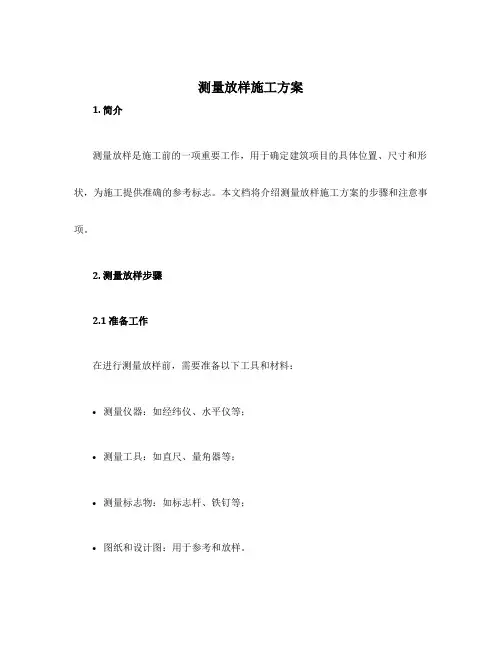

测量放样专项施工方案

测量放样施工方案1. 简介测量放样是施工前的一项重要工作，用于确定建筑项目的具体位置、尺寸和形状，为施工提供准确的参考标志。

本文档将介绍测量放样施工方案的步骤和注意事项。

2. 测量放样步骤2.1 准备工作在进行测量放样前，需要准备以下工具和材料：•测量仪器：如经纬仪、水平仪等；•测量工具：如直尺、量角器等；•测量标志物：如标志杆、铁钉等；•图纸和设计图：用于参考和放样。

2.2 确定起点和基准线在测量放样前，需要确定项目的起点和基准线，通常使用总平面图或设计图作为参考。

在基准线上设置一个起点，用于后续的测量和放样。

2.3 测量角度和距离根据设计图上的标注，使用直尺、量角器等工具进行角度和距离测量。

确保测量的准确性和精度。

2.4 标注和放样根据测量数据，在施工现场使用标志杆、铁钉等标志物进行标注和放样。

按照设计图上的标注，在地面上划线或设置标志物，以确定建筑物的具体位置和尺寸。

3. 注意事项在进行测量放样时，需要注意以下事项：3.1 安全第一在施工现场进行测量放样时，需要注意安全问题。

确保自身和周围人员的安全，避免发生意外事故。

3.2 准确性和精度测量放样的准确性和精度对于后续施工的质量至关重要。

在进行测量时，需要使用准确的仪器和工具，严格按照设计图上的标注进行测量。

3.3 参考图纸和设计图在进行测量放样前，需要准备参考图纸和设计图，并根据其上的标注进行测量。

确保测量的结果与设计要求相符。

3.4 标注清晰可见在进行放样时，需要确保标注清晰可见，以便后续的施工操作。

可以使用明显的颜色和标志物，标示出建筑物的具体位置和尺寸。

4. 总结测量放样是施工前不可或缺的一项工作。

本文档介绍了测量放样的步骤和注意事项，包括准备工作、确定起点和基准线、测量角度和距离、标注和放样等内容。

在进行施工前，务必进行准确的测量放样工作，以确保建筑项目的质量和准确性。

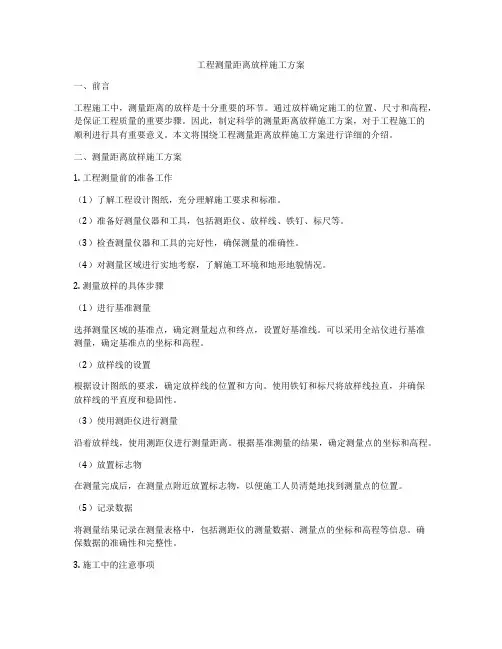

工程测量距离放样施工方案一、前言工程施工中，测量距离的放样是十分重要的环节。

通过放样确定施工的位置、尺寸和高程，是保证工程质量的重要步骤。

因此，制定科学的测量距离放样施工方案，对于工程施工的顺利进行具有重要意义。

本文将围绕工程测量距离放样施工方案进行详细的介绍。

二、测量距离放样施工方案1. 工程测量前的准备工作（1）了解工程设计图纸，充分理解施工要求和标准。

（2）准备好测量仪器和工具，包括测距仪、放样线、铁钉、标尺等。

（3）检查测量仪器和工具的完好性，确保测量的准确性。

（4）对测量区域进行实地考察，了解施工环境和地形地貌情况。

2. 测量放样的具体步骤（1）进行基准测量选择测量区域的基准点，确定测量起点和终点，设置好基准线。

可以采用全站仪进行基准测量，确定基准点的坐标和高程。

（2）放样线的设置根据设计图纸的要求，确定放样线的位置和方向。

使用铁钉和标尺将放样线拉直，并确保放样线的平直度和稳固性。

（3）使用测距仪进行测量沿着放样线，使用测距仪进行测量距离。

根据基准测量的结果，确定测量点的坐标和高程。

（4）放置标志物在测量完成后，在测量点附近放置标志物，以便施工人员清楚地找到测量点的位置。

（5）记录数据将测量结果记录在测量表格中，包括测距仪的测量数据、测量点的坐标和高程等信息。

确保数据的准确性和完整性。

3. 施工中的注意事项（1）保护放样线施工现场通常会有各种机械设备和人员来回活动，为了确保放样线的稳定性，需要对放样线进行保护，避免被损坏或移动。

（2）及时调整放样线施工过程中，可能会由于各种原因导致放样线位置的变化，需要及时调整放样线的位置和方向，确保施工的准确性。

（3）加强施工人员的培训施工人员在施工过程中需要根据放样线进行定位和操作，因此需要加强施工人员的培训，使他们熟练掌握测量放样的技术要求。

4. 施工结束后的工作（1）将测量数据整理归档，保存在工程档案中，以备日后施工的参考。

（2）在施工现场清理放置的标志物和测量设备，确保施工现场的整洁。

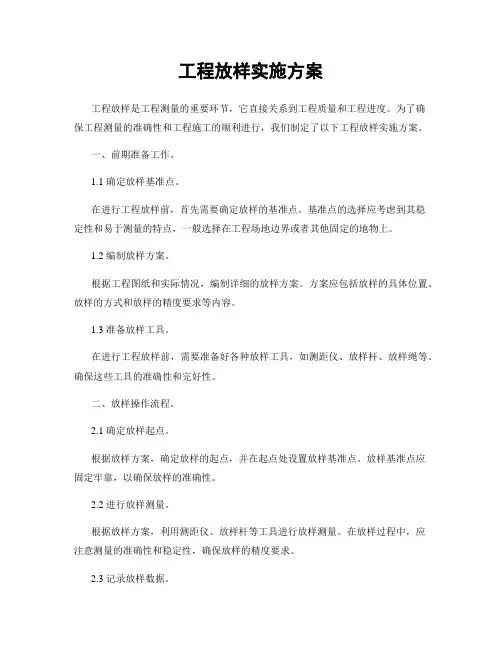

工程放样实施方案工程放样是工程测量的重要环节，它直接关系到工程质量和工程进度。

为了确保工程测量的准确性和工程施工的顺利进行，我们制定了以下工程放样实施方案。

一、前期准备工作。

1.1 确定放样基准点。

在进行工程放样前，首先需要确定放样的基准点。

基准点的选择应考虑到其稳定性和易于测量的特点，一般选择在工程场地边界或者其他固定的地物上。

1.2 编制放样方案。

根据工程图纸和实际情况，编制详细的放样方案。

方案应包括放样的具体位置、放样的方式和放样的精度要求等内容。

1.3 准备放样工具。

在进行工程放样前，需要准备好各种放样工具，如测距仪、放样杆、放样绳等。

确保这些工具的准确性和完好性。

二、放样操作流程。

2.1 确定放样起点。

根据放样方案，确定放样的起点，并在起点处设置放样基准点。

放样基准点应固定牢靠，以确保放样的准确性。

2.2 进行放样测量。

根据放样方案，利用测距仪、放样杆等工具进行放样测量。

在放样过程中，应注意测量的准确性和稳定性，确保放样的精度要求。

2.3 记录放样数据。

在放样过程中，需要及时记录放样数据，包括放样点的坐标、放样的方式和放样的精度等信息。

这些数据对于后期的工程施工和验收都具有重要意义。

三、质量控制。

3.1 定期检查放样工具。

在进行工程放样前，需要定期检查放样工具的准确性和完好性。

对于发现的问题，需要及时进行维护和更换。

3.2 进行放样数据核对。

在放样结束后，需要对放样数据进行核对和整理。

确保放样数据的准确性和完整性，以便后续工程施工和验收的需要。

3.3 做好放样记录。

在放样过程中，需要做好详细的放样记录，包括放样的位置、放样的方式和放样的精度等信息。

这些记录对于工程的后期管理和验收都具有重要意义。

四、安全注意事项。

4.1 注意放样现场安全。

在进行工程放样时，需要注意放样现场的安全。

确保放样人员的人身安全和放样工具的完好性，避免发生意外事故。

4.2 遵守放样操作规程。

在进行工程放样时，需要严格遵守放样操作规程，确保放样的准确性和稳定性。

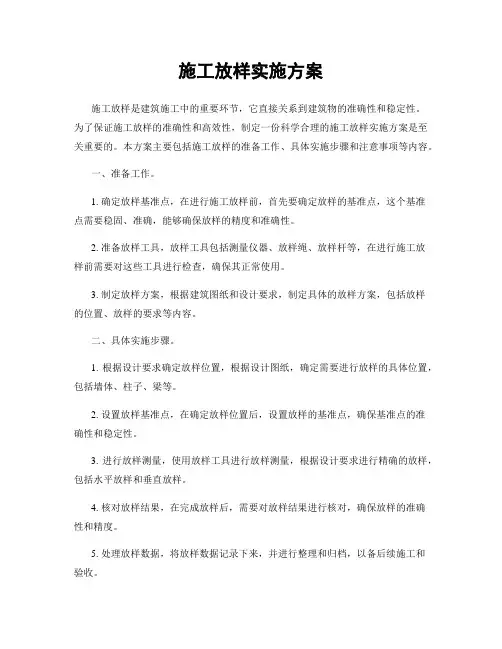

施工放样实施方案施工放样是建筑施工中的重要环节，它直接关系到建筑物的准确性和稳定性。

为了保证施工放样的准确性和高效性，制定一份科学合理的施工放样实施方案是至关重要的。

本方案主要包括施工放样的准备工作、具体实施步骤和注意事项等内容。

一、准备工作。

1. 确定放样基准点，在进行施工放样前，首先要确定放样的基准点，这个基准点需要稳固、准确，能够确保放样的精度和准确性。

2. 准备放样工具，放样工具包括测量仪器、放样绳、放样杆等，在进行施工放样前需要对这些工具进行检查，确保其正常使用。

3. 制定放样方案，根据建筑图纸和设计要求，制定具体的放样方案，包括放样的位置、放样的要求等内容。

二、具体实施步骤。

1. 根据设计要求确定放样位置，根据设计图纸，确定需要进行放样的具体位置，包括墙体、柱子、梁等。

2. 设置放样基准点，在确定放样位置后，设置放样的基准点，确保基准点的准确性和稳定性。

3. 进行放样测量，使用放样工具进行放样测量，根据设计要求进行精确的放样，包括水平放样和垂直放样。

4. 核对放样结果，在完成放样后，需要对放样结果进行核对，确保放样的准确性和精度。

5. 处理放样数据，将放样数据记录下来，并进行整理和归档，以备后续施工和验收。

三、注意事项。

1. 严格按照设计要求进行放样，确保放样的准确性和精度。

2. 在进行放样时，需要注意安全问题，避免发生意外事故。

3. 放样过程中要保持仪器的稳定性，避免外界因素对放样结果产生影响。

4. 完成放样后，需要及时清理放样现场，确保施工环境整洁。

总结，施工放样是建筑施工中不可或缺的环节，它直接关系到建筑物的准确性和稳定性。

制定科学合理的施工放样实施方案，对于保证施工质量和进度具有重要意义。

希望本方案能够对施工放样工作提供一定的参考和指导。

施工测量放样方案施工测量放样是建筑工程施工过程中的一项重要工作，其目的是在施工前准确确定构筑物各部位的位置、形状和尺寸，为施工提供可靠的依据。

下面将从施工测量放样的原则、方法和步骤等方面进行详细介绍，以确保施工质量和进度的顺利进行。

一、施工测量放样的原则1.准确性原则：施工测量放样必须保证测量数据的准确性，避免误差的产生。

2.可靠性原则：施工测量放样必须保证数据的可靠性，确保施工的准确性和有效性。

3.经济性原则：施工测量放样必须保证操作的经济性，合理安排人力、物力和时间，提高工作效率。

4.适应性原则：施工测量放样必须根据具体的施工条件和要求，选择合适的测量方法和仪器设备。

二、施工测量放样的方法1.传统放样法：传统放样法主要通过使用传统的测量工具，如铅垂线、剖线、切线等，将设计图纸上的尺寸和位置放大到实际施工场地上。

2.电子放样法：电子放样法主要通过使用电子测量仪器，如全站仪、测距仪等，实时测量和记录各种尺寸和角度数据，再通过计算机处理和分析，直接生成施工放样图纸。

三、施工测量放样的步骤1.准备工作：对施工现场进行勘测，了解设计图纸和施工方案，确定放样的具体要求和方法，选择合适的测量仪器和工具。

2.测量放样：根据设计图纸，将各种尺寸和位置放大到实际场地上，使用测量仪器进行测量，记录测量数据，如坐标、角度、高程等。

3.数据处理：将测量数据输入计算机，通过专业测量软件进行处理和分析，生成施工放样图纸。

4.核实修正：根据施工放样图纸，对测量数据进行核实和修正，确保放样的准确性和可靠性。

5.施工执行：根据施工放样图纸，进行施工执行，并及时调整和修正施工过程中出现的问题。

四、施工测量放样的注意事项1.选择合适的放样方法和仪器设备，根据具体的施工条件和要求，确保测量数据的准确性。

2.施工测量放样必须遵循安全操作规程，切勿私自更改设计图纸上的尺寸和位置。

3.测量过程中应及时记录测量数据，确保数据的完整性和可追溯性。

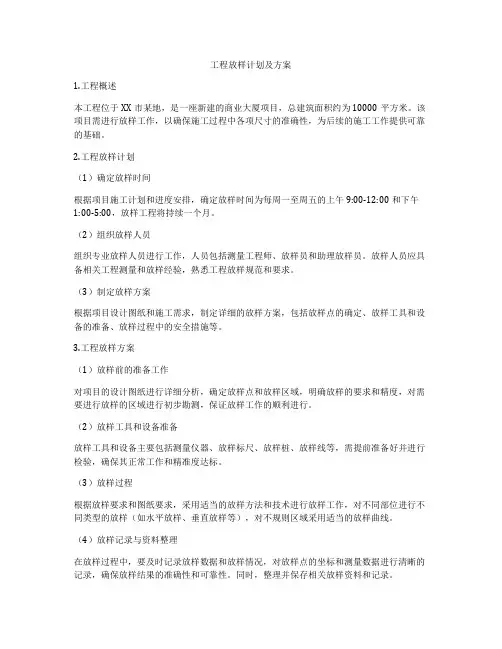

工程放样计划及方案1.工程概述本工程位于XX市某地，是一座新建的商业大厦项目，总建筑面积约为10000平方米。

该项目需进行放样工作，以确保施工过程中各项尺寸的准确性，为后续的施工工作提供可靠的基础。

2.工程放样计划（1）确定放样时间根据项目施工计划和进度安排，确定放样时间为每周一至周五的上午9:00-12:00和下午1:00-5:00，放样工程将持续一个月。

（2）组织放样人员组织专业放样人员进行工作，人员包括测量工程师、放样员和助理放样员。

放样人员应具备相关工程测量和放样经验，熟悉工程放样规范和要求。

（3）制定放样方案根据项目设计图纸和施工需求，制定详细的放样方案，包括放样点的确定、放样工具和设备的准备、放样过程中的安全措施等。

3.工程放样方案（1）放样前的准备工作对项目的设计图纸进行详细分析，确定放样点和放样区域，明确放样的要求和精度，对需要进行放样的区域进行初步勘测，保证放样工作的顺利进行。

（2）放样工具和设备准备放样工具和设备主要包括测量仪器、放样标尺、放样桩、放样线等，需提前准备好并进行检验，确保其正常工作和精准度达标。

（3）放样过程根据放样要求和图纸要求，采用适当的放样方法和技术进行放样工作，对不同部位进行不同类型的放样（如水平放样、垂直放样等），对不规则区域采用适当的放样曲线。

（4）放样记录与资料整理在放样过程中，要及时记录放样数据和放样情况，对放样点的坐标和测量数据进行清晰的记录，确保放样结果的准确性和可靠性。

同时，整理并保存相关放样资料和记录。

4.工程放样质量控制工程放样是关乎整个工程质量的重要环节，其质量控制尤为重要。

为此，我们将采取以下措施来控制和保障工程放样的质量：（1）严格遵守规范和要求在放样过程中，严格按照相关的规范和要求进行操作，保证放样工作的准确性和可靠性。

（2）定期检查放样结果定期对放样结果进行检查和复核，及时发现和纠正可能存在的错误和偏差，保证放样结果的正确性和可靠性。

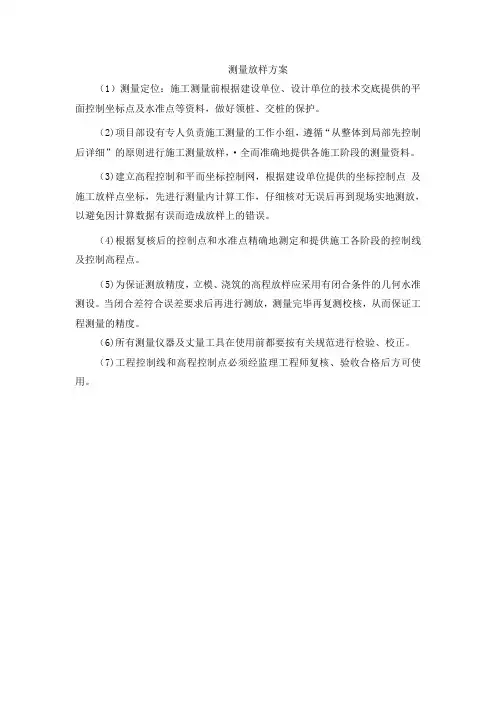

测量放样方案
（1）测量定位：施工测量前根据建设单位、设计单位的技术交底提供的平面控制坐标点及水准点等资料，做好领桩、交桩的保护。

（2)项目部设有专人负责施工测量的工作小组，遵循“从整体到局部先控制后详细”的原则进行施工测量放样，·全而准确地提供各施工阶段的测量资料。

（3)建立高程控制和平而坐标控制网，根据建设单位提供的坐标控制点及施工放样点坐标，先进行测量内计算工作，仔细核对无误后再到现场实地测放，以避免因计算数据有误而造成放样上的错误。

（4)根据复核后的控制点和水准点精确地测定和提供施工各阶段的控制线及控制高程点。

（5)为保证测放精度，立模、浇筑的高程放样应采用有闭合条件的几何水准测设。

当闭合差符合误差要求后再进行测放，测量完毕再复测校核，从而保证工程测量的精度。

（6)所有测量仪器及丈量工具在使用前都要按有关规范进行检验、校正。

（7)工程控制线和高程控制点必须经监理工程师复核、验收合格后方可使用。

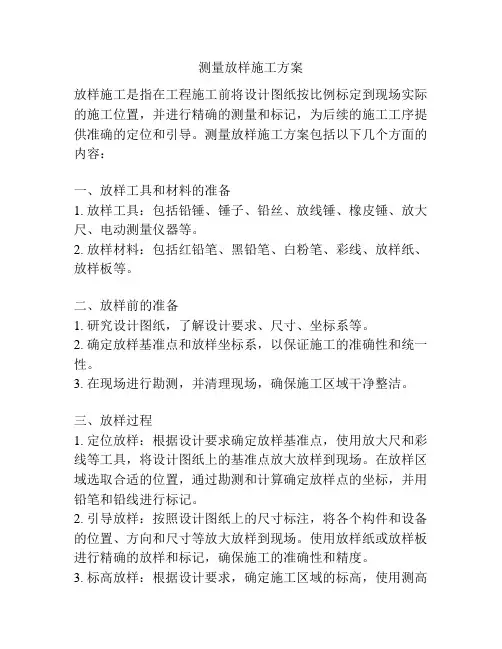

测量放样施工方案放样施工是指在工程施工前将设计图纸按比例标定到现场实际的施工位置，并进行精确的测量和标记，为后续的施工工序提供准确的定位和引导。

测量放样施工方案包括以下几个方面的内容：一、放样工具和材料的准备1. 放样工具：包括铅锤、锤子、铅丝、放线锤、橡皮锤、放大尺、电动测量仪器等。

2. 放样材料：包括红铅笔、黑铅笔、白粉笔、彩线、放样纸、放样板等。

二、放样前的准备1. 研究设计图纸，了解设计要求、尺寸、坐标系等。

2. 确定放样基准点和放样坐标系，以保证施工的准确性和统一性。

3. 在现场进行勘测，并清理现场，确保施工区域干净整洁。

三、放样过程1. 定位放样：根据设计要求确定放样基准点，使用放大尺和彩线等工具，将设计图纸上的基准点放大放样到现场。

在放样区域选取合适的位置，通过勘测和计算确定放样点的坐标，并用铅笔和铅线进行标记。

2. 引导放样：按照设计图纸上的尺寸标注，将各个构件和设备的位置、方向和尺寸等放大放样到现场。

使用放样纸或放样板进行精确的放样和标记，确保施工的准确性和精度。

3. 标高放样：根据设计要求，确定施工区域的标高，使用测高仪、水平仪等工具进行测量，并用鲜明的标志物进行标记，以便后续的施工参照。

4. 检查放样：在放样过程中，要不断进行检查和核实，确保放样的准确性和一致性，及时调整和修正错误。

四、放样后的处理1. 放样点的保护：在放样完成后，要及时保护好放样点和放样标志，防止被损坏、遮挡或误删。

2. 放样资料的整理和归档：将放样过程中的测量数据、放样图纸和放样记录等资料进行整理和归档，以备施工后的验收和维护参考。

综上所述，测量放样施工方案是确保施工的准确性和精确性的重要环节，通过合理的准备、精确的测量和准确的标注，为施工提供准确的定位和引导。

同时，放样后的处理和资料的整理也是保证施工质量和工程验收的重要保障。

测量放样施工方案
在施工工程中，测量放样是一项至关重要的环节，它直接关系到施工的准确性和效率。

本文将介绍一个适用于测量放样的施工方案，旨在帮助工程人员更好地进行测量工作并确保施工质量。

一、施工前准备
在进行测量放样前，施工人员需要做好充分的准备工作，包括：
•确认施工图纸和设计要求
•准备好必要的测量工具和设备
•掌握测量放样的基本原理和方法
•制定详细的测量计划和步骤
二、测量放样过程
1. 测量放样准确性
在进行测量放样时，要保证准确性是至关重要的。

为了提高准确性，可以采取以下措施：
•使用高质量的测量工具
•进行多次测量取平均值
•注意测量环境的影响
•校准测量仪器
2. 测量放样步骤
测量放样的步骤通常包括以下几个方面：
•确定测量基准点
•进行基础测量
•制定放样方案
•进行实际放样
•核对放样结果
三、施工现场管理
在进行测量放样时，也需要注意施工现场的管理，包括：
•安全防护工作
•施工人员的技术培训
•施工现场协调和沟通
•定期检查和评估施工质量
四、总结与展望
测量放样是施工工程中不可或缺的一环，它直接关系到施工质量和效率。

通过制定科学合理的测量放样方案，可以有效提高施工工作的准确性和效率，从而保证工程的顺利进行。

希望此文提供的施工方案能够为工程人员在实际工作中提供一定的参考和帮助。

总体施工测量方案一、工程概况深圳地铁5号线西起前海湾、经宝安中心、新安旧城区、西丽、大学城、龙华二线扩展区、坂田、布吉、百鸽笼至东门南路。

线路全长40.933km,其中高架线路2.134km,地下线路38.799km；共设车站27座，其中高架站1座，地面站1座，地下站25座，平均站间距约1.516km。

深圳地铁5号线土建六标包括百鸽笼站（不含）〜布心站区间、布心站、布心站〜太安路站区间和太安路站,共2站2区间，（右线里程YDK33+192.588-YDK35+931.600,右线线路全长约 2.808km,左线里程ZDK33+217.318-ZDK35+996.420,左线线路全长约2.784km）本区间于CK33+950处设置一座联络通道兼泵房（辅助泵房），于CK34+515处设置一座联络通道兼泵房（主泵房），于YDK33+630处设置施工竖井。

太安路站为地下三层岛式站台车站，是深圳地铁5号线与规划7号线终点站平行换乘站，主体长度（含7号线叉线）为623.867m,宽度为21.0m,有效站台长度为14Onb宽度为IInb共设置4个出入口，单层建筑面积为14130.6m2,三层总建筑面积约56522.4m2。

百鸽笼站〜布心站区间长度约为1.60km,布心站〜太安路站区间长度约为338m o车站采用明挖法施工，局部盖挖；区间采用矿山法暗挖施工。

二、编制根据1、根据《地下铁道、轻轨交通工程测量规范》GB50308-1999编制。

2、《工程测量规范》GB50026-93编制。

3、《新建铁路工程测量规范》TB1OIoI-99编制。

4、《都市测量规范》CJJ-8-995、深地铁政(2023)293号文献《深圳地铁建设工程施工测量技术规定》6、深地铁政(2023)295号文献《深圳地铁建设工程施工测量管理细则》三、控制测量根据及加密及整体贯穿测量控制测量由中铁隧道勘测设计院有限企业深圳地铁测量队提供平面及高程控制点，经我项目部中铁五局(集团)企业精测队对精密导线进行复测，无误后,作为首级控制网。

测量专项方案施工单位：编制人：编制日期：审核人：审核日期：审批人：审批日期：目录测量专项方案 (1)一、工程概况 (2)二、编制依据 (3)三、测量组织和准备 (4)四、测量工作基本要求 (4)五、测量施工各环节方案 (6)六、质量保证措施 (8)七、施测安全及仪器管理 (9)一、工程概况工程名称：沙坑涌治理工程（一期）—广从公路污水主管工程、沙坑涌污水管工程（石湖村、夏良村、北村村段）、和龙支流截污支管完善工程建设地点：广州市白云区建设单位：广州市净水有限公司设计单位：广州市市政工程设计研究总院监理公司：广州珠江工程建设监理有限公司施工单位：南宁市政工程集团有限公司本工程属沙坑涌治理工程（一期）----三个子项----广从公路污水主管工程、沙坑涌污水管工程（石湖村、夏良村、北村村段）、和龙支流截污主管完善工程。

广从公路污水主干管工程位于沙坑涌中游石湖村西侧广从公路段，为龙归污水处理系统规划光从公路主干管一部分，主要转输和龙支流、石湖村、米龙村等生活污水，服务面积为372.62公顷。

本工程在广从公路重建416米污水管，其中W1~W7管段为D1200污水管，采用带破碎功能的泥水平衡顶管机施工，顶管管材为III级钢筋砼F 管；W1-1、W3-1、W5-1、W7-1管段为D800污水管，采用明挖施工，明挖管材采用II级钢筋砼管材，沿广从公路东侧应急车道由北向南敷设，起点承接现状d600污水管并预留远期规划道路污水主干管接入井，终点接入白海面规划污水主干管。

沙坑涌污水管工程（石湖村、夏良村、北村村段）位于沙坑涌中下游,服务范围内的污染源主要是石湖村、夏良村、高乔庄及南方村。

服务面积为106.42公顷，区域大部分为农田。

石湖村段新建W2~W23管段、W36~W42主管段为D800、支管管段为D500的污水管，采用明挖施工，明挖管材采用II级钢筋砼管材，其中W21-3~W21段为D820*10污水管，采用围堰施工，管材为Q235焊接钢管；W24~W35管段为D800污水管，采用带破碎功能的泥水平衡顶管机施工，顶管管材采用III级钢筋砼管材。

工程测量放样方案一、前言工程测量是指在工程实施前，根据相关设计图纸、施工方案和要求，通过测量操作确定工程的地面控制点、线路布设等内容的技术性操作活动。

放样，则是指在施工中，根据设计图纸和测量结果，将设计要求标示在地面或者其他建筑物上的技术性操作活动。

本文主要就工程测量放样方案进行详细阐述。

二、测量放样的基本原则1. 严格依据设计图纸和施工方案进行操作，在测量和放样的过程中保持准确性和误差的最小化。

2. 严格按照国家规定的测量标准和技术规范进行操作，确保测量结果的科学性和可信度。

3. 加强与设计、施工等相关单位的沟通和配合，及时了解和掌握工程实施中的相关要求和指示。

4. 确保现场测量和放样的安全性和稳定性，加强对施工人员的技术指导和安全教育。

5. 加强测量仪器设备的维护和管理，及时进行校准和检测，确保设备的正常运行。

三、工程测量放样步骤1. 仔细阅读设计图纸和施工方案，了解工程的具体要求和计划，明确各个测量点的位置和要求。

2. 根据设计图纸和现场实际情况，确定好现场的控制点和测量线路，进行现场地形地貌等环境的测量和考察。

3. 根据设计图纸和测量结果，确定测量放样的具体内容和方法，绘制测量放样方案，制定测量放样计划。

4. 选派专业的测量人员和工程技术人员参与测量放样工作，根据工程的实际要求，合理安排人力资源。

5. 携带好必要的测量仪器和工具，确保现场测量放样的工作设备齐全和准备充分。

6. 进行地面控制点的测量和建设，在测量放样的过程中，实时记录和处理测量数据，并及时进行矫正和校验。

7. 根据设计要求和测量数据，进行现场放样工作，确保放样的准确性和完整性。

8. 对现场测量放样工作进行综合检查和核实，确保测量放样结果的科学性和真实性。

9. 对测量放样过程中的问题和不足进行总结和分析，及时向相关单位进行反馈和汇报，提出改进建议和建议。

10. 对测量放样的整个过程进行记录和资料归档，确保工程实施中的数据和信息的完整性和安全性。

建筑施工测量放样方案建筑施工测量放样方案一、前言建筑施工测量放样是建筑工程施工过程中的重要环节，是确定建筑物位置、桩基位置以及各种构件尺寸、位置的基础工作。

本方案旨在确保施工过程中测量数据的准确性和可靠性，保证建筑物的施工质量。

二、测量设备1. 量测设备：包括全站仪、测距仪、水平仪等。

这些设备能够提供高精度的测量数据，以满足施工过程中的需求。

2. 格线仪：用于放样工作中的细致线条绘制，保证精准度。

3. 建筑测量工程软件：通过建筑测量软件可以实现快速、准确的数据处理与分析，提高工作效率。

三、测量流程1. 前期准备：在测量前，需要清理测量区域，确保放样点周围没有障碍物，保证测量的准确性。

2. 放桩点确定：根据设计图纸，确定建筑物每根桩的位置，并使用全站仪将桩位点标记出来。

3. 基准点测量：选取建筑物基准点，使用全站仪进行测量，并将其坐标记录下来，作为后续测量的基准点。

4. 主体墙体测量：绘制建筑物主墙的标高线和外形线，并使用全站仪进行测量，确定墙体的位置和尺寸。

5. 柱、梁、板测量：按照设计图纸要求，使用全站仪进行柱、梁、板的测量，并记录下其位置和尺寸。

6. 管道测量：对建筑物内的各种管道进行测量，确保其布置的准确性和合理性。

7. 总体验收：对测量数据进行整理、分析和验收，确保数据的准确性和可靠性，以便后续的施工工作。

四、质量控制1. 使用高精度的测量设备，并定期检测设备的准确性，确保测量数据的准确性。

2. 在放样过程中，严格按照设计图纸进行测量，并及时纠正错误，保证测量的准确性。

3. 测量数据的记录和整理应规范、清晰，以确保数据的可靠性和易于查阅。

五、安全措施1. 在测量过程中，要注意保护测量设备的安全，防止设备受损或被盗。

2. 在高空或危险区域进行测量时，要做好防护措施，确保测量人员的安全。

3. 在施工工地上，测量人员要注意与其他施工人员的协同配合，确保施工过程的安全。

六、总结建筑施工测量放样方案是确保建筑物施工质量的重要环节。

桩基工程测量放样施工方案一、前言桩基工程是指通过建筑与地基的联系，将建筑结构的荷载传递到地基上的工程。

在桩基工程中，测量放样是非常重要且必不可少的环节。

它通过测量放样工作来保证桩子的位置、方向和间距达到设计要求，为后续的施工工作提供准确的基础。

二、测量放样前的准备工作1. 查阅设计图纸和相关资料，了解桩基工程的设计要求，包括桩子的种类、规格、深度、间距等情况。

2. 对测量放样所需的工具和仪器进行检查和校准，保证测量的准确性和可靠性。

3. 确定测量放样的标志物，如桩子的地面标志、基线标志、固定点等，以及测量放样的基准点，保证测量数据的一致性和准确性。

4. 了解现场环境和地形地貌情况，如是否有障碍物、地面条件、地形变化等，为测量放样工作做好准备。

5. 协调和沟通施工现场和测量放样人员，明确工作任务和责任，保证测量放样工作的顺利进行。

三、测量放样的步骤1. 按照设计图纸和要求，对桩基工程的测量放样点进行布设，并根据测量放样点的位置和数量，确定测量放样的工序和方法。

2. 在每个测量放样点，进行地面标志和基线标志的固定和设置，以确定桩子的位置和方向。

3. 使用测量仪器进行水平测量和垂直测量，以保证桩子的水平和竖直。

对于深层桩子，还要进行深度测量，保证桩子的埋设深度符合设计要求。

4. 清理和恢复现场环境，保证测量放样点和周围环境的整洁和安全。

四、测量放样后的控制和监测1. 对于测量放样之后的桩基工程，进行实时的控制和监测。

采用实时监测系统，对桩子的位置、方向、埋设深度进行实时监测和记录，保证桩子在施工过程中的准确位置和状态。

2. 对于测量放样不满意或者有疑问的地方，要及时通知设计人员和施工管理人员，进行沟通和协商，及时调整和处理。

3. 对于测量放样结果，要进行审核和备案，形成测量放样报告和桩基工程监测报告，保留在工程资料中，为今后的维护和管理提供参考。

五、施工中应注意的事项1. 在测量放样期间，要确保现场安全。

测量放线专项施工方案一、测量概述1.1测量工作重点及方法±0.000m以下结构采用建筑平面控制网进行施测,使用全站仪进行高程传递并建立高程控制点,±0.000m以上结构采用建筑物内控法进行轴线竖向投测,从建筑外墙竖向传递高程,引测楼内做好1m控制线;具体的测控重点和方法见下表;测量工程重点和方法1.2工作难点及应对措施1.2.1槽上可用场地相对较小,控制桩位保护要求高应对措施：根据甲方提供的控制点,测设场地平面控制网,控制桩尽可能避开堆料区及机械运输路线,控制桩用脚手管搭设防护并用红白漆做好标识;并指定专人巡查维护,定期进行复测与修正,确保工程控制系统的准确性;1.2.2场区面积大,平面控制网及高程控制点精度要求高应对措施：根据业主提供的基准点,测设二级场区控制网;控制桩坐标使用计算机解算,平面控制网和高程控制点使用全站仪和水准仪进行闭合;整场区采用两级控制,形成完整统一的测控体系,以保证测量精度要求;1.2.3建筑物高度高,轴线及标高竖向传递精度控制难度大应对措施：轴线传递使用激光铅直仪向上每三层进行一次投测,投测点不少于3点,并固定光靶,使用经纬仪逐次将投测上来的点进行闭合,无误后,按先整体后局部对轴线及细部轴线进行施测;±0.000m以下使用钢尺传递高程;±0.000m以上在首层外墙四周用水准仪抄出建筑1m线,每层每段使用钢尺配合弹簧拉力器以98N的标准拉力,沿外墙大角垂直向上传递三个标高点闭合差≤3mm取平均值,以此为依据在作业面采用水准仪抄测标高控制线;1.2.4轴系之间的转换复杂应对措施：本工程轴线系统,是由楼座和地下车库两套轴线网组成,轴线网相互转换、衔接,要求测量人员必须仔细审图,科学解算,以做到万无一失;1.2.5测控方法的选择及设备的选型是做好测量工作的难点应对措施：对众多的测控方法,必须结合本工程的实际情况,进行合理比对、实际论证,确保方法的科学性、针对性、及现场可行性;1.3准备工作作为工程施工的基准—测量工作的准确度将影响工程的施工质量,测量工作将作为本工程结构施工的首要工作进行控制;施工测量准备工作是保证施工测量全过程顺利进行的重要环节,包括图纸的审核,测量定位依据点的交接与校核,测量仪器的检定与校核,测量方案的编制与数据准备,施工场地测量等内容;考虑本工程的重要性,对专业测量技术人员要精挑细选,反复审核,要求必须具备扎实的理论基础,丰富的实操技术,同时配备先进的测量仪器,采用科学的测量方法,并辅助以计算机进行计算、绘图,保证测量工作高精度、高效率的完成;1.3.1现场勘察到现场了解工程位置,核实测量基准点是否稳固,通视条件如何,勘察场区情况及周边情况,作好勘察记录;工程开工前进行工程现场标高测量,并将所得到的资料按业主要求制成图纸,上报业主方进行审查;1.3.2测量人员组织本工程测量任务由技术组、测量组和验线组三部分负责实施;技术组负责测量方案编制、编制作业指导书、测量内业资料管理工作；测量组负责平面控制网及高程控制网的测设与校核,施工期间的竖向投测控制线、楼层放线、水平控制线等日常测量工作；验线组负责各项测量放线的检查验收工作;1.3.3测量设备调配为满足施工精度及进度的要求,配备符合本工程测量精度的测量器具;施工用测量仪器严格按照相关标准要求进行检定,并建立测量设备台帐：经纬仪、水准仪、垂准仪及50m钢尺等强检类计量设备需经具有国家规定资质的检定单位进行检定；对于盒尺、水平尺等非强检类计量设备按照国家标准及本企业的相关规定进行自检；对于在检定期内的经纬仪、水准仪每三个月进行一次自检,确保测量仪器的精度;测量设备调配表1.3.4图纸校核及定位依据校测1总平面图的校核,内容包括：建筑用地红线桩的坐标、角度和距离的校核；建筑物定位依据及定位条件的校核；竖向设计设计高程等校核;2建筑施工图纸的校核,内容包括：建筑物轴线的几何关系；平、立、剖面及节点大样的几何尺寸;3结构施工图纸的校核,内容包括：柱及梁等结构的尺寸校核；结构图与建筑图、设备图是否对应;4校测甲方提供的精密导线点的距离、夹角及坐标,校测水准点的高差;1.3.5制定测量方案开工前制定针对性强的测量方案,经技术负责人程师签认后,报监理审批；工程施工过程中,严格按照测量方案进行工程定位、规划验线、基槽验线、楼层放线等工作;1.3.6测量步骤测量步骤流程图1.4控制网布设由于本工程占地面积较广,施工场区面积较大,结合现场情况,本工程控制网分两级测设,以此保证工程施工精度;控制网的作用主要是满足施工放样精度,并且将设计的建筑物转移到平面上,还可以作为竣工检查验收建筑物位置和编测竣工总平面图的控制依据;1.4.1场区控制网的建立进场后,根据业主提供的测绘院基准点,实地踏勘点位,对已经损坏的点位作出标记说明,复核测量点位之间的边长距离和夹角、高差,计算点位误差;如点位误差较大,需进一步与业主核对并确认,并以复测合格的测量点做为场区控制的基准,采用全站仪布设附和导线形式建立场区控制网;1平面控制网布设原则及要求1平面控制应先从整体考虑,遵循先整体、后局部,高精度控制低精度的原则,以避免放样误差的积累;2控制网的布设应根据设计总平面图、现场施工平面布置图以及各施工段的划分等因素进行;3控制点应选在通视条件良好、安全、易保护的地方;4应布设在建筑物的压力传播范围以外;2场区控制基准点的布置1本工程采用两级布网;首级控制采用口字形布设,点位布置,便于建筑方格网测量和施工定线需要来考虑,布设在基坑周围、次要通道或空隙处;2方格网的密度：每个方格的大小,要根据建筑物的实际情况而决定;方格的边长一般在100～200m为宜,若边长大于300m以上,中间加以补点;4考虑方格点的标桩能长期保存,方格点不要落在开挖的基础上、埋设管线的范围内;一般选择在建筑物附近空隙区,这样能长期保存;5根据本工程的特点,保证控制点相互通视,拟在场区周边布设4个平面基准点,作为场区的二级控制;3场区控制网测设1根据业主提供的基准点,我方进行对基准点坐标及高程进行校核,发现误差超出规范要求,请业主予以提供新的基准点数据,如校核无误后,则进行场区控制网的施测,完成后对控制网进行导线、高程平差完成后,编制测量成果报告,上报业主及监理批复,监理验收合格后作为工程测量控制依据;合格后将控制点进行保护并做好标识;2控制网的精度应满足二级平面控制网测角中误差±12" ,边长相对中误差1/15000的技术指标;3高程控制网按国家四等水准测量的精度要求进行引测,闭合差要求≤±全中误差±10mm,高程控制网借用平面控制网的桩点进行布设;4场区控制网测设流程场区控制网测设流程4建筑物控制网精度指标控制网的精度保证的关键是其桩点的长久稳定性的保持,因此其埋设要按照国家二级变形监测基准点位的要求进行;对于施工控制网,其控制点位不可避免的会存在位移现象,因此在使用期间要适时的对其进行校测,平差后解算出每个点位数据修正值;校核工作在地下结构每层放线之前进行一次,地上结构每月进行一次;5建筑物标高控制网测设施工过程中的二级高程控制网按国家三等水准测量的技术指标和精度要求使用水准仪采用附合水准测法进行引测,相邻基准点高差中误差要求小于±1.0mm;由已知高程点的高程依次引测到现场临时高程控制点上,然后再闭合到另一已知高程点;二级高程控制桩点按规范用木桩进行布设;建筑物高程控制点的建立,联测场区高程基准点,选用水准仪按三等水准测量精度,进行测设,测设建筑物高程控制网;为保证高程控制网的精度,在基础施工阶段每30天进行一次复测,结构施工期间每60天对现场水准基点进行一次复测,复测结果要及时反馈相关部门,出现偏差及时进行调整;6建筑物标高控制精度指标水准测量技术要求注：L 为往返测段附合水准路线长度km水准观测主要技术指标1.4.2桩点的埋设及测量标识1控制网的桩点采用预制钢筋混凝土桩,自然地坪以下500mm 做300mm 厚钢筋混凝土底板,以保证桩点稳定;桩顶部埋入200mm ×200mm 不锈钢板,钢板中心制作十字线,作为对中标记;2所有控制桩、水准点周围使用脚手管搭设1.5m ×1.5m 防护栏杆,并悬挂标识牌,标识牌上要注明桩点的类型和编号;3对于所弹的墨线也要进行标识,线迹清晰准确,线宽小于1 mm,轴线标明轴线号,水平线标明标高,同一条线上相邻两标识的距离不大于10m;4对于不便埋桩处,将桩点投测到临近围墙及永久建筑物上; 1.5结构及装修施工测量结构平面控制地下部分采用外控法,用经纬仪视准线法直接对各轴线进行放样,地上部分结合本工程实际特点,采用内控法,轴线控制点分阶段向上传递,在中途设立转换层;标高控制点地下部分采用悬吊钢尺法将高程引测到施工部位,地上部分高程的传递采用悬吊钢尺法和全站仪标高竖向传递法;每层高程传递的点位不少于4个;由于钢尺长度只有50m,同时为了减小风力、温度、大气压等自然因素的影响,对此工程的建筑在中途设立高程基准点,进行接力传递;1.5.1±0.000以下施工测量1平面控制测量1轴线控制桩的校测在建筑物基础施工过程中,对轴线控制桩每月复测一次,以防桩位位移,影响到正常施工及工程施测的精度要求;校测仪器采用测角精度为 2″,测距精度为：±2mm+2ppm.D的电子全站仪;2基础放线工程定位、定高后,根据建筑平面控制网向混凝土底板垫层上投测建筑物外轮廓轴线;将全站仪架设在基坑边上的轴线控制桩上,经对中、整平后、后视同一方向桩或轴线标志点,以方向线交会法将所需的轴线投测到施工的平面层施工段上,在同一施工段上投测的纵、横线各不得少于二条,且要组成闭合图形,以此作角度、距离的校核;当垫层混凝土施工完后,在各大角控制桩点上安置仪器,后视对面同轴桩点,将这些点精确抄测至槽底面上,并精确测定各主轴线,检查各主轴线间距,根据所测的轴线特别注意校核图纸尺寸不能算错与轴线的关系;根据投测的主轴线在垫层上放出保护墙的控制线;3底板放线基底防水及其保护层施工完成后,进行基础放线;由平面控制网投测控制线,由控制线放出底板外边线及各轴线,检查各主轴线间距,合格后再放出细部线;4地下墙体及顶板放线底板施工完毕后在底板上精确投测出主轴线的位置,并严格检查主轴线的投测尺寸,主轴线放线完毕后,根据主轴线的位置放出墙体控制线、门窗洞口细部尺寸线、柱子尺寸线以及距墙皮200mm 墙体模板控制线,地下墙体施工完毕后在墙体上弹出1m 标高线,并用红油漆标注,弹出顶板支模300mm 控制线来控制顶板支模;2高程控制测量1高程控制点的联测在向基坑内引测高程时,首先联测高程控制网点;经联测确认无误后,方可向基坑内引测所需的高程;2标高基准点的引测悬吊钢尺法：以现场高程控制点为依据,采用水准仪以中丝读数法往基坑测设附合水准路线,将高程引测到基坑施工面上;标高基准点用红油漆标注在基坑侧面上,并标明数据;基底标高抄测示意图其中钢尺下段悬挂10kg重锤,以保证钢尺的垂直度;现场作业时,每次用钢尺与水准尺联合测量法传递标高时,改变钢尺悬挂位置,进行重复测量,以便校核;计算时对钢尺进行尺长及温度改正,公式如下：钢尺实际长度＝钢尺名义长度＋尺长改正数＋а×现场温度－钢尺检测时温度,а：代表钢尺膨胀系数,取а＝0.000012m/℃；钢尺检定时温度为20℃;3施工标高点测抄测地下结构施工阶段,施工标高点的测设是以引测到基坑的标高基准点为依据,水平控制线由底板标高控制网向上引测,采用水准仪以中丝读数法进行;测量的过程中采用附合水准路线进行测量,以消除或减小仪器及其他误差对施工的影响;施工标高点测设在槽边四周,并用红油漆作好标记,作为槽内标高基准,以此来控制垫层及防水保护层厚度;4人工清理基槽余土前,在槽壁距槽底设计标高500mm处钉小木橛,以此作为基槽清理的标高控制依据;5垫层施工前,依据原控制点以及槽上的基准点向槽内引测标高控制桩,作为垫层标高控制的依据;6防水保护层施工前在防水层上每4m×4m制作标高控制灰饼,作为防水保护层标高控制的依据;7基础底板钢筋绑扎过程中,将标高控制点投测到柱子钢筋上,作为钢筋绑扎、模板支设、混凝土浇筑的依据;1.5.2±0.000以上施工测量1地上结构平面控制：地上结构施工采用内控法,内控网布置在首层楼板上,楼板施工时预埋钢板,首层楼板施工后将控制点投测到钢板上,并进行多边形闭合复测,调整点位误差,打上阳冲眼十字中心点标示,为了保证每个楼层放线的精度,每个流水段布置内控点位应不少于为3个;1轴线竖向传递首层以上结构放线,由首层内控网向上引测;各层楼板在控制点铅垂相对处预留150×150mm洞口包括顶板模板,精度为1/200000的激光铅直仪向上投测,进行轴线竖向传递,根据此控制点放出各轴线及细部线;2平面内控点的布设内控点的布设及选型必须结合建筑物的平面几何形状,组成相应图形,为保证轴线投测点的精度,内控点要形成闭合几何图形,以提高边角关系,根据施工组织设计中施工流水段的划分进行,每一流水段布设3个点,并相互之间衔接,组成闭合图形,作为该流水段的测量内控点;3内控点埋件的埋设内控点所在首层平面相应位置上需预先埋设铁件并与楼板钢筋焊接牢固;以后在各层施工浇筑混凝土顶板时,在垂直对应控制点位置上预留出150mm150mm的孔洞,以便轴线向上投测;4内控点测量与埋设待首层底板施工完成,利用全站仪将轴线投测至板面上,完成测量内控点的布设工作;由外部控制向建筑物内部转移时,其投点误差,一级不超过2mm；二级不应超过3mm;5平面控制点的竖向传递先将铅直仪架设在对中架上,调整脚螺旋使气泡居中,并实施强制对中；然后接通电源使激光器发光,转动天顶准直仪使激光束垂直,清晰地发散至楼面预留孔上的光靶上,通过操作人员用对讲机通话联系,点取圆心点即为控制点的垂影点,各垂影点的连线即组成该楼面的轴线控制网;为消除同心圆误差,同方向旋转激光准直器0°、90°、180°、270°,激光点在投影面上留下圆形旋转轨迹,移动接收靶使其中心与旋转轨迹圆心同心,通过接收靶上的刻划线使全圆等分并取其中点作为控制点的垂影点;6竖向传递的允许误差2高程竖向传递1标高基准点建立首先从场区水准控制点将场区高程引测到建筑物首层位置,检查校核合格后作为起始标高点,用红油漆标明高程数据;为保证高程的准确,在F1层、F9层建立标高基准点；在施工过程中,每层都设立4个高程控制点;2标高的竖向传递标高传递采用钢尺丈量法,每次至少传递三个点,并相互校对;依据首层标高控制点,用检定合格的钢尺沿结构向上直接丈量,钢尺量距应使用标准拉力;每次测量均应从基准点重新丈量,不得使用下一层的标高点,传递上来以后,应和下一层标高点进行比对;采用丈量法,测量时钢尺必须串尺丈量,每段应串尺3次,取平均数作为该尺段的实际距离;3竖向传递的允许误差标高竖向传递允许误差数值3住宅楼结构施工测量1内控点布设根据测绘院提供的水准点,使用电子水准仪,采用附合水准测法引测底板、首层标高控制网;每个施工段做三个标高控制点;各点相互衔接,组成闭合图形;2内控点传递采用激光铅直仪天顶投影法向上传递,为减小误差,采用分阶段传递的方法进行;3轴线放样经纬仪方向线法：将经纬仪架设在内控点上,经对中、整平后、后视同一方向桩或轴线标志点,以方向线交会法将所需的轴线投测到施工的平面层施工段上、在同一施工段上投测的纵、横线各不得少于二条,且要组成闭合图形,以此作角度、距离的校核;4标高点引测工程引测采用钢尺丈量法为保证钢尺丈量法高程传递准确,结构施工各个楼层的标高控制点以首层的标高控制点位依据,对应接力段使用相应高程接力控制点进行测量,必须保证所有接力点标高控制点从首层标高控制点引测;5施工标高点的测设施工标高点的测设是楼层标高基准点的依据,采用水准仪以中丝读数法进行;测量的过程中采用附合水准路线进行测量,以消除或减小仪器及其他误差对施工的影响;施工标高点测设在柱上,并用红油漆作好标记;1.5.3装修施工放线1装修工程施工前,应对已完成的结构进行全面的测量,并将数据提交装修放样人员,以便依据设计和结构现状进行放样工作;2装修施工的放线应依据结构控制线施测,对外墙、楼地面、内墙面、吊顶、屋面测量基线应按设计图纸进行必要的分格调整;3外墙装饰设计有分格时,应按高于1/5000的精度测定分格线,并在建筑物外墙转角处吊铅垂钢丝,以便控制墙面垂直度、平整度及板块出墙位置,铅垂钢丝用经纬仪校测,竖向传递中误差小于1mm；室内墙面应按1/3000的精度控制测距中误差;4地面十字直角定位线及分格线量距精度应高于1/5000,测设直角中误差应小于20"；在结构四周墙面或柱面上应弹出建筑完成面+1000mm水平线,作为地面和天花吊顶等装饰施工的控制线;1.5.4验线工作每次放线后,严格做好自检互检工作,并对检测值做书面记录,由劳务分包技术人员验线合格后将施工测量记录连同测量放线报验单报总包验线,总包验线合格后报监理验线,监理签字认可后方可进行下道工序;1.6重点部位测量控制1.6.1立模时的控制测量1中心线平面控制借线及标高的测设根据轴线控制点将中心线测设在靠近墙体底部的楼层平面上,并弹好墙柱外皮借+500mm线,并在露出的钢筋上抄测出楼层+500mm或+1000mm标高线,控制模板平面位置及高度;2立模时垂直度检测模板支立好后,利用吊线坠法校核模板的垂直度,并通过检查线坠与轴线间距离,来校核模板的位置;1.6.2建筑物大角铅直度的控制首层墙体施工完毕后,分别在大角两侧30cm 处的外墙上,各弹出一条竖直线,并涂上两个红色三角标记,作为上层墙体支模板的控制线,上一层支墙体模板时,以此30cm 线校准模板边缘位置,以保证墙角与下一层墙角在同一铅直线上,如此层层传递,从而保证建筑物大角的铅直度;垂直度控制在2‰以内;1.6.3墙、柱施工精度测量控制方法为了保证剪力墙、隔墙和柱子的位置正确以及后续装饰施工的及时插入,放线时首先根据轴线放测出墙、柱位置,弹出墙柱边线,然后放测出墙柱30cm的控制线,并和轴线一样标记红三角,每个房间内每条轴线红三角的个数不少于两个;在该层墙、柱施工完后要及时将控制线投测到墙、柱面上,以便用于检查钢筋和墙体偏差情况,以及满足装饰施工测量的需要;1.6.4电梯井施工测量控制方法在电梯井底以控制轴线为准弹测出井筒30cm控制线和电梯井中心线,并用红三角标识;在后续的施工中,每层都要根据控制轴线放出电梯井中心线,并投测到侧面上用红三角标识;1在结构施工中,从电梯井底层开始,以建筑物结构控制线为准,及时测量每层电梯井的净空尺寸,并绘出平面图;2检查电梯井中心竖向偏差并绘制电梯井两个方向的纵剖面图,并向电梯分包提供最新净空尺寸;3测设电梯井轨道中心位置,并用钢丝固定,各条铅垂线固定后,应分别丈量铅垂线的间距离,两铅垂线相互全高偏差应小于1mm,铅垂线的精度应高于0.7mm/5m;1.6.5测量工作允许误差1.7测量技术资料编制、管理1.7.1资料执行规范本工程的测量资料编制,必须执行国家建筑工程资料管理规程及相关地方的规范;1.6.2资料汇编要求测量技术资料应进行科学规范化管理,所有测量资料必须做到：表格规范、格式正确、记录准确、书写完整、字迹清楚、汇编齐全、分类有序,必须符合国家及相关部门对建筑施工资料编制的管理规定;1.8测量质量控制1.8.1质量过程控制1测量负责人要按照施工进度和测量方案要求,安排现场测量放线工作;做好测量放线记录,完成后经测量管理技术员进行验线,自检合格后请监理进行验收;做作好施工测量日志;2现场使用的测量仪器设备应根据测量仪器使用管理办法的规定进行检校维护、保养并作好记录,发现问题后立即将仪器设备送检;测量仪器设置专人进行管理,以保证仪器均在检定周期内检定;3本工程的测量放线工作必须符合工程测量规范的精度要求;4测量放线作业过程中,要严格执行“三检制”自检：作业人员在每次测量放线完成后立即进行自检,自检中发现不合格项立即进行改正,直到全部合格,并填好自检记录;。

测量放样施工方案概述测量放样是建筑施工中至关重要的一步，它确定了建筑物的准确位置和尺寸，为接下来的施工工作提供了重要的参考和指导。

本文档将介绍测量放样的基本流程和方法，以及一些常用的工具和技巧。

测量放样流程测量放样的流程通常包括以下几个步骤：1.确定测量目标：在开始测量放样之前，需要明确测量的目标和要求。

这包括确定建筑物的位置、尺寸和形状等。

2.准备测量工具：根据测量目标的要求，准备好所需的测量工具。

常用的测量工具包括测量尺、水平仪、经纬仪等。

3.设置基准点：在开始具体的测量工作之前，需要确定一个基准点。

基准点可以是一个固定的地点或者是一个确定的物体，用来作为整个测量过程的参考点。

4.进行测量工作：根据测量目标和要求，使用相应的测量工具进行测量。

根据具体情况，可以使用直线测量、角度测量、高度测量等方法。

5.处理测量数据：将测量得到的数据整理、分析和处理，得出建筑物的准确位置和尺寸等信息。

可以使用计算机辅助设计（CAD）软件进行数据处理。

6.编制扩样图：根据处理后的测量数据，编制放样图。

放样图是建筑施工中的一个重要参考文件，它包含了建筑物的准确尺寸和位置信息。

常用测量工具和技巧测量工具1.测量尺：用于测量长度和宽度等线性尺寸。

2.水平仪：用于测量水平面的倾斜度，保证建筑物的水平度。

3.经纬仪：用于测量方位角和倾斜角度，确定建筑物的方向和倾斜度。

测量技巧1.精确标定：在使用测量工具之前，需要进行精确的标定，确保测量结果的准确性。

2.合理选点：在选择测量点时，要根据实际情况而定，确保测量结果能够代表整个建筑物或者部分建筑物的特征。

3.注意测量环境：在进行测量工作时，要注意周围环境的影响，如阴影、风力等，避免影响测量的准确性。

4.重复测量：为了提高准确性，可以进行多次重复测量，并取平均值作为最终的测量结果。

结论测量放样是建筑施工中不可或缺的一步，它为后续施工工作提供了重要的参考和指导。

合理的测量放样方案能够提高测量的准确性和效率，从而保证建筑物的质量和安全。

测量放样方案
1.控制点复测：控制点复测是施工测量必不可少的准备工作。

它包括导线控制点和路线控制桩的复测；另外还要对丢失的导线控制点和路线控制桩进行补测；有的导线点若在路线以内，则需将其移至路线以外。

2、导线控制点和路线控制桩的复测：
2.1导线控制点的复测主要是检查它的坐标和高程是否正确。

第一步：根据导线点1〜N的坐标反算转角法~βN・1和导线边长Sl-SN-第二步：实地观测各转角Bi+1及导线边长Si,角度观测可按一个测回平均值,边长测量按连续观测3~4次的平均值。

当观测满足要求时，则认为点的平面坐标和位置是正确的。

第三步：水准点高程的检测：在使用水准点之前仔细校核，并与国家水准点闭合，道路水准点闭合差按四等水准控制（2O√L）大桥附近的水准点闭合差按《公路桥涵施工技术规范》的规定办理。

2.2导线点的布设：在施工路线两旁布设导线点，高程和坐标都在同一点上。

在复测坐标的同时利用三角高程测量的方法检测高程。

23水准点的布设
2.4路线控制桩的复测
3、导线控制点的补测与移位
4、路基路面施工测量。

桩基础工程测量放样方案一、前言桩基础工程测量放样是桩基础施工前不可或缺的环节，其准确性和及时性直接影响到桩基础的施工质量和工期。

本文将介绍桩基础工程测量放样的步骤、方法和注意事项，以确保桩基础工程施工的顺利进行。

二、桩基础工程测量放样的目的1. 确定桩位的具体位置和布置方向，为后续的施工提供基础数据。

2. 确保桩位的准确定位，避免因测量放样不准确而导致的施工偏差。

3. 完成桩基础工程测量放样记录，形成施工档案资料，为桩基础验收和后续工程质量评定提供依据。

三、桩基础工程测量放样的步骤1. 岩石勘探：在进行桩基础工程测量放样前，必须对桩位周边的地质条件进行勘探，特别是对于可能存在的岩石情况进行详细勘探，以确保后续的桩基础施工质量和安全。

2. 桩位测量：利用全站仪或其他测量仪器，根据设计图纸确定桩位的具体坐标和高程，并在地面上做好标志，以便后续施工参考。

3. 桩位放样：在测量完成后，根据设计要求和实际情况，确定桩位的具体放样方法，包括竖直放样和水平放样等。

4. 放样记录：对桩位的测量和放样过程进行详细记录，包括测量数据、放样标志、放样过程中的注意事项等，做到有据可查。

四、桩基础工程测量放样的方法1. 竖直放样：根据设计图纸确定桩的具体位置和标高后，利用水平仪或全站仪在地面上做好标志，然后利用放样杆或放样绳对标志进行竖直放样，以确保桩的位置准确。

2. 水平放样：根据设计要求，确定桩的水平位置和布置方向后，利用全站仪或其他测量仪器进行水平放样，以确保桩的布置方向和位置准确。

3. 特殊情况下的放样方法：对于特殊的地质条件或桩基础工程的特殊要求，可以采用其他放样方法，如采用三角测量法或辅助设备进行放样，以确保桩的位置和布置方向准确。

五、桩基础工程测量放样的注意事项1. 安全第一：在进行桩基础工程测量放样时，必须严格遵守安全操作规程，确保测量人员的人身安全和仪器设备的安全。

2. 仔细核对设计图纸：在进行桩基础工程测量放样前，必须仔细核对设计图纸，确保测量放样的准确性和可靠性。
