发动机总功率曲线

发动机的特性曲线分析发动机特性§6-1 发动机⼯况和性能指标分析式⼀发动机⼯况在绪论中我们已经介绍过⼯况的概念。

有效功率Ne 和转速n 决定了发动机的⼯作运⾏情况。

⼯况 — Ne ，转速n 。

发动机的⼯况分为点⼯况、线⼯况和⾯⼯况。

⼆发动机性能指标分析式1 p k e vi m =1ηαηη2 M k e vi m =2ηαηη3 N k n e vi m =3ηαηη4 g k e i m =41ηη 5 G k n T v=5ηα§6-2 发动机速度特性发动机节⽓门开度（或油门开度）不变，发动机性能指标随转速n 变化的关系。

如：汽车爬坡或阻⼒变化时, 节⽓门（或油门）开度不变, n 随外界负荷的变化⽽变化。

外界负荷⼤, n ↓, 外界负荷⼩, n ↑, 这时发动机沿速度特性⼯作。

⼀汽油机的速度特性（⼀）定义汽油机节⽓门开度固定不变，汽油机性能指标随转速n 变化的关系。

外特性（全负荷的速度特性） — 节⽓门全开（ 100% ）, 测得的速度特性。

部分速度特性 — 节⽓门固定在部分开启位置, 测得的速度特性。

（⼆）外特性曲线1 Me 曲线M k e vi m =2ηαηη n ↑→ ?g ↑→α↓（不多）M k e v i m =2'ηηη（1）ηv — n ↑→⽓流惯性↑→ηv ↑；n ↑↑→节流损失↑→ηv ↓。

（2）ηi — n ↑→⽓流运动↑→混合⽓形成改善→ηi ↑； n ↑↑→燃烧时间↓，燃烧恶化→ηi ↓。

（3）ηm — n ↑→ηm ↓。

（4） Me — 低速时: ηv ↑n ↑→ηi ↑使Me 变化不⼤, 略有↑；ηm ↓⾼速时: →ηv ↓n ↑→ηi ↓使Me ↓↓。

ηm ↓2 Ne 曲线低速时: n ↑→ Me ↑（不⼤）, 但 Ne ∝ Me ↑ ? n ↑→ Ne ↑↑；⾼速时: n ↑→ Me ↓→ Ne ↑（不⼤）。

3 g e 曲线g k e i m=41ηη低速时: n ↑→ηi ↑，ηm ↓，ηi ↑⼤于ηm ↓→ g e ↓（不⼤）；⾼速时: n ↑→ηi ↓，ηm ↓→ g e ↑↑。

如何深度理解发动机特性曲线？在说明这个问题之前，我们⾸先来了解⼏个基本概念。

1、发动机有效功率：发动机在单位时间对外输出的有效功称为有效功率。

发动机功率是发动机性能最重要的指标，汽车的最⾼车速就是由发动机功率决定的。

通常⽤⼤写的字母P来表⽰。

2、有效转矩：在发动机飞轮上对外输出的转矩称为有效转矩。

⼀般发动机的扭矩越⼤，它的加速能⼒和爬坡能⼒越强。

通常⽤⼤写的字母M来表⽰。

3、发动机转速：发动机曲轴每分钟的回转数称为发动机转速。

发动机转速的⾼低，关系到单位时间内作功次数的多少。

通常⽤⼩写的字母n来表⽰。

4、有效燃油消耗率：发动机每输出 1kW 的有效功所消耗的燃油量称为有效燃油消耗率。

显然，有效燃油消耗率越低，发动机的经济性越好。

通常⽤⼩写的字母g来表⽰。

以上这⼏个参数，是发动机重要的性能指标，可以⽤来表⽰发动机的⼯作状况，简称⼯况。

它们之间有如下的关系：P=M*n/9550由于汽车发动机的⼯况变化范围很⼤，所以这⼏个参数也可以在很⼤的范围内变化，⽽研究它们之间的变化规律，可以找出提⾼发动机动⼒性和经济性的有效途径。

这就是所说的发动机特性。

所谓的发动机特性，是指发动机的性能指标随发动机调整情况和运转⼯况⽽变化的规律。

表⽰其变化规律的曲线称为发动机特性曲线。

⼀般发动机有速度特性、负荷特性、调整特性、万有特性这⼏个特性。

由于柴油机和汽油机有很⼤的区别，所以它的特性曲线也有所不同。

下⾯我们以最常见的汽油机分别来说说这⼏个特性。

⼀、汽油机的速度特性所谓的速度特性，是指在发动机点⽕系统和燃油供给系统调整到最佳的条件下，在节⽓门开度不变时，发动机的有效功率、有效扭矩、有效燃油消耗率随发动机转速⽽变化的关系。

表述上述关系的曲线称为速度特性曲线。

当节⽓门全开时的速度特性称为发动机的外特性，它表⽰发动机的最⾼性能；节⽓门部分开启时的速度特性称为发动机部分特性。

部分特性曲线位于外特性曲线之下，有⽆限多条。

由于汽车发动机经常在部分负荷下⼯作，所以研究部分特性曲线更有实际意义，⼀般发动机要做出标定功率的90%、75%、50%、25%的速度特性。

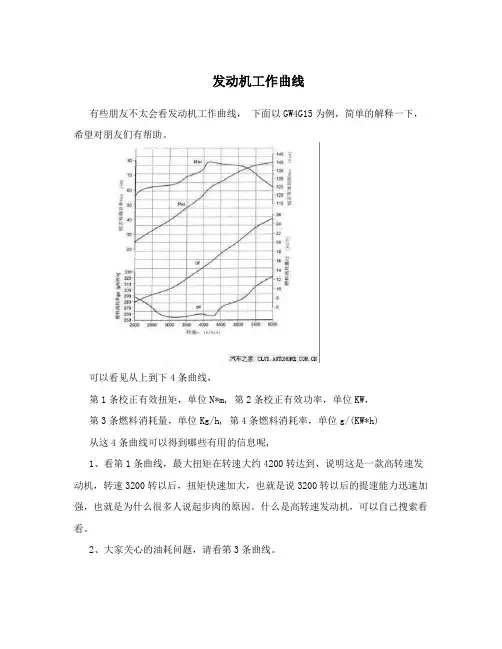

发动机工作曲线有些朋友不太会看发动机工作曲线，下面以GW4G15为例，简单的解释一下，希望对朋友们有帮助。

可以看见从上到下4条曲线，第1条校正有效扭矩，单位N*m, 第2条校正有效功率，单位KW，第3条燃料消耗量，单位Kg/h, 第4条燃料消耗率，单位g/(KW*h)从这4条曲线可以得到哪些有用的信息呢,1、看第1条曲线，最大扭矩在转速大约4200转达到，说明这是一款高转速发动机，转速3200转以后，扭矩快速加大，也就是说3200转以后的提速能力迅速加强，也就是为什么很多人说起步肉的原因。

什么是高转速发动机，可以自己搜索看看。

2、大家关心的油耗问题，请看第3条曲线。

从这条曲线可以看出，于油耗有关的参数是转速、行车时间，随着转速的提高，单位时间的油耗越高。

那是不是说转速越高越耗油呢,答案是不一定。

那是不是转速越低越节油呢,答案也是不一定。

呵呵。

因为第3条曲线的单位是Kg/h,而不是Kg/Km。

下面举例说明。

假如一段1000公里的路程，5档，用2000转和3000转行驶，哪种转速耗油多呢,假定5档2000转的速度是80Km/h，3000转的速度是100Km/h,(实际数据可以自己测试)。

从第3条曲线可以查到2000转时，燃料消耗量大约是7Kg/h，3000转时大约是10Kg/h,从而可以算出:2000转(5档速度80)耗油为1000/80*7=87.5Kg3000转(5档速度100)耗油为1000/100*10=100Kg那到底什么转速才节油呢,大家可以测出不同转速下的时速，象上面一样计算就能得到答案。

一般来说时速60-90比较节油。

3、老司机常说高档低速比低档高速节油，对不对呢,一般来说是对的。

下面举例说明。

假如一段1000公里的路程，用速度80Km/h行驶,4档时转速大约是2500转，5档时转速大约是2000转。

从第3条曲线可以查到2500转时，消耗量大约是9Kg/h.5档的耗油跟上面一样87.5Kg，4档耗油为1000/80*9=112.5Kg.1.5的与1.3的大同小异.GF(单位时间燃油量)随着转速增高而呈斜率上升较陡态势.看起来燃油量随转速增高而急剧增大,但实际上并非如此.首先这是理论值,也就是所谓理想状况,其次,请大家再注意看最下面那条曲线GE(燃油消耗率),在2200左右与GF交叉后,是呈下降态势.直到4200转左右(此时发动机输出扭矩亦达峰值),才遽然急升.也就是说,此时不但燃油量在继续上升,且燃油消耗率也发生了根本变化.所以,最经济而又最切实际的转速区仍是2200到3000转这一区间.所以大家看时应该注意将GF与GE这两条曲线结合起来看.综合分析.以上是我的理解.欢迎傲友们批评和探讨.定性的判断大致差不多。

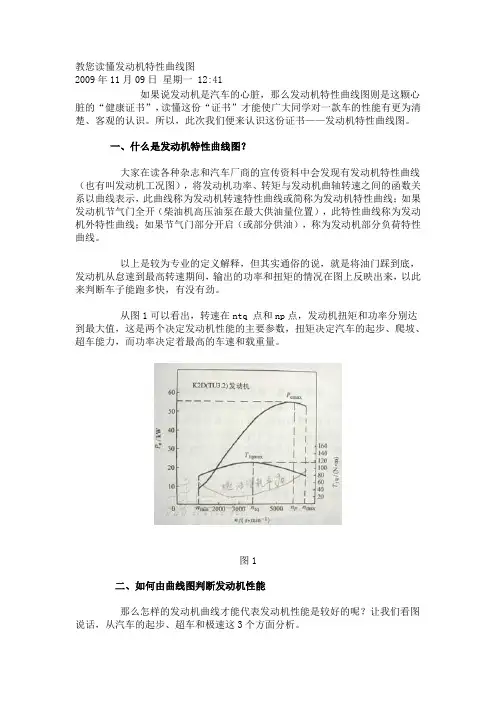

教您读懂发动机特性曲线图2009年11月09日星期一 12:41如果说发动机是汽车的心脏，那么发动机特性曲线图则是这颗心脏的“健康证书”，读懂这份“证书”才能使广大同学对一款车的性能有更为清楚、客观的认识。

所以，此次我们便来认识这份证书——发动机特性曲线图。

一、什么是发动机特性曲线图？大家在读各种杂志和汽车厂商的宣传资料中会发现有发动机特性曲线（也有叫发动机工况图），将发动机功率、转矩与发动机曲轴转速之间的函数关系以曲线表示，此曲线称为发动机转速特性曲线或简称为发动机特性曲线；如果发动机节气门全开（柴油机高压油泵在最大供油量位置），此特性曲线称为发动机外特性曲线；如果节气门部分开启（或部分供油），称为发动机部分负荷特性曲线。

以上是较为专业的定义解释，但其实通俗的说，就是将油门踩到底，发动机从怠速到最高转速期间，输出的功率和扭矩的情况在图上反映出来，以此来判断车子能跑多快，有没有劲。

从图1可以看出，转速在ntq 点和np点，发动机扭矩和功率分别达到最大值，这是两个决定发动机性能的主要参数，扭矩决定汽车的起步、爬坡、超车能力，而功率决定着最高的车速和载重量。

图1二、如何由曲线图判断发动机性能那么怎样的发动机曲线才能代表发动机性能是较好的呢？让我们看图说话，从汽车的起步、超车和极速这3个方面分析。

起步加速能力图2拿到一张发动机曲线图，如图2,我们可以看到，扭矩在2000转的时候达到100Nm，升至3500转的过程中有一个快速的提升过程，而如果此区间内的斜线倾斜度越大，越光滑，则代表发动机可以用较短的时间达到扭矩的峰值，并且加速平稳线性，与此同时，功率也随转速的增加而增加。

在实际的驾车当中，随着我们踩第一脚油，汽车克服地面摩擦力，开始起步，随着发动机转速提高，汽车的扭矩会快速提升，一般的发动机在3000转左右来到扭矩峰值，而人们经常提及的“3000转换挡”的惯性操作，实际目的就是为了能够保持这个最大的牵引力，通过换挡，使发动机保持在最高扭矩转速附近，这样我们就可以用更短的时间提高车速。
