给排水工程施工流程图

给排水施工工序一、前期准备工作在进行给排水施工前，首先需要进行前期准备工作。

这包括细致地查阅设计图纸，确定施工的具体位置和工艺要求；准备好所需的材料和设备，确保施工顺利进行；将施工现场进行清理和整理，确保施工环境安全和整洁。

二、开挖土方在确定好施工位置后，需要进行土方的开挖工作。

根据设计图纸要求，采用机械或人工方式进行土方开挖，保证开挖深度和宽度符合要求。

在进行土方开挖时，要注意保护周围环境和设施，确保施工安全进行。

三、铺设管道铺设管道是给排水施工中的关键环节。

首先需要根据设计图纸要求，精确测量和确定管道的位置和坡度；然后采用适当的方法和工具进行管道的铺设，保证管道的连接牢固、密封良好。

在铺设管道的过程中，要严格按照设计要求进行，确保施工质量。

四、管道连接管道连接是给排水施工的重要环节之一。

在进行管道连接时，需要确保连接的紧密性和牢固性，避免漏水和渗漏等问题的发生。

在连接管道时，要使用适当的连接件和工具，确保连接处的质量符合要求。

五、设备安装在管道铺设和连接完成后，需进行设备安装工作。

根据设计要求，按照正确的安装步骤和标准进行设备的安装。

在安装设备时，要确保设备位置的准确性和稳固性，保证设备的正常运行和安全使用。

六、系统测试系统测试是给排水施工的最后一道工序。

在完成设备安装后，需要进行系统测试，确保整个给排水系统的正常运行和有效排水。

通过系统测试，可以检测系统是否存在漏水、渗漏等问题，及时采取修复措施，保证系统的正常使用。

七、清理整理在给排水施工全部完成后，需要对施工现场进行清理和整理。

清理施工现场上的杂物和垃圾，保持施工现场的整洁和安全。

同时还需要检查施工质量，确保施工符合要求。

总结：给排水施工工序是一项繁琐而重要的工作，需要严格按照设计要求和施工规范进行。

只有做好前期准备、精心施工、严格把关，才能确保给排水系统的正常运行和使用。

希望施工人员在施工过程中认真负责，确保施工质量，保障施工安全。

给排水标准图集目录一、地面排水系统。

1.1 地面排水系统总平面布置图。

1.2 地面排水井、沟、管线连接示意图。

1.3 地面排水管道材料规格表。

1.4 地面排水系统施工工艺流程图。

二、建筑物内部排水系统。

2.1 建筑物内部排水系统总平面布置图。

2.2 建筑物内部排水设备示意图。

2.3 建筑物内部排水管道连接示意图。

2.4 建筑物内部排水管道材料规格表。

三、雨水排水系统。

3.1 雨水排水系统总平面布置图。

3.2 雨水排水井、沟、管线连接示意图。

3.3 雨水排水管道材料规格表。

3.4 雨水排水系统施工工艺流程图。

四、污水排水系统。

4.1 污水排水系统总平面布置图。

4.2 污水排水井、沟、管线连接示意图。

4.3 污水排水管道材料规格表。

4.4 污水排水系统施工工艺流程图。

五、综合排水系统。

5.1 综合排水系统总平面布置图。

5.2 综合排水井、沟、管线连接示意图。

5.3 综合排水管道材料规格表。

5.4 综合排水系统施工工艺流程图。

六、排水系统配件。

6.1 排水系统管道连接配件图集。

6.2 排水系统阀门、井盖等配件图集。

6.3 排水系统管道支架、吊架等配件图集。

6.4 排水系统配件材料规格表。

七、排水系统施工标准。

7.1 排水系统施工工艺标准。

7.2 排水系统施工质量验收标准。

7.3 排水系统施工安全标准。

7.4 排水系统施工环保标准。

八、排水系统维护与保养。

8.1 排水系统日常维护与保养标准。

8.2 排水系统定期检查与维护标准。

8.3 排水系统故障处理与维修标准。

8.4 排水系统保养记录表格。

以上为给排水标准图集目录，包含了地面排水系统、建筑物内部排水系统、雨水排水系统、污水排水系统、综合排水系统、排水系统配件、排水系统施工标准以及排水系统维护与保养等内容。

希望本图集目录能够为相关工程设计、施工、维护人员提供参考和指导，确保排水系统的设计、施工和维护工作能够符合标准要求，保障建筑物排水系统的正常运行和使用安全。

施工组织设计（一）工程概况南十三号路（十一号街-八号街）给排水道路工程（二标段）起点为中央大街道路中心，施工起点桩号为K0+000，工程终点为八号街道路中心，终点桩号为K0+342.71，施工长度298.67米，道路规划红线宽度18米。

设计道路沿线通过的现状区域大部分为厂区、荒地。

道路部分施工范围为：K0+014.04至K0+313标段范围内施工图设计的机动车道的所有内容。

排水部分施工范围为：污水：WA0至WA6（含支线及规划路口预留井）雨水：YA0至YA7（含支线及规划路口预留井）标段范围内施工图设计中新设计污、雨水管道的所有内容。

给水部分施工范围为：K0-024.70至K0+312.71（含支线及规划路口预留井）标段范围内施工图设计中新建给水管道的所有内容。

（二）编制依据1. 南十三号路（十一号街-八号街）给排水道路工程（二标段）《招标文献》。

2. 南十三号路（十一号街-八号街）给排水道路工程（二标段）《施工图设计》。

3.中华人民共和国行业标准CJJ1-2023《城乡道路工程施工与质量验收规范》。

4. 中华人民共和国国家标准GB50268-2023《给排水管道工程施工及验收规范》。

5.根据国家关于《产品质量检查法》《环境保护法》《文物保护法》《工作环境管理办法》《中华人民共和国建筑法》等有关政策、法令、法规进行编制。

6.根据施工现场的实地勘察进行编制。

（三）质量目的根据顾客规定，该工程竣工后工程质量标准达成合格。

为实现这一目的，我们必须作到：1、分部工程重要项目合格率100%；2、所有工序检查项目合格率的平均值达成95%以上；3、无重大安全事故。

（四）施工日期根据业重规定工期为：工期为2023年5月20日至2023年7月20日，总计62天（日历日）。

（五）工程结构新建机动车道结构：5cm细粒式沥青砼（AC-13C）洒粘层沥青（0.5升/平方米）7cm中粒式沥青砼（AC-20F）0.6cm稀浆封层（ES-2型）洒透层沥青（1.0升/平方米）20㎝水泥稳定砂砾（厂拌，水泥重量比5%）20㎝水泥稳定砂砾（厂拌，水泥重量比5%）20㎝级配砂砾（最大粒径5.3厘米）碾压路床（重型击实压实度≥95%）（六）管理组织机构为承建南十三号路（十一号街-八号街）给排水道路工程（二标段），我公司将成立南十三号路（十一号街-八号街）给排水道路工程（二标段）项目经理部，负责履行协议、指挥生产，保证工程快速、优质、顺利完毕。

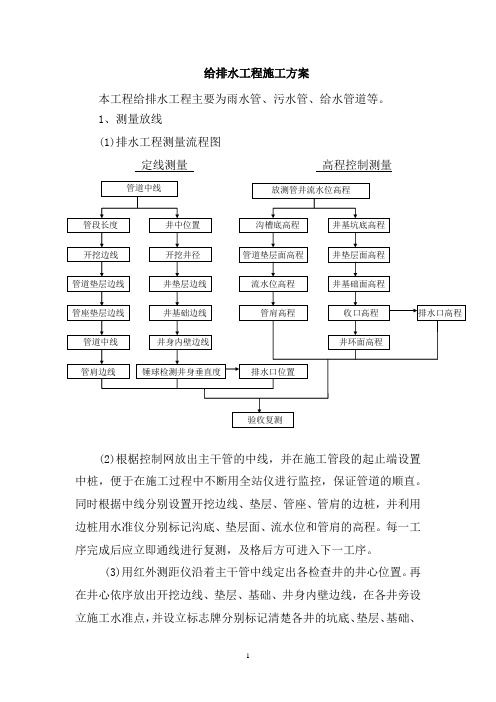

给排水工程施工方案本工程给排水工程主要为雨水管、污水管、给水管道等。

1、测量放线(1)排水工程测量流程图 定线测量 高程控制测量(2)根椐控制网放出主干管的中线，并在施工管段的起止端设置中桩，便于在施工过程中不断用全站仪进行监控，保证管道的顺直。

同时根据中线分别设置开挖边线、垫层、管座、管肩的边桩，并利用边桩用水准仪分别标记沟底、垫层面、流水位和管肩的高程。

每一工序完成后应立即通线进行复测，及格后方可进入下一工序。

(3)用红外测距仪沿着主干管中线定出各检查井的井心位置。

再在井心依序放出开挖边线、垫层、基础、井身内壁边线，在各井旁设立施工水准点，并设立标志牌分别标记清楚各井的坑底、垫层、基础、管道垫层面高程 井中位置沟槽底高程 开挖井径开挖边线 管段长度 管道垫层边线 管座垫层边线 井垫层边线井基础边线 管道中线井身内壁边线 管肩边线 锤球检测井身垂直度 井基坑底高程 管道中线 井垫层面高程 流水位高程 井基础面高程 管肩高程 收口高程排水口高程 井环面高程 放测管井流水位高程排水口位置验收复测收口、雨水口及井环面高程，便于砌筑井身时使用。

(4)各个排水管井也利用全站仪（或通线）及水准仪进行施工监控，方法与主干管井相同。

(5)由于排水管位于不同的里程段。

所以排水管井施工前要复测上下标段的流水位标高或测量控制点，根据管道坡度及长度进行推算结果与施工图相符后方可施工，否则应立即知会设计人及监理工程师。

2、 钢筋混凝土管的施工方法：(1)管沟开挖①基坑坡度根据现场挖取探坑鉴别土的类别为粉质黏土，由于沟槽开挖以后，沟槽周边会有机械行走施工，现场开挖基坑最陡不低于1：0.67放坡，当槽深开挖深度大于3.5米的，采用分层开挖断面形式，分层平台按照1米控制，开挖基坑最陡不低于1：0.67放坡。

②排水基坑土方开挖采用机械开挖。

基坑的开挖宽度，必须考虑余 土 外 运 施 工 测 量 垫 层 夯 实管 基 浇 筑 管 道 安 装 管座砼浇筑，抹管带 回 填 管 坑 检 查 井 施 工 管道检测 合格 基 坑 开 挖以后各工序的操作方便和利于排水，基坑的宽度除能满足结构尺寸外，还应有侧面工作位宽度，并在确定的宽度弹放边线。

给水排水及采暖工程流程图1室内给水系统安装流程图1.给水管道及配件安装施工工艺流程图给水管道及配件安装施工工艺流程图2.室内消火栓系统安装施工工艺流程3.给水设备安装施工工艺流程图 （1）动设备安装工艺流程图（2）静设备安装工艺流程图2室内排水系统安装施工工艺流程图1.排水管道及配件安装施工工艺流程图2.雨水管道及配件安装施工工艺流程图3室内热水供应系统安装施工工艺流程图管道及配件安装施工工艺流程图4卫生器具安装施工工艺流程图1.卫生器具安装施工工艺流程图2.卫生器具给水配件安装施工工艺流程图3.卫生器具排水管道安装施工工艺流程图5室内采暖系统安装施工工艺流程图1.管道及配件安装施工工艺流程图2.辅助设备及散热器安装施工工艺流程图3.金属辐射板安装施工工艺流程图4.低温热水地板辐射采暖系统安装施工工艺流程图5.系统水压试验及调试施工工艺流程图6室外给水管线安装施工工艺流程图1.给水管道安装施工工艺流程图2.消防水泵接合器及室外消火栓安装施工工艺流程图3.管沟及井室施工工艺流程图7室外排水管网安装施工工艺流程1.排水管道安装施工工艺流程图2.排水管沟及井池施工工艺流程图8室外供热管网安装施工工艺流程图1.管道及配件安装施工工艺流程图2.系统水压试验及调试施工工艺流程图9建筑中水系统及游泳池水系统安装施工工艺流程图1.建筑中水系统管道及辅助设备安装施工工艺流程图建筑中水系统管道及辅助设备安装施工工艺流程图2.游泳池水系统安装施工工艺流程图游泳池水系统安装施工工艺流程图10供热锅炉及辅助设备安装施工工艺流程图1.锅炉安装施工工艺流程图锅炉安装施工工艺流程图2.辅助设备及管道安装施工工艺流程图（1）动设备安装工艺流程施工工艺流程图（2）静设备安装工艺流程施工工艺流程图3.安全附件安装施工工艺流程图4.烘炉、煮炉和试运行施工工艺流程图。

给排水施工工艺流程图小主收集分享30句励志美文，闲暇时不妨看看。

共勉（上）1.不要生气要争气，不要看破要突破，不要嫉妒要欣赏，不要拖延要积极，不要心动要行动。

2.只有一条路不能选择――那就是放弃。

3.没有一种不通过蔑视、忍受和奋斗就可以征服的命运。

4.勇气不是感觉不到恐惧而是感觉到恐惧也继续做下去。

5.记住：你是你生命的船长；走自己的路，何必在乎其它。

6.不去追逐，永远不会拥有。

不往前走，永远原地停留。

7.没有所谓失败，除非你不再尝试。

8.立志趁早点，上路轻松点，目光放远点，苦累看淡点，努力多一点，奋斗勇一点，胜利把名点，祝你折桂冠，成功新起点，幸福多一点，笑容亮一点。

9.要想让这个世界更快乐，其实轻而易举。

为什么？只要对寂寞灰心者说几句真诚的赞赏的话就可以了。

虽然你可能明天就忘记了今天说的话，但接受者可能珍视一生。

10.用我们的奋斗和梦想扬起青春的船帆，当我们努力拼搏地摇浆时，成功的闸门也会慢慢地再为我们打开，我们将享受一份青春的美好，收获一份成功的喜悦。

11.每天告诉自己一次：我真的很不错。

12.人生最大的挑战没过于战胜自己！13.愚痴的人，一直想要别人了解他。

有智慧的人，却努力的了解自己。

14.生命的道路上永远没有捷径可言，只有脚踏实地走下去。

15.只要还有明天，今天就永远是起跑线。

小主收集分享30句励志美文，闲暇时不妨看看。

共勉（下）1.火把倒下，火焰依然向上。

2.认真可以把事情做对，而用心却可以做到完美。

3.最后的措手不及是因为当初游刃有余的自己4.现实很近又很冷，梦想很远却很温暖。

5.松驰的琴弦，永远奏不出时代的强音。

6.堕落；人生不在乎掠取多少，而在于追求过程的完美与卓越！磨练，使人难以忍受，使人步履维艰，但它能使强者站得更挺，走得更稳，产生更强的斗志。

7.敢于向黑暗宣战的人，心里必须充满光明。

8.梦想注定是孤独的旅程，路上少不了质疑和嘲笑，但那又怎样，哪怕遍体鳞伤也要勇往直前。

9.东西，让你羡慕，却不能拥有；有些错过，让你留恋，却终生遗憾。

一、给排水管道安装施工工艺流程图：熟悉图低和有关技术资料施工测量放线沟槽开挖及管沟砌筑配合土建留孔洞及预埋铁件管件加工制作支架制作及安装管道预制及组装管道敷设及安装管道与设备连接自控仪表及其管道安装试压及清（吹）洗防腐和保温调试和试运转交工验收二、普通给排水管道施工的一些主要过程的基本施工方法及要求：（一）沟槽开挖、支撑与回填的施工方法及要求1 沟槽开挖1.1放线：根据工管部门技术交底的管道管沟开挖宽度，在测量人员测放的管沟中线两侧测放开挖边线，并用白灰作出标识；1.2设置高程及中线控制点：在管线的拐点处、以及直线段每5-10米（压力管道不大于15米），作一高程及中线控制桩。

1.2.1控制桩可用方木制作，截面宜为4*4cm，长50cm，打入土层后，地面露出长度为10-15cm。

1.2.2控制桩必须稳固，不被扰动，最好有保护措施。

控制桩中心1.0米范围内的土方应在沟槽验收完或控制桩已转移至沟底后方可集中铲除；1.3确定开挖深度：根据测量员交底的测量结果，对照施工图，计算出每个桩点处沟槽相对桩基线下降深度，将其结果记录在记录本上，并用红色漆标记在控制桩上；1.4沟槽人工开挖1.4.1根据土质的性质，由作业人员自行选择合适的开挖工具；1.4.2随时用钢卷尺检测沟槽的开挖深度和沟底宽度。

若要求放坡开槽时，应提前制作坡度板，坡度板应具有一定刚度且不易变形的材料制作，并设置牢固，一般将坡度板做成钝角三角形，钝角的角度与沟槽的开口角度一致，与沟槽接触的一边的杆件长度不小于80cm，相邻杆件不小于30cm，钝角对应边为支撑杆，其两端与另两边杆件中任意位置连接（最好在两端），应保证三个杆件连接好后其角度固定不变；1.4.3开挖的土方，可堆置在沟槽两侧，但不得影响建筑物、各种管线和其它设施的安全，同时不得掩埋消火栓、管道闸阀、雨水口、测量标志和各种地下管线的井盖，并不得防碍其正常使用；1.4.4堆土高度不宜超过1.5米，且距槽边缘不宜小于0.8米；1.4.5当开挖深度接近设计深度（一般应高于设计高程10cm以上）时，应在沟壁内设置与设计沟底高程平行的高程控制桩（如20cm或50 cm高程控制桩）；1.7.2距电览1.0米处严禁机械开挖；1.7.3在街道、厂区、居民区开挖，应在沟槽两端设立警告标志，沟槽侧边设护栏，悬挂红灯（间距30 /对）；1.7.4开挖过程中遇有文物，应妥善保护，并向主管部门通报；遇有已建管道，或发现已建管道破裂时应及时向主管部门通报。

给排水工程施工方案1材料选用及连接1.1管材：室外埋地管道采用钢塑复合管，螺纹连接。

室内明设管道采用钢塑复合管，螺纹连接（含天面管道）。

室内暗设管道，热水管道采用钢塑复合管。

生活排水管及室外排水管道采用pvc-U排水管，零件粘接。

1.2阀门：生活给水管道原则上DN＞50mm采用闸阀或蝶阀，DN≤50时采用截止阀。

环状管网上的阀门及各种排空泄水阀一律采用闸阀或蝶阀，阀门应有明显的标志和启闭状态的标记，螺纹连接的阀门在阀后应安装可拆装的连接件。

具体按图纸设计施工。

2工艺流程及施工流程框图2.1工艺流程图预留预埋支架安装主立管安装试压支管安装冲洗及通水试验卫生洁具安装系统调试2.2施工流程框图3材料堆放运输本工程给排水专业主要为管材、型钢、阀门及其它附件、配件，材料统一堆放在材料库房里，分类存放，贴明标签，专人管理。

材料垂直运输利用土建塔吊及卷扬机；水平运输依靠平板车和人力运输。

4配合土建预留预埋4.1预留孔洞本工程在管道穿楼板、墙、人防、泵房时，要求积极配合土建，及时准确进行预埋、预留，以保证工程质量和工程进度。

土建施工过程中，派专人跟踪配合。

施工前熟悉图纸，列出配合清单，标出配合部位，现场测绘 绘制加工草图 管道的预制 镀锌或防腐 安装准备管道的安装 支吊架的制作 支吊架刷油 支吊架安装 设备接口 设备安装 系统试压 补刷油 系统吹扫 单机试运 系统调试并预制好预埋件、套管和模盒。

待土建施工到预留孔洞部位时，立即按施工图中给定的穿管坐标和标高，在钢筋下方的模板上，按标出的轴线，量尺测出预留孔洞中心至坐标并画出“+”标记。

在土建扎钢筋时，将事先做好的模具中心对准标注好的“+”后进行模具的固定安装，用钉子或铁丝绑靠在周围钢筋上，并考虑方便拆除临时模具。

当遇有较大的孔洞、模具与多根钢筋相碰时，经土建技术人员检验，采取相应措施后在进行安装固定。

对用砖石砌筑的预留孔洞，派人和土建密切配合。

随时检查洞上尺寸，预留出所要求的空隙量。
