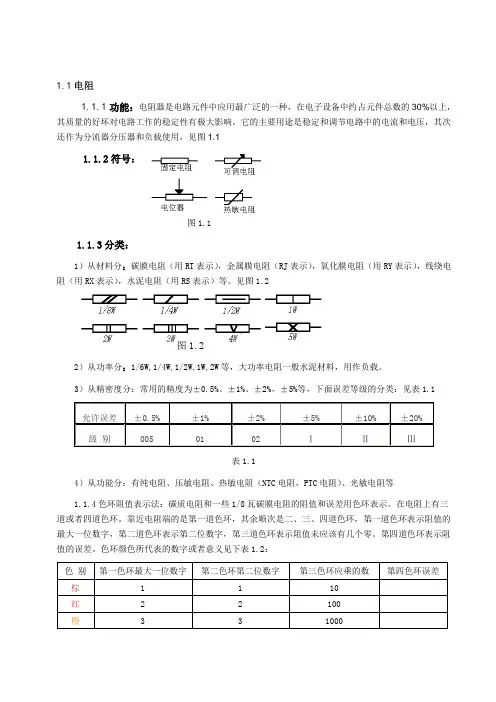

常用元器件介绍1.1电阻1.1.1功能：电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。
它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用，见图1.11.1.2符号：图1.11.1.3分类：1）从材料分：碳膜电阻（用RT表示），金属膜电阻（RJ表示），氧化膜电阻（用RY表示），线绕电阻（用RX表示），水泥电阻（用RS表示）等。
见图1.2图1.22）从功率分：1/6W,1/4W,1/2W,1W,2W等，大功率电阻一般水泥材料，用作负载。
3）从精密度分：常用的精度为±0.5%、±1%、±2%，±5%等，下面误差等级的分类：见表1.1允许误差±0.5%±1% ±2%±5%±10%±20%级别005 01 02 ⅠⅡⅢ表1.1 4）从功能分：有纯电阻、压敏电阻、热敏电阻（NTC电阻，PTC电阻）、光敏电阻等1.1.4色环阻值表示法：碳质电阻和一些1/8瓦碳膜电阻的阻值和误差用色环表示。
在电阻上有三道或者四道色环。
靠近电阻端的是第一道色环，其余顺次是二、三、四道色环，第一道色环表示阻值的最大一位数字，第二道色环表示第二位数字，第三道色环表示阻值未应该有几个零。
第四道色环表示阻值的误差。
色环颜色所代表的数字或者意义见下表1.2： 色 别第一色环最大一位数字 第二色环第二位数字 第三色环应乘的数 第四色环误差 棕 1 1 10 红 2 2 100 橙 3 3 1000 黄 4 4 10000 绿 5 5 100000 蓝 6 6 1000000 紫 7 7 10000000 灰 8 8 100000000 白 9 9 1000000000 黑 0 0 1 金 0.1 ±5% 银 0.01 ±10% 无色 ±20% 表1.2示例：1）在电阻体的一端标以彩色环，电阻的色标是由左向右排列的，图1的电阻为27000Ω±0.5%。
2）精密度电阻器的色环标志用五个色环表示。
第一至第3色环表示电阻的有效数字，第4色环表示倍乘数，第5色环表示容许偏差，图1.3的电阻为17.5Ω±1%表示27000Ω±5% 表示17.5Ω±1%图1.31.1.5应用常识：1）在电路图中电阻器和电位器的单位标注规则阻值在兆欧以上，标注单位M 。
比如1兆欧，标注1M ；2.7兆欧，标注2.7M 。
阻值在1千欧到1兆欧之间，标注单位k 。
比如5.1千欧，标注5.1k ；68千欧，标注68k ；比如360千欧，标注360k 。
阻值在1千欧以下，可以标注单位Ω，也可以不标注。
比如5.1欧，可以标注5.1Ω或者5.1；680欧，可以标注680Ω或者680。
2）电阻的额定功率要选用等于实际承受功率1.5~2倍的，才能保证电阻耐用可靠。
电阻在装入电路之前，要用万用表欧姆档核实它的阻值。
安装的时候，要使电阻的类别、阻值等符号容易看到，以便核实。
3）当电流通过电阻的时候，电阻由于消耗功率而发热。
如果电阻发热的功率大于它能承受的功率，电阻就会烧坏。
电阻长时间工作时允许消耗的最大功率叫做额定功率。
电阻消耗的功率可以由电功率公式：P=I×U P=I2×R P=U2/R，选用电阻的时候，要留一定的余量，选标称功率比实际消耗的功率大一些的电阻。
比如实际负荷1/4瓦，可以选用1/2瓦的电阻，实际负荷3瓦，可以选用5瓦的电阻。
4）电阻的最高耐压：它是指电阻器长期工作不发生过热或电击穿损坏时的电压。
如果电压超过规定值，电阻器内部产生火花，引起噪声，甚至损坏。
下表1.3是碳膜电阻的最高工作电压。
表1.31.1.6排型电阻排电阻也叫集成电阻，其外形及内部结构见图1.4。
通常作上拉电阻使用，相对于普通电阻，排阻的价格较高，不建议采用。
标称功率1/16 1/8 1/4 1/2 1 2 最高工作100 150 350 500 750 1000：图1.41.2电容1.2.1功能：电容的作用非常多，可以概括为如下几点。
a)隔直流：作用是阻止直流通过而让交流通过。
b)旁路（去耦）：为交流电路中某些并联的元件提供低阻抗通路。
c)耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路。
d)滤波：我们常用的电容基本都是这个作用。
e)温度补偿：针对其它元件对温度的适应性不够带来的影响，而进行补偿，改善电路的稳定性。
f)计时：电容器与电阻器配合使用，确定电路的时间常数。
g)调谐：对与频率相关的电路进行系统调谐，比如手机、收音机、电视机等的调谐。
h)储能：储存电能，用于必须要的时候释放。
例如相机闪光灯，加热设备等等。
（如早期冰箱为了掉电后保存数据用的充电电容）。
4）电脑板常用的电容主要作用是滤波。
电容选择时需要注意：耐压值，温度。
由于使用环境温度不同，尤其是电解电容一般选择105℃，因为此电容的寿命与温度有着直接的关系，尤其是变频板中大的滤波电容选择85℃还是105℃尤其重要，价格也相差很大。
1．3 二极管1.3.1功能：二极管的主要作用是：整流，开关，限幅，续流，检波，和变容二极管。
电脑板中主要用的是整流二极管，续流二极管，稳压二极管，TVS瞬态抑制二极管，发光二极管，红外发射和接收二极管。
1）整流二极管(主要为电脑板供电，接在线性变压器的后面)推荐使用1N4007(正向额定电流为1A, 最高反向工作电压为1000V)。
若变频中后面带大功率负载，需要选择大功率的整流管，或者整流桥（主要在变频洗衣机和变频空调中），此时的整流器件需要加散热片。
若整流二极管接在开关变压器的后面，需要选择快恢复二极管。
此器件在开关电源,UPS电源和变频调速中常用，其特点是具有开关特性好，反向恢复时间短、正向电流大、体积小。
2）续流二极管主要用并在继电器线圈两端，防止在线圈电压断开时，由于反电动势的作用，产生高的电压，而通过二极管释放掉。
主要的型号为：1N4148，1N4007。
4）稳压二极管(又叫齐纳二极管)是一种直到临界反向击穿电压前都具有很高电阻的半导体器件.在这临界击穿点上,反向电阻降低到一个很少的数值,在这个低阻区中电流增加而电压则保持恒定,稳压二极管是根据击穿电压来分档的,因为这种特性,稳压管主要被作为稳压器或电压基准元件使用。
常用的稳压二极管有5.1V,5.6V等，选择时注意稳压二极管的功率。
1．4 三极管1.4分类：电脑板常用的三极管为S9012,S9013,8050,8055以及对应的贴片形式的三极管，一般选择三极管时需要注意：Ic,Vceo,Vcbo的值。
此外三极管还包括场效用管，家电电脑板中基本不用。
家电中所用的三极管主要工作在饱和区，1．5 接插件目前接插件主要厂家为JST,AMP,Molex,JAM。
可以分为焊接在PCB板上的插座和空中对接插座。
按照通过电流的大小又可以分为强电插座和弱电插座。
同时各个厂家的型号是不同的。
只有极个别的型号是可以通用的。
所以设计时要注意根据图纸的要求选择插座，否则就有可能出现插座与插头不配套或者接触不好，导致接触电阻过大，尤其是强电插座容易出现着火现象。
一般来说现在强电插座间距为 3.96*2mm,若使用3.96间距，去掉焊盘的面积，则两针之间的间距在2.5mm左右，可能存在安全隐患。
因此3.96mm间距的强电插座，不推荐使用。
此外强电插座需要有UL,VDE,等认证。
弱电插座间距一般为2.5mm,2.0mm间距。
此外为了电脑板灌胶的需要，所用的插座也是不同的，要求插座的高度较常规要高。
目前推荐顺序为AMP、Molex、JST、JAM按安装形式分为立式、卧式和贴片三种，在家电内不推荐使用贴片是，主要是价格和焊接强度的原因，立式卧式是根据控制板的安装生产工艺决定的。
特别注意的是很多端子带有自锁装置，布PCB板时一定考虑到端子的插拔方便。
此外微波炉所用薄膜开关经常用到变压器1.6.1功能：变压器起到提供能源的作用，同时高压和低压进行隔离，起到安全的作用。
1.6.2分类：常见的变压器有电力变压器，专用变压器，电子变压器。
其工作原理基本类似，即在变压器初级线圈通以交变的交流电源，在次级线圈产生出感应电动势，从而得到相应的电压。
在电脑板中常用的为电子变压器，功率从2W至10W左右，一般的效率为50%。
1.6.3主要参数：变压器的主要参数为初级输入电压，初级空载电流，次级空载电压/电流，空载损耗，次级负载电压/电流。
直流电阻，电气强度,绝缘电阻，温升，可恢复性。
其中初级空载电流和空载损耗是非常重要的参数。
变压器的温升不能超过60K.。
规格书中必须规定外形尺寸，硅钢片的尺寸，骨架，漆包线，胶带的耐温温度。
变压器必须有CQC认证证书。
新的变压器必须提供详细的规格书。
继电器：1.10.1功能：电磁继电器是自动控制电路中常用的一种元件。
实际上它是用较小电流控制较大电流的一种自动开关，在家电控制中常用作负载的输出和电气隔离用。
1.10.2常用分类：1）按触点类型分：单刀单掷（A）、单刀双掷（B）、1.7。
图1.72）按工艺特性分：电磁继电器、固态继电器等3）按功能分：一般电磁继电器、时间继电器、温度继电器等4）按触点容量分：1A、2A、3A、5A、8A、10A、12A、15A、17A、20A、25A、30A等，见图1.8图1.81.10.3注意事项：1)额定工作电压或额定工作电流：这是指继电器工作时线圈需要的电压或电流。
一种型号的继电器的构造大体是相同的。
为了适应不同电压的电路应用，一种型号的继电器通常有多种额定工作电压或额定工作电流，并用规格型号加以区别。
2)直流电阻：这是指线圈的直流电阻。
有些产品说明书中给出额定工作电压和直流电阻，这时可根据欧姆定律求出额定工作电流。
若已知额定工作电流和直流电阻，亦可求出额定工作电压。
3)吸合电流：它是指继电器能够产生吸合动作的最DCBA小电流。
在实际使用中，要使继电器可靠吸合，给定电压可以等于或略高于额定工作电压。
一般不要大于额定工作电压的1.5倍。
否则会烧毁线圈。
7)不同种类的家电负载多为感性，下表列举了不同负载所选的继电器触点容量见表1.5：表1.51.11蜂鸣器：1.11.1作用：在驱动电路的驱动下，通过震荡，发出一定频率的声音。
1.11.2常用外观见图1.10：图1.10按应用方式分：有源型和无源型，有源的内部有震荡电路或是电磁式的，有极性之分，加上合适的直流电压即可发声，无源多为压电陶瓷片和助声腔构成，需要一定的频率和幅值的方波来驱动。
1.12按键开关1.12.1功能：接入在电路中，通过闭合和断开，实现外部信息出入的方式图1.121.12.2常见分类：薄膜按键、轻触按键、编码开关、波段开关等见图1.12。
