2章-交流放大器86页

交流放大器是一种电子电路，用于放大交流信号的幅度，并且保持其波形和频率不变。

其工作原理可以简单描述如下：
1.输入信号：交流放大器的输入是一个交流信号，通常由输入源（如音频、视频等）提供。

这个信号是一个变化的电压或电流，具有特定的频率和幅度。

2.输入级：输入信号首先经过输入级，该级通常由一个耦合电容和一个输入电阻组成。

耦合电容可以阻止直流信号进入放大器，使其只放大交流信号部分。

3.放大级：在输入级之后，信号进入一个或多个放大级，每个放大级由一个或多个元件（如晶体管、真空管等）组成。

这些元件在工作时根据其输入信号的变化控制其输出信号的变化。

通常，放大级采用共射、共基或共集等不同的放大器配置。

4.负反馈：为了提高放大器的稳定性和线性度，通常会引入负反馈回路。

负反馈把放大器输出的一部分信号与输入信号进行比较，然后将差异信号向输入级反馈，通过调节放大器的增益，使输出信号与输入信号更加接近。

5.输出级：最后，经过放大级的信号进入输出级，该级通过一个耦合电容和一个输出负载（如扬声器、电视等）连接到放大器的输出端。

输出级用于调整信号的幅度和驱动负载，以便输出一个放大后的交流信号。

通过以上的过程，交流放大器可以将输入的交流信号放大到所需的幅度，同时尽量保持信号的波形和频率不变。

这样，交流放大器可以在各种应用中提供高品质的音频放大、视频放大等功能。

集成运算放大器(简称集成运放或运放)在电子电路中应用非常广泛。

运放的多数典型应用电路在各类电子技术教科书中都有详细和深入的分析，而用集成运放构成交流信号放大电路很多教科书却没有介绍，有些教科书虽有介绍，但是介绍简单，分析不全面。

用集成运放构成的交流放大电路具有线路简单、免调试、故障率低等优点，如今许多电子产品中的交流放大电路普遍采用运放构成，全面分析集成运放构成的各种交流放大电路的组成和参数计算，有助于对该类电路的检修，以及合理设计和使用集成运放构成的交流放大电路。

1 运放交流放大电路的分析1．1 使用双电源的运放交流放大电路为了使运放在零输入时零输出，运放的内部电路是按使用双电源的要求来设计的。

运放交流放大电路采用双电源供电，可以增大动态范围。

1．1．1 双电源同相输入式交流放大电路图1是使用双电源的同相输入式交流放大电路。

两组电源电压VCC和VEE相等。

C1和C2为输入和输出耦合电容；R1使运放同相输入端形成直流通路，内部的差分管得到必要的输入偏置电流；RF引入直流和交流负反馈，并使集成运放反相输入端形成直流通路，内部的差分管得到必要的输入偏置电流；由于C隔直流，使直流形成全反馈，交流通过R和C 分流，形成交流部分反馈，为电压串联负反馈。

引入直流全反馈和交流部分反馈后，可在交流电压增益较大时，仍能够使直流电压增益很小(为1倍)，从而避免输入失调电流造成运放的饱和。

无信号输入时，运放输出端的电压V0≈0V，交流放大电路的输出电压U0=0V；交流信号输入时，运放输出端的电压V0在-VEE～+VCC之间变化，通过C2输出放大的交流信号，输出电压uo的幅值近似为VCC(VCC=VEE)。

引入深度电压串联负反馈后，放大电路的电压增益为放大电路输入电阻Ri=R1／／γif。

γif是运放引入串联负反馈后的闭环输入电阻。

γif很大，所以Ri=R1／γif≈R1；放大电路的输出电阻R0=γof≈0，γof是运放引入电压负反馈后的闭环输出电阻，rof很小。

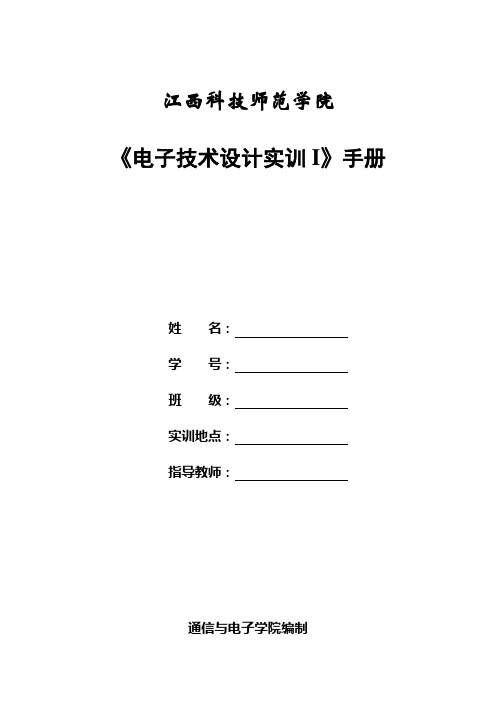

江西科技师范学院
《电子技术设计实训I》手册
姓名：
学号：
班级：
实训地点：
指导教师：
通信与电子学院编制
年月日
实训工作条例
为了确保实训顺利进行，圆满成功，培养同学们良好的习惯，增强修养，提高个人素质，特制定如下实训要求：
1.实训开始，按学号顺序分组，选一名同学为组长。

2.实训安全第一，严防意外伤害，按规定操作，不准带电插拔仪器设备。

3.实训室内禁止饮食，禁止吐痰，严禁吃口香糖。

4.禁止在实训室内喧哗、嬉戏、争斗，保持安静，轻声讨论。

5.不准恶意破坏仪器设备，设备若有损坏及时向指导老师报告。

6.不准无故旷课、迟到、早退；若有特殊情况，需事先请假，征求许可。

7.旷课2节，实训成绩不及格，2次迟到算旷课1节。

8.每次实训开始5分钟内检查仪器设备，填写“实训操作登记表”，代签
无效。

9.实训时间内，请勿离开实训室10分钟以上，否则以旷课论，若确有急事，
需征的指导老师同意后方可离开。

10.实训结束后，整理复原仪器设备、桌椅，清洁四周环境，待检查后，方
可离开。

11.实训室中的工具、仪器、书籍、手册严禁带出。

12.实训过程小心操作，细心观察，勤于思考，注意记录。

13.不随意设定、修改用户名和口令。

14.按规定时间、规定格式填写好《实训手册》并上交实训报告。

学生实训工作页
学生综合自评表
组内实训任务评价表
实训总结报告
实训成绩总评：
指导教师(签字)：
年月日
江西科技师范学院
通信与电子学院。

交流运算放大器原理引言：交流运算放大器（Operational Amplifier，简称OP-AMP）是一种重要的电子器件，广泛应用于模拟电路和信号处理领域。

本文将介绍交流运算放大器的原理和工作方式。

一、交流运算放大器的基本结构交流运算放大器通常由多个晶体管和电阻器组成，其中最常见的是差分放大器。

差分放大器由两个输入端（非反相输入端和反相输入端）和一个输出端组成。

输入信号通过非反相输入端和反相输入端进入差分放大器，经放大后输出到输出端。

二、差分放大器的工作原理差分放大器的工作原理基于差分放大模式，其输入信号经过差分输入端和反相输入端，形成差分电压。

差分放大器通过放大差分电压的增益，将其转化为输出信号。

1. 差分输入模式差分输入模式下，输入信号通过非反相输入端和反相输入端进入差分放大器。

差分放大器将两个输入信号进行线性放大，并输出到输出端。

差分输入模式主要用于放大差分信号，如差分信号传感器输出、差分信号放大等。

2. 单端输入模式单端输入模式下，输入信号只通过一个输入端进入差分放大器。

在差分放大器中，单端输入信号被转化为差分信号，并与反相输入端的信号进行差分放大，然后输出到输出端。

单端输入模式主要用于放大单端信号，如单端信号传感器输出、单端信号放大等。

三、交流运算放大器的特性交流运算放大器具有以下几个重要特性：1. 增益：交流运算放大器的增益决定了输入信号经过放大后的输出信号幅度。

增益通常以倍数或分贝为单位表示。

2. 带宽：交流运算放大器的带宽指的是其能够放大的频率范围。

带宽越宽，交流运算放大器对高频信号的放大能力越强。

3. 输入阻抗：交流运算放大器的输入阻抗决定了输入信号源与放大器之间的匹配程度。

输入阻抗越高，输入信号源与放大器之间的匹配越好。

4. 输出阻抗：交流运算放大器的输出阻抗决定了输出信号与负载之间的匹配程度。

输出阻抗越低，输出信号与负载之间的匹配越好。

四、交流运算放大器的应用交流运算放大器具有很多应用，以下列举几个常见的应用场景：1. 滤波器：交流运算放大器可以用于实现各种滤波器，如低通滤波器、高通滤波器、带通滤波器等。

放大器交流通路（最终定稿）第一篇：放大器交流通路神木职教中心机电系一年级（电子技术基础）高效课堂导学案班级：______ 组别：______ 姓名：___________ 本节课题放大电路的静态值计算与交流通路学习目标 1.掌握放大器的交流通路画法； 2.掌握放大电路的静态值计算。

教学重点、难点1.基本共射放大电路的静态值计算；（重点）2.交流通路的画法；（重点）3.会画基本共射放大电路的交流通路；(重点、难点)预习案——课前自主学习1、三极管的直流通路画法是。

2、三极管的静态工作点包括，计算公式分别为、、。

3、交流通路是指。

4、交流通路的画法是。

5、静态时，电路中的电流和电压只有成分；动态时，电路中的电流和电压既有成分，又有成分。

探究案——课中合作探究探究点一：根据电路，试讨论交流通路的画法，并画出下图的交流通路。

探究点二：已知下图中：：V CC =12V，R C =3KΩ Ω，R B =200K Ω，β=40。

试求放大电路的静态值。

训练案——课后巩固练习一、填空 1．三极管的静态工作点用表示，包括、、。

2．直流通路的画法是，交流通路的画法是：将电容视作，将直流电源视为。

扩展训练试画出下图的交流通路课堂小结：学习收获：学习困惑：第二篇：直流通路与交流通路直流通路与交流通路直流通路1、直流通路的概念：没加输入信号时，电路在直流电源作用下，直流电流流经的通路称为直流通路。

直流通路用于确定电路处于直流工作状态时的静态工作点（IB IC VCE)(a)2、如何画直流通路：①电容视为开路；②电感线圈视为短路（忽略线圈电阻）；③信号源视为短路，但应保留其内阻。

根据直流通路的画法可画出图a所示的共射放大电路的直流通路如图b所示。

(b)交流通路1、交流通路的概念：交流通路是在输入信号的作用下交流信号流经的通路。

交流通路用于分析、计算电路的动态性能指标（如Av、Ri、Ro）2、如何画交流通路：①容量大的电容（如耦合电容、射极旁路电容）视为短路，②直流电源（如VCC)视为短路。
