锅炉燃烧系统

锅炉发电机的工作原理锅炉发电机是一种利用燃料燃烧产生蒸汽，然后通过蒸汽驱动涡轮发电的设备。

它是现代发电厂中最常见的一种发电设备，广泛应用于电力工业中。

本文将从锅炉发电机的工作原理、工作过程以及优缺点等方面进行介绍。

一、工作原理锅炉发电机的工作原理可以简单概括为：燃料燃烧产生高温高压的蒸汽，然后将蒸汽引入涡轮机中，蒸汽的高速旋转驱动涡轮旋转，再由涡轮机带动发电机发电。

具体来说，锅炉发电机的工作过程包括以下几个关键环节：1. 燃烧系统：燃料在锅炉的燃烧室内燃烧，产生高温高压的燃烧气体。

燃料可以是煤炭、天然气、石油等。

2. 锅炉系统：燃烧气体通过锅炉内的管道，将热能传递给其中的水，使水变为高温高压的蒸汽。

锅炉系统还包括水处理系统和除尘系统等。

3. 蒸汽系统：高温高压的蒸汽由锅炉系统输出，经过减压阀调节压力后，进入涡轮机。

4. 涡轮机系统：蒸汽进入涡轮机后，蒸汽的高速旋转将涡轮带动旋转。

涡轮机通常由多级叶轮组成，每级叶轮的叶片角度和尺寸都有所不同，以适应高速旋转的蒸汽。

5. 发电机系统：涡轮机的旋转驱动发电机的转子旋转，通过电磁感应原理产生电流，从而产生电能。

6. 辅助系统：锅炉发电机还包括供水系统、循环水系统、冷却系统、控制系统等辅助设备，以保证发电过程的稳定和安全。

二、工作过程锅炉发电机的工作过程可以简单分为三个阶段：燃烧过程、蒸汽过程和发电过程。

燃烧过程：燃料在锅炉的燃烧室内与空气进行充分混合燃烧，产生高温高压的燃烧气体。

燃料的选择和燃烧系统的设计对发电效率和环境影响具有重要影响。

蒸汽过程：燃烧气体通过锅炉内的管道，将热能传递给其中的水，使水变为高温高压的蒸汽。

在这个过程中，水的温度和压力逐渐升高，直到达到设计要求。

发电过程：高温高压的蒸汽由锅炉系统输出，经过减压阀调节压力后，进入涡轮机。

蒸汽的高速旋转将涡轮带动旋转，再由涡轮机带动发电机转子旋转，产生电能。

发电过程中，需要对蒸汽进行控制和调节，以保证发电机的稳定运行。

锅炉系统工作原理
锅炉系统是一种常见的热能设备，用于将液体或气体加热到一定温度，常用于工业生产、供热和发电等领域。

锅炉系统的工作原理主要包括以下几个方面：
1. 燃烧系统：锅炉系统的燃烧系统通常由燃料供给系统和燃烧器组成。

燃料供给系统负责将燃料输送到燃烧器中，燃烧器则将燃料与空气混合后点燃。

燃烧产生的高温燃烧气体通过锅炉的炉膛，使水或其他介质受热。

2. 循环系统：锅炉系统的循环系统由水泵、管路和热交换器等组成。

水泵负责将锅炉中的水或其他介质抽出，并通过管路输送到热交换器中。

热交换器中的介质受到燃烧产生的高温燃烧气体的热量传递，使其温度升高。

3. 蒸汽或热水系统：锅炉系统可以产生蒸汽或热水，用于供热或发电。

在蒸汽系统中，通过热交换器中的热量传递，水变成蒸汽，并通过管路输送到需要的地方。

在热水系统中，热水通过管路输送到需要的地方，并通过热交换器的热量传递进行供热。

4. 控制系统：锅炉系统的控制系统负责监测和控制锅炉的运行状态，保证其安全和高效运行。

控制系统通常包括传感器、控制器和执行器等组件，根据需要对燃烧系统、循环系统和输送系统进行控制和调节。

总的来说，锅炉系统的工作原理是通过燃烧系统产生的热量，
通过循环系统将该热量传递到水或其他介质中，进而产生蒸汽或热水，用于供热或发电。

控制系统则负责对锅炉系统进行监测和调节，保证其安全和高效运行。

NFPA 85-2019是国际上广泛应用的锅炉及燃烧系统危害规程，它旨在确保锅炉和燃烧系统的安全性、可靠性和效率。

本文将从多个方面介绍NFPA 85-2019的重要性以及其对工业设施和人员安全的意义。

一、NFPA 85-2019的背景和概述NFPA 85-2019版是美国国家消防保护协会（NFPA）制定的一项关于锅炉及燃烧系统安全管理的标准，它包括了一系列管理、监测、维护和检验的要求，以确保工业锅炉及燃烧系统的安全运行。

二、NFPA 85-2019的重要性1. 保障工业设施和人员安全NFPA 85-2019对锅炉和燃烧系统的设计、安装、运行和维护提出了严格的要求，有助于避免火灾、爆炸和其他意外事故发生，确保了工业设施和人员的安全。

2. 提高设备可靠性和效率NFPA 85-2019规定了对锅炉和燃烧系统进行定期检查、维护和测试的程序，有助于提高设备的可靠性和效率，延长设备的使用寿命，降低维修和运行成本。

3. 符合法律法规和行业标准NFPA 85-2019是国际上广泛认可的锅炉及燃烧系统安全管理标准，遵循该标准有助于工业企业满足法律法规和行业标准的要求，降低违规的风险。

三、NFPA 85-2019的主要内容NFPA 85-2019包括了对锅炉和燃烧系统安全管理的全面规定，主要内容包括但不限于以下几个方面：1. 设计和安装要求NFPA 85-2019规定了锅炉和燃烧系统的设计和安装要符合一系列标准和规范，包括但不限于材料选用、结构强度、防火防爆设计等要求。

2. 运行和维护要求NFPA 85-2019对锅炉和燃烧系统的运行和维护提出了严格的要求，包括但不限于定期检查、维护、清洁和调试设备，确保其正常、安全、有效运行。

3. 监测和控制要求NFPA 85-2019对锅炉和燃烧系统的监测和控制设备提出了严格要求，包括但不限于火焰监测、燃气监测、压力监测、温度监测等装置的安装和使用要求。

4. 紧急应对和安全管理NFPA 85-2019对锅炉和燃烧系统的紧急应对和安全管理提出了详细规定，包括但不限于应急停车、事故报告、应急预案等录制和实施要求。

锅炉风烟系统介绍一、组成部分1.风机：风机是整个锅炉风烟系统的关键部分，它将大气中的空气通过风道送入燃烧系统，提供所需的燃气。

根据不同的需求，风机可以分为引风机和排风机，引风机用于向燃烧室供应空气，而排风机用于排出燃烧产生的废气。

2.风道：风道是将风机送出的气体引导到燃烧系统中的通道。

它通常由金属板材制成，具有良好的密封性能，以减少泄漏和压力损失。

风道根据不同的作用可以分为引风道和排风道。

3.燃烧系统：燃烧系统是锅炉风烟系统中的核心部分，主要由燃烧器、燃气管道和燃烧室组成。

燃烧器是将燃气与空气混合并点燃的装置，通过调整燃气和空气的比例来控制燃烧过程的稳定性和热效率。

燃烧室是燃烧过程发生的地方，它提供了一个闭合的环境，以确保燃烧的稳定性和安全性。

4.排烟系统：排烟系统是将燃烧产生的废气从锅炉中排出的部分，主要由烟囱和烟道组成。

烟囱是一个垂直竖立的结构，用于排放废气，它通常具有一定的高度，以便形成必要的气流和排烟效果。

烟道是连接燃烧室和烟囱的管道，通过烟道将废气从燃烧室引导到烟囱。

二、工作原理锅炉风烟系统的工作原理是通过引风机将空气送入燃烧系统，与燃气混合后点燃，产生高温燃烧气体。

燃烧气体经过烟道被引导到烟囱，然后通过烟囱排放到大气中。

在整个过程中，风机提供所需的气流，风道将气体引导到燃烧室，燃烧系统进行燃烧操作，排烟系统将废气排出。

三、特点1.高效能：锅炉风烟系统的设计和工作原理使其具有较高的热效率和燃烧效率。

通过精确调整燃气和空气的比例，可以获得更完全的燃烧和更高的能量利用率。

2.稳定性好：锅炉风烟系统采用可调节的风机和燃烧器，可以根据需求对燃烧过程进行精确控制，以确保燃烧的稳定性和安全性。

3.环保节能：锅炉风烟系统可以减少燃料的消耗和废气的排放，从而减少对环境的污染。

通过技术创新和设备优化，锅炉风烟系统可以实现更高的能源利用效率和更低的烟气排放。

4.安全可靠：锅炉风烟系统采用了多种安全保护装置，如过热保护、超温保护和燃气泄露报警等，以确保锅炉的安全运行。

燃气锅炉燃烧控制系统摘要这篇文章主要介绍了锅炉燃烧控制系统的设计过程。

在设计过程中介绍了锅炉燃烧控制系统的控制任务和控制特点，对于燃烧控制系统的设计方案，根据不同的控制任务分别设计了蒸汽压力控制和燃料空气比值控制以及防脱火回火选择性控制系统，并在设计中给出了不同的设计方案，以对比各自的优缺点，选择最优的控制。

然后，把分别设计的控制系统组合起来，构成完整的锅炉燃烧过程控制系统。

最后，对设计好的控制系统进行仪表选型。

关键词：燃气锅炉，燃烧系统，比值控制，脱火回火0引言:大型火力发电机组是典型的过程控制对象，它是由锅炉、汽轮发电机组和辅助设备组成的庞大的设备群。

锅炉的燃烧控制过程是一个复杂的物理，化学过程，影响因素众多，并且具有强耦合，非线性等特性。

锅炉的自动化控制经历了三、四十年代的单参数仪表控制，四、五十年代的单元组合仪表，综合参数仪表控制，直到六十年代兴起的计算机过程控制几个阶段。

尤其是近一、二十年来，随着先进控制理论和计算机技术的发展，加之计算机各项性能的不断增强及价格的不断下降使锅炉应用计算机控制很快得到了普及和应用。

电厂锅炉利用煤或煤气的燃烧发热，通过传热对水进行加热，产生高压蒸汽，推动汽轮机发电机旋转，从而产生强大的电能。

在锅炉燃烧系统中，燃料供给系统，送风系统以及引风系统是燃烧控制系统的重要环节。

锅炉生产燃烧系统自动控制的基本任务是使燃料所产生的热量适应蒸汽负荷的需要，同时还要保证经济燃烧和锅炉的安全运行。

具体控制任务可分为三个方面：一，稳定蒸汽母管压力。

二，维持锅炉燃烧的最佳状态和经济性。

三，维持炉膛负压在一定范围（-20～-80Pa）。

这三者是相互关联的。

另外，在安全保护系统上应该考虑燃烧嘴背压过高时，可能使燃料流速过高而脱火；燃烧嘴背压太低又可能回火。

本次课程设计的题目为燃气锅炉燃烧控制系统的设计。

主要内容包括燃烧控制系统的概述；燃烧控制系统的基本方案；以及燃烧控制系统的仪表选型。

锅炉的说明书第一章：引言锅炉作为一种重要的热能设备，广泛应用于工业生产和民用领域。

本说明书将详细介绍锅炉的结构、原理、操作方法、维护保养等内容，旨在帮助用户正确使用和维护锅炉，确保其安全可靠运行。

第二章：锅炉的结构2.1 锅炉主体锅炉主体由炉膛、烟管、水管、过热器、再热器、空气预热器等组成。

炉膛是燃料燃烧的区域，烟管和水管负责传递热量和水蒸气。

过热器、再热器和空气预热器则用于提高锅炉的热效率。

2.2 炉排系统炉排系统由机械炉排和风冷炉排组成。

机械炉排负责将燃料均匀送入炉膛，并及时清除炉内积灰，保证燃烧的稳定性。

风冷炉排则用于冷却炉排，防止过热引起事故。

第三章：锅炉的工作原理3.1 燃烧系统锅炉燃烧系统由燃料供给系统、空气供给系统和点火系统组成。

燃料供给系统将燃料输送至炉膛，空气供给系统提供所需的氧气，点火系统用于点燃燃料。

3.2 循环系统循环系统负责将水送入锅炉，吸收炉内热量后产生蒸汽，再将蒸汽输送至用热设备。

循环系统包括给水泵、水箱、水管等组件，确保锅炉运行过程中水的循环流动。

第四章：锅炉的操作方法4.1 启动操作启动锅炉前，首先检查各个系统的运行状态，确保无异常情况。

然后按照操作规程逐步启动燃烧系统、循环系统和辅助设备，待锅炉运行稳定后，方可投入正常工作。

4.2 运行操作锅炉运行期间，操作人员应密切关注各项参数的变化，确保锅炉运行在安全、稳定、高效的状态。

定期检查燃料供给系统、循环系统和排污系统，及时清理积灰和污垢，保证锅炉的正常运行。

第五章：锅炉的维护保养5.1 清洁维护定期对锅炉进行清洗，清除炉内的积灰和污垢。

清洗过程中应注意安全，防止烫伤和化学品溅泼。

清洗后，及时检查各个部件的磨损情况，如有需要及时更换。

5.2 润滑维护锅炉各个运动部件应定期进行润滑，以减少摩擦和磨损。

使用适量的润滑剂，并按照规定的润滑周期进行维护保养，确保锅炉的正常运行。

第六章：锅炉的安全措施6.1 压力保护锅炉设有安全阀和过压保护装置，当锅炉内压力超过额定值时，安全阀会自动打开，释放压力，防止锅炉发生事故。

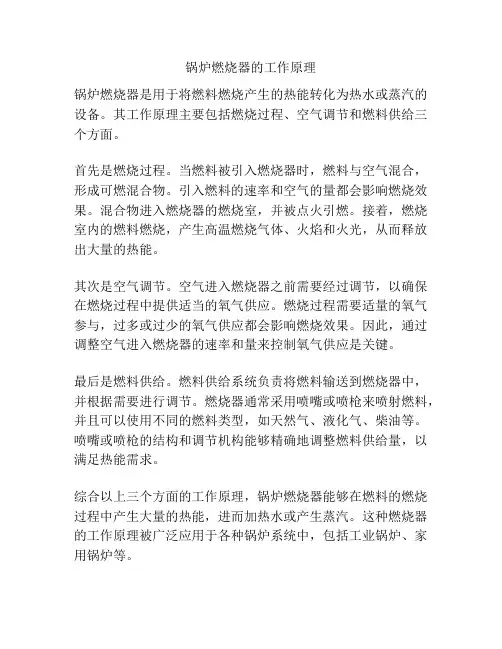

锅炉燃烧器的工作原理
锅炉燃烧器是用于将燃料燃烧产生的热能转化为热水或蒸汽的设备。

其工作原理主要包括燃烧过程、空气调节和燃料供给三个方面。

首先是燃烧过程。

当燃料被引入燃烧器时，燃料与空气混合，形成可燃混合物。

引入燃料的速率和空气的量都会影响燃烧效果。

混合物进入燃烧器的燃烧室，并被点火引燃。

接着，燃烧室内的燃料燃烧，产生高温燃烧气体、火焰和火光，从而释放出大量的热能。

其次是空气调节。

空气进入燃烧器之前需要经过调节，以确保在燃烧过程中提供适当的氧气供应。

燃烧过程需要适量的氧气参与，过多或过少的氧气供应都会影响燃烧效果。

因此，通过调整空气进入燃烧器的速率和量来控制氧气供应是关键。

最后是燃料供给。

燃料供给系统负责将燃料输送到燃烧器中，并根据需要进行调节。

燃烧器通常采用喷嘴或喷枪来喷射燃料，并且可以使用不同的燃料类型，如天然气、液化气、柴油等。

喷嘴或喷枪的结构和调节机构能够精确地调整燃料供给量，以满足热能需求。

综合以上三个方面的工作原理，锅炉燃烧器能够在燃料的燃烧过程中产生大量的热能，进而加热水或产生蒸汽。

这种燃烧器的工作原理被广泛应用于各种锅炉系统中，包括工业锅炉、家用锅炉等。

锅炉燃烧控制方案1. 引言锅炉燃烧控制是现代锅炉系统中非常重要的一部分。

有效的燃烧控制可以提高能源利用率，降低能源消耗，减少环境污染。

本文将介绍一种高效的锅炉燃烧控制方案，包括锅炉燃烧系统的组成、燃烧过程的主要参数和控制策略。

2. 锅炉燃烧系统的组成锅炉燃烧系统主要由燃烧器和燃烧控制系统组成。

2.1 燃烧器燃烧器是将燃料和空气混合并进行燃烧的装置。

它通常包括燃料喷嘴、燃烧室和风门。

燃料喷嘴将燃料喷射进入燃烧室，风门调节空气的流量和氧气的浓度，确保燃料能够充分燃烧。

2.2 燃烧控制系统燃烧控制系统负责监测和控制燃烧过程的各个参数。

它通常包括燃烧器控制器、氧气浓度检测器和燃烧温度传感器。

燃烧器控制器接收并处理来自传感器的信号，根据预设的控制策略调整燃烧器的工作状态，以达到稳定的燃烧效果。

3. 燃烧过程的主要参数燃烧过程的主要参数有燃料流量、空气流量、氧气浓度和燃烧温度。

3.1 燃料流量燃料流量是指单位时间内进入燃烧室的燃料量。

它的大小直接影响燃烧的强度和稳定性。

燃料流量的控制通常通过调节燃料喷嘴的开度来实现。

3.2 空气流量空气流量是指单位时间内进入燃烧室的空气量。

空气中的氧气是燃烧的必需品，过多或过少的空气都会影响燃烧效果。

通常通过调节风门的开度来控制空气流量。

3.3 氧气浓度氧气浓度是指燃烧室中氧气的浓度。

它是燃烧过程中重要的参数，直接影响燃烧的效率和产物的排放。

通过氧气浓度检测器监测燃烧室中的氧气浓度，并将信号传给燃烧器控制器进行相应的调整。

3.4 燃烧温度燃烧温度是指燃烧室内的温度。

燃烧温度的高低直接影响能量的转化和利用效率。

通过燃烧温度传感器监测燃烧温度，并将信号传给燃烧器控制器进行调整。

4. 燃烧控制策略4.1 比例控制比例控制是根据燃料流量和空气流量的比例来调节燃烧效果的控制策略。

通过改变燃料喷嘴和风门的开度，使得燃料和空气的比例保持在一个合适的范围，以实现稳定的燃烧效果。

4.2 反馈控制反馈控制是根据燃烧过程中检测到的实际参数值与预设值之间的差异来调节燃烧效果的控制策略。

锅炉燃烧设备的监测与维修1. 简介锅炉燃烧设备是锅炉系统中的关键部件之一，负责将燃料燃烧产生的热能转化为蒸汽或热水，为工业生产和生活提供能源。

由于燃烧设备长期运行在高温高压的环境中，往往会遇到各种故障和问题。

因此，对锅炉燃烧设备进行监测与维修是确保锅炉系统安全稳定运行的重要工作。

2. 监测方法2.1 温度监测红外线测温：利用红外线仪器测量燃烧设备的表面温度，可以实时监测设备是否存在过热或过冷现象。

热电偶测温：通过安装热电偶传感器来测量燃烧设备的温度，传感器与温度变化成正比，可以实时监测设备的温度变化情况。

烟气温度监测：通过安装烟气温度传感器来测量燃烧设备排放的烟气温度，可以判断燃烧是否充分以及烟气中是否存在过高的温度。

2.2 压力监测压力传感器监测：通过安装压力传感器来测量燃烧设备的压力变化，可以实时监测设备的工作压力是否正常。

压力表监测：通过安装压力表来直观地观察燃烧设备的压力，可以判断设备是否存在压力偏高或偏低的情况。

3. 维修方法3.1 清洗与清理关闭锅炉系统并断开电源。

拆卸燃烧设备的外壳。

使用专用工具清理燃烧设备内部的灰尘、污垢等杂质。

清洗燃烧设备的各个部件，如燃烧器、燃烧室等。

安装外壳并重新启动锅炉系统。

3.2 检修与更换停机并断电。

拆卸需要检修或更换的部件。

对部件进行检查，如果发现磨损、老化或损坏，及时更换。

安装新的部件，并确保安装正确。

重新启动锅炉系统，并进行测试。

3.3 定期维护清洗与清理：定期对锅炉燃烧设备进行清洗与清理，确保设备内部无积灰、清除杂质，维持设备的正常工作状态。

润滑与保养：对设备的关键部件进行润滑与保养，减少磨损，延长使用寿命。

检查与调整：定期检查设备的各个部件，如燃烧器、阀门等，确保其运行正常，并进行必要的调整。

4. 总结锅炉燃烧设备的监测与维修对于锅炉系统的安全稳定运行至关重要。

通过温度监测和压力监测可以及时发现设备的异常情况，通过清洗与清理、检修与更换以及定期维护可以保证设备的正常运行。

锅炉燃烧系统及设备概述煤粉锅炉的燃烧设备由燃烧室（炉膛）和燃烧器两部分组成。

煤粉炉的燃烧器包括作为主燃烧器的煤粉燃烧器、辅助燃烧的油燃烧器及点火装置或等离子点火燃烧器。

煤粉主燃烧器主要有直流燃烧器和旋流燃烧器两种。

一炉膛炉膛是燃料燃烧的场所，又是热交换的部件。

因此炉膛在保证燃料完全燃烧的同时，应合理布置受热面以满足锅炉容量的要求，保证炉膛出口烟气温度不超过允许值，使其后的对流受热面不结渣和不超过安全工作所允许的温度。

理论上，炉膛的结构应满足下列要求：1）具有良好的空气动力场。

2）具有合理的热负荷。

本工程600MW超临界本生直流锅炉炉膛尺寸大小，是依据所其燃用煤质的着火特性、结渣特性、燃尽特性、粘污特性等种种特性，以及要满足所规定的燃烧效率和控制NOX产生量，选定与燃烧器、容量、配置和其它各项相一致的各种部份尺寸。

炉膛的几何尺寸以及其计算数据（包括炉膛容积热负荷，炉膛断面热负荷，燃烧器区域热负荷等）以及炉膛布置将根据上述煤和灰的特性进行设计和选取的，当在所有工况下燃用特定的设计和校核煤种的时候，炉膛的设计和燃烧器的布置能确保水冷壁管屏的任何一部分，过热器和再热器不会被火焰冲刷，燃烧器之间也不相互影响。

炉膛的设计能保证燃烧完全，并且在炉膛内不发生不可控制的结渣。

当锅炉的出力为B--MCR的时候，炉膛出口的平均烟气温度将大大低于灰的初始变形温度。

沿炉膛宽度方向的对称点上，炉膛出口烟气温度的偏差不大于50°C o另一方面在设计负荷改变时热容量改变剧烈的超临界变压锅炉的时候，要能够适应负荷的高速变化、启动和停止等要求，以达到合理地确定炉膛尺寸、提高效率。

本工程的炉膛主二燃烧器燃烧器是锅炉的主要燃烧设备，其作用是布置燃料和空气的充分混合、及时着火和稳定燃烧。

燃烧器的型式很多，按出口气流的流动性可以分为直流燃烧器和旋流燃烧器。

直流燃烧器的出口射流是不旋转的直流射流和直流射流组，直流燃烧器一般都布置成四角切圆燃烧方式；旋流燃烧器的出口射流是一边旋转，一边向前作螺旋运动，旋流燃烧器均布置成墙式对冲燃烧方式。

锅炉的组成和作用锅炉是发电厂三大主机中最基本的设备。

其作用是使燃料在炉内燃烧放热，加热炉水并生成一定数量、一定压力和一定温度的过热蒸汽。

锅炉的组成和作用锅炉有本体设备、辅助设备和锅炉附件组成。

1、锅炉本体设备是锅炉的主要组成部分，由汽水系统和燃烧系统两大部分组成。

⑴汽水系统汽水系统的组成：一般有省煤器、汽包、下降管、联箱、水冷壁、过热器、减温器等组成。

汽水系统的作用：其主要作用是有效吸收燃料燃烧放出的热量，使炉水蒸发并形成具有一定温度和压力的过热蒸汽。

（要求是安全、高效）⑵燃烧系统燃烧系统的组成：链条锅炉：炉膛、煤道、炉排、空气预热器等；煤粉锅炉：炉膛、煤道、燃烧器、空气预热器等；循环流化床锅炉：炉膛、煤道、布风板、风帽、分离器、返料器、空气预热器等；燃烧系统的作用：其主要作用是使燃料在炉内良好燃烧，放出热量。

（要求是安全、迅速、完全）2、锅炉的辅助设备主要有通风设备、运煤设备、给煤设备、给水设备、除尘设备、除渣设备等。

通风设备：主要包括一次风机、二次风机、返料风机、引风机、烟风道、烟囱等，其作用是提供燃料燃烧所需空气，物料的流化、分离、返送所需空气，并将燃烧生成的烟气排出炉外。

运煤设备：主要包括配煤设备、输煤设备、碎煤设备等，其作用是将原煤配制成合格的燃煤，并送至锅炉煤仓中。

给煤设备：主要包括给煤机，其作用是将锅炉煤仓中的燃煤均匀地送入锅炉。

给水设备：由给水泵和给水管路组成，其主要作用是向锅炉可靠地供水。

除灰、除渣设备：由除尘器、冷渣机、输灰机、输渣机等组成，主要作用是清除烟气中的飞灰和煤燃烧后的灰渣。

3、锅炉附件主要包括安全门、水位计、吹灰器、热工仪表、控制设备等。

4、此外，锅炉本体还包括炉墙和构架。

炉墙是用成来构成封闭的炉膛和烟道，构架是用来支撑和悬吊汽包、炉墙等锅炉部件。

（完整版）锅炉燃烧系统的控制系统设计⽬录1锅炉⼯艺简介 (1)1.1锅炉的基本结构 (1)1.2⼯艺流程 (2)1.2煤粉制备常⽤系统 (3)2 锅炉燃烧控制 (4)2.1燃烧控制系统简介 (4)2.2燃料控制 (4)2.2.1燃料燃烧的调整 (4)2.2.2燃烧调节的⽬的 (5)2.2.3直吹式制粉系统锅炉的燃料量的调节 (5)2.2.4影响炉内燃烧的因素 (6)2.3锅炉燃烧的控制要求 (11)2.3.1 锅炉汽压的调整 (11)3锅炉燃烧控制系统设计 (14)3.1锅炉燃烧系统蒸汽压⼒控制 (14)3.1.1该⽅案采⽤串级控制来完成对锅炉蒸汽压⼒的控制 (14)3.2燃烧过程中烟⽓氧含量闭环控制 (17)3.2.1 锅炉的热效率 (18)3.2.2反作⽤及控制阀的开闭形式选择 (20)3.2.3 控制系统参数整定 (20)3.3炉膛的负压控制与有关安全保护保护系统 (21)3.3.1炉膛负压控制系统 (22)3.3.2防⽌回⽕的连锁控制系统 (23)3.3.3防⽌脱⽕的选择控制系统 (24)3.4控制系统单元元件的选择（选型） (24)3.4.1蒸汽压⼒变送器选择 (24)3.4.2 燃料流量变送器的选⽤ (24)4 DCS控制系统控制锅炉燃烧 (26)4.1DCS集散控制系统 (26)4.2基本构成 (27)锅炉燃烧系统的控制4.3锅炉⾃动燃烧控制系统 (31)总结 (33)致谢 (34)参考⽂献 (35)1锅炉⼯艺简介1.1锅炉的基本结构锅炉整体的结构包括锅炉本体和辅助设备两⼤部分。

1、锅炉本体锅炉中的炉膛、锅筒、燃烧器、⽔冷壁、过热器、省煤器、空⽓预热器、构架和炉墙等主要部件构成⽣产蒸汽的核⼼部分，称为锅炉本体。

锅炉本体中两个最主要的部件是炉膛和锅筒。

炉膛⼜称燃烧室，是供燃料燃烧的空间。

将固体燃料放在炉排上进⾏⽕床燃烧的炉膛称为层燃炉，⼜称⽕床炉；将液体、⽓体或磨成粉状的固体燃料喷⼊⽕室燃烧的炉膛称为室燃炉，⼜称⽕室炉；空⽓将煤粒托起使其呈沸腾状态燃烧、适于燃烧劣质燃料的炉膛称为沸腾炉，⼜称流化床炉；利⽤空⽓流使煤粒⾼速旋转并强烈⽕烧的圆筒形炉膛称为旋风炉。
