cisco交换机的命令行模式

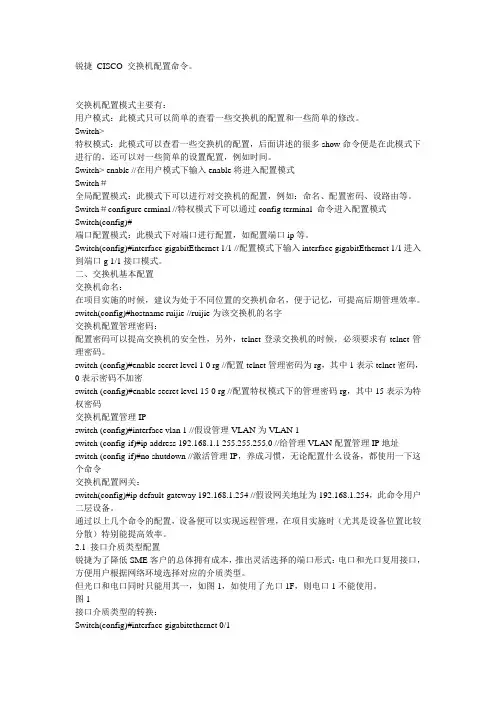

锐捷CISCO 交换机配置命令。

交换机配置模式主要有：用户模式：此模式只可以简单的查看一些交换机的配置和一些简单的修改。

Switch>特权模式：此模式可以查看一些交换机的配置，后面讲述的很多show命令便是在此模式下进行的，还可以对一些简单的设置配置，例如时间。

Switch> enable //在用户模式下输入enable将进入配置模式Switch＃全局配置模式：此模式下可以进行对交换机的配置，例如：命名、配置密码、设路由等。

Switch＃configure erminal //特权模式下可以通过config terminal 命令进入配置模式Switch(config)#端口配置模式：此模式下对端口进行配置，如配置端口ip等。

Switch(config)#interface gigabitEthernet 1/1 //配置模式下输入interface gigabitEthernet 1/1进入到端口g 1/1接口模式。

二、交换机基本配置交换机命名：在项目实施的时候，建议为处于不同位置的交换机命名，便于记忆，可提高后期管理效率。

switch(config)#hostname ruijie //ruijie为该交换机的名字交换机配置管理密码：配置密码可以提高交换机的安全性，另外，telnet登录交换机的时候，必须要求有telnet管理密码。

switch (config)#enable secret level 1 0 rg //配置telnet管理密码为rg，其中1表示telnet密码，0表示密码不加密switch (config)#enable secret level 15 0 rg //配置特权模式下的管理密码rg，其中15表示为特权密码交换机配置管理IPswitch (config)#interface vlan 1 //假设管理VLAN为VLAN 1switch (config-if)#ip address 192.168.1.1 255.255.255.0 //给管理VLAN配置管理IP地址switch (config-if)#no shutdown //激活管理IP，养成习惯，无论配置什么设备，都使用一下这个命令交换机配置网关：switch(config)#ip default-gateway 192.168.1.254 //假设网关地址为192.168.1.254，此命令用户二层设备。

1。CONFIG TERMINAL
VLAN 2
NAME 2
2。特权模式下
VLAN DATABASE
VLAN 2 NAME 2
查看VLAN
SHOW VLAN
删除VLAN
NO VLAN 2
验证：SHOW VLAN BRIEF
在VLAN中添加端口
INTERFACE F0/2 （单端口添加）
sw1(config)#int vlan 1
sw1(config-if)#ip address 172.16.0.1 255.255.0.0
sw1(config-if)#no shutdown
sw1(config)#ip default-gateway 172.16.0.254
//以上是vlan 1接口上配置了管理地址，接在vlan 1 上的计算机可以直接进行telnet 该地址，为了其他网段的计算机也可以telnet 交换机，
r1#show int g0/0 (查看g0/0接口的mac地址)
（2）步骤2：配置交换机端口安全
sw1(config)#int f0/1
sw1(config-if)#shutdown
sw1(config-if)#switch mode access
//以上命令是把端口改为访问模式，即用来接入计算机
sw1(config-if)#speed (10|100|1000|auto)
//speed命令用来配置交换机的接口速度 10-10mbps 100-100mbps 1000-1000mbps auto-自动监测接口速度
（4）配置管理地址
交换机允许被telnet ，这时需要在交换机上配置一个ip地址，这个地址是在vlan接口上配置的

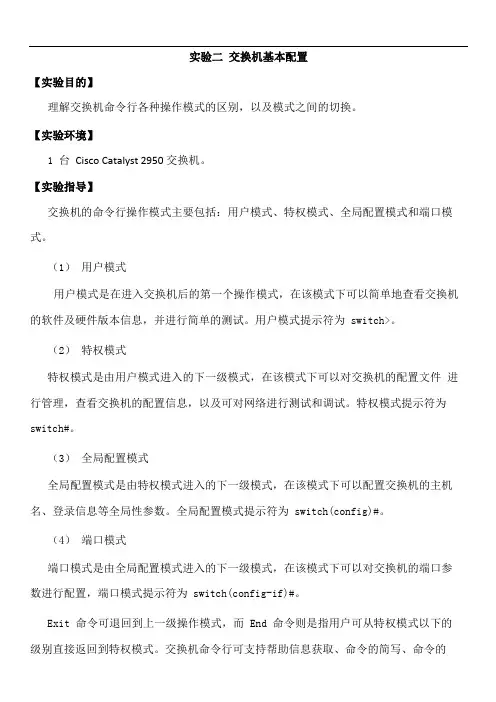

实验二交换机基本配置【实验目的】理解交换机命令行各种操作模式的区别，以及模式之间的切换。

【实验环境】1 台Cisco Catalyst 2950 交换机。

【实验指导】交换机的命令行操作模式主要包括：用户模式、特权模式、全局配置模式和端口模式。

（1）用户模式用户模式是在进入交换机后的第一个操作模式，在该模式下可以简单地查看交换机的软件及硬件版本信息，并进行简单的测试。

用户模式提示符为 switch>。

（2）特权模式特权模式是由用户模式进入的下一级模式，在该模式下可以对交换机的配置文件进行管理，查看交换机的配置信息，以及可对网络进行测试和调试。

特权模式提示符为switch#。

（3）全局配置模式全局配置模式是由特权模式进入的下一级模式，在该模式下可以配置交换机的主机名、登录信息等全局性参数。

全局配置模式提示符为 switch(config)#。

（4）端口模式端口模式是由全局配置模式进入的下一级模式，在该模式下可以对交换机的端口参数进行配置，端口模式提示符为 switch(config-if)#。

Exit 命令可退回到上一级操作模式，而 End 命令则是指用户可从特权模式以下的级别直接返回到特权模式。

交换机命令行可支持帮助信息获取、命令的简写、命令的自动补齐和快捷键等功能。

【实验内容】1. 掌握交换机的基本配置命令交换机命令行操作模式的进入。

基本输入：Switch>enable //进入特权模式Switch#configure terminal //进入全局配置模式Switch(config)#interface fastethernet 0/5 //进入交换机F0/5 的接口模式Switch(config-if)#exit //退回到上一级操作模式Switch(config-if)#end //直接退回到特权模式交换机命令行基本功能。

基本输入：Switch>? //显示当前模式下所有可执行的命令Switch#co ? //显示当前模式下所有以co 的命令Switch#copy ? //显示copy 命令后可执行的参数Switch#clock set 参数//时间设置Switch#show 参数//显示信息命令Switch(config)#hostname 主机名//主机名修改Switch(config)#enable secret 密码//特权模式进入密码Switch(config)#enable password 密码Switch(config)#no enable secret //特权模式取消密码Switch(config)#no enable passwordSwitch(config)#no hostname 主机名//取消主机名设置Switch(config-if)#no shutdown //开启端口Switch(config-if)#shutdown //关闭端口Switch(config)#interfacerange fastethernet 0/1-5 //同种类型多端口配置Switch(config)#interface range fastethernet 0/1-5 ，gigabitethernet 0/1-2//不同类型多端口配置注意：①为了操作简单，退出特权模式和全局配置模式的命令统一用exit。

思科交换机的Line配置模式方法你还在为不知道思科交换机的Line配置模式而烦恼么?接下来是小编为大家收集的思科交换机的Line配置模式教程，希望能帮到大家。

思科交换机的Line配置模式的方法在全局配置模式下，执行line vty或line console命令，将进入Line配置模式。

该模式主要用于对虚拟终端(vty)和控制台端口进行配置，其配置主要是设置虚拟终端和控制台的用户级登录密码。

Line配置模式的命令行提示符为：student1(config-line)#交换机有一个控制端口(console)，其编号为0，通常利用该端口进行本地登录，以实现对交换机的配置和管理。

为安全起见，应为该端口的登录设置密码，设置方法为：student1#config terminalstudent1(config)#line console 0student1(config-line)#?exit exit from line configuration modelogin Enable password checkingpassword Set a password从帮助信息可知，设置控制台登录密码的命令是password，若要启用密码检查，即让所设置的密码生效，则还应执行login命令。

退出line配置模式，执行exit命令。

下面设置控制台登录密码为654321，并启用该密码，则配置命令为：student1(config-line)#password 654321student1(config-line)#loginstudent1(config-line)#endstudent1#write设置该密码后，以后利用控制台端口登录访问交换机时，就会首先询问并要求输入该登录密码，密码校验成功后，才能进入到交换机的用户EXEC模式。

交换机支持多个虚拟终端，一般为16个(0-15)。

设置了密码的虚拟终端，就允许登录，没有设置密码的，则不能登录。
