第三章 手机单元电路图的试图技巧

读懂手机电路图的简单方法
1，了解用途
开始读图之前，首先要了解该不部件使用在什么地方，起什么作用，有什么特点，以及能够达到什么技术指标。

对用途了解的比较清楚，可以帮助维修人员理解电路原理图的指导思想，总体安排以及各种具体的实现技术。

2.化整为零
将总原理图分解成若干基本部分，弄清各部分的重用功能以及每一部分的作用由哪些基本单元电路组成。

有时可以用简单的模块图来表示每一部分的作用以及各部分之间的相互关系。

分解过程中，如有个别元件或某些细节一时不能了解，可以留到后面仔细研究，在这一步，只要求搞清总图大致包括哪些重要的模块。

3，对每个基本单元电路，找出其中的直流通路，交流通路以及反馈通路，以判断电路的静态偏置是否合适，交流信号能否组成放大和传递，引出的信号经过什么样的滤波器.（编辑：精工）。

??????????????????? 第一篇、教你学会看电路图轻松修手机第一节了解电路图一、一套完整的主板电路图，是由主板原理图和主板元件位置图组成的。

1.主板原理图，如图：2.主板元件位置图，如图：主板元件位置图的作用：是方便用户找到相应元件所在主板的正确位置。

而主板原理图是让用户对主板的电路原理有所了解，知道各个芯片的功能，及其线路的连接。

二、相关名词解释电路图中会涉及到许多英文标识，这些标识主要起到了辅助解图的作用，如果不了解它们，根本不知道他们的作用，也就根本不可能看得懂原理图。

所以在这里我们会将主要的英文标识进行解释。

希望大家能够背熟记熟，同时希望大家多看电路图，对不懂的英文及时查找记熟。

如图：以上英文标识在电路图上会灵活出现，比如“扬声器”是“SPEAKER” ，它的缩写就是“SPK”，“正极”是“positive” ，缩写是“P” ，那么如果在图中标记SPKP，那么就证明它是扬声器正极。

所以当有英文不明白的时候，可以将它们拆开后再进行理解，请大家灵活运用。

第二节主板元件位置图一、元件编号每一个元件在主板元件位置图中，都有一个唯一的编号。

这个编号由英文字母和数字共同组成。

编号规则可以分成以下几类：芯片类：以U 为开头，如CPU U101接口类：以J 为开头，如键盘接口J1202三极管类：以Q 为开头，如三极管Q1206二级管类：以D 为开头，如二极管D1102晶振类：以X 为开头，如26M 晶体X901电阻类：以R 或VR（压敏电阻）为开头，如电阻R32 VR211 电容类：以C 为开头，如电容C101电感类：以L 为开头，如电感L1104侧键类：以S 为开头，如侧键S1201电池类：以 B 为开头，如备用电池B201屏蔽罩：以SH 为开头，如屏蔽罩SH1振动器：以M 为开头，如振子M201还有一部分标号是主板上的测试点，以TP 为开头。

二、查找元件功能用户可以根据相应的元件编号去查找主板原理图，从而了解此元件的作用。

初三电路图的学习技巧画电路图题型：1、看实物画出电路图。

2、看图连元件作图。

3、根据要求设计电路。

4、识别错误电路，并画出正确的图。

一般考试就以上四种作图，下面就它们的作图方法详细说明。

(一)看实物画电路图关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。

明确每个元件的位置，然后作图。

顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。

对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文分字，(遇到电压表不理它，当断开没有处理)用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。

并标出中文合字。

首先要清楚有几条支路，每条支路中有几个元件，分别是什么。

特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。

在分点和合点之间分别画支路，有几条画几条(多数情况下只有两条支路)，并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。

(二)看电路图连元件作图方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。

若是并联电路，在电路较长上找出分点和合点并标出。

并明确每个元件所处位置。

(首先弄清楚干路中有无开并和电流表)连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。

直到合点，然后再画另一条支路[注意导线不得交叉，导线必须画到接线柱上(开关，电流表，电压表等)接电流表，电压表的要注意正负接线柱]遇到滑动变阻器，必须一上，一下作图，检查电路无误后，最后将电压表接在被测电路两端。

一，手机原理图的种类：手机电路图共分四类：1，方框图；2，整机电原理图；3，元件排列图；4，彩图。

1，方框图：利用方块形式粗略概述手机的结构与工作原理，方便初学者掌握手机的结构与工作原理，为初学者读懂电原理图打下基础。

2，整机电原理图：利用电子原件符号清楚表示手机中各元器件的连接和工作原理，方便维修时分析电路原理及故障分析。

3，元件排列图：利用元件编号在板位图上标明元件所在位置，方便维修时寻找元件在板上的位置。

4，彩图：即手机照片，方便维修时对照板元件缺损，错位，元件方向。

二，手机电路图的读解原则：1，读图前要打好电子基础，熟悉各种电子元器件符号，特性和用途；电子元器件在电路中的接法；电路中的电流，电压，电阳之间的关系（欧姆定律）。

2，先读懂方框图，大根了解本机的结构（如那种电源结构，那种时钟结构）；然后按所学的原理去分析原理图。

3，读图时先弄懂直流供电电路，后弄懂交流信号通路。

4，手机电路图是有规律的，一般电源居左下；控制居右下。

左射频右逻辑；上收下发中本振。

三，手机电路图的读解方法：1，电源电路读图要点：1），先了解本机属那种电源结构（分三种）以电源集成为核心。

2），从尾插或电池脚开始，找出电池电压（VBATT，B+）输入线；电池电压一般直接供到电源集成块，充电集成块，功放，背光灯，振铃，振动等电路；也可从上述电路回找。

3），在电源集成块，键盘，内联座处找到开机触发线（ON/OFF或标有开关符号）。

4），在电源集成块上找出各路电压输出线（包括电压走向，电压值多少，是恒定的还是跳变的，在那个单元上可以测到该电压）。

1）VDD--逻辑电压给CPU，字库，暂存等电路（1。

8V/2。

8V）2）SYN-VCC（XVCC）时钟电压，使13M电路工作（2。

8V）3）AVCC--音频电压（2。

8V）4）VREF--中频电压（2。

8V跳变）5）3VTX--发射电压（3V跳变）6）SYN-VCC---频合电压（2。

如图：3、查找阻容元件。

如果我们想要查找某一阻容元件，而一块主板上又有那么多的电阻电容，有没有好的方法进行查找呢？其实，也是很简单的，我们只需要找到和阻容元件编号第一位数字相同的主要芯片的元件编号，那么这个阻容元件多数情况下就在这个芯片的周围。

例如：想要查找R201 和C203 的位置。

如图：可以看到，R201、C203与U201的第一位数字相同，所以我们只需要先在主板原理图中找U201的位置，然后只要在它周围查找即可。

如图：第三节主板原理图一、主板原理图中的标识我们只要学会查找主板原理图，就能够根据它去深入的进行维修。

下面我们将对主板原理图中的标识进行解释。

如图：二、各标识的作用1、附加电路：主要将主信号或主电压进行转换或变换的电路。

如下图：是将A VDD 电压通过阻容电路转换为VCC_MT6189的专用电压。

如图：2、线路连接页号提示：为了用户方便查找，在每一条非终端的线路上会标识与之连接的另一端信号的页码。

例如下图：我们想查找FM_INR 和FM_INL 由谁输入到U601 的，那么根据线路连接页号提示，就可以直接寻找第一张电路图，并根据信号描述找到所连接的芯片是U101。

如图：要说明一点，并不是所有机型的电路图都有线路连接页号提示，那么就需要大家多看电路图，因为所有的电路图都是万变不离其宗，能精读一种电路就能一通百通。

3、芯片管脚编号：标明此芯片的管脚编号。

方便用户查找芯片引脚或焊盘。

4、电压名称：标明了芯片所需的电压名称。

电池提供VBAT的电压后，通过电源芯片处理，分别输出7种电压，以供给其他芯片进行工作。

如图：下图为CPU所使用的5种电压，分别为VMEM、VDD、A VDD、VCORE、VRTC如图：。

两小时学会看懂手机电路图电路图的种类常见手机维修中的电子电路图有原理图、方框图、元件分布图、装配图和机板图等(1)原理图原理图就是用来体现电子电路的工作原理的一种电路图，又被叫做"电原理图"。

这种图，由于它直接体现了电子电路的结构和工作原理，所以一般用在设计、分析电路中。

分析电路时，通过识别图纸上所画的各种电路元件符号，以及它们之间的连接方式，就可以了解电路的实际工作时情况。

原理图又可分为整机原理图，单元部分电路原理图，整机原理图是指手机所有电路集合在一起的分部电路图。

(2)方框图(框图)方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。

从根本上说，这也是一种原理图，不过在这种图纸中，除了方框和连线，几乎就没有别的符号了。

它和上面的原理图主要的区别就在于原理图上详细地绘制了电路的全部的元器件和它们的连接方式，而方框图只是简单地将电路(3)元件分布图它是为了进行电路装配而采用的一种图纸，图上的符号往往是电路元件的实物的外形图。

我们只要照着图上画的样子，这种电路图一般是供原理和实物对照时使用的。

(4)机板图机板图的是"印刷电路板图"或"印刷线路板图"，它和元件分布图其实属于同一类的电路图，都是供原理图联系实际电路使用的。

印刷电路板是在一块绝缘板上先覆上一层金属箔，再将电路不需要的金属箔腐蚀掉，剩下的部分金属箔作为电路元器件之间的连接线，然后将电路中的元器件安装在这块绝缘板上，利用板上剩余的金属箔作为元器件之间导电的连线，完成电路的连接。

由于铜的导电性能不错，加上相关技术很成熟，所以在制作电路板时，大多用铜。

所以，印刷电路板又叫"覆铜板"。

但是大家也要注意到：机板图的元件分布往往和原理图中大不一样。

这主要是因为，在印刷电路板的设计中，主要考虑所有元件的分布和连接是否合理，要考虑元件体积、散热、抗干扰、抗耦合等等诸多因素，综合这些因素设计出来的印刷电路板，从外观看很难和原理图完全一致；而实际上却能更好地实现电路的功能。

6. 手机逻辑/音频电路原理图识图实训
廣东轻工職業技术学院
GUANGDONG INDUSTRY TECHNICAL COLLEGE
廣东轻工職業技术学院
GUANGDONG INDUSTRY TECHNICAL COLLEGE
手机逻辑/音频电路原理图识图实训
（1）实训目的 1）掌握手机逻辑/音频电路工作原理的分析方法。 2）熟悉常见手机电路图的英文缩写。 3）掌握手机逻辑/音频电路原理图的识图技巧，能查阅相关资料辨别
各IC功能。 （2）实训器材与工作环境 1）手机射频发射电路原理图（见附录B和附录C），具体识图内容由
指导教师根据实际情况确定。 2）建立一个良好的工作环境。 （3）实训内容 1）准备手机射频发射电路原理图。 2）根据识图方法和电路识别方法，分析手机射频发射电路原理。 3）运用常见手机电路图的英文缩写知识，读懂手机射频发射电路原
3．三频切换电路
摩托罗拉V60是一款三频手机，但它不能在工作 时同时使用两个频段。也就是说，手机在同一时 间只能在某一个频段工作，或者GSM900MHz，或 者DCS1800MHz，或者PCS 1900MHz。若需切换 频段，则需要操作菜单，然后由CPU做出修改， 修改的重点是射频部分。 三频切换控制电路原理如图2-41所示。
路图。 （4）实训报告 根据实训内容，完成手机频率合成器电路原理图识图实训报告。
廣东轻工職業技术学院
GUANGDONG INDUSTRY TECHNICAL COLLEGE
2.3.3 任务三：手机射频发射电路原 理图识图
1．发射TXVCO U350 2．发信前置放大电路 3．末级功率放大器及功率控制电路 （1）GSM PA末级功率放大器（U500） （2）DCS/PCS PA末级功率放大器（U550） 4．功放供电PA_B+产生电路 5. 手机射频发射电路原理图识图实训

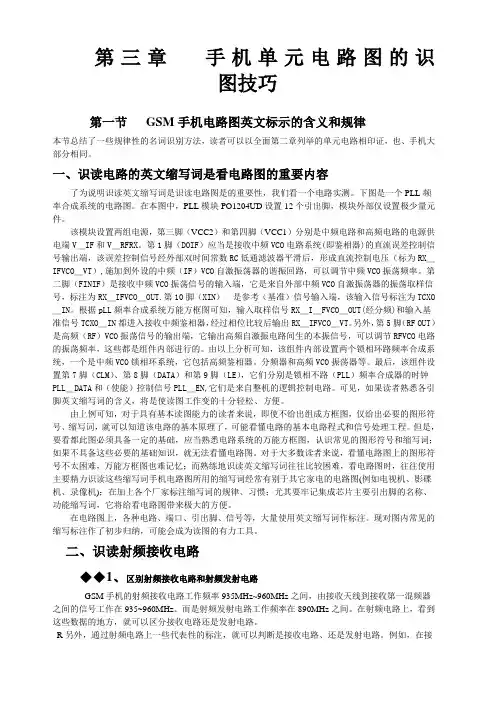

第三章手机单元电路图的识图技巧第一节GSM手机电路图英文标示的含义和规律本节总结了一些规律性的名词识别方法，读者可以以全面第二章列举的单元电路相印证，也、手机大部分相同。

一、识读电路的英文缩写词是看电路图的重要内容了为说明识读英文缩写词是识读电路图是的重要性，我们看一个电路实测。

下图是一个PLL频率合成系统的电路图。

在本图中，PLL模块PO1204UD设置12个引出脚，模块外部仅设置极少量元件。

该模块设置两组电源，第三脚（VCC2）和第四脚（VCC1）分别是中频电路和高频电路的电源供电端V＿IF和V＿RFRX。

第1脚（DOIF）应当是接收中频VCO电路系统(即鉴相器)的直流误差控制信号输出端，该误差控制信号经外部双时间常数RC低通滤波器平滑后，形成直流控制电压（标为RX＿IFVCO＿VT）,施加到外设的中频（IF）VCO自激振荡器的谐振回路，可以调节中频VCO振荡频率。

第二脚（FINIF）是接收中频VCO振荡信号的输入端，它是来自外部中频VCO自激振荡器的振荡取样信号，标注为RX＿IFVCO＿OUT.第10脚（XIN）是参考（基准）信号输入端，该输入信号标注为TCXO ＿IN。

根据pLL频率合成系统万能方框图可知，输入取样信号RX＿I＿FVCO＿OUT(经分频)和输入基准信号TCXO＿IN都进入接收中频鉴相器，经过相位比较后输出RX＿IFVCO＿VT。

另外，第5脚（RF OUT）是高频（RF）VCO振荡信号的输出端，它输出高频自激振电路间生的本振信号，可以调节RFVCO电路的振荡频率，这些都是组件内部进行的。

由以上分析可知，该组件内部设置两个锁相环路频率合成系统，一个是中频VCO锁相环系统，它包括高频鉴相器。

分频器和高频VCO振荡器等。

最后，该组件设置第7脚（CLM）、第8脚（DATA）和第9脚（LE），它们分别是锁相不路（PLL）频率合成器的时钟PLL＿DATA和（使能）控制信号PLL＿EN,它们是来自整机的逻辑控制电路。

用“PWR”来表示开机线或开机键。
诺基亚的电源用“VBB”，“VRX”，“VSYN”和“VXO” 等表示，开机线标识用“PWRON”表示。
爱立信的电源用“VDIG”，“VRAD”，“VVCO”， “VANA”分别表示供逻辑电源、供射频电源、供频率合成 电源、供多模电源。爱立信手机只是在T28手机之后才使 用电源集成块，此前的机型通常是由若干稳压块输出不同 的电压。爱立信的开机线标注“ON／OFF”。三星部分机 型手也机如电此路。图中所涉及英文缩写很多，一般是有规律的， 要善于总结 。
3. 电源电路识别
摩托罗拉电源电路用“VBATT”或“VBAT”表示电池主 电 ，也有用“VB”或“B+”来表示的； R275表示射频供电 2．75V，L275表示逻辑供电电压2．75V；RX275、TX275 分别表示接收电源和发射电源。V1、V2和V3等通常出现 在V998以后的摩托罗拉手机电源 电路中，表示不同电压值； V－EXIT或EXTB+为外电源 ；BOOST-VDD、VBOOST为 升压标称；CHARGC为充电控制标称。
音频电路识别可通过送话器和耳机图形来查找，如：通过 英文缩写来确定是否是接收音频电路，像SPK，SPEAKER， EARPHONE和 EAR等英文标注 。
输入/输出接口(I/O)电路的接口插座或触点常用Jxxx 表示 ， 有时还用CNxxx或Xxxx等来表示。如 底部连接器 、SIM卡 座 、键盘接口、 送话器触点、振铃器触点等。
例如：摩托罗拉系列手机原理电路图中字母表示的器件含 义：U——集成块，Q——三极管、场效应管，Y——晶振， FL----滤波器。
爱立信和诺基亚用字母表示器件：N—— 模拟电路器件， D——数字电路器件 ，V——三极管，Z—滤波器，N或 A—功放，G——振荡器。
