四线式测试原理

四线测试原理四线测试是一种用于电路测试的方法，它通过四条测试线（两条电源线和两条信号线）来检测电路的性能和工作状态。

四线测试原理是基于电路中的电阻、电压和电流的关系，通过对电路进行不同的电压和电流测试，来判断电路的质量和性能。

在进行四线测试时，首先需要连接两条电源线，分别为正极和负极，用于提供电源给被测试的电路。

然后再连接两条信号线，分别为正信号和负信号，用于传输测试信号。

通过这样的连接方式，可以有效地避免测试线的电阻对测试结果的影响，从而保证测试的准确性。

四线测试原理的关键在于消除测试线的电阻对测试结果的影响。

在传统的两线测试中，测试线的电阻会对测试结果产生较大的影响，导致测试结果不准确。

而四线测试通过独立的电源线和信号线，可以有效地消除测试线的电阻对测试结果的影响，从而得到更加准确的测试结果。

在进行四线测试时，需要注意以下几点原则：1. 电源线和信号线需要分开连接，不能混在一起，以免电源线的电阻对信号线产生影响。

2. 测试线的电阻需要尽量小，以减小对测试结果的影响。

3. 测试仪器需要具有较高的灵敏度和精度，以保证测试结果的准确性。

通过四线测试原理，可以得到电路的准确电阻、电压和电流等参数，从而判断电路的性能和工作状态。

四线测试方法已经被广泛应用于电子电路、通信设备、电力系统等领域，成为了一种重要的电路测试方法。

总之，四线测试原理是一种基于电路中的电阻、电压和电流的关系，通过消除测试线的电阻对测试结果的影响，来判断电路的性能和工作状态的测试方法。

它的准确性和可靠性使其成为了电路测试领域中的重要方法，为电路的设计和维护提供了重要的技术支持。

精密四线式线材测试机线材测试机是应用于线材领域中的一种测试设备，其作用是通过对线材进行测试，判断线材的质量和性能，达到控制生产和保障使用的目的。

现在市场上出现了多种类型的线材测试机，其中较为主流的是四线式线材测试机。

本文将为大家介绍这种精密四线式线材测试机的原理、功能、参数以及应用范围等方面的内容。

原理和功能四线式线材测试机主要依靠电阻测量原理进行测试。

它通过四条导线连接被测试的线材，将电流引入待测试的线材，然后测量其两端的电压和电流并进行比较，从而获得线材的电阻值。

四线式测试机的测试原理可以有效地避免导线电阻对测试结果的影响，因此它具有极高的测试精度。

在功能方面，四线式线材测试机可以进行以下类型的线材测试：•电阻测试•绝缘测试•电缆长度测试•张力测试•扭矩测试参数介绍精密四线式线材测试机的参数是决定其性能和精度的关键因素，下面我们将对其主要参数进行简单介绍：•测试精度：一般来说，精密四线式线材测试机的测试精度可以达到0.1%以内，甚至可以达到0.01%以上。

•测试范围：不同的测试机型号具有不同的测试范围，一般来说电阻测试范围为0.1μΩ-1kΩ，电压测试范围为1mV-1000V。

•建议工作温度：测试机的性能会受到环境温度的影响，因此建议工作75%RH。

温度与湿度一般为5℃35℃和50%RH•外形尺寸：精密四线式线材测试机的尺寸大小一般是415mm×300mm×143mm。

•重量：测试机的重量要求不高，一般在10kg以内。

应用范围精密四线式线材测试机是一种比较常见的测试设备，其应用范围较为广泛。

以下是该测试机在不同行业中的主要应用领域：电子行业精密四线式线材测试机主要应用于电子行业中的电阻和电容测试，可以测量各种电阻和电容器的质量和性能。

例如电感器、变压器、磁珠等电子元器件的测试。

机械行业在机械行业中，这种测试机主要应用于各种线材的质量检测和维护。

例如金属线材、塑料线材、电缆等线材的测试。

接地电阻测试仪原理与分类
接地电阻测试仪是一种用于测量接地系统中接地电阻的仪器。

其原理是利用电流-电压关系进行测量。

当测试仪施加一个已知的电
压到接地系统中，根据欧姆定律，通过接地系统的电流与施加的电
压之比可以得出接地电阻的数值。

接地电阻测试仪根据其工作原理和结构特点可以分为几种不同
的分类。

首先是按照工作原理的不同，可以分为三线式接地电阻测
试仪和四线式接地电阻测试仪。

三线式接地电阻测试仪是通过两个
测试线测量接地电阻，而四线式接地电阻测试仪则通过两对测试线，一对用于施加电流，另一对用于测量压降，从而消除了测试线的电
阻对测试结果的影响，提高了测试的精度。

其次，根据测试仪的使用场景和特点，可以将接地电阻测试仪
分为便携式接地电阻测试仪和台式接地电阻测试仪。

便携式接地电
阻测试仪适用于现场测试，具有携带方便、操作简单等特点；而台
式接地电阻测试仪一般用于实验室或固定的测试场所，具有更高的
测试精度和稳定性。

另外，根据测试仪的测量范围和精度不同，还可以将接地电阻
测试仪分为不同的型号和规格，例如某些测试仪器可以测量较小的接地电阻，而另一些则适用于大型接地系统的测试。

总的来说，接地电阻测试仪根据其原理和特点可以分为不同的类型，每种类型都有其适用的场景和特点，用户在选择测试仪时需要根据实际需求进行选择。

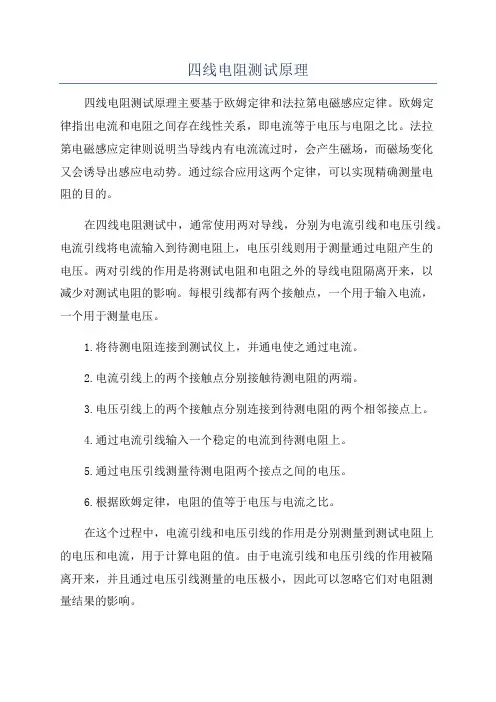

四线电阻测试原理
四线电阻测试原理主要基于欧姆定律和法拉第电磁感应定律。

欧姆定
律指出电流和电阻之间存在线性关系，即电流等于电压与电阻之比。

法拉
第电磁感应定律则说明当导线内有电流流过时，会产生磁场，而磁场变化
又会诱导出感应电动势。

通过综合应用这两个定律，可以实现精确测量电
阻的目的。

在四线电阻测试中，通常使用两对导线，分别为电流引线和电压引线。

电流引线将电流输入到待测电阻上，电压引线则用于测量通过电阻产生的
电压。

两对引线的作用是将测试电阻和电阻之外的导线电阻隔离开来，以
减少对测试电阻的影响。

每根引线都有两个接触点，一个用于输入电流，
一个用于测量电压。

1.将待测电阻连接到测试仪上，并通电使之通过电流。

2.电流引线上的两个接触点分别接触待测电阻的两端。

3.电压引线上的两个接触点分别连接到待测电阻的两个相邻接点上。

4.通过电流引线输入一个稳定的电流到待测电阻上。

5.通过电压引线测量待测电阻两个接点之间的电压。

6.根据欧姆定律，电阻的值等于电压与电流之比。

在这个过程中，电流引线和电压引线的作用是分别测量到测试电阻上
的电压和电流，用于计算电阻的值。

由于电流引线和电压引线的作用被隔
离开来，并且通过电压引线测量的电压极小，因此可以忽略它们对电阻测
量结果的影响。

与传统的两线电阻测试方法相比，四线电阻测试具有更高的精度和准确性，特别适用于对低阻值电阻的测量。

四线电阻测试可以排除掉导线电阻和接触电阻对测量结果的影响，提高了测试精度，对于需要高精度和高稳定性的电阻测量非常重要。

1.四线电阻式工作原理电阻触摸屏的主要工作部分是一块与显示器表面非常配合的ITO 导电面，它由上下两层组成。

上线层是PET 基材的ITO 薄膜（Film ）；下线层是PET 基材的ITO Film 或玻璃基材的ITO Glass 。

在两层线路之间有许多细小（小于千分之一英寸）的透明绝缘点把它们隔开绝缘，所有的电阻将由两条引线各自引出，即上下线路各有两根引线。

触摸屏都依据这一工作原理。

四线式触摸屏在上线、下线ITO 层分别有两根平行银线，故称为四线式。

在第一个0.01秒时在工作面的X 轴方向的一端上加5V 电压，另一端加0V 电压，这样就能形成一个均匀分布的平行电压场，在第二个0.01秒时在Y 轴方向的一端上加5V 电压，另一端加0V 电压，如此交流更替。

当手指触摸到屏幕时，手指的压力使ITO Film 的导电层与ITO Glass 的导电层接触，控制器检测到这个接通点后通过计算接触点所在的电压与两条边线上的电压的大小比例关系，就可得出接触点所在位置的x 坐标，此时，引脚1与引脚2起到探笔的作用。

同理，在第二个0.01秒可得出接触点所在位置的y 坐标，由此就确定了接触点的位置。

如图1、图2所示：接触点所在位置的计算方法：假设屏幕的横向距离为a ，纵向距离为b ，第一个0.01秒，在X 轴方向所加电压为U x ，接触点所在的横坐标为x ，电压为u x ，第二个0.01秒，在Y 轴方向所加电压为U y ，接触点所在的纵坐标为y ，电压为u y ，则接触点的横、纵坐标的计算公式如下：u xU x y bu y U yx a 引脚2引脚2图1：在第一个0.01秒测得x 坐标图2：在第二个0.01秒测得y 坐标引脚1引脚12. 五线电阻式工作原理五线式与四线式的基本工作原理大致相同。

两者的区别在于：四线式的四根引脚分为两组，各分布于上线路和下线路表面ITO 导电层的边线上。

而五线式的五根引脚中有四根分布在下线路导电层的四个角上，另一根共通线分布在上线路层上，起到探笔的作用。

四线式测试技术研究本文详细介绍了低阻四线式测试技术的原理，以及四线式飞针、四线式针床的实际工作过程，并以飞针低阻四线式测试进行实验。

一、前言随着电子技术的迅猛发展，印制线路板（PCB）的制作层数越来越高、线路密度越来越密、焊盘尺寸越做越小，客户对板的要求越来越严。

通常情况下，PCB 的开短路测试测试参数值中的开路阻抗设为25Ω，线路阻值大于25Ω时机器判断为开路，小于25Ω时机器判断为合格，对于阻值小于25Ω的线路则无法精确测试出其实际电阻值，25Ω以下的线路成为测试盲区。

在实际生产中发现PCB的某些缺陷，如孔内无铜、空洞、铜薄、线幼、线路缺口等问题均会影响到线路阻值，当阻值小于25Ω时，用通常的开短路测试方法来测试以上缺陷板时，测试结果显示PASS，但客户经过高温焊接后阻值发生变化，导致开路问题发生，最终导致客户投诉，严重的还需向客户赔款。

二、现状经对我司某客户退回的板进行问题分析发现，在反馈的244 块开路缺陷板中，其中过孔阻值大于25Ω的板有6 块，过孔阻值小于25Ω的板有51 块，其它类型开路问题板187 块，而过孔阻值小于25Ω的51 块板退去元件上机测试后的结果显示为PASS,重新测试这51 块板的开路阻值，阻值分布在1.21Ω-23.4Ω之间（详见下表），从表中数据可以看出，被退回的244 块开路缺陷板中，阻值小于25Ω的数量共51 块，占总数的比例为20.9%，此部分板是由测试机判断测试结果为PASS 而正常出货的，现有测试机根本无法检测出，我们必须寻找一种新的测试方法，降低客户投诉。

序号阻值（Ω）序号阻值（Ω）序号阻值（Ω）序号阻值（Ω）1 3.8 14 3.8 27 10.2 40 3.52 4.8 15 22.7 28 10.4 41 2.33 4.8 16 22.4 29 14.8 42 3.24 6.8 17 23.4 30 3.2 43 4.15 10.8 18 3.6 31 3.5 44 2.66 6.8 19 7.2 32 1.25 45 1.97 7.3 20 10.8 33 2.2 46 3.08 3 21 8 34 5.6 47 2.09 2.8 22 4.9 35 2.6 48 7.410 8 23 5.6 35 1.21 49 2.611 4.6 24 8.4 37 2.5 50 9.412 6.4 25 5.8 38 4.2 51 3.613 10.8 26 4.2 39 4.8三、二线测试与四线测试原理对比1、普通二线测试原理通常的开短路测试方法即为普通二线测试，如下图所示，二线测试是目前普遍应用的一种方案。

測試機二線、四線量測說明任何經由治具探針或探棒進行各種量測時，因為與待測物接觸的關係，接觸面的品質、面積、接觸力量均會直接影響測試，產生所謂的【接觸電阻】，進而影響到量測品質。

為有效解決因【接觸電阻】導致低阻值量測時，影響測量結果與品質，所以發展出四線式的測量模式，在進行測量測試作業時，得以有更高品質的選擇與保障。

二線式測試原理二線式測試的工作原理，係在待測點的兩端，藉由治具探針將量測所需工作電壓，傳導至待測點上，形成迴路。

系統即可依據迴路上的導通電流，計算出其阻值。

優點是成本較為便宜，作業簡單方便。

缺點則是量測結果無法排除【接觸電阻】帶來的量測誤差。

低阻量測規格：20Ω（最佳）四線式測試原理四線式測試的工作原理，則是在待測點的兩端，再加上一組探針，形成第二個迴路，來量測兩測點間的電流值，原先的第一個迴路，則負責供應量測所需電流。

如此一來，即可避免【接觸電阻】帶來的量測誤差，達到精確的測量結果。

要進行此種模式的測試，當然除了測試機的選擇外，灑針方式與治具都須整體配合，才可達到四線式的測量模式。

接觸電阻接觸電阻測點電阻接觸電阻接觸電阻測點電阻二線治具探針四線治具探針治具探針待測PCB待測點待測PCB待測點T2 R2 R R3 T3T1 T4R2 R4RT1—T2＝R1＋R2RT1—T3＝R1＋R＋R3RT3—T4＝R3＋R4RT2—T4＝R2＋R＋R4∴R＝（RT1—T3＋RT2—T4 ）－（ RT1—T2+RT3—T4 ）／2 四線式測試的限制条件同一網路需可找到四個測點---最理想的狀況是同一端點可設兩根針量測值範圍---第二種理想的狀況量測值範圍---第三種理想的狀況量測值範圍若不屬上述三種理想狀況，則無法使用四線式測試。

电阻的高精度测试（四线开尔文测试）以下内容均为个人根据多年军品级电阻夹具设计、测试设备设计经验得出的一些知识以用于分享，对不正确有偏差的部分欢迎交流。

对于分立元件，阻容感是最常见最基本的元件，随着科学技术以及社会需求的发展，各类电子产品都呈现出模块化、集成化、小型化、低功耗的方向发展，模块化便于组装、维修更换，集成化便于多个功能集合于一体，小型化便于最终产品做出来空间更小，低功耗便于节能。

对于电阻类产品，主要参数为电阻值、功率、电阻温漂系数等，针对不同材料及工艺，电阻各个参数性能差异大，同时也在不同应用领域有着不同的作用，典型的比如普通陶瓷厚膜、薄膜电阻，在使用时设计人员都希望其阻值精度高，而温漂系数越低越好，这代表着电阻在不同温度下其阻值变化越小，例如在电源控制中，电源模块工作发热时或使用环境温度高时电阻阻值几乎不变，这样情况下电源稳定性兼容性更好，而对于测温领域的热敏电阻，则是希望温漂系数变化较大，与电阻值形成一定的比例关系，实时监控电阻的阻值，通过该比例关系换算出当时的温度，最常见的铂电阻PT100、PT1000。

所以根据不同使用环境，对电阻的不同参数要求不一样。

本次谈一下陶瓷电阻，现工艺主要为薄膜、厚膜这两种工艺，如果简单描述此类电阻的生产工艺就是：在陶瓷基板上印刷上一层有规则图形的金属浆料，一般在一块基板上印刷N多个电阻尺寸的图形或线条，再将该陶瓷基板根据单个电阻尺寸进行划片，划片后再经过激光调阻，把每一个电阻的阻值进行测试，通过激光将陶瓷基板上的浆料去除掉以得到想要的阻值，再将每个电阻分割下来，每个陶瓷片的两端进行金属化，然后将每个电阻片中间的金属浆料上增加玻璃釉，这样电阻就成形了（其它细节工艺暂不阐述）。

对于电阻的阻值，常规分为低阻、中阻、高阻，从电阻生产、分销行业内，从10Ω至2MΩ称为中阻，高于这个范围的为高阻，低于这个范围的称为低阻，对于中阻产品使用频率最高，其生产成本分摊下来也较低，一般售价几厘钱或几毛钱一颗，而对于mΩ、GΩ、TΩ级别的电阻，都要几块几十甚至几百一颗。

（回答waiwai16y）电阻式四线、五线的工作原理、区别和线路设计：四线电阻式：当手触到TP时，控制器给X轴加5V电压，Y方向取值，即控制器以Y 轴的一根引线和X轴的低电平引线得出一电压u1经过百万分之一秒后，Y轴加5V电压，X方向取值，控制器从X轴的一根引线和Y轴的低电平引线得出一电压u2，这样得出两个关于uX,uY的函数，然后由控制器经过运算功能得出X、Y坐标位置，即可确定手指点触的位置.（注：电阻R变化跟L变化成正比，即线性变化，用万用表测得R即可推知L.五线电阻式：控制器给上线加上一正电压，下线四条引线相当于接地，当手指接触TP 时，上线受压与下线导通，电流从上线导入，从舔触位置流到下线，从下线得四根引线流出，控制器分别得到四个电流数量I1、I2、I3、I4，以及相关函数，并通过运算可知道点触的位置。

注：取测量值只取决于下线路，上线路只起到一导线的作用，四线与五线区别在于四线式TP有所损坏，则不能正常工作，而五线式TP即使有刮伤也能正常工作，因为五线式TP 是上线印银胶，五线式TP是下线玻璃层取得X、Y坐标，上线仅起到导通作用，而四线式是由上、下线确定X、Y坐标，所以五线TP上线破坏还可以继续使用,故使用寿命较长。

5线电阻屏就是x y轴都在下线路完成功能控制，而上线只起导通作用，所以要做好5线屏主要是线性和准度，10寸以上的大屏会容易一些，10寸以下的屏就比较难！Touch panel主要是要求在一面工作需要电阻网络布局非常好才能够保证线性的要求！五线屏的布线方法：在靠近panel的4边用金属导体间隔线扯匀panel的电阻及平衡panel的电场，间隔距离和线的大小有一个公式计算。

由于五线功能均由下线完成，下线是一个电场他有扩散和收缩，为了控制好线性，他的AG线则设计成为间隔状的金属线来拉伸和互补电场，让线性达到要求！这个AG线间隔状的距离和位置是要根据下线ITO材料电场的扩散和收缩方向、大小来计算和确定的，驱动面不一样大小，那么这个AG线间隔状的距离和位置是不一样的！他们的制造工艺基本要求一样，只是设计上有所不同！材料的要求、panel的品质要求也基本一致！EE-1503-IN-W5R-C 下线银胶 2003-06-19EE-1503-IN-W5R-C 下线耐酸 2003-06-19五线电阻触摸屏的线路设计上图AG金属间隔线设计不好的线性效果！下图为AG金属间隔线设计较好的线性效果！。

低阻四线测试原理内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
1、普通二线测试原理
通常的开短路测试方法即为普通二线测试，如下图所示，二线测试是目前普遍应用的一种方案。

二线测试只有一个回路，所测得的阻抗为R1+R2＋Rpcb，即所测得的阻抗为馈线电阻和待测线路阻值之和，故无法精确测定被测PCB 之低阻值。

但因为开路测试的条件一般为20Ω，故馈线电阻影响不大，可以忽略不计。

二线测试的精度虽然不高，但是用来判断线路的开短路已经能满足绝大部分的印制线路板的需要。

但仅适用于完全断线、完全孔断之测试，对于低阻值测试则无能为力。

2、低阻四线测试原理
开尔文连接方式（或称四线测试方式）如下图所示，开尔文连接有两个要求：对于每个测试点都有一条激励线和一条检测线，二者严格分开，各自构成独立回路；同时要求检测线必须接到一个有极高输入阻抗的测试回路上，使流过检测线的电流极小，近似为零。

激励线即是电流供给回路，检测线即是电压测定回路，电流、电压两回路各自独立。

电流供给回路两端子与电压测定回路两端子共计四端子，故称四线测试。

V≒I1 x Rpcb（因I2 (小电流)再乘上小电阻得到更小的压降），因电压表的内部阻抗非常高（MΩ级），远远大于电压测定回路的馈线电阻R3 和R4（Ω级），使得几乎全部的电流流经过Rpcb，流经电压表的电流I2 几乎为零，故所量到的电压也几乎是Rpcb 本身的压降，馈线电阻完全可以忽略，使所测得的
Rpcb 几乎近似于Rpcb 本身，由此可精确测定被测PCB 之微小阻值，其四线测试的测试精度可达到mΩ级。

四线测试原理四线测试原理是指利用四根线分别连接被测电路的四个端口，通过对这四个端口的测试，可以得到被测电路的各种参数，如电阻、电容、电感等。

这种测试原理在电子电路领域中应用广泛，是电路测试中常用的一种方法。

首先，我们来看一下四线测试原理的基本原理。

在传统的电路测试中，由于测试线的电阻和电感会对测试结果产生影响，因此无法准确地得到被测电路的参数。

而四线测试原理采用四根线分别连接被测电路的四个端口，其中两根线用于施加电压或电流，另外两根线用于测量电压或电流，从而可以消除测试线本身的影响，得到准确的测试结果。

在实际应用中，四线测试原理常常用于测量电阻。

当我们需要测量一个电阻的值时，传统的两线测试方法会受到测试线本身电阻的影响，无法得到准确的结果。

而使用四线测试原理，可以通过两根线施加电压，另外两根线测量电流，从而得到准确的电阻值，而不受测试线电阻的影响。

除了电阻之外，四线测试原理也可以用于测量电容和电感。

在测量电容时，可以通过施加一个知道频率的交流电压，测量通过电容的电流，从而得到准确的电容值。

而在测量电感时，可以通过施加一个知道频率的交流电流，测量通过电感的电压，从而得到准确的电感值。

总的来说，四线测试原理通过消除测试线本身的影响，可以得到准确的电路参数测试结果，是一种非常实用的测试方法。

在实际工程中，我们常常会遇到需要测量电路参数的情况，因此了解四线测试原理并掌握其应用方法对于工程师来说是非常重要的。

综上所述，四线测试原理是一种通过消除测试线本身影响，得到准确电路参数测试结果的方法，应用广泛且实用性强。

在电子电路领域中，掌握四线测试原理对于工程师来说是非常重要的，可以帮助他们准确地测量电路参数，提高工作效率，确保电路设计和测试的准确性。

四线式测试原理范文四线式测试是一种常用的电气工程测试方法，用于测试电路的连通性和功能性。

它主要通过四根导线连接被测试设备，分别是电源线、地线、信号线和测量线，通过对信号线和测量线施加不同的信号和电压，来检测电路的各种参数和功能。

下面将详细介绍四线式测试的原理和应用。

一、四线式测试原理1.电路连通性测试：通过向电路施加电压或信号，然后测量信号线和测量线之间是否有电压或信号的变化来判断电路是否连通。

当电路正常时，信号线和测量线之间会有电压或信号传输，而当电路中断时，信号线和测量线之间则不会有电压或信号传输。

2.电路参数测试：通过向电路施加不同的电压或信号，然后测量电路中的电流、电阻、电压等参数来检测电路的各种参数。

通过这些参数的测量，可以判断电路的性能是否正常，或者是否存在故障。

3.电路功能测试：通过向电路施加特定的信号，然后测量电路的输出信号或响应来检测电路的功能。

例如，对于一个开关电源，可以向其输入电源电压，然后通过测量输出电压来判断开关电源的功能是否正常。

二、四线式测试应用1.电气工程中的连通性测试：在电气工程中，电路的连通性是非常重要的，特别是在大型工业设备或电力系统的安装、调试和维护中。

四线式测试通过检测电路是否连通，可以及时发现电路中的故障或连接问题，并对其进行修复，保证电路的正常运行。

2.电路参数测试：四线式测试可以通过测量电流、电压、电阻等参数来评估电路的性能。

这对于电路的设计、生产和维护非常重要。

例如，在电路设计中，通过测试电路中的电阻和电流来验证电路设计的正确性；在电路生产中，通过测试电芯的电压和容量来确保电池的质量；在电路维护中，通过测试电路的电阻和电压来判断电路中的故障。

3.电路功能测试：通过施加特定的信号和电压，然后测量电路的输出信号或响应，可以对电路的功能进行测试。

这在电子设备的制造和维护中非常重要。

例如，在手机制造中，通过对手机各个部分的功能进行测试，如摄像头、屏幕、扬声器等，以确保手机的各项功能正常；在汽车制造和维护中，通过测试车辆的各个部件的功能，如引擎、刹车系统等，以确保车辆的安全性和性能。

四线开尔文测试原理1. Ohm定律：Ohm定律表明，电流I通过电阻R产生的电压V与I和R成正比。

即V=I×R。

2.电压分压公式：电压分压公式表明，当电流经过一个电阻时，在电阻两端产生的电压与电流与两个电阻之比相等。

即V₁=I×R₁，V₂=I×R₂。

3.电缆电阻：当电流通过电阻测量仪时，通常会发生电缆电阻。

电缆电阻是电缆导线本身的电阻，会对电流测量造成误差。

4.接触电阻：接触电阻是指测量电路中的连接器和连接点所引入的电阻。

接触电阻同样会对电流测量造成误差。

基于以上原理，四线开尔文测试的步骤如下：1.通过电流源I₁将电流注入待测电阻的第一个端点。

2.通过电流源I₂将电流注入待测电阻的第二个端点。

3.使用电压测量仪V₁在第一个端点测量电压。

4.使用电压测量仪V₂在第二个端点测量电压。

5. 通过Ohm定律和电压分压公式计算电阻值。

根据Ohm定律，电阻R=V/R。

由于四线开尔文测试将电流和电压测量分别进行，通过测量电压可以绕过电缆电阻和接触电阻的影响。

测量电流时，电流源I₁、I₂的输出电压和电流注入接点的电压相减，可以去除电缆电阻和接触电阻的误差。

测量电压时，可以通过电流源I₂和电流测量仪V₂之间的电压进行分压，消除电缆电阻和接触电阻。

1.准确性高：通过消除电缆电阻和接触电阻的影响，可以获得更准确的电阻值。

2.快速性：四线开尔文测试可以在短时间内完成，提高了测试效率。

3.适用范围广：四线开尔文测试适用于各种电阻值的测量，从几毫欧姆到几百兆欧姆的范围都可以应用。

4.稳定性高：四线开尔文测试可以消除电缆电阻和接触电阻的影响，提高了测量结果的稳定性和可靠性。

总结起来，四线开尔文测试通过分离电流和电压测量，可以消除电缆电阻和接触电阻的影响，从而获得更准确、稳定的电阻测量结果。

它广泛应用于科学研究、电子工程、自动化控制等领域中的电阻测量。

低电阻测试仪原理低电阻测试仪是一种用于测试电路、电线、电缆等低电阻元件的仪器设备。

它的原理是基于欧姆定律和四线法测量原理。

本文将详细介绍低电阻测试仪的原理及其在实际应用中的作用。

一、欧姆定律欧姆定律是描述电流、电压和电阻之间关系的基本定律。

根据欧姆定律，电阻的大小与电流和电压之间的关系可表示为以下公式：R = V/I其中，R代表电阻的大小，V代表电压，I代表电流。

欧姆定律说明了当电流通过电阻时，电阻对电流的阻碍程度。

二、低电阻测试仪的原理低电阻测试仪通过应用欧姆定律和四线法测量原理，来确定低电阻元件的电阻值。

四线法测量原理（也称为Kelvin法）是一种相对较精确的电阻测量方法，它能够消除导线电阻对测量结果的影响。

四线法测量原理利用了两对不同功能的电极。

一对电极用于施加电流，另一对电极用于测量电压。

通过这种方式，能够在测量中消除导线电阻。

低电阻测试仪一般使用恒流源进行电流的施加，通过在被测元件上通过虚拟短路形成恒定的电流。

同时，在测量电压时，测试仪通过另一对电极测量被测元件的两个端点之间的电压。

三、低电阻测试仪的应用低电阻测试仪在各个领域具有广泛的应用，主要用于电路、电线、电缆等低电阻元件的测试。

以下是低电阻测试仪在几个重要领域的应用：1. 电力行业：在电力行业中，低电阻测试仪常用于电缆接头的测试与维护，以确保电缆连接质量，避免因连接不良导致的能量损失和安全隐患。

2. 电子制造业：在电子制造过程中，低电阻测试仪可以用于检测电子元件焊接质量、电路板导线质量等，确保电路可靠性和产品品质。

3. 航空航天领域：在航空航天领域，低电阻测试仪被广泛用于飞机的电气系统测试，以确保飞机的正常运行和飞行安全。

4. 汽车工业：低电阻测试仪在汽车工业中用于测试汽车线束、电气连接器等，以保证汽车电器系统的可靠性。

综上所述，低电阻测试仪基于欧姆定律和四线法测量原理，通过施加恒定电流和测量电压来测量低电阻元件的电阻值。

它在电力、电子、航空航天和汽车等领域有着广泛的应用。
