【化学】图像题 pH的变化图像考点解析（Word版附答案）（word）一、化学图像题 pH的变化图像（稀释或中和）1．如图是对实验绘制的相关变化的图形,其中实验结果与图形对应准确的是（）A．图①是向一定量的稀盐酸和氯化钙的混合溶液中不断加入碳酸钠溶液至过量B．图②是向硫酸中加水,溶液pH的变化C．图③是向饱和食盐水中不断加水,溶液中溶质的质量变化D．图④是向一定量硫酸铜溶液中不断加入锌粉,溶液的质量变化【来源】2019年广东省粤西地区中考二模化学试题【答案】A【解析】【分析】碳酸钠先与盐酸反应，再与氯化钙反应，向饱和食盐水中不断加水，溶液中溶质质量不变，在没有加锌粉前溶液质量不能是零。

【详解】A、碳酸钠先与盐酸反应，再与氯化钙反应，所以一开始没有沉淀产生，故A正确；B、向硫酸中不断加水pH值不能到7，故B不正确；C、向饱和食盐水中不断加水，溶液中溶质质量不变，故C不正确；D、在没有加锌粉前溶液质量不能是零，故D不正确。

故选A。

【点睛】向硫酸中不断加水pH值不能到7。

2．下列四个图象，分别对应四种操作过程，其中正确的是（）A．向氢氧化钠溶液中加入足量水稀释B．某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体C．向氯化铁和盐酸的混合溶液中加入过量氢氧化钠溶液D．向两份同体积和相同质量分数的盐酸溶液中分别加入足量的铁粉和镁粉【来源】备战2020中考化学考题专项训练——专题三：酸和碱【答案】C【解析】【详解】A、向氢氧化钠溶液中加入足量水稀释，pH值逐渐减小，但不能小于7；故选项错误；B、某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体，溶质质量分数逐渐变大，待达到饱和状态时，质量分数不在改变；故选项错误；C、向氯化铁和盐酸的混合溶液中加入过量氢氧化钠溶液，氢氧化钠先与稀盐酸反应产生氯化钠和水，然后与氯化铁反应产生氢氧化铁沉淀；故选项正确；D、向两份同体积和相同质量分数的盐酸溶液中分别加入足量的铁粉和镁，产生氢气质量相等，但镁的金属活动性强，反应速率快，图像的斜率大；故选项错误；故选：C。

3．向稀盐酸中加入Z物质，其pH变化情况如图所示，则Z物质是（）A．H2O B．AgNO3固体C．浓盐酸D．KOH固体【来源】2016年初中毕业升学考试（重庆B卷)化学（带解析)【答案】B【解析】试题分析：A、向稀盐酸中加入水，酸性逐渐变弱，pH越小， pH应逐渐变大，错误；B、稀盐酸与硝酸银溶液反应生成氯化银沉淀和硝酸，反应前后酸性强弱程度不变，pH不变，正确；C、向稀盐酸中加入浓盐酸，酸性增强， pH应逐渐变小，错误；D、向稀盐酸中加入氢氧化钾固体，生成氯化钾和水，完全反应时显中性，继续加入氢氧化钾，显碱性，pH 逐渐变大，错误。

故选B．考点：酸的化学性质、溶液的酸碱性与pH值的关系4．在AlCl3溶液中逐滴加入NaOH溶液至过量，发生如下反应：3NaOH+AlCl3=Al(OH)3↓+3NaCl, Al(OH)3+NaOH=NaAlO2+2H2O。

已知NaAlO2易溶于水，则下列图像不正确的是( )A．B．C．D．【来源】2017-2018学年沪教版九年级化学第7章应用广泛的酸、碱、盐单元测试卷【答案】A【解析】【分析】【详解】A、图中所示，随着氢氧化钠溶液的滴加，溶液中水的质量逐渐增大，当加入一定量时会出现滴加氢氧化钠溶液，而水的质量不增加的阶段而后继续增加；而反应的事实却是溶液中水会随着氢氧化钠溶液的滴加而不断增加，选项A错误；B、图中所示，随着氢氧化钠的滴加，溶液中的氯化铝不断形成氢氧化铝沉淀，沉淀质量逐渐增加。

至完全反应后，随着氢氧化钠的滴加沉淀逐渐减少。

符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2的反应事实，选项B正确；C、图中所示，溶液的pH逐渐变大，符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，溶液渐呈中性，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2而使溶液逐渐呈碱性的反应事实，选项C正确；D、图中所示，随着氢氧化钠溶液的滴加，溶液中铝元素质量减少至完全消失，之后随着氢氧化钠溶液滴加溶液中铝元素质量又逐渐增加，符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2的反应事实，选项D正确。

故选A。

【点睛】根据反应进程，分析反应对溶液组成的影响，结合图示该因素变化的曲线，判断曲线与反应事实是否相符。

5．下列图像能正确反映其对应变化关系的是A．加热一定质量的氯酸钾和二氧化锰的混合固体B．向一定量的稀盐酸中，滴加pH=13 的氢氧化钠溶液C．向等质量、等质量分数的稀盐酸中加入足量的镁和铝D．在密闭容器中，用红磷测定空气中氧气的含量【来源】2019年广西南宁市青秀区南宁市十四中大学区中肯化学试题【答案】C【解析】【分析】【详解】A、氯酸钾在二氧化锰催化作用下受热分解生成氯化钾和氧气，随着反应进行，固体中氧元素质量减小，最终不能减小到0，该选项对应关系不正确；B、向一定量的稀盐酸中，滴加pH=13 的氢氧化钠溶液，溶液pH应该由小于7逐渐升高到7直至大于7，该选项对应关系不正确；C、刚开始金属不足，反应的金属质量相等时，铝反应生成的氢气多，由于稀盐酸的质量、质量分数相等，最终生成氢气的质量相同，该选项对应关系正确；D、红磷燃烧放热，导致气压增大，完全反应后冷却至室温，由于氧气消耗，最终气压小于反应前气压，该选项对应关系不正确。

故选：C。

6．下列图像分别与选项中的操作相对应,其中不合理的是A．向一定量的氢氧化钠溶液中滴加稀盐酸B．一定温度下,向一定量的饱和石灰水中加人生石灰C．向一定量盐酸和硫酸钠的混合溶液中滴加氢氧化钡溶液D ． 向等质量的镁和铁中分别滴加相同质量分数的稀硫酸【来源】2019年河南省中考模拟（H 卷)化学试题【答案】A【解析】【详解】A 、氢氧化钠溶液的pH 值大于7，逐渐加入稀盐酸，溶液的pH 值减小到7，最后小于7，图像与事实不相符，符合题意；B 、室温时，向一定量的饱和石灰水中加入少量生石灰，生石灰与水反应生成氢氧化钙，反应放出大量的热，温度升高，氢氧化钙的溶解度减小，溶质质量分数先减小，恢复至原温度，溶质质量分数增大；由于溶剂质量减少，有氢氧化钙析出，所得溶液仍为该温度下的饱和溶液，最终溶质质量分数与加入氧化钙前相等，图像与事实相符，不符合题意；C 、向一定量盐酸和硫酸钠的混合溶液中，滴加氢氧化钡溶液时，立即产生沉淀，当硫酸钠完全反应后不再产生沉淀，图像与事实相符，不符合题意；D 、等质量的金属镁和铁中分别滴入溶质质量分数相等的稀硫酸至过量，开始时金属过量，稀硫酸完全反应，生成氢气的质量相同；当向等质量的镁和锌中加入溶质质量分数相同的稀硫酸至过量，则镁和锌全部参加反应，22Mg +2HCl MgCl +H 242↑═，22Fe+2HCl FeCl +H 562↑═通过反应的化学方程式以及金属与酸反应生成氢气的质量关系可以看出，镁生成的氢气大于铁，图像与事实相符，不符合题意。

故选A 。

7．下列图像能正确反映其对应关系的是A ．向一定量pH ＝3的硫酸溶液中不断加水稀释B ．向一定量的饱和石灰水中不断加入生石灰C ．向盛有相同质量的镁和氧化镁的烧杯中分别加入相同溶质质量分数的稀盐酸至过量D ．将一定量的木炭放在盛有氧气的密闭容器中加热至燃烧【来源】福建省三明市大田县2018-2019学年九年级下学期期中化学试题【答案】C【解析】【详解】A 、向一定量pH ＝3的硫酸溶液中不断加水稀释，水是中性液体，溶液中的酸性不断减弱，pH 增大，但溶液始终是呈酸性，图中的pH 曲线无限接近7，不可能等于或大于7，不符合题意；B 、向一定量的饱和石灰水中不断加入生石灰，生石灰会与水反应，生成氢氧化钙，导溶液中的溶剂不断减少，氢氧化钙不断析出，溶液中的溶质不断减少，曲线不断降低，不符合题意；C 、向盛有相同质量的镁和氧化镁的烧杯中分别加入相同溶质质量分数的稀盐酸至过量，根据方程式22Mg+2HCl=MgCl +H 和22MgO+2HCl=MgCl +H O 对比可知，参加反应的盐酸与生成的氯化镁的质量比都是73:95，也就是说参加反应盐酸的质量相同，生成氯化镁的质量也相同，曲线在同一线上。

设相同质量的镁和氧化镁的质量为M ，则镁与足量的盐酸反应，生成氯化镁的质量为95M 24，氧化镁与足量的盐酸反应生成的氯化镁的质量为95M 40 ，因为95M 24>95M 40，所以镁的曲线要比氧化镁的曲线高，符合题意； D 、将一定量的木炭放在盛有氧气的密闭容器中加热至燃烧，根据质量守恒定律，反应物总质量等于生成物总质量，曲线是水平，不符合题意。

故选C 。

8．装有50g 稀硫酸的小烧杯中，不断慢慢滴加10%的Ba （OH ）2溶液至过量。

有关量的变化情况见图（横坐标表示氢氧化钡溶液的质量，纵坐标表示小烧杯中量的变化）。

其中肯定不正确的是（ ）A．B．C．D．【来源】人教版2018届九年级下册化学同步课时练习：第十单元实验活动7 溶液酸碱性的检验【答案】B【解析】【分析】【详解】A、沉淀随Ba(OH)2溶液的加入逐渐变大，稀硫酸反应完后不再增加，选项A正确；B、稀硫酸和氢氧化钡反应生成水，氢氧化钡溶液中也含水，随着氢氧化钡溶液的加入，即使反应结束水的质量也应该不断增加，选项B不正确；C、溶液的pH随Ba(OH)2溶液的加入逐渐变大，选项C正确；D、硫酸与Ba(OH)2溶液反应生成沉淀，溶质质量分数变小，恰好反应时为零，Ba(OH)2溶液过量后溶质质量分数变大，选项D正确。

故选B。

9．酸碱中和反应是一类非常重要的反应。

向装有一定量氢氧化钠溶液的烧杯中逐滴滴加稀硫酸。

下列能正确反映对应变化关系的图像是A．B．C ．D ．【来源】【万唯】江西省2019年中等学校招生考试成果检测化学试题（一)《逆袭卷》【答案】D【解析】【详解】A、向装有一定量氢氧化钠溶液的烧杯中逐滴滴加稀硫酸，反应开始时溶液pH>7，故A错误；B、发生的反应为2NaOH + H2SO4 = Na2SO4 +2H2O，SO42-随着稀硫酸的加入而不断增加，故B错误；C、反应没有气体和沉淀生成，烧杯内溶液的总质量随着稀硫酸的加入而不断增加，故C 错误；D、随着稀硫酸的加入，生成物硫酸钠的质量分数逐渐增大，当反应结束后，由于稀硫酸的加入使得溶液总质量继续增大，而硫酸钠的质量不变，因此导致溶液中Na2SO4的质量分数逐渐减小，D正确。

故选D。

【点睛】解答时要全面理解曲线中的“起点、拐点和终点”涵义，如A项中忽略反应前是氢氧化钠溶液，溶液的pH>7而出错。

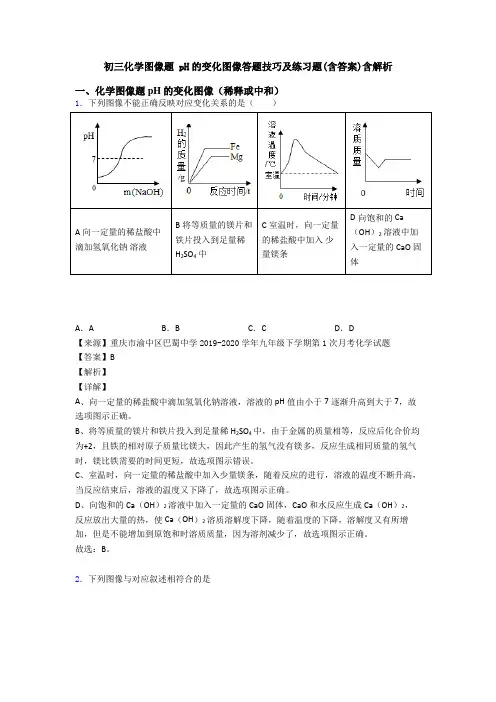

10．下列图像不能正确反映对应变化关系的是（）A向一定量的稀盐酸中滴加氢氧化钠溶液B将等质量的镁片和铁片投入到足量稀H2SO4中C室温时，向一定量的稀盐酸中加入少量镁条D向饱和的 Ca（OH）2溶液中加入一定量的CaO 固体A．A B．B C．C D．D【来源】重庆市渝中区巴蜀中学2019-2020学年九年级下学期第1次月考化学试题【答案】B【解析】【详解】A、向一定量的稀盐酸中滴加氢氧化钠溶液，溶液的pH值由小于7逐渐升高到大于7，故选项图示正确。
