碳纳米管的提纯方法及优缺点

碳纳米管的合成及其在太阳能电池中的应用碳纳米管是一种具有众多特殊性质的纳米材料，因其优异的导电性、导热性和机械性能被广泛应用于多个领域。

在太阳能电池领域，碳纳米管被用作电子传输层和光伏材料。

本文将阐述碳纳米管的制备方法，同时分析其在太阳能电池中的应用。

一、碳纳米管的合成方法目前，常用的碳纳米管制备方法主要包括化学气相沉积法、溶胶凝胶法、水热法、机械球磨法等。

其中，化学气相沉积法是最常用的方法。

该方法的步骤如下：首先，准备碳纳米管生长的催化剂。

这里以Fe和Ni为例，它们可以作为气相沉积反应中的催化剂。

然后，在反应室中加入一定量的碳源，通入载气气体和催化剂，再将反应室加热至适当的温度，此时，排出的气体中就会含有碳纳米管。

另一种方法是利用溶胶凝胶法制备碳纳米管。

这种方法需要先制备一种含有碳源的胶体，然后通过热处理的方式使其形成碳纳米管。

水热法是一种通过水热条件打破碳纳米管表面的键来制备碳纳米管的方法。

机械球磨法是将碳纳米管和常规碳基材料一起磨碎来制备碳纳米管。

这些方法各有优缺点，可以根据需要选择适当的方法进行合成。

二、碳纳米管在太阳能电池中的应用太阳能电池是一种将太阳能转化为电能的器件，其核心是光伏材料。

碳纳米管在太阳能电池中的应用，主要是作为电子传输层和光伏材料。

具体来说，碳纳米管的应用主要包括以下几个方面。

1. 电子传输层在一些有机太阳能电池中，传输电子的层是由常规有机材料制成。

如果使用碳纳米管作为电子传输层，则可以提高电子传输的效率，进而提高太阳能电池的光电转化效率。

此外，碳纳米管能够增加太阳能电池的稳定性和寿命。

2. 光伏材料碳纳米管还可以用作光伏材料，其主要原理是碳纳米管能够吸收光能，并将其转化为电子或空穴。

此外，称作共轭聚合物的碳纳米管，其带隙比一般半导体较小，因此更易于电子激发和传输。

这些特性使得碳纳米管成为一种颇有前途的光伏材料。

3. 多项材料应用最近的研究表明，在太阳能电池中，将多种材料结合到一起，可以提高太阳能电池的效率。

多壁碳纳米管的纯化方法多壁碳纳米管（Multiwalled carbon nanotubes，简称MWCNTs）是由多个同心圆的石墨层所构成的碳纳米管结构。

在制备过程中，MWCNTs 往往伴随着杂质和残留物，因此需要进行纯化处理以去除这些杂质，以保证其物理和化学性质的纯净性。

本文将介绍一些常用的多壁碳纳米管的纯化方法。

1.酸洗法：酸洗法是最常用的多壁碳纳米管纯化方法之一、首先，将MWCNTs加入到强酸（如浓硝酸和浓硫酸的混合物）中，然后在搅拌的条件下进行酸洗。

酸洗的过程可以去除大部分的杂质和残留物，如金属催化剂、沉淀物和有机物。

洗涤完毕后，用去离子水或酒精洗涤脱离酸性环境，并使用离心机将碳纳米管进行沉淀、干燥和分散。

2.热处理法：热处理法是另一种常用的多壁碳纳米管纯化方法。

该方法通过高温处理MWCNTs来去除残留的催化剂和有机物。

在热处理的过程中，MWCNTs通常被置于空气或惰性气体气氛中进行。

其中，空气气氛中的高温处理（通常在500-600摄氏度）会氧化MWCNTs表面的残留有机物，而惰性气体气氛中的高温处理（通常在700-1000摄氏度）可以去除残留的催化剂。

3.离子液体浸渍法：离子液体浸渍法是一种相对温和的多壁碳纳米管纯化方法。

首先，将离子液体溶解在合适的溶剂中，然后将MWCNTs置于溶液中浸泡。

通过离子液体的相互作用，MWCNTs表面的杂质和残留物可以与离子液体结合并溶解，从而达到纯化的目的。

最后，用溶剂将MWCNTs洗涤干净，并用离心机进行沉淀、干燥和分散。

4.气相氧化法：气相氧化法是一种纯化效果较好的方法，可以去除大多数的残留物和杂质。

在气相氧化法中，MWCNTs通常被置于高温氧气或臭氧气氛中进行氧化处理。

这样可以使残留的有机物氧化为揮发性物质并挥发出去，同时氧化能够引发石墨层之间的氧化和断裂，有助于去除残留的催化剂。

总结起来，多壁碳纳米管的纯化方法有酸洗法、热处理法、离子液体浸渍法和气相氧化法等，每种方法都有其特点和适用场景。

碳纳米管的制备及其性能研究碳纳米管是一种非常有前景的纳米材料，其特异的电学、热学和力学特性具有广泛的应用前景。

因此，研究碳纳米管的制备方法和性能具有重要意义。

本文将对碳纳米管的制备方法和性能进行探讨。

一、碳纳米管的制备方法1、电弧放电法电弧放电法是最早被用于碳纳米管制备的方法。

该方法是利用两根导电杆在惰性气氛下进行电弧放电，使原料石墨蒸汽按照一定的温度梯度沉积在导电杆上。

在导电杆上形成的沉积物就是碳纳米管。

电弧加热的方法可以实现高温、高压、高速度的碳化过程，产生高纯度的碳纳米管。

但是，该方法的缺点是需要高温条件，且碳纳米管的单一性不够理想。

2、化学气相沉积法化学气相沉积法是在一个加热炉中，将碳源和催化剂共同加热，以高温下在惰性气氛下产生的热化学反应来制备碳纳米管。

该方法的优点是制备过程可以控制，且可以获得高纯度、高晶化度的碳纳米管。

缺点是需要特殊设备，成本较高。

3、化学还原法化学还原法是通过还原剂将金属盐还原成金属颗粒，并在一定的热环境下，用碳源产生化学反应制备碳纳米管。

该方法简单、操作方便，但设备要求不高，成本较低，但碳纳米管质量不够理想。

二、碳纳米管的性能研究1、导电性碳纳米管具有极高的导电性，因为其结构本身就是高度有序的纳米管状结构。

碳纳米管有丝状、多层、单层等多种不同的结构形式，不同的结构形式的导电性也不同。

2、力学性碳纳米管具有极高的力学性能，因为其具有极高的强度和韧性。

碳纳米管的力学性质研究为制备高强度、高韧性的材料提供了新的思路。

同时，碳纳米管的强度和韧性也与其结构有密切关系。

3、热学性碳纳米管的热学性质是基于其导热性和比热容来描述的。

由于碳纳米管有着极小的截面积和长的长度，因此具有极高的导热性。

同时，其比热容也相对较小，使其能够很快地从高温状态回复到室温状态。

四、结论总之，制备碳纳米管是非常有前景的研究领域，其有着广泛的应用前景。

本文就碳纳米管的制备方法和性能进行了简要介绍，但是由于篇幅有限，还未涉及到其许多其他的应用领域。

碳纳米管的制备方法碳纳米管（Carbon Nanotubes, CNTs）是一种具有优异性能和广泛应用前景的纳米材料，具有极高的比表面积、优异的导电性和热导率，因此在材料科学、纳米技术、能源存储等领域有着重要的应用价值。

碳纳米管的制备方法多种多样，下面将介绍几种常见的制备方法。

1. 化学气相沉积法（Chemical Vapor Deposition, CVD）。

化学气相沉积法是目前制备碳纳米管最常用的方法之一。

在CVD过程中，碳源气体（如甲烷、乙烯等）与载气（如氢气、氨气等）在高温条件下通过催化剂（如铁、镍、钴等）的作用下发生化学反应，生成碳原子，最终在催化剂表面形成碳纳米管。

CVD方法制备的碳纳米管质量较高，但是需要高温和高真空条件，设备成本较高。

2. 弧放电法（Arc Discharge）。

弧放电法是一种较为简单的碳纳米管制备方法，通过在高温下将碳源（如石墨）和金属催化剂（如铁、钴、镍等）放电，产生高温等离子体，从而在合成碳纳米管。

弧放电法制备的碳纳米管质量较高，但是产率较低，且需要严格控制反应条件。

3. 化学气相沉积法（Chemical Vapor Deposition, CVD）。

化学气相沉积法是目前制备碳纳米管最常用的方法之一。

在CVD过程中，碳源气体（如甲烷、乙烯等）与载气（如氢气、氨气等）在高温条件下通过催化剂（如铁、镍、钴等）的作用下发生化学反应，生成碳原子，最终在催化剂表面形成碳纳米管。

CVD方法制备的碳纳米管质量较高，但是需要高温和高真空条件，设备成本较高。

4. 气相凝结法（Gas-phase Condensation）。

气相凝结法是一种通过在高温下将碳源气体（如甲烷、乙烯等）在惰性气体氛围中加热，然后通过快速冷却的方法制备碳纳米管。

在气相凝结法中，碳原子在高温下先形成团簇，然后在快速冷却的条件下形成碳纳米管。

这种方法制备的碳纳米管产率较高，但是质量相对较低。

5. 水热法（Hydrothermal Synthesis）。

合成碳纳⽶管的⽅法及优缺点浮动催化法即碳氢化合物催化分解法，⼜称CVD法，⽬前使⽤最多和最有希望实现批量⽣产的⼯艺之⼀。

基本原理：将有机⽓体(如⼄炔、⼄烯等)混以⼀定⽐例的氮⽓作为压制⽓体，通⼊事先除去氧的⽯英管中，在⼀定的温度下，在催化剂表⾯裂解形成碳源，碳源通过催化剂扩散，在催化剂后表⾯长出碳纳⽶管，同时推着⼩的催化剂颗粒前移。

直到催化剂颗粒全部被⽯墨层包覆，碳纳⽶管⽣长结束。

影响因素：催化剂的选择，反应温度、时间，⽓流量等。

碳纳⽶管的直径的⼤⼩依赖于催化剂颗粒的直径。

实验理想参数：温度为650℃～700℃，⽓体流量＝10ml／min、N2＝600ml／min，反应时间60min～70min，产率⾼达90 ％以上。

优点：有反应过程易于控制，设备简单，原料成本低，可⼤规模⽣产，产率⾼等优点。

缺点：反应温度低，碳纳⽶管层数多，⽯墨化程度较差，存在较多的结晶缺陷，对碳纳⽶管的⼒学性能及物理化学性能会有不良的影响。

⽯墨电弧法最早的、最典型的碳纳⽶管合成⽅法。

基本原理：电弧室充惰性⽓体保护，两⽯墨棒电极靠近，拉起电弧，再拉开，以保持电弧稳定。

放电过程中阳极温度相对阴极较⾼，所以阳极⽯墨棒不断被消耗，同时在⽯墨阴极上沉积出含有碳纳⽶管的产物。

影响因素：载⽓类型、⽓压、电弧的电压、电流、电极间距等。

理想的⼯艺条件：氦⽓为载⽓，⽓压60—50Pa，电流60A～100A，电压19V～25 V，电极间距1mm～4mm，产率50％。

在⽯墨棒中掺杂⾦属Fe、Co、Ni催化剂，改善碳纳⽶管产量和质量，⽣产出了半径约1nm的单层碳管。

优点：4000K的⾼温碳纳⽶管最⼤程度地⽯墨化，管缺陷少，⽐较能反映碳纳⽶管的真正性能。

缺点：电弧放电剧烈，难以控制进程和产物，合成物中有碳纳⽶颗粒、⽆定形炭或⽯墨碎⽚等杂质，碳管和杂质融合在⼀起，很难分离。

激光蒸汽法在氩⽓⽓流中，⽤双脉冲激光蒸发含有Fe／Ni(或Co／Ni)的碳靶⽅法制备出直径分布范围在0.81—1.51nm的单壁碳纳⽶管。

研究生考试试卷评分考试科目：新材料制备技术课程编号：y09521086专业：姓名:学号：纳米碳管的制备及提纯摘要：近年来碳纳米管的发展取得了相当大的进步，随着大量制备纳米碳管特别是单层纳米碳管的技术日趋成熟，进一步探索纳米碳管的物理、化学性质、提纯逐渐成为研究的重点。

本文总结了纳米碳管的制备工艺，并说明了制备纳米碳管的方法主要有电弧放电法、化学气相沉积法，热解聚合物法、气体燃烧法和激光蒸汽法等。

为了更准确地测量纳米碳管的各种性能及实现其最终的广泛应用，在继续研究制备高纯度纳米碳管技术的同时，对已有低纯度的纳米碳管原料进行分离、提纯和富集日益摆在众多研究人员的日程中来。

目前已有多种提纯纳米碳管的方法被提出，本文根据分离提纯的方式不同，归纳为化学提纯方法和物理提纯方法两大类，并分别介绍了优缺点。

关键词：纳米碳管，制备，提纯，优缺点。

1纳米碳管简介及制备方法碳纳米管，又名巴基管，是一种具有特殊结构（径向尺寸为纳米量级，轴向尺寸为微米量级、管子两端基本上都封口）的一维量子材料。

它主要由呈六边形排列的碳原子构成数层到数十层的同轴圆管。

层与层之间保持固定的距离，约为0.34nm，直径一般为2～20nm。

由于其独特的结构，碳纳米管的研究具有重大的理论意义和潜在的应用价。

纳米管具有奇异的物理化学性能，如独特的金属或半导体导电性、极高的机械强度、储氢能力、吸附能力和较强的微波吸收能力等，90年代初一经发现即刻受到物理、化学和材料科学界以及高新技术产业部门的极大重视。

应用研究表明，碳纳米管可用于多种高科技领域。

如用它作为增强剂和导电剂可制造性能优良的汽车防护件；用它作催化剂载体可显著提高催化剂的活性和选择性；碳纳米管较强的微波吸收性能，使它可作为吸收剂制备隐形材料、电磁屏蔽材料或暗室吸波材料等。

碳纳米管被认为是一种性能优异的新型功能材料和结构材料，世界各国均在制备和应用方面投入大量的研究开发力量，期望能占领该技术领域的制高点。

碳纳米管的制备方法研究进展一、本文概述随着纳米科技的飞速发展，碳纳米管作为一种具有独特结构和优异性能的一维纳米材料，受到了广泛关注。

碳纳米管因其出色的电学、力学、热学等特性，在能源、电子、生物医疗等领域具有巨大的应用潜力。

然而，碳纳米管的规模化制备及其性能优化仍是当前研究的热点和难点。

本文旨在综述近年来碳纳米管制备方法的研究进展，分析不同制备方法的优缺点，探讨未来可能的发展方向，以期为推动碳纳米管的实际应用提供理论支持和技术指导。

文章首先回顾了碳纳米管的基本结构和性质，为后续研究方法的介绍奠定基础。

随后，重点介绍了化学气相沉积法、电弧放电法、激光烧蚀法等多种碳纳米管制备方法的研究进展，分析了这些方法在制备过程中的关键因素及其对碳纳米管性能的影响。

文章还关注了新兴制备方法如溶液法、模板法等在碳纳米管制备中的应用，以及这些方法的创新点和挑战。

通过对已有文献的梳理和评价，本文总结了当前碳纳米管制备领域的主要成果和不足，展望了未来的发展趋势。

未来，随着科学技术的不断进步，碳纳米管的制备方法将更加多样化、高效化，有望为碳纳米管的产业化发展奠定坚实基础。

二、碳纳米管的基本性质碳纳米管（Carbon Nanotubes，CNTs）是一种由碳原子以特定方式排列形成的一维纳米材料，自从1991年被首次发现以来，因其独特的结构和性质，已成为纳米科学和技术领域的研究热点。

碳纳米管的基本性质主要体现在其结构、电学、热学和力学性能上。

结构上，碳纳米管可以看作是由单层或多层石墨烯片卷曲而成的无缝管状结构，这种独特的结构赋予了碳纳米管出色的物理和化学性质。

电学方面，碳纳米管因其特殊的电子结构和量子限域效应，表现出优异的导电性能，既可以是金属性，也可以是半导体性，这取决于其直径和螺旋度。

热学方面，碳纳米管具有极高的热导率，使其成为潜在的散热材料。

力学性能上，碳纳米管具有超高的强度和模量，比钢强而轻，这使得它在复合材料增强和纳米机械等领域具有广阔的应用前景。

碳纳米管的提纯碳纳米管的提纯可分为物理提纯和化学提纯。

1、物理提纯：物理提纯是根据碳纳米管与杂质的粒径、形状、电性等物理性质的差异,借助于超声分散、离心分离、微孔过滤、空间排阻色谱法、电泳法等物理方法将CNTs 和杂质相互分离而达到提纯目的。

通常先通过超声分散使黏附在碳纳米管壁上的无定形碳、碳纳米颗粒脱落下来,使覆盖在催化剂颗粒上的石墨层剥离。

然后离心分离,由于碳纳米管比无定形碳、石墨粒子、碳纳米颗粒等杂质的粒度大,所以离心分离时,碳纳米管先沉积下来,而粒度较小的碳纳米颗粒、石墨粒子等却悬浮在溶液之中,将悬浮液在加压或者超声振荡的协助下通过微孔过滤膜,就可以将粒度小于微孔过滤膜孔径的杂质粒子除去。

空间排阻色谱法是根据待纯化样品中分子的大小不同来实现分离。

和一般液相色谱法不同,空间排阻法采用的填充剂是一种表面惰性、含有许多大小不同的孔洞的立体网状物质。

这些孔洞的大小与被分离样品的大小相当,碳纳米管由于分子较大不能进入孔洞而被排斥,随着流动相移动而最先流出;中等大小的分子则渗入到较大孔洞之中,受到较小孔洞的排斥,滞后流出;最小的分子则能渗入到各种尺孔洞之中,完全不受排斥,最后流出。

电泳法是Yamamoto 等利用电泳原理提出的。

该方法根据电泳速率不同将CNTs 与其它杂质颗粒分离,且所得CNTs 未受到损坏。

其做法是先将传统电弧放电法所制备的CNTs 充分分散于异丙醇溶液中,离心除去较大的碎片,然后在充满分散液的容器中放入两个间距为0. 4mm 的共面铝电极。

因为CNTs 有电各向异性这一特征,所以当两个电极之间加上交变电场时,在电场的作用下,CNTs 将向阴极移动,并沿着电场方向进行有规律的定向排列。

研究人员认为电泳法为单根碳纳米管的选择和操作提供了可能。

2、化学提纯：化学提纯包括氧化法和非氧化法，以下是对氧化法的介绍：氧化法是利用氧化剂对CNTs 与杂质之间的氧化速率不同来完成的。

CNTs 的管壁是由六元环碳原子构成,两端通常被五元环、七元环碳原子构成的半球形帽所封闭。

碳纳米管的提纯方法及优缺点纳米碳管的提纯方法及其优缺点碳纳米管由于具有许多异常的力学、电学和化学性能。

因此可以用作纳米电子器件，场发射晶体管，氢储存器件等功能器件。

当前碳纳米管的制备方法主要有石墨电弧法，激光烧蚀法，催化化学气相沉积法(CCVD)。

CCVD法由于操作简单，实验成本低，实验可控，因此是低成本可控制备大量高质量的碳纳米管的理想方法。

大多数制备方法，在制备过程中，通常都会伴随产物产生无定型碳、富勒烯、结晶石墨和金属催化剂等杂质。

这些杂质的存在限制了碳纳米管在功能器件方面的应用。

因此，提纯碳纳米管显得尤为重要。

单壁碳纳米管的提纯方法一般包括色谱法、过滤法、催化剂载体法、选择氧化法，或者这几种方法的组合，利用空气热氧化装置可获得高产率的单壁碳纳米管。

提纯方法还可以采用了流化床，使空气与提纯样品接触更充分。

下面介绍10种碳纳米管的提纯方法及其优缺点。

其中整体分为两大类即：物理提纯法和化学提纯法。

下面的1-7为化学提纯法，整体上是各种氧化及氢化方法。

8-10为物理提纯方法。

1.气相氧化法纳米碳管主要由呈六边形排列的碳原子构成，这种结构和石墨的结构完全一致，因此纳米碳管的管壁可以被看成石墨片层在空间通过360°卷曲而成。

其两端由五边形、六边形、七边形碳原子环组成的半球形帽封闭。

纳米碳管的制备过程中会有碳纳米颗粒、无定形炭等粘附在碳纳米管壁四周，它们有着和封口相似的结构。

六元环五元环、七元环相比，比较稳定。

在氧化剂存在的情况下，五元环和七元环会首先被氧化，而六元环则需要较高温度才能被氧化，因此碳纳米管的氧化温度比碳纳米颗粒、无定形炭、碳纳米球的氧化温度高。

气相氧化法就是利用纳米碳管和碳纳米颗粒、无定形炭、碳纳米球的这一差异，通过精确控制反应温度、反应时间及气体流速等实验参数达到提纯的目的。

气相氧化法根据氧化气氛的不同又可分为氧气（或空气）氧化法和二氧化碳氧化法。

（1）a．空气氧化法Ebbesen将电弧法制备的样品直接在空气中加热，当样品的损失率达到99%以上时，残留的样品基本上全是纳米碳管。

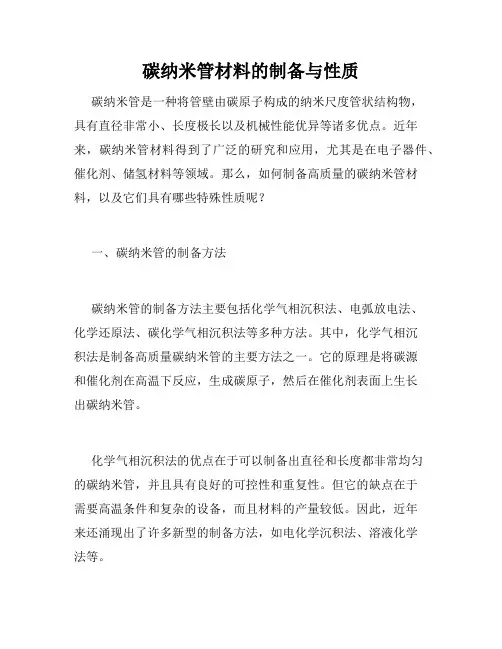

碳纳米管材料的制备与性质碳纳米管是一种将管壁由碳原子构成的纳米尺度管状结构物，具有直径非常小、长度极长以及机械性能优异等诸多优点。

近年来，碳纳米管材料得到了广泛的研究和应用，尤其是在电子器件、催化剂、储氢材料等领域。

那么，如何制备高质量的碳纳米管材料，以及它们具有哪些特殊性质呢？一、碳纳米管的制备方法碳纳米管的制备方法主要包括化学气相沉积法、电弧放电法、化学还原法、碳化学气相沉积法等多种方法。

其中，化学气相沉积法是制备高质量碳纳米管的主要方法之一。

它的原理是将碳源和催化剂在高温下反应，生成碳原子，然后在催化剂表面上生长出碳纳米管。

化学气相沉积法的优点在于可以制备出直径和长度都非常均匀的碳纳米管，并且具有良好的可控性和重复性。

但它的缺点在于需要高温条件和复杂的设备，而且材料的产量较低。

因此，近年来还涌现出了许多新型的制备方法，如电化学沉积法、溶液化学法等。

二、碳纳米管的性质碳纳米管具有许多特殊的性质，是现代纳米科技的重要组成部分。

1. 机械性能优异碳纳米管具有很高的机械强度和弹性模量，因此可以用于制备高强度的复合材料、激光爆炸的防护材料等。

2. 热性能突出碳纳米管热稳定性好，能够耐受高温高压的热环境。

此外，碳纳米管的热导率非常高，是热传导的理想材料。

3. 电学性能优异碳纳米管的电子输运特性表现出具有半导体或金属特征的表现形式，因此可以用作电子器件的电极材料、导电材料等。

4. 光学性能独特碳纳米管在可见光和近红外光区域的吸光性非常高，因此被广泛应用于生物成像、光学传感器、激光捕获等领域。

5. 催化性能优异碳纳米管具有较大的比表面积和良好的催化性能，因此在催化剂、电池、锂离子电池等领域有广泛应用。

三、碳纳米管材料的应用前景碳纳米管材料的应用前景非常广阔，特别是在纳米技术、新能源、新材料等领域具有巨大的潜力。

1. 电子器件碳纳米管电子器件的研究是目前热门的课题之一。

例如，研发更小、更快、更省电的处理器、存储器和传感器等。
