纠偏系统DO82控制器操作校正宽度步骤详解

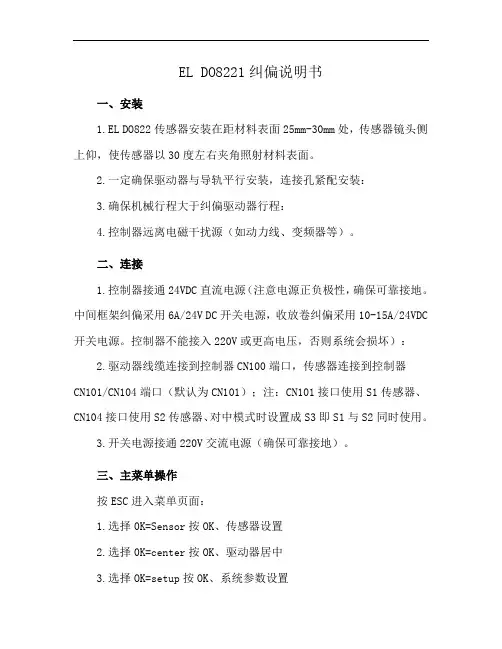

EL DO8221纠偏说明书
一、安装
1.EL DO822传感器安装在距材料表面25mm-30mm处，传感器镜头侧上仰，使传感器以30度左右夹角照射材料表面。

2.一定确保驱动器与导轨平行安装，连接孔紧配安装：
3.确保机械行程大于纠偏驱动器行程：
4.控制器远离电磁干扰源（如动力线、变频器等）。

二、连接
1.控制器接通24VDC直流电源（注意电源正负极性，确保可靠接地。

中间框架纠偏采用6A/24V DC开关电源，收放卷纠偏采用10-15A/24VDC 开关电源。

控制器不能接入220V或更高电压，否则系统会损坏）：
2.驱动器线缆连接到控制器CN100端口，传感器连接到控制器
CN101/CN104端口（默认为CN101）；注：CN101接口使用S1传感器、CN104接口使用S2传感器、对中模式时设置成S3即S1与S2同时使用。

3.开关电源接通220V交流电源（确保可靠接地）。

三、主菜单操作
按ESC进入菜单页面：
1.选择0K=Sensor按OK、传感器设置
2.选择0K=center按OK、驱动器居中
3.选择OK=setup按OK、系统参数设置。

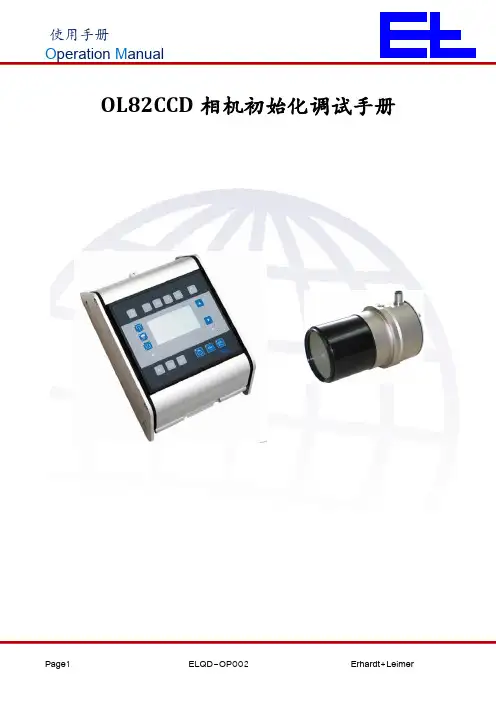

OL82CCD相机初始化调试手册目录OL82CCD相机初始化调试手册 (1)一、OL82 CCD相机检测系统基本构成 (3)二、DO 82操作界面说明 (4)2.1 DO82 控制器操作面板按键意义 (4)2.2 DO 82 控制器操作界面 (5)2.3、 DO82设置界面介绍 (7)三、 OL82相机安装注意事项 (9)3.1 OL82相机及光源安装方式 (9)3.2相机安装注意事项： (10)3.3 OL82 CCD相机安装高度示意图 (11)四、OL82相机CCD波形调整方法 (13)4.1 DO 82面板相机CCD波形查看 (13)4.2 DO82控制器设置界面登录 (13)4.3 确认开启相机 (13)4.4 预设定相机的曝光度及焦距 (14)4.5 通过VA 5538三维调整架调整OL82相机CCD波形 (14)4.6 VA5538三维调整架快速调整方法 (16)五、OL82相机初始化校正步骤 (17)一、OL82 CCD相机检测系统基本构成D相机 OL822. DO 82控制器3. VA 5538 三维调整架4.FS 4201光源5.OL 82相机线6.校正板二、DO 82操作界面说明2.1 DO82 控制器操作面板按键意义2.2 DO 82 控制器操作界面DO 8201控制器分为操作界面和设置界面两部分。
