一目了然的滚珠丝杆的基础入门知识滚珠丝杠的应用滚珠丝杠机构作为一种高精度的传动部件,大量应用在数控机床、自动化加工中心电子精密机械进给机构、伺服机械手、工业装配机器人、半导体生产设备、食品加工与包装、医疗设备等各种领域。
滚珠丝杠机构的结构如果将滚珠丝杠机构沿纵向剖开,可以看到它主要由丝杠、螺母、滚珠、滚珠回流管防尘等组成。
在图13-4中,各部分结构的作用如下:丝杠属于转动部件,是一种直线度非常高、上面加工有半圆形螺旋槽的螺纹轴,半圆形螺旋槽是滚珠滚动的滚道。
丝杠具有很高的硬度,通常在表面淬火后再进行磨削加工保证具有优良的耐磨性能。
丝杠一般与驱动部件连接在一起,丝杠的转动由电机直接或间接驱动。
既可以采用直联的方法,即将电机输出轴通过专用的弹性联轴器与丝杠相联传动比为1;也可以通过其他的传动环节使电机输出轴与丝杠相连,例如同步带、齿轮等(2) 螺母螺母是用来固定需要移动的负载的,其作用类似于直线导轨机构的滑块。
一般将所需要移动的各种负载(例如工作台、移动滑块)与螺母连接在一起,再在工作台或移动滑块上安装各种执行机构螺母内部加工有与丝杠类似的半圆形滚道,而且设计有供滚珠循环运动的回流管,螺母是滚珠丝杠机构的重要部件,滚珠丝杠机构的性能与质量很大程度上依赖于螺母。
(3)防尘片防尘片的作用为防止外部污染物进入螺母内部。
由于滚珠丝杠机构属于精密部件如果在使用时污染物(例如灰尘、碎屑、金属渣等)进入螺母,可能会使滚珠丝杠运动副严重磨损,降低机构的运动精度及使用寿命,甚至使丝杠或其他部件发生损坏,因此必须对丝杠螺母进行密封,防止污染物进入螺母4 滚珠在滚珠丝杠机构中,滚珠的作用与其在直线导轨、直线轴承中的作用是相同的,滚珠作为承载体的一部分,直接承受载荷,同时又作为中间传动元件,以滚动的方式传递运动。
由于以滚动方式运动,所以摩擦非常小。
(5) 油孔滚珠丝杠机构运行时需要良好的润滑,因此应定期加注润滑油或润滑脂。
第二节滚珠丝杠传动部件丝杠螺母机构又称螺旋传动机构，它主要用来将旋转运动变换为直线运动或将直线运动变换为旋转运动。
有以传递力为主的（千斤顶），有以传动运动为主的（进给丝杠），还有调整零件之间相对位置的（螺旋测微器）。
按照摩擦性质还有滑动(摩擦)丝杠螺母机构和滚动(摩擦)丝杠螺母机构之分。
滑动丝杠螺母机构：结构简单、加工方便、制造成本低、具有自锁功能，但其摩擦阻力矩大、传动效率低(30％-40％)。
滚珠丝杠螺母机构：结构复杂、制造成本高，无自锁功能，但其最大优点是摩擦阻力矩小、传动效率高(92％-98％)，因此在机电一体化系统中得到广泛应用。
一、丝杠螺母机构的传动形式丝杠和螺母间共有4种基本的传动形式丝杠螺母的基本传动形式一、丝杠螺母机构的传动形式(a)螺母固定、丝杠转动并移动。
因螺母本身起着支承作用，消除了丝杠轴承可能产生的附加轴向窜动，结构较简单，可获得较高的传动精度。
但其刚性较差，因此只适用于行程较小的场合。
(b)丝杠转动、螺母移动。
需要限制螺母的转动，故需导向装置。
其特点是结构紧凑、丝杠刚性较好，工作行程大，在机电一体化系统中应用较广泛。
一、丝杠螺母机构的传动形式(c)螺母转动、丝杠移动。
需要限制螺母移动和丝杠的转动，由于结构较复杂且占用轴向空间较大，很少应用。

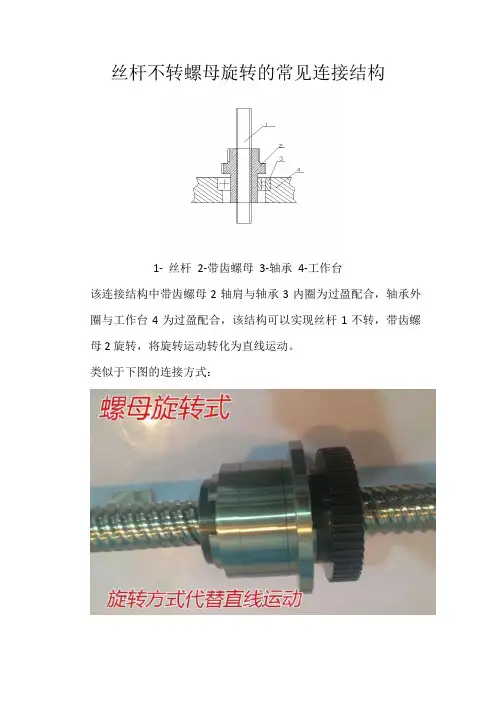

(d)丝杠固定、螺母转动并移动。
结构简单、紧凑，但在多数情况下，使用极不方便，很少应用此外，还有差动传动方式该方式的丝杠上有旋向相同、基本导程不同的两段螺纹。
当丝杠2转动时，可动螺母1的移动距离为S＝n×(l01-l02)，如果两基本导程的大小相差较少，则可获得较小的位移S。
因此，这种传动方式多用于各种微动机构中。
二、滚珠丝杠副的组成及特点滚珠丝杠副主要包括由丝杆3、螺母2、滚珠4和反向器(滚珠循环反向装置)等四部分。
滚珠丝杠副的结构类型可以从螺纹滚道的型面形状、滚珠的循环方式、消除轴向间隙的调整方法进行区别。
滚珠丝杠副实物图三、滚珠丝杠副的截面形状1.按螺纹滚道型面(法向)形状：分为单圆弧型和双圆弧型单圆弧型的螺纹滚道特点：接触角随轴向载荷大小的变化而变化，加工成型简单。
