MATLAB PowerSystems demo (模型理解任务分配：1-3+兴湘自动化)

在MATLAB中，任务分配通常涉及将任务分配给一组处理器或线程以并行执行。

这可以通过使用MATLAB 的并行计算工具箱（Parallel Computing Toolbox）来实现。

以下是一个简单的任务分配的示例，展示了如何使用这个工具箱。

首先，确保你已经安装了并行计算工具箱。

然后，你可以按照以下步骤进行：1.初始化并行环境：使用parpool函数初始化一个并行工作池。

这个函数将启动一组工作进程，你可以指定进程的数量。

2.matlabparpool('local', 4); % 使用4个工作进程在本地机器上启动并行池1.定义任务：定义一个可以并行执行的任务。

这个任务通常是一个函数或者一个可以独立执行的代码块。

例如，假设我们有一个函数myFunction，它接受一个输入参数并返回一个结果。

matlabfunction result = myFunction(input)% 这里是函数的代码result = input * 2; % 只是一个简单的示例end1.创建任务数组：创建一个包含所有任务的数据数组。

每个元素代表一个单独的任务。

2.matlabtasks = 1:10; % 创建一个包含10个任务的数组，每个任务是将一个数字乘以21.分配和执行任务：使用parfor（并行for循环）来分配和执行任务。

parfor循环将自动将任务分配给可用的工作进程。

2.matlabresults = zeros(size(tasks)); % 初始化结果数组parfor i = 1:numel(tasks)results(i) = myFunction(tasks(i)); % 执行任务并将结果存储在结果数组中end1.关闭并行池：完成任务后，使用delete函数关闭并行池。

2.matlabdelete(gcp); % 关闭当前并行池1.查看结果：最后，你可以查看results数组来检查任务的结果。

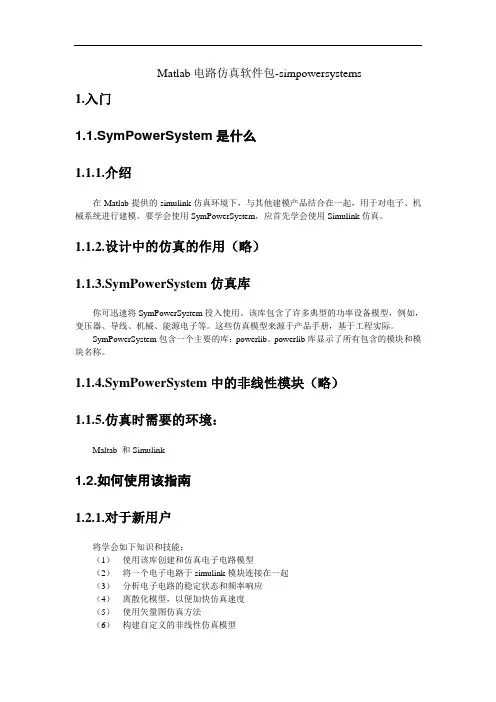

Matlab电路仿真软件包-simpowersystems1.入门1.1.SymPowerSystem是什么1.1.1.介绍在Matlab提供的simulink仿真环境下，与其他建模产品结合在一起，用于对电子、机械系统进行建模。

要学会使用SymPowerSystem，应首先学会使用Simulink仿真。

1.1.2.设计中的仿真的作用（略）1.1.3.SymPowerSystem仿真库你可迅速将SymPowerSystem投入使用。

该库包含了许多典型的功率设备模型，例如，变压器、导线、机械、能源电子等。

这些仿真模型来源于产品手册，基于工程实际。

SymPowerSystem包含一个主要的库：powerlib。

powerlib库显示了所有包含的模块和模块名称。

1.1.4.SymPowerSystem中的非线性模块（略）1.1.5.仿真时需要的环境：Maltab 和Simulink1.2.如何使用该指南1.2.1.对于新用户将学会如下知识和技能：（1）使用该库创建和仿真电子电路模型（2）将一个电子电路于simulink模块连接在一起（3）分析电子电路的稳定状态和频率响应（4）离散化模型，以便加快仿真速度（5）使用矢量图仿真方法（6）构建自定义的非线性仿真模型1.2.2.对于经验丰富的模块用户（略）1.2.3.所有用户（略）1.3.创建和仿真简单的电路1.3.1.介绍SymPowerSystem允许你对包含线性或非线性的电子电路进行建模和仿真。

在本章节中，您将学习到：（1）浏览SymPowerSystems的powerlib库（2）如何利用SymPowerSystem创建一个简单的电路（3）如何将电路与simulink模块互联。

下述电路是即将创建的电路：图1 要建模和仿真的电路1.3.2.使用powerlib创建电路（1）使用如下命令打开powerlib：powerlib（2）从powerlib的文件菜单下，允许“新建”菜单命令，新建一个空白电路稳定，存为：circurt1（3）打开Electrical Sources库，复制其中的AC V oltage Source模块到circuit1中（4）双击AC V oltage Source，打开其属性设置对话框，按图1所示进行设置（5）改模块的名称为“Vs”（6）将elements库中的Parallel RLC Branch模块复制到circuit1中，按图1进行参数设置（7）用同样的方法加入其他模块到电路中（8）注意加入的传输线模块：传输线模块模型图如下（这是一段模型，一条导线通常有若干段，每一段参数都一样，如图1所示）：该模型是对参数分布一致的传输线的模拟。

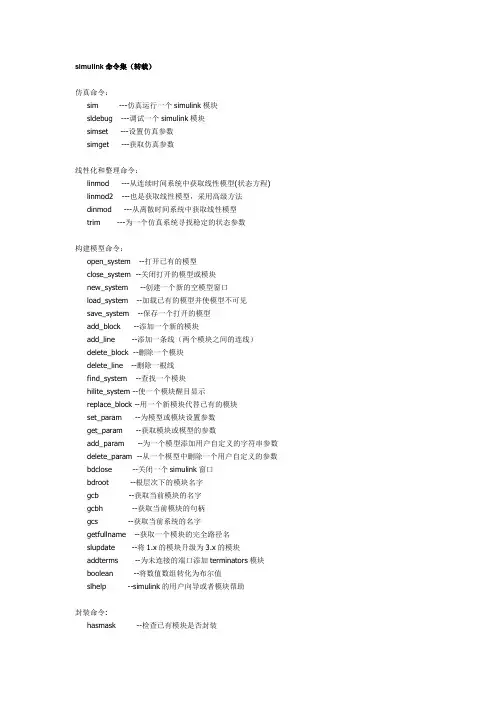

simulink命令集（转载）仿真命令：sim ---仿真运行一个simulink模块sldebug ---调试一个simulink模块simset ---设置仿真参数simget ---获取仿真参数线性化和整理命令：linmod ---从连续时间系统中获取线性模型(状态方程) linmod2 ---也是获取线性模型，采用高级方法dinmod ---从离散时间系统中获取线性模型trim ---为一个仿真系统寻找稳定的状态参数构建模型命令：open_system --打开已有的模型close_system --关闭打开的模型或模块new_system --创建一个新的空模型窗口load_system --加载已有的模型并使模型不可见save_system --保存一个打开的模型add_block --添加一个新的模块add_line --添加一条线（两个模块之间的连线）delete_block --删除一个模块delete_line --删除一根线find_system --查找一个模块hilite_system --使一个模块醒目显示replace_block --用一个新模块代替已有的模块set_param --为模型或模块设置参数get_param --获取模块或模型的参数add_param --为一个模型添加用户自定义的字符串参数delete_param --从一个模型中删除一个用户自定义的参数bdclose --关闭一个simulink窗口bdroot --根层次下的模块名字gcb --获取当前模块的名字gcbh --获取当前模块的句柄gcs --获取当前系统的名字getfullname --获取一个模块的完全路径名slupdate --将1.x的模块升级为3.x的模块addterms --为未连接的端口添加terminators模块boolean --将数值数组转化为布尔值slhelp --simulink的用户向导或者模块帮助封装命令:hasmask --检查已有模块是否封装hasmaskdlg --检查已有模块是否有封装的对话框hasmaskicon --检查已有模块是否有封装的图标iconedit --使用ginput函数来设计模块图标maskpopups --返回并改变封装模块的弹出菜单项movemask --重建内置封装模块为封装的子模块诊断命令：sllastdiagnostic --上一次诊断信息sllasterror --上一次错误信息sllastwarning --上一次警告信息sldiagnostics --为一个模型获取模块的数目和编译状态硬拷贝和打印命令：frameedit --编辑打印画面print --将simulink系统打印成图片，或将图片保存为m文件printopt --打印机默认设置orient --设置纸张的方向。

MATLAB/Simulink/Power System工具箱简介Simulink工具箱的功能是在MATLAB环境下，把一系列模块连接起来，构成复杂的系统模型；电力系统(Power System)仿真工具箱是在Simulink环境下使用的仿真工具箱，其功能非常强大，可用于电路、电力电子系统、电动机系统、电力传输等领域的仿真，它提供了一种类似电路搭建的方法，用于系统的建模。

本章以MA TLAB6．1版本为基础，首先概述Simulink和PowerSystem工具箱所包含的模块资源和Simulink／PowerSystem的模型窗口；其次介绍Simulink／PowerSystem模块的基本操作。

2.1 Simulink工具箱简介在MA TLAB命令窗口中键人“Simulink'’命令，便可打开Simulink工具箱窗口，如图2-1所示。

图2-1 Simulink模型库界面在图2-1所示的界面左侧可以看到，整个Simulink工具箱是由若干个模块组构成的。

在标准的Simulink工具箱中，包含连续模块组(Continuous)、离散模块组(Discrete)、函数与表模块组(Function&Tables)、数学运算模块组(Math)、非线性模块组(Nonlinear)、信号与系统模块组(Signals&Systems)、输出模块组(Sinks)、信号源模块组(Sources)和子系统模块组(Subsystems)等。

现简要介绍电力电子电路仿真要使用的模块组和模块。

电力电子电路使用的模块组有连续模块组、数学运算模块组、非线性模块组、信号与系统模块组、输出模块组、信号源模块组和子系统模块组等。

2．1．1 Continous模块组及其图标该模块组包括的主要模块及其图标如图2－2所示，共由7个标准基本模块。

图2－2 Continous模块组2．1．2 Math Operations模块组及其图标该模块组包括的主要模块及其图标如图2－3所示，共由25个标准基本模块。

MATLAB/Simulink/Power System工具箱简介Simulink工具箱的功能是在MATLAB环境下，把一系列模块连接起来，构成复杂的系统模型；电力系统(Power System)仿真工具箱是在Simulink环境下使用的仿真工具箱，其功能非常强大，可用于电路、电力电子系统、电动机系统、电力传输等领域的仿真，它提供了一种类似电路搭建的方法，用于系统的建模。

本章以MA TLAB6．1版本为基础，首先概述Simulink和PowerSystem工具箱所包含的模块资源和Simulink／PowerSystem的模型窗口；其次介绍Simulink／PowerSystem模块的基本操作。

2.1 Simulink工具箱简介在MA TLAB命令窗口中键人“Simulink'’命令，便可打开Simulink工具箱窗口，如图2-1所示。

图2-1 Simulink模型库界面在图2-1所示的界面左侧可以看到，整个Simulink工具箱是由若干个模块组构成的。

在标准的Simulink工具箱中，包含连续模块组(Continuous)、离散模块组(Discrete)、函数与表模块组(Function&Tables)、数学运算模块组(Math)、非线性模块组(Nonlinear)、信号与系统模块组(Signals&Systems)、输出模块组(Sinks)、信号源模块组(Sources)和子系统模块组(Subsystems)等。

现简要介绍电力电子电路仿真要使用的模块组和模块。

电力电子电路使用的模块组有连续模块组、数学运算模块组、非线性模块组、信号与系统模块组、输出模块组、信号源模块组和子系统模块组等。

2．1．1 Continous模块组及其图标该模块组包括的主要模块及其图标如图2－2所示，共由7个标准基本模块。

图2－2 Continous模块组2．1．2 Math Operations模块组及其图标该模块组包括的主要模块及其图标如图2－3所示，共由25个标准基本模块。

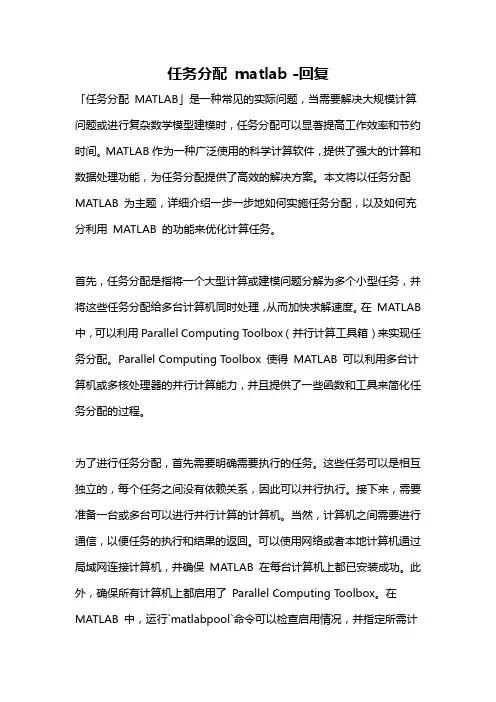

任务分配matlab -回复「任务分配MATLAB」是一种常见的实际问题，当需要解决大规模计算问题或进行复杂数学模型建模时，任务分配可以显著提高工作效率和节约时间。

MATLAB作为一种广泛使用的科学计算软件，提供了强大的计算和数据处理功能，为任务分配提供了高效的解决方案。

本文将以任务分配MATLAB 为主题，详细介绍一步一步地如何实施任务分配，以及如何充分利用MATLAB 的功能来优化计算任务。

首先，任务分配是指将一个大型计算或建模问题分解为多个小型任务，并将这些任务分配给多台计算机同时处理，从而加快求解速度。

在MATLAB 中，可以利用Parallel Computing Toolbox（并行计算工具箱）来实现任务分配。

Parallel Computing Toolbox 使得MATLAB 可以利用多台计算机或多核处理器的并行计算能力，并且提供了一些函数和工具来简化任务分配的过程。

为了进行任务分配，首先需要明确需要执行的任务。

这些任务可以是相互独立的，每个任务之间没有依赖关系，因此可以并行执行。

接下来，需要准备一台或多台可以进行并行计算的计算机。

当然，计算机之间需要进行通信，以便任务的执行和结果的返回。

可以使用网络或者本地计算机通过局域网连接计算机，并确保MATLAB 在每台计算机上都已安装成功。

此外，确保所有计算机上都启用了Parallel Computing Toolbox。

在MATLAB 中，运行`matlabpool`命令可以检查启用情况，并指定所需计算的最大计算核心数。

接下来，利用MATLAB 的Parallel Computing Toolbox 提供的函数和工具来实现任务分配。

一个常见的方法是使用`parfor`循环来并行执行任务。

`parfor`循环与传统的`for`循环类似，但在执行过程中自动将任务分配给不同的计算核心或计算机来执行。

在`parfor`循环中，可以编写需要执行的任务的代码，并指定循环变量的范围。

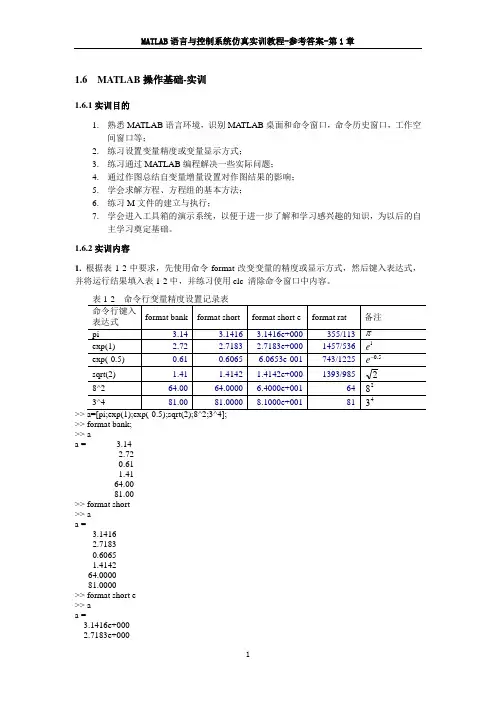

1.6 MATLAB操作基础-实训1.6.1实训目的1.熟悉MATLAB语言环境，识别MATLAB桌面和命令窗口，命令历史窗口，工作空间窗口等；2.练习设置变量精度或变量显示方式；3.练习通过MATLAB编程解决一些实际问题；4.通过作图总结自变量增量设置对作图结果的影响；5.学会求解方程、方程组的基本方法；6.练习M文件的建立与执行；7.学会进入工具箱的演示系统，以便于进一步了解和学习感兴趣的知识，为以后的自主学习奠定基础。

1.6.2实训内容1.根据表1-2中要求，先使用命令format改变变量的精度或显示方式，然后键入表达式，并将运行结果填入表1-2中，并练习使用clc 清除命令窗口中内容。

>> format bank;>> aa = 3.142.720.611.4164.0081.00>> format short>> aa =3.14162.71830.60651.414264.000081.0000>> format short e>> aa =3.1416e+0002.7183e+0006.0653e-001 1.4142e+000 6.4000e+001 8.1000e+001 >> format rat >> a a =355/113 1457/536 743/1225 1393/985 64 812. 编写MA TLAB 程序计算，根据程序运算结果填空（要求保留两位小数）（1）58.135.0+=-ea =（ 4.29 ）； 程序为： a=exp(-0.5)+sqrt(13.58)>> format bank;>> a=exp(-0.5)+sqrt(13.58) a =4.29（2）已知两个圆的半径分别为cm 5.31=r ， cm 62=r ，则两个圆的周长分别为=1l （ 21.99 ）cm, =2l （ 37.70 ）cm;面积分别为=1s （ 38.48 ）2cm ，=2s （ 113.10 ）2cm程序：>> format bank; >> r=[3.5 6]; >> [2*pi*r;pi*r.*r]提示：圆的周长计算公式为：r L π2=，圆的面积2r S π=，其中r 为圆的半径。

在Matlab中进行模拟系统建模与仿真简介MATLAB（Matrix laboratory）是一种高级计算环境和编程语言，广泛用于工程、科学和数学领域的数据分析、可视化和算法开发。

在MATLAB中，我们可以使用各种工具箱和功能来进行系统建模和仿真。

本文将介绍一些MATLAB中进行模拟系统建模与仿真的方法和技巧，以帮助读者更好地理解和应用这个强大的工具。

一、系统建模1. 确定系统的输入和输出在进行系统建模之前，首先要明确系统的输入和输出。

系统的输入是指进入系统的外部信号或变量，而系统的输出是指系统产生的响应或结果。

了解系统的输入和输出有助于我们理解系统的工作原理并进行模型构建。

2. 建立传递函数模型传递函数模型是系统建模中常用的一种数学模型。

它通过输入和输出之间的关系来描述系统的动态行为。

在MATLAB中，我们可以使用tf函数来建立传递函数模型。

例如，假设有一个二阶系统，可以通过以下代码建立其传递函数模型：```matlabnum = [1];den = [1, 1, 1];sys = tf(num, den);```3. 建立状态空间模型状态空间模型是描述系统动态行为的另一种常用模型。

它通过系统的状态变量和输入之间的关系来表示系统的行为。

在MATLAB中，我们可以使用ss函数来建立状态空间模型。

例如，假设有一个二阶系统，可以通过以下代码建立其状态空间模型：```matlabA = [0, 1; -1, -1];B = [0; 1];C = [1, 0];D = 0;sys = ss(A, B, C, D);```二、系统仿真1. 时域仿真时域仿真是通过对系统输入信号进行时间积分来模拟系统的行为。

在MATLAB中，我们可以使用sim函数来进行时域仿真。

例如，假设有一个输入信号u和一个系统sys，可以通过以下代码进行时域仿真：```matlabt = 0:0.01:10; % 时间范围u = sin(t); % 输入信号[y, t] = sim(sys, t, u); % 仿真结果```2. 频域仿真频域仿真是通过对系统输入信号进行傅里叶变换，并与系统的传递函数进行频域计算来模拟系统的行为。

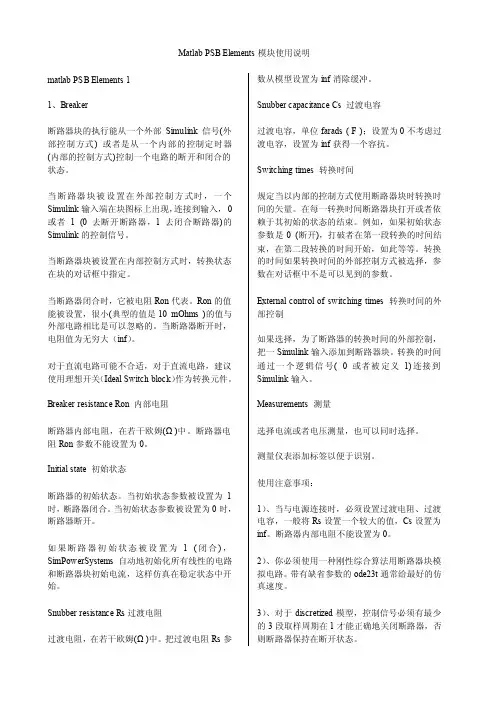

Matlab PSB Elements模块使用说明matlab PSB Elements 11、Breaker断路器块的执行能从一个外部Simulink信号(外部控制方式) 或者是从一个内部的控制定时器(内部的控制方式)控制一个电路的断开和闭合的状态。

当断路器块被设置在外部控制方式时，一个Simulink输入端在块图标上出现，连接到输入，0或者 1 (0去断开断路器，1去闭合断路器)的Simulink的控制信号。

当断路器块被设置在内部控制方式时，转换状态在块的对话框中指定。

当断路器闭合时，它被电阻Ron代表。

Ron的值能被设置，很小(典型的值是10 mOhms )的值与外部电路相比是可以忽略的。

当断路器断开时，电阻值为无穷大（inf）。

对于直流电路可能不合适，对于直流电路，建议使用理想开关（Ideal Switch block）作为转换元件。

Breaker resistance Ron 内部电阻断路器内部电阻，在若干欧姆(Ω)中。

断路器电阻Ron参数不能设置为0。

Initial state 初始状态断路器的初始状态。

当初始状态参数被设置为1时，断路器闭合。

当初始状态参数被设置为0时，断路器断开。

如果断路器初始状态被设置为 1 (闭合)，SimPowerSystems自动地初始化所有线性的电路和断路器块初始电流，这样仿真在稳定状态中开始。

Snubber resistance Rs过渡电阻过渡电阻，在若干欧姆(Ω)中。

把过渡电阻Rs参数从模型设置为inf消除缓冲。

Snubber capacitance Cs 过渡电容过渡电容，单位farads ( F )；设置为0不考虑过渡电容，设置为inf获得一个容抗。

Switching times 转换时间规定当以内部的控制方式使用断路器块时转换时间的矢量。

在每一转换时间断路器块打开或者依赖于其初始的状态的结束。

例如，如果初始状态参数是0 (断开)，打破者在第一段转换的时间结束，在第二段转换的时间开始，如此等等。

任务分配matlab -回复如何在MATLAB中进行任务分配。

任务分配是指将一项任务分配给不同的执行者，并确定每个执行者完成任务的顺序和时间。

在MATLAB中，可以使用多种方法进行任务分配，包括循环、条件语句和函数调用。

在本文中，我们将一步一步地回答如何在MATLAB中进行任务分配。

首先，我们需要确定要分配的具体任务。

在MATLAB中，任务可以是任何需要执行的操作，例如计算、绘图、数据处理等。

假设我们需要分配一个简单的任务，即计算一个给定数字的平方。

接下来，我们需要确定执行任务的人员。

在MATLAB中，可以通过定义函数或脚本来代表不同的执行者。

在本例中，我们将使用两个函数分别代表两个执行者，分别命名为"person1"和"person2"。

下一步是确定任务的分配方式。

在MATLAB中，可以使用循环来将任务分配给不同的执行者。

我们可以使用for循环来遍历任务列表，并使用条件语句来确定将任务分配给哪个执行者。

例如，我们可以将任务按照奇偶性分配给不同的执行者，如下所示：matlabfor i = 1:10if mod(i, 2) == 1person1(i); 分配给person1elseperson2(i); 分配给person2endend在上面的示例中，我们假设任务列表为1到10之间的数字。

使用mod函数可以判断数字的奇偶性，如果数字是奇数，则将任务分配给"person1"，如果是偶数，则将任务分配给"person2"。

在实际应用中，可以根据具体需求来制定任务的分配规则。

接下来，我们需要定义两个函数"person1"和"person2"来表示实际执行任务的人员。

在这两个函数中，我们可以编写代码来执行具体的任务。

在本例中，我们需要计算给定数字的平方，代码如下所示：matlabfunction person1(num)square = num^2;disp(['person1计算出的平方为：', num2str(square)]);endfunction person2(num)square = num^2;disp(['person2计算出的平方为：', num2str(square)]);end在上面的示例中，我们使用了"^"运算符来计算给定数字的平方，并使用disp函数将结果输出到命令窗口。

用Matlab/Simulink 中的Powersystem 库，完成下列实验：1. 单相变压器电流和电压计算有一台单相变压器，其额定参数为：Hz f N 50=，A kV S N ∙=10，V U U N N 22038021=。

一、二次绕组的漏阻抗分别为()Ω+=22.014.01j Z ，()Ω+=055.0035.02j Z ，励磁阻抗()Ω+=31030j Z m ，负载阻抗()Ω+=54j Z L 。

使用Simulink 建立仿真模型，计算在高压侧施加额定电压时，（1）一、二次侧的实际电流和励磁电流；（2）二次侧的电压。

用Matlab/Simulink 中的Powersystem 库搭建的仿真模型如图1所示。

图1 线性变压器负载运行仿真模型2. 使用Simulink建立仿真模型，仿真验证三相变压器的Yd11联结组别的一次测电压和二次侧电压的幅值和相位关系。

用Matlab/Simulink中的Powersystem库搭建的仿真模型如图2所示。

图2 变压器联接组别仿真模型3.使用simulink建立直流电动机的能耗制动仿真模型，仿真分析获得转速、电枢电流和电磁转矩的暂态过程曲线。

用Matlab/Simulink中的Powersystem库搭建的仿真模型如图3所示。

图3 他励直流电动机能耗制动仿真模型4. 使用simulink 建立他励直流电动机的改变电枢电压的仿真模型，仿真分析获得转速、电枢电流和电磁转矩的暂态过程曲线。

用Matlab/Simulink 中的Powersystem 库搭建的仿真模型如图4所示。

图4 他励直流电动机的改变电枢电压的仿真模型5. 一台4极三相异步电动机，额定电压V U N 380=（△形联结），额定频率Hz f N 50=，额定转速min 1487r n N =，其他参数为Ω=055.01R ，Ω=265.01σX ，Ω=763.0m R ，Ω=39.16m X ，Ω='04.02R ，Ω='565.02σX 。

M A T L A B-s i m u l i n k中的基本模块的参数、含义、应用(D O C)资料内容仅供您学习参考，如有不当之处，请联系改正或者删除资料内容仅供您学习参考，如有不当之处，请联系改正或者删除2电力线路模块PI Section Line单项π型线路单相传输线模块。

电阻，电感和电容的传输线，沿着线是均匀分布的。

级联几个相同的PI部分是通过以下方式获得一个近似的分布参数线路模型的Three-Phase PI Section Line三相电力线路模块实现了一个平衡的三相传输线模型参数集中在π部分。

相反，沿着线的电阻，电感和电容是均匀分布的分布参数线路模型，三相PI剖面线块肿块行参数在一个单一的π部分所示，在图中只有一相下代表。

被指定为正序和零序的，要考虑到的参数之间的感性和容性耦合的三相导体，以及地面参数的参数R，L，和C线。

在此方法的指定行参数假设，这三个阶段是平衡的。

使用一个单一的PI部分的模型是适当的传输线或短，在感兴趣的频率范围是有限的基频周围建模。

你可以得到更准确的模型通过级联多个相同的块。

见PI剖面线的最大频率范围的说明，通过PI线模型，可以实现。

频率用于R L C规范指定行参数所用的频率，以赫兹（Hz）。

这通常是标称系统频率（50赫兹或60赫兹）。

正序和零序电阻正序和零序电阻欧姆/公里（Ω/公里）。

正序和零序电感正序和零序电感：亨利/公里（H/公里）。

正序和零序电容正序和零序电容法拉/公里（F /公里）。

线路段长度（KM）该生产线部分长度在千米（公里）。

Three-Phase Transformer (Two Windings)三相变压器（两个绕组）使用三个单相变压器，三相变压器三相变压器两个绕组块实现了。

您可以模拟饱和的核心不是简单地通过在参数菜单中设置相应的复选框块。

线性变压器块和可饱和变压器块部分的单相变压器的电气模型的详细说明，请参阅。

可以以下列方式连接的两个绕组的变压器：1)Y2)Y与中性点3)接地Y4)三角洲三角洲（D1），30度的滞后Y通过5)D11）三角洲，三角洲领先的Y通过30度Three-Phase V-I Measurement三相电压-电流测量电压测量选择没有，如果你不想要测量三相电压。
