水稳层中水泥剂量检验记录表

T0809-2009水泥或石灰稳定材料中水泥或石灰剂量测定方法（EDTA滴定法）1.1 本方法适用于在工地快速测定水泥和石灰稳定材料中水泥和石灰的剂量，并可用于检查现场拌和和摊铺的均匀性。

1.2 本办法适用于在水泥终凝之前的水泥含量测定，现场土样的石灰剂量应在路拌后尽快测试，否,则需要用相应龄期的 EDTA 二钠标准溶液消耗量的标准曲线确定。

1.3 本方法也可以用来测定水泥和石灰综合稳定材料中结合料的剂量。

2.1 滴定管〈酸式） :50mL, 1 支。

2.2 漓定台：1 个。

2.3 滴定管夹：：1个。

2.4 大肚移液管：10mL,50mL , 10 支。

2.5 锥形瓶（即三角瓶） :200mL,20 个。

2.6 烧杯：2000mL（或1OOOmL)，l 只；300mL,10 只。

2.7 容量瓶：1000mL，1个 2.8 搪瓷杯：容量大于1200mL,10只。

2.9 不锈钢棒（或粗玻璃棒）10根。

2.10 量筒：lOOmL 和 5mL ，各 1 只，50mL,2只 2.11 棕色广口瓶：60ml, 1 只〈装钙红指示剂）。

2.12电子天平：量称不小于1500g，感量0.01g。

2.13 秒表：1 只。

2.14 表面皿：9cm , 10 个。

2.15 研钵：φ12-13cm, 1 个。

2.16 洗耳球：1个。

2.17 精密试纸：pH12-14 2.18 聚乙烯桶：20L （装蒸馏水和氯化铵及 EDTA 二钠标准溶液）3个，5L,大口桶10个。

2.19 毛刷、去污粉、吸水管、塑料勺、特种铅笔，厘米纸2.20 瓶（塑料） :500mL, 1 只。

3.1 0.1mol/m3乙二胺四乙酸二钠（EDTA二钠标准溶液（简称 EDTA 二钠标准溶液）：准确称取 EDTA 二钠（分析纯）37. 23g ，用 40 -50℃的二氧化碳蒸馏水溶解，待全部溶解并冷却至室温后，定容至 IOOOmL。

市政道路水稳基层水泥剂量的检测及控制市政道路水稳基层水泥剂量的检测及控制在厦门的城市道路建设中，水泥稳定碎石已被广泛用于修建高等级道路路面的基层或底基层，虽然其具有易于取材、经济适用、强度较高、板体性好等优点，可是随着使用的不断普及，施工质量控制上也出现许多缺陷与不足，特别是水泥剂量控制不好，对基层的质量影响很大，水泥剂量太小，则不能确保基层的强度；而量太大既不经济，还会使基层的裂缝增多，进而影响到路面面层投入使用后的水稳性。

因此，水泥剂量检测及控制，是水泥稳定碎石基层施工质量控制领域中的一个重要环节。

要想能经过准确检测及控制水泥稳定碎石中的水泥剂量来指导施工，首先应在试验室配备不同水泥剂量的土样，测定与之对应的不同EDTA化学试剂的耗量，绘制标准曲线，为下一步采用EDTA滴定法现场测定施工拌和时的水泥剂量做检测准备；然后在生产过程中按照规范要求每 m2检测1次，至少6个样品，用EDTA滴定法试验检测，再根据试验结果进行调整；最后定期对工程数量与实际使用水泥剂量进行计算比较。

一、工程实例厦门某工业区三期B标市政工程，水泥稳定砂石基层采用粗粒式稳定碎石，碎石10~30mm，石屑0~10mm，粗砂0~5mm，集料塑性指数为6.4，液限24.7%，施工配合比设计中各种集料的比例为碎石：石屑：砂=50：35：15，合成级配满足《公路路面基层施工技术规范》（JTJ034- ）中3号级配要求，集料压碎值为22.6%，稳定剂为P.C32.5硅酸盐水泥，5%水泥剂量的稳定碎石击实试验结果：ω0为6.0%，ρdmax为2.29g/cm3。

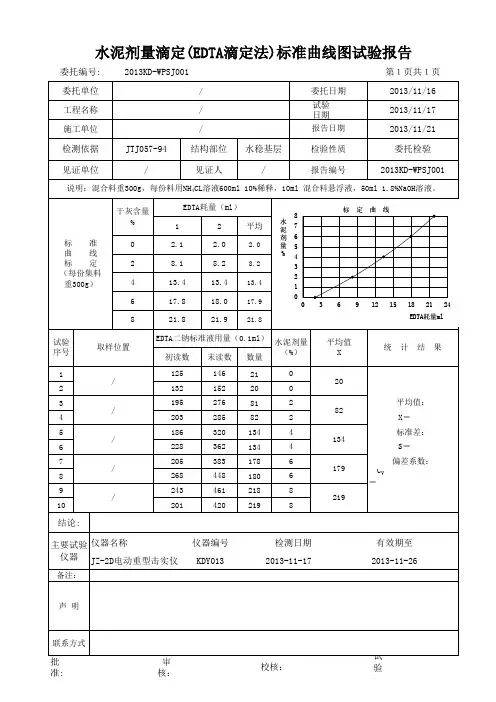

二、标准曲线绘制众所周知，标准曲线是工地检测水泥剂量的标准，如果标准曲线的绘制出现问题，将无法保证水泥稳定碎石施工质量。

为了更好地指导生产，共设计了4种不同情况的集料（表1），经过这4种不同情况集料的标准曲线，寻找她们之间的关系，得到更加合理的标准曲线。

注：1.水泥剂量按照0、2%、4%、6%、8%掺入；2.最佳含水量为6%；3.考虑到加水后的集料经过2.36mm筛比较困难，而改用4.75mm筛经过对4种不同方式配制而成的试样进行EDTA试验，试验时所用EDTA溶液是一次配制而成，氯化氨和氢氧化钠溶液配制多次，得到的结果如表2，标准曲线见图1。

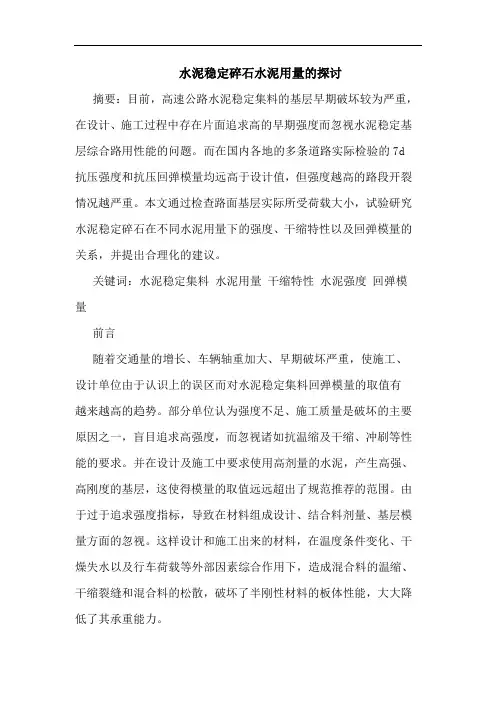

水泥稳定碎石水泥用量的探讨摘要：目前，高速公路水泥稳定集料的基层早期破坏较为严重，在设计、施工过程中存在片面追求高的早期强度而忽视水泥稳定基层综合路用性能的问题。

而在国内各地的多条道路实际检验的7d抗压强度和抗压回弹模量均远高于设计值，但强度越高的路段开裂情况越严重。

本文通过检查路面基层实际所受荷载大小，试验研究水泥稳定碎石在不同水泥用量下的强度、干缩特性以及回弹模量的关系，并提出合理化的建议。

关键词：水泥稳定集料水泥用量干缩特性水泥强度回弹模量前言随着交通量的增长、车辆轴重加大、早期破坏严重，使施工、设计单位由于认识上的误区而对水泥稳定集料回弹模量的取值有越来越高的趋势。

部分单位认为强度不足、施工质量是破坏的主要原因之一，盲目追求高强度，而忽视诸如抗温缩及干缩、冲刷等性能的要求。

并在设计及施工中要求使用高剂量的水泥，产生高强、高刚度的基层，这使得模量的取值远远超出了规范推荐的范围。

由于过于追求强度指标，导致在材料组成设计、结合料剂量、基层模量方面的忽视。

这样设计和施工出来的材料，在温度条件变化、干燥失水以及行车荷载等外部因素综合作用下，造成混合料的温缩、干缩裂缝和混合料的松散，破坏了半刚性材料的板体性能，大大降低了其承重能力。

1水泥稳定碎石的强度特点1.1两种破坏形式一种是由于半刚性基层强度不足，当路表水进入半刚性基层后，由于半刚性基层的软化而造成强度失稳，从而在路面结构表面形成坑槽；另一种形式是半刚性基层强度过高，开裂在所难免，当路表水进入路面结构后，不仅会软化半刚性基层表面，而且水会沿裂缝深入整个半刚性基层内部，导致路面结构发生根本性的损坏，在交通荷载作用下，这种破坏进一步加剧。

因此要控制半刚性基层材料的强度在合理的范围内，不能低也不宜太高[1]。

1.2强度及模量特点从路面结构承受压力方面考虑，路面各结构层所用的材料应与其所受的应力水平相适应，理想的路面结构材料强度比应符合：路面结构面层材料强度应高于基层材料。

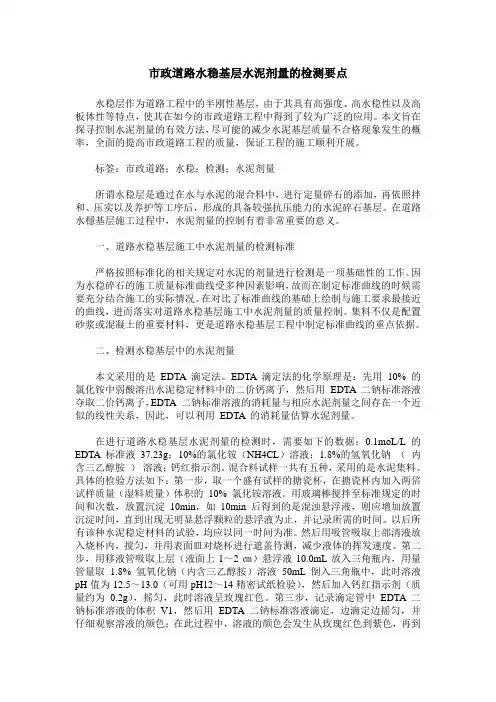

市政道路水稳基层水泥剂量的检测要点水稳层作为道路工程中的半刚性基层，由于其具有高强度、高水稳性以及高板体性等特点，使其在如今的市政道路工程中得到了较为广泛的应用。

本文旨在探寻控制水泥剂量的有效方法，尽可能的减少水泥基层质量不合格现象发生的概率，全面的提高市政道路工程的质量，保证工程的施工顺利开展。

标签：市政道路；水稳；检测；水泥剂量所谓水稳层是通过在水与水泥的混合料中，进行定量碎石的添加，再依照拌和、压实以及养护等工序后，形成的具备较强抗压能力的水泥碎石基层。

在道路水穩基层施工过程中，水泥剂量的控制有着非常重要的意义。

一、道路水稳基层施工中水泥剂量的检测标准严格按照标准化的相关规定对水泥的剂量进行检测是一项基础性的工作。

因为水稳碎石的施工质量标准曲线受多种因素影响，故而在制定标准曲线的时候需要充分结合施工的实际情况。

在对比了标准曲线的基础上绘制与施工要求最接近的曲线，进而落实对道路水稳基层施工中水泥剂量的质量控制。

集料不仅是配置砂浆或混凝土的重要材料，更是道路水稳基层工程中制定标准曲线的重点依据。

二、检测水稳基层中的水泥剂量本文采用的是EDTA 滴定法。

EDTA 滴定法的化学原理是：先用10% 的氯化铵中弱酸溶出水泥稳定材料中的二价钙离子，然后用EDTA 二钠标准溶液夺取二价钙离子，EDTA 二钠标准溶液的消耗量与相应水泥剂量之间存在一个近似的线性关系，因此，可以利用EDTA 的消耗量估算水泥剂量。

在进行道路水稳基层水泥剂量的检测时，需要如下的数据：0.1moL/L 的EDTA 标准液37.23g；10%的氯化铵（NH4CL）溶液；1.8%的氢氧化钠（内含三乙醇胺）溶液；钙红指示剂。

混合料试样一共有五种，采用的是水泥集料。

具体的检验方法如下：第一步，取一个盛有试样的搪瓷杯，在搪瓷杯内加入两倍试样质量（湿料质量）体积的10% 氯化铵溶液。

用玻璃棒搅拌至标准规定的时间和次数，放置沉淀10min，如10min 后得到的是混浊悬浮液，则应增加放置沉淀时间，直到出现无明显悬浮颗粒的悬浮液为止，并记录所需的时间。

水泥稳定碎石基层压实度检测方法研究夏爽;谢立炳;胡力群【摘要】为对施工现场水泥稳定碎石基层压实度进行快速检测,利用水稳碎石未凝结时呈散体的状态,基于瞬态锤击响应加速度的方法,自行设计出压实度快速无损检测仪,通过实验确定仪器的各项参数,对静压法成型的不同压实度的试件的锤击时的加速度代表值进行分析各种影响因素,在路槽铺筑基层进行标定,确定加速度代表值与压实度的关系,并在施工现场进行测试,与灌砂法测定结果进行比较,发现加速度代表值与水稳碎石压实度相关性较好.【期刊名称】《四川建材》【年(卷),期】2016(042)003【总页数】2页(P46-47)【关键词】道路工程;压实度快速无损检测;加速度代表值;水泥稳定碎石基层【作者】夏爽;谢立炳;胡力群【作者单位】长安大学特殊地区公路工程教育部重点实验室,陕西西安710064;杭州市萧山路桥工程处,浙江杭州311200;长安大学特殊地区公路工程教育部重点实验室,陕西西安710064【正文语种】中文【中图分类】U414.1压实度是公路施工的一项重要的质量控制指标，是保证道路路用性能的前提。

压实度不足则需要对相应结构层进行补压，而水泥稳定类材料具有凝结硬化的特点，需及早掌握基层压实状况，以此决定是否进行补压或重铺来确保基层的使用性能。

传统的压实度检测方法如灌砂法不能快速获取压实信息，且检测点往往会成为路面的薄弱环节。

机载式压实度检测深度过大，不能完全反映待测结构层的压实度；瑞雷波法其击振设备和整机较为笨重，不利于提高效率[1]；核子密度仪有放射性，对人体有害。

因此，水稳基层施工迫切需要快速、有效的压实度检测手段。

文献[2]提出对细粒土基进行压实度评价的方法，张宜洛[3]在该方法基础上提出对中粗粒土的压实度评价方法。

目前关于瞬态锤击法的研究多集中在土基上[4-6]，在含有结合料的混合料上的研究较少。

针对水稳基层尚未凝结时类似散体状态，根据散体结构不同密度下结构反力不同的锤击响应加速度，研制可用于检测水稳基层压实度的仪器，并研究水稳碎石的含水率和延迟时间两个因素对加速度代表值的影响，并建立压实度与加速度代表值的拟合公式，为施工现场提供有效手段以控制水稳基层压实度。

灰剂量检测（石灰土水泥土水稳）目的和适用范围（1）本实验方法适用于在工地快速测定水泥和石灰稳定土中水泥和石灰的剂量，并可用以检查拌和的均匀性。

用于稳定土可以是细粒土，也可以是中粒土和粗粒土。

工地水泥和石灰稳定土含水量的少量变化（±2%），实际上不影响测定结果。

用本方法进行一次剂量测定，只需10min左右。

（2）本方法也可以用来测定水泥和石灰稳定土中结合料的剂量。

2、仪器设备（1）滴定管（酸式）：50mL，1支。

（2）滴定台：1个（3）滴定管夹：1个（4）大肚移液管：10mL，10支（5）锥形瓶（三角瓶）：200mL，20个（6）烧杯：2000mL，一只，300mL，10只（7）容量瓶：1000mL，1个（8）搪瓷杯：容量大于1200mL，10只（9）不锈钢棒（或粗玻璃棒）：10根（10）量筒：100和5mL，各1只，50mL，2只（11）棕色广口瓶：60mL，1只（装钙红）（12）托盘天平：称量500g、感量0.5g和称量100g、感量0.1g，各一台（13）秒表：一只（14）表面皿：Φ9cm，1个（15）研钵Φ12~Φ13cm，1个（16）土样筛：筛孔2.0mm或2.5mm，1个（17）洗耳球（1两或2两）：1个（18）精密试纸：PH12~14（19）聚乙烯桶：20L，1个（装蒸馏水）；10L，2个（装氯化铵及EDTA二钠标准液）;5L，1个（装氢氧化钠）。

（20）毛刷、去污粉、吸水管、塑料勺、特种铅笔、厘米纸（21）洗瓶（塑料）：500mL，1只3. 试剂（1）0.1mol/L乙二胺四乙酸二钠（简称EDTA二钠）标准液；准确称取EDTA二钠（分析纯）37.226g，用微热的无二氧化碳蒸馏水溶解，待全部溶解并冷却至室温，定容至1000mL。

（2）10%氯化铵溶液：将500g氯化铵（分析纯或化学纯）放在10L聚乙烯桶内，加蒸馏水4500mL，充分振荡，使氯化铵完全溶解。

也可以分批在1000mL的烧杯内配制，然后倒入塑料桶内摇匀。

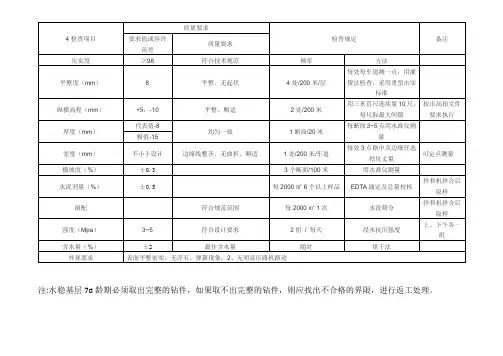

浅谈水泥稳定碎石基层施工的质量控制和检测要点【摘要】本文通过对2014年G312线二级公路重铺路段基层实施水泥稳定碎石基层，简要叙述了水泥稳定碎石基层施工的质量控制和检测要点，并对水泥稳定碎石基层混合料的设计和施工控制提出自己的看法。

【关键词】水泥稳定碎石施工质量控制检测前言前目在我国公路施工中，水泥稳定碎石基层以其强度高、板体性好、耐久性好、干温缩较小、易于施工等优点被逐渐推广和应用。

近几年更有以水泥稳定碎石基层代替水泥稳定砂砾基层的趋势。

根据水泥稳定碎石施工中的质量控制和检测要点，浅谈以下个人体会。

概括的讲，水泥稳定碎石施工要把握好三个关键环节，即把“三关”，同时要处理好一个不利因素，具体如下：第一关：就是把好“检测关”，即要科学严谨的做好原材料级配和含水量、混合料的级配和含水量、水泥剂量、压实度、试件无侧限抗压强度等的检测。

坚持用数据指导施工，严格控制施工质量。

第二关：就是把好“时间关”，由于水稳碎石的结合材料---水泥的固有特性，时间因素对整个施工过程尤为重要，从混合料开始拌和到碾压结束的时间差称为施工的延迟时间。

施工中要严密组织、科学控制拌合—运输—摊铺—碾压等各道工序，使其持续时间在允许延迟时间之内，可以说“时间控制”是水泥稳定基层施工的生命线。

第三关：就是把好“养护关”，养护对水稳碎石基层的强度形成和干缩性影响非常大，所以要充分重视水稳基层的养护工作。

一个不利因素：就是指水泥稳定基层的“干、温缩”影响因素，大致可以分为以下几个方面：(1)混合料中细集料的含量：有关资料表明0.6mm 及其以下档细集料对水泥稳定基层的干、温缩的负面影响很大，所以在进行混合料配合比设计时应严格控制集料0.6mm 和0.075mm 档的通过率，使之尽量靠低线。

(2)细集料颗粒的塑性越大，基层干缩应变越大，所以要对通过0.6mm 筛孔的颗粒进行液限和塑性指数试验，要求液限小于28%，塑性指数小于9。

(3)实验表明重型标准比轻型标准干缩应变小，因此提高水稳基层的压实度对减少干缩应变非常有利。
