直流电力拖动习题

2022年秋季学期《电机拖动基础》综合练习题第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。

2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。

3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。

4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。

5、单迭和单波绕组，极对数均为p 时，并联支路数分别是_______，_______。

6、直流电机的电磁转矩是由_______和_______共同作用产生的。

7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。

二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。

（）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。

（）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。

（）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。

（1）电枢绕组（2）励磁绕组（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）。

（1）去磁（2）助磁（3）不去磁也不助磁。

3、如果并励直流发电机的转速上升20%，则空载时发电机的端电压U 0升高（）。

（1）20%（2）大于20%（3）小于20%。

四、简答题1、直流发电机的励磁方式有哪几种？2、如何确定换向极的极性，换向极绕组为什么要与电枢绕组相串联？3、试比较他励和并励直流发电机的外特性有何不同？并说明影响曲线形状的因素。

第二部分直流电机的电力拖动思考题与习题1、什么叫电力推拖动系统？举例说明电力拖动系统都由哪些部分组成。

2、写出电力拖动系统的运动方程式，并说明该方程式中转矩正、负号的确定方法。

3、怎样判断运动系统是处于动态还是处于稳态？4、研究电力拖动系统时为什么要把一个多轴系统简化成一个单轴系统？简化过程要进行哪些量的折算？折算时各需遵循什么原则？5、起重机提升重物与下放重物时，传动机构损耗由电动机承担还是由重物承担？提升或下放同一重物时，传动机构的效率相等吗？6、电梯设计时，其传动机构的上升效率η<0.5，若上升时η=04，则下降=15N·m，则下降时的负载时的效率η是多少？若上升时负载转矩的折算值TL转矩折算值为多少？7、从低速轴往高速轴折算时，为什么负载转矩和飞轮矩都要减小？8、起重机提升某一重物时，若传动效率小于0.5，那么下放该重物时传动效率为负值，此时的特理意义是什么？9、生产机械的负载转矩特性常见的哪几类？何谓位能性负载？10、表1中所列各电力拖动系统的数据不全，请通过计算把空格填满，计算时忽略电动机的空载转矩。

表14 17.6 128 0.85 85 78 5.5 16.5 减速11、表2所列电动机拖动生产机械在稳态运行时，根据表中所给数据，忽略电动机的空载转矩，计算表内未知数据并填入表中。

表2生产机械切削力或重物重F,G/N切削速度或升降速度v/m·s-1电动机转速n/r·min传动效率负载转矩TL/N·m电磁转矩Tem/N·m刨床3400 0.42 975 0.80 起重机9800 提升1.4 1200 0.75下降1.4电梯1500 提升1.0 950 0.42下降1.012、如图所示的运动系统中，已知n1/n2=3,n2/n3=2, GD21=80N·m2，GD22=250N·m2，GD 23=750 N·m2，I’L=90 N·m2，（反抗转矩），每对齿轮的传支效率均为η=0.98，求折算到电动机轴上的负载转长和总飞轮矩。

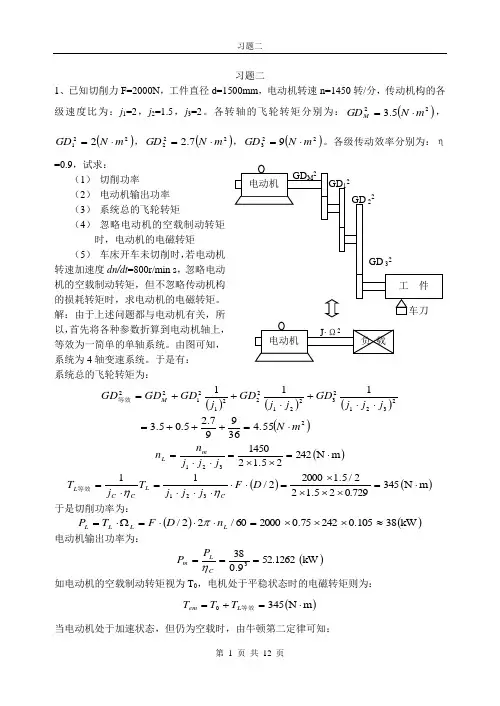

习题二1、已知切削力F=2000N ，工件直径d=1500mm ，电动机转速n=1450转/分，传动机构的各级速度比为：j 1=2，j 2=1.5，j 3=2。

各转轴的飞轮转矩分别为：()225.3m N GD M ⋅=，()2212m N GD ⋅=，()2227.2m N GD ⋅=，()2239m N GD ⋅=。

各级传动效率分别为：η=0.9，试求：（1） 切削功率 （2） 电动机输出功率 （3） 系统总的飞轮转矩（4） 忽略电动机的空载制动转矩时，电动机的电磁转矩 （5） 车床开车未切削时，若电动机转速加速度dn/dt =800r/min s ，忽略电动机的空载制动转矩，但不忽略传动机构的损耗转矩时，求电动机的电磁转矩。

解：由于上述问题都与电动机有关，所以，首先将各种参数折算到电动机轴上，等效为一简单的单轴系统。

由图可知，系统为4轴变速系统。

于是有： 系统总的飞轮转矩为：()()()()223212322122212122 4.5536997.25.05.3111m N j j j GD j j GD j GD GD GD M ⋅=+++=⋅⋅+⋅++=等效()m N 24225.121450321⋅=⨯⨯=⋅⋅=j j j n n m L()()m N 3450.72925.122/5.120002/11321⋅=⨯⨯⨯⨯=⋅⋅⋅⋅⋅=⋅=D F j j j T j T C L C C L ηη等效于是切削功率为：()()kW 38105.024275.0200060/22/≈⨯⨯⨯=⋅⋅⋅=Ω⋅=L L L L n D F T P π 电动机输出功率为：()kW 52.12629.0383===CLm P P η 如电动机的空载制动转矩视为T 0，电机处于平稳状态时的电磁转矩则为：()m N 4530⋅=+=等效L em T T T当电动机处于加速状态，但仍为空载时，由牛顿第二定律可知：C L em dt dn GD T T T η/37520⎪⎪⎭⎫ ⎝⎛⋅=--等效等效此时的电磁转矩为： ()m N 13.3150.729/8003754.55/37502⋅=⎪⎭⎫⎝⎛⨯=++⎪⎪⎭⎫ ⎝⎛⋅=等效等效L C emT T dt dn GD T η 2、已知龙门刨传动机构如图所示。

1、 什么叫电力拖动系统？答：电力拖动系统是指由各种电动机作为原动机，拖动各种生产机械（如起重机的大车和小车、龙门刨床的工作台等），完成一定生产任务的系统。

2、 什么叫单轴系统？什么叫多轴系统？为什么要把多轴系统折算成单轴系统？答：在电力拖动系统中，若电动机和工作机构直接相连，这种系统称为单轴系统。

若电动机和工作机构通过传动机构相连，这种系统我们称为多轴系统。

多轴电力拖动系统的运动情况比单轴系统就复杂多了。

若按多轴，要列出每根轴自身的运动方程式，再列出各轴之间互相联系的方程式，最后联立求解这些方程，才能分析研究整个系统的运动比较复杂。

为了简化分析计算，通常把传动机构和工作机构看成一个整体，且等效成一个负载，直接作用在电动机轴上，变多轴系统为单轴系统，再用运动方程式来研究分析，这样简单方便。

3、 常见的生产机械的负载特性有哪几种？位能性恒转矩负载与反抗性恒转矩负载有何区别？答：常见的生产机械的负载特性有恒转矩负载特性、恒功率负载特性及转矩随转速而变的其它负载特性。

其中恒转矩负载特性分为反抗性恒转矩负载和位能性恒转矩负载，反抗性恒转矩负载的大小恒定不变，而方向总是与转速的方向相反，即负载转矩始终是阻碍运动的。

位能性恒转矩负载的大小和方向都不随转速而发生变化。

4、 运用拖动系统的运动方程式，说明系统旋转运动的三种状态。

答： dt dn GD T T L 3752=-（1）当T ＞T L ，0>dtdn 时，系统作加速运动，电动机把从电网吸收的电能转变为旋转系统的动能，使系统的动能增加。

（2）当T ＜T L ，dtdn ＜0时，系统作减速运动，系统将放出的动能转变为电能反馈回电网，使系统的动能减少。

（3）当T ＝T L ，0=dtdn 时，n =常数（或n =0），系统处于恒转速运行（或静止）状态。

系统既不放出动能，也不吸收动能。

5、 他励直流电动机的机械特性指的是什么？答：直流电动机的机械特性是指电动机在电枢电压，励磁电流、电枢回路电阻为恒定值的条件下，即电动机处于稳定运行时，电动机的转速n 与电磁转矩T 之间的关系：n =f (T )。
