oled有机发光材料OLED有机发光材料。
OLED(Organic Light-Emitting Diode)是一种采用有机发光材料制成的发光二极管,具有自发光、高对比度、快速响应、薄型轻便等优点,因此在显示技术领域备受关注。
而OLED的核心就是有机发光材料,它直接影响着OLED显示器的性能和品质。
有机发光材料是一类具有高发光效率、长寿命、高稳定性和宽色域等特点的材料,它是OLED显示器中最关键的部分。
有机发光材料主要包括发光层材料、电子传输层材料和阳极材料等。
其中,发光层材料是OLED的核心,它决定了OLED显示器的发光效率和色彩表现。
目前,有机发光材料已经取得了长足的发展,不断涌现出新型的有机发光材料,为OLED显示技术的进步提供了有力支持。
例如,采用磷光材料可以实现高效率的白光发光,提高了OLED显示器的亮度和色彩还原能力;采用热活化材料可以降低OLED显示器的功耗,延长了OLED显示器的使用寿命;采用三基色发光材料可以实现更广泛的色域,提高了OLED显示器的色彩表现。
与此同时,有机发光材料的研发也面临着一些挑战。
首先,有机发光材料的稳定性和寿命仍然需要提高,特别是蓝光发光材料的稳定性问题一直是制约OLED显示器商业化的关键因素;其次,有机发光材料的成本仍然较高,需要进一步降低成本,以满足大规模商业化生产的需求;最后,有机发光材料的环保性和可持续性也需要引起重视,绿色环保的材料将是未来发展的趋势。
总的来说,有机发光材料作为OLED显示技术的核心部分,其发展将直接影响着OLED显示器的性能和品质。
随着技术的不断进步和创新,相信有机发光材料将迎来更加美好的发展前景,为OLED显示技术的普及和应用提供更多可能性。
希望未来能够看到更多更优秀的有机发光材料的涌现,为OLED显示技术的发展注入新的活力。
oled有机发光材料OLED有机发光材料。
OLED(Organic Light Emitting Diode)是一种新型的显示技术,它采用有机发光材料作为发光层,具有自发光、高对比度、快速响应、视角宽、薄、轻、柔性等特点,被誉为下一代显示技术的发展方向。
而有机发光材料作为OLED的核心,也成为了当前研究的热点之一。
有机发光材料是一种能够在电场或电流作用下产生发光的有机化合物,通常由发光层、载流子传输层和电子传输层组成。
其中,发光层是OLED中最关键的部分,决定了OLED显示器的发光效果和性能。
目前,有机发光材料主要包括有机小分子和有机聚合物两大类。
有机小分子通常具有纯净的颜色和快速的响应速度,而有机聚合物则具有较高的发光效率和较长的使用寿命。
在有机小分子领域,常见的有机发光材料包括了三联苯衍生物、二联苯衍生物、芴衍生物等。
这些材料具有良好的发光特性和稳定性,被广泛应用于OLED的制备中。
而在有机聚合物领域,聚苯乙烯(PSS)、聚对苯乙烯(PPS)等材料因其高发光效率和长寿命而备受青睐。
除了传统的有机发光材料外,近年来,有机小分子和有机聚合物的混合材料也成为了研究的热点。
这种混合材料不仅继承了有机小分子的纯净颜色和快速响应速度,同时也具备了有机聚合物的高发光效率和长寿命。
因此,混合材料被认为是未来OLED发展的重要方向之一。
在OLED有机发光材料的研究中,人们不仅关注材料的发光效率和颜色纯度,还注重材料的稳定性、加工性能和成本。
因此,未来有机发光材料的研究方向将主要集中在提高发光效率、延长使用寿命、降低制备成本等方面。
同时,随着OLED 技术的不断进步,有机发光材料也将不断推陈出新,为OLED显示技术的发展注入新的活力。
总之,OLED有机发光材料作为OLED显示技术的核心部分,具有重要的研究意义和应用前景。
随着技术的不断进步和创新,相信有机发光材料将会为OLED 显示技术的发展带来更多的惊喜和突破。

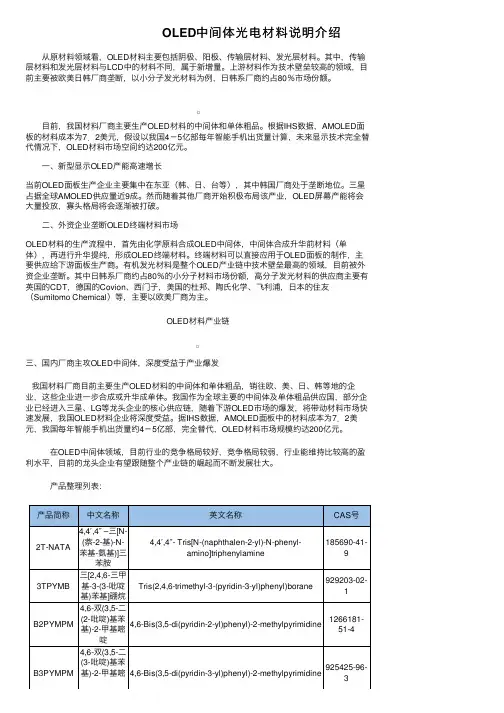

OLED中间体光电材料说明介绍从原材料领域看,OLED材料主要包括阴极、阳极、传输层材料、发光层材料。
其中,传输层材料和发光层材料与LCD中的材料不同,属于新增量。
上游材料作为技术壁垒较⾼的领域,⽬前主要被欧美⽇韩⼚商垄断,以⼩分⼦发光材料为例,⽇韩系⼚商约占80%市场份额。
⽬前,我国材料⼚商主要⽣产OLED材料的中间体和单体粗品。
根据IHS数据,AMOLED⾯板的材料成本为7.2美元,假设以我国4-5亿部每年智能⼿机出货量计算,未来显⽰技术完全替代情况下,OLED材料市场空间约达200亿元。
⼀、新型显⽰OLED产能⾼速增长当前OLED⾯板⽣产企业主要集中在东亚(韩、⽇、台等),其中韩国⼚商处于垄断地位。
三星占据全球AMOLED供应量近9成。
然⽽随着其他⼚商开始积极布局该产业,OLED屏幕产能将会⼤量投放,寡头格局将会逐渐被打破。
⼆、外资企业垄断OLED终端材料市场OLED材料的⽣产流程中,⾸先由化学原料合成OLED中间体,中间体合成升华前材料(单体),再进⾏升华提纯,形成OLED终端材料。
终端材料可以直接应⽤于OLED⾯板的制作,主要供应给下游⾯板⽣产商。
有机发光材料是整个OLED产业链中技术壁垒最⾼的领域,⽬前被外资企业垄断。
其中⽇韩系⼚商约占80%的⼩分⼦材料市场份额,⾼分⼦发光材料的供应商主要有英国的CDT,德国的Covion、西门⼦,美国的杜邦、陶⽒化学、飞利浦,⽇本的住友(Sumitomo Chemical)等,主要以欧美⼚商为主。
OLED材料产业链三、国内⼚商主攻OLED中间体,深度受益于产业爆发我国材料⼚商⽬前主要⽣产OLED材料的中间体和单体粗品,销往欧、美、⽇、韩等地的企业,这些企业进⼀步合成或升华成单体。
我国作为全球主要的中间体及单体粗品供应国,部分企业已经进⼊三星、LG等龙头企业的核⼼供应链,随着下游OLED市场的爆发,将带动材料市场快速发展,我国OLED材料企业将深度受益。

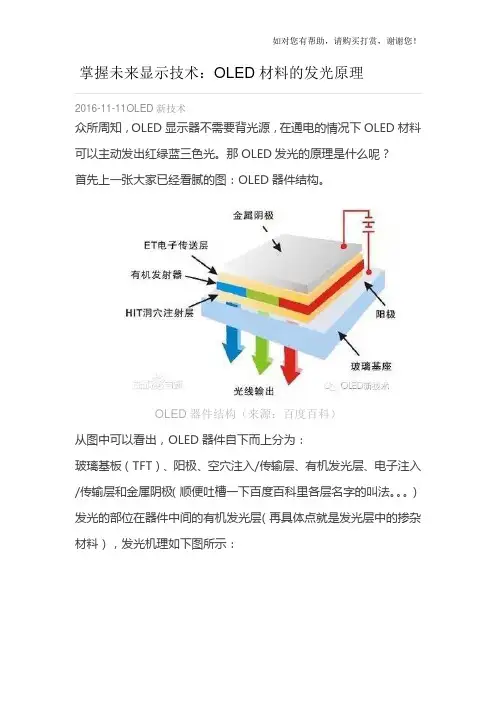

掌握未来显示技术:OLED材料的发光原理2016-11-11OLED新技术众所周知,OLED显示器不需要背光源,在通电的情况下OLED材料可以主动发出红绿蓝三色光。
那OLED发光的原理是什么呢?首先上一张大家已经看腻的图:OLED器件结构。
OLED器件结构(来源:百度百科)从图中可以看出,OLED器件自下而上分为:玻璃基板(TFT)、阳极、空穴注入/传输层、有机发光层、电子注入/传输层和金属阴极(顺便吐槽一下百度百科里各层名字的叫法。
)发光的部位在器件中间的有机发光层(再具体点就是发光层中的掺杂材料),发光机理如下图所示:有机发光层的发光机理(来源:网络)OLED器件是电流驱动型,在通电的情况下,空穴从阳极进入器件,穿过空穴注入/传输层,电子从阴极进入器件,穿过电子注入/传输层,两者最终到达有机发光层。
接下来要讲解的内容可能会比较生涩,为便于不同层次读者的理解,小编用不同的内容分成基础班和进修班,请各位读者对号入座。
基础班:空穴和电子在发光层中相遇,然后复合,形象一点讲的话,就像久未相见的恋人,一见面便紧紧抱在一起;电子空穴复合时会产生能量,释放出光子,你可以将光子理解为下图中情侣头上的心形;我们能看见的光是由无数的光子组成,就像情侣头上不断冒出的小心心;光的颜色由光子的能量决定,如果能量的高低用情侣的亲密程度比喻的话:特别亲密的发出蓝色(能量高发出蓝光),比较亲密的发出绿色(能量适中的发出绿光),一般亲密的发出红色(能量低的发出红光)。
进修班:在讲解OLED发光原理之前,我们先学习一个概念:能级;能级:原子核外电子的状态是不连续的,因此各状态对应的能量也是不连续的,这些能量值就是能级;能级就像楼梯的台阶,只存在1阶、2阶这样的整数,不会出现诸如1.5阶、2.1阶这样的情况,能级的示意图如下;能级(来源:百度百科)在正常状态下,原子处于最低能级,即电子在离核最近的轨道上运动,这种状态称为基态;原子吸收能量后,电子会从基态跑到较高能级,即电子在较远的轨道上运动,这种状态称为激发态;电子在不同能级之间的转换称为跃迁,从低能级向高能级跃迁需要吸收能量,而从高能级跃迁回低能级则会放出能量;了解能级的概念后,我们来看一下OLED发光材料的能级是什么样子:OLED发光材料的能级图(来源:网络)S0表示的是基态能级,S1、S2和T1表示的是激发态能级,有机材料发光的过程,就是电子从高能级跃迁到低能级释放能量的过程(S1-->S0或T1-->S0),这个释放出的能量,就是可见光;所以OLED发光的整个过程如下:1. 电子和空穴在发光层中相遇时,会产生复合效应;2. 复合的过程中产生激子,激子在电场的作用下迁移,将能量转移给发光层中的掺杂材料;3. 掺杂材料中的电子吸收能量后,从基态跃迁到激发态;4. 因为激发态是不稳定的,电子会从激发态再次跃迁回基态,同时释放出能量,产生光子。
oled发光功能材料OLED(Organic Light Emitting Diode)是一种新型的发光功能材料,具有极高的发光效率和优秀的色彩表现力。
它由一系列有机分子构成,能够通过电流的激发来产生发光效果。
相比于传统的LED (Light Emitting Diode),OLED具有更薄、更轻、更柔韧的特点,因此在显示技术领域有着广泛的应用前景。
OLED的发光原理是利用有机材料在电流作用下产生电致发光现象。
它由发光层、电子传输层和阳极、阴极等组成。
当外加电压施加到OLED器件时,电子从阴极注入,空穴从阳极注入,它们在电子传输层中相遇并复合,释放出光子能量,从而产生可见光。
这种发光原理使得OLED具有自发光的特性,不需要背光源,能够实现极高的对比度和色彩鲜艳的显示效果。
OLED发光功能材料的优点之一是其发光效率极高。
由于有机材料具有较高的光电转换效率,OLED能够将输入的电能转化为光能的效率接近100%,远高于传统的LED。
这使得OLED在能耗方面具有明显的优势,可以节省大量的电能。
此外,由于OLED采用自发光原理,不需要背光源,因此可以实现更薄、更轻的显示器件,为轻薄、便携型电子设备的发展提供了可能。
除了高发光效率外,OLED还具有优秀的色彩表现力。
由于OLED 材料的特殊结构,它可以通过调节有机分子的类型和浓度来控制发光颜色。
因此,OLED能够呈现出更广的色域范围,使得图像的细节更加丰富、色彩更加真实。
这使得OLED在显示技术领域得到广泛应用,尤其是在高端电视、智能手机等领域。
OLED发光功能材料的独特性还表现在其柔性和可弯曲性。
由于有机材料具有较好的柔性和可塑性,因此制备的OLED器件可以非常薄且具有一定的柔韧性。
这使得OLED在可穿戴设备、弯曲显示器等领域有着广泛的应用前景。
例如,柔性OLED显示屏可以应用于可穿戴设备,如智能手表、智能眼镜等,为用户提供更加舒适和便捷的显示体验。
然而,OLED发光功能材料也存在一些挑战和限制。
oled有机发光材料有机发光二极管(OLED)是一种新型的发光材料,它具有高对比度、快速响应、柔性、薄型化等特点,因此在显示技术领域具有广阔的应用前景。
本文将对OLED有机发光材料进行深入探讨,包括其基本原理、材料特性、制备工艺以及应用前景等方面。
OLED有机发光材料是一种由有机化合物构成的发光材料,其发光原理是通过在有机材料中加入电子和空穴,使之在电场的作用下发生复合,从而产生光子。
与传统的LED发光材料相比,OLED有机发光材料具有更高的发光效率和更广泛的发光颜色范围,可以实现全彩显示。
此外,OLED还具有自发光、柔性、薄型化等特点,可以制成柔性显示器、透明显示器等各种形态的显示设备。
在OLED有机发光材料的制备过程中,材料的选择至关重要。
常见的有机发光材料包括有机小分子材料和有机聚合物材料。
有机小分子材料具有较高的发光效率和纯度,但制备工艺复杂,成本较高;而有机聚合物材料具有较低的制备成本和较好的柔性,但发光效率和稳定性有待提高。
因此,如何选择合适的有机发光材料并优化制备工艺,是当前研究的重点之一。
目前,OLED有机发光材料已经在手机、电视、平板电脑等各种显示设备中得到广泛应用。
其优越的显示效果和柔性设计,使其在可穿戴设备、车载显示、智能家居等领域也具有广阔的应用前景。
未来随着技术的不断进步,OLED有机发光材料有望实现更高的发光效率、更广泛的应用领域。
综上所述,OLED有机发光材料作为一种新型的发光材料,具有独特的优势和广阔的应用前景。
随着技术的不断发展,相信OLED有机发光材料将在未来的显示技术领域发挥越来越重要的作用。
希望本文的介绍能够对OLED有机发光材料有所了解,并为相关领域的研究和应用提供一定的参考价值。
OLED器件结构与发光机理解读OLED(Organic Light Emitting Diode)是一种有机发光二极管,利用有机半导体材料在电场作用下产生电致发光的现象。
OLED器件具有以下结构:有机发光层、阳极、阴极和电荷传输层。
OLED器件的结构非常简单,由多层有机材料和金属电极构成。
在这些层的相互作用下,电子和空穴在有机发光层中复合,生成光子而发光。
阳极(正极)是由透明导电材料制成的,通常使用氧化铟锡(ITO)薄膜;阴极(负极)则是由有良好导电性能的金属材料制成,如铝(Al)或钙(Ca)。
电荷传输层(Charge Transport Layer)的作用是传输电子和空穴至发光层。
OLED器件中最重要的是有机发光层,它是由有机半导体材料构成的。
有机半导体分为电子传输材料和空穴传输材料两种。
在有机发光层中,电荷从阳极和阴极注入,分别由电子传输材料和空穴传输材料载流。
当电子和空穴在发光层内相遇时,通过复合过程会释放能量。
这种能量释放过程很特殊,充满了奇妙的物理现象,被称作电致发光。
OLED器件的发光机理可用头肩模型(TADF)来解释。
头肩模型认为,在有机发光层中存在一些分子能级相近的激发态能级与基态能级之间的跃迁。
这种能级跃迁发生时,光子会以电致发光的方式释放出来。
头肩模型解释了头肩效应的产生原因和机制,也为OLED器件的设计和性能改进提供了理论依据。
OLED器件的发光机理还可以通过能带理论来解释。
有机半导体在外加电场的作用下,形成了空穴和电子输运层及其价带和导带。
空穴在阳极处注入,电子在阴极处注入,经发光层的输运而相遇发生复合,导致释放出光子。
不同有机发光材料的能带结构不同,所以对应的电致发光机理也有所不同。
总之,OLED器件的结构与发光机理解读可以简单概括为:通过有机发光层中电子和空穴的注入和复合,释放出光子产生发光现象。
通过头肩模型和能带理论的解释,我们可以了解到电致发光产生的机制,这为OLED器件的设计和性能改进提供了理论基础。
OLED器件材料和工艺介绍OLED(有机发光二极管)是一种采用有机材料制成的电子器件,可以通过电流在材料中产生电致发光的现象。
与传统的LED(发光二极管)相比,OLED具有更高的发光效率、更广的视角范围和更鲜艳的颜色显示。
本文将从OLED器件的材料和工艺两个方面进行介绍。
OLED器件的关键材料主要包括有机发光材料、电子传输材料和封装材料。
有机发光材料是整个OLED器件中最重要的材料,决定了器件的发光效率和颜色饱和度。
常用的有机发光材料有狄仁发光材料和磷光材料。
狄仁发光材料具有高发光效率和长寿命,适用于大屏幕显示器和照明领域。
磷光材料则具有更广的颜色范围和更高的颜色饱和度,适用于小尺寸显示器和移动设备。
电子传输材料是OLED器件中负责载流子传输和电子注入的材料。
通常采用的电子传输材料有聚合物材料和小分子有机材料。
聚合物材料具有较高的电子迁移率和较宽的带隙范围,适用于大面积的器件制备。
小分子有机材料则具有较高的电子迁移率和更好的薄膜形态控制性能,适用于高分辨率和高亮度的器件制备。
封装材料用于保护OLED器件免受氧气和湿气的侵蚀,并提供器件的柔韧性和可曲性。
常用的封装材料有有机材料和无机材料。
有机材料具有较好的柔性和可塑性,可以制备出柔性OLED器件,适用于可弯曲的显示器和移动设备。
无机材料则具有较好的阻隔性能和热稳定性,适用于大面积显示器的封装。
OLED器件的制备工艺主要包括有机膜的蒸镀、封装和灯制备。
有机膜的蒸镀是制备OLED的关键步骤之一,通过将有机材料加热到一定温度,使其蒸发并沉积在基板上形成薄膜。
蒸镀过程需要在真空条件下进行,确保有机材料的纯净性和薄膜的致密性。
封装过程是将制备好的OLED器件密封在封装材料中,保护器件免受外部环境的侵蚀。
封装工艺采用的主要技术有灌封和贴片封装。
灌封是将OLED器件和封装材料放置在一个封装胶囊中,使用真空泵抽取空气并灌入封装材料,然后封口,形成密封的封装结构。
oled蓝光功能材料芴类衍生物
芴类衍生物作为一种常见的有机化合物,在有机光电子器件和发光材料中有着广泛的应用。
其中,一种称为“芴类二聚物(OLEDs)”的材料被广泛用于有机发光二极管(OLED)中的蓝光发射。
芴类衍生物在OLED中的蓝光发射主要通过以下两种方式实现:一种是利用芴类材料自身的电致发光特性,如芴和二苯乙烯基芴等;另一种是通过芴类材料与其他有色发射物质(如不同的配体)进行共混,实现蓝光的发射。
常用的芴类衍生物材料包括,芴(9,9'-双芴基)和二苯乙烯基芴(9,10-二苯乙烯基芴)等。
这些芴类衍生物材料具有很高的发光效率和较长的寿命,特别是二苯乙烯基芴在OLED中表现出优异的蓝光发射性能。
此外,芴类材料还具有一些其他优点,如热稳定性好、易于合成和处理等。
总的来说,芴类衍生物作为蓝光发射材料,在OLED中具有广泛的应用前景,并且通过不断的研究和改进,有望实现更高效率和更长寿命的OLED蓝光器件。
OLED发光材料的研究进展随着电子技术的不断发展,显示技术也在不断革新。
有机发光二极管(Organic Light Emitting Diode,OLED)作为一种新型的显示技术,因其具有低能耗、高对比度、快速响应、广视角、柔性可弯曲等优点,已经成为目前最具潜力和最具市场竞争力的新一代显示技术之一、而OLED作为OLED显示器的核心元件,其发光材料更是OLED技术能否得到推广与应用的关键因素之一早期OLED发光材料主要是有机低分子材料,如苯基茂铝(Alq3)、N,N'-二(1-萘基)-N,N' -二(苯基)苯胺(NPB)等。
这些有机低分子材料由于其良好的电子结构和光学特性,使得OLED能够实现高效的电子注入和电子再复合过程,从而获得高亮度和高效率的发光效果,同时这些材料的成本也相对较低。
然而,这些有机低分子材料在实际应用中还存在着固态稳定性差、低亮度和寿命较短等问题。
为了解决这些问题,研究人员开始转向有机聚合物材料的研究。
有机聚合物具有灵活的分子结构和较好的溶解性,因此可以通过调整分子结构和合成方法来改变其光电特性,从而实现更高的发光效果。
通过调整聚合物的官能团和侧链结构,研究人员获得了许多具有良好发光性能的有机聚合物材料,如聚苯胺(PANI)、聚苯乙炔(PPV)、聚多线形芴(PF)、聚(苯并噻吩)(PFB)等。
这些有机聚合物材料不仅具有高效发光的特点,还具有较好的稳定性和寿命,因此可以满足OLED在实际应用中的要求。
除了有机低分子和有机聚合物材料外,近年来,无机固体发光材料也受到了研究人员的关注。
无机固体发光材料具有分子量大、熔点高、热稳定性好等优点,因此有望解决有机材料在高温和潮湿等条件下的稳定性问题。
目前,发光二极管(LED)中应用最广泛的无机材料是碱金属锂盐和碱土金属盐。
这些无机材料不仅具有优良的发光性能,还具有优秀的导电性能和热稳定性,因此可以适应更严苛的工作环境。
总体而言,OLED发光材料的研究已经取得了长足的进展。
OLED器件结构与发光机理解析OLED(Organic Light Emitting Diode)是一种有机发光二极管,它的器件结构简单而优雅,发光机理也很有趣。
下面我将详细解析OLED器件结构和发光机理。
1.透明基板:一般采用玻璃或透明塑料材料,提供支撑和保护的作用。
2. Anode(阳极):一层透明的导电材料(如氧化铟锡,ITO),作为电子流的正极。
3.有机分子层:采用有机材料,如聚苯胺或聚芴类材料,这是OLED的关键部分,通过电子和空穴的再组合发射光子。
4. Cathode(阴极):由金属材料(如铝、钙)构成,作为电子流的负极。
5. 电荷传输层/电子注入层(Electron Transport Layer/ETL):用于电子的输运和注入的层,可以提高载流子的运动性能和注入效率。
6. 电荷传输层/空穴注入层(Hole Transport Layer/HTL):用于空穴的输运和注入的层,可以提高载流子的运动性能和注入效率。
7. 增强层(Outcoupling):用于提高发光效率,在光输出方向增加光线的折射和反射。
8. 辅助材料层(Assist Materials):用于增强主要组分的功能和性能。
9.封装层:用于封装器件,保护其免受外界湿气和氧气的影响。
OLED发光机理是基于电子和空穴再组合的原理。
当一个电压被施加于OLED的阴极和阳极上时,阴极释放出电子,阳极释放出空穴。
这些电子和空穴穿过有机分子层时,会在其中的发光材料中发生再组合。
当电子和空穴再组合时,会释放出能量,产生光子(光的基本单位)。
这些光子会通过受体材料层的吸收和修饰,以可见光的形式发射出来。
下面是OLED发光机理的一般发射过程:1.电子和空穴被注入有机分子层,其中发光材料扮演着重要的角色。
2.电子和空穴通过空穴传输层(HTL)和电子传输层(ETL)进行输运,避免相互结合。
3.电子和空穴在发光材料中再组合,释放出能量。
4.能量的释放导致电子从高能级转移到低能级,产生光子。
OLED发光材料的合成1. OLED发光材料概述OLED(Organic Light-Emitting Diode,有机发光二极管)是一种新型的显示技术,具有自发光、高亮度、广视角、低功耗等优点,广泛应用于智能手机、平板电脑、电视、显示屏等领域。
OLED发光材料是OLED 的核心材料,其性能直接决定了OLED器件的性能。
2. OLED发光材料的合成方法OLED发光材料的合成方法主要有以下几种:物理气相沉积(PVD):PVD是一种将材料从固态或液态转化为气态,然后沉积到基材上的方法。
PVD法合成的OLED发光材料具有纯度高、结晶度好、均匀性好等优点,但成本较高。
有机分子束外延(OMBE):OMBE是一种将材料从分子束中沉积到基材上的方法。
OMBE法合成的OLED发光材料具有纯度高、结晶度好、均匀性好等优点,但成本较高。
溶液法:溶液法是一种将材料溶解在溶剂中,然后将溶液涂覆到基材上,待溶剂挥发后得到OLED发光材料的方法。
溶液法合成的OLED发光材料具有成本低、工艺简单等优点,但纯度较低、结晶度较差。
气相沉积法(VPD):VPD是一种将材料从气态沉积到基材上的方法。
VPD法合成的OLED发光材料具有纯度高、结晶度好、均匀性好等优点,但成本较高。
3. OLED发光材料的性能OLED发光材料的性能主要包括以下几个方面:发光效率:发光效率是指OLED发光材料在单位电能输入下产生的光能输出。
发光效率越高,OLED器件的功耗就越低。
发光颜色:发光颜色是指OLED发光材料发出的光的颜色。
发光颜色可以通过选择不同的OLED发光材料来改变。
稳定性:稳定性是指OLED发光材料在长时间使用后其性能不会发生明显的变化。
稳定性高的OLED发光材料可以延长OLED器件的使用寿命。
溶解性:溶解性是指OLED发光材料在溶剂中的溶解度。
溶解性高的OLED发光材料可以很容易地溶解在溶剂中,从而方便OLED器件的制备。
4. OLED发光材料的发展趋势OLED发光材料的研究正在不断发展,主要有以下几个发展趋势:开发新型OLED发光材料:新型OLED发光材料具有更高的发光效率、更宽的发光颜色范围、更好的稳定性和更高的溶解性。
oled有机发光材料中prime材料的作用OLED有机发光材料中PRIME材料的作用什么是OLED有机发光材料OLED(Organic Light-Emitting Diode)有机发光材料是一种新型的显示技术材料,它具有发光、柔性、高对比度、高亮度和快速响应等特点。
这使得OLED被广泛应用于手机、电视等电子产品中。
PRIME材料在OLED有机发光材料中的作用PRIME材料是指在OLED有机发光材料中起到关键作用的材料。
它们通过各种物理和化学过程,为OLED显示提供所需的发光性能和稳定性。
以下是PRIME材料在OLED有机发光材料中的几个重要作用:1.发光效率增强: PRIME材料能够提高OLED器件的光电转换效率,从而使得显示屏的亮度更高、显示效果更出色。
2.能量传输调控: PRIME材料在OLED器件中可以发挥传输和调控能量的作用,使得电荷和能量得以有效地传输,改善电流密度分布和耗电情况。
3.稳定性提升: PRIME材料具有一定的稳定性特性,可以降低显示器件的老化速度,延长使用寿命,保持显示效果的稳定性。
4.颜色纯度控制: PRIME材料在OLED器件中对颜色的纯度和准确性起到重要作用,可以实现更高的色域覆盖率和更真实的色彩表现。
5.柔性化: PRIME材料可以使OLED器件具有一定的柔性,使得显示屏可以弯曲、折叠和装配到各种形状的设备上,提供更好的用户体验。
结论PRIME材料在OLED有机发光材料中扮演着至关重要的角色。
通过发光效率增强、能量传输调控、稳定性提升、颜色纯度控制和柔性化等作用,PRIME材料使得OLED显示器件能够达到更高的性能和更广泛的应用场景。
未来,随着技术的不断进步,我们相信PRIME材料将会发挥更加重要和多样化的作用。
PRIME材料的分类和应用PRIME材料根据其化学结构和性质的不同,可以分为不同的类别。
每一类PRIME材料都有其特定的应用范围和优势。
以下是几种常见的PRIME材料及其应用:1.发光层材料:发光层材料是OLED器件中最常见的PRIME材料,其主要作用是产生并控制光的发射。
oled发光材料氘-回复氘是一种氢同位素,它具有一个质子和一个中子,相比普通的氢元素,它的质量数更大。
在研究和应用领域,氘有着广泛的用途。
本文将围绕"氘"这一主题,深入探讨氘的性质、制备方法以及在OLED 发光材料中的应用。
首先,让我们来了解一下氘的特性。
氘是一种稳定的同位素,它具有较低的自然丰度,约为5000个氢原子中只有一个是氘。
由于氘富含质子和中子,相较于普通的氢原子,氘在一些物理和化学过程中表现出了独特的性质。
例如,氘与氢气分子反应后形成的氘氢化合物,具有较高的熔点和沸点,能够用于高温技术和制备特殊的化合物。
接下来,我们将探讨氘的制备方法。
一种常见的制备氘的方法是通过同位素分离。
这种方法利用了氘和氢在物理或化学上的微弱差异,通过分离和提纯技术来制备纯度较高的氘气体或氘化合物。
以氘气体为例,常用的方法包括精馏、电解和离心等技术,可将氘气体纯度提高到99以上。
现在让我们来谈谈氘在OLED 发光材料中的应用。
OLED 是一种有机发光二极管,其中的发光材料起到关键作用。
通过引入氘元素,可以改变发光材料的性能和特性,进而改善OLED 的性能。
具体来说,氘元素的引入可以提高发光材料的稳定性和寿命,降低能源消耗,并增强其发光效果。
由于氘气体和氢气体在物理和化学上的差异,氘元素在材料中的引入也可以改变材料的导电性能和能带结构,提高光电转化效率。
值得一提的是,尽管氘在OLED 发光材料中的应用具有很大的潜力,目前仍然面临一些挑战。
例如,氘元素的制备成本较高,导致了氘化合物的成本也相对较高。
此外,氘元素使用需要一定的专业技术和设备支持,对材料研发和生产环节提出了一定的要求。
因此,在氘在OLED 中的应用方面还有待进一步的研究和探索。
综上所述,氘是一种具有独特性质的同位素,其制备方法主要通过同位素分离技术进行。
在OLED 发光材料领域,氘元素的引入可以改善材料的性能,并提高OLED 的发光效果和能源利用效率。
oled材料OLED材料。
OLED(Organic Light Emitting Diode)有机发光二极管,是一种新型的显示技术,它具有自发光、超薄、高对比度、快速响应、视角宽等特点,因此在电子产品领域有着广泛的应用前景。
而OLED显示屏的制作离不开OLED材料的支持,OLED材料的研究和应用对OLED显示技术的发展起着至关重要的作用。
OLED材料主要包括有机发光材料、电子传输材料、基底材料等。
有机发光材料是OLED显示屏中最核心的材料,它决定了OLED显示屏的发光效果和色彩表现。
有机发光材料可以分为小分子有机材料和聚合物有机材料两大类。
小分子有机材料具有高纯度、高纯度、易于制备等特点,但其加工成本较高,不利于大规模生产。
而聚合物有机材料则具有成本低、加工灵活等优势,但其发光效率和稳定性相对较低。
因此,如何平衡这两种有机发光材料的优劣势,是当前OLED材料研究的一个重要方向。
电子传输材料是OLED显示屏中的另一重要组成部分,它决定了OLED显示屏的电子输运性能。
电子传输材料需要具有良好的电子传输性能、高载流子迁移率和稳定的化学性能。
目前,常用的电子传输材料主要包括氧化铟锡(ITO)、聚苯胺(PANI)、聚咔咯(PPV)等。
这些材料在OLED显示屏中发挥着重要的作用,它们的研究和应用对于提高OLED显示屏的电子输运性能具有重要意义。
除了有机发光材料和电子传输材料,基底材料也是OLED显示屏中不可或缺的一部分。
基底材料需要具有高透明度、高平整度、良好的耐热性和化学稳定性。
目前,常用的基底材料主要包括玻璃基底、聚酯基底、聚酰亚胺基底等。
这些基底材料在OLED显示屏中起到了支撑和保护作用,它们的质量和性能直接影响着OLED显示屏的使用寿命和稳定性。
总的来说,OLED材料的研究和应用对OLED显示技术的发展起着至关重要的作用。
有机发光材料、电子传输材料和基底材料是OLED显示屏中的三大核心材料,它们的质量和性能直接影响着OLED显示屏的发光效果、电子输运性能和使用寿命。
终极有机EL技术”——荧光材料实现与磷光同等的发光效率
核心提示:日本九州大学最尖端有机光电子研究中心(OPERA)宣布,开发出了使荧光材料以100%的内部量子效率发光的有机EL器件。
这是将OPERA以前开发的“热活性型延迟荧光(TADF)”材料掺杂在传统荧光发光有机EL器件的发光层实现的。
日本九州大学最尖端有机光电子研究中心(OPERA)宣布,开发出了使荧光材料以100%的内部量子效率发光的有机EL器件。
这是将OPERA以前开发的“热活性型延迟荧光(TADF)”材料掺杂在传统荧光发光有机EL器件的发光层实现的。
与原来的TADF相比,可以用更通用、更简便的方法制作出有机EL 材料和器件,同时还具有器件耐久性高的优点。
OPERA负责人安达千波矢对这次新开发的技术充满信心,甚至“被(外部技术人员等)称做有机EL的终极技术”。
九州大学开发的辅助掺杂剂和此次的发光原理。
颜色为单独发光时的发光色。
有机EL器件的发光层一般要组合使用受电流激发产生激子的主体材料和直接关系到发光的掺杂剂材料。
据论文作者、OPERA的中野谷一介绍,此次有机EL器件的发光层使用的主体材料是“传统有机EL使用的通用材料”。
作为发光材料(掺杂剂)使用的荧光材料为发蓝色光的TBPe、发绿色光的TTPA、发橙色光的TBRb以及发红色光的DBP等,也都是通用材料。
如果直接使用这些材料,有机EL器件的外部量子效率最高只有3~4%。
元件采用的荧光发光掺杂剂材料和发光时的光谱。
OPERA在这些材料构成的发光层中,添加了TADF材料作为辅助掺杂剂,由此提高了外部量子效率,蓝色光为13.4%,绿色光为15.8%,橙色光为18.0%,红色光为17.5%。
该技术可带来两大好处。
一是由于基本结构是材料设计自由度高而且在器件制造方面已经有丰富技术经验的荧光材料器件,因此可以更加简便地开发出发光效率高的有机EL器件。
另一个好处是有望大幅改善高发光效率的有机EL器件的发光寿命。
这是因为,辅助掺杂剂的作用是为主体材料与掺杂剂材料之间的能量输送提供帮助。
由于直接关系到发光的掺杂剂是电化学稳定性较高的荧光材料,因此“器件的驱动耐久性显著提高”(九州大学)。
