物流配送数据库设计说明书

《数据库课程设计》课程设计手册一．需求分析一、本案要求建立一个用于运输的数据库，具有如下查询，及修改功能1.客户可以下一个或多个订单；2.订单包括订单号，客户号，交货截止日期，订货日期，数量，应收金额；3.每个订单详细描述了订货交货日期，金额；4.发货单记录了产品信息，发货日期，订单号，发货单号，发货数量；5.根据一份订单可以一次或多次发送货物；6.一份订单都有对应的应收账款；7.产品的信息包括单价，产品号，产品名；8.一份订单可以有一种或多种产品；9.客户的信息有姓名，地址，联系电话，等级，客户编号；10.客户的等级分三个不同的等级，一级可以打折扣8.5折，二级可以打折扣9折，三级可以打9.5折。

不同等级的客户支付的应收款相应的不同。

二．下面是系统运行的一个DFD流程示意图：2二．概念设计1. 根据上述需求分析，进行数据库的概念设，得出以下整天的E-R模型图：客户送进订单订单数据批准/不批准已批准订单处理订单发货单同意/不同意接受开发票应收账款支付账款产品产品发送订单信息表订购产品产品名产品号单价订单交货日期客户号订货日期依据应收账款支付日期支付金额应收金额发票号发货单依据任职日期发货单号产品号发货日期发货数下订客户地址姓名编号联系方式应收金额等级n1n1m1p11数量订单号订单号4 客户信息表客户编号客户姓名地址联系电话等级1001 李勇北京市朝阳区朝晖路98号135****6432一级八五折1002 王军杭州市文三路8号136****7829二级九折1003 张平杭州市解放路156号138****3388一级八五折1004 周青宁波市江东区姚隘路45号138****3345三级九五折1005 刘成舟山市定海区芙蓉洲路123号137****1088二级九折1006 赵力广州市中山路5号139****0571二级九折1007 杨芳上海市四川北路67号159****4196二级九折发货单信息表发货单号订单号发货数量发货日期产品号3001 4001 700 2007.05.12 2001 3001 4001 800 2007.05.12 2005 3002 4001 200 2007.12.01 2001 3003 4004 600 2008.02.06 2005 3004 4003 650 2008.06.06 2006 3004 4003 1500 2008.06.06 2002 3005 4003 980 2008.08.16 2003 3006 4005 2500 2008.09.02 2007产品信息表产品名称产品号单价订单号客户号产品号应收金额数量订货日期交货截止日期4001 1001 2005 280000 800 2007.05.08 2007.05.12 4001 1001 2001 630000 900 2007.05.08 2007.05.12 4002 1002 2004 240000 400 2007.11.30 2008.09.24 4003 1005 2006 39000 650 2008.04.25 2008.06.06 4003 1005 2002 330000 1500 2008.04.25 2008.06.06 4003 1005 2003 1425000 980 2008.04.25 2008.06.06 4004 1004 2005 210000 600 2008.01.23 2008.02.06 4005 1003 2007 75000 2500 2008.09.02 2008.10.01 4006 1006 2004 360000 600 2008.08.26 2008.10.23CPU 2001 700内存2002 220显示器2003 1500显卡2004 600声卡2005 350键盘2006 60鼠标2007 30应收账款信息表发票号订单号应收金额支付金额支付日期5001 4001 910000 773500 2007.05.125002 4003 1794000 1614600 2008.06.085003 4004 210000 199500 2008.02.105004 4005 75000 null 2008.10.10三．逻辑设计针对前面两个步骤的分析，开始本数据库的逻辑设计，即关系模型的设计。

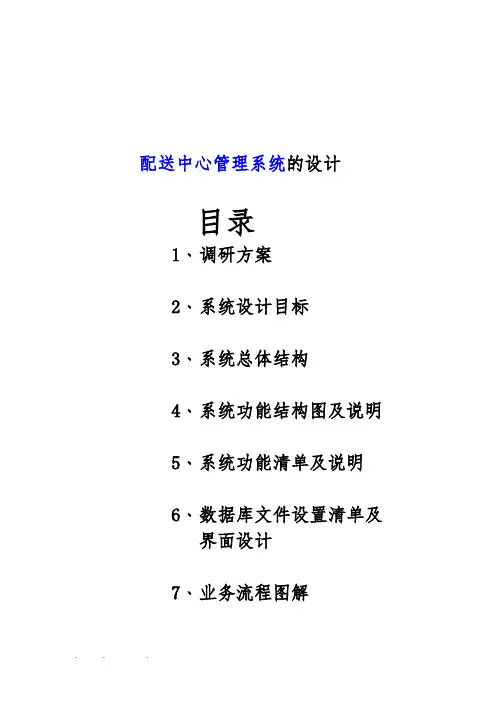

配送中心管理系统的设计
目录
1﹑调研方案
2﹑系统设计目标
3﹑系统总体结构
4﹑系统功能结构图及说明
5﹑系统功能清单及说明
6﹑数据库文件设置清单及界面设计
7﹑业务流程图解
一、调研方案
为了完成关于此配送中心的系统设计，本人参考了现代信息系统一书中的众多资料。

此外，也参考了百度文库中的有关的仓储管理系统设计，运输管理设计，仓库管理系统设计…..以下是部分资料:
二、系统设计目标
XX配送中心的系统目标：建立一个能灵敏、高效、全面提高公司运营、仓储管理信息系统，促进物流、资金流、信息流，三流的管理上的集成；辅助管理决策者及时、准确地做出决策。

（1）实现仓储业务全面计算机处理，提高公司的工作效率和工作质量。

（2）及时提供仓储业务的统计信息，提高管理水平。

（3）与供应商共享信息，实现VMI，满足供应链中对各项信息处理的准确性、一致性、时效性和灵敏性的要求。

（4）为决策者提供更加有效的信息，辅助其做出正确的决策，从而提高公司的运营状况，提升利润空间。

图表 1信息系统总体结构示意图
图表2物流配送中心信息系统功能模型图
四、配送中心信息系统功能结构图及说明
（因纸张面积不足，作业层留待功能清单详解）
图表3配送中心信息系统功能结构图
（因纸张面积不足，作业层留待功能清单详解）
图表4 五﹑系统功能清单
六、数据库文件设置清单及界面设计入库单表
出库单表
货物表
员工表
上游客户表
司机表
登陆界面
配送中心管理系统密码修改界面
出入库界面
库位划分
七、业务流程图解。

August物流配送系统数据库设计说明书编写：郑宇孙海翰日期：2011年9月9日审核：日期：批准：日期：受控状态：是发布版次：1.0 日期：编号：1 引言 (4)1.1 预期的读者 (4)1.2 数据库 (4)1.3 目的和作用 (4)2 数据字典设计 (5)2.4 城市 (7)2.5 城市区域 (7)2.6 管理员 (7)2.7 交接单 (8)2.8 路线 (9)2.9 配送点 (9)2.10 配送范围 (10)2.11 省份 (10)2.12 用户组 (10)3 数据库设计 (11)3.1 系统物理结构设计 (11)3.2 数据库概念设计 (11)3.3 数据库物理模型设计 (12)3.4 数据库表设计 (13)3.4.1 消费者 (13)3.4.2 订单 (14)3.4.3 车辆 (14)3.4.4 城市 (15)3.4.5 城市区域 (15)3.4.6管理员 (15)3.4.7 交接单 (15)3.4.8 路线 (16)3.4.9 配送点 (16)3.4.10 配送范围 (17)3.4.11 省份 (17)3.4.12 用户组 (17)3.5 表之间的关联关系 (17)3.5.1 配送点与配送范围关系 (17)3.5.2 配送点与省份关系 (18)3.5.3 配送点与城市关系 (18)3.5.4 路线与城市关系 (18)3.5.5 订单与报表关系 (18)3.5.6 客户与订单关系 (18)3.6 存储过程设计 (18)3.6.1 用户信息存储过程（UserInfo） (19)3.6.2 车辆存储过程（WLBus） (19)3.6.3 信息检验存储过程（WLCheckInfo） (19)3.6.4 常用查询存储过程（WLCommonSearch） (19)3.6.5 配送点存储过程（WLDeliverPlace） (20)3.6.6 配送价格存储过程（WLDeliverPrice） (20)3.6.7 配送范围存储过程（WLDeliverRange） (20)3.6.8 交接单存储过程（WLDelRe） (20)3.6.9 订单存储过程（WLOrder） (20)3.6.10 报表存储过程（WLReport） (20)3.6.11 路线存储过程（WLRoute） (20)3.6.12 配送点管理员存储过程（WLUserManage） (20)1引言1.1预期的读者主要为本公司以几份承包方的阅读者，如设计人员、开发人员等。

物流管理系统的数据库设计和数据库操作需求分析物流管理系统是我们身边应用最广泛的数据库系统之一，结合该系统，使得我们的生活更加便捷。

物流管理系统在正常运营中总是面临着巨大的货单业务信息。

假设某物流公司需要开发一款物流管理系统，为了简化问题，现只考虑其核心业务用户管理和仓库管理以及两者产生的订单，运输等信息。

1 系统功能需求经过需求调查，该系统主要实现以下功能：1）用户管理注册用户，修改用户，删除用户组成。

用户管理模块即管理用户的基本信息，包括，用户编号、用户姓名、性别、联系方式，所在地址等等。

2）订单管理包括订单编号，用户编号，收货地址，收货人姓名，收货人联系方式，物流费用等。

3）仓储管理仓库编号，名称，容量，仓库状态，订单编号等仓储信息。

4）运输管理包括运输单号，运输时间，运输方式，运输量，运输路线，承运商，运输费用等运输信息。

5）车辆管理包括车辆编号，运输单号，车辆名称，车辆柜型，车辆容积，车辆状态等车辆信息。

6）统计功能运输编号，订单编号，统计日期等报表类信息。

7）分拣点管理分拣点地址编号，负责人联系方式，货物架号，订单编号等。

2 系统用例建模1）确定参与者和用例参与者代表的是使用者在于系统交互时所扮演的较色，而不是某个具体用户，根据参与者的定义和参与者的确定方法，可以识别出系统最重要的参与者有客户，仓库管理员。

实践表明，通过参与者来识别用例是很有用的，面对一个大系统，要列出用例单非常困难，而首先列出参与者清单，在对每个参与者列出它的用例，从而使问题变得容易。

对于客户来说，主要系统用例就是填写发货单，查询物流情况。

而对于管理员来说就是来处理订单，分配仓库，安排运输批次，安排车辆信息。

主要系统用例就是对于本系统中的各项信息进行查询和统计。

2）建立用例图识别了参与者和用例，并确定了他们之间的关系后，就可以构造系统的用例图。

用例图是描述参与者和用例之间的图形。

在UML中，用类似小人的符号表示参与者，用椭圆表示用例，用矩形框表示系统边界。

1编写：叶君骄日期：2009-8-28审核：日期：批准：日期：受控状态：是发布版次：1.0 日期：2009-8-28编号：系统整体介绍本系统是应用于物流运输配送公司的配送管理系统，是现代物流配送企业不可或缺的一部分。

它致力于实现总公司与各配送点之间的信息同步，避免资源和利益冲突；实现总公司对车辆班次和运费的合理调度，各配送点间的合作协调；实现最大化的避免货物积压，确保货物及时准确到达目的地。

总公司业务说明客户：客户分为已达成交易的实际客户和未交易的潜在客户，本文档涉及到的所有客户都是已注册并登陆客户端的用户。

1.4业务流程介绍本系统业务流程主要分为三个模块：前台客户端，后台配送点和总公司。

其中前台客户端有：客户个人信息管理（修改，添加，删除，查询），查询运费，下订单和订单进度查询；后台配送点有：订单管理（下订单，订单审核，订单修改，订单状态修改），订单异常处理（订单异常处理登记，订单异常处理查询），订单发货（待发订单查询，加开班次申请，交接单生成，交接单绑定，紧急订单提醒，班次查询），交接单管理（交接单生成，交接单绑定，交接单确认，交接单修改），订单收获（交接单确认，交接单修改，班次查询），货物配送（库存订单查询，订单确认），本地信息设置（中转路线选择，配送价格申报）；后台总公司有：配送点管理（添加新配送点，审核各配送点申报的配送费方案），财务管2需求说明2.1客户端包括客户个人信息管理（修改，添加，删除，查询），查询运费，下订单和订单进度查询。

2.1.1 查询运费客户通过查询货物送到目的地所需要交付的运费来考虑是否接受配送服务。

角色权限：普通客户。

输入：货物重量（g），货物体积（cm*cm*cm），发货点详细地址和收获点详细地址。

输出：返回接受该配送服务所需交纳的运费。

2.1.2 下订单客户如果同意和接受配送公司提供的配送服务，填写或输入下订单所需详细真实资料，并如果客户在配送点中心下订单，则需要在客户填写订单并确认后，由管理员现场将订单输入系统中；管理员在订单确认后，需要对订单进行审核，以进行必要的订单修改。

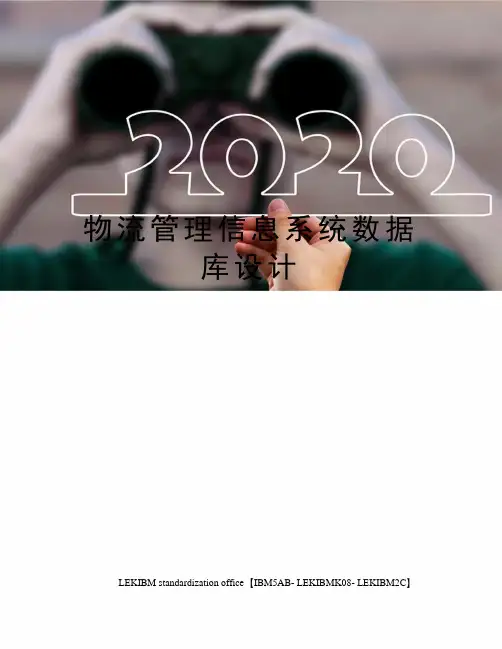

物流管理信息系统数据库设计LEKIBM standardization office【IBM5AB- LEKIBMK08- LEKIBM2C】物流管理信息系统的数据库设计一．系统需求当今社会条件下,人们已经进入了一个物联网时代,物流变得越来越方便快捷,尤其是货物的运送也大多交给中介人——物流公司来做,所以我们更需要建立一个更加完善的物流管理信息系统。

借此要实现的功能如下：数据检索1.生产商查询某一种货物的产量,及涉及该商品的订货数目及单价。

输入：货物编号输出：货物名称,产量,销售量,订单数,销售总额2.客户查询对比不同商家的同一商品输入：货物名称输出：生产商编号,合格率,（生产商）联系电话3.物流中心查询某仓库使用情况及存储货物信息输入：仓库编号输出：仓库性质,仓库总量,剩余容量,货物编号,货物体积,货物重量4.仓库依据提货单号配送货物输入：运单号输出：运货地址,收货人姓名,收货人联系方式,货物数量,重量,生产商编号,生产商联系电话5.客户查询订单详情输入：订单号输出：货物名称,数量,单价,下单日期,生产商名称,物流中心名称,货物所在仓库地址数据插入1.生产商数据插入2.客户数据插入3.货物数据插入4.物流中心数据插入数据修改1.货物数据修改：某货物数据发生变化时,输入货物编号及修改属性值完成修改2.订单数据修改：某订单详情变化时,输入订单号及修改属性完成修改3.管理属性修改：某货物配送完毕后,输入仓库编号及剩余量属性值完成修改二．系统概念模式（1）生产商实体(2)客户实体（2）货物实体（4）物流中心实体（5）仓库实体（6）全局E-R图三．关系模式（李曦）1.生产商(生产商编号,生产商名称,联系人,生产商地址,联系电话,邮编)2.客户(客户编号,联系人,客户地址,联系方式,邮编)3.货物(货物编号,货物名称,货物重量,货物体积,生产商编号,存放地点,库存)4.物流中心(物流中心编号,物流中心名称,地址,电话号码,邮编)5.仓库(仓库编号,所属物流中心编号,仓库地址,仓库性质,仓库总量,电话,剩余容量)6.订单(客户编号,生产商编号,订单编号,货物编号,下单日期,数量,单价)7.生产(生产商编号,货物编号,合格率,产量)8.提取(运单号,物流中心编号,货物编号,运费,仓库编号,始发地,进库时间,货物数量)9.配货(运单号,客户编号,物流中心编号,运货地址,收货人联系方式,收货人姓名)四．物理设计（表结构） （1）生产商表结构（2）客户表结构（3）货物表结构（4）物流中心表结构（5）仓库表结构（6）订单表结构（7）生产表结构（8）提取表结构（9）配货表结构五．系统实现(1)数据库的建立Create database物流_System on(name='物流_system_data', Filename='D:\数据库\物流', Size= 10mb,Maxsize= 50mb,Filegrowth=2mb)LOG ON(Name='物流_system_log', Filename='D:\数据库\物流', Size=10mb,Maxsize=50mb,Filegrowth=2mb)(2)数据表的建立Create table生产商(生产商编号char(10)primary key,生产商名称char(10)NOT NULL,联系人char(20)NOT NULL,生产商地址varchar(30),联系电话char(20)NOT NULL,邮编char(6))Create table客户(客户编号char(10)primary key,联系人char(20)NOT NULL,客户地址varchar(30)NOT NULL,联系方式char(20)NOT NULL,邮编char(6))Create table货物(货物编号char(10),货物名称char(20)NOT NULL,货物重量char(10)NOT NULL,货物体积char(10),生产商编号char(10),存放地点varchar(20)NOT NULL,库存char(20)NOT NULL,primary key (货物编号),Foreign key (生产商编号)references生产商(生产商编号), )Create table物流中心(物流中心编号char(10)primary key,物流中心名称char(10)NOT NULL,地址Varchar(30),电话号码char(20)NOT NULL,邮编char(6))Create table仓库(仓库编号char(10)primary key,所属物流中心编号char(10),仓库地址varchar(30)NOT NULL,仓库性质char(10)NOT NULL,仓库总量char(20)NOT NULL,电话char(20)NOT NULL,剩余容量int,check (剩余容量>=0),foreign key (所属物流中心编号)references物流中心(物流中心编号),)Create table订单(客户编号char(10),生产商编号char(10),订单编号char(10)primary key,货物编号char(10)NOT NULL,下单日期smalldatetime NOT NULL,数量int NOT NULL,单价smallmoney NOT NULLforeign key (货物编号)references货物(货物编号),foreign key (客户编号)references客户(客户编号),foreign key (生产商编号)references生产商(生产商编号),check (数量>=0))Create table生产(生产商编号char(10),货物编号char(10),合格率int NOT NULL,产量int,primary key(生产商编号,货物编号),Foreign key (生产商编号)references生产商(生产商编号),Foreign key (货物编号)references货物(货物编号),check (产量>=0))create table配货(运单号char(20)primary key,客户编号char(10),物流中心编号char(10),运货地址varchar(30),收货人联系方式char(20),收货人姓名char( 20),Foreign key (客户编号)references客户(客户编号),Foreign key (物流中心编号)references物流中心(物流中心编号))Create table提取(运单号char(20),物流中心编号char(10),货物编号char(10),运费int NOT NULL,仓库编号char(10),始发地char(20)not null,进库时间char(20)not null,货物数量int,check(货物数量>=0),primary key(物流中心编号,货物编号),Foreign key (物流中心编号)references物流中心(物流中心编号),Foreign key (货物编号)references货物(货物编号),Foreign key (运单号)references配货(运单号),Foreign key (仓库编号)references仓库(仓库编号))select*from提取（3）数据的输入/*(三)数据的输入*/Insert into生产商(生产商编号,生产商名称,联系人,生产商地址,联系电话,邮编) Values('001','生产商甲','周','天津市A区a大街','','012700')Insert into生产商(生产商编号,生产商名称,联系人,生产商地址,联系电话,邮编) Values('002','生产商乙','吴','天津市A区b大街','','311520')Insert into生产商(生产商编号,生产商名称,联系人,生产商地址,联系电话,邮编) Values('003','生产商丙','郑','天津市A区c大街','','011732')Insert into生产商(生产商编号,生产商名称,联系人,生产商地址,联系电话,邮编) Values('004','生产商丁','王','天津市B区a大街','','211671')Insert into生产商(生产商编号,生产商名称,联系人,生产商地址,联系电话,邮编) Values('005','生产商戊','李','天津市B区b大街','','822920')Insert into生产商(生产商编号,生产商名称,联系人,生产商地址,联系电话,邮编) Values('006','生产商己','荣','天津市B区c大街','','383390')Insert into生产商(生产商编号,生产商名称,联系人,生产商地址,联系电话,邮编) Values('007','生产商庚','常','天津市B区d大街','','283290')insert into客户(客户编号,客户地址,联系人,邮编,联系方式)Values('010','北京市A路a区','冉','100000','')insert into客户(客户编号,客户地址,联系人,邮编,联系方式)Values('011','北京市A路b区','林','100312','')insert into客户(客户编号,客户地址,联系人,邮编,联系方式)Values('012','北京市A路c区','郑','102177','')insert into客户(客户编号,客户地址,联系人,邮编,联系方式)Values('013','北京市A路d区','吴','102188','')insert into客户(客户编号,客户地址,联系人,邮编,联系方式)Values('014','北京市B路a区','穆','100211','')insert into客户(客户编号,客户地址,联系人,邮编,联系方式)Values('015','北京市B路a区','马','112230','')insert into货物Values ('020','药物','9','10','001','天津市C区a大街','3000')insert into货物Values ('021','药物','5','10','002','天津市C区b大街','1500')insert into货物Values ('022','药物','8','8','007','天津市C区c大街','1000')insert into货物Values ('023','时尚女装','20','100','003','天津市C区b大街','3000') insert into货物Values ('024','女裤','5','30','003','天津市C区b大街','200')insert into货物Values ('025','女靴','55','300','003','天津市C区b大街','200')insert into货物Values ('026','电器','200','350','004','天津市C区a大街','3000') insert into货物Values ('027','工艺品','50','100','005','天津市C区a大街','3000') insert into货物Values ('028','护肤品','25','50','006','天津市C区a大街','3000')Insert into物流中心Values ('030','华宇公司 ','天津市D区a道','','128342')Insert into物流中心(物流中心编号,物流中心名称,地址,电话号码,邮编) Values ('031','嘉诚公司','天津市D区b道','','139221')Insert into物流中心(物流中心编号,物流中心名称,地址,电话号码,邮编) Values ('032','畅通公司 ','天津市D区c道','','138228')Insert into物流中心(物流中心编号,物流中心名称,地址,电话号码,邮编) Values ('033','迁安公司 ','天津市D区d道','','123832')Insert into物流中心(物流中心编号,物流中心名称,地址,电话号码,邮编) Values ('034','通达公司 ','天津市D区e道','','188342')Insert into物流中心(物流中心编号,物流中心名称,地址,电话号码,邮编)Values ('035','晟峰公司 ','天津市D区f道','','157652')Insert into仓库(仓库编号,所属物流中心编号,仓库地址,仓库性质,仓库总量,电话,剩余容量)Values('040','030','天津市E区','中转仓库','30000','','25000')Insert into仓库(仓库编号,所属物流中心编号,仓库地址,仓库性质,仓库总量,电话,剩余容量)values('041','031','天津市E区','储备仓库','40000','','33000')Insert into仓库(仓库编号,所属物流中心编号,仓库地址,仓库性质,仓库总量,电话,剩余容量)Values('042','032','天津市E区','零售仓库','30000','','28800')Insert into仓库(仓库编号,所属物流中心编号,仓库地址,仓库性质,仓库总量,电话,剩余容量)Values('043','033','天津市E区','零售仓库','35000','','29500')Insert into仓库(仓库编号,所属物流中心编号,仓库地址,仓库性质,仓库总量,电话,剩余容量)Values('044','034','天津市E区','采供仓库','20000','','13000')Insert into仓库(仓库编号,所属物流中心编号,仓库地址,仓库性质,仓库总量,电话,剩余容量)Values('045','035','天津市E区','零售仓库','30000','','9400')Insert into订单(客户编号,生产商编号,订单编号,货物编号,下单日期,数量,单价)Values('010','003','050','023','2013-4-5 8:05','1','400')Insert into订单(客户编号,生产商编号,订单编号,货物编号,下单日期,数量,单价)Values('010','003','051','024','2013-5-5 18:45','3','550')Insert into订单(客户编号,生产商编号,订单编号,货物编号,下单日期,数量,单价)Values('010','003','052','025','2013-9-20 20:45','2','220')Insert into订单(客户编号,生产商编号,订单编号,货物编号,下单日期,数量,单价)Values('011','001','053','020','2012-12-5 12:15','5','500')Insert into订单(客户编号,生产商编号,订单编号,货物编号,下单日期,数量,单价)Values('011','003','054','023','2013-5-5 8:45','2','390')Insert into订单(客户编号,生产商编号,订单编号,货物编号,下单日期,数量,单价)Values('012','001','055','020','2013-1-30 11:23','2','500')Insert into订单(客户编号,生产商编号,订单编号,货物编号,下单日期,数量,单价)Values('012','002','056','021','2012-12-13 15:23','1','800')Insert into订单(客户编号,生产商编号,订单编号,货物编号,下单日期,数量,单价)Values('012','007','057','022','2013-1-30 11:23','2','500')Insert into订单(客户编号,生产商编号,订单编号,货物编号,下单日期,数量,单价)Values('013','004','058','026','2013-8-3 22:01','1','2000')Insert into订单(客户编号,生产商编号,订单编号,货物编号,下单日期,数量,单价)Values('014','005','059','027','2013-5-31 23:05','1','150')Insert into订单(客户编号,生产商编号,订单编号,货物编号,下单日期,数量,单价)Values('014','006','060','028','2013-2-24 17:56','1','400')Insert into订单(客户编号,生产商编号,订单编号,货物编号,下单日期,数量,单价)Values('014','002','061','021','2013-3-01 12:45','4','800')Insert into订单(客户编号,生产商编号,订单编号,货物编号,下单日期,数量,单价)Values('015','003','062','025','2013-3-5 7:22','1','400')Insert into生产(生产商编号,货物编号,合格率,产量)Values('001','020','80','3000')Insert into生产(生产商编号,货物编号,合格率,产量)Values('002','021','88','2300')Insert into生产(生产商编号,货物编号,合格率,产量)Values('003','023','85','500')Insert into生产(生产商编号,货物编号,合格率,产量)Values('003','024','80','1000')Insert into生产(生产商编号,货物编号,合格率,产量)Values('003','025','83','800')Insert into生产(生产商编号,货物编号,合格率,产量)Values('004','026','90','300')Insert into生产(生产商编号,货物编号,合格率,产量)Values('005','027','89','3400')Insert into生产(生产商编号,货物编号,合格率,产量)Values('006','028','96','2600')Insert into生产(生产商编号,货物编号,合格率,产量)Values('007','022','95','2000')Insert into提取(运单号,物流中心编号,货物编号,运费,仓库编号,始发地,进库时间,货物数量) Values('100','034','023','12','042','天津市C区b大街','2013-4-6 8:05','1')Insert into提取(运单号,物流中心编号,货物编号,运费,仓库编号,始发地,进库时间,货物数量) Values('101','032','025','15','041','天津市C区b大街','2013-9-21 20:45','2')Insert into提取(运单号,物流中心编号,货物编号,运费,仓库编号,始发地,进库时间,货物数量) Values('102','030','020','12','043','天津市C区a大街','2012-12-6 12:15','5')Insert into提取(运单号,物流中心编号,货物编号,运费,仓库编号,始发地,进库时间,货物数量) Values('103','034','025','13','040','天津市C区b大街','2013-5-6 8:45','2')Insert into提取(运单号,物流中心编号,货物编号,运费,仓库编号,始发地,进库时间,货物数量) Values('104','035','026','50','045','天津市C区a大街','2013-8-4 22:01','1')Insert into提取(运单号,物流中心编号,货物编号,运费,仓库编号,始发地,进库时间,货物数量) Values('105','032','027','10','043','天津市C区a大街','2013-5-31 23:05','1')Insert into配货(运单号,客户编号,物流中心编号,运货地址,收货人联系方式,收货人姓名) Values ('100','010','034','北京市A路a区','','冉')Insert into配货(运单号,客户编号,物流中心编号,运货地址,收货人联系方式,收货人姓名) Values ('101','010','032','北京市A路a区','','冉')Insert into配货(运单号,客户编号,物流中心编号,运货地址,收货人联系方式,收货人姓名) Values ('102','011','030','北京市A路b区','','林')Insert into配货(运单号,客户编号,物流中心编号,运货地址,收货人联系方式,收货人姓名) Values ('103','011','034','北京市A路b区','','林')Insert into配货(运单号,客户编号,物流中心编号,运货地址,收货人联系方式,收货人姓名) Values ('104','013','035','北京市A路d区','','吴')Insert into配货(运单号,客户编号,物流中心编号,运货地址,收货人联系方式,收货人姓名) Values ('105','014','032','北京市B路a区','','穆')(4)索引的创建/*生产表：按照产量降序排列 */Create index生产表_产量on生产(产量desc)/*2.仓库表：按照仓库剩余容量建立非聚集索引*/Create nonclustered index仓库_剩余容量on仓库(剩余容量)/*3.货物表：按货物编号升序排列建立唯一索引*/Create unique index货物表_货物编号on货物(货物编号asc)/*4.提取表：对货物编号和仓库编号建立组合索引*/Create index提取_货物编号_仓库编号on提取(货物编号,物流中心编号)/*5.配货表：对配货表中的收货人联系方式建立索引 */Create index配货表_收货人联系方式on配货(收货人联系方式)（5）视图的创建/*1.物流中心运单信息：显示运单相关生产商,货物信息*/goCreate view物流中心运单视图AsSelect物流中心.物流中心编号,提取.运单号,运费,配货.运货地址From物流中心inner join提取on物流中心.物流中心编号=提取.物流中心编号inner join配货on物流中心.物流中心编号=配货.物流中心编号go/*2.仓库基本信息:显示所有仓库及其所存货物的（按仓库编号分组）*/Create view仓库基本信息视图AsSelect仓库.仓库编号,仓库.所属物流中心编号,仓库性质,仓库.剩余容量,提取.运单号,货物.货物体积,货物.货物重量From提取inner join仓库on仓库.仓库编号=提取.仓库编号inner join货物on提取.货物编号=货物.货物编号go/*3.物流视图：显示客户订购的所有货物所在仓库的信息*/Create view物流视图AsSelect订单.客户编号,订单.货物编号,提取.物流中心编号,提取.仓库编号,进库时间,仓库.仓库地址,仓库.仓库性质From提取inner join订单on订单.货物编号=提取.货物编号inner join仓库on仓库.仓库编号=提取.仓库编号go/*4.生产商生产能力视图：显示各生产商生产的所有货物的产量,合格率及货物的基本信息（按生产商分组）*/Create view生产商生产能力视图AsSelect生产商.生产商编号,生产商.生产商名称,货物.货物编号,货物.货物名称,货物.货物体积,货物重量,生产.合格率,生产.产量From生产inner join货物on货物.货物编号=生产.货物编号inner join生产商on生产.生产商编号=货物.生产商编号go（6）存储过程的创建数据检索/*产品销量检索*/Create procedure产品销量检索(@产品编号char=null)AsIf@产品编号is nullBegin print'请输入货物编号'endelseBeginSelect货物.货物名称,生产.产量,sum(订单.数量)as销售量,count(订单编号)as订单数,sum(订单.数量*订单.单价)as销售总额From货物join生产on货物.货物编号=生产.货物编号Join订单on货物.货物编号=订单.货物编号Where货物.货物编号=@产品编号group by货物.货物名称,生产.产量Endgo/*货物比较检索*/Create procedure货物比较检索(@货物名称char=null)AsIf@货物名称is nullBegin print'请输入货物名称'endElseBeginSelect生产.生产商编号,合格率,生产商.联系电话From生产join生产商on生产.生产商编号=生产商.生产商编号inner join货物on货物.货物编号=生产.货物编号where货物.货物名称=@货物名称Order by生产.生产商编号Endgo/*仓库情况检索*/Create procedure仓库情况检索(@仓库编号char=null)AsIf@仓库编号is nullBegin print'请输入仓库编号'endElseBeginSelect仓库.仓库编号,仓库.仓库性质,仓库.所属物流中心编号,仓库总量,剩余容量,提取.运单号,提取.货物编号From仓库join提取on仓库.仓库编号=提取.仓库编号Where仓库.仓库编号=@仓库编号Order by提取.运单号Endgo/*货物配送情况检索*/Create procedure货物配送情况检索(@提货单号int=null)AsIf@提货单号is nullBeginprint'请输入产品编号'endelsebeginselect运货地址,收货人姓名,收货人联系方式,提取.物流中心编号from提取,配货where提取.运单号=配货.运单号and@提货单号=提取.运单号endgo/* 订单情况检索*/Create procedure订单情况检索(@订单号int=null)AsIf@订单号is nullBeginprint'请输入订单号'endelsebeginselect货物.货物名称,数量,单价,下单日期,货物.生产商编号,存放地点from订单join货物on订单.货物编号=货物.货物编号endgo数据插入/*生产商数据插入*/Create procedure生产商数据插入(@生产商编号char(10),@生产商名称char(10),@生产商地址Varchar(30),@联系电话char(20), @邮编char(6),@联系人char(20))AsInsert into生产商values (@生产商编号,@生产商名称,@生产商地址,@联系电话,@邮编,@联系人)go/*客户数据插入*/Create procedure客户数据插入(@客户编号char(10),@客户地址Varchar(30),@联系方式char(20),@邮编char(6),@联系人char(20))AsInsert into客户values (@客户编号,@联系人,@客户地址,@联系方式,@邮编)go/*货物数据插入*/Create procedure货物数据插入(@货物编号char(10),@货物名称char(20),@货物体积char(10),@货物重量char(10),@生产上编号char(1),@存放地点Varchar(20),@库存char(20))AsInsert into货物values (@货物编号,@货物名称,@货物体积,@货物重量,@生产上编号,@存放地点,@库存)go/*物流中心数据插入*/Create procedure物流中心数据插入(@物流中心编号char(10),@物流中心名称char(20),@邮编char(6),@地址char(20),@电话号码char(20))AsInsert into物流中心values (@物流中心编号,@物流中心名称,@邮编,@地址,@电话号码)go数据修改/*货物数据修改*/Create procedure货物数据修改(@货物编号char(10)=货物编号,@货物名称char(20)=货物名称,@货物体积char(10)=货物体积, @货物重量char(10)=货物重量,@生产商编号char(10)=生产商编号,@存放地点Varchar(20)=存放地点,@库存char(20)=库存)Asupdate货物Set货物编号=@货物编号,货物名称=@货物名称,货物体积=@货物体积,货物重量=@货物重量,生产商编号=@生产商编号,存放地点=@存放地点,库存=@库存go/*订单数据修改*/Create procedure订单数据修改(@订单编号char(20)=订单编号,@生产商编号char(10)=生产商编号,@客户编号char(10)=客户编号,@货物编号char(20)=货物编号,@下单日期smalldatetime=下单日期,@数量int=数量,@单价char(10)=单价)Asupdate订单Set订单编号=@订单编号,生产商编号=@生产商编号,客户编号=@客户编号,货物编号=@货物编号,下单日期=@下单日期,数量=@数量,单价=@单价go/*仓库数据修改*/Create procedure仓库数据修改(@仓库编号char(20)=仓库编号,@所属物流中心编号char(10)=所属物流中心编号,@仓库地址char(10)=仓库地址,@电话char(20)=电话,@仓库性质char(10)=仓库性质,@仓库总量char(20)=仓库总量,@剩余容量int=剩余容量)Asupdate仓库Set仓库编号=@仓库编号,所属物流中心编号=@所属物流中心编号,仓库地址=@仓库地址,电话=@电话,仓库性质=@仓库性质,仓库总量=@仓库总量,剩余容量=@剩余容量。

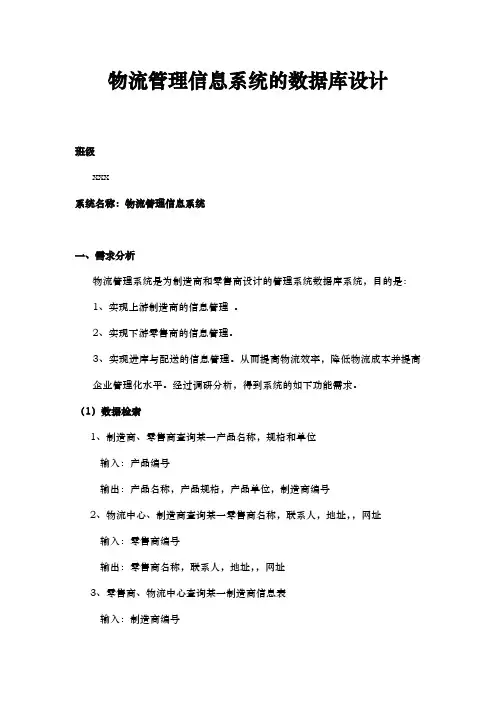

物流管理信息系统的数据库设计班级xxx系统名称：物流管理信息系统一、需求分析物流管理系统是为制造商和零售商设计的管理系统数据库系统，目的是：1、实现上游制造商的信息管理。

2、实现下游零售商的信息管理。

3、实现进库与配送的信息管理。

从而提高物流效率，降低物流成本并提高企业管理化水平。

经过调研分析，得到系统的如下功能需求。

（1）数据检索1、制造商、零售商查询某一产品名称，规格和单位输入：产品编号输出：产品名称，产品规格，产品单位，制造商编号2、物流中心、制造商查询某一零售商名称，联系人，地址，，网址输入：零售商编号输出：零售商名称，联系人，地址，，网址3、零售商、物流中心查询某一制造商信息表输入：制造商编号输出：制造商名称，联系人，地址，，网址4、物流中心、制造商、零售商查询某一产品的出库信息表输入：仓库编号输出：仓库编号，库名，地址，5、物流中心、零售商查询某一产品的制造商和产品信息表输入：产品编号编号输出：制造商名称,联系人,地址,,,产品名称,产品名称,产品规格,产品单位6、查询某一产品对应的物流中心编号及产品信息输入：产品编号输出：物流中心编号,货物价格,提取.产品编号,产品.产品名称,产品名称,产品规格,产品单位7、制造商，零售商查询某一物流中心信息输入：物流中心编号输出：物理中心名称，联系人，地址，，网址（2）数据插入①产品数据插入②制造商数据插入③零售商数据插入④物流中心数据插入（3）数据修改①产品数据修改：某产品数据变化时，输入该产品编号以及需修改的属性，完成对产品表的修改②制造商数据修改：某制造商数据变化时，输入该制造商编号以及需修改的属性，完成对制造商表的修改③零售商数据修改：某零售商数据变化时，输入该零售商编号以及需修改的属性，完成对零售商的修改④物流中心数据修改：某物流中心数据变化时，输入该物流中心编号以及需修改的属性，完成对物流中心的修改二、概念设计经需求分析，抽象出以下E-R模型（1）制造商实体（2）物流中心实体制造商网站名称联系人地址电话号码制造商编号（3）零售商实体网站名称联系人地址物流中心电话号码物流中心编号零售商网站名称联系人地址电话号码零售商编号（4）产品实体（5）仓库实体产品产品编号名称规格单位（6）全局E-R 图仓库仓库编号库名地址电话三、逻辑设计产品（产品编号，产品名称，产品规格，产品单位,制造商编号）零售商（零售商编号，名称，联系人，地址，，）制造商（制造商编号，名称，地址，联系人，，）物流中心（物流中心编号，名称，联系人，地址，，）仓库（仓库编号，库名，地址，）存放（产品编号，仓库编号，制造商编号，产品数量，入库时间）管理（物流中心编号，仓库编号，送货时间，产品单价）运输（仓库编号，零售商编号，运输单价）四、物理设计根据以上关系模式构建的数据表结构如表所示。

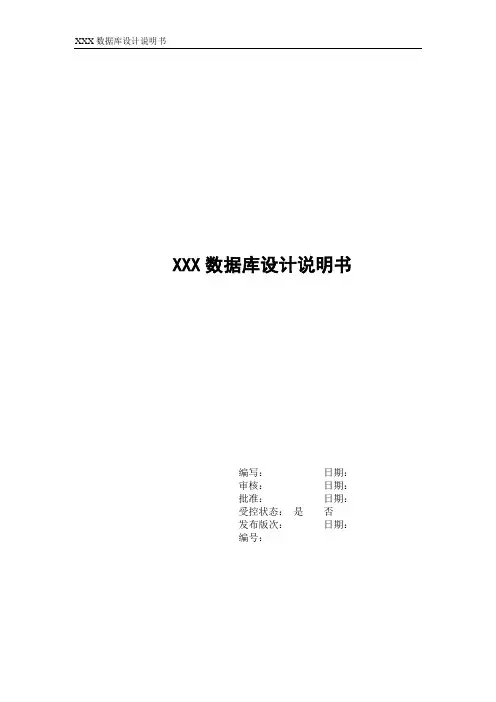

XXX数据库设计说明书XXX数据库设计说明书编写：日期：审核：日期：批准：日期：受控状态：是否发布版次：日期：编号：变更记录签字确认目录1引言 (4)1.1 预期的读者 (4)1.2 数据库 (4)1.3 目的和作用 (4)2数据字典设计 (4)3数据库设计 (5)3.1 系统物理结构设计 (5)3.2 表设计 (5)3.2.1TableName(表名的解释) ................................................. 错误！未定义书签。

3.3 表之间的关联设计 (110)3.4 存储过程设计 (21)1引言1.1 预期的读者主要为本公司以几份承包方的阅读者，如设计人员、开发人员等。

有时可以包括客户方的阅读者，如：项目经理、客户项目经理、系统测试人员、开发人员等。

1.2 数据库物流管理系统采用的时当前流行的企业级数据库oracle，使用的版本是10g。

设计的数据库全局数据库名为ITMOB，开发用的表空间名是pdms（physical distribution manageSystem），操作的用户名为***，密码为***。

1.3 目的和作用将业务分析，系统设计中对信息的描述进一步分析并加以总计，抽象出数据集合（数据库表）。

对数据集合做进一步分析，确定集合之间的关系并最终形成数据库物理模型，以便开发人员建立物理数据库。

2数据字典设计数据字典的主要目的是提供查阅对不了解的条目的解释。

在数据字典中记录数据元素的下列信息：一般信息（名字，别名，描述等），定义（数据类型，长度，结构等），使用特点（值的范围，使用频率，使用方式—输入/输出/本地，条件值等），控制信息（来源，用户，使用它的程序，改变权等），分组信息（父结构，从属结构，物理位置—记录、文件和数据库等）。

下面的例子是通过卡片来描述数据字典：3数据库设计3.1 系统物理结构设计根据系统的分布式部署设计，数据库将部署到一部独立的计算机中。

物流配送管理系统详细设计一、为什么要创建模型要进行设计？为什么要给软件建模？答：当我们需要通过检验确定某些东西的时候，或是使用UML来检验比编码来检查更划算的时候，我们就用UML.二、我们为什么应该在编码前构造一个全面的设计？做个设计和计划远远比没有任何设计和计划的情况下试图去开发更划算。
