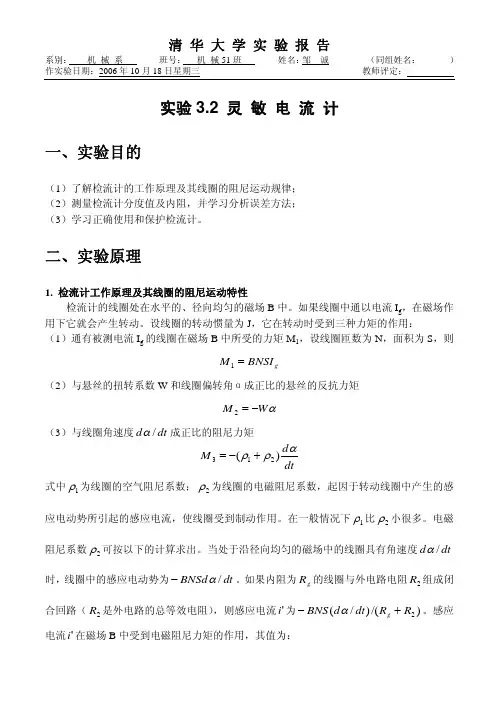

实验3.2灵敏电流计实验数据记录表格

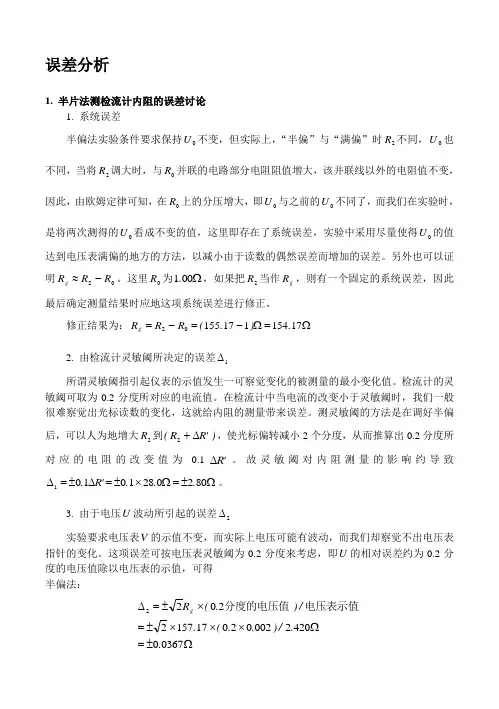

误差分析1. 半片法测检流计内阻的误差讨论1. 系统误差半偏法实验条件要求保持0U 不变，但实际上，“半偏”与“满偏”时2R 不同，0U 也不同，当将2R 调大时，与0R 并联的电路部分电阻阻值增大，该并联线以外的电阻值不变，因此，由欧姆定律可知，在0R 上的分压增大，即0U 与之前的0U 不同了，而我们在实验时，是将两次测得的0U 看成不变的值，这里即存在了系统误差，实验中采用尽量使得0U 的值达到电压表满偏的地方的方法，以减小由于读数的偶然误差而增加的误差。

另外也可以证明02R R R g -≈。

这里0R 为Ω001.，如果把2R 当作g R ，则有一个固定的系统误差，因此最后确定测量结果时应地这项系统误差进行修正。

修正结果为：Ω=Ω-=-=1715411715502.).(R R R g2. 由检流计灵敏阈所决定的误差1∆所谓灵敏阈指引起仪表的示值发生一可察觉变化的被测量的最小变化值。

检流计的灵敏阈可取为0.2分度所对应的电流值。

在检流计中当电流的改变小于灵敏阈时，我们一般很难察觉出光标读数的变化，这就给内阻的测量带来误差。

测灵敏阈的方法是在调好半偏后，可以人为地增大2R 到)'R R (∆+2，使光标偏转减小2个分度，从而推算出0.2分度所对应的电阻的改变值为0.1'R ∆。

故灵敏阈对内阻测量的影响约导致Ω±=Ω⨯±=∆±=∆80202810101...'R .。

3. 由于电压U 波动所引起的误差2∆实验要求电压表V 的示值不变，而实际上电压可能有波动，而我们却察觉不出电压表指针的变化。

这项误差可按电压表灵敏阈为0.2分度来考虑，即U 的相对误差约为0.2分度的电压值除以电压表的示值，可得 半偏法：Ω±=Ω⨯⨯⨯±=⨯±=∆0367042020020201715722022../)..(./).(R g 电压表示值分度的电压值上式中的2事由于两个步骤中都要用电压表监视其示值不变。

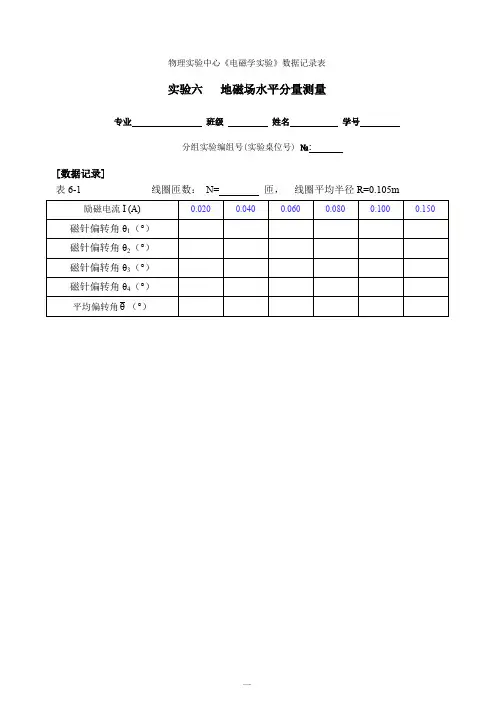

实验六地磁场水平分量测量专业班级姓名学号分组实验编组号(实验桌位号)№:[数据记录]表6-1 线圈匝数：N= 匝，线圈平均半径R=0.105m一二实验七 磁场的描绘专业 班级 姓名 学号分组实验编组号(实验桌位号) №: .[数据记录]（新仪器）圆线圈平均半径：R=105.0mm ，线圈的励磁电流：正弦波形。

数显交流毫伏表量程：U m =20.00mV 、测量误差：±1％。

1.载流圆线圈的磁场沿轴线分布的测量注：X ＝标尺读数－(－52.5)。

2.验证磁场的迭加原理注：当α的示值>180°时，应按 α=α示值－360° 记录α值！*3.考察姆霍兹线圈中%10=∆B B的匀强区 [时间足够时选做]附：磁场的描绘数据处理计算表载流圆线圈的磁场沿轴线分布规律相关计算表注：μ0＝4π×10－7 H/m。

对本实验，载流圆线圈的匝数N0＝400，载流圆线圈的有效半径R＝0.105m。

三四实验八 霍尔效应专业 班级 姓名 学号分组实验编组号(实验桌位号) №: .[数据记录]一、验证霍尔控制电流I S 与霍尔电压U H 的线性关系4U 4H 3H 2H 1H H =二、测绘励磁电流I S 与霍尔电压U H 的关系曲线表8－2取I S =3.00m A三、确定样品的导电类型五实验九 交流电桥专业 班级 姓名 学号分组实验编组号(实验桌位号) №: .[数据记录]本实验所用电感箱(10mH 档) 准确度等级为：a L =0.5 表9-1 所用电阻箱各倍率档的准确度等级记录表9-2 所用电容箱各倍率档的准确度等级记录一、利用电容比较电桥测电容【待测电容容量估计值C X ≈ 】 表9-3 电容箱起始电容值C 10+C 20 = 、取工作电源U S =10V 、f ＝1000HZ注：表中2C '为电容箱读数盘的示值，().201222C C C C ++'=二、利用西林电桥测量【待测电容同上，取工作电源U S =10V f ＝1000HZ 】表9-4 容箱C 3起始电容值C 10+C 20 = 、电容箱C 4起始电容值C 10+C 20 =三、利用可调电感比较电桥测量电感【待测电感量估计值L X ≈33mH 、取工作电源U S =10V 、f ＝1000HZ 】表9-5 电感箱10mH 档的线圈直流电阻值为R 2=四、利用麦克斯韦电桥测量【待测电感同上,取工作电源U S =10V 、f ＝1000HZ 。

实验一日光灯电路功率因素的提高专业班级姓名学号分组实验编组号（实验台编号）№:[数据记录]电流表1：I m = A 、准确度等级a A= 、A/格= ；电流表2：I m = A 、准确度等级a A= 、A/格= ；电压表：U m = V 、准确度= ；功率表：型号、取电流量程I N= A、电压量程U N= V、准确度等级a P= 、瓦/格= 。

表1-1 电路电流测量记录表1-2 电路电压、功率测量记录实验二三相电路及功率测量专业班级姓名学号分组实验编组号（实验台编号）№:[数据记录]电压表：U m= 、准确度＝。

功率表：P m＝、c a W = 、I m= 、U N= 、osφ＝1、W/div = 。

1.星形负载有中线电表规格电流表1：I m＝、a A＝、A/div = 。

电流表2：I m＝、a A＝、A/div = 。

表5-12.星形负载无中线取电流表量程I m = 、a A＝、A/div = ，电压表、功率表规格同上。

表5-23. 三角形负载取电表量程I m =、a A＝（测线电流I V)。

电压表、功率表规格同上。

表5-3泉州师院理工学院电子与通信工程实验室《电工实验》数据记录表实验三 单相变压器实验专业 班级 姓名 学号分组实验编组号（实验台编号） №:[数据记录]1. 原、副绕组同名端判别电表规格：U m ＝ V 、准确度＝ 。

如图6-7，短接“1”、“3”端，“1”、“2”端输入交流电压。

测得：表6-1 表中电压单位：VU 12、U 34 、U 42的关系式为： 。

判别结果：端钮“ ”与端钮“ ”为同名端，2.空载实验 电表规格：电压表1：U 1m ＝ V 、准确度＝ ；（测低压侧电压U 20） 电压表2：U 2m ＝ V 、a 2V ＝ 、V/格＝ 。

（测高压侧电压U 10） 电流表：I m ＝ A 、a A ＝ 、A/格＝ 。

功率表：I N ＝ A 、U N ＝ 、 COS φ= 、 a P ＝ 、V/格＝ 。

讨论、分析和心得体会根据实验1“观察检流计的阻尼运动特性”结论，可以看出，要将检流计作为电流计在电路中使用时，应当将其外电路电阻尽量调整到与C R 相近，保证在实验时不会出现因为外电路太大而产生的长时间震荡和因为外电路太小而便宜速度太慢，很长时间才能达到平衡位置的情况，这样可以节省实验时间，并且还可以提高实验效率和实验精度。

检流计由于其可以检测到很小的电流，我觉得在测高电阻或当作电桥检流计时可以起到很重要的作用，对于提高实验准确度很有帮助。

本实验中所使用的检流计的标度因为是用纸质品制成的，且光斑在偏移一定角度后并没有与标线相重合，而是有一个角度，这对读数产生的影响，也是本实验中的一个系统误差，只有提高实验设备的性能才可以减小该系统误差。

实验中用到了一个 1的小电阻0R ，由于这个电阻的阻值很小，所以在实验中导线电阻对它的影响相对来说就增大了，为了减小导线对小电阻的影响，在0R 两端采用的是四端接线法，减小了导线对实验产生的系统误差。

电学实验中的电路有时候是很复杂的，接线也就需要一些既约方法来保证效率和准确，一般是将电路所需的元件摆好，再分别连接各级电路内部的元件，最后才将各级电路依次连接起来。

检流计由于其内部结构的问题很容易损坏，因此，检流计在不使用时应该是短路的状态，避免因剧烈振动或严重过载而损坏悬丝。

而实验中起到短路作用的仅仅是一根导线，我觉得在检流计上再并联一个开关，可以随时调整其短路、开路状态，避免在接线或实验时由于疏忽而损坏检流计。

测检流计的内阻采用的半偏法和全偏法都会有一定的系统误差。

一开始，我觉得根据实验结果，还可以采用替代法来测检流计的内阻，这样可以消除因为半偏法的估计而产生的系统误差，只有读电压表的偶然误差及变阻箱产生的误差，这样测得的结果应当更准确一些。

这样既方便，又“准确”但是，因为检流计测得的是很小的电流，说明通过该支路的电流非常小，当检流计的指针偏转很大的角度时，电压表示数的改变几乎可以忽略不计，这样的测得的内阻的精度就被缩小了，产生的误差更加大了。

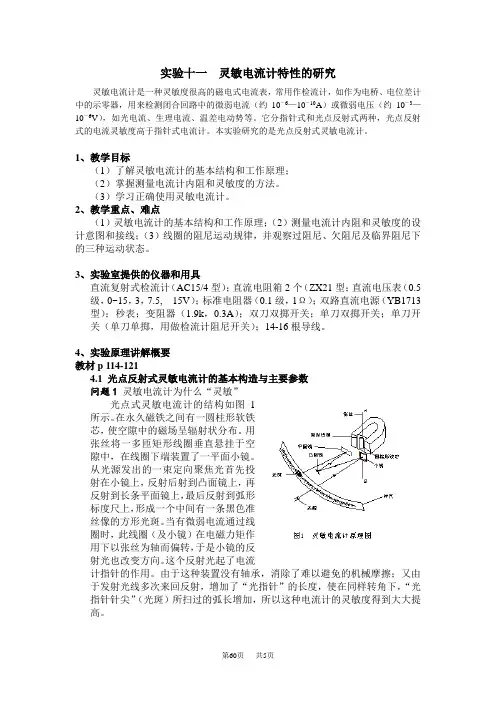

实验十一灵敏电流计特性的研究灵敏电流计是一种灵敏度很高的磁电式电流表，常用作检流计，如作为电桥、电位差计中的示零器，用来检测闭合回路中的微弱电流（约10－6—10－10A）或微弱电压（约10－3—10－6V），如光电流、生理电流、温差电动势等。

它分指针式和光点反射式两种，光点反射式的电流灵敏度高于指针式电流计。

本实验研究的是光点反射式灵敏电流计。

1、教学目标（1）了解灵敏电流计的基本结构和工作原理；（2）掌握测量电流计内阻和灵敏度的方法。

（3）学习正确使用灵敏电流计。

2、教学重点、难点（1）灵敏电流计的基本结构和工作原理；（2）测量电流计内阻和灵敏度的设计意图和接线；（3）线圈的阻尼运动规律，并观察过阻尼、欠阻尼及临界阻尼下的三种运动状态。

3、实验室提供的仪器和用具直流复射式检流计（AC15/4型）；直流电阻箱2个（ZX21型；直流电压表（0.5级，0~15，3，7.5, 15V）；标准电阻器（0.1级，1Ω）；双路直流电源（YB1713型）；秒表；变阻器（1.9k，0.3A）；双刀双掷开关；单刀双掷开关；单刀开关（单刀单掷，用做检流计阻尼开关）；14-16根导线。

4、实验原理讲解概要教材p 114-1214.1 光点反射式灵敏电流计的基本构造与主要参数问题1灵敏电流计为什么“灵敏”光点式灵敏电流计的结构如图1所示。

在永久磁铁之间有一圆柱形软铁芯，使空隙中的磁场呈辐射状分布。

用张丝将一多匝矩形线圈垂直悬挂于空隙中，在线圈下端装置了一平面小镜。

从光源发出的一束定向聚焦光首先投射在小镜上，反射后射到凸面镜上，再反射到长条平面镜上，最后反射到弧形标度尺上，形成一个中间有一条黑色准丝像的方形光斑。

当有微弱电流通过线圈时，此线圈（及小镜）在电磁力矩作用下以张丝为轴而偏转，于是小镜的反射光也改变方向。

这个反射光起了电流计指针的作用。

由于这种装置没有轴承，消除了难以避免的机械摩擦；又由于发射光线多次来回反射，增加了“光指针”的长度，使在同样转角下，“光指针针尖”（光斑）所扫过的弧长增加，所以这种电流计的灵敏度得到大大提高。
