电梯限速器型式试验细则.

电梯限速器校验实施细则1 内容与范围1.1 本细则规定了电梯限速器校验的基本要求与安全注意事项。

1.2 本细则适用于电梯限速器的校验。

2 引用标准与文件TSG T7001-2009 《电梯监督检验和定期检验规则--曳引与强制驱动电梯》GB7588-2003《电梯制造与安装安全规范》JG135-2000《杂物电梯》3 总则3.1首次进行校验人员应详细阅读电梯限速器测试仪使用说明书。

3.2限速器校验范围为：0.25m/s ~ 10m/s。

3.3 限速器动作速度范围应符合GB7588-2003《电梯制造与安装安全规范》或JG135-2000《杂物电梯》的规定（见附录A），外观质量可靠，无存在异声。

3.4电梯限速器校验有效期二年，杂物电梯限速器校验有效期五年。

3.5校验记录编号格式：XD－XXXX－■△△△，其中XXXX为日期号；■为校验员代号；△△△报告书序号。

3.6限速器每个运行方向的动作速度需测试两次，若均在范围之内，则取其平均值作为最终校验值。

双向限速器应对二个方向的动作速度分别进行校验。

4注意事项4.1现场校验时先确认环境安全，校验全过程电梯必须在检修或停机状态。

4.2供电电源电压为220V，电压波动不应超过±10 %，若仪器较长时间未作使用，应在校验前通电一段时间。

4.3现场限速器校验拖拉限速器钢丝绳时，必须用专用钩子拖拉，切勿用手拖拉。

4.4传感器及连接线的插拔不能带电操作，不能强制将电机堵转，以避免将电机烧坏；若发现方向不正确时，应在电机停转后改变转动方向。

4.5校验时仪器显示为“X.XX ——X.XX”，其中左边显示的是限速器轮盘节圆旋转线速度，右边显示的是橡胶轮节圆旋转线速度。

左边为测量值，右边为参考值，若两者比较接近（一般相差不超过1%）则可判定校验值有效，若相差较大时，应复核限速器轮盘节圆直径，并重新计算和输入节圆周长。

5 校验前的准备5.1 用大力钳夹住限速器钢丝绳一端或抬起底坑张紧轮，待钢丝绳松弛后将其脱离限速器轮槽。

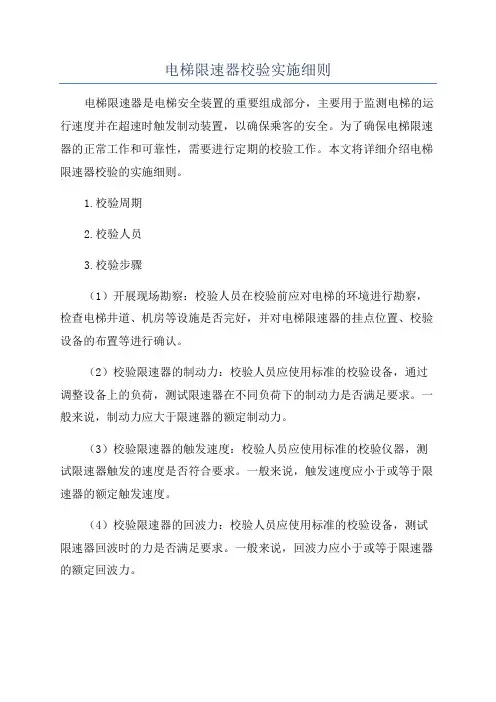

电梯限速器校验实施细则电梯限速器是电梯安全装置的重要组成部分，主要用于监测电梯的运行速度并在超速时触发制动装置，以确保乘客的安全。

为了确保电梯限速器的正常工作和可靠性，需要进行定期的校验工作。

本文将详细介绍电梯限速器校验的实施细则。

1.校验周期2.校验人员3.校验步骤（1）开展现场勘察：校验人员在校验前应对电梯的环境进行勘察，检查电梯井道、机房等设施是否完好，并对电梯限速器的挂点位置、校验设备的布置等进行确认。

（2）校验限速器的制动力：校验人员应使用标准的校验设备，通过调整设备上的负荷，测试限速器在不同负荷下的制动力是否满足要求。

一般来说，制动力应大于限速器的额定制动力。

（3）校验限速器的触发速度：校验人员应使用标准的校验仪器，测试限速器触发的速度是否符合要求。

一般来说，触发速度应小于或等于限速器的额定触发速度。

（4）校验限速器的回波力：校验人员应使用标准的校验设备，测试限速器回波时的力是否满足要求。

一般来说，回波力应小于或等于限速器的额定回波力。

（5）校验限速器的动作响应时间：校验人员应使用标准的校验设备，测试限速器的动作响应时间是否符合要求。

一般来说，动作响应时间应小于或等于限速器的额定动作响应时间。

（6）校验限速器的机械磨损情况：校验人员应对限速器进行外观检查，检查其是否存在明显的机械磨损或损坏情况。

如发现异常，应及时进行修理或更换。

4.校验记录在校验过程中，校验人员应详细记录校验的结果，包括校验的日期、校验人员信息、校验设备信息、校验步骤、校验结果等。

校验记录应保存在电梯使用单位的档案中，以备查询。

5.校验结果处理校验人员应根据校验结果，判断限速器的工作是否正常。

如校验结果不符合要求，应立即通知电梯使用单位，并建议进行修理或更换限速器。

6.校验报告校验人员应根据校验记录，编制相应的校验报告。

报告应包括校验单位、电梯使用单位、校验结果、校验日期等内容，并由校验人员签字确认。

校验报告应在校验后的15个工作日内提交给电梯使用单位，并同时抄送给相关管理机构。

电梯实施“限速器动作速度校验”的相关规定及要求一、国家质量检验检疫总局规定2017年6月国家质量检验检疫总局公布《质检总局办公厅关于实施《电梯监督检验和定期检验规则》等6个安全技术规范第2号修改单若干问题的通知》(质检办特函〔2017〕868号)。

其中第三条第三款如下：（1）对于新版检规TSGT7001中“限速器动作速度校验”、“制动试验”的检验项目，检验人员现场观察确认时，维护保养单位可以与《电梯维护保养规则》(TSGT5002-2017)中表A-4相应的维保项目一并进行。

二、安全技术规范要求（1）《电梯监督检验和定期检验规则—曳引与强制驱动电梯》TSGT7001-2009第二号修改单2.9(4)限速器(B)：“受检电梯的维护保养单位应当每2年（对于使用年限不超过15年的限速器）或者每年（对于使用年限超过15年的限速器）进行一次限速器动作速度校验，校验结果应当符合要求”。

检验方法为：审查限速器动作速度校验记录，对照限速器铭牌上的相关参数，判断校验结果是否符合要求；对于额定速度小于3m/s 的电梯，检验人员还需每2年对维护保养单位的校验过程进行一次现场观察、确认。

三、实施中可能出现的问题( 一）试验条件：如，校验人员无资格证、测试仪器没经过检定等；（二）试验过程：参数输入不准、试验人员对试验方法掌握不准、限速器复位缓慢等；( 三 ) 试验结果：1）限速器测试仪无测试数据；2）限速器测试仪输出的测试数据不准确；四、“限速器动作速度校验”项目的实施对策与措施按照检规要求“限速器动作速度校验”项目应由“维护保养单位每2年（对于使用年限不超过15年的限速器）或者每年（对于使用年限超过15年的限速器）进行一次限速器动作速度校验，对于额定速度小于3m/s 的电梯，检验人员还需每2年对维护保养单位的校验过程进行一次现场观察、确认。

“该项目成功而完整的实施，应包括以下内容：（一）维护保养单位自检人员对该试验项目设置的正确理解。

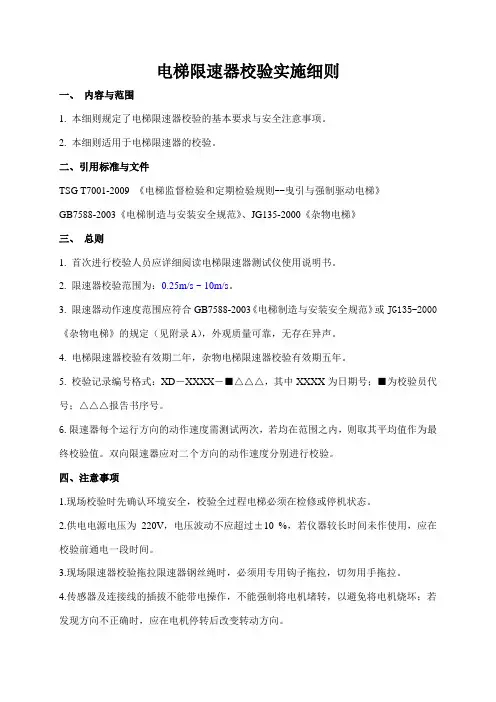

电梯限速器校验实施细则一、内容与范围1. 本细则规定了电梯限速器校验的基本要求与安全注意事项。

2. 本细则适用于电梯限速器的校验。

二、引用标准与文件TSG T7001-2009 《电梯监督检验和定期检验规则--曳引与强制驱动电梯》GB7588-2003《电梯制造与安装安全规范》、JG135-2000《杂物电梯》三、总则1. 首次进行校验人员应详细阅读电梯限速器测试仪使用说明书。

2. 限速器校验范围为：0.25m/s ~ 10m/s。

3. 限速器动作速度范围应符合GB7588-2003《电梯制造与安装安全规范》或JG135-2000《杂物电梯》的规定（见附录A），外观质量可靠，无存在异声。

4. 电梯限速器校验有效期二年，杂物电梯限速器校验有效期五年。

5. 校验记录编号格式：XD－XXXX－■△△△，其中XXXX为日期号；■为校验员代号；△△△报告书序号。

6.限速器每个运行方向的动作速度需测试两次，若均在范围之内，则取其平均值作为最终校验值。

双向限速器应对二个方向的动作速度分别进行校验。

四、注意事项1.现场校验时先确认环境安全，校验全过程电梯必须在检修或停机状态。

2.供电电源电压为220V，电压波动不应超过±10 %，若仪器较长时间未作使用，应在校验前通电一段时间。

3.现场限速器校验拖拉限速器钢丝绳时，必须用专用钩子拖拉，切勿用手拖拉。

4.传感器及连接线的插拔不能带电操作，不能强制将电机堵转，以避免将电机烧坏；若发现方向不正确时，应在电机停转后改变转动方向。

5. 校验时仪器显示为“X.XX ——X.XX”，其中左边显示的是限速器轮盘节圆旋转线速度，右边显示的是橡胶轮节圆旋转线速度。

左边为测量值，右边为参考值，若两者比较接近（一般相差不超过1%）则可判定校验值有效，若相差较大时，应复核限速器轮盘节圆直径，并重新计算和输入节圆周长。

五、校验前的准备1. 用大力钳夹住限速器钢丝绳一端或抬起底坑张紧轮，待钢丝绳松弛后将其脱离限速器轮槽。

电梯限速器校验实施细则12020年4月19日电梯限速器校验实施细则1 内容与范围1.1 本细则规定了电梯限速器校验的基本要求与安全注意事项。

1.2 本细则适用于电梯限速器的校验。

2 引用标准与文件TSG T7001- 《电梯监督检验和定期检验规则--曳引与强制驱动电梯》GB7588- 《电梯制造与安装安全规范》JG135- 《杂物电梯》3 总则3.1首次进行校验人员应详细阅读电梯限速器测试仪使用说明书。

3.2限速器校验范围为：0.25m/s ~ 10m/s。

3.3 限速器动作速度范围应符合GB7588- 《电梯制造与安装安全规范》或JG135- 《杂物电梯》的规定（见附录A），外观质量可靠，无存在异声。

3.4电梯限速器校验有效期二年，杂物电梯限速器校验有效期五年。

3.5校验记录编号格式：XD－XXXX－■△△△，其中XXXX为日期号；■为校验员代号；△△△报告书序号。

3.6限速器每个运行方向的动作速度需测试两次，若均在范围之内，则取其平均值作为最终校验值。

双向限速器应对二个方向的动作速度分别进行校验。

4注意事项4.1现场校验时先确认环境安全，校验全过程电梯必须在检修或停机状态。

4.2供电电源电压为220V，电压波动不应超过±10 %，若仪器较长时间文档仅供参考未作使用，应在校验前通电一段时间。

4.3现场限速器校验拖拉限速器钢丝绳时，必须用专用钩子拖拉，切勿用手拖拉。

4.4传感器及连接线的插拔不能带电操作，不能强制将电机堵转，以避免将电机烧坏；若发现方向不正确时，应在电机停转后改变转动方向。

4.5校验时仪器显示为“X.XX ——X.XX”，其中左边显示的是限速器轮盘节圆旋转线速度，右边显示的是橡胶轮节圆旋转线速度。

左边为测量值，右边为参考值，若两者比较接近（一般相差不超过1%）则可判定校验值有效，若相差较大时，应复核限速器轮盘节圆直径，并重新计算和输入节圆周长。

5 校验前的准备5.1 用大力钳夹住限速器钢丝绳一端或抬起底坑张紧轮，待钢丝绳松弛后将其脱离限速器轮槽。

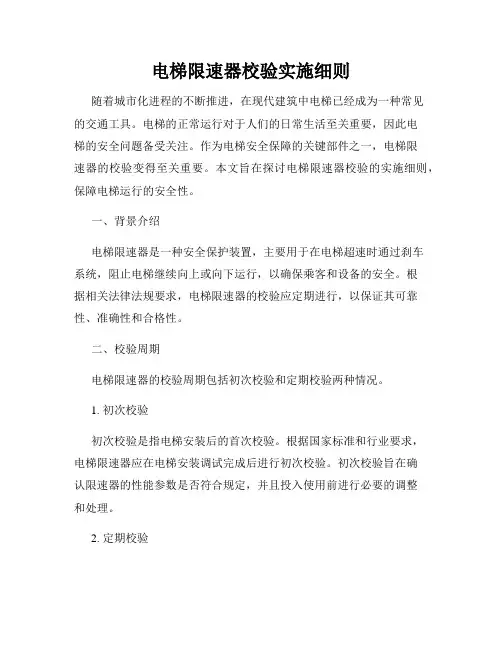

电梯限速器校验实施细则随着城市化进程的不断推进，在现代建筑中电梯已经成为一种常见的交通工具。

电梯的正常运行对于人们的日常生活至关重要，因此电梯的安全问题备受关注。

作为电梯安全保障的关键部件之一，电梯限速器的校验变得至关重要。

本文旨在探讨电梯限速器校验的实施细则，保障电梯运行的安全性。

一、背景介绍电梯限速器是一种安全保护装置，主要用于在电梯超速时通过刹车系统，阻止电梯继续向上或向下运行，以确保乘客和设备的安全。

根据相关法律法规要求，电梯限速器的校验应定期进行，以保证其可靠性、准确性和合格性。

二、校验周期电梯限速器的校验周期包括初次校验和定期校验两种情况。

1. 初次校验初次校验是指电梯安装后的首次校验。

根据国家标准和行业要求，电梯限速器应在电梯安装调试完成后进行初次校验。

初次校验旨在确认限速器的性能参数是否符合规定，并且投入使用前进行必要的调整和处理。

2. 定期校验定期校验是指电梯投入使用后的定期检查和校验。

根据现行法规，电梯限速器的定期校验周期为一年。

定期校验的目的是确保电梯限速器在运行过程中能够始终处于正常工作状态，具备良好的响应速度和准确的刹车效果。

三、校验内容电梯限速器校验的内容主要包括以下几个方面：1. 动作特性检查校验过程中需要检查限速器的动作特性是否符合规定要求，包括限速器的敏感性、启动时间和刹车效果等。

校验人员可以通过专用设备模拟电梯超速的情况，观察限速器的动作情况，以确保其响应迅速、准确无误。

2. 制动力检测制动力是限速器正常工作的核心参数之一。

校验中需使用专业仪器测量限速器的制动力，确保其在预定条件下能够达到要求的制动效果，保障电梯的停车安全。

3. 部件状况检查校验人员还需要检查限速器的各个部件是否存在损坏或磨损情况。

如发现异常，需及时更换或修理。

同时还需检查限速器的润滑情况，确保其运行顺畅。

四、校验记录与报告校验过程中，校验人员应编制详细的校验记录，包括校验日期、校验人员、校验设备、校验结果等信息。

TSG特种设备安全技术规范 TSG T7009-2004电梯限速器型式试验细则Guide for Type-examination of Overspeed Governors中华人民共和国国家质量监督检验检疫总局颁布2004年0月00日目录一概述 (1)二型式试验所需的技术文件和资料 (1)三试验样品 (1)四限速器型式试验内容、要求与方法 (1)附录１特种设备型式试验报告 (5)附录２产品配置表 (11)电梯限速器型式试验细则第一条为了规范电梯限速器的型式试验，统一电梯限速器型式试验的项目、内容、要求、方法与型式试验报告书格式，根据《特种设备安全监察条例》和《电梯型式试验规则》，制定本细则。

第二条本细则适用于操纵安全钳装置的电梯限速器。

第三条开展电梯限速器型式试验的技术机构（以下简称型式试验机构），以及上述电梯限速器的设计与制造等相关单位，必须遵守本细则的规定。

第四条本细则的技术指标和要求主要引用了GB7588-1995《电梯制造与安装安全规范》国家标准的规定。

如上述相关标准被修订，应以最新标准为准。

第五条在正式型式试验之前，型式试验申请单位应当向型式试验机构提供《型式试验所需资料》中规定的技术文件和资料。

第六条型式试验申请单位应当为型式试验机构提供一套安装调试完毕、能够正常使用的限速器做为型式试验样品，并且还应当提供与正常安装使用相同的限速器钢丝绳一根，钢丝绳的长度由型式试验机构确定，以及与限速器配套的张紧装置一套。

第七条电梯限速器进行型式试验的前提，实施型式试验的条件、地点、程序与合格判定规则，以及型式试验机构应当履行的职责，必须按照《电梯型式试验规则》执行。

第八条型式试验机构进行电梯限速器型式试验的内容、要求与方法，必须按照本细则附件《型式试验方法》中的规定执行。

特殊情况应当按照《电梯型式试验规则》的规定执行。

第九条申请单位可以派人参加型式试验。

第十条型式试验完成后，型式试验机构必须按照《电梯型式试验规则》的规定和本细则规定的电梯限速器的《特种设备型式试验报告》（附录1）格式，出具型式试验报告。

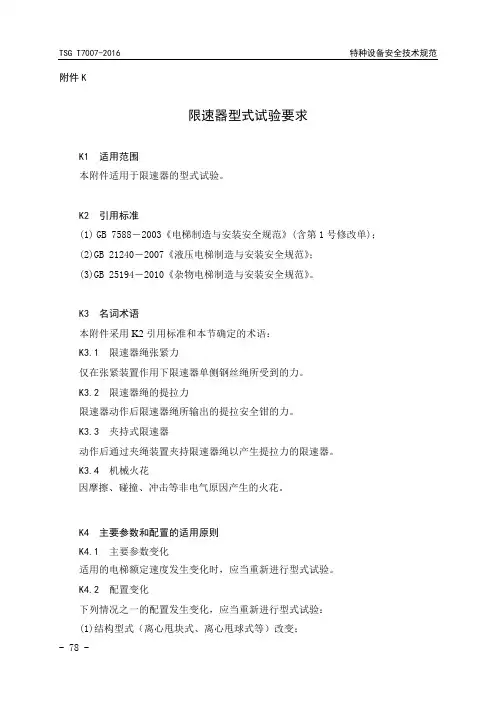

附件K限速器型式试验要求K1 适用范围本附件适用于限速器的型式试验。

K2 引用标准(1)GB 7588－2003《电梯制造与安装安全规范》(含第1号修改单)；(2)GB 21240－2007《液压电梯制造与安装安全规范》；(3)GB 25194－2010《杂物电梯制造与安装安全规范》。

K3 名词术语本附件采用K2引用标准和本节确定的术语：K3.1 限速器绳张紧力仅在张紧装置作用下限速器单侧钢丝绳所受到的力。

K3.2 限速器绳的提拉力限速器动作后限速器绳所输出的提拉安全钳的力。

K3.3 夹持式限速器动作后通过夹绳装置夹持限速器绳以产生提拉力的限速器。

K3.4机械火花因摩擦、碰撞、冲击等非电气原因产生的火花。

K4主要参数和配置的适用原则K4.1主要参数变化适用的电梯额定速度发生变化时，应当重新进行型式试验。

K4.2 配置变化下列情况之一的配置发生变化，应当重新进行型式试验：(1)结构型式（离心甩块式、离心甩球式等）改变；(2)产生提拉力的结构型式（夹持式、非夹持式等）改变；(3)绳轮节圆直径改变；(4)适用钢丝绳直径改变；(5)绳轮绳槽类型改变；(6)限速器绳张紧力超出范围；(7)增设或减少机械方式触发钢丝绳制动器功能；(8)增加触发上行动作的安全钳功能；(9)增设或减少机械方式触发轿厢上行超速保护装置其他型式的制动部件；(10)增设在本附件中有检验要求的电气安全装置或电气触发装置；(11)增设远程控制功能；(12)工作环境由室内型向室外型改变；(13)防爆型式改变。

注K-1：相同型号规格的限速器，适用的额定速度不变仅动作速度调试值（如安装于对重侧的限速器等）有差异时，不需重新进行型式试验。

K4.3适用范围适用的参数范围和配置见表K-1。

表K-1 产品适用参数范围和配置表K5 技术资料要求与审查型式试验机构应当对申请单位按照本节要求提交的技术资料进行审查，确认是否符合本规则和相关标准的要求。

K5.1合格证明及说明书(1)产品合格证(产品质量证明文件)；(2)出厂调试证书；(3)安装、调试、使用、维护说明书。

附件1电梯限速器型式试验所需要的技术文件和资料附件2电梯限速器型式试验内容要求与方法附件3特种设备型式试验报告报告编号：设备种类电梯安全保护装置设备名称电梯限速器型号规格__________________________申请单位__________________________制造单位__________________________（型式试验机构名称）No ：第页共页电梯限速器样机主要技术性能参数及配置(试验机构标志) (试验机构名称)型式试验报告一序号项目 编号试验项目试验结果结论1.1操纵轿厢安全钳的限速器的机械动作速度11.2 操纵对重或平衡重安全钳的限速器的机械 动作速度22.1 安装在限速器上的电气安全装宜的电气动 作速度2.2电气安全装置检査33.1限速器动作时，限速器绳的张紧力邙艮速器 的提拉力）的测试3.2 动作试验后钢丝•绳变形检査44.1 限速器配用的钢丝绳结构形式检査4.2限速器绳承载的安全系数应不小于855.1对于只靠限速器绳和绳轮的摩擦力来产生 张紧力（提拉力）的曳引式限速器•限速器 轮槽的设计制造要求检査5.2曳引式限速器应该规左限速器张紧装程的 最小质量（最小张紧力）66. 1非自动复位限速器应该设置一个电气安全 装置来阻止在限速器处于动作状态期间电 梯的启动6.2该电气安全装置应该符合GB7588-200314. 1.2的要求，安装应该牢固，其功能不应 由于运转和动作而发生改变附：（试验机构标志） （试验机构名称）型式试验报告第页共页1、特殊说明2、试验数据、曲线、图表、产品照片附件4电梯限速器产品配置表。

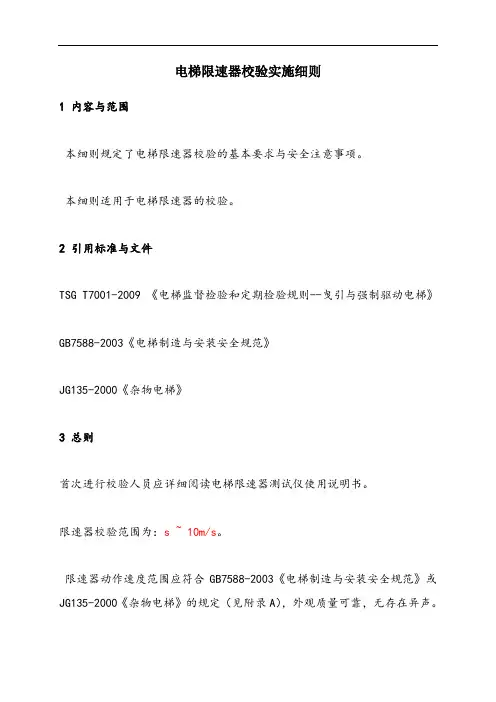

电梯限速器校验实施细则1 内容与范围本细则规定了电梯限速器校验的基本要求与安全注意事项。

本细则适用于电梯限速器的校验。

2 引用标准与文件TSG T7001-2009 《电梯监督检验和定期检验规则--曳引与强制驱动电梯》GB7588-2003《电梯制造与安装安全规范》JG135-2000《杂物电梯》3 总则首次进行校验人员应详细阅读电梯限速器测试仪使用说明书。

限速器校验范围为：s ~ 10m/s。

限速器动作速度范围应符合GB7588-2003《电梯制造与安装安全规范》或JG135-2000《杂物电梯》的规定（见附录A），外观质量可靠，无存在异声。

电梯限速器校验有效期二年，杂物电梯限速器校验有效期五年。

校验记录编号格式：XD－XXXX－■△△△，其中XXXX为日期号；■为校验员代号；△△△报告书序号。

限速器每个运行方向的动作速度需测试两次，若均在范围之内，则取其平均值作为最终校验值。

双向限速器应对二个方向的动作速度分别进行校验。

4注意事项现场校验时先确认环境安全，校验全过程电梯必须在检修或停机状态。

供电电源电压为220V，电压波动不应超过±10 %，若仪器较长时间未作使用，应在校验前通电一段时间。

现场限速器校验拖拉限速器钢丝绳时，必须用专用钩子拖拉，切勿用手拖拉。

传感器及连接线的插拔不能带电操作，不能强制将电机堵转，以避免将电机烧坏；若发现方向不正确时，应在电机停转后改变转动方向。

校验时仪器显示为“——”，其中左边显示的是限速器轮盘节圆旋转线速度，右边显示的是橡胶轮节圆旋转线速度。

左边为测量值，右边为参考值，若两者比较接近（一般相差不超过1%）则可判定校验值有效，若相差较大时，应复核限速器轮盘节圆直径，并重新计算和输入节圆周长。

5 校验前的准备用大力钳夹住限速器钢丝绳一端或抬起底坑张紧轮，待钢丝绳松弛后将其脱离限速器轮槽。

测量轮盘下方两根限速器绳内侧之间的距离，加上限速器绳的直径，得出限速器轮盘上的节圆直径，计算其节圆周长。

附件M限速器型式试验细则M1 型式试验基本规定M1.1 适用范围本细则适用于曳引驱动式和强制驱动式电梯、液压电梯、杂物电梯限速器的型式试验。

M1.2 样品规定型式试验申请单位应当向型式试验机构提供安装调试完毕、能够正常使用的限速器作为型式试验样品，并且还应当提供与正常安装使用相同的限速器钢丝绳一根，钢丝绳的长度由型式试验机构确定，以及与限速器配套的张紧装置一套。

M1.3 型式试验所需技术文件和资料型式试验之前，型式试验申请单位需向型式试验机构提交下述型式试验技术文件资料：M1.3.1 基本内容(1)申请单位名称、地址、联系人和联系方式；(2)制造单位名称、地址；(3)限速器的名称、型号。

M1.3.2 计算资料(1)产品设计计算说明书、产品图纸等技术资料；(2)非夹持式限速器绳轮的槽型和摩擦力的设计计算说明和/或热处理硬度参数；(3)限速器用钢丝绳结构、直径和最小破断负荷，钢丝绳承载安全系数的设计计算说明；(4)拉索(如有)最小破断负荷。

M1.3.3 主要结构参数(1)使用该限速器的电梯的额定速度；(2)限速器结构、动作、所用材料、部件尺寸和配合公差装配图；(3)限速器绳轮节圆与外圆直径尺寸；(4)限速器动作时所产生的限速器绳提拉力的预期值；(5)由该限速器操纵的安全钳装置的类型；(6)安全钳提拉机构的结构；(7)张紧装置的结构、最小质量及其悬挂方式；(8)拉索(如有)的长度范围及其最小弯曲半径；(9)对于防爆限速器，还需提供所用的防止非电气火花材料的材质证明文件和所使用的附着方法的说明。

M1.3.4 相关技术文件(1)安装、调试说明书；(2)限速器钢丝绳检验报告；(3)特殊工作环境(室外、防爆等)适用情况及措施说明；(4)申请单位认为其它需要说明或者提供的资料；(5)型式试验机构与型式试验申请单位协商同意，要求补充的其它必要资料。

M1.3.5 出厂随机文件(1)电梯限速器产品出厂合格证明；(2)安装使用说明书。

限速器型式试验要求L1适用范围本附件适用于限速器的型式试验。

L2引用标准GB7588—2003《电梯制造与安装安全规范》(含第1号修改单)。

L3名词术语本附件采用L2引用标准和本章规定的术语。

L3.1限速器绳张紧力仅在张紧装置作用下限速器单侧钢丝绳所受到的力。

L3.2限速器绳的提拉力限速器动作后限速器绳所输出的提拉安全钳的力。

L3.3夹持式限速器动作后通过夹绳装置夹持限速器绳以产生提拉力的限速器。

L3.4机械火花因摩擦、碰撞、冲击等非电气原因产生的火花。

L4主要参数和配置的适用原则L4.1主要参数变化主要参数变化符合下列之一时，应当重新进行型式试验：(1)适用的电梯额定速度发生变化(操纵瞬时式安全钳额定速度不超过0.63m/s的，以及操纵额定速度小于或者等于1.00m/s的渐进式安全钳的动作速度不超过1.5m/s的除外)；(2)限速器绳提拉力超出范围。

L4.2配置变化配置变化符合下列之一时，应当重新进行型式试验：(1)结构型式(离心甩块式、离心甩球式等)改变；(2)产生提拉力的结构型式(夹持式、非夹持式等)改变；(3)绳轮节圆直径改变；(4)适用钢丝绳直径改变；(5)绳轮绳槽类型改变；(6)限速器绳张紧力超出范围；(7)增设或者减少机械方式触发钢丝绳制动器功能；(8)增加触发上行动作的安全钳功能；(9)增设或者减少机械方式触发轿厢上行超速保护装置其他型式的制动部件；(10)增设在本附件中有检验要求的电气安全装置或者电气触发装置；(11)增设远程控制功能；(12)增设触发轿厢意外移动保护装置的功能；(13)增设或者改变防机械火花措施；(14)用于斜行电梯的限速器类型的改变(钢丝绳驱动的限速器、非钢丝绳驱动的机械式限速器、可编程电子限速器)。

注L-1：相同型号规格的限速器，适用的额定速度不变仅动作速度调试值(如安装于对重侧的限速器等)有差异时，不需重新进行型式试验。

L4.3适用范围适用的参数范围和配置见表L-1。

电梯限速器校验实施细则1 内容与范围1.1 本细则规定了电梯限速器校验的基本要求与安全注意事项。

1.2 本细则适用于电梯限速器的校验。

2 引用标准与文件TSG T7001-2009 《电梯监督检验和定期检验规则--曳引与强制驱动电梯》GB7588-2003《电梯制造与安装安全规范》JG135-2000《杂物电梯》3 总则3.1首次进行校验人员应详细阅读电梯限速器测试仪使用说明书。

3.2限速器校验范围为：0.25m/s ~ 10m/s。

3.3 限速器动作速度范围应符合GB7588-2003《电梯制造与安装安全规范》或JG135-2000《杂物电梯》的规定（见附录A），外观质量可靠，无存在异声。

3.4电梯限速器校验有效期二年，杂物电梯限速器校验有效期五年。

3.5校验记录编号格式：XD－XXXX－■△△△，其中XXXX为日期号；■为校验员代号；△△△报告书序号。

3.6限速器每个运行方向的动作速度需测试两次，若均在范围之内，则取其平均值作为最终校验值。

双向限速器应对二个方向的动作速度分别进行校验。

4注意事项4.1现场校验时先确认环境安全，校验全过程电梯必须在检修或停机状态。

4.2供电电源电压为220V，电压波动不应超过±10 %，若仪器较长时间未作使用，应在校验前通电一段时间。

4.3现场限速器校验拖拉限速器钢丝绳时，必须用专用钩子拖拉，切勿用手拖拉。

4.4传感器及连接线的插拔不能带电操作，不能强制将电机堵转，以避免将电机烧坏；若发现方向不正确时，应在电机停转后改变转动方向。

4.5校验时仪器显示为“X.XX ——X.XX”，其中左边显示的是限速器轮盘节圆旋转线速度，右边显示的是橡胶轮节圆旋转线速度。

左边为测量值，右边为参考值，若两者比较接近（一般相差不超过1%）则可判定校验值有效，若相差较大时，应复核限速器轮盘节圆直径，并重新计算和输入节圆周长。

5 校验前的准备5.1 用大力钳夹住限速器钢丝绳一端或抬起底坑张紧轮，待钢丝绳松弛后将其脱离限速器轮槽。

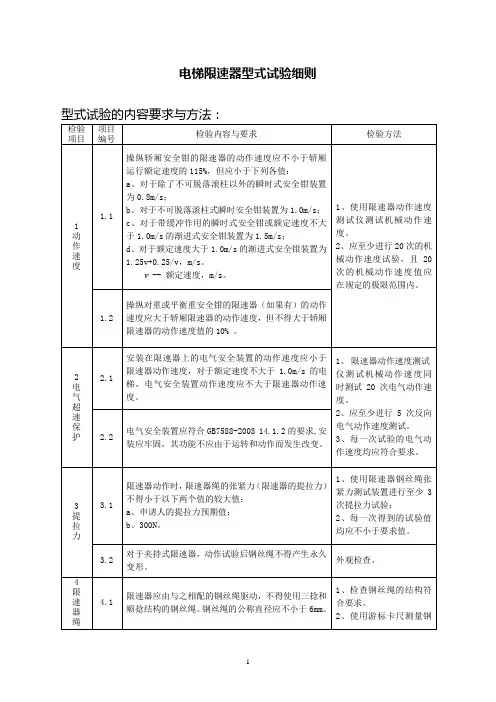

电梯限速器型式试验内容、要求和方法
一、概述
1、制造厂或其授权的代理人（申请单位）应填写型式试验申请书，并提交给经国家特种设备监督管理部门核准的型式试验机构。

2、试验样品的选送应由型式试验机构和申请单位商定。

3、申请单位可以派人参加型式试验。

4、型式试验必备的仪器设备
a、限速器电气和机械动作速度测试仪。

b、限速器钢丝绳张紧力测试装置。

c、或采用能够达到与上述仪器设备同样功能的仪器设备。

5、申请单位需向型式试验机构提供说明下列内容的文件资料：
⑴、限速器设计制造参数：
a、由该限速器操纵的安全钳装置的类型；
b、使用该限速器的电梯的最大和最小额定速度；
c、限速器动作时所产生的限速器绳张紧力的预期值；
d、限速器结构、动作、材料和主要零件的尺寸和公差的装配详
图；
e、限速器配套装置：钢丝绳和连接方式、安全钳提拉机构和张
紧轮的结构、尺寸和公差的装配详图；
f、限速器用钢丝绳结构、直径和最小破断负荷；
⑵、证书及随机资料：
a、上一年度限速器型式试验报告和型式试验证书，新产品的型
式试验除外；
b、限速器的调试证书复印件；
c、限速器使用维护说明书；
d、限速器用钢丝绳检验或试验报告；
⑶、试验单位要求的其它补充资料。

6、申请单位需向型式试验机构提供下列试验样品：
⑴、限速器一套；
⑵、与正常安装使用相同的限速器钢丝绳一根，钢丝绳的长度由
型式试验机构确定。

⑶、与限速器配套的张紧装置一套。

二、型式试验的内容要求与方法应符合下表的要求。

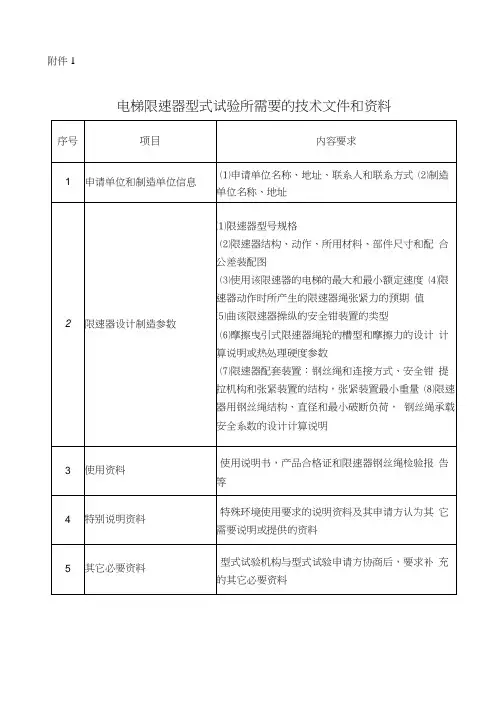

附件1
电梯限速器型式试验所需要的技术文件和资料序号内容要求
申请单位和制造单位信息限速器设计•制造参数⑴申请单位名称、地址、联系人和联系方式
⑵制造单位名称、地址
⑴限速器型号规格
⑵限速器结构、动作、所用材料、部件尺寸和配合公差装配图
⑶使用该限速器的电梯的最大和最小额定速度（4）限速器动作时所产生的限速器绳张紧力的预期值
⑸山该限速器操纵的安全钳装置的类型
⑹摩擦曳引式限速器绳轮的槽型和摩擦力的设计计算说明或热处理硬度参数
⑺限速器配套装置：钢丝绳和连接方式、安全钳提拉机构和张紧装置的结构，张紧装置最小重量⑻限速器用钢线绳结构、直径和最小破断负荷，钢丝绳承载安全系数的设计计算说明
使用资料使用说明书，产品合格证和限速器钢丝绳检验报告等
特别说明资料特殊环境使用要求的说明资料及其申请方认为其它需要说明或提供的资料
其它必要资料型式试验机构与型式试验申请方协商后，要求补充的其它必要资料
附件2
电梯限速器型式试验内容要求与方法
附件3
特种设备型式试验报告
报告编号:
设备种类电梯安全保护装置
设备名称电梯限速器
型号规格中请单位制造单位
（型式试验机构名称）
电梯限速器样机主要技术性能参数及配置
(试验机构标志) (试验机构名称)
型式试验报告
No ：
第页
附：
1.特殊说明
2.试验数据.曲线、图表、产品照片
（试验机构标志）
型式试验报告
No ：
附件4
电梯限速器产品配置表。
