物理第十七章 基础过关测试卷

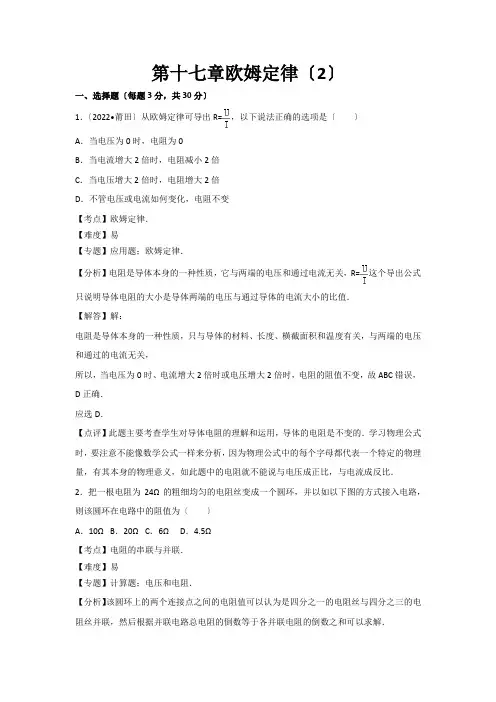

第十七章欧姆定律〔2〕一、选择题〔每题3分，共30分〕1．〔2022•莆田〕从欧姆定律可导出R=，以下说法正确的选项是〔〕A．当电压为0时，电阻为0B．当电流增大2倍时，电阻减小2倍C．当电压增大2倍时，电阻增大2倍D．不管电压或电流如何变化，电阻不变【考点】欧姆定律．【难度】易【专题】应用题；欧姆定律．【分析】电阻是导体本身的一种性质，它与两端的电压和通过电流无关，R=这个导出公式只说明导体电阻的大小是导体两端的电压与通过导体的电流大小的比值．【解答】解：电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，所以，当电压为0时、电流增大2倍时或电压增大2倍时，电阻的阻值不变，故ABC错误，D正确．应选D．【点评】此题主要考查学生对导体电阻的理解和运用，导体的电阻是不变的．学习物理公式时，要注意不能像数学公式一样来分析，因为物理公式中的每个字母都代表一个特定的物理量，有其本身的物理意义，如此题中的电阻就不能说与电压成正比，与电流成反比．2．把一根电阻为24Ω的粗细均匀的电阻丝变成一个圆环，并以如以下图的方式接入电路，则该圆环在电路中的阻值为〔〕A．10ΩB．20ΩC．6ΩD．4.5Ω【考点】电阻的串联与并联．【难度】易【专题】计算题；电压和电阻．【分析】该圆环上的两个连接点之间的电阻值可以认为是四分之一的电阻丝与四分之三的电阻丝并联，然后根据并联电路总电阻的倒数等于各并联电阻的倒数之和可以求解．【解答】解：阻值为24Ω的电阻丝弯成一圆环，四分之一电阻值为6Ω，四分之三的电阻为18Ω，两段电阻丝并联后的总阻值：R===4.5Ω．应选D．【点评】对于这类题目的重点是判断电阻丝的连接，根据电阻的并联规律求解．3．〔2003•哈尔滨〕电工师傅在修理电器时，急需一只阻值为8Ω的电阻，但手边只有阻值为2Ω、5Ω、10Ω和40Ω的电阻各一只，以下做法能帮助他解决这一问题的是〔〕A．将2Ω的电阻和5Ω的电阻串联B．将2Ω的电阻和10Ω的电阻串联C．将5Ω的电阻和40Ω的电阻并联D．将10Ω的电阻和40Ω的电阻并联【考点】电阻的串联与并联．【难度】中【专题】计算题；应用题．【分析】利用串联电阻的总电阻R总=R1+R2和并联电阻的总电阻R：=+求出等效电阻，进行判断．【解答】解：A、R串=R1+R2=2Ω+5Ω=7Ω，不符合题意，故A错；B、R串=R1+R2=2Ω+10Ω=12Ω，不符合题意，故B错；C、由=+=+=，解得R=Ω，不符合题意，故C错；D、由=+=+=，解得R=8Ω，符合题意，故D正确．应选D．【点评】串联电路相当于增加了电阻的长度，所以阻值增大，电阻越串越大，大于其中任一个；并联电路相当于增加了电阻的横截面积，所以阻值减小，电阻越并越小，小于其中任一个．4.〔2022•湘潭〕在“探究电流与电压关系〞的实验中，分别用R1、R2两个电阻进行探究，并根据各自的试验数据绘制出如以下图的U﹣﹣I关系图象，从图中可以看出R1与R2的大小关系是〔〕A．R1＞R2B．R1=R2 C．R1＜R2D．无法确定【考点】欧姆定律．【难度】易【专题】应用题；控制变量法；图析法．【分析】当电压一定时，导体中的电流与导体的电阻成反比．从图象中读出：当R1与R2两端的电压为U一定值时，比拟对应的电流值；通过电流的大小关系判断两电阻的阻值大小关系．【解答】解：由U﹣I图象〔见以以下图〕得出：当R1与R2两端电压相同时，I1＜I2，电压一定时，导体中通过的电流与电阻成反比，因此R1＞R2．应选A．【点评】〔1〕正确从图象中读出对应的U﹣I值，会利用控制变量法比拟两个电阻的阻值大小．〔2〕此类题目有两种方法：①相同电压，比拟电流，电流大的电阻小，电流小的电阻大；②相同电流，比拟电压，电压大的电阻大，电压小的电阻小．5．某同学在探究“电阻上的电流跟两端电压的关系〞时，利用如图甲所示电路，在a、b两点间分别接入定值电阻R1、R2，通过调节滑动变阻器测得了多组数据，并根据数据绘制了两个电阻的U﹣I关系图象，如图乙所示．假设将R1、R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为〔〕A．0.5 A B．1 A C．2 A D．3 A【考点】欧姆定律；欧姆定律的应用．【难度】中【专题】应用题；电路和欧姆定律．【分析】由图象可知，两电阻的U﹣I图象为正比例函数，则两电阻为定值电阻，读出任意一组数据，根据欧姆定律求出两电阻的阻值，两电阻并联时它们两端的电压相等，根据欧姆定律得出等式即可求出通过R2的电流．【解答】解：由U﹣I关系图象可知，R1与R2为定值电阻，且当U1=U2=6V时，I1=2A，I2=1A，由I=可得，两电阻的阻值：R1===3Ω，R2===6Ω，将R1、R2组成并联电路，且通过R1的电流为1A时，因并联电路中各支路两端的电压相等，所以，电源的电压：U=I1′R1=I2′R2，即1A×3Ω=I2′×6Ω，解得：I2′=0.5A．应选A．【点评】此题考查了并联电路的特点和欧姆定律的应用，从图象中获取有用的信息是关键．6．〔2022•盐城〕工作原理可简化为如以下图电路，R是阻值的定值电阻，U是工作部件两端的电压，I是电路中的电流．在工作过程中，电池的电压会发生变化，U与I的比值随I 的变化而变化．正常工作时，要对U和I进行监测，假设测量出U R，则〔〕A．只能监测U B．只能监测IC．既能监测U，也能监测I D．既不能监测U，也不能监测I【考点】欧姆定律；欧姆定律的应用．【难度】中【专题】欧姆定律．【分析】根据欧姆定律可知电路中的电流，根据串联电路的特点可分析U的关系．【解答】解：由题干可知：R是阻值的定值电阻，测量出U R，则根据欧姆定律可得知I的值；由于电源电压是变化的，则根据串联电路的电压特点可判断无法监测工作部件两端的电压U；且U与I的比值随I的变化而变化，所以也无法监测工作部件两端的电压U．应选B．【点评】此题通过串联电路的分析，考查串联电路的特点和欧姆定律的应用，关键是明确题干中电池的电压会发生变化．7．如以下图，电阻R1=40Ω，R2的阻值范围为0～20Ω，电源电压是6V，且保持不变，移动滑动变阻器滑片P的位置，则电压表示数的变化范围是〔〕A．0～6 V B．4～6 V C．2～4 V D．2～6 V【考点】欧姆定律；有关欧姆定律的计算．【难度】中【专题】应用题；欧姆定律．【分析】由电路图可知，当滑片位于最左端时，变阻器接入电路中的电阻为零，电路为电阻R1的简单电路，电压表测电源电压，此时电压表示数最大，最大等于电源电压；当滑片位于最右端时，电阻R1与滑动变阻器R2的最大阻值串联，电压表测电阻R1的电压，电流表测电路中的电流；由于变阻器接入电路中的电阻最大，则电路中的电流最小，电压表示数最小；根据电阻的串联和欧姆定律求出电路中的最小电流，再根据欧姆定律求出电压表的最小示数．【解答】解：由电路图可知，当滑片位于最左端时，变阻器接入电路中的电阻为零，电路为电阻R1的简单电路，电压表测电源电压；所以，电压表的最大示数：U V大=U=6V；当滑片位于最右端时，电阻R1与滑动变阻器R2的最大阻值串联，电压表测电阻R1的电压，电流表测电路中的电流；由于变阻器接入电路中的电阻最大，则电路中的电流最小，电压表示数最小；因串联电路中总电阻等于各分电阻之和，所以，电路中的最小电流：I最小===0.1A；则电压表的最小示数：U V小=U1小=I最小R1=0.1A×40Ω=4V；所以，电压表示数的变化范围是4～6 V．应选B．【点评】此题考查了串联电路的特点和欧姆定律的应用，正确分析滑片在左端〔滑动变阻器接入电路的电阻为0〕和右端〔滑动变阻器接入电路中的电阻最大〕的电路结构、判断电压表示数的最大值和最小值是解题的关键．8．〔2022•襄阳〕如以下图的电路中，电压表V1的示数为9伏，电压表V2的示数为3伏，那么R1与R2的阻值之比为〔〕A．2：1 B．1：2 C．3：1 D．1：3【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．【难度】难【专题】压轴题；推理法；图析法．【分析】在电路中，电压表的电阻无限大，相当于开路；电流表的电阻无限小，相当于一根导线．据此分析电路图：两电阻串联，电压表V2测量的是R2两端的电压，电压表V1测量的是R1和R2串联后两端的总电压，再根据欧姆定律和串联电路的电流关系、电压关系求解．【解答】解：由图知，两电阻串联，电压表V1测量的是R1和R2两端的总电压，电压表V2测量的是R2两端的电压，∵U=U1+U2，U2=3V，∴U1=U﹣U2=9V﹣3V=6V，∵R1和R2串联，∴I1=I2，∵I=，∴=，∴===．应选A．【点评】此题关键：分析电路图确定两电阻的连接方式和电压表的测量对象，得出两电阻的电压关系．9．〔2022•东营〕如以下图的电路，电源电压不变，开关S1保持闭合状态，当开关S2由断开状态到闭合状态时，示数增大的电表是〔〕A．电流表A1和电压表V1B．电流表A1和电压表V2C．电流表A2和电压表V1D．电流表A2和电压表V2【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．【难度】难【专题】应用题；压轴题；动态预测题．【分析】当开关S2断开时，两电阻串联，两电流表测电路中的电流，电压表V1测电源的电压，V2测R1两端的电压；当开关S2闭合时，电路为R1的简单电路，两电压表测电源的电压，电流表A1测电路中的电流，A2被短路；根据串联电路的电阻特点和欧姆定律判断电路中电流的变化，进一步判断两电流表示数的变化；根据串联电路的电压特点判断两电压表示数的变化．【解答】解：当开关断开时等效电路图如图1所示；当开关闭合时等效电路图如图2所示．∵开关S2闭合前后电压表V1始终测电源的电压，∴电压表V1的示数不变；∵开关S2闭合前电压表V2测串联电路R1两端的电压，闭合后测电源的电压，∴根据串联电路总电压等于各分电压之和可知，开关闭合后V2的示数增大；∵开关S2闭合前电流A2测串联电路的电流，闭合后被短路，∴电流表A2的示数减小；∵电阻越串越大、大于任何一个分电阻，∴根据I=可知，开关S2闭合前测串联电路电流、开关S2闭合后测R1简单电路电流，A1示数增大．应选B．【点评】此题考查了串联电路的特点和欧姆定律的应用，关键是会分析开关闭合前后电路的变化和电表所测电路原件的判断．10．〔2022•鞍山〕某同学在没有电流表的情况下，利用电压表和阻值的定值电阻R0，测量未知电阻R x阻值，图中可实现测量R x阻值的正确电路图是〔〕A．B．C．D．【考点】伏安法测电阻．【难度】难【专题】压轴题；推理法．【分析】此题各选项的共同特征都最缺少电流表，利用阻值的R0和开关的控制，推导出通过R X中的电流，是分析的关键．【解答】解：A、当开关闭合时，R0短路，电压表测电源电压，设此时示数为U1，当开关断开时，R0与R X串联，电压表测R X的电压，设此时示数为U2，则此时R0两端的电压为U1﹣U2．根据串联电路电流处处相等可列出等式：=，推导得出R X=，故此电路可以测出R X阻值．B、当开关闭合时，R X被短路，电压表测电源电压，当开关断开时，R X与R0串联，电压表仍测电源电压，无法推导出通过R X的电流，故此电路不能测出R X阻值．C、当开关掷到1档时，只有R X接入电路，电压表示数等于电源电压，设此时示数为U1，当开关掷到2档时，R X与R0串联，电压表测R X的电压，设此时示数为U2，则此时R0两端电压为U1﹣U2．根据串联电路电流处处相等可列出等式：=，推导得出R X=，故此电路可以测出R X阻值．D、当开关掷到1档时，只有R0接入电路，电压表示数等于电源电压，设此时示数为U1，当开关掷到2档时，R X与R0串联，电压表测R0的电压，设此时示数为U2，则此时R X两端电压为U1﹣U2．根据串联电路电流处处相等可列出等式：=，推导得出R X=，故此电路可以测出R X阻值．应选A、C、D．【点评】缺少电流表测电阻的问题，要用到数学的推理思维，常以电流处处相等为突破口；如果缺少电压表测电阻，也常以各支路电压相等为突破口．二、填空题〔每空2分，共30分〕11．如以下图反映的是电阻串、并联规律的示意图，其中〔选填“甲〞或“乙〞〕图能够反映电阻并联规律．图表示的含义是串联电路的总电阻等于各串联的电阻之和．【考点】电阻的串联与并联．【难度】易【专题】应用题；定性思想；电压和电阻．【分析】电阻并联时，相当于增大了横截面积，所以越并越小；电阻串联时，相当于增大了长度，所以越串越大．【解答】解：甲图中两电阻并联，相当于增大了导体的横截面积，所以甲图能反映电阻并联规律．乙图中两电阻串联，等效于一个更长的电阻，是因为串联时相当于增大了长度，故乙图表示的含义是：串联时的总电阻等于各串联电阻之和．故答案为：甲；乙．【点评】了解电阻的串联和并联规律，会根据图象判断电阻串联或并联的特点，是解答此题的关键．12．〔2022秋•龙江县期末〕小明用两节干电池和一个灯泡连接了如以下图的电路，用来探究铅笔芯AB的导电性．闭合开关后发现灯泡能发光，这说明铅笔芯是导体，发出微弱的光说明有通过灯泡，当P向右移动时灯泡亮度增大，说明铅笔芯接入电路的电阻〔选填增大或减小〕，这个实验说明导体的电阻跟导体的有关．【考点】欧姆定律；有关欧姆定律的计算．【难度】中【专题】实验题．【分析】灯泡能够发光也就说明了有电流通过灯泡，铅笔芯可以导电是导体．当P向右移动时灯泡亮度增大，灯泡亮度大说明了通过灯泡的电流大，根据欧姆定律说明电阻小了，划片P向右移动就改变了铅笔芯接入电路的长度，从而得出导体电阻和长度的关系．【解答】解：闭合开关后发现灯泡能发光，这说明铅笔芯能够导电，是导体，灯泡发光说明有电流通过灯泡；当P向右移动，铅笔芯接入电路中的长度变大，灯泡亮度增大说明电路中的电流变大，根据可知电路中的总电阻变小，灯泡的电阻不变，铅笔芯的电阻变小，从而得出铅笔芯电阻和铅笔芯的长度有关，长度越小，电阻越小．故答案为：电流；减小；长度．【点评】此题考查我们对于实验现象的分析能力，我们要能够根据实验现象得出结论．13．〔2022秋•桐梓县校级月考〕如图，是自动测定油箱内油量的原理，R2规格为“20Ω 1A〞的滑动变阻器，油量表是由量程为0～0.6A的电流表改装而成的，R1的阻值为10Ω，电源电压为3V．〔1〕当油面上升时，电路中的电阻将，电流将〔均选填“增大〞或“减小〞〕；〔2〕当R2的滑片处于最上端时，电路中的电流是.【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．【难度】中【专题】应用题；电路和欧姆定律．【分析】〔1〕由原理图可知，油面上升时，浮球上升，指针下移，R2接入电路中的电阻变小，电路中的总电阻变小，根据欧姆定律可知电路中电流的变化；〔2〕当R2的滑片处于最上端时，定值电阻R1与R2的最大阻值串联，根据电阻的串联和欧姆定律求出电路中电流的大小．【解答】解：〔1〕由原理图可知，油面上升时，滑片下移，R2接入电路中的电阻减小，电路中的总电阻减小，根据I=可知电路中的电流增大；〔2〕当R2的滑片处于最上端时，定值电阻R1与R2的最大阻值串联，∵串联电路中总电阻等于各分电阻之和，∴电路中的电流I===0.1A．答：〔1〕减小；增大；〔2〕当R2的滑片处于最上端时，电路中的电流是0.1A．【点评】此题综合了杠杆、电路相关知识，根据杠杆的特点分析滑动变阻器的工作原理是此题的关键，同时会利用欧姆定律和电路的特点分析简单电路中电阻与电流的变化．14．〔2022•龙岩〕如以下图的电路，当闭合开关S后，在滑动变阻器的滑片P向右移动的过程中，电流表的示数将，电压表的示数将．〔填“变大〞、“变小〞、“不变〞〕【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．【难度】中【专题】动态预测题；控制变量法．【分析】判断出两个电阻的连接方式、电压表所测的电压、电流表所测的电流后，分析滑动变阻器的电阻变化情况，再根据欧姆定律判断电压表、电流表的示数变化情况．【解答】解：由图可知两个电阻串联，电压表测滑动变阻器R2两端的电压，电流表测的是串联电路中的电流．当滑片向右移动时，滑动变阻器连入电路的电阻变大，由欧姆定律知，电路中的电流会随电阻的变大而变小，由U=IR知，定值电阻R1两端的电压变小，又因电源电源不变，所以滑动变阻器两端R2的电压变大．所以电流表的示数变小，电压表的示数变大．故答案为：变小；变大．【点评】此题考查了欧姆定律、串联电路的特点在动态电路中的应用．此类题应首先判断出电路的连接方式以及电压表所测的电压、电流表所测的电流、滑动变阻器的阻值变化情况，再由欧姆定律判断出电压表、电流表的示数变化情况．15．〔2022•广元〕一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如以下图．由图可得定值电阻R的阻值为Ω；当把这个工具接在电压为2V的电路两端，L、R并联的总电阻是Ω．【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．【难度】中【专题】计算题；压轴题；信息给予题．【分析】首先根据图分析定值电阻R和灯泡L在一定电压下的电流，然后根据欧姆定律计算R和L的阻值．根据并联电路电阻特点计算L、R并联的总电阻．【解答】解：电路两端电压为2V时，通过R的电流为0.2A，通过L的电流为0.6A．R的阻值为：R=L的阻值为：根据并联电路电阻特点计算：=2.5Ω故答案为：10Ω，2.5Ω．【点评】首先要能根据欧姆定律计算电阻，其次要能运用并联电路电阻特点计算并联电路的总电阻．16．〔2007•鄂州自主招生〕如以下图，AB两端电压恒为U，三个电阻R1、R2、R3的阻值均为12Ω，某同学误将一只电流表并联在了电阻R3的两端，结果发现电流表的示数为0.5A，据此可以推知AB两端电压U=V．【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．【难度】难【分析】分析清楚电路结构，根据串联电路的特点及欧姆定律可求出AB两端的电压．【解答】解：由电路图知，电流表并联在电阻R3的两端时，电阻R3被短路，电阻R1与R2串联在电路中，根据串联电路的特点及欧姆定律知，AB两端的电压U=I〔R1+R2〕=0.5A×〔12Ω+12Ω〕=12V．故答案：12．【点评】此题考查了求电路两端的电压，分析清楚电路结构、掌握串联电路的特点、灵活应用欧姆定律是解题的关键．17．如以下图，电源电压不变，R1=50Ω，R2=25Ω．假设甲、乙都是电压表，则当S1、S2都闭合时U甲：U乙=；假设甲、乙都是电流表，则当S1闭合、S2断开时，I甲：I乙=．【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．【难度】难【专题】应用题；电路和欧姆定律．【分析】〔1〕假设甲、乙都是电压表，则当S1、S2都闭合时，两电阻串联，电压表甲测电源的电压，电压表乙测R2两端的电压，根据串联电路的电压特点和欧姆定律求出两电阻两端的电压之比，根据串联电路的电压特点求出两电压表的示数之比；〔2〕假设甲、乙都是电流表，则当S1闭合、S2断开时，两电阻并联，电流表甲测R2支路的电流，电流表乙测干路电流，根据并联电路的电压特点和欧姆定律求出两支路的电流之比，根据并联电路的电流特点求出两电流表的示数之比．【解答】解：〔1〕假设甲、乙都是电压表，则当S1、S2都闭合时，两电阻串联，电压表甲测电源的电压，电压表乙测R2两端的电压，因串联电路中各处的电流相等，所以，由I=可得，两电阻两端的电压之比：====，因串联电路中总电压等于各分电压之和，所以，两电压表的示数之比：===；〔2〕假设甲、乙都是电流表，则当S1闭合、S2断开时，两电阻并联，电流表甲测R2支路的电流，电流表乙测干路电流，因并联电路中各支路两端的电压相等，所以，通过R1、R2的电流之比：===，因并联电路中干路电流等于各支路电流之和，所以，两电流表的示数之比：===．故答案为：3：1；2：3．【点评】此题考查了串联电路和并联电路的特点以及欧姆定律的应用，分清电路的串并联和电表所测的电路元件是解题的关键．三、实验探究题〔共23分〕18．〔2分〕如图，虚线框内有两个阻值分别为30Ω、60Ω的电阻，小明同学想了解其连接方式，于是用3V的电源、电流表和开关进行了检测，闭合开关后，测得电流表的读数为0.15A．则两个电阻的连接方式是．假设要减小电流表的读数，可以采取的措施有．【考点】欧姆定律；电阻的串联与并联．【难度】易【专题】作图题；图像综合题．【分析】根据串并联电路电阻的特点进行分析，即先计算出任一电阻接入电路的电流值，与0.15A进行比拟即可判断出电阻的连接方式．【解答】解：∵I=，∴把30Ω的阻值接入3V电源两端时，电阻中的电流为I===0.1A，∵串联电路的总电阻比任何一个电阻都大，∴假设两个阻值串联，则电流会小于0.1A，∵并联电路总电阻比任何一个电阻都小，∴假设两个阻值并联，电流会比0.1A大，由于0.15A＞0.1A，所以电阻的连接为并联．假设要减小电流表的读数，根据I=可知：在电源电压不变的条件下，需要增加电路中的总阻值；即：可以采取的措施有只接一个电阻或将两电阻串联．故答案为：并联；只接一个电阻或将两电阻串联．【点评】知道串并联电路电阻的特点，会灵活应用欧姆定律．19.〔3分〕现要测定标有“3.8V，0.3A〞字样的小灯泡正常发光时灯丝的电阻值．给你提供的实验器材如下：4.5V和12V的电源各一套〔电源电压恒定〕，开关一只，导线假设干，标有“50Ω，1A〞和“10Ω，1A〞的滑动变阻器各一只，量程为0.6A和3A的电流表各一只．量程为3V和15V的电压表各一只．应选用V的电源；电压表的量程应选择V；滑动变阻器的规格应选择．【考点】伏安法测电阻的探究实验．【难度】中【专题】实验题；探究型实验综合题．【分析】根据小灯泡的相关参数，选择电源电压和电压表的量程，并结合电流等的大小选择滑动变阻器的规格．【解答】解：〔1〕由题意可知，小灯泡的规格为“3.8V，0.3A〞，电源电压可以选择4.5V，大于小灯泡的额定电压3.8V，所以4.5V的电源符合要求；〔2〕由于小灯泡的额定电压为3.8V，超过了电压表的0～3V量程，所以电压表的量程应选择0～15V；〔3〕小灯泡正常发光时的电阻：R灯==≈13Ω；如果使用“10Ω，1A〞的滑动变阻器，当电阻最大时，R总=13Ω+10Ω=23Ω，此时电路中的电流：I==≈0.2A．0.2A小于小灯泡的额定电流0.3A，所以滑动变阻器的规格适宜，应选择规格为“10Ω，1A〞的变阻器．故答案为：4.5；0～15；10Ω 1A．【点评】此题主要考查了在测量小灯泡电阻大小的实验中，电源、电压表量程以及滑动变阻器规格等的选择，应根据实验的实际和欧姆定律进行分析．20〔9分〕探究“电流与电压的关系〞．器材有：滑动变阻器、开关、电源〔电压恒为6V〕各一个，电流表、电压表各一块，三个定值电阻〔10Ω、15Ω、20Ω〕，导线假设干．〔1〕如图是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×〞并补画出正确的连线．〔2〕小明又利用上述实验器材探究“电流与电压的关系〞，将滑片从一端移到另一端的过程中，收集的实验数据填入到下表中．①分析表中数据可得：电阻一定时，通过导体的电流与电压成．②分析可知，小明使用的滑动变阻器的最大阻值为Ω．【考点】电路中的电流与哪些因素有关．【难度】难【专题】应用题；探究型实验综合题．【分析】〔1〕电压表与电阻并联，并要注意正负接线柱的接法是否正确；〔2〕据表格中的数据分析即可判断；根据串联电路的特点和滑动变阻器接入电路的最大值和最小值列出等式解答．【解答】解：〔1〕由图知，电阻处发生了短路，由变阻器到电阻的导线接法错误，应将电阻一端接到左边接线柱，如以下图：〔2〕①分析表中数据可得：电阻一定时，通过导体的电流与电压成正比；②当滑片移到最小阻值处，即接入电路中的电阻为0时，电路中电流I=0.6A，定值电阻的阻值R===10Ω，当滑片移到最大阻值处，电路中电流I′=0.2A，电路中的总电阻R串===30Ω，滑动变阻器的阻值R′=R串﹣R=30Ω﹣10Ω=20Ω；故答案为：〔1〕如上图；〔2〕①正比；②20；【点评】此题是探究通过电阻的电流与电阻大小的关系实验，涉及到电路图的连接、滑动变阻器的使用、电流表的读数、串联电路的特点、欧姆定律的应用和控制变量法的应用，涉及的知识点较多，要深入理解和熟练掌握．21．〔9分〕〔2022•广东〕某同学利用图1所示的电路来测量一未知电阻R x．。

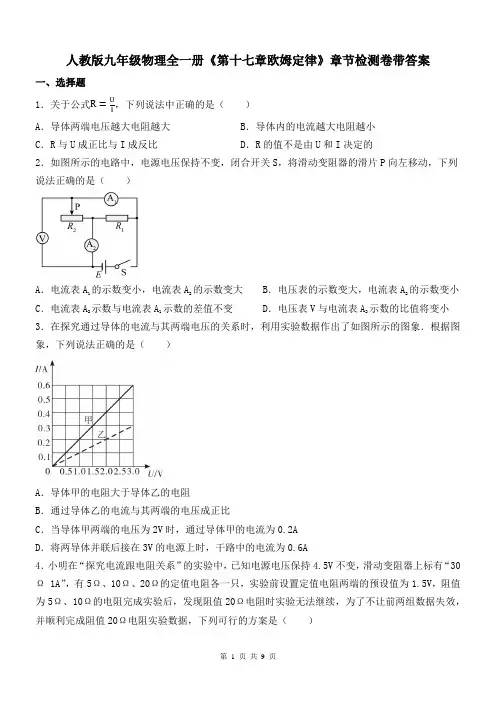

人教版九年级物理全一册《第十七章欧姆定律》章节检测卷带答案一、选择题1．关于公式R=UI，下列说法中正确的是（）A．导体两端电压越大电阻越大B．导体内的电流越大电阻越小C．R与U成正比与I成反比D．R的值不是由U和I决定的2．如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法正确的是（）A．电流表A1的示数变小，电流表A2的示数变大B．电压表的示数变大，电流表A2的示数变小C．电流表A2示数与电流表A1示数的差值不变D．电压表V与电流表A2示数的比值将变小3．在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图所示的图象．根据图象，下列说法正确的是（）A．导体甲的电阻大于导体乙的电阻B．通过导体乙的电流与其两端的电压成正比C．当导体甲两端的电压为2V时，通过导体甲的电流为0.2AD．将两导体并联后接在3V的电源上时，干路中的电流为0.6A4．小明在“探究电流跟电阻关系”的实验中，已知电源电压保持4.5V不变，滑动变阻器上标有“30Ω 1A”，有5Ω、10Ω、20Ω的定值电阻各一只，实验前设置定值电阻两端的预设值为1.5V，阻值为5Ω、10Ω的电阻完成实验后，发现阻值20Ω电阻时实验无法继续，为了不让前两组数据失效，并顺利完成阻值20Ω电阻实验数据，下列可行的方案是（）A．换一个电压值较大的电源B．增大定值电阻两端的电压预设值C．将阻值为10Ω的电阻串联在a、b之外的电路中D．换一个最大阻值为35Ω的滑动变阻器5．在如图所示的电路中，当闭合开关后，两个电压表指针都向右偏转相同角度，则电阻R1和R2的阻值之比为（）A．5∶1 B．1∶5 C．4∶1 D．1∶46．如图所示，电源电压一定，闭合开关S1、S2，电压表示数为9V，电流表示数为1.5A，闭合开关S 1，断开开关S2，电压表示数为6V。

下列说法正确的是（）A．R1的阻值为12ΩB．闭合开关S1、S2时，R1与R2并联C．只闭合开关S1时，电流表示数大于1.5AD．S1、S2都闭合时，只有R1接在电路中，其阻值为6Ω7．如题图甲所示的电路中，电源电压保持不变，R1为定值电阻，当滑动变阻器R2的滑片P从某点a点移到b点时，滑动变阻器的U—I线如题图乙所示，则电源电压和定值电阻R1的阻值分别是（）A．9V、10ΩB．9V、30ΩC．18V、30ΩD．18V、10Ω8．小华同学为班级教室里设计了一个测量噪声的电路图，如图甲所示。

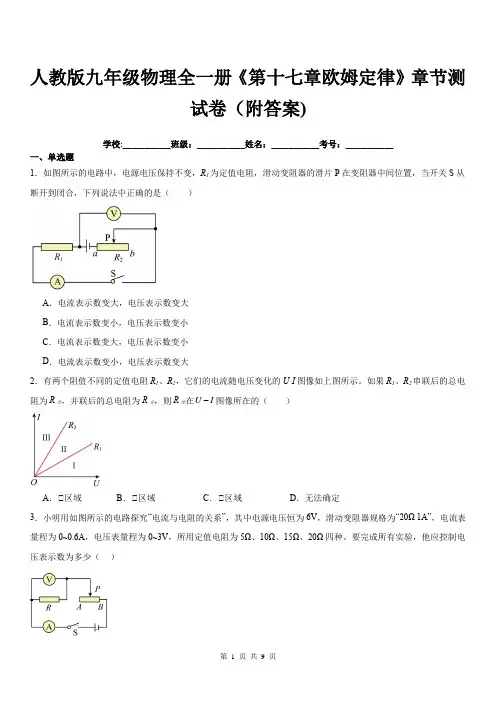

人教版九年级物理全一册《第十七章欧姆定律》章节测试卷（附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路中，电源电压保持不变，R1为定值电阻，滑动变阻器的滑片P在变阻器中间位置，当开关S从断开到闭合，下列说法中正确的是（）A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大2．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的U-I图像如上图所示。

如果R1、R2串联后的总电图像所在的（）阻为R串，并联后的总电阻为R并，则R串在U IA．Ⅰ区域B．Ⅰ区域C．Ⅰ区域D．无法确定3．小明用如图所示的电路探究“电流与电阻的关系”，其中电源电压恒为6V，滑动变阻器规格为“20Ω 1A”，电流表量程为0~0.6A，电压表量程为0~3V，所用定值电阻为5Ω、10Ω、15Ω、20Ω四种。

要完成所有实验，他应控制电压表示数为多少（）A ．1VB ．2VC ．3VD ．4V4．在如图所示的电路中，电源电压保持不变，开关S 闭合后，变阻器R 的滑片向右移动时，灯泡的阻值保持不变，下列说法中正确的（ ）A ．A 1示数变小，A 2示数变大，V 示数变小B ．A 1示数变小，A 2示数变小，V 示数不变C ．A 2示数变大，V 示数与A 2示数的比值不变D ．A 2示数不变，V 示数与A 1示数的乘积变小5．如图所示的电路中，电源两端的电压保持不变。

闭合开关S 后，将滑动变阻器的滑片向右移动的过程中（）A ．电流表A 的示数变小，电压表V 1的示数变小B ．电流表A 的示数变小，电压表V 2的示数变大C ．电流表A 的示数变大，电压表V 1的示数变小D ．电流表A 的示数变大，电压表V 2的示数变大6．关于如图所示的电路（不计温度对电阻的影响），下列说法正确的是（ ）A ．只闭合S 3，滑片2P 缓慢向下滑动，灯泡L 变亮甚至可能被烧毁B ．只闭合3S ，滑片2P 缓慢向下滑动，电流表示数变化量和电压表示数变化量的比值变小C ．只闭合12S S ，2P 在下端不动，向左移动滑片1P ，电流表示数不变，电压表示数变大D ．2P 保持不动，先闭合3S ，再闭合12S S ，电路的总功率变小7．如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关S 1、S 2，测得U 甲︰U 乙=3︰1，则R 1︰R 2为A ．3︰1B ．4︰1C ．3︰4D ．1︰38．如图所示，开关闭合后，当滑动变阻器滑片P 向右滑动过程中（ ）A ．电流表示数变小，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变大D ．电流表示数变小，电压表示数不变9．某同学设计了如图所示的四种模拟测试电路，要求闭合开关S 后，电路中滑动变阻器的滑片向左滑动时，电表示数变大，其中符合要求的电路是（ ）A ．B ．C ．D ．10．如图是“探究电流与电压关系”的实验电路，电源电压恒为3V ，定值电阻R =5Ω，下列说法正确的是（ ）A ．闭合开关前，应将滑动变阻器的滑片调至最右端B ．闭合开关后，电流表示数为零，电压表示数接近3V ，故障可能是滑动变阻器开路C ．将滑动变阻器的滑片向左滑动，电压表示数逐渐减小D ．该实验电路中，电压表使用的量程正确二、填空题11．甲、乙两地相距30km，在甲、乙两地之间沿直线架设两条输电线，已知输电线每千米的电阻为0.4Ω。

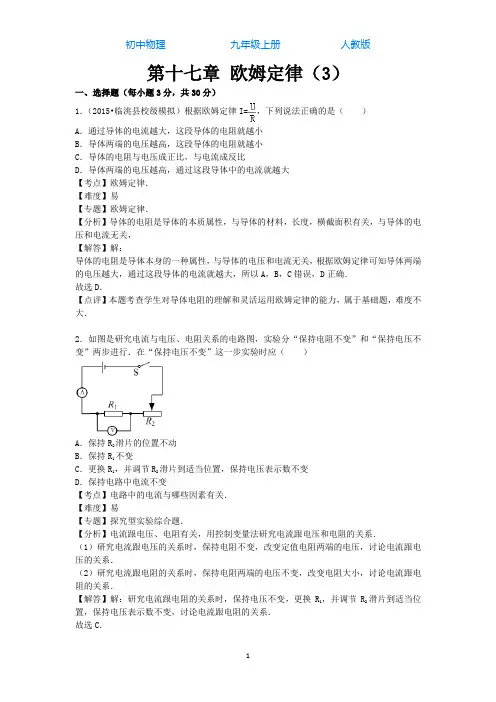

第十七章欧姆定律（3）一、选择题（每小题3分，共30分）1．（2015•临洮县校级模拟）根据欧姆定律I=，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越高，这段导体的电阻就越小C．导体的电阻与电压成正比，与电流成反比D．导体两端的电压越高，通过这段导体中的电流就越大【考点】欧姆定律．【难度】易【专题】欧姆定律．【分析】导体的电阻是导体的本质属性，与导体的材料，长度，横截面积有关，与导体的电压和电流无关，【解答】解：导体的电阻是导体本身的一种属性，与导体的电压和电流无关，根据欧姆定律可知导体两端的电压越大，通过这段导体的电流就越大，所以A，B，C错误，D正确．故选D．【点评】本题考查学生对导体电阻的理解和灵活运用欧姆定律的能力，属于基础题，难度不大．2．如图是研究电流与电压、电阻关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行．在“保持电压不变”这一步实验时应（）A．保持R2滑片的位置不动B．保持R1不变C．更换R1，并调节R2滑片到适当位置，保持电压表示数不变D．保持电路中电流不变【考点】电路中的电流与哪些因素有关．【难度】易【专题】探究型实验综合题．【分析】电流跟电压、电阻有关，用控制变量法研究电流跟电压和电阻的关系．（1）研究电流跟电压的关系时，保持电阻不变，改变定值电阻两端的电压，讨论电流跟电压的关系．（2）研究电流跟电阻的关系时，保持电阻两端的电压不变，改变电阻大小，讨论电流跟电阻的关系．【解答】解：研究电流跟电阻的关系时，保持电压不变，更换R1，并调节R2滑片到适当位置，保持电压表示数不变，讨论电流跟电阻的关系．故选C．【点评】（1）正确掌握欧姆定律的电流跟电压、电阻的关系．（2）导体两端的电压一定时，导体中的电流跟导体的电阻成反比，在电阻一定时，导体中的电流跟导体的电压成正比．3．（2010•枣庄）小明同学为了探究电流跟电阻的关系，在如图所示的情况下，将A、B两点间10Ω的电阻更换为20Ω的电阻，闭合开关后，下一步的操作应当是（）A．记录电流表和电压表的示数 B．将滑动变阻器滑片向右移动C．将滑动变阻器滑片向左移动 D．适当增加电池的节数【考点】电路中的电流与哪些因素有关; 有关欧姆定律的计算．【难度】中【专题】实验题；压轴题；控制变量法．【分析】要研究导体中的电流与电阻的关系，由控制变量法的思路可知，需要保证导体两端的电压不变，当电路中的电阻由10Ω换成20Ω时，导体两端的电压是否变化，怎样变化是此题的解题思路．【解答】解：在滑动变阻器的电阻值Rp不变的情况下，电路中由于将10Ω的定值电阻换成20Ω的定值电阻，使整个电路的电阻值R总增大．利用公式I=可知，电路中的电流减小．此时滑动变阻器两端的电压Up=IRp，由于Rp不变，I减小，导致了Up的减小．而定值电阻两端的电压等于总电压减去滑动变阻器两端的电压，由于滑动变阻器两端的电压减小导致了定值电阻两端的电压增大，所以要减小定值电阻两端的电压．根据公式U=IR可知，R不变，只能减小电流，所以要使电路中的电阻增大，即滑片P向右移动增大电阻．A、此时电压表的示数与前面的相比已经变化，所以不能读数，要调节到电压等于10Ω的电阻接入的电压时再读数．故A错误．B、符合上面的分析，故B正确．C、向左调节时，电压表的示数会变得更大，故C错误．D、适当增加电池的节数，电压表的示数也会变得更大，故D错误．故选B．【点评】研究导体中的电流与导体电阻的关系时，控制其两端的电压不变是此题中调节滑动变阻器的依据．4．在用“伏安法测电阻”时，所选择的电源电压为4.5V，被测电阻的阻值约为l0Ω，则选择电路时电压表、电流表的量程应为（）A．0～3 V、0～3 A B．0～3 V、0～0.6 AC．0～15 V、0～3 A D．0～15 V、0～0.6 A【考点】伏安法测电阻．【难度】中【专题】应用题；欧姆定律．【分析】根据电源的电压选择电压表的量程，根据欧姆定律求出电路中的最大电流确定电流表的量程．【解答】解：电源电压为U=4.5V＞3V，则电压表选0～15V的量程，故AB不正确；由I=可得，电路中的最大电流：I大==0.45A＜0.6A，则电流表选0～0.6A的量程，故C不正确，D正确．故选D．【点评】本题考查了电压表和电流表量程的选择以及欧姆定律的应用，知道选择电表的依据是解题的关键．5．（2016•济宁）小满、小希扣小梦按各自设计的电路图进行实验，并将实验数据记录在表格中，如图所示．其中电路图与实验数据不对应的是（）A．小满 B．小希 C．小梦 D．都不对应【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．【难度】中【专题】应用题；电路和欧姆定律；电路变化分析综合题．【分析】由电路中可知，定值电阻R与滑动变阻器串联，滑片左移时接入电路中的电阻变小，根据欧姆定律可知电路中的电流的变化和R两端的电压变化，根据串联电路的电压特点可知变阻器两端的电压变化，据此分析表格数据得出答案．【解答】解：由电路中可知，定值电阻R与滑动变阻器串联，当滑片左移时，接入电路中的电阻变小，电路中的总电阻变小，由I=可知，电路中的电流变大，由U=IR可知，R两端的电压变大，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变小，则A．电压表并联在R两端的电压，当电流表的示数增大时电压表的示数增大，故小满的电路图与实验数据对应；B．电压表并联在变阻器两端，当电流表的示数增大时电压表的示数减小，故小希的电路图与实验数据不对应；C．电压表并联在电源，当电流表的示数增大时电压表的示数不变，故小梦的电路图与实验数据对应．故选B．【点评】本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，要注意电压表位于不同位置时其示数与电流表示数变化的对应关系不同．6.（2009•金山区一模）下图是一种自动测定油箱内油面高度的装置．R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当滑动变阻器的金属滑片上移时（）A．电路中的电流减小，油箱油面降低B．电路中的电流减小，油箱油面升高C．电路中的电流增大，油箱油面降低D．电路中的电流增大，油箱油面升高【考点】有关欧姆定律的计算．【难度】中【专题】应用题．【分析】分析电流走向可知，变阻器R与定值电阻R′是串联在电路中，故油量表（电流表）示数I=．而当油箱油面下降，油箱里的浮球跟着下降，变阻器的滑片就会上移，金属片连入电路中的长度就增加，阻值增大．【解答】解：当油箱油面下降，油箱里的浮球跟着下降，变阻器的滑片就会上移，金属片连入电路中的长度就增加，阻值增大．根据I=可知变阻器R阻值增大，电路电流就会减小．故选A．【点评】变阻器一节课后的习题中有各种形式的变阻器，本题也是其中之一，学习时要多加留意．7．（2016•玉林二模）如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（）A．电流表A1示数变小，电压表V示数变小B．电流表A2示数变大，电压表V示数变大C．电压表V示数与电流表A1示数比值不变D．电压表V示数与电流表A2示数比值不变【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．【难度】中【专题】应用题；动态预测题；电路和欧姆定律；电路变化分析综合题．【分析】由电路图可知，R1与R2并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测R1支路的电流，根据电源的电压可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R1的电流不变，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过R2电流的变化，根据并联电路的电流特点可知干路电流的变化，然后得出电压表V示数与电流表A1示数比值和电压表V示数与电流表A2示数比值的变化．【解答】解：由电路图可知，R1与R2并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测R1支路的电流，因电源的电压不变，所以，滑片移动时，电压表V的示数不变，故AB错误；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，即电流表A2的示数不变，当滑动变阻器滑片P向右移动时，接入电路中的电阻变大，由I=可知，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A1的示数变小，因电压表V的示数不变，电流表A2的示数不变，电流表A1的示数变小，所以，电压表V示数与电流表A1示数比值变大，电压表V示数与电流表A2示数比值不变，故C错误，D正确．故选D．【点评】本题考查了电路的动态分析，涉及到并联电路的特点和欧姆定律的应用，分清电路的连接方式和电表所测的电路元件是关键．8．两只定值电阻，甲标有“10Ω1A”，乙标有“15Ω0.6A”，现把它们串联起来，则该串联电路两端允许的最高电压是（）A．19 V B．25 V C．15 V D．10 V【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．【难度】难【专题】应用题；电路和欧姆定律．【分析】串联电路中各处的电流相等，当两定值电阻串联时允许通过的最大电流为两个额定电流里面最小的一个，根据电阻的串联和欧姆定律求出两端允许加上的最高电压．【解答】解：两电阻允许通过的最大电流分别为1A和0.6A，∵串联电路中各处的电流相等，∴两只电阻串联时，电路电流只能允许最大为0.6A，∵串联电路的总电阻等于各分电阻之和，∴根据欧姆定律可得：两端允许加的最大电压为U=0.6A×（10Ω+15Ω）=15V．故选C．【点评】为保护电路安全，电路允许通过的最大电流应等于用电器允许通过的最大电流的较小值，熟练应用串联电路特点及欧姆定律是关键．9.（2012•枣庄）如图表示阻值不等的两个电阻的电流随电压变化的I﹣U图线，从图中判断正确的是（）A．R1＜R2B．R1、R2串联后的总电阻的I﹣U图线在区域ⅡC．R1、R2并联后的总电阻的I﹣U图线在区域ⅢD．R1、R2并联后的总电阻的I﹣U图线在区域Ⅰ【考点】欧姆定律．【难度】难【专题】应用题；电路和欧姆定律；图像综合题．【分析】（1）图象中比较两电阻两端电压相同时，通过A和B的电流大小的关系，再利用R=即可比较出阻值的关系；（2）根据两电阻串联后的总电阻等于各分电阻之和即比R1和R2中任何一个电阻都大，分析所在的区域；（3）两电阻并联时总电阻的倒数等于各分电阻倒数之和即比R1和R2中任何一个电阻都小，分析所在的区域．【解答】解：（1）从图象上可以看出，当A和B两端的电压相同时，I1＞I2，∵I=，∴R1＜R2，故A正确；（2）∵R1、R2串联后，总电阻大于R1和R2中任何一个电阻，即串联后的总电阻大于较大的R2电阻的阻值，∴在相同电压下，通过的电流比R2中的电流要小，故其图象应该在Ⅲ区域，故B不正确；（3）∵R1、R2并联后，总电阻小于R1和R2中任何一个电阻，即并串联后的总电阻小于较小的R1电阻的阻值，∴在相同电压下，通过的电流比R1中的电流要大，故其图象应该在Ⅰ区域，故C不正确，D 正确．故选AD．【点评】本题重点在于如何根据图象得出有用的信息，要求学生理解图象中每点及线的意义，掌握由图象利用欧姆定律比较电阻的方法．10.（2011•思明区）如图1所示电路，电源电压保持不变，当闭合开关S，将滑动变阻器的滑片从b端移到a端，两个电阻的“U﹣I”关系图象如图2所示．下列判断正确的是（）A．电源电压为10VB．定值电阻R1的阻值为20ΩC．变阻器滑片在中点时，电流表示数为0.3AD．滑动变阻器R2的阻值变化范围为0～10Ω【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．【难度】难【专题】应用题；压轴题；电路和欧姆定律；图像综合题．【分析】（1）从“U﹣I”关系图象可以看出，甲为滑动变阻器的关系图象，因为最后电压变为0，此时滑动变阻器的电阻为0；乙为电阻R1的图象，当滑动变阻器的阻值最大时，两电阻串联，电流相等，从图象可以看出，电流相等时为I=0.3A，滑动变阻器两端的电压为3V，电阻R1的电压为3V，电源电压为两电压之和，根据欧姆定律可求电阻R1的电阻和滑动变阻器的最大阻值；（2）当滑片在中点时，滑动变阻器接入电路电阻为滑动变阻器总阻值的一半，和电阻R1串联，根据欧姆定律求出此时电路的电流．【解答】解：（1）当滑动变阻器的阻值最大时，两电阻串联，电路中的电流最小；由图乙可知，此时电路中的电流I=0.2A，电阻R1的电压U1=2V，滑动变阻器两端的电压U2=4V；∵串联电路总电压等于各支路电压之和，∴电源电压为U=U1+U2=2V+4V=6V，故A不正确；根据欧姆定律可得，定值电阻R1的阻值：R1===10Ω，故B不正确；滑动变阻器的阻值最大：R2===20Ω，即滑动变阻器R2的阻值变化范围为0～20Ω，故D不正确；（2）变阻器滑片在中点时，滑动变阻器接入电路的电阻为10Ω，此时R1、R2的阻值相同，分得的电压相同，从图上看，此时电流表的示数为I=0.3A，故C正确．故选C．【点评】本题考查串联电路电流和电压的规律以及滑动变阻器的使用，关键是欧姆定律的应用，要明白电路各个用电器的连接情况，还要会看“U﹣I”关系图象．二、填空题（每空2分，共30分）11．（2016•东莞市校级一模）一段导体两端电压为12V，导体中的电流是2A，则此导体本身的电阻为Ω；如果电压降为6V，导体中的电流是A；电压降为0，导体的电阻等于．【考点】有关欧姆定律的计算．【难度】中【专题】计算题．【分析】（1）已知导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻；（2）已知导体电阻阻值，由欧姆定律求出导体两端电压为6V时的电流；（3）导体电阻是导体本身的一种属性，由导体的材料、长度、横截面积决定，与导体两端的电压与流过导体的电流无关．【解答】解：（1）导体的电阻：R===6Ω；（2）电压为6V时，导体中的电流：I′===1A；（3）导体两端电压降为0时，导体材料、长度与横截面积不变，导体电阻不变，仍为6Ω；故答案为：6；1；6Ω．【点评】本题考查了欧姆定律的应用，关键是知道电阻与导体两端的电压和通过的电流无关．12.（2016•天水）如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P自右向左移动的过程中，电压表示数将，电流表示数将（均选填“变大”、“不变”或“变小”）．【考点】有关欧姆定律的计算．【难度】中【专题】应用题；欧姆定律．【分析】由电路图可知，灯泡与滑动变阻器串联，滑动变阻器完全接入电路中，电流表测电路电流，电压表测量滑动变阻器滑片右侧接入电路的电阻两端的电压；由滑动变阻器滑片方向变化得出滑动变阻器滑片右侧接入电路的电阻阻值变化，从而得出电压表和电流表示数的比值变化．【解答】解：由电路图可知，灯泡与滑动变阻器串联，滑动变阻器完全接入电路中，电流表测电路中的电流，电压表测量滑动变阻器滑片右侧接入电路的电阻两端的电压；由于滑动变阻器的电阻全部连入电路，则在滑动变阻器的滑片P自右向左移动的过程中，电路中的总电阻不变，根据欧姆定律可知电路中的电流不变，即电流表示数不变；由于变阻器滑片右侧接入电路的电阻阻值变大，根据U=IR可知电压表示数变大．故答案为：变大；不变．【点评】本题考查了电压表和电流表示数的比值的变化，分析清楚电路结构，明确电压表与电流表所测的量，熟练应用欧姆定律是正确解题的关键．13．（2016•内江）在相距20km的甲、乙两地之间有两条输电线，已知每1m输电线的电阻为0.01Ω．现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为1.5V时，电流表示数为30mA．则短路处距甲地一条输电线的电阻为Ω，短路位置距甲地的距离为km．【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．【难度】中【专题】应用题；欧姆定律．【分析】（1）知道电压表和电流表的示数，利用欧姆定律求出连接短路位置到甲地的两段输电线的电阻值；（2）已知1m导线的电阻值，然后让总电阻除以一米导线的电阻即可求出导线的长度，从而确定出短路的地点离甲地的距离．【解答】解：（1）由I=可知，连接短路位置到甲地的两段输电线的电阻值：R===50Ω；短路处距甲地一条输电线的电阻：R′=R=×50Ω=25Ω；（2）导线总长度：L==5000m=5km，短路的地点离甲地的距离：s=×L=×5km=2.5km．故答案为：25；2.5．【点评】本题考查了学生对欧姆定律的掌握和运用，知道短路的地点离甲地的距离为导线总长度的一半是本题的关键．14．（2014•南京）如图所示，电源电压恒定，R1=20Ω，闭合开关S，断开开关S1，电流表示数是0.3A；若再闭合S1，发现电流表示数变化了0.2A，则电源电压为V，R2的阻值为Ω．【考点】有关欧姆定律的计算．【难度】中【专题】电路和欧姆定律．【分析】（1）闭合S，断开S1时，电路为R1的简单电路，根据欧姆定律求出电源的电压；（2）若再闭合S1时，两电阻并联，电流表测干路电流，根据并联电路的电流特点可知电流表示数的变化即为R2支路的电流，根据并联电路的电压特点和欧姆定律求出R2的阻值．【解答】解：（1）闭合S，断开S1时，电路为R1的简单电路；由I=可知，电源的电压：U=U1=I1R1=0.3A×20Ω=6V；（2）若再闭合S1时，两电阻并联，则U2=U=6V，电流表示数的变化量即为R2支路的电流，则I2=0.2A；由I=可知，R2===30Ω．故答案为：6；30．【点评】本题考查了并联电路的特点和欧姆定律的灵活运用，关键是能判断出开关S1时电流表示数的变化即为通过R2支路的电流．15．在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图．由图可知，元件乙的电阻是Ω，分别将元件甲、乙接在电压为2V的电源两端，则流过元件甲的电流是A，流过元件乙的电流是A．【考点】欧姆定律；有关欧姆定律的计算．【难度】中【专题】图析法；欧姆定律．【分析】（1）由图象找出元件乙两端的电压所对应的电流，然后由欧姆定律求出乙的电阻；（2）由图象可直接找出电压为2V时，流过甲与乙的电流．【解答】解：（1）由图象知，U乙=2V时，I乙=0.2A，∵I=，∴乙的电阻R乙===10Ω；（2）由图象可知，电压U=2V时，I甲=0.1A，I乙=0.2A；故答案为：10；0.1；0.2．【点评】本题考查欧姆定律得应用，由图象找出电压所对应的电流是本题的解题关键．16．（2015•陕西）图1是小强“探究通过导体的电流与电阻关系”的实验电路（电源电压保持不变），图2是他依据测得的实验数据绘制的电流I随电阻R变化的图象，由图象可知R 两端的电压为V；当R的电阻由10Ω更换为15Ω时，闭合开关后，为使R两端的电压（选填“改变”或“不变”），滑动变阻器的滑片P应向（选填“a”或“b”）端滑动．【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．【难度】难【专题】图析法；欧姆定律．【分析】（1）由图象找出一组对应的I、R知，由P=UI可求出电阻箱R两端的电压．（2）探究电流跟电阻的关系时，控制电压不变．串联电路中，电阻越大，分担的电压越大．【解答】解：（1）由图知当电路电流I=0.3A时，对应的电阻值R=10Ω，电阻两端的电压U R=IR=0.3A×10Ω=3V．（2）“探究通过导体的电流与电阻关系”的实验，根据控制变量法可知：控制电压不变．所以当把10Ω的电阻更换为15Ω的电阻时，定值电阻阻值变大，电压变大，要保持电压不变，滑动变阻器接入电路的电阻要增大，滑片要向b端移动．故答案为：3；不变；b．【点评】本题是一道图象题，考查了欧姆定律、串联电路的特点和控制变量法的应用，由图象找出电流I与电阻箱的对应阻值R是正确解题的前提．三、实验探究题（共20分）17．（6分）（2015•天津）某同学要测出一个电压约为40V的电源电压（电压保持不变），可供选用的器材如下：待测电源：一块电压表（量程0～15V）；四个阻值已知的电阻，分别为R1（100Ω）、R2（150Ω）、R3（200Ω）和R4（4kΩ）；一个开关及若干导线．请合理选择器材，设计一个实验精确地测出电源电压．要求：（1）画出实验电路图；（2）写出实验步骤及所需测量的物理量；（3）写出电源电压的表达式（用已知量和测量量表示）．【考点】伏阻法、安阻法测电阻；电阻的串联与并联．【难度】中【专题】测量型实验综合题．【分析】由题中的条件可知，电压表的量程小于电源电压的值，电压表的测量范围在电源电压的三分之一和二分之一之间，所以必须采用几个电阻串联，分别测电压的办法来测量．【解答】解：（1）本题中需要考虑电压表的量程，无论电压表测量哪个电阻的电压，电压表的示数都不能超过15V，因此选用R1、R3两个电阻串联，则电路中的电流I===A，则电阻R1上的电压为U1=I×R1=A×100Ω≈13.3V，不超过15V，若选用用R1、R2两个电阻串联，则电路中的电流I′=== A则电阻R1上的电压为=I′×R1=A×100Ω=16V，超过15V，故不能选用R1、R2两个电阻串联；若选用用R1、R4两个电阻串联，尽管电阻R1上的电压也不超过15V，但是指针偏转角度较小，不容易读数，因此因此选用R1、R3两个电阻串联最合适，设计的电路图如下图，（2）测量步骤：①按照电路图连接电路；②闭合开关S，读出电压表的示数U1，（3）串联电路中的电流处处相等，则，则电源电压的表达式U=，【点评】本题要求学生综合运用电学知识设计实验方案，对学生的探究能力考查力度比较大，要求在平时学习中，多注重这方面的训练．18．（6分）（2015•重庆）小彬用如图甲所示的实验器材探究“电流与电阻的关系”．电源电压恒为3V，滑动变阻器上标有“20Ω 2A”字样，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个．（1）请你用笔画线代替导线，把图甲所示的实验电路补充完整．（2）小彬将5Ω定值电阻接入电路后，闭合开关，发现电流表有示数而电压表无示数，则电路中的故障可能是（写出一种）；排除故障后，闭合开关，调节滑动变阻器的滑片P，使电流表的示数如图乙所示，此时电路中的电流为A．（3）将5Ω定值电阻换成10Ω定值电阻，闭合开关，为了保持表的示数不变，应将滑动变阻器的滑片P向（选填“A”或“B”）移动，记录此时各表的示数．3）．（5）实验记录的多组数据如下表所示．分析数据可得出结论：当电压一定时，通过导体中的电流与电阻成比．（6）实验结束后，小彬问老师在此实验中能否换用50Ω的定值电阻进行实验？老师指导小彬分析了不能更换的原因．你认为其原因是．【考点】电路中的电流与哪些因素有关．【难度】难【专题】实验题；探究型实验综合题．【分析】（1）电压表与电阻并联，电流表、滑动变阻器与电阻串联，滑动变阻器要接一上一下；（2）根据电流表和电压表有示数进行分析具体原因；根据电流表的量程和分度值读出电流值；（3）根据串联电路的分压特点，换接电阻后，应保持电压表的示数不变，根据串分压的知识判断滑片的移动方向；（5）电流与电阻的关系：电压一定，电流与电阻成反比；（6）根据欧姆定律求出若换用50Ω的定值电阻进行实验时结合串联电路的分压特点即可判断电压表最大示数．【解答】解：（1）电压表与电阻并联，由于电源电压为3V，所以应选择0～3V的量程；滑动变阻器已接了下面一个接线柱，可再接上面任意一个接线柱，如图所示：（2）电流表有示数，电压表无示数，说明与电压表并联部分发生短路，或定值电阻R1短路；由乙图知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.36A；（3）将5Ω电阻换成10Ω后，电压表的示数会变大，所以应该增大滑动变阻器的阻值，即应将滑动变阻器的滑片P向A移动，使电压表仍为原来的示数不变；（5）电流和电阻的关系为：当电压一定时，通过导体中的电流与电阻成反比；（6）当定值电阻为50Ω时，此时滑动变阻器最大阻值为20Ω，根据串联电路的分压特点可知：，所以，=，则定值电阻两端最小电压为×3V≈2.14V＞1.8V，由此可知无法保持定值电阻两端电压始终为1.8V．故答案为：（1）如图所示；（2）定值电阻R1短路；0.36；（3）电压；A；（5）反；（6）滑动变阻器最大阻值太小，无法保持电压表示数为1.8V．。

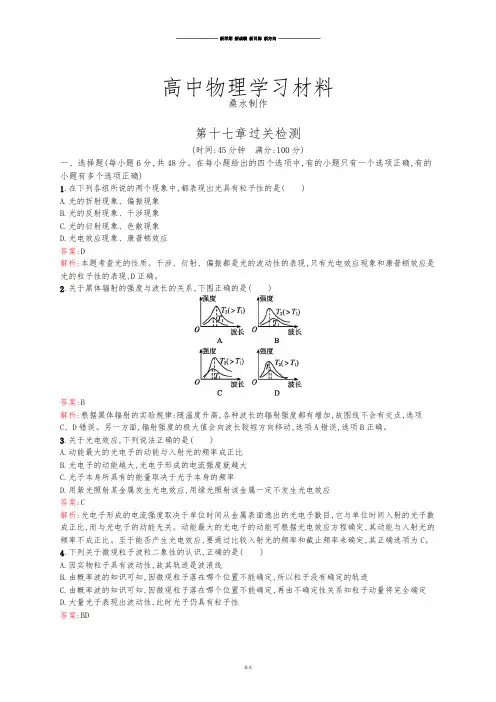

高中物理学习材料桑水制作第十七章过关检测(时间:45分钟满分:100分)一、选择题(每小题6分,共48分。

在每小题给出的四个选项中,有的小题只有一个选项正确,有的小题有多个选项正确)1.在下列各组所说的两个现象中,都表现出光具有粒子性的是( )A.光的折射现象、偏振现象B.光的反射现象、干涉现象C.光的衍射现象、色散现象D.光电效应现象、康普顿效应答案:D解析:本题考查光的性质。

干涉、衍射、偏振都是光的波动性的表现,只有光电效应现象和康普顿效应是光的粒子性的表现,D正确。

2.关于黑体辐射的强度与波长的关系,下图正确的是( )答案:B解析:根据黑体辐射的实验规律:随温度升高,各种波长的辐射强度都有增加,故图线不会有交点,选项C、D错误。

另一方面,辐射强度的极大值会向波长较短方向移动,选项A错误,选项B正确。

3.关于光电效应,下列说法正确的是( )A.动能最大的光电子的动能与入射光的频率成正比B.光电子的动能越大,光电子形成的电流强度就越大C.光子本身所具有的能量取决于光子本身的频率D.用紫光照射某金属发生光电效应,用绿光照射该金属一定不发生光电效应答案:C解析:光电子形成的电流强度取决于单位时间从金属表面逸出的光电子数目,它与单位时间入射的光子数成正比,而与光电子的动能无关。

动能最大的光电子的动能可根据光电效应方程确定,其动能与入射光的频率不成正比。

至于能否产生光电效应,要通过比较入射光的频率和截止频率来确定,其正确选项为C。

4.下列关于微观粒子波粒二象性的认识,正确的是( )A.因实物粒子具有波动性,故其轨迹是波浪线B.由概率波的知识可知,因微观粒子落在哪个位置不能确定,所以粒子没有确定的轨迹C.由概率波的知识可知,因微观粒子落在哪个位置不能确定,再由不确定性关系知粒子动量将完全确定D.大量光子表现出波动性,此时光子仍具有粒子性答案:BD解析:实物粒子的波动性指实物粒子是概率波,与经典的波不同,选项A错误;微观粒子落点位置不能确定,与经典粒子有确定轨迹不同,选项B正确;单缝衍射中,微观粒子通过狭缝,其位置的不确定量等于缝宽,其动量也有一定的不确定量,选项C错误;波动性和粒子性是微观粒子的固有特性,无论何时二者都同时存在,选项D正确。

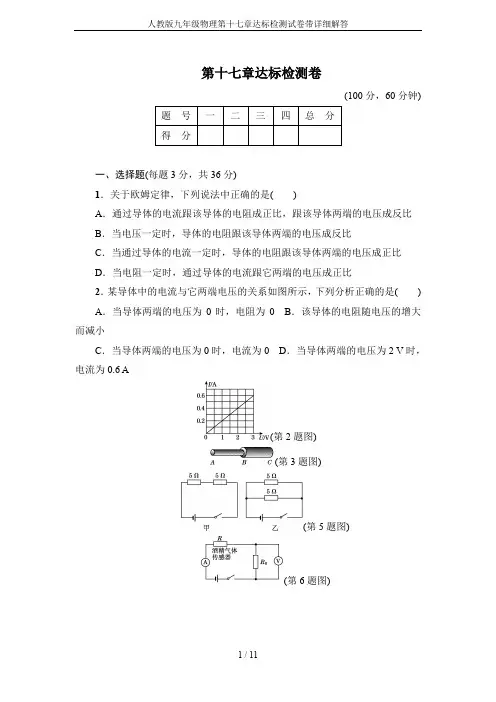

第十七章达标检测卷(100分，60分钟)一、选择题(每题3分，共36分)1．关于欧姆定律，下列说法中正确的是()A．通过导体的电流跟该导体的电阻成正比，跟该导体两端的电压成反比B．当电压一定时，导体的电阻跟该导体两端的电压成反比C．当通过导体的电流一定时，导体的电阻跟该导体两端的电压成正比D．当电阻一定时，通过导体的电流跟它两端的电压成正比2．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是() A．当导体两端的电压为0时，电阻为0 B．该导体的电阻随电压的增大而减小C．当导体两端的电压为0时，电流为0 D．当导体两端的电压为2 V时，电流为0.6 A(第2题图)(第3题图)(第5题图)(第6题图)3．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。

比较这两段导体两端的电压及通过它们的电流的大小，有()A．U AB>U BC，I AB<I BC B．U AB<U BC，I AB＝I BC C．U AB>U BC，I AB＝I BC D．U AB ＝U BC，I AB<I BC4．下列科学方法中，叙述错误．．的是()A．两个5 Ω的电阻串联与一个10 Ω的电阻效果相同，运用了转换法B．根据增大摩擦力的方法想到减小摩擦力的方法，运用了逆向思维法C．探究杠杆平衡条件，运用了归纳法D．在学习电压时，常对照水压来理解电压，运用了类比法5．科技节上开展电路设计活动，要求同时满足两个条件：①电路包含电源、开关、导线、两个电阻；②通过两个电阻的电流相等。

小柯设计的如图所示的电路中符合要求的是()A．只有甲符合B．只有乙符合C．甲、乙都符合D．甲、乙都不符合6．如图所示是酒精浓度检测仪的简化电路图，图中R0为定值电阻、R为酒精气体传感器，R的电阻值随酒精气体浓度的增大而减小。

如果驾驶员对着酒精气体传感器呼出的酒精气体浓度越大，那么()A．A表示数越大，V表示数越小B．A表示数越小，V表示数越大C．A表和V表示数均越小D．A表和V表示数均越大(第7题图)7．用伏安法测电阻时，某同学接成如图所示的电路，开关闭合后()A．电流表和电压表有示数B．电流表烧毁C．电压表烧毁D．电流表的读数为零8．关于串、并联电路，下列说法正确的是()A．串联电路电流处处相等B．串联电路总电阻的倒数等于各电阻倒数之和C．并联电路各支路电流总相等D．并联电路的总电阻等于各支路电阻之和9．如图所示的电路中，电源电压6 V保持不变，定值电阻R1阻值为5 Ω，滑动变阻器R2的最大阻值为20 Ω。

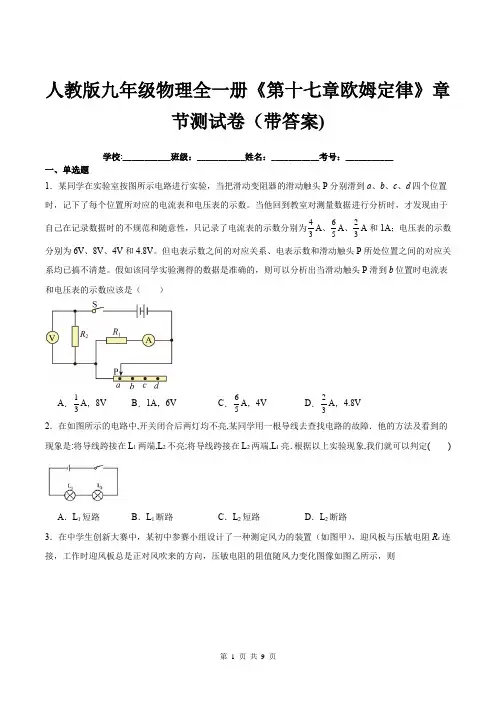

人教版九年级物理全一册《第十七章欧姆定律》章节测试卷（带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．某同学在实验室按图所示电路进行实验，当把滑动变阻器的滑动触头P分别滑到a、b、c、d四个位置时，记下了每个位置所对应的电流表和电压表的示数。

当他回到教室对测量数据进行分析时，才发现由于自己在记录数据时的不规范和随意性，只记录了电流表的示数分别为43A、65A、23A和1A；电压表的示数分别为6V、8V、4V和4.8V。

但电表示数之间的对应关系、电表示数和滑动触头P所处位置之间的对应关系均已搞不清楚。

假如该同学实验测得的数据是准确的，则可以分析出当滑动触头P滑到b位置时电流表和电压表的示数应该是（）A．13A，8V B．1A，6V C．65A，4V D．23A，4.8V2．在如图所示的电路中,开关闭合后两灯均不亮,某同学用一根导线去查找电路的故障．他的方法及看到的现象是:将导线跨接在L1两端,L2不亮;将导线跨接在L2两端,L1亮．根据以上实验现象,我们就可以判定()A．L1短路B．L1断路C．L2短路D．L2断路3．在中学生创新大赛中，某初中参赛小组设计了一种测定风力的装置（如图甲），迎风板与压敏电阻R x连接，工作时迎风板总是正对风吹来的方向，压敏电阻的阻值随风力变化图像如图乙所示，则A．当风力增大时，电流表示数增大B．当风力增大时，电压表示数减小C．当风力增大时，电压表与电流表示数比值增大D．当风力减小时，电压表与电流表示数比值增大4．在图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作，一段时间后，电灯L熄灭，已知电路中只有一处故障，且只发生在灯L或电阻R上，则下列判断中错误的是（）A．如果只有一个电表的示数变大，这个电表一定是电压表B．如果只有一个电表的示数变大，一定是电阻R短路C．如果电压表、电流表示数均变大，一定是电灯L短路D．如果电压表、电流表示数均变小，一定是电灯L断路5．如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片P向右移动时，下列相关描述正确的是（）A．A的示数变小，V1的示数变大，V2的示数变小B．V1的示数与A的示数的比值保持不变C．A的示数变小，V1的示数不变，V2的示数变大D．V2的示数与A的示数比值变小6．如图，是电阻甲和乙的U-I图像，以下说法正确的是A．甲是定值电阻，其阻值为12ΩB．甲的阻值比乙的阻值小C．将甲和乙并联接到电压为3V的电源上时，干路的电流为0.9AD．将甲和乙串联接到电压为3V的电源上时，通过的电流为0.25A7．如图所示，是A、B两定值电阻的U I-图象，由图象中信息可知（）A．若电阻A、B两端的电压为0V，则A、B的电阻为0ΩB．A的电阻大于B的电阻C．若将A、B电阻串联在同一电源上，通过他们的电流是0.3A，则电源电压为4V D．若将A、B电阻并联在电压为3V的电源上，则电路中的总电流为0.9A8．由公式UIR=变形得URI=，对此，下列说法正确的是（）A．加在导体两端的电压越大，导体的电阻越大B．通过导体的电流越大，导体的电阻越小C．导体的电阻跟导体两端的电压和通过导体的电流有关D．导体的电阻在数值上等于导体两端的电压与通过导体电流的比值9．如图所示的电路中，电源电压不变。

可编辑修改精选全文完整版物理第十七章欧姆定律单元测试题一、选择题1. 电路中的电流既看不见，也摸不着，但是它的许多特点和水流、车流类似。

人们在研究认识电流时，多用水流来相比较，这种研究物理问题的方法叫做（）A. 控制变量法B. 模型法C. 类比法D. 归纳法2.如图所示，电源两端的电压恒定。

闭合开关S1，小灯泡发光，再闭合开关S2，则（）A.小灯泡变亮B.电流表示数变小C.电压表示数不变D.电路的总电阻变大3．最先研究电流与电压、电阻并得出三者之间关系的科学家是（）A．欧姆B．伽利略C．牛顿D．奥斯特4．根据欧姆定律可以得到公式R=U/I，关于这个公式的下列说法中，正确的是（）A．同一导体的电阻与加在它两端的电压成正比B．同一导体的电阻与通过它的电流成反比C．导体两端电压为零时，导体的电阻也为零D．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变5．一段导体两端电压是4.0V时，导体中的电流是1.0A，如果将其两端的电压减少到2.0V，导体中的电流变为（）A．2.0A B．0.25A C．3.0A D．0.50A6、如图所示，当开关S由闭合变为断开时，下列说法中不正确的是（）A.电路中的电流为零B.灯泡两端电压为零C.电灯的电阻为零D.电源两端的电压不为零7.在如图所示的电路中,电源电压保持不变。

闭合开关S,电路正常工作。

过了一会儿,灯L熄灭,两个电表中只有一个电表的示数变大,则下列判断中正确的是（）A. 可能是灯L断路,电流表的示数变小B. 可能是电阻R短路,电压表的示数变大C. 可能是灯L短路,电压表的示数变大D. 可能是电阻R断路,电流表的示数变小8．根据欧姆定律可以得到公式R=U/I，关于这个公式的下列说法中，正确的是（）A．同一导体的电阻与加在它两端的电压成正比B．同一导体的电阻与通过它的电流成反比C．导体两端电压为零时，导体的电阻也为零D．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变9．某同学想用一只“1.5 V 5 Ω”的小灯泡制作一个简易手电筒，采用电压为6 V的蓄电池作电源。

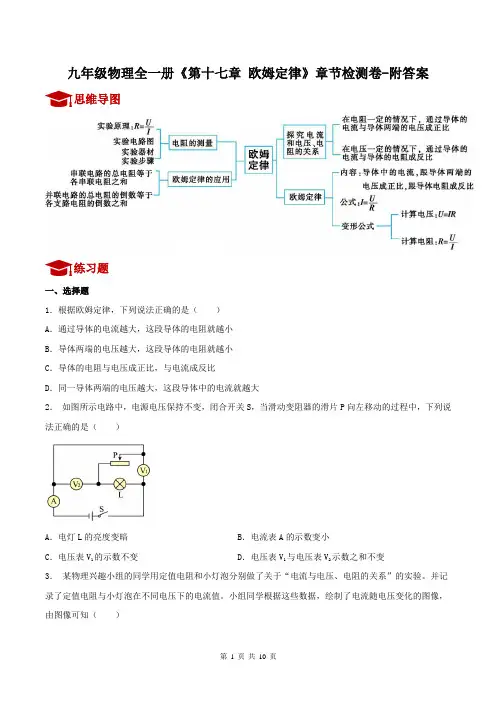

九年级物理全一册《第十七章欧姆定律》章节检测卷-附答案思维导图练习题一、选择题1．根据欧姆定律，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越小C．导体的电阻与电压成正比，与电流成反比D．同一导体两端的电压越大，这段导体中的电流就越大2．如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（）A．电灯L的亮度变暗B．电流表A的示数变小C．电压表V1的示数不变D．电压表V1与电压表V2示数之和不变3．某物理兴趣小组的同学用定值电阻和小灯泡分别做了关于“电流与电压、电阻的关系”的实验。

并记录了定值电阻与小灯泡在不同电压下的电流值。

小组同学根据这些数据，绘制了电流随电压变化的图像，由图像可知（）A．定值电阻的阻值为5ΩB．乙是小灯泡的I-U图象C．随着电压的升高，小灯泡的电阻值变小D．定值电阻和小灯泡并联接在4V的电源上，干路中的电流是1.2A4．近十年，中国高铁从追赶到领跑，实现了完美超越。

如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。

当激光发生器射向光敏电阻的激光被烟雾遮挡时，光照强度减弱，下列说法正确的是（）A．光敏电阻R的阻值减小B．电流表的示数增大C．电压表的示数减小D．电压表与电流表示数之比变大5．如图所示，电源电压为3V且保持不变，电阻R2的阻值为10Ω，当开关S闭合时，电流表的示数为0.1A，则下列说法正确的是（）A．电阻R1的电阻为20ΩB．电阻R2两端的电压为2VC．电阻R1通过的电流为0.2A D．电阻R1与R2的电阻之比为1∶26．小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所示，电源电压恒为6V，定值电阻R0的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。

下列分析正确的是（）A．空气湿度越大，湿敏电阻R的阻值越大B．空气湿度越大，电压表示数越小C．空气湿度增大时，电压表示数不变D．当电压表示数为2.4V时，空气湿度为60% 7．如图电源电压恒定，R1=6Ω，R2=12Ω，R3是定值电阻。

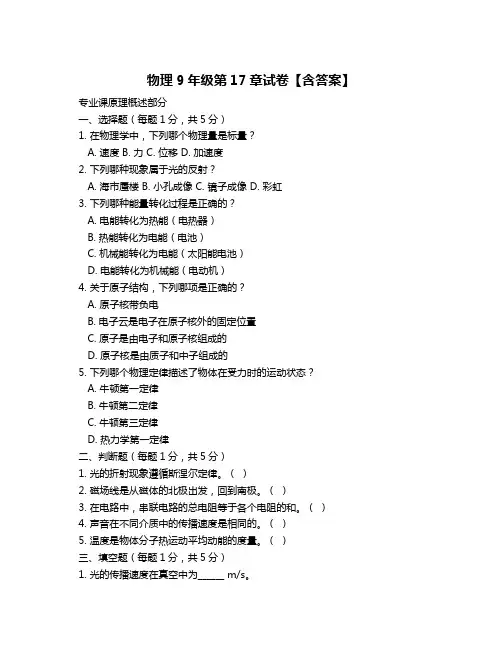

物理9年级第17章试卷【含答案】专业课原理概述部分一、选择题（每题1分，共5分）1. 在物理学中，下列哪个物理量是标量？A. 速度B. 力C. 位移D. 加速度2. 下列哪种现象属于光的反射？A. 海市蜃楼B. 小孔成像C. 镜子成像D. 彩虹3. 下列哪种能量转化过程是正确的？A. 电能转化为热能（电热器）B. 热能转化为电能（电池）C. 机械能转化为电能（太阳能电池）D. 电能转化为机械能（电动机）4. 关于原子结构，下列哪项是正确的？A. 原子核带负电B. 电子云是电子在原子核外的固定位置C. 原子是由电子和原子核组成的D. 原子核是由质子和中子组成的5. 下列哪个物理定律描述了物体在受力时的运动状态？A. 牛顿第一定律B. 牛顿第二定律C. 牛顿第三定律D. 热力学第一定律二、判断题（每题1分，共5分）1. 光的折射现象遵循斯涅尔定律。

（）2. 磁场线是从磁体的北极出发，回到南极。

（）3. 在电路中，串联电路的总电阻等于各个电阻的和。

（）4. 声音在不同介质中的传播速度是相同的。

（）5. 温度是物体分子热运动平均动能的度量。

（）三、填空题（每题1分，共5分）1. 光的传播速度在真空中为______ m/s。

2. 动能的表达式是______。

3. 在一个电路中，电压、电流和电阻之间的关系可以用______定律来描述。

4. 声音的频率单位是______。

5. 地球表面的重力加速度大约是______ m/s²。

四、简答题（每题2分，共10分）1. 简述牛顿第一定律的内容。

2. 什么是光的干涉现象？请举例说明。

3. 简述电磁感应的基本原理。

4. 什么是热力学第二定律？请简要解释。

5. 简述原子核裂变和核聚变的基本区别。

五、应用题（每题2分，共10分）1. 一个物体从静止开始，受到一个恒定力的作用，其加速度为2 m/s²。

求物体在5秒后的速度和位移。

2. 一束光从空气射入水中，入射角为45°。

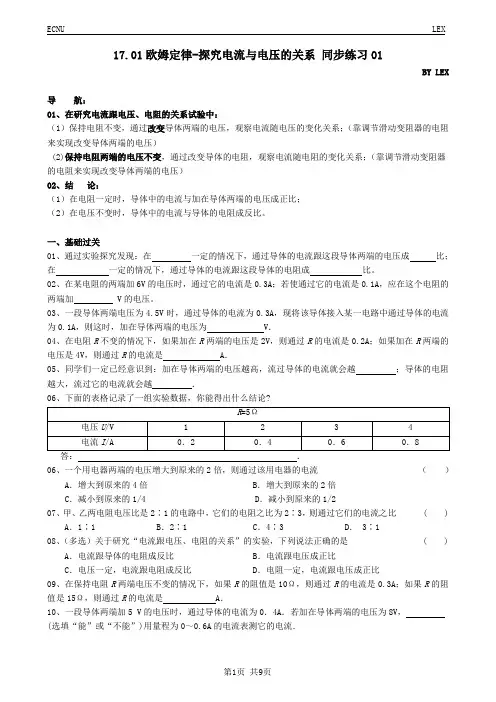

17.01欧姆定律-探究电流与电压的关系同步练习01BY LEX导航：01、在研究电流跟电压、电阻的关系试验中：（1）保持电阻不变，通过改变导体两端的电压，观察电流随电压的变化关系；（靠调节滑动变阻器的电阻来实现改变导体两端的电压）(2)保持电阻两端的电压不变，通过改变导体的电阻，观察电流随电阻的变化关系；（靠调节滑动变阻器的电阻来实现改变导体两端的电压）02、结论：（1）在电阻一定时，导体中的电流与加在导体两端的电压成正比；（2）在电压不变时，导体中的电流与导体的电阻成反比。

一、基础过关01、通过实验探究发现：在一定的情况下，通过导体的电流跟这段导体两端的电压成比；在一定的情况下，通过导体的电流跟这段导体的电阻成比。

02、在某电阻的两端加6V的电压时，通过它的电流是0.3A；若使通过它的电流是0.1A，应在这个电阻的两端加 V的电压。

03、一段导体两端电压为4.5V时，通过导体的电流为0.3A，现将该导体接入某一电路中通过导体的电流为0.1A，则这时，加在导体两端的电压为 V．04、在电阻R不变的情况下，如果加在R两端的电压是2V，则通过R的电流是0.2A；如果加在R两端的电压是4V，则通过R的电流是 A．05、同学们一定已经意识到：加在导体两端的电压越高，流过导体的电流就会越；导体的电阻越大，流过它的电流就会越．06、下面的表格记录了一组实验数据，你能得出什么结论?答：．06、一个用电器两端的电压增大到原来的2倍，则通过该用电器的电流（） A．增大到原来的4倍 B．增大到原来的2倍C．减小到原来的1/4 D．减小到原来的1/207、甲、乙两电阻电压比是2∶1的电路中，它们的电阻之比为2∶3，则通过它们的电流之比 ( )A．1∶1 B．2∶1 C．4∶3 D． 3∶108、（多选）关于研究“电流跟电压、电阻的关系”的实验，下列说法正确的是( )A．电流跟导体的电阻成反比 B．电流跟电压成正比C．电压一定，电流跟电阻成反比 D．电阻一定，电流跟电压成正比09、在保持电阻R两端电压不变的情况下，如果R的阻值是10Ω，则通过R的电流是0.3A；如果R的阻值是15Ω，则通过R的电流是 A．10、一段导体两端加5 V的电压时，通过导体的电流为0．4A．若加在导体两端的电压为8V，(选填“能”或“不能”)用量程为0～0.6A的电流表测它的电流．11、某段电路两端的电压增大为原来的2倍，同时这段电路里的电阻减小到原来的1/2，这时通过导体的电流是原来的．二、再接再厉12、如图01所示的电路中，电压表V1的示数为2.5V，电压表V2的示数为3.8V，则电压表V的示数应为 V.13、如图02所示，是探究电阻上的电流跟两端电压关系的电路图，图中滑动变阻器的作用是：（1）；（2）．图 01 图 02 图 0314、如图03所示是研究电流跟电阻关系的电路图，图中定值电阻的阻值是5Ω，变阻器最大阻值为10Ω．闭合开关S，调节变阻器使电阻两端电压是3V，此时电流表的示数为0.4A；再断开开关S，将5Ω的电阻取下换上一个1Ω的电阻，进行如下操作：（1）闭合开关S，观察到：电压表示数 (选填“大于”“小于”或“等于”)3V．电流表指针偏转特点是，开关应立即，并再把滑片移到 (选填“左”或“右”)端．（2）在第一问的基础上将电流表的量程改为0～3 A，闭合开关S后，将滑片向端移动(选填“左”或“右”)，使电压表示数为15、一段导体两端加3V电压时，电流为0.6A，如果两端电压增加3V，通过导体的电流是。

人教版九年级物理下册第十七章达标测试卷一、选择题(每题3分，共36分)1．下列说法不正确的是()A．相同的电压加在阻值不同的导体两端，电流一定不同B．用不同的电阻研究电流和电压的关系，得到的结论都一样C．同一电阻，它两端电压越大，通过它的电流也越大D．当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变2．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U-I关系图象，从图中可以看出R1与R2的大小关系是()A．R1＞R2B．R1＝R2C．R1＜R2D．无法确定3．电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置。

以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R1，下部分电阻为R2，结构可等效为如图所示电路，电源电压不变。

当触摸点在竖直方向移动时，若测得R2两端电压增大，则可知R2阻值以及触摸点P到屏下端的距离将分别()A．增大、减小B．增大、增大C．减小、增大D．不变、减小4．科技节上开展电路设计活动，要求同时满足两个条件：①电路包含电源、开关、导线和两个电阻；②闭合开关通过两个电阻的电流相等。

小柯设计的如图所示的电路中符合要求的是()A．只有甲符合B．只有乙符合C．甲、乙都符合D．甲、乙都不符合5．如图所示，电源电压恒定，闭合S1，小灯泡发光，再闭合S2时，观察到的现象是()A．电压表示数增大B．电流表示数变小C．小灯泡变亮D．小灯泡亮度不变6．如图所示的电路中，电阻阻值R1＞R2。

开关S闭合后，电阻R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2，下列判断正确的是() A．U1＜U2B．U1＝U2C．I1＞I2D．I1＝I27．某同学设计了一个电子身高测量仪。

物理第十七章基础过关测试卷姓名:________ 班级:________ 成绩:________一、单选题1 . 用电高峰期时，家庭里的白炽灯泡比正常发光时要暗一些，这是因为在用电高峰期（）A．并联用电器增多，家用电器的实际功率减小B．并联用电器增多，家用电器的额定功率减小C．并联用电器增多，电路的总电阻增大D．并联用电器增多，电路的总电流减小2 . 如图所示的四个电路，已知R的阻值和电源电压值，能根据已知条件和电表示数求出电阻Rx值的是（）A．B．C．D．3 . 某同学利用如图所示电路测小灯泡电阻，实验中测量出了多组数据，并根据所测数据画出了电流表与电压表示数关系的图象，下面几个图象符合实际的是A．B．C．D．4 . 将一粗细均匀的电阻为的导体，均匀地拉长到原来的两倍，则导体的电阻变为A．1ΩB．4ΩC．8ΩD．2Ω5 . 如图中的滑动变阻器R1的电阻变化范围是0～200Ω，电阻R2＝300Ω，电源的电压是6V且保持不变．当滑动变阻器的滑片从a端滑到b端，电压表示数的变化是A．6 V～3.6 V B．6 V～2.4 VC．6V～0 V D．3.6 V～2.4 V6 . 如图所示是某种压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，A、B间有可收缩的导线，R1为定值电阻，电源电压保持不变．闭合开关S（）A．压力F增大时，电流表示数变小、电压表示数变小B．压力F减小时，电流表示数变小，电压表示数变小C．压力F增大时，电压表示数跟电流表示数乘积不变D．压力F减小时，电压表示数跟电流表示数之比变大7 . 有两个定值电阻R1和 R2，它们的阻值之比为3：1，将它们串联在电压恒定的电源上，若电阻R2两端的电压是3伏特，那么电源电压是（）A．3伏特B．9伏特C．6伏特D．12伏特8 . 下列说法正确的是A．用手捏海绵，海绵体积变小了，说明分子间有间隙B．酒精燃烧的越充分酒精的热值越大，但酒精的比热容与温度无关、不会改变C．在同一个电路中的两个灯泡的电流不相等，这两个灯泡一定是并联D．玻璃棒与丝绸摩擦，玻璃棒因为得到电子从而带上正电9 . 一根锰铜线的电阻为R，要使这根连人电路的导线电阻变小，可采用的方法是（）A．减小导线两端的电压B．增大导线中的电流C．将导线对折后连入电路D．将导线拉长后连入电路二、填空题10 . 如图所示电路，电源电压保持不变，定值电阻R0=10Ω。
