电学比例专题（三）一、电路图1．如图所示,电源电压恒为6V,R1、R2是定值电阻，滑动变阻器最大值为R，当断开S2、S3、闭合S1时，移动滑片P，电路消耗功率的最大值和最小值之比为4：1;当断开S1和S3、闭合S2时，滑片P在a点（此时滑动变阻器连入电路中的电阻为1/4R）和在最右端电流表的示数之比2：1；当S1、S2、S3都闭合时，电流表的示数为1.25A．求:①R1和R的比值; ②R2和R的比值; ③R1、R2、R3的值。

2.在如图所示的电路中，电源电压不变，开关S处于闭合状态。

当开关S1、S3断开，S2闭合时，电阻R1与R2的总电功率为P1，且P1＝6.4W，电压表示数为U1；当断开S1，闭合S2、S3时，电阻R2的功率为P2，且P2＝6W，电压表示数为U2；当闭合S1，断开S2、S3时，电流表示数为1.6A。

已知U1：U2＝4：3。

求（1）电源电压。

（2）电阻R3阻值。

3.图21所示电路中，当只闭合开关S1，且滑片P在滑动变阻器的B端时，电流表的示数为0.2A，电压表的示数为U1，滑动变阻器R3消耗的电功率为P3；当只闭合开关S2，且滑片P在滑动变阻器的中点C时，电压表的示数为U2，滑动变阻器消耗的电功率为P3′，此时R2消耗的电功率为2.4W。

已知U1∶U2＝1∶2，P3∶P3′＝2∶1，电源两端电压保持不变。

求：（1）R2的阻值；（2）这个电路消耗的最大电功率。

4.在图18所示的电路中，电源电压不变，灯L的电阻不随温度变化。

当开关S1、S2都闭合时，灯L正常发光，R1消耗的功率为32W；当开关S1、S2都断开时，灯L的功率为其额定功率的1/4，R1消耗的功率为2W。

求（1）当开关S1、S2都断开时，R2消耗的功率；（2）灯L的额定功率；；RPAS3R1R2aS1S2R1R2PR3A BCV图21AS1S25.如图30所示电路电源两端电压保持不变，灯L标有“6V 6W”字样。

只断开开关S1时，电压表的示数为U；只闭合S1时，电流表的示数为I；开关全断开时，电压表的示数为U '，电流表的示数为I '，灯L的实际功率为1.5W。

已知U∶U '＝7∶5，I∶I '＝2∶1。

不考虑灯丝电阻R L的变化。

求：定值电阻R2的电阻值和电路消耗的最大功率。

6.如图26所示，电源两端电压保持不变，当开关S1闭合、S2断开，滑动变阻器的滑片P移到A端时，电阻R2的电功率为P2，电流表的示数为I1 ；当开关S1断开、S2闭合时，电阻R2的电功率为P2’，电流表的示数为I2 。

已知I1:I2＝2 :3 。

求：（1）电阻R2的功率P2与P2’的比值。

（2）当开关S1、S2都断开，滑动变阻器的滑片P在C点时，电压表V1的示数为U1，电压表V2的示数为U2，已知U1:U2＝1:3，这时R2的功率为20W，R c的电功率为5W。

变阻器连入电路电阻R c多大？。

（3）电路通过不同的变化，消耗的最大功率与最小功率之比。

7.在如图所示的电路中，电源电压不变，开关S处于闭合状态。

当开关S1、、S3断开，S2闭合时，电阻R1与R2的总电功率为P1，且P1=6.4W,电压表示数为U1；当断开S1，闭合S2、S3时，电阻R2的功率为P2，且P2=6W，电压表示数为U2；当闭合S1，断开S2、S3时，电流表示数为1.6A。

已知U1：U2 = 4：3。

求：（1）电源电压。

（2）电阻的R3阻值。

8.如图25所示，电源电压一定，R1和R2为两个未知阻值的定值电阻，R是滑动变阻器，闭合开关S1、S2后，R1消耗的实际电功率P1为0.36W；闭合开关S1、断开S2，滑动变阻器的滑片P移到最右端时，R1消耗的实际电功率为P1´，P1: P1´=9:1，此时电流表读数为0.2A，电压表V1、V2的读数分别为U1和U2，U1:U2=7:2，求（1）R1的阻值；（2）电路中消耗的最小电功率。

图26.R1R2SR3VAS1 S2S3第第AP图25V1R第V2第9.如图24所示电路，灯L 1和L 2分别标有“6V 0.2A ”和“2V 0.2A ”。

电源电压及灯丝电阻保持不变。

当开关S 1、S 2、S 3闭合，S 4打开时，灯L 1恰能正常发光。

当开关S 1、S 2、S 4闭合，S 3打开，滑动变阻器的滑片P 位于a 点时，灯L 1也能正常发光；滑动变阻器的滑片P 位于b 点时，灯L 1的功率是额定功率的1/4；当开关S 1、S 3闭合，S 2、S 4打开时，灯L 1的功率是额定功率的16/25。

求： ⑴电源电压 ⑵电阻R 2的阻值⑶滑动变阻器滑片P 位于a 点和b 点时接入电路 的电阻阻值⑷电流表在以上状态中的最大电流和最小电流10.如图31所示，电源两端的电压保持不变，滑动变阻器的最大电阻R ab =12Ω，当开关S 1闭合，S 2断开，滑片P 滑到b 端时，电压表的示数为U 1，灯L 消耗的功率是其额定功率的91；当开关S 1、S 2同时闭合，滑片P 滑到a 端时，电流表的示数为2A ，此时电阻R 0的电功率为12W ，电压表的示数为U 2，且U 2∶U 1=2∶1，求： (1)当开关S 1、S 2同时闭合，滑片P 滑到a 端时，电压表的示数； (2)灯L 的额定功率．11.如图24所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R ３。

将滑动变阻器的滑片P 置于A 端，只闭合开关S 1时，电压表V 1的示数为U 1，电压表V 2的示数为U 2；将滑动变阻器的滑片P 置于B 端，仍只闭合开关S 1时，电压表V 1的示数为U 1′，电压表V 2的示数为U 2′，R 1消耗的电功率为0.72W 。

已知U 1：U 1′= 4：7，U 2：U 2′= 2：1，R 2=12 。

（1）求R 1的阻值；（2）当滑动变阻器的滑片P 置于B 端时，闭合开关S 1、S 2、S 3，通过计算说明电流表能否使用0-3A 这一量程进行测量。

1L 14图31RP12.某校的同学们在研究电路消耗的电功率与电阻的关系时设计了如图20所示的电路，滑动变阻器的最大阻值为R ３。

当滑动变阻器的滑片P 置于最左端时，只闭合开关S 1，滑动变阻器的功率为P 3，电压表的示数为U 1；当滑动变阻器的滑片P 置于最左端时，只闭合开关S 2时，滑动变阻器的功率为P 3′，电压表的示数为U 2，此时电路的总电功率为4 W 。

已知8321=U U ，4933='P P ，电路中电源两端电压保持不变。

（1）请你计算出电阻R 1与电阻R 2的比值。

（2）请你回答：如何通过开关的断开与闭合以及滑动变阻器滑片位置的改变，使整个电路消耗的总电功率最大；并请你计算出这个总电功率。

13.如图：电源电压恒定，当滑片位于中点，闭合开关S 、 S2 ,断开S1时，R2消耗的电功率为6。

75W;将滑片移至b 端，R2消耗功率为P2。

已知变阻器先后消耗的功率之比为 25：32；此时闭合开关S1 、S ，断开S2，变阻器消耗功率为8W ，R1消耗功率为P1。

求P2、P1。

14.如图25所示的电路，电源两端电压保持不变。

将滑片P 移至滑动变阻器b 端，当只闭合开关S 1、S 3时，电流表的示数为I 1，电阻R 1消耗的电功率为P 1；滑片位置仍在b 端，当只闭合开关S 2、S 3时，电流表的示数为I 2，电阻R 2消耗的电功率为P 2，测得此时电阻R W 消耗的电功率为1.5W 。

已知I 1:I 2=3:2， P 1:P 2=3:4。

（1）求电阻R 1、R 2的比值。

（2）将滑片P 移至滑动变阻器a 端，当开关S 1、S 2、S 3都闭合时，电路消耗的电功率最大，请计算出这个电功率。

15.如图27所示电路，电源两端电压保持不变。

当只闭合开关S1且滑片P在滑动变阻器的中点时，电阻R1消耗的电功率为P1，电压表示数为U1；当只闭合S2且滑片P在滑动变阻器的最上端a时，电阻R2消耗的电功率为P2，电压表示数为U2，滑动变阻器消耗的电功率为18W。

已知P1：P2=9：5，U1：U2=3：4。

求：（1）电阻R1与滑动变阻器最大阻值之比。

（3分）（2）当只闭合S1且滑片P在滑动变阻器的中点时，电阻R1消耗的电功率。

16.如图（22）所示电路。

当开关S1、S2都断开时，电流表的示数为I1，电压表的示数为U1；当开关S1、S2都闭合时，电流表的示数为I2，电压表的示数为U2；当开关S1闭合，S2断开时，电路的功率为3W。

已知I1:I2=1:6、U1: U2=1:2。

求：开关S 1、S2闭合与断开的各种情况下，电路的最大电功率。

17.如图所示电路，灯L标有“6V 1.2W”，电源电压和灯丝电阻保持不变，R1是定值电阻，R2是滑动变阻器。

当滑动变阻器的滑片P在a点时，闭合开关S，两个电流表A1和A2的示数之比是5∶8，灯能正常工作。

保持滑片P的位置不动，把两个电流表换成两个电压表，对应角标不变，两个电压表V1和V2的示数之比是4∶5。

求：⑴电源电压；⑵电阻R1的阻值和滑动变阻器滑片接在a点时，滑动变阻器接入电路的阻值；⑶电路换成电压表后，灯的实际功率；⑷要能使灯的实际功率是额定功率的九分之一，滑动变阻器的阻值至少应是多少?A1A2R1R2PS18.如图25所示电路，设电源电压不变，灯丝电阻不随温度变化。

当只闭合开关S 1时，电流表的示数是I 1。

当只闭合开关S 2时，电流表的示数是I 2。

当断开S 1 、S 2时，电流表的示数是I 3，电压表V 1、V 2示数之比为2∶1，此时R L 消耗的电功率为0.24W ；当开关S 1、S 2闭合时，灯L 正常发光，电流表的示数为I 4。

已知I 1:I 2=2:1，（电路图中所有的交叉点都相连）求：（1）电阻R 2、R 3之比； （2）电流I 3与I 4之比； （3）灯L 的额定功率是多少？19.如图22所示电路，电源电压不变，R 1的阻值为10Ω，闭合开关S ，滑动变阻器的滑片滑到b 点，电压表V 1和V 2的示数之比为5：7，R 2与R 消耗的功率之和是R 1消耗功率的4倍，求 （1）通过R 1与R 2的电流之比。

（2）滑动变阻器的最大阻值Rab 。

（3）滑动变阻器滑片P 在a 、b 两点时，R 1消耗的功率之比。

20.如图21所示电路，电源两端电压保持不变。

当开关S 1闭合、S 2断开，滑动变阻器的滑片P 移到A 端时，电阻R 2的电功率为P 2，电流表的示数为I 1；当开关S 1断开、S 2闭合时（滑片P 位置不变），电阻R 2的电功率为P 2'，电流表的示数为I 2。

已知I 1∶I 2＝4∶5．（l ）求电阻R 2的功率P 2与P 2'的比值；（2）当开关S 1、S 2都断开，滑动变阻器的滑片P 在C 点时，变阻器接入电路的电阻为R c ，电压表V 1的示数为U 1，电压表V 2的示数为U 2，已知U 1∶U 2＝1∶2，这时R 2的功率为30W ，R c 的电功率为10 W ．若通过闭合或断开开关及移动滑动变阻器的滑片P ，会形成不同的电路，在这些不同的电路中，求电路消耗的最大功率与电路消耗的最小功率之比． LV 1V 2R 1R 2RabS图22R 2 图20R 1V 2V 1A S 1 S 2A C PBR 1R 3V 1图22V 2R 2S21.如图23所示，电路中的总电压和灯L 的电阻保持不变，电阻R 2的阻值为10Ω。

合集下载

电学比例问题

电学比例问题

1知识必备：1.R 1、R 2串联电路中：R 1两端电压为U 1，R2两端电压为U 2；R 1电功率为P 1，R 2电功率为P2. 则：P 1/P 2=IU 1/IU 2=U 1/U 2 =IR 1/IR 2= R 1/R 2所以，在串联电路中电功率、电压、电阻间都成正比.即：U 1/U 2=R 1/R 2 P 1/P 2=U 1/U 2 P 1/P 2=R 1/R 22. .R 1、R 2并联电路中：通过R 1的电流为I 1，通过R 2电流为I 2；R 1电功率为P 1，R 2电功率为P 2.则：P 1/P 2=I 1U/I 2U=I 1/I 2=（U/R 1）/(U/R 2)=R 2/R 1。

即：I 1/I 2=R 2/R 1 P 1/P 2=I 1/I 2 P 1/P 2=R 2/R 13.（1）一导体额定电压和额定功率分别是U 额和P 额 实际电压和实际功率分别为U 实和P 实 由于导体电阻不变： 所以： P 额/P 实=（U 额2/R ）/(U 实2/R)= U 额2/U 实2 即 P 额/P 实=U 额2/U 实2 （2）一导体两端电压为U 1时其功率是P 1，两端电压为U 2时其功率是P 2；由于导体电阻不变 所以：P 1/P 2=（U 12/R ）/(U 22/R)= U 12/U 22 即 P 1/P 2=U 12/U 22 4.一导体通过电流为I 1时，其功率为P 1, 通过电流为I 2时，其功率为P 2. 由于导体电阻不变 则P 1/P 2=I 12R/I 22R=I 12/I 22 即：P 1/P 2= I 12/I 22应用练习 1.如：R 1：R 2=3：2，则:串联：U 1：U 2= ，P 1：P 2= 并联：I 1：I 2= ，P 1：P 2= 8、一段导体两端电压变为原来的1/3，电功率变为原来的 。

9、通过某灯的电流变为原来的3倍，电功率变为原来的 。

10、加在某定值电阻两端的前后电压比是2：5，则该电阻的前后功率比是 。

2020年初中物理中考复习《电学比例问题》考点+训练

2020年初中物理中考复习《电学比例问题》考点+训练

《电学比例问题》考点+训练电路比例问题是中考中电学考题中常常出现的一种形式，通过比例能很好考查电路同一时刻不同用电器电流、电压、电阻、电功、电功率之间的关系，也能考查不同时刻同一用电器电流、电压、电阻、电功、电功率之间的关系。

通过比例问题，能够对串并联电路的电流和电压规律、欧姆定律、电功率等内容很好的考查。

一、同一电路，不同电阻的比例关系：1、串联电路：电流规律——串联电路中电流处处相等，即I 1=I 2，所以通过不同电阻的电流之比为：1211I I =； 电压规律——由于U 1=I 1R 1，U 2=I 2R 2，I 1=I 2，所以不同电阻两端的电压之比为：1122U R U R =； 电功率规律——由于P=UI ，I 1=I 2，所以不同电阻的电功率之比为：1111122222P U I U R P U I U R ===； 电功规律——由于W=UIt ，I 1=I 2，通电时间相同，即t 1=t 2，所以不同电阻的电功之比为：111111222222W U I t U R W U I t U R ===； 电热规律——由于Q=I 2Rt ，I 1=I 2，通电时间相同，即t 1=t 2，所以不同电阻的电热之比为：211111222222Q I R t R Q I R t R ==。

规律总结：串联电路中，1211I I =，电压、电功率、电功、电热都与电阻成正比，即1111122222U P W Q R U P W Q R ====。

2、并联电路：电压规律——并联电路各支路两端的电压都相等，即：U=U 1=U 2，所以不同电阻的电压之比为：1211U U =； 电流规律——由于U 1=I 1R 1，U 2=I 2R 2，U 1=U 2，所以I 1R 1= I 2R 2，通过不同电阻的电流之比为：1221I R I R =； 电功率规律——由于P=UI ，U 1=U 2，所以不同电阻的电功率之比为：1111222221P U I I R P U I I R ===； 电功规律——由于W=UIt ，U 1=U 2，通电时间相同，即t 1=t 2，所以不同电阻的电功之比为：111112222221W U I t I R W U I t I R ===； 电热规律——由于Q=I 2Rt ，U 1=U 2，通电时间相同，即t 1=t 2，所以不同电阻的电热之比为：11121111122222221212=U R t Q I R t R R U Q I R t R R t R ==22（）（）。

电路中的电流与电压的比例关系

电路中的电流与电压的比例关系

电路中的电流与电压的比例关系电路中的电流与电压的比例关系是电学领域中的基本概念之一。

了解电流和电压之间的比例关系对于电路设计和分析至关重要。

本文将深入探讨电流和电压之间的比例关系，以及它们在不同类型电路中的应用。

1. 电流和电压的定义电流是指电荷在单位时间内通过导体横截面的数量，通常用字母I表示，单位为安培(A)。

电流的方向定义为正电荷流动的方向。

电压是电势差，是指两个点之间的电势差异。

它表示单位电荷从一个点移动到另一个点时所做的功，通常用字母V表示，单位为伏特(V)。

电压的方向定义为正电荷由高电位向低电位移动时，电势降低的方向。

2. 欧姆定律欧姆定律描述了电流、电压和电阻之间的关系。

根据欧姆定律，电流等于电压与电阻之比，即I = V/R。

在一个恒定的电阻下，电流与电压成正比。

当电压增大时，电流也会增大；反之，当电压减小时，电流也会减小。

3. 电阻与电流、电压的关系电阻是电路中的重要组成部分，它阻碍电流通过的能力。

根据欧姆定律，电流和电压之间的比例关系是通过电阻实现的。

当我们在电路中加入一个电阻时，电阻会产生电势差，即电压。

根据欧姆定律，电流等于电压与电阻之比。

因此，在一个给定的电阻下，电压的变化将导致电流的变化。

4. 串联电路中的电流与电压关系串联电路是指将多个电阻依次连接在一起，形成一个连续的路径供电流通过。

在串联电路中，电流在各个元件中是相等的，而电压则分配在各个元件上。

假设一个串联电路中有三个电阻R1、R2和R3，电压分别为V1、V2和V3。

根据串联电路的特性，总电压等于各个电阻上的电压之和，即V = V1 + V2 + V3。

而总电流等于各个电阻的电流之和，即I = I1 =I2 = I3。

因此，在串联电路中，电流是恒定的，而电压则分配在各个电阻上。

5. 并联电路中的电流与电压关系并联电路是指将多个电阻连接在相同的两个节点上，形成一个并行的路径供电流通过。

在并联电路中，电流在各个元件中分配，而电压是相等的。

专题三 “用比例的方法解电学综合题中”求电流比的几种形式

专题三 “用比例的方法解电学综合题中”求电流比的几种形式

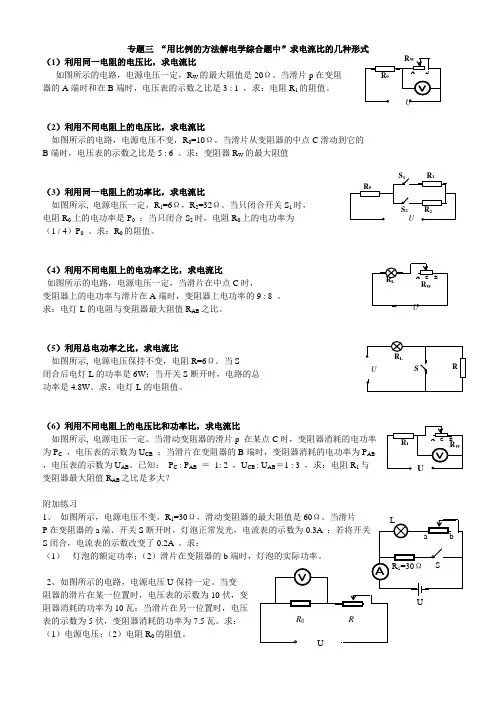

专题三 “用比例的方法解电学综合题中”求电流比的几种形式（1）利用同一电阻的电压比，求电流比如图所示的电路，电源电压一定，R W 的最大阻值是20Ω。
