电捕焦油器操作规程(标准版)

电捕焦油器操作规程电捕焦油器岗位工艺技术操作标准1、电捕焦油器工作原理:从横管初冷器来的煤气中含有约10g/Nm3的非常细小悬浮的焦油雾滴，经电捕焦油器除焦油后煤气中的焦油含量可降至20mg/Nm3，满足后工序生产的要求。

含焦油雾滴的焦炉煤气从电捕焦油器下部进入正六角边蜂窝管，从器上部出来。

蜂窝管设置为高压非匀场电场，蜂窝管为正极(又称为沉淀极)，蜂窝管中心设有导线(不锈钢丝)为负极(又称为电晕极)，煤气分子在高压电场的作用下发生电离，在电晕极周围发生急剧碰撞，产生大量正、负离子，在电晕极以外只有负离子，因而是捕焦油器型式:蜂窝式;材质:OCr18Ni9;形状尺寸:正六边形，对边距离250mm，长度:5.5m;孔数:276个;2.3 电晕线直径:Φ2.3mm(不锈钢);数量:276根;有效长度5.5×276=1518m;安装后允许偏离中心值?5mm;2.4 处理介质:焦炉煤气;处理量:35200Nm3/h、煤气温度:22,40?，煤气压力:-5kPa;2.5入器煤气焦油含量:?10g/ Nm3;出器煤气焦油含量:?20mg/ Nm3;除焦油率:?99.8%;2.6瓷瓶绝缘箱用蒸汽加热:瓷瓶绝缘箱夹套温度:110~120?，最低不低于90?，蒸汽压力?0.4MPa;2.7顶部清洗用循环氨水流量:22m3/h;压力:0.03~0.05MPa;2.8电捕焦油器绝缘箱充氮气量:50~80 m3/h.台;氮气纯度大于99.5%;2.9电捕焦油器内煤气含氧量小于1.5%(确保);2.10电捕焦油器安装铅垂直度不大于5mm;3、电捕焦油器岗位范围:电捕焦油器、氮气加热器、瓷瓶绝缘箱及蒸汽加热系统、水封槽、系统内管道及阀门、仪表及照明等附属设施。

第 1 页共 6 页4、电捕焦油器岗位操作细则:4.1 正常操作要求:4.1.1检查电捕焦油器底部排焦油管道是否畅通，水封槽排气管是否畅通;4.1.2严格执行本岗位技术操作规程，精心调节，确保各部位温度、压力、流量、阻力等控制参数正常;4.1.3经常对系统内设备、管道、阀门等进行检查，发现漏油、漏汽或其它异常情况要及时汇报并作处理;4.1.4掌握好设备的运行情况，各项控制参数指标每小时记录一次;4.2电捕焦油器开工操作:4.2.1氮气置换及抽煤气盲板:4.2.1.1打开电捕焦油器顶部放散管及器内DN80连通管阀门，关闭电捕焦油器底部排焦油管阀门;4.2.1.2往器内和器出口煤气管内送入氮气，将器内和器出口煤气管内空气从器顶部放散管处赶出，待顶部放散管冒出大量氮气后，关小放散管阀门;4.2.1.3维持器内氮气压力在500Pa的条件下，抽煤气进出口阀门处盲板，然后关闭放散管阀门，器内用氮气保持正压500Pa;4.2.2送入煤气:4.2.2.1煤气入器前要检测确认煤气含氧量小于1.5%;4.2.2.2慢慢打开煤气入口阀门，打开煤气出口阀门;4.2.2.3煤气出入口阀门开完后，关闭DN80连通管阀(同时关闭氮气阀门并堵上盲板)，慢慢关上电捕焦油器煤气交通管，观察煤气系统阻力;4.2.3瓷瓶绝缘箱温度确认:4.2.3.1瓷瓶绝缘箱中部通蒸汽简接加热，在投运前分次加热,缓慢加大蒸汽量，蒸汽加热2—4小时后，才能送入煤气，并维持瓷瓶绝缘箱夹套温度在110~120?，最低不低于90?，;4.2.3.2送入瓷瓶绝缘箱下部的氮气用蒸汽简接加热温度至90—100?，且流量控制在50~80m3/h.台;4.2.4 接通高压电源:4.2.4.1 送电前确保满足如下条件:4.2.4.1.1电捕焦油器和保护屏蔽的接地电阻不大于4Ω;4.2.4.1.2瓷瓶、电晕极系统用2500V兆欧表测定绝缘电阻值不小于100MΩ;第 2 页共 6 页4.2.4.1.3 一次低压线路及装置用500V兆欧表测定绝缘电阻值不小于0.5MΩ。

电捕焦油器的操作规程范本操作规程第一章总则第一条为了保证电捕焦油器的正常运行和操作人员的安全，制定本操作规程。

第二条本操作规程适用于电捕焦油器的日常操作和维护。

第三条所有电捕焦油器操作人员必须经过专门培训并持有合格证书，方可操作电捕焦油器。

第四条本操作规程应以安全为前提，操作人员不得违反本规程进行操作。

第五条如果发现电捕焦油器出现故障或异常情况，应立即停止操作，并及时向上级报告。

第六条未经允许，任何人不得随意更改电捕焦油器的工作参数和设置。

第七条所有操作人员必须严格遵守本操作规程，不得进行不符合规定的操作。

第二章平时操作规程第八条操作人员在使用电捕焦油器前，应先检查设备是否处于正常工作状态，确认安全后才能进行操作。

第九条操作人员在操作电捕焦油器过程中，应佩戴必要的防护设备，包括防护眼镜、防护手套、防护服等。

第十条操作人员必须熟悉电捕焦油器的各个部件和操作方式，不得进行不熟悉的操作。

第十一条在操作电捕焦油器时，应按照设备使用说明书的要求进行操作，不得随意更改工作模式和参数。

第十二条在操作电捕焦油器时，应注意电压和电流的测量和调整，避免出现电流过大或过小的情况。

第十三条在操作电捕焦油器时，应定期对设备进行清洁和维护，确保设备处于良好的工作状态。

第十四条在操作电捕焦油器时，应格外注意操作平台的安全，避免发生意外事故。

第十五条在操作电捕焦油器时，应定期对设备进行漏电保护和接地检查，确保设备的安全运行。

第十六条在操作电捕焦油器时，应密切关注设备的运行情况，及时发现问题并进行处理。

第十七条在操作电捕焦油器时，应严禁将任何物品放入设备内部，避免导致设备故障或损坏。

第十八条操作人员在操作电捕焦油器结束后，应彻底清理设备，将设备恢复到正常状态。

第三章紧急事故处理规程第十九条在发生设备故障或其他紧急情况时，操作人员应立即停止操作，并及时采取相应措施。

第二十条在发生设备故障或其他紧急情况时，操作人员应立即上报，并按照上级指示进行处理。

电捕焦油器的操作规程范文1. 安全准备- 在进行任何操作之前，确保已经戴上适当的个人防护装备，包括防护眼镜、手套和防护服。

- 检查电捕焦油器的外部，确保其没有明显损坏或泄漏。

- 确保电捕焦油器的电源已经关闭，并且没有与其他电源或设备连接。

2. 安装电捕焦油器- 将电捕焦油器放置在平坦、稳固的表面上，并确保其周围没有可燃物。

- 连接相应的电源线，确保其稳固可靠，接地良好。

- 检查电捕焦油器的进气口、出气口和排污口是否畅通。

3. 启动电捕焦油器- 打开电源，确保电源指示灯亮起。

- 调整电捕焦油器的电流和电压，以适应所要处理的焦油量。

- 根据需要，选择适当的过滤器，并将其安装到电捕焦油器上。

4. 操作电捕焦油器- 将需要处理的焦油缓慢倒入电捕焦油器中，并确保焦油液位不超过电捕焦油器的最大容量。

- 打开电捕焦油器的排污阀门，将废水排放到合适的收集容器中。

- 注意观察电捕焦油器的运行状态，如有异常情况，应立即停止操作并检查原因。

- 定期检查电捕焦油器的过滤器，如有需要，及时更换或清洗。

5. 关闭电捕焦油器- 在使用完毕后，首先关闭电源，将电捕焦油器断开与电源的连接。

- 清洁电捕焦油器的外部，以保持其整洁。

- 将用过的焦油处理安全地处置，遵守相关的废物处理规定。

6. 定期维护- 定期检查电捕焦油器的工作状态，如有发现故障或损坏，应及时维修或更换部件。

- 清洁和保养电捕焦油器的内部和外部，以确保其正常运行。

- 定期清洗和更换过滤器，以确保其过滤效果和操作效率。

电捕焦油器的操作规程范文（二）操作规程一、准备工作1. 确保电捕焦油器的工作环境安全，排除一切可能引起意外的隐患。

2. 检查电捕焦油器的外观是否完好，并确认其各项部件是否正常。

3. 确定工作区域内有足够的通风条件，以保证焦油挥发物及废气能够顺利排出。

二、操作流程1. 将电捕焦油器的电源插头与电源插座插接稳固，确保电源线路连接正常。

2. 按照电捕焦油器的说明书要求，将合适的捕焦油材料放入焦油收集器。

电捕焦油器操作规程1. 引言电捕焦油器是一种用于捕捉和收集工业废气中的焦油的设备。

本操作规程旨在提供操作电捕焦油器的准确方法和安全注意事项，以确保设备的正常运行和工作人员的安全。

2. 设备概述电捕焦油器由主体设备、电源系统、电极系统、废气进出口、焦油收集系统等组成。

主体设备采用内置高压直流电源，通过电极系统产生电场，将废气中的焦油离子化并沉积在集焦板上，最后经收集系统收集焦油。

3. 操作准备在操作电捕焦油器之前，必须进行以下准备工作：- 确保设备的电源接地良好。

- 检查设备的电源线和电极系统是否损坏。

- 清理焦油收集系统，确保通道畅通。

- 准备清洁工具和消毒用品。

4. 操作流程4.1 打开设备•按照设备供应商提供的操作手册，确认电源开关、电压调节开关和温度调节开关处于关闭状态。

•打开电源开关，待设备指示灯点亮后，等待设备预热一段时间。

4.2 设置操作参数•调节电压调节开关，使得设备输出的电压符合实际工艺要求。

•调节温度调节开关，确保设备工作在安全温度范围内。

4.3 试运行•将废气进口与产生焦油的源头连接。

•打开废气进出口阀门，允许废气通过设备。

•观察焦油收集系统，确保焦油能够正常沉积和收集。

4.4 正式运行•将设备移至工作位置，并固定好。

•确保废气进口与产生焦油的源头连接紧密。

•打开电源开关，开始正式运行设备。

•根据工艺要求，定期检查焦油收集系统，并进行清理和维护。

•定期检查电极系统，清除积聚的焦油。

•定期检查电压和温度，确保设备运行在合适的参数范围内。

5. 安全注意事项•操作人员必须穿戴适当的防护设备，包括防护眼镜、防护手套、护目镜等。

•禁止任何未经授权的人员接触设备。

•禁止将有害物质或易燃物质带入设备周围。

•注意设备的散热和通风情况，确保设备正常运行。

•发现设备异常情况时，应及时关闭电源，并进行检修或联系设备维修人员。

6. 维护保养•定期清洁和维护电极系统，避免焦油积聚。

•定期清理焦油收集系统，确保通道畅通。

电捕焦油器操作规程第一章总则第一条为了保证电捕焦油器的正常运行，确保操作人员的人身安全和设备的正常使用，制定本操作规程。

第二条本规程适用于石油化工、化工、医药、冶金等行业中使用电捕焦油器的操作环节。

第三条电捕焦油器操作人员必须经过专业培训并持有相关操作证书。

第四条操作人员必须严格遵守本规程，并按照现场指导人员的要求进行操作。

第五条管理人员负责组织培训、检查和监督操作人员的操作行为，并及时处理操作中出现的问题。

第六条操作人员在操作过程中要全程佩戴防护设备，包括防护眼镜、耳塞、防护手套等，并遵守现场其他安全规定。

第七条操作人员在操作结束后要及时清理现场，保持环境整洁，将设备归位。

第八条操作人员在操作过程中如遇到困难、问题，应及时向现场指导人员报告，不得擅自处理。

第二章操作过程第九条操作人员在操作前要检查电捕焦油器的设备完好性，包括电源、仪表、管线等。

第十条操作人员要检查电捕焦油器的周围环境，确保没有易燃易爆物品和其他危险品。

第十一条操作人员要按照操作指导书的要求进行操作，确保操作的准确性和安全性。

第十二条操作人员在操作过程中要保持清醒状态，不得饮酒、吸烟或进行其他会影响操作安全的活动。

第十三条操作人员要熟悉电捕焦油器的工作原理和操作规程，掌握应急处理措施，以应对突发情况。

第十四条操作人员要熟悉电捕焦油器的各个部件的功能和使用方法，能够熟练操作。

第十五条操作人员要掌握电捕焦油器的维护保养方法，定期进行设备检修和清洗。

第十六条操作人员在操作过程中要及时记录操作数据和操作情况，做好相应的操作记录。

第三章安全注意事项第十七条操作人员在操作前要熟悉电捕焦油器的事故处理和应急救援措施，确保在遇到危险情况时能迅速正确地采取措施。

第十八条操作人员要严格遵守操作规范和操作流程，不得进行违章操作和擅自开启设备。

第十九条操作人员要定期进行设备的维护保养工作，检查防护设备的可靠性，并及时更换损坏的部件。

第二十条操作人员要定期参加安全培训，提高安全意识和操作技能，做到心中有数，安全第一。

电捕焦油器安全技术操作规程第一章总则第一条为了确保电捕焦油器的安全运行，保护工作人员的生命财产安全，提高设备利用率，制定本规程。

第二条电捕焦油器是一种用电力驱动的设备，主要用于捕捉和净化烟气中的焦油烟尘。

在操作过程中，必须严格遵守本规程的各项规定。

第三条所有使用电捕焦油器的工作人员必须经过专业培训，了解设备的结构、原理和操作规程，掌握正确的操作方法和紧急处理措施。

第四条电捕焦油器的操作和维护必须由专业人员进行，不得擅自拆卸或改装设备。

第五条本规程的内容适用于所有电捕焦油器的操作和维护人员，在使用电捕焦油器之前必须阅读并理解本规程的内容。

第二章安全操作第一节操作前准备第六条电捕焦油器的操作人员必须穿戴好劳动防护用品，包括防护眼镜、工作服、防滑鞋等。

操作人员应对设备进行定期维护和检查，确保设备的正常运行。

第七条在操作电捕焦油器之前，必须确保设备已经停止运行，并切断电源。

检查设备是否处于安全状态，如有异常情况必须排除后方可操作。

第八条操作人员必须熟悉设备的结构和工作原理，了解各个部位的作用和连接方式，以便在操作过程中发现异常情况能够及时处理。

第九条在操作电捕焦油器之前，必须检查设备的电气连接是否牢固，电缆是否磨损或老化，如有问题必须及时更换或修理。

第二节操作步骤第十条在操作电捕焦油器之前，必须按照设备操作面板上的操作指示进行操作。

切勿随意调整设备参数，以免影响设备的正常运行。

第十一条在开始操作之前，必须确保设备的加热系统已经预热到设定温度。

操作人员应根据工艺要求，调整设备的温度和压力，在操作过程中对温度和压力进行实时监控。

第十二条在操作电捕焦油器之前，必须先将烟气排放管道与设备连接好，确保烟气能够顺利进入设备。

在操作过程中要定期清理烟道和烟气入口，防止堵塞。

第十三条在操作电捕焦油器时，严禁将有害气体排放到室内或直接排放到大气中，必须采取有效措施进行处理和净化。

第十四条在操作电捕焦油器时，必须注意观察设备的工作状态和运行参数，如发现异常情况必须立即停止操作，并进行必要的处理和维修。

电捕焦油器技术操作规程电捕焦油器是一种常用于工业和燃烧设备中的空气污染控制设备。

操作规程的目的是确保设备正常运行，保证工人的个人安全，保护环境。

1. 设备准备1.1 检查设备是否处于正常状态，是否接通电源，设备是否有异常响声或异味。

1.2 检查设备洁净程度，密封性能是否扣紧。

1.3 清理集塑器中的沉积物，检查电极是否有问题。

1.4 检查灯光、储气罐、氮气管、以及其他设备是否正常工作，并确保备件齐全。

2. 操作程序2.1 启动电捕焦油器按照操作手册的指示开启电捕焦油器的电源。

2.2 调节风速和气流根据物料和气体流量调节风机的风速，并使气流均匀地通过电极或集塑器。

检查压力变化，以确保运行过程中风机没有出现堵塞。

2.3 采取适当的措施减少料层的累积在一定的操作条件下，控制件收集物质的分离和保持分散状态，以保证设备长期高效工作。

2.4 检查电极及收集器上的电压、电流和温度周期性地检查电极及集塑器上的电压、电流和温度。

如果出现异常情况，需要及时维修和更换设备。

2.5 维护设备定期检查所有设备零件，保持设备完好，以最大程度地保障设备的长期稳定运行。

3. 安全操作注意事项3.1 操作人员不得擅自改动电气控制线路。

3.2 操作人员不得在运转中触摸电极或集塑器，避免触电。

需要进行维护或检修操作时，应切断电源。

3.3 启动设备前，操作人员应首先佩戴耳塞、防护眼镜和其他必要的安全设备，同时避免穿戴宽松衣物和布鞋。

3.4 风机等设备在运行时会产生一些噪声，操作人员应尽量减少操作时间和操作次数，以保护噪声对人体的损害。

3.5 操作完成后，应关闭设备、切断电源，并做好设备的安全保护和封存。

同时需要保持设备的清洁和通风。

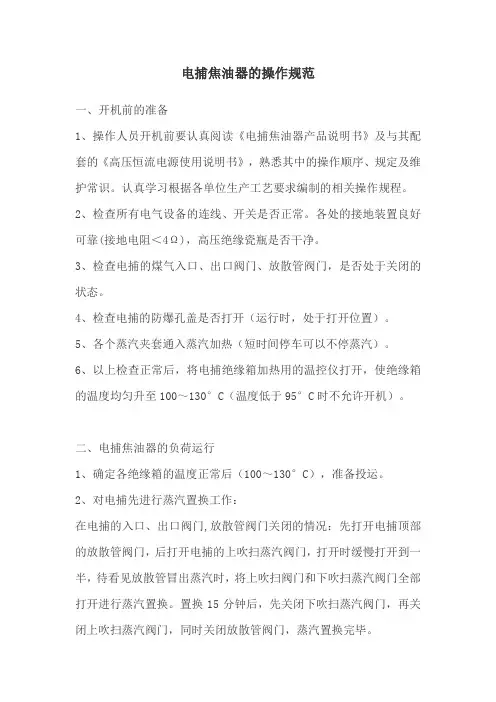

电捕焦油器的操作规范(总7页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.MarchFor personal use only in study and research; not forcommercial use电捕焦油器的操作规范一、开机前的准备1、操作人员开机前要认真阅读《电捕焦油器产品说明书》及与其配套的《高压硅整流电源使用说明书》，熟悉其中的操作顺序、规定及维护常识。

认真学习根据各单位生产工艺要求编制的相关操作规程。

2、检查所有电气设备的连线、开关是否正常。

各处的接地装置良好可靠(接地电阻＜4Ω)，高压绝缘瓷瓶是否干净。

3、检查电捕的煤气入口、出口阀门、放散管阀门，是否处于关闭的状态。

4、检查电捕的防爆孔盖是否打开（运行时，处于打开位置）。

5、各个蒸汽夹套通入蒸汽加热（短时间停车可以不停蒸汽）。

6、以上检查正常后，将电捕绝缘箱加热用的温控仪打开，使绝缘箱的温度均匀升至85～110°C（温度低于85°C时不允许开机）。

二、电捕焦油器的负荷运行1、确定各绝缘箱的温度正常后（85～110°C），准备投运。

2、对电捕先进行蒸汽置换工作：在电捕的入口、出口阀门,放散管阀门关闭的情况：先打开电捕顶部的放散管阀门，后打开电捕的上吹扫蒸汽阀门，打开时缓慢打开到一半，待看见放散管冒出蒸汽时，将上吹扫阀门和下吹扫蒸汽阀门全部打开进行蒸汽置换。

置换15分钟后，先关闭下吹扫蒸汽阀门，再关闭上吹扫蒸汽阀门，同时关闭放散管阀门，蒸汽置换完毕。

注意：（1）进行此项操作要注意阀门漏气和放散管的蒸汽冷却水，防止烫伤。

（2）开蒸汽阀门在电捕的本体温度比较低的时候，应该在开始开小一点，使本体的温度均匀提温，防止急冷急热，引起筒体的焊缝变形开裂。

3、对电捕进行煤气置换工作：a、先关闭旁通管道的旁通阀门，同时打开电捕的入口阀门、打开放散管的阀门（操作时缓关缓开）。

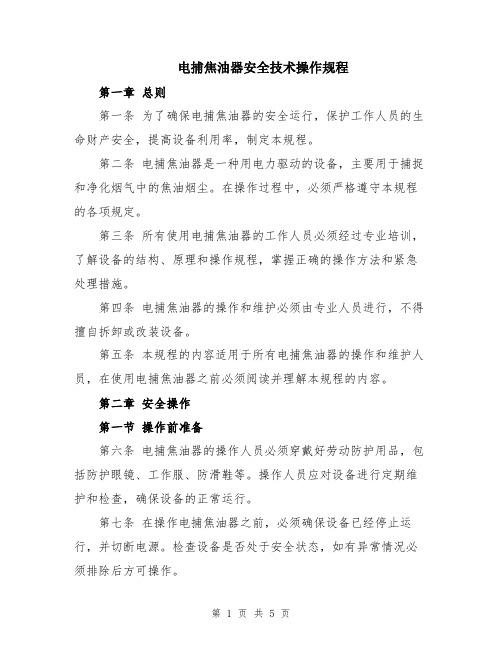

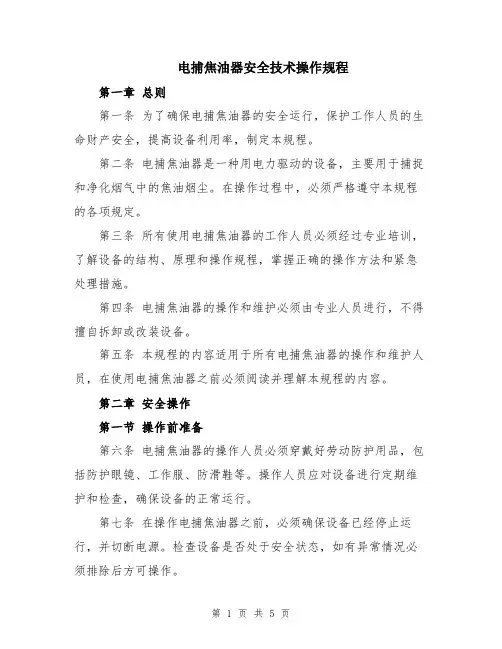

电捕焦油器安全技术操作规程第一章总则第一条为了确保电捕焦油器的安全运行，保护工作人员的生命财产安全，提高设备利用率，制定本规程。

第二条电捕焦油器是一种用电力驱动的设备，主要用于捕捉和净化烟气中的焦油烟尘。

在操作过程中，必须严格遵守本规程的各项规定。

第三条所有使用电捕焦油器的工作人员必须经过专业培训，了解设备的结构、原理和操作规程，掌握正确的操作方法和紧急处理措施。

第四条电捕焦油器的操作和维护必须由专业人员进行，不得擅自拆卸或改装设备。

第五条本规程的内容适用于所有电捕焦油器的操作和维护人员，在使用电捕焦油器之前必须阅读并理解本规程的内容。

第二章安全操作第一节操作前准备第六条电捕焦油器的操作人员必须穿戴好劳动防护用品，包括防护眼镜、工作服、防滑鞋等。

操作人员应对设备进行定期维护和检查，确保设备的正常运行。

第七条在操作电捕焦油器之前，必须确保设备已经停止运行，并切断电源。

检查设备是否处于安全状态，如有异常情况必须排除后方可操作。

第八条操作人员必须熟悉设备的结构和工作原理，了解各个部位的作用和连接方式，以便在操作过程中发现异常情况能够及时处理。

第九条在操作电捕焦油器之前，必须检查设备的电气连接是否牢固，电缆是否磨损或老化，如有问题必须及时更换或修理。

第二节操作步骤第十条在操作电捕焦油器之前，必须按照设备操作面板上的操作指示进行操作。

切勿随意调整设备参数，以免影响设备的正常运行。

第十一条在开始操作之前，必须确保设备的加热系统已经预热到设定温度。

操作人员应根据工艺要求，调整设备的温度和压力，在操作过程中对温度和压力进行实时监控。

第十二条在操作电捕焦油器之前，必须先将烟气排放管道与设备连接好，确保烟气能够顺利进入设备。

在操作过程中要定期清理烟道和烟气入口，防止堵塞。

第十三条在操作电捕焦油器时，严禁将有害气体排放到室内或直接排放到大气中，必须采取有效措施进行处理和净化。

第十四条在操作电捕焦油器时，必须注意观察设备的工作状态和运行参数，如发现异常情况必须立即停止操作，并进行必要的处理和维修。

操作规程编号：LX-FS-A67329 电捕焦油器操作规程标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑电捕焦油器操作规程标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。

资料内容可按真实状况进行条款调整，套用时请仔细阅读。

1、岗位职责1.1经常检查电捕工作电压、电流运行是否正常。

1.2注意检查煤气的温度、压力，电捕的阻力情况。

并及时与化验室取得联系，了解并准确记录氧含量及化验结果。

1.3经常检查电捕排油是否畅通，水封槽排液是否畅通，发现异常情况及时处理。

1.4按要求做好每小时一次的操作记录。

2、基本操作参数2.1电捕焦油器阻力不大于500pa2.2电捕焦油器绝缘箱温度控制在90～110℃2.3电捕焦油器后煤气含焦油量应小于50mg/m32.4电捕焦油器电压应大于10KV3、电捕焦油器正常开车操作3.1新建和大修后的电捕，开工前必须检查各部位是否符合技术要求，塔内无垃圾杂物。

3.2硅整流器空载送电正常，塔体绝缘可靠，经电气专业人员同意使用。

3.3各种仪表、信号装接良好，指示正常，仪表专业人员同意使用。
