日立变频中央空调SET-FREE侧出系列

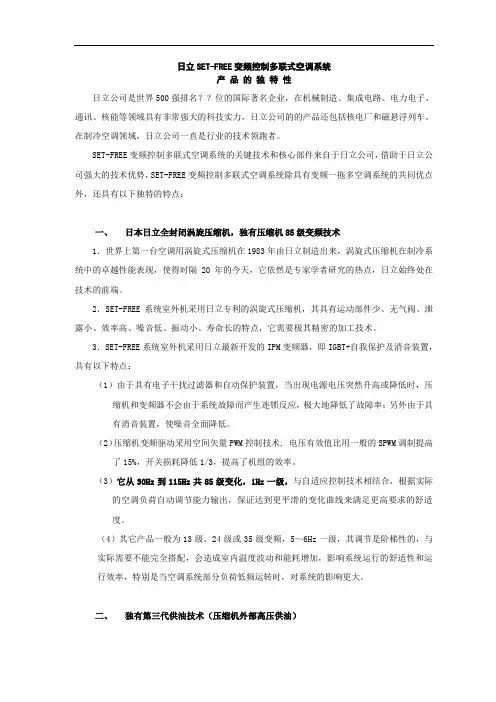

日立SET-FREE变频控制多联式空调系统产品的独特性日立公司是世界500强排名？？位的国际著名企业，在机械制造、集成电路、电力电子、通讯、核能等领域具有非常强大的科技实力，日立公司的的产品还包括核电厂和磁悬浮列车。

在制冷空调领域，日立公司一直是行业的技术领跑者。

SET-FREE变频控制多联式空调系统的关键技术和核心部件来自于日立公司，借助于日立公司强大的技术优势，SET-FREE变频控制多联式空调系统除具有变频一拖多空调系统的共同优点外，还具有以下独特的特点：一、日本日立全封闭涡旋压缩机，独有压缩机85级变频技术1．世界上第一台空调用涡旋式压缩机在1983年由日立制造出来，涡旋式压缩机在制冷系统中的卓越性能表现，使得时隔20年的今天，它依然是专家学者研究的热点，日立始终处在技术的前端。

2．SET-FREE系统室外机采用日立专利的涡旋式压缩机，其具有运动部件少、无气阀、泄露小、效率高、噪音低、振动小、寿命长的特点，它需要极其精密的加工技术。

3．SET-FREE系统室外机采用日立最新开发的IPM变频器，即IGBT+自我保护及消音装置，具有以下特点：（1）由于具有电子干扰过滤器和自动保护装置，当出现电源电压突然升高或降低时，压缩机和变频器不会由于系统故障而产生连锁反应，极大地降低了故障率；另外由于具有消音装置，使噪音全面降低。

（2）压缩机变频驱动采用空间矢量PWM控制技术, 电压有效值比用一般的SPWM调制提高了15%，开关损耗降低1/3，提高了机组的效率。

（3）它从30Hz到115Hz共85级变化，1Hz一级，与自适应控制技术相结合，根据实际的空调负荷自动调节能力输出，保证达到更平滑的变化曲线来满足更高要求的舒适度。

（4）其它产品一般为13级、24级或35级变频，5～6Hz一级，其调节是阶梯性的，与实际需要不能完全搭配，会造成室内温度波动和能耗增加，影响系统运行的舒适性和运行效率，特别是当空调系统部分负荷低频运转时，对系统的影响更大。

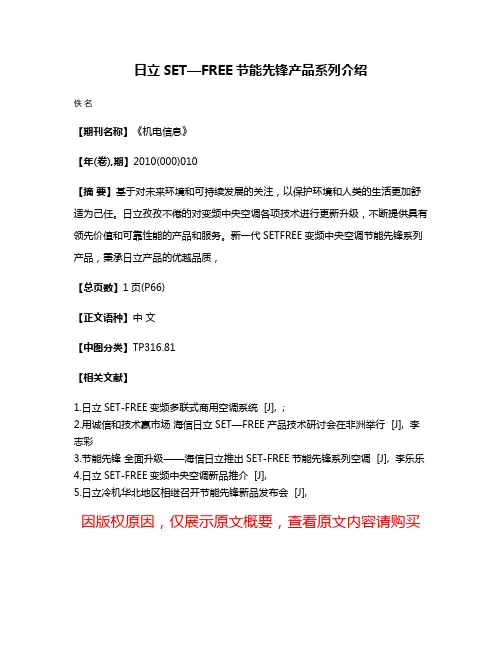

日立SET—FREE节能先锋产品系列介绍
佚名
【期刊名称】《机电信息》
【年(卷),期】2010(000)010
【摘要】基于对未来环境和可持续发展的关注，以保护环境和人类的生活更加舒适为己任。

日立孜孜不倦的对变频中央空调各项技术进行更新升级，不断提供具有领先价值和可靠性能的产品和服务。

新一代SETFREE变频中央空调节能先锋系列产品，秉承日立产品的优越品质，
【总页数】1页(P66)
【正文语种】中文
【中图分类】TP316.81
【相关文献】
1.日立SET-FREE变频多联式商用空调系统 [J], ;
2.用诚信和技术赢市场海信日立SET—FREE产品技术研讨会在非洲举行 [J], 李志彩
3.节能先锋全面升级——海信日立推出SET-FREE节能先锋系列空调 [J], 李乐乐

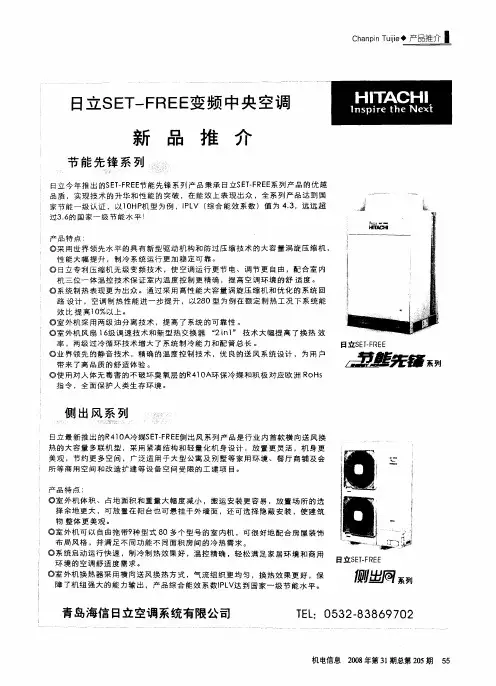

4.日立SET-FREE变频中央空调新品推介 [J],
5.日立冷机华北地区相继召开节能先锋新品发布会 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

日立全直流变频多联机SET-FREE A系列作者：
来源：《机电信息》2020年第01期
产品优势：
（1）日立高能效（APF）喷气增焓直流变频涡旋压缩机，高效强劲运行。

采用日立最新一代直流变频的喷气增焓涡旋压缩机，在实现低温制热能力的同时，保证压缩机运行的可靠与安全，大大提升整機运行的动力与能效，实现强劲制热、节能安全的运行效果。

（2）EVI喷气增焓技术，高效提升低温制热能力。

直接向压缩机喷射所需的气体制冷剂，控制压缩机排气温度维持在合理范围的同时可增加制冷剂质量流量，依托CS变频器控制技术，大幅提升-15～25 ℃工况的低温制热能力。

（3）多核无级变频技术，控温更精准。

采用多套高精度、高效、高可靠性的CS智能变频器控制压缩机、风扇电机，实现多核变频控制，使得控制更灵活、高效、智能。

（4）360°冷媒冷却散热技术，54 ℃高温制冷。

采用高效的冷媒冷却散热技术，采用高性能导热材料360°全包覆盖贴合冷媒铜管，以及进口无铅锡片作为导热垫片，通过高精度电子膨胀阀控制冷却回路的制冷剂流量，更好地给变频主板散热降温冷却，达到对变频模块表面温度的精确控制，从而提升了机组适应更恶劣的室外环境，保证54 ℃极高温室外温度下机组可正常运行。

日立空调SET FREE WS水源变频多联式中央空调SET-FREE WS水源变频多联式中央空调日立水源多联式空调系统成功将水源热泵技术、多联机控制技术、直流变频驱动技术和R410A环保工质等结合在一起，糅合了风冷多联式变频空调和水冷式冷水机组两大类产品的技术优点，通过高效板式换热器和中间介质循环水，利用海洋、土壤、工业废热、城市污水等低品位热源中的热能进行制冷供暖，极大地节约了能源。

< 水源多联机系统图< 适用的水源范围水源多联式空调系统不受常规气候的低温和地理区域的限制，可广泛应用于以下水源工况，也可结合其他能源的利用，如太阳能等新能源。

楼宇水环系统 通常称为水循环系统，冬季通过电或燃气锅炉加热循环水，夏季通过冷却塔将水系统的热量散发出去，以维持系统温度，尤其在过度季，通过热量的转移，实现最大限度的系统节能运行。

利用地下水 开式井水系统直接用地下水提供水系统的负荷。

最大的好处是环路水温是恒定的，通常在12~15℃，适用于地质土壤可以回灌的地区，该系统最大好处是环保、运行成本低。

利用地表水将闭环换热管路安装于靠近建筑物的湖水、池塘等地表水中，通过闭环水与地表水的热交换提供建筑物的热量或散热，湖水的深度及面积非常重要，必须核定是否满足建筑物负荷的需要。

城市污水、中水、工商业废水 废水热源环路系统回收各种低品位废热，是解决建筑热水高能耗的有效途径之一。

该系统可使热泵冷热源温差大为减小，带来显著的节能效果，同时节省大量水资源。

利用土壤源 在地下打孔并埋入塑料复合换热管，通常具有立式或水平式两种，立式适用于可利用面积小，需要深埋管的场合。

水平式适用于具有较大利用面积的场合。

空调系统负荷通过地埋管和土壤交换。

初投资大，运行成本低。

海水资源 海水源环路系统通过海水与水源热泵循环水的热量交换，将海水的低温低位热能资源引入建筑空间实现供暖与制冷。

此系统最大优势在于对资源的高效利用，既不消耗海水，也不对海水造成污染，同时热效率高。

日立SET-FREE 节能先锋系列变频多联式空调室外机特点介绍日立公司是世界500强排名52位的国际著名企业，在机械制造、制冷空调、集成电路、电力电子、通讯、核能等领域具有非常强大的科技实力，日立公司的的产品还包括核电厂和磁悬浮列车。

在制冷空调领域，日立公司一直是行业的技术领跑者。

SET-FREE 节能先锋系列变频多联式空调系统的关键技术和核心部件来自于日立公司，借助于日立公司强大的技术优势，SET-FREE 节能先锋系列不仅具有变频一拖多空调系统的共同优点外，还具有许多独特的特点：一、 SET-FREE 节能先锋系列 室外机 1. 宽广的室外机容量范围外形图如下：2. 领先技术提升产品节能品质全系列产品的空调系统综合能效系数（IPLV ）值远超国家一级节能限定值，达到行业顶级节能水平。

以224型（8HP ）为例，当拖带新型四面出风嵌入式RCI 室内机时，部分负荷工况下IPLV(C)值最高可达5.45。

3. 所有机型均取通过了国家的相关认证，8HP 的室外机取得了CCC 认证。

二、高环保性1.采用R410A环保冷媒日立SET-FREE 节能先锋系列采用R410A新型环保冷媒，ODP（臭氧破坏指数）系数为零,不会破坏臭氧层；直流压缩机、无级变频等技术的应用实现了空调系统的高效节能，变暖影响总当量TEWI减小，有助于防止地球温暖化。

2.积极应对RoHS指令,严格控制有害物质的使用RoHS全称为[电气电子设备禁止使用以下六种有害物质指令],该指令规定在电气电子设备中禁止使用以下六种有害物质[铅、汞、镉、六价铬、聚溴二苯醚（PBDE）和（PBB）]。

日立积极应对RoHS指令，获得了RoHS认证证书，实施了一系列控制有害物质的程序和措施，该指令宗旨在于保护人类健康和保证报废电子电气设备的回收和处理合乎环境要求。

三、涡旋式压缩机1.日立—引领多联机进入涡旋时代●1983年，日立发明制造了世界上第一台空调用涡旋式压缩并拥有专利，20余年涡旋压缩机专业开发制造经验，使其技术更先进，质量更高，可靠性更强；●2003年，日立在业界首推具有内部油分离功能的新型高压腔涡旋压缩机，针对R410A制冷性的高压特性，特别设计了不对称涡旋盘，并强化了轴承结构，将压缩机的效率和可靠性进一步提升；●2008年，日立将世界领先水平的大容量涡旋压缩机应用于SET-FREE节能先锋系列中央空调，能效大幅提升，稳定可靠性更高。

海信日立SET-FREE WS水源变频多联式中央空调日立水源多联式空调系统成功将水源热泵技术、多联机控制技术、直流变频驱动技术和R410A环保工质等结合在一起，糅合了风冷多联式变频空调和水冷式冷水机组两大类产品的技术优点，通过高效板式换热器和中间介质循环水，利用海洋、土壤、工业废热、城市污水等低品位热源中的热能进行制冷供暖，极大地节约了能源。

水源多联机系统图图一：水源多联机系统图适用的水源范围水源多联式空调系统不受常规气候的低温和地理区域的限制，可广泛应用于以下水源工况，也可结合其他能源的利用，如太阳能等新能源。

楼宇水环系统利用地下水通常称为水循环系统，冬季通过电或燃气锅炉加热循环水，夏季通过冷却塔将水系统的热量散发出去，以维持系统温度，尤其在过度季，通过热量的转移，实现最大限度的系统节能运行。

开式井水系统直接用地下水提供水系统的负荷。

最大的好处是环路水温是恒定的，通常在12~15℃，适用于地质土壤可以回灌的地区，该系统最大好处是环保、运行成本低。

利用地表水将闭环换热管路安装于靠近建筑物的湖水、池塘等地表水中，通过闭环水与地表水的热交换提供建筑物的热量或散热，湖水的深度及面积非常重要，必须核定是否满足建筑物负荷的需要。

城市污水、中水、工商业废水废水热源环路系统回收各种低品位废热，是解决建筑热水高能耗的有效途径之一。

该系统可使热泵冷热源温差大为减小，带来显著的节能效果，同时节省大量水资源。

利用土壤源在地下打孔并埋入塑料复合换热管，通常具有立式或水平式两种，立式适用于可利用面积小，需要深埋管的场合。

水平式适用于具有较大利用面积的场合。

空调系统负荷通过地埋管和土壤交换。

初投资大，运行成本低。

海水资源海水源环路系统通过海水与水源热泵循环水的热量交换，将海水的低温低位热能资源引入建筑空间实现供暖与制冷。

此系统最大优势在于对资源的高效利用，既不消耗海水，也不对海水造成污染，同时热效率高。

优势一：高效节能日立SET-FREE WS系列中央空调将变频技术和水源换热节能技术有机融合，通过各环节的优化匹配设计，使制冷和制热在较大的运行范围内均能保持高COP值。
