空气调节用制冷技术第四版

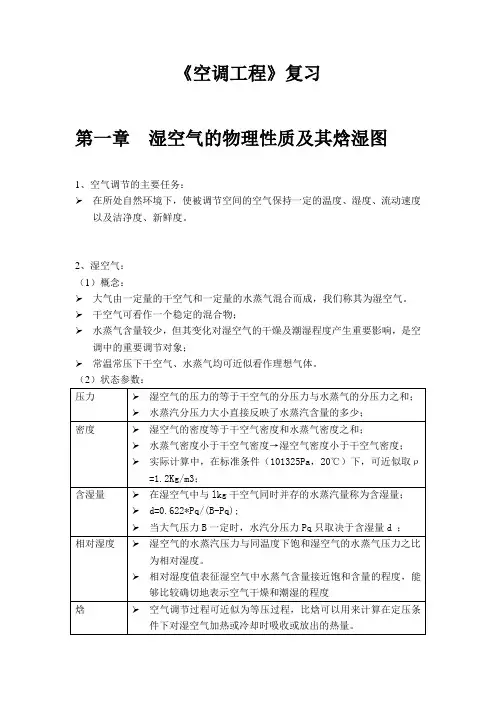

《空调工程》复习第一章湿空气的物理性质及其焓湿图1、空气调节的主要任务：➢在所处自然环境下，使被调节空间的空气保持一定的温度、湿度、流动速度以及洁净度、新鲜度。

2、湿空气：（1）概念：➢大气由一定量的干空气和一定量的水蒸气混合而成，我们称其为湿空气。

➢干空气可看作一个稳定的混合物；➢水蒸气含量较少，但其变化对湿空气的干燥及潮湿程度产生重要影响，是空调中的重要调节对象；➢常温常压下干空气、水蒸气均可近似看作理想气体。

（2）状态参数：3、焓湿图：确定湿空气的状态及其变化过程的方法：公式计算；查表；查焓湿图。

第二章空调负荷计算与送风量1、室内空气计算参数（1）空调室内温湿度指标：（2）人体热平衡：S=M-W-E-R-C（3）人体冷热感的影响因素（6个）：➢干球温度；➢相对湿度；➢平均辐射温度；➢风速；➢衣服热阻；➢人体活动量。

（4）新有效温度ET*：干球温度、相对湿度、风速对人体冷热感影响的一个综合指标。

（5）舒适区：人体感到热舒适的一个空气参数区域，不同实验条件下得到的区域可能不同。

（6）PMV-PPD指标：综合考虑干球温度、相对湿度、平均辐射温度、风速、衣服热阻、人体活动量等6个因素对人体冷热感影响的综合指标➢PMV（预期平均投票）：由人体热平衡原理推出，代表同一环境中绝大多数人的冷热感觉。

➢PPD（预期不满意百分率）：表示对热环境的不满意百分数，通过概率分析方法得到PPD与PMV的关系。

➢我国采暖和空调热舒适性指标宜为：-1≤PMV≤1，PPD=26%.（7）室内空气温湿度计算参数：分两个热舒适等级，参见《公共建筑节能设计标准》。

2、室外空气计算参数（1）室外空气温度的变化规律：气温日变化都是以24h为周期的周期性波动，一般凌晨4、5点最低，下午2、3点最高；气温季节性变化也是呈周期性的，一般一月最冷，7~8月最热。

（2）室外空气相对湿度的变化规律：就一昼夜内的大气而论，含湿量变化不大，可视为定值，则大气的相对湿度变化规律正好与干球温度的变化规律相反。

空气调节（第四版）—基础知识赵荣义范存养薛殿华钱以明编1、在工程上，将只实现内部环境空气温度的调节技术称为，将为保持工业环境有害物质浓度在一定卫生要求范围内的技术称为。

（第1页）供暖或降温；工业通风。

2、空气调节应用于工业及科学实验过程一般称为“空调”，而应用于以人为主的空气环境调节则称为“空调”。

（第2页）工艺性；舒适性。

3、湿空气是指和的混合气体。

（第5页）干空气；水蒸气。

4、根据道尔顿定律，湿空气的压力应等于与之和。

（第5页）干空气的压力；水蒸气的压力。

5、在理论上，是在定压绝热条件下，空气与水直接接触达到稳定热湿平衡时的绝热饱和温度，也称。

（第11页）湿球温度；热力学湿球温度。

6、空调房间冷（热）、湿负荷是确定空调系统和空调设备的基本依据。

（第20页）送风量；容量。

7、在室内外热、湿扰量作用下，某一时刻进入一年恒温恒湿房间内的总热量和湿量称为在该时刻的和。

（第20页）得热量；得湿量。

8、在某一时刻为保持房间恒温恒湿，需向房间供应的冷量称为；为补偿房间失热而需向房间供应的热量称为。

（第20页）冷负荷；热负荷。

9、在某一时刻为保持房间恒温恒湿，需向房间供应的冷量称为；为维持室内相对湿度所需由房间除去或增加的湿量称为。

（第20页）冷负荷；湿负荷。

10、房间冷（热）、湿负荷量的计算必须以室外和室内要求维持的为依据。

（第20页）气象参数；气象条件。

11、空调房间室内温度、湿度通常用两组指标来规定，即和。

（第20页）温度湿度基数；空调精度。

12、室内温、湿度基数是指在空调区域内所需保持的空气与。

（第20页）基准温度；基准相对湿度。

13、根据空调系统所服务对象的不同，可分为空调和空调。

（第20页）舒适性；工艺性。

14、在ISO 7730标准中以PMV—PPD指标来描述和评价热环境。

该指标综合考虑了人体活动强度，衣服热阻（衣着情况），，平均辐射温度，空气流动速度和等六个因素。

（第23页）空气温度；空气湿度。

课程一：空气调节绪论1. 空气调节：①使空气达到所要求的状态②使空气处于正常状态2. 内部受控的空气环境：在某一特定空间（或房间）内，对空气温度、湿度、流动速度及清洁度进行人工调节，以满足人们工作、生活和工艺生产过程的要求。

3. 一定空间内的空气环境一般受到两方面的干扰：一是来自空间内部生产过程、设备及人体等所产生的热、湿和其他有害物的干扰；二是来自空间外部气候变化、太阳辐射及外部空气中的有害物的干扰。

4. 技术手段：采用换气的方法保证内部环境的空气新鲜；采用热、湿交换的方法保证内部环境的温、湿度；采用净化的方法保证空气的清洁度。

（置换、热质交换和净化过程）5. 工艺性空调和舒适型空调答：根据空调系统所服务对象的不同可分为工艺性空调和舒适型空调。

① 工艺性空调：空气调节应用与工业及科学实验过程。

② 舒适型空调：应用于以人为主的空气环境调节。

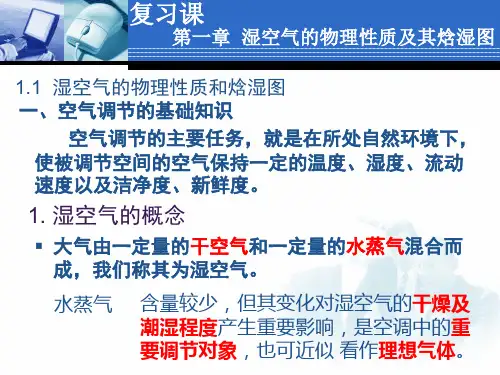

第一章湿空气的物理性质及其焓湿图章节概要：内容一：知识点总结1. 湿空气=干空气=水蒸气A. 饱和空气：干空气+干饱和空气B. 过饱和空气：干空气+湿饱和空气C. 不饱和空气：干空气+过热蒸汽2. 在常温下干空气被视为理想气体，不饱和湿空气中的水蒸气一直处于过热状态。

3. 标准状况下，湿空气的密度比干空气小（水蒸气分压力上升，湿空气密度减小）。

4. 相对湿度可以反映空气的干燥程度。

5. 相对湿度与含湿量的关系（书7页）。

6. 湿空气的焰.：1 io7. 画图：湿空气的焓湿图、露点温度、湿球温度。

8. 湿空气的状态变化，四个典型过程的实现。

9. 道尔顿定律匕’卩：10. 在一定大气压力B下，d仅与糾有关，I订越大，d越大。

11. 空气进行热湿交换的过程中，温差是热交换的推动力，而水蒸气的压力差则是质（湿）交换的推动力。

内容二：课后习题答案1•试解释用1KG干空气作为湿空气参数度量单位基础的原因。

答：因为大气（湿空气）是由干空气和一定量的水蒸气混合而成的。

干空气的成分是氮、氧、氩、及其他微量气体，多数成分比较稳定，少数随季节变化有所波动，但从总体上可将干空气作为一个稳定的混合物来看待。

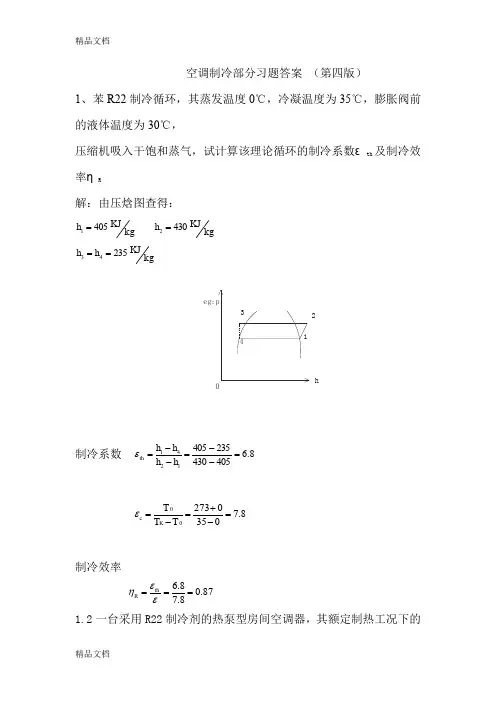

空调制冷部分习题答案 （第四版）1、苯R22制冷循环，其蒸发温度0℃，冷凝温度为35℃，膨胀阀前的液体温度为30℃，压缩机吸入干饱和蒸气，试计算该理论循环的制冷系数εth及制冷效率ηR解：由压焓图查得：kg KJh 4051= kgKJ h 4302= kgKJh h 23543==eg:ph3214制冷系数 8.64054302354051241=--=--=h h h h th ε 8.7035027300=-+=-=T T T K c ε 制冷效率 87.08.78.6===εεηth R 1.2一台采用R22制冷剂的热泵型房间空调器，其额定制热工况下的蒸发制温度为3℃，其冷凝温度为50℃，再冷度和过热度公别为3℃和5℃，当额定制热量为2800W ，压缩机的总效率（e d m i ηηηη）和容积效率（v η）分别为0.7和0.9时，请问需选用多大的理论输气量h V 的压缩机？其制热COP 是多少？ 解:根据压焓图可知: MPa P K 2=MPa P 55.00= kg m v 310435.0= kg KJ h 4101= 3123m kg =ρkg KJ h 4452= kg KJ h h 26043== 制冷剂质量流量s kg h h q M rKR 0151.01858.28.232==-==φ制冷剂体积流量sm V M V R R 3100066.00435.00151.0=⨯=⋅=s m V V v Rh 3000733.09.000066.0===∴η理论输气量 7.01,7.0===e m i d e d m i ηηηηηηηη则取压缩机总效率又 kw h h M P R th 529.0)410445(0151.0)(12=-⨯=-=压缩机理论耗功率 293.5529.08.2===∴thkth P φμ理论制热系数 71.3293.57.0=⨯=⋅=∴th e m i COP μηηη1.6如图所示的R22G 一级节流、中间不完全冷却双级压缩式制冷循环中，其冷凝温度为35℃，蒸发温度-38℃，膨胀阀2前的液体温度为30℃，膨胀1前的液体温度为0℃，低压级压缩机的吸气过热度为5℃。

ηR=εthε=6.87.8= 0.871.2 一台采用 R22 制冷剂的热泵型房间空调器，其额定制热工况下的蒸发制温度为 3℃，其冷凝温度为 50℃，再冷度和过热度公别为3℃和 5℃，当额定制热量为 2800W ，压缩机的总效率（ηi ηm ηd ηe ）和容积效率（ηv ）分别为 0.7 和 0.9 时，请问需选用多大的理论输气量V h 的压缩机？其制热 COP 是多少？ 解:根据压焓图可知:P K = 2MPaP = 0.55MPa v 1 = 0.0435 m3kgh 1 = 410 KJh 2 = 445 KJkgkgρ1 = 23 kgm 3h 3 = h 4 = 260 KJkg制冷剂质量流量MR =φKq r=2.8h2- h3=2.8185= 0.0151kgs（1）压焓图： 表⎧⎨0 h - h 7P 0 = 0.115MPa ⎩ P k = 1.36MPa（2）中间压力 P m = P P k= 0.115⨯1.36 = 0.395MPa（3）中冷器热平衡 M rc = (h 5 - h 7 ) = M rb (h 9 - h 6 ),Φ0Mrc =h 1 - h 8M rb = h 5 - h 7 h 9 - h 6 ⋅ M rcQ M rH = M rb + M rc = M rc (1+h 5 - h 7 h 9 -h 6) = φ0 h 1 - h 8 (1+ 5h 9 -h 6 )实际输气量分别为V rl ' = M rc ⋅ν1V rH = M rH ⋅ν 3状态 9 与状态 2 混和得到总 3， M rl ⋅ h 2 + M rb ⋅ h 9 = (M rl + M rb ) ⋅ h 3（4）理论耗功率：P th ⋅l = M rl (h 2 - h 1)P th ⋅H = M rH (h 4 - h 3 )3.1 在单级蒸气压缩制冷系统中，忽略冷凝器和蒸发器的沿程阻力和局部阻力，已知：压缩机的电机频率为 50Hz 时的理论输气量V h=0.1 m 3s，容积效率ηv=0.8,压缩过程的指示效率ηi=0.9且ηmηdηe=0.85;其它条件如图所示（图中1→2s与5→6s为等熵压缩过程）。

空调制冷部分习题答案 （第四版）1、苯R22制冷循环，其蒸发温度0℃，冷凝温度为35℃，膨胀阀前的液体温度为30℃，压缩机吸入干饱和蒸气，试计算该理论循环的制冷系数εth及制冷效率ηR解：由压焓图查得：kg KJh 4051= kgKJ h 4302= kgKJh h 23543==eg:ph3214制冷系数 8.64054302354051241=--=--=h h h h th ε 8.7035027300=-+=-=T T T K c ε 制冷效率 87.08.78.6===εεηth R 1.2一台采用R22制冷剂的热泵型房间空调器，其额定制热工况下的蒸发制温度为3℃，其冷凝温度为50℃，再冷度和过热度公别为3℃和5℃，当额定制热量为2800W ，压缩机的总效率（e d m i ηηηη）和容积效率（v η）分别为0.7和0.9时，请问需选用多大的理论输气量h V 的压缩机？其制热COP 是多少？ 解:根据压焓图可知: MPa P K 2=MPa P 55.00= kg m v 310435.0= kg KJ h 4101= 3123m kg =ρkg KJ h 4452= kg KJ h h 26043== 制冷剂质量流量s kg h h q M rKR 0151.01858.28.232==-==φ制冷剂体积流量sm V M V R R 3100066.00435.00151.0=⨯=⋅=s m V V v Rh 3000733.09.000066.0===∴η理论输气量 7.01,7.0===e m i d e d m i ηηηηηηηη则取压缩机总效率又 kw h h M P R th 529.0)410445(0151.0)(12=-⨯=-=压缩机理论耗功率 293.5529.08.2===∴thkth P φμ理论制热系数 71.3293.57.0=⨯=⋅=∴th e m i COP μηηη1.6如图所示的R22G 一级节流、中间不完全冷却双级压缩式制冷循环中，其冷凝温度为35℃，蒸发温度-38℃，膨胀阀2前的液体温度为30℃，膨胀1前的液体温度为0℃，低压级压缩机的吸气过热度为5℃。

课程一：空气调节绪论1.空气调节：①使空气达到所要求的状态②使空气处于正常状态2.内部受控的空气环境：在某一特定空间（或房间）内，对空气温度、湿度、流动速度及清洁度进行人工调节，以满足人们工作、生活和工艺生产过程的要求。

3.一定空间内的空气环境一般受到两方面的干扰：一是来自空间内部生产过程、设备及人体等所产生的热、湿和其他有害物的干扰；二是来自空间外部气候变化、太阳辐射及外部空气中的有害物的干扰。

4.技术手段：采用换气的方法保证内部环境的空气新鲜；采用热、湿交换的方法保证内部环境的温、湿度；采用净化的方法保证空气的清洁度。

（置换、热质交换和净化过程）5.工艺性空调和舒适型空调？答：根据空调系统所服务对象的不同可分为工艺性空调和舒适型空调。

①工艺性空调：空气调节应用与工业及科学实验过程。

②舒适型空调：应用于以人为主的空气环境调节。

第一章湿空气的物理性质及其焓湿图章节概要：内容一：知识点总结1.湿空气=干空气=水蒸气A.饱和空气：干空气+干饱和空气B.过饱和空气：干空气+湿饱和空气C.不饱和空气：干空气+过热蒸汽2.在常温下干空气被视为理想气体，不饱和湿空气中的水蒸气一直处于过热状态。

3.标准状况下，湿空气的密度比干空气小（水蒸气分压力上升，湿空气密度减小）。

4.相对湿度可以反映空气的干燥程度。

5.相对湿度与含湿量的关系（书7页）。

6.湿空气的焓h=ℎℎ+dℎℎ。

7.画图：湿空气的焓湿图、露点温度、湿球温度。

8.湿空气的状态变化，四个典型过程的实现。

9.道尔顿定律B=ℎℎ+ℎℎ。

10.在一定大气压力B下，d仅与ℎℎ有关，ℎℎ越大，d越大。

11.空气进行热湿交换的过程中，温差是热交换的推动力，而水蒸气的压力差则是质（湿）交换的推动力。

内容二：课后习题答案1.试解释用1KG干空气作为湿空气参数度量单位基础的原因。

答：因为大气（湿空气）是由干空气和一定量的水蒸气混合而成的。

干空气的成分是氮、氧、氩、及其他微量气体，多数成分比较稳定，少数随季节变化有所波动，但从总体上可将干空气作为一个稳定的混合物来看待。

课程一:空气调节绪论1.空气调节:①使空气达到所要求得状态②使空气处于正常状态2.内部受控得空气环境:在某一特定空间(或房间)内,对空气温度、湿度、流动速度及清洁度进行人工调节,以满足人们工作、生活与工艺生产过程得要求。

3.一定空间内得空气环境一般受到两方面得干扰:一就是来自空间内部生产过程、设备及人体等所产生得热、湿与其她有害物得干扰;二就是来自空间外部气候变化、太阳辐射及外部空气中得有害物得干扰。

4.技术手段:采用换气得方法保证内部环境得空气新鲜;采用热、湿交换得方法保证内部环境得温、湿度;采用净化得方法保证空气得清洁度。

(置换、热质交换与净化过程)5.工艺性空调与舒适型空调？答:根据空调系统所服务对象得不同可分为工艺性空调与舒适型空调。

①工艺性空调:空气调节应用与工业及科学实验过程。

②舒适型空调:应用于以人为主得空气环境调节。

第一章湿空气得物理性质及其焓湿图章节概要:内容一:知识点总结1.湿空气=干空气=水蒸气A.饱与空气:干空气+干饱与空气B.过饱与空气:干空气+湿饱与空气C.不饱与空气:干空气+过热蒸汽2.在常温下干空气被视为理想气体,不饱与湿空气中得水蒸气一直处于过热状态。

3.标准状况下,湿空气得密度比干空气小(水蒸气分压力上升,湿空气密度减小)。

4.相对湿度可以反映空气得干燥程度。

5.相对湿度与含湿量得关系(书7页)。

6.湿空气得焓。

7.画图:湿空气得焓湿图、露点温度、湿球温度。

8.湿空气得状态变化,四个典型过程得实现。

9.道尔顿定律。

10.在一定大气压力B下,d仅与有关,越大,d越大。

11.空气进行热湿交换得过程中,温差就是热交换得推动力,而水蒸气得压力差则就是质(湿)交换得推动力。

内容二:课后习题答案1、试解释用1KG干空气作为湿空气参数度量单位基础得原因。

答:因为大气(湿空气)就是由干空气与一定量得水蒸气混合而成得。

干空气得成分就是氮、氧、氩、及其她微量气体,多数成分比较稳定,少数随季节变化有所波动,但从总体上可将干空气作为一个稳定得混合物来瞧待。

空气调节第四版pdf•空气调节基本概念与原理•空气调节负荷计算与设备选型•空气处理设备与系统设计•空调水系统与制冷机组介绍•空调系统自动控制与运行管理•空调系统节能、环保与舒适性评估目录CONTENT01空气调节基本概念与原理空气调节定义及目的定义空气调节是对某一房间或空间内的温度、湿度、洁净度和空气流动速度进行调节与控制，以满足人体舒适或工艺过程的要求。

目的提供舒适、健康的室内环境，保护生产设备、产品等不受外界环境影响，保证生产过程的正常进行。

提供空气调节系统所需的冷量和热量，如锅炉、冷水机组等。

冷热源对空气进行过滤、加热、冷却、加湿、减湿等处理，以满足送风要求。

空气处理设备提供空气流动的动力，将处理后的空气送入室内，并将室内空气排出。

通风机将冷热源、空气处理设备和通风机等连接在一起，构成完整的空气调节系统。

管道系统空气调节系统组成要素空气处理过程与原理空气处理过程包括空气的加热、冷却、加湿、减湿、过滤等处理过程，以满足送风要求。

空气处理原理根据热力学原理，通过消耗一定的能量，将空气从一种状态转变为另一种状态，以满足人体舒适或工艺过程的要求。

舒适性空调与工艺性空调舒适性空调以人体舒适为主要目的，调节室内温度、湿度、空气流动速度等，创造舒适、健康的室内环境。

工艺性空调以满足生产工艺要求为主要目的，对温度、湿度、洁净度等参数进行精确控制，保证生产过程的正常进行和产品质量的稳定。

02空气调节负荷计算与设备选型包括干球温度、湿球温度、大气压力等，这些参数对于空调系统的设计和运行具有重要影响。

室外空气设计参数室内空气设计参数参数的确定方法根据建筑使用功能、人体舒适度和节能要求等确定，包括温度、湿度、新风量等。

通过查阅相关规范、标准或利用气象数据、建筑热工性能模拟等手段来确定设计参数。

030201室内外空气设计参数确定负荷计算方法及步骤负荷计算的目的确定空调系统需要承担的冷、热负荷及湿负荷，为设备选型和系统设计提供依据。

空气调节用制冷技术第四版《制冷技术与应用》复习题一．填空题1、制冷是指用（）的方法将（）的热量移向周围环境介质，使其达到低于环境介质的温度，并在所需时间内维持一定的低温。

2、最简单的制冷机由（）、（）、（）和（）四个部件并依次用管道连成封闭的系统所组成。

3、蒸气放大式空调以消耗（）为补偿条件，利用制冷剂的（）将热量从低温物体托付给高温环境介质。

4、节流前液体制冷剂的过冷会使循环的单位质量制冷量（）；单位理论压缩功（）。

5、制冷机的工作参数，即（）、（）、（）、（），常称为制冷机的运行工况。

6、在溴化锂吸收式空调装置中，制冷剂为（），吸收剂为（）。

7、活塞式压缩机按密封方式可分为（）、（）和（）三类。

8、活塞式压缩机的输气系数受（）、（）、（）、（）影响。

9、壳管式冷凝器管束内流动（），管间流动（）。

10、空调用制冷系统中，水管系统包含（）系统和（）系统。

11、制冷剂氨的代号为（），cf2cl2的代号为（）。

12、溴化锂吸收式制冷系统中，（）是制冷剂，（）是吸收剂。

13、空调装置中常用的节流机构存有手动膨胀阀、浮球式膨胀阀、（）和（）。

14、制冷循环中，压缩机内进行的是（）过程，膨胀阀中进行的是（）过程。

15、节流前液体制冷剂的四氟肼可以并使循环的单位质量制冷量（）；单位理论压缩功（）。

16、按制冷剂供液方式，可以将蒸发器分成（）、（）、循环式和淋激式四种。

17、为了防止湿蒸汽进入压缩机造成（）现象，压缩机的吸气要有一定的（）。

18、制冷机的工作参数，即为冷却温度、冷凝温度、（）和（），常称作制冷机的运转工况。

19、选择制冷剂时，临界温度要（）一些，以便于用一般的环境介质进行冷凝，凝固温度要（）一些，以便获得较低的蒸发温度。

20、实际制冷循环的制冷系数与逆卡诺循环的制冷系数之比称为（），压缩机实际输气量与理论输气量的比值称作（）。

21、冰箱的制冷过程就是从（）中取出热量并转移到（）中去。

22、制冷剂氨的代号为（），chf2cl的代号为（）。

空气调节用制冷技术第四版教学设计课程背景随着经济的不断发展和生活水平的提高，人们对生活品质的要求也越来越高。

在炎热的夏季，空调成为了人们必不可少的生活用品。

由于空调的种类繁多，对于制冷技术的理解也有所不同。

本课程将为学生讲解空气调节用制冷机技术，帮助学生更好地了解现代空调技术的基本原理。

课程目标通过本次课程的学习，学生将会：1.掌握空气调节用制冷技术的基本原理；2.了解空气调节制冷机组的结构和工作原理；3.掌握空调系统的选型和安装方法；4.了解空气调节系统的维护和保养方法。

课程内容第一章：空调简介在本章中，我们将讲解空调的基本概念和分类，学生将了解空调的一些基本定义和分类，包括各种空调的特点、优缺点。

第二章：空气调节用制冷机组本章将主要介绍空气调节用的制冷机组。

学生将会学习制冷机的分类、结构、工作原理、以及制冷机组的选型等相关知识。

第三章：空调系统组成与选型在本章中，我们将学习空调系统的组成和选型。

包括冷凝器、蒸发器、压缩机、膨胀阀、制冷剂等组成部分的性质和作用，以及如何根据不同的需求选型合适的空调系统。

第四章：空调系统的安装本章将主要介绍空调系统的安装和调试方法，包括工程前期准备、安装位置的选择、管道的安装、电气连线等操作。

第五章：空调维护和保养在本章中，我们将学习空调系统的维护和保养方法，学生将学习如何对空调进行日常维护和保养，以延长空调的使用寿命。

教学方法课堂讲解与实际操作相结合，教师将结合视频资料和实物展示，通过案例教学的方式进行知识点的传授和概念的解释，学生还将参与现场操作，进一步加深对空调制冷技术的理解。

教学评估通过测试和课堂表现考核学生对空气调节用制冷技术的掌握程度。

也可以结合课程论文，要求学生撰写论文，总结本课程学习内容并加以扩展。
