时钟电路的设计及测试

时钟电路设计概述-数字电路设计本⽂⼀般性地讲解了数字电路设计中的时钟电路设计，包括有源晶振，⽆源晶振，时钟缓冲器，并探讨了有关EMC，端接电阻和信号完整性的设计要点，设计经验来⾃于⽣花通信（Signalsky）的数字电路设计⼯程师。

时钟信号产⽣电路先看图1中的两个时钟电路，不⽤我说，相信读者⼀眼就可以看得出来，左边的那个是有源晶振电路，右边的是⽆源晶振电路。

图1 两个时钟电路振荡器就是可以产⽣⼀定频率的交变电流信号的电路晶体振荡器，简称晶振，是利⽤了晶体的压电效应制造的，当在晶⽚的两⾯上加交变电压时，晶⽚会反复的机械变形⽽产⽣振动，⽽这种机械振动⼜会反过来产⽣交变电压。

当外加交变电压的频率为某⼀特定值时，振幅明显加⼤，⽐其它频率下的振幅⼤得附加外部时钟电路，⼀般是⼀个放⼤反馈电路，只有⼀⽚晶振是不能实现震荡的多，产⽣共振，这种现象称为压电谐。

晶振相对于钟振⽽⾔其缺陷是信号质量较差，通常需要精确匹配外围电路（⽤于信号匹配的电容、电感、电阻等），更换不同频率的晶体时周边配置电路需要做相应的调整。

如果把完整的带晶体的振荡电路集成在⼀块，可能再加点其它控制功能集成到⼀起，封装好，引⼏个脚出来，这就是有源晶振，时钟振荡器，或简称钟振。

英⽂叫Oscillator，⽽晶体则是Crystal。

可以说Oscillator是Crystal经过深加⼯的产品，⽽Crystal是原材料。

好多钟振⼀般还要做⼀些温度补偿电路在⾥⾯。

让振荡频率能更加准确。

相对于⽆源晶体，有源晶振的缺陷是其信号电平是固定的，需要选择好合适输出电平，灵活性较差，⽽且价格⾼。

典型⽆源晶振电路图2是典型的⽆源晶振电路。

图2 典型的⽆源晶振电路与晶振并联的电阻的作⽤与晶振并联的电阻R4是反馈电阻，是为了保证反相器输⼊端的⼯作点电压在VDD/2，这样在振荡信号反馈在输⼊端时，能保证反相器⼯作在适当的⼯作区。

虽然去掉该电阻时，振荡电路仍⼯作了。

但是如果从⽰波器看振荡波形就会不⼀致了，⽽且可能会造成振荡电路因⼯作点不合适⽽停振。

时钟电路的基本原理与设计方法时钟电路是现代电子设备中的重要组成部分，用来提供精确的时间信息。

它不仅在我们的日常生活中起着关键的作用，也在许多技术领域中被广泛应用。

本文将探讨时钟电路的基本原理与设计方法。

一、时钟电路的基本原理时钟电路的核心是一种稳定的振荡器。

振荡器可以产生一个周期性的信号，被称为时钟信号，用来同步电子设备中的各个功能模块。

在数字电子系统中，时钟信号决定了数据在各个组件之间的传输时机，保证系统的正常运行。

常见的时钟电路有晶体振荡器和RC振荡器。

晶体振荡器利用晶体的机械振荡特性产生时钟信号，具有高稳定性和准确性。

它的工作原理是将晶体与放大器和反馈电路相连接，通过反馈使晶体保持振荡。

RC振荡器则利用电容和电阻构成的振荡回路产生时钟信号，相对简单但稳定性较差。

二、时钟电路的设计方法时钟电路的设计需要考虑几个关键因素：频率稳定性、抖动和功耗。

频率稳定性是指时钟信号的频率变化程度，影响着数据传输的准确性。

为了提高频率稳定性，可以使用温度补偿技术、使用高质量的晶体材料和优化反馈电路。

抖动是指时钟信号周期内的波动，越小越好。

抖动过大会导致数据传输错误。

减小抖动的方法包括优化振荡回路、减小噪声和改善电源稳定性。

功耗在现代电子设备中至关重要。

为了降低功耗，可以使用低功耗晶体振荡器、优化电路结构和使用节能材料。

时钟电路的设计还需要考虑集成度和端口接口。

高集成度的时钟电路可以减小尺寸和功耗，提高信号质量。

端口接口要与其他数字电路兼容，确保可靠的数据传输。

三、时钟电路的应用时钟电路在各个领域都有着广泛的应用。

在计算机中，时钟电路用于同步处理器和内存，确保数据的准确传输。

在通信系统中，时钟电路用于同步不同设备之间的工作。

在测量设备中，时钟电路用于精确测量和同步数据。

在消费电子产品中，时钟电路用于控制音频和视频的播放。

时钟电路在现代技术发展中具有重要地位。

随着电子设备的不断进化，对时钟电路的要求也越来越高。

设计师们不断努力创新，提出新的设计方法和技术，以满足不同应用需求。

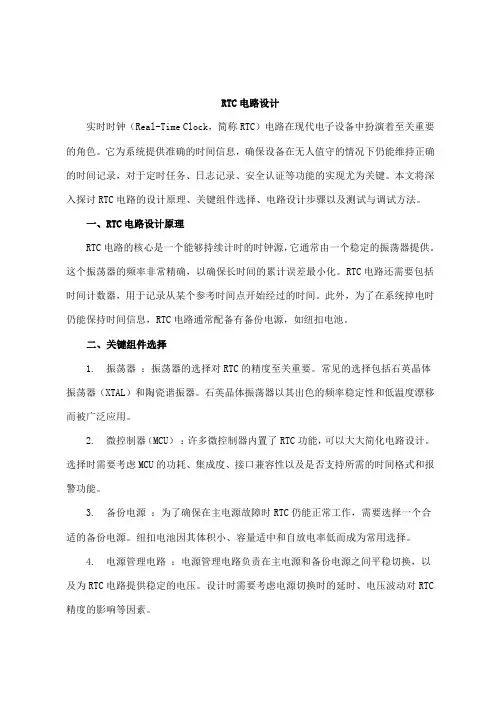

RTC电路设计实时时钟（Real-Time Clock，简称RTC）电路在现代电子设备中扮演着至关重要的角色。

它为系统提供准确的时间信息，确保设备在无人值守的情况下仍能维持正确的时间记录，对于定时任务、日志记录、安全认证等功能的实现尤为关键。

本文将深入探讨RTC电路的设计原理、关键组件选择、电路设计步骤以及测试与调试方法。

一、RTC电路设计原理RTC电路的核心是一个能够持续计时的时钟源，它通常由一个稳定的振荡器提供。

这个振荡器的频率非常精确，以确保长时间的累计误差最小化。

RTC电路还需要包括时间计数器，用于记录从某个参考时间点开始经过的时间。

此外，为了在系统掉电时仍能保持时间信息，RTC电路通常配备有备份电源，如纽扣电池。

二、关键组件选择1. 振荡器：振荡器的选择对RTC的精度至关重要。

常见的选择包括石英晶体振荡器（XTAL）和陶瓷谐振器。

石英晶体振荡器以其出色的频率稳定性和低温度漂移而被广泛应用。

2. 微控制器（MCU）：许多微控制器内置了RTC功能，可以大大简化电路设计。

选择时需要考虑MCU的功耗、集成度、接口兼容性以及是否支持所需的时间格式和报警功能。

3. 备份电源：为了确保在主电源故障时RTC仍能正常工作，需要选择一个合适的备份电源。

纽扣电池因其体积小、容量适中和自放电率低而成为常用选择。

4. 电源管理电路：电源管理电路负责在主电源和备份电源之间平稳切换，以及为RTC电路提供稳定的电压。

设计时需要考虑电源切换时的延时、电压波动对RTC 精度的影响等因素。

三、电路设计步骤1. 确定需求：明确RTC电路需要满足的精度、功耗、接口等要求。

2. 选择振荡器：根据精度要求和成本考虑选择合适的振荡器类型。

3. 选择MCU ：选择一个内置RTC功能且满足其他系统需求的MCU。

4. 设计电源管理电路：确保在主电源故障时能迅速切换到备份电源，并在主电源恢复时平稳切换回主电源供电。

5. 布局与布线：在PCB布局时，要注意将振荡器放置在靠近MCU的位置，以减小信号传输延迟和噪声干扰。

数字时钟设计实验报告一、设计要求：设计一个24小时制的数字时钟。

要求：计时、显示精度到秒；有校时功能。

采用中小规模集成电路设计。

发挥：增加闹钟功能。

二、设计方案：由秒时钟信号发生器、计时电路和校时电路构成电路。

秒时钟信号发生器可由振荡器和分频器构成。

计时电路中采用两个60进制计数器分别完成秒计时和分计时；24进制计数器完成时计时；采用译码器将计数器的输出译码后送七段数码管显示。

校时电路采用开关控制时、分、秒计数器的时钟信号为校时脉冲以完成校时。

三、电路框图：图一数字时钟电路框图四、电路原理图：（一）秒脉冲信号发生器秒脉冲信号发生器是数字电子钟的核心部分，它的精度和稳定度决定了数字钟的质量。

由振荡器与分频器组合产生秒脉冲信号。

振荡器: 通常用555定时器与RC构成的多谐振荡器，经过调整输出1000Hz脉冲。

分频器: 分频器功能主要有两个，一是产生标准秒脉冲信号，一是提供功能扩展电路所需要的信号，选用三片74LS290进行级联，因为每片为1/10分频器，三片级联好获得1Hz标准秒脉冲。

其电路图如下：译码器译码器译码器时计数器分计数器秒计数器校时电路秒信号发生器图二秒脉冲信号发生器（二）秒、分、时计时器电路设计秒、分计数器为60进制计数器，小时计数器为24进制计数器。

60进制——秒计数器秒的个位部分为逢十进一，十位部分为逢六进一，从而共同完成60进制计数器。

当计数到59时清零并重新开始计数。

秒的个位部分的设计：利用十进制计数器CD40110设计10进制计数器显示秒的个位。

个位计数器由0增加到9时产生进位，连在十位部计数器脉冲输入端CP，从而实现10进制计数和进位功能。

利用74LS161和74LS11设计6进制计数器显示秒的十位，当十位计数器由0增加到5时利用74LS11与门产生一个高电平接到个位、十位的CD40110的清零端，同时产生一个脉冲给分的个位。

其电路图如下：图三 60进制--秒计数电路60进制——分计数电路分的个位部分为逢十进一，十位部分为逢六进一，从而共同完成60进制计数器。

一、概述本次设计以AT89C51单片机芯片为核心，辅以必要的外围电路，设计了一个简易的电子时钟并且利用单片机自身的定时计数器，使LED 按照一定的时间间隔闪烁，闪烁时间间隔不小于1秒。

在硬件方面，除了CPU 外，使用七段数码管来进行动态扫描。

通过数码管能够比较准确显示时，分，LED 一闪一灭显示秒，设计方面采用C 语言编程，整个电子时钟能完成时间的显示，手动复位等功能。

本系统是基于AT89C51单片机设计的一个具有显示的数字实时时钟的发光二极管，该系统同事具有硬件设计简单，工作稳定性高，价格低廉等优点。

数字单片机的技术进步反应在内部结构，功率消耗，外部电压等级以及制造工艺上。

二、方案论证利用单片机自身的定时计数器，使LED 发光二极管按照一定的时间间隔闪烁，闪烁时间间隔不小于1秒。

方案一：采用AT89C51单片机来做LED 时间闪烁电路，其方案原理框图如下图1所示。

图1 打片机控制设计时钟电路的原理框图方案二：采用电子电路装置安装，其原理框图如下图2所示。

图2 电子电路控制设计时钟电路原理图时钟电路A T89C51 单片机 复位电路按键控制电路LED 显示电路直流5V 电源电路振荡电路控制电路计数器译码器LED 显示电路本设计采用的是方案一，AT89C51单片机构成的数码管显示时钟，硬件设计简单，工作稳定性高，性价比高比较合适。

三、电路设计1.程序流程图程序总体结构示意流程图如下图3所示。

程序从开始运行，设计要求为1秒的闪烁间隔，内容包括了开关中断子程序，以及总体流程。

YNNY图3 程序总体结构示意图2.复位电路AT89C51的复位方式可以是自动复位，也可以是手动复位，复位电路主要是确定开始开关中断 Countor1++（自加1）Counror1==20 D1=~D1（按位取反操作）TH0=(65536-50000)/256（重新赋初值）P1~0口状态改变单片机的起始状态，完成单片机的启动过程，本实验主要采用手动按键复位方式，该复位方式同样具有自动复位功能.当MCS-51单片机的复位引脚RST出现两个周期以上的高电平时，单片机就执行复位操作。

数字时钟各单元电路的设计方案及原理说明数字时钟是现代生活中常见的时间显示工具，它通过使用数字来表示小时和分钟。

而数字时钟的核心组成部分则是由各个数字显示单元电路组成的。

在本文中，我将为您介绍数字时钟各单元电路的设计方案及原理说明，希望能帮助您更深入地了解数字时钟的工作原理。

我们需要了解数字时钟的基本原理。

数字时钟使用了七段显示器来显示数字，每个数字由七个LED（Light Emitting Diode）组成，分别表示了该数字的不同线条。

为了控制七段显示器显示特定的数字，我们需要设计相应的驱动电路。

1. 数字时钟的驱动电路设计方案a. 时钟信号生成器：数字时钟需要一个稳定的时钟信号来驱动各个单元电路，通常使用晶振电路来生成精确的时钟信号。

b. 时分秒计数器：用于计数时间，并将计数结果转化为可以驱动七段显示器的信号。

时分秒计数器可以使用计数逻辑电路来实现，其中包括触发器和计数器芯片等。

c. 译码器：译码器用于将计数器输出的二进制数据转换为可以驱动七段显示器的控制信号。

根据不同的数字，译码器会选通对应的七段LED。

2. 数字时钟的各单元电路原理说明a. 时钟信号生成器的原理：晶振电路通过将晶振与逻辑电路相连，通过振荡来生成稳定的时钟信号。

晶振的振荡频率决定了时钟的精确度，一般使用32.768kHz的晶振来实现。

b. 时分秒计数器的原理：时分秒计数器使用触发器和计数器芯片来实现，触发器可以保存二进制的计数值，并在时钟信号的作用下进行状态切换。

计数器芯片可以根据触发器的状态进行计数和重置操作。

c. 译码器的原理：译码器根据计数器输出的二进制数据选择对应的七段LED。

七段LED通过加电来显示数字的不同线条，然后通过译码器的工作，将二进制数据转换为驱动七段LED的信号。

通过以上的设计方案和原理说明，我们可以更好地理解数字时钟各单元电路的工作原理。

数字时钟通过时钟信号生成器来提供稳定的时钟信号，时分秒计数器记录并计算时间，译码器将计数结果转化为可以驱动七段显示器的信号。

数字时钟实验报告一、实验目的本次数字时钟实验的主要目的是设计并实现一个能够准确显示时、分、秒的数字时钟系统，通过该实验，深入理解数字电路的原理和应用，掌握计数器、译码器、显示器等数字电路元件的工作原理和使用方法，提高电路设计和调试的能力。

二、实验原理1、时钟脉冲产生电路时钟脉冲是数字时钟的核心，用于驱动计数器的计数操作。

本实验中，采用石英晶体振荡器产生稳定的高频脉冲信号，经过分频器分频后得到所需的秒脉冲信号。

2、计数器电路计数器用于对时钟脉冲进行计数，分别实现秒、分、时的计数功能。

秒计数器为 60 进制，分计数器和时计数器为 24 进制。

计数器可以由集成计数器芯片（如 74LS160、74LS192 等）构成。

3、译码器电路译码器将计数器的输出编码转换为能够驱动显示器的信号。

常用的译码器芯片有 74LS47（用于驱动共阳数码管）和 74LS48（用于驱动共阴数码管）。

显示器用于显示数字时钟的时、分、秒信息。

可以使用数码管（LED 或 LCD）作为显示元件。

三、实验器材1、集成电路芯片74LS160 十进制计数器芯片若干74LS47 BCD 七段译码器芯片若干74LS00 与非门芯片若干74LS10 三输入与非门芯片若干2、数码管共阳数码管若干3、电阻、电容、晶振等无源元件若干4、面包板、导线、电源等四、实验步骤1、设计电路原理图根据实验原理，使用电路设计软件（如 Protel、Multisim 等）设计数字时钟的电路原理图。

在设计过程中，要合理布局芯片和元件，确保电路连接正确、简洁。

按照设计好的电路原理图，在面包板上搭建实验电路。

在搭建电路时，要注意芯片的引脚排列和连接方式，避免短路和断路。

3、调试电路接通电源，观察数码管是否有显示。

如果数码管没有显示，检查电源连接是否正确，芯片是否插好。

调整时钟脉冲的频率，观察秒计数器的计数是否准确。

如果秒计数器的计数不准确，检查分频器的连接是否正确，晶振的频率是否稳定。

数字时钟电路的组装与调试实训报告数字时钟电路的组装与调试实训报告一、实训目的和背景数字时钟电路是电子工程师常见的实训项目之一。

通过组装和调试数字时钟电路，可以提高学生的动手能力、电路设计能力以及故障排除能力。

本实训报告旨在总结数字时钟电路组装与调试过程中遇到的问题以及解决方法，为其他学生提供参考。

二、实训过程1. 芯片焊接: 首先，我们需要焊接芯片，将芯片固定在电路板上。

在焊接过程中，需要注意焊接的时间和温度，防止芯片受损。

另外，焊接过程还需要保持仔细，避免出现焊接错误。

2. 连接电阻和电容: 在电路板上，需要连接各种电阻和电容。

为了确保正常连接，需要确认电阻和电容的数值和位置是否正确，并进行检查。

3. 连接显示器和时钟模块: 将显示器和时钟模块连接到电路板上。

在连接显示器和时钟模块时，需要根据规定的接口和引脚进行连接，确保连接正确。

4. 电源接入: 将电源接入电路板。

在接入电源之前，需要确认电路板的电压要求，并选择合适的电源适配器。

接入电源时，需要注意电源极性的正确连接以及电源的稳定性。

5. 调试测试: 在完成组装后，需要对数字时钟电路进行调试测试。

可以通过按下按钮，观察显示器是否正常显示数字时间。

如果显示不正常，可能是由于焊接错误、引脚连接问题或者芯片损坏等原因导致。

此时，需要仔细检查电路连接，修复或替换损坏的部件。

三、实训中遇到的问题和解决方法在实训过程中，我们遇到了一些问题，下面是一些解决方法的参考内容：1. 芯片损坏: 如果芯片损坏，可能会导致显示不正常或者无法显示。

解决方法是检查芯片的焊接是否正确，检查芯片引脚连接是否正确，同时可以考虑更换芯片。

2. 电路板连接问题: 如果电路板连接不正常，可能会导致显示不稳定或者无法显示。

解决方法是检查各个电阻、电容和线路的连接是否正确，确保连接牢固和稳定。

3. 电源问题: 如果电源接入不稳定，可能会导致整个电路无法正常工作。

解决方法是检查电源适配器的电压是否符合要求，检查电源连接是否稳定，确保电源供应的稳定性。

实时时钟设计试验报告一、实验目的本实验的目的是设计一个实时时钟系统，具有实时显示时间、日期和闹钟功能。

通过该实验，我们可以了解实时时钟的设计原理、硬件电路连接及软件程序编写方法。

二、实验原理实时时钟系统由时钟芯片、显示模块、按键模块和控制模块组成。

时钟芯片负责计时和日期的记录，显示模块用于显示时间和日期，按键模块用于设置时间和日期，控制模块用于控制各模块之间的协作。

三、实验器材1.STM32开发板2.DS3231时钟模块3.数码管显示模块4.按键模块5.连接线四、实验步骤1.连接硬件电路。

将STM32开发板与DS3231时钟模块、数码管显示模块和按键模块进行连接，确保电路连接正确无误。

2.编写程序。

使用C语言编写程序，通过读取DS3231时钟模块的寄存器获取时间和日期数据，并将其显示在数码管模块上。

同时，设置按键模块的功能，使其可以进行时间和日期的设置。

3.烧录程序。

使用烧录器将编写好的程序烧录到STM32开发板上，并进行调试。

4.运行实验。

接通电源，启动实时时钟系统，观察数码管是否正确显示时间和日期，按下按键模块进行时间和日期的设置，并观察设置是否生效。

五、实验结果经过实验，我们成功设计出了一个实时时钟系统。

系统能够实时地显示当前的时间和日期，并且可以通过按键进行时间和日期的设置。

在设置新的时间和日期后，系统能够正确地更新并显示。

六、实验总结通过本次实验，我们深入地了解了实时时钟系统的设计原理和实现方法。

我们熟悉了DS3231时钟模块的使用方法，并学会了通过C语言编写程序来实现实时时钟系统的功能。

同时，我们也发现了实时时钟系统的一些问题，并加以解决。

我们对实时时钟系统的稳定性和精确性进行了测试，发现系统的计时精度较高，能够达到亚秒级的准确度。

然而，在用户进行时间和日期的设置时，可能由于误操作导致时间和日期出错。

需要在后续的工作中进一步优化系统的操作界面，提高用户设置的便捷性和准确性。

总而言之，实时时钟系统是一种非常有实用价值的设计，可以广泛应用于各种计时需求的场合，如办公室、实验室、车载设备等。

电子电路中的时钟与定时电路设计引言：在电子设备中，时钟和定时电路是至关重要的组成部分。

时钟电路提供精确的时间基准，而定时电路可用于在特定时间触发某些操作。

本文将详细介绍时钟和定时电路的设计步骤和相关概念。

一、时钟电路设计步骤：1. 确定时钟需求：首先要确定需求，如时钟频率、精度、输出格式等。

根据具体应用，选择恰当的设计参数。

2. 选择时钟发生器：根据时钟需求，选择适合的时钟发生器。

常用的时钟发生器包括晶振、震荡电路等。

3. 设计稳压电源：稳定的电源是时钟电路的基础。

设计适当的稳压电源电路，确保时钟电路正常运行。

4. 设计时钟电路：根据选择的时钟发生器和需求，设计时钟电路。

时钟电路一般包括振荡电路、分频电路和计数电路等。

确保时钟电路稳定、可靠。

5. 引入误差校正：由于各种原因，时钟电路可能存在一定误差。

根据实际情况，设计相应的误差校正电路，提高时钟的准确性。

6. 时钟电路测试和调整：完成设计后，对时钟电路进行测试和调整，确保时钟能够按照设计要求正常工作。

二、定时电路设计步骤：1. 确定定时需求：首先要明确定时的具体需求，如定时周期、触发条件等。

根据需求选择合适的定时器种类。

2. 选择定时器：根据定时需求，选择适合的定时器。

常用的定时器有555定时器、集成计时电路等。

3. 设计定时电路：根据选择的定时器和需求，设计定时电路。

定时电路包括触发电路、计时电路和控制电路等。

4. 引入触发条件：根据定时需求，设计合适的触发条件电路。

触发条件电路可以是按键触发、光电传感器触发等。

5. 测试定时电路：完成设计后，对定时电路进行测试。

检查电路的定时准确性和稳定性，确保能够按照需求正常工作。

三、常见问题与解决方案：1. 时钟电路的频率不稳定：检查时钟发生器是否选择合适，稳压电源是否标定准确，振荡电路是否存在损耗等。

2. 定时电路无法按需工作：检查触发条件电路是否正常工作，定时器和计时电路是否设定正确。

3. 时钟或定时电路误差较大：引入误差校正电路，根据实际情况校准电路。

eda数字钟实验报告EDA数字钟实验报告本次实验旨在设计并实现一个EDA数字钟。

通过这个实验，我们将学习如何使用EDA工具来设计数字电路，并通过实际的电路实现来验证我们的设计。

1. 实验背景数字钟是我们日常生活中常见的设备之一。

它不仅可以显示时间，还具有闹钟等功能。

在这个实验中，我们将使用EDA工具来设计一个数字钟电路，并通过FPGA实现这个电路。

2. 实验目标本次实验的目标是设计一个能够显示小时、分钟和秒的数字钟电路。

我们将使用七段数码管来显示这些信息，并通过按键来设置时间和闹钟。

3. 设计思路我们的设计思路如下：3.1 时钟模块我们首先需要设计一个时钟模块，用来产生一个固定的时钟信号。

我们可以使用FPGA的时钟模块来实现这个功能，或者使用外部的晶振电路。

3.2 数码管驱动模块接下来，我们需要设计一个数码管驱动模块，用来将数字转换为七段数码管的显示信号。

我们可以使用查找表或者逻辑门电路来实现这个功能。

3.3 时间设置模块为了能够设置时间，我们需要设计一个时间设置模块。

这个模块可以通过按键来设置小时、分钟和秒。

3.4 闹钟设置模块类似于时间设置模块，我们还需要设计一个闹钟设置模块。

这个模块可以通过按键来设置闹钟的小时和分钟。

3.5 主控制模块最后，我们需要设计一个主控制模块，用来控制时钟、数码管驱动、时间设置和闹钟设置模块之间的交互。

这个模块可以根据设置的时间和闹钟来控制数码管的显示。

4. 电路实现根据我们的设计思路，我们使用EDA工具来实现我们的数字钟电路。

我们使用VHDL语言来描述电路，并使用模块化的方式来组织我们的代码。

5. 实验结果经过实际的电路实现和测试，我们成功地实现了数字钟电路。

我们可以通过按键来设置时间和闹钟，并通过七段数码管来显示时间和闹钟。

6. 实验总结通过这个实验，我们学习了如何使用EDA工具来设计数字电路，并通过实际的电路实现来验证我们的设计。

我们深入了解了数字钟的工作原理，并学会了如何使用VHDL语言来描述电路。

如何设计一个简单的时钟电路时钟电路是电子设备中常见的组成部分，用于显示当前的时间。

设计一个简单的时钟电路需要考虑时钟信号的产生和显示方式，下面将介绍一种基于集成电路的简单时钟电路设计。

一、时钟信号的产生时钟信号是驱动时钟电路工作的基础，通常使用震荡器产生稳定的时钟脉冲信号。

1. 选用震荡器常用的震荡器有晶体震荡器和RC震荡器。

晶体震荡器具有高稳定性和较低的频率漂移，适合用于时钟电路。

选择一个适当的晶体震荡器作为时钟信号的源。

2. 确定时钟频率根据具体需求，确定时钟信号的频率。

常见的时钟频率有1Hz（每秒钟一个脉冲）、1kHz（每秒1000个脉冲）等。

根据具体应用需求选择一个适当的频率。

3. 连接震荡器和其他电路将震荡器的输出连接到时钟电路中需要时钟信号的部分。

例如，如果需要驱动一个7段LED显示器显示时间，则将时钟信号连接到该显示器的时钟输入端。

二、时钟显示方式的设计时钟电路的设计还需考虑如何将时钟信号显示出来，常见的显示方式有数码管、LCD等。

1. 数码管显示数码管是较为常见的时钟显示方式，通过控制数码管的段选和位选，可以显示出时、分、秒等时间信息。

选择适合的数码管，根据时钟信号的变化，依次更新数码管的显示内容。

2. LCD显示LCD显示器具有较大的显示面积和较好的可读性，可以用于显示更多的时间信息。

选择适合的LCD显示模组，通过控制LCD的驱动电路，根据时钟信号的变化更新LCD的显示内容。

三、电路连接与控制根据时钟电路的具体设计，将各个组成部分连接起来，并设计电路的控制逻辑。

1. 连接震荡器和显示器将震荡器的输出连接到数码管或LCD的时钟输入端，保证时钟信号能够驱动显示器按照设定的频率进行更新。

2. 设计时钟控制逻辑时钟电路需要考虑时间的累加和显示的更新。

通过计数器、状态机等方式设计时钟的控制逻辑，保证时钟的计时准确性和显示的正确性。

四、供电和外部接口设计好时钟电路后，还需提供电源和外部接口，以使时钟电路能够正常工作和方便使用。

电路设计中的时钟与定时电路时钟和定时电路的设计原理和应用电路设计中的时钟与定时电路时钟和定时电路在电路设计中扮演着非常重要的角色。

它们为电子设备提供准确的时间基准，并控制电路中各个部分的操作。

本文将介绍时钟和定时电路的设计原理和应用。

一、时钟的设计原理和应用时钟电路是电子设备中最基本的部分之一，它能够产生一系列等间隔的脉冲信号。

这些脉冲信号被用来同步和驱动其他部件，确保系统的正常运行和协调。

1.1 时钟信号的生成时钟信号可以通过不同的方式生成，最常见的方式是使用晶体振荡器。

晶体振荡器是一种利用晶体的压电效应产生稳定频率信号的装置。

当施加电压时，晶体会以固定频率振荡，并产生精确的时钟信号。

1.2 时钟的频率和精度时钟的频率决定了系统的工作速度，一般用赫兹（Hz）表示。

常见的时钟频率有1MHz、10MHz、100MHz等。

时钟的精度则决定了时钟信号的稳定性和准确度。

一般来说，时钟的精度越高，系统的性能越好。

1.3 时钟的分频和倍频时钟信号可以通过分频器进行分频，将时钟信号的频率降低到更适合其他部件的工作频率。

而倍频器则可以将时钟信号的频率提高到需要的频率水平。

分频和倍频技术可以实现不同部件之间频率的匹配。

1.4 时钟的同步和延迟在多个电子设备之间，时钟信号的同步非常重要。

时钟信号的同步能够保证不同部件之间的操作协调一致。

而延迟线则可以用来调整时钟信号在电路中传播的时间，以达到精确控制的目的。

二、定时电路的设计原理和应用定时电路用于产生一系列精确的时间延迟，用来控制电路中的各种操作。

定时电路广泛应用于计时器、时序电路、脉冲生成等领域。

2.1 定时电路的基本原理定时电路一般由计数器和比较器组成。

计数器可以按照设定的频率进行计数，当计数值达到比较器设定的值时，比较器将产生一个输出脉冲，实现时间延迟的功能。

2.2 定时电路的种类常见的定时电路包括单稳态电路、多谐振荡器和定时器。

单稳态电路产生一个固定宽度的脉冲信号，多谐振荡器可以产生具有特定周期的周期性信号，而定时器则可以根据需求产生不同时间延迟的信号。

数字钟实验报告本次实验旨在通过搭建数字钟电路，实现显示时间的功能。

实验所需材料有，数字管、集成电路、电阻、电容、开关、LED灯等。

首先，我们按照电路图连接好各个元件，然后接通电源，观察数字管上显示的时间是否准确。

在实验过程中，我们还发现了一些问题，并进行了相应的解决方法。

在实验开始之前，我们首先对实验所需的元件进行了准备工作。

然后按照电路图连接好数字管、集成电路、电阻、电容、开关等元件，确保连接的稳固性和正确性。

接着，我们接通电源，发现数字管上的显示并不准确，有时会出现闪烁或者停止显示的情况。

经过仔细检查，我们发现是由于电阻值选择不当导致的，于是我们更换了合适的电阻，问题得以解决。

接着，我们对实验中出现的问题进行了总结和分析。

我们发现在电路连接过程中，要特别注意元件之间的连接方式和电阻、电容的数值选择，这对于电路的稳定性和准确性至关重要。

另外，实验中还需要注意防止元件的过热和烧坏，要时刻保持警惕，及时发现并解决问题。

通过本次实验，我们对数字钟的原理和搭建方法有了更深入的了解，也学会了在实际操作中如何发现问题并解决问题。

这对我们今后的学习和工作都具有一定的指导意义。

总的来说，本次实验取得了一定的成果，我们成功搭建了一个能够显示时间的数字钟电路，并且在实验过程中发现了一些问题并进行了解决。

通过这次实验，我们不仅学到了理论知识，也积累了实际操作经验，对我们的专业学习和未来的科研工作都具有一定的帮助和指导意义。

希望通过今后的实验和学习，我们能够进一步提高自己的动手能力和实际操作能力，为将来的科研工作打下坚实的基础。

同时，也希望能够将所学知识应用到实际工程中，为社会发展做出自己的贡献。

数字电子钟逻辑电路设计数字电子钟是一种应用广泛的数字化产品，它不仅方便准确地显示时间，还具备功能丰富、外观美观等优点。

本文将介绍数字电子钟的逻辑电路设计，包括时钟信号输入模块、计数模块、显示模块以及设置功能模块等方面。

一、时钟信号输入模块时钟信号输入模块是数字电子钟的核心模块之一，它负责提供准确的时钟信号供其他模块使用。

在设计时钟信号输入模块时，我们可以采用晶振作为时钟源，通过将晶振输出的脉冲信号进行适当的处理，得到精确的时钟信号。

具体而言，我们可以通过使用频率分频电路，将晶振输出的高频脉冲信号分频成我们需要的低频时钟信号。

这样能够降低电路的复杂度，提高系统的稳定性和可靠性。

二、计数模块计数模块是实现数字电子钟时间计数功能的核心模块。

在设计计数模块时，我们可以采用分秒计数和时分计数两种方式。

对于分秒计数，我们可以使用两个计数器分别表示分钟和秒钟，当秒钟计数到59时，分钟计数器加1，同时秒钟计数器清零，从而实现分秒的连续计数。

对于时分计数，我们可以使用两个计数器分别表示小时和分钟，同样采用类似的逻辑实现。

当分钟计数到59时，小时计数器加1，同时分钟计数器清零，从而实现时分的连续计数。

三、显示模块显示模块是数字电子钟的重要组成部分，它负责将计数模块得到的时间信息以合适的形式显示出来。

在设计显示模块时，我们可以采用数码管来显示时间信息。

数码管是一种方便实用的数字显示元件，它可根据控制信号显示0至9的数字。

我们可以通过将计数器输出的二进制信号转换为对应的数码管控制信号，从而实现时间的数字显示。

四、设置功能模块设置功能模块是数字电子钟的附加功能之一，它可以实现时间的设置和调整。

在设计设置功能模块时，我们可以引入按钮和开关等输入元件，通过对输入元件状态的检测和判断，实现时间的设置和调整。

具体而言，我们可以设计一个按钮矩阵用于选择要设置的时间单位（例如时、分、秒），再通过加减按钮来实现时间数值的单步增减操作。

数字电子钟的设计与制作一、设计概述1.设计任务➢时钟脉冲电路设计➢60进制计数器设计➢24进制计数器设计➢“秒”，“分”，“小时”脉冲逻辑电路设计➢“秒”，“分”，“小时”显示电路设计➢“分”，“小时”校时电路➢整点报时电路2.功能特性➢设计的数字钟能直接显示“时”，“分”，“秒”，并以24小时为一计时周期。

➢当电路发生走时误差时，要求电路具有校时功能。

➢要求电路具有整点报时功能，报时声响为四低一高，最后一响正好为整点。

3.原理框图图 1 原理框图二、设计原理数字钟是一个将“时”，“分”，“秒”显示于人的视觉器官的计时装置。

它的计时周期为24小时，显示满刻度为23时59分59秒，另外应有校时功能和报时功能。

因此，一个基本的数字钟电路主要由译码显示器、“时”，“分”，“秒”计数器、校时电路、报时电路和振荡器组成。

干电路系统由秒信号发生器、“时、分、秒”计数器、译码器及显示器、校时电路、整点报时电路组成。

秒信号产生器是整个系统的时基信号，它直接决定计时系统的精度，一般用石英晶体振荡器加分频器来实现。

将标准秒信号送入“秒计数器”，“秒计数器”采用60进制计数器，每累计60秒发现胡一个“分脉冲”信号，该信号将作为“分计数器”的时钟脉冲。

“分计数器”也采用60进制计数器，每累计60分钟，发出一个“时脉冲”信号，该信号将被送到“时计数器”。

“时计数器”采用24进制计时器，可实现对一天24小时的累计。

译码显示电路将“时”、“分”、“秒”计数器的输出状态菁七段显示译码器译码，通过六位LED七段显示器显示出来。

整点报时电路时根据计时系统的输出状态产生一脉冲信号，然后去触发一音频发生器实现报时。

校时电路时用来对“时”、“分”、“秒”显示数字进行校对调整的。

三、设计步骤1.计数器电路根据计数周期分别组成两个60进制（秒、分）和一个24进制（时）的计数器。

把它们适当连接就可以构成秒、分、时的计数，实现计时功能。

CC4518的符号如图，一个芯片集成了两个完全相同的十进制计数器，其异步清零信号CR是高电平有效。
