采暖系统——散热器安装验收规范 (1)

散热器采暖系统施工工艺及方法一、施工工艺孔洞预留埋件→安装准备→套管干管安装→散热器打压→散热器安装→管道预制加工→管卡安装→支管安装→水压实验→防腐处理→系统清洁。

二、施工方法1、散热器安装(1)散热器水压试验散热器组对好后，用水压试验进行鉴别。

散热器的工作压力为0.6Mpa～1.0Mpa。

(2)散热器堵头和补心的安装散热器经试压合格后，安装正式的堵头和补心。

安装好的堵头和补心应与用热器未拆卸之前的位置相符。

(3)散热器的安装散絷器托钩、支架安装：散热器托挂在墙上时，应根据散热器地面高度（一般不大于150～250mm）在墙面画出托钩的位置。

然后在墙上凿眼，安装支、托架。

支、托架嵌入砌体墙的尺寸（不包括抹灰面）应不小于110mm。

当支、托架稳固以后，方可挂散热器。

抬挂散热器时须轻抬轻放，并要注意安全。

散热器与管道连接必须设置可拆卸的连接件，以便检修。

2、散热器安装的质量标准散热器托钩、卡的安装位置应准确、平整、牢固。

串接散热器或同一墙面的多组散热器，托钩支架应在同一水平线上，挂装散热器应落实在托钩上，同时上下对齐左右一致。

3、室内采暖管道安装要求(1)使用的材料和设备在安装前，应该按设计要求检查规格、型号和质量。

安装前，必须清除内部污垢和杂物。

(2)管道穿过基础、墙壁，应该配合土建预留孔洞。

(3)管道穿过墙和楼板，应该设置铁皮套管或钢套管。

安装在内墙壁的套管，其两端应与饰面相平。

管道穿过外墙或基础时，套管直径比管道直径大两号为宜。

(4)干管安装前，必须先安装支架。

(5)干管在所有转弯处应尽量煨弯而不用弯头。

管径在DN≤32mm时，采用丝接。

DN≥40mm时采用焊接。

在干管的适当位置，应安设法兰、活接、长丝等可拆卸管件，以便于日后修理。

(6)在支架上安装时，把管段对好口，按要求焊接或丝接。

干线连接系统后，再检查校对坡度。

干管的坡向或坡度，应符合设计图纸的要求和施工验收规范的规定，要便于管道排气和泄水。

技术交底记录交底摘要：采暖管道及散热器安装交底内容：5.散热器安装地点不得堆放施工材料或其他障碍物品。

四、操作工艺安装准备4|预制加工卜|卡架安装卜干管安装I- |立管安装|一散热器安装4 |支管安装I-i压一冲洗 -防腐-保温-亟管道安装：（一）安装准备1.认真熟悉图纸，配合土建施工进度，预留槽洞及安装预埋件。

2.按设计图纸画出管路的位置、管径、变径、预留口、坡向、卡架位置等施工草图，包括干管起点、末端和拐弯、节点、预留口、坐标位置等。

绘制草图时注意：（1）公称直径DN W100mm采用螺纹连接，管径DN>100采用法兰连接。

（2）多种管道交叉时的避让原则：冷水让热水、小管让大管、有压让无压等。

（3）进场阀门、散热器均已按规范要求做完强度严密性实验，合格后方可使用。

（二）干管安装交底人接受交底人数交底时间接受交底人员交底摘要：采暖管道及散热器安装交底内容:8.气、水同向流动的热水采暖管道和汽、水同向流动的蒸汽管道及凝结水管道，坡度应为3%。

，不得小于2%。

9.气、水逆向流动的热水采暖管道和汽、水逆向流动的蒸汽管道，坡度不应小于5%。

10.散热设备支、托架的安装，位置应准确，埋设牢固，散热器支架、托架数量应符合设计或产品说明书要求，如设计未注明应符合下表的规定。

交底人接受交底人数交底时间接受交底人员注：1本表由施工单位填写。

2内容较多时本表作为首页，交底内容可续页。

资料编号05-05-C2-001 表 C2-1采暖管道及散热器安装交底内容:交底人接受交底人数交底时间接受交底人员注：1本表由施工单位填写。

2内容较多时本表作为首页，交底内容可续页。

交底摘要：采暖管道及散热器安装交底内容:11.12交底人接受交底人数交底时间接受交底人员注：1本表由施工单位填写。

2内容较多时本表作为首页，交底内容可续页。

交底摘要：采暖管道及散热器安装六、成品保护1.安装好的管道不得用做吊拉负荷及做支撑，也不得做蹬踩。

散热器采暖系统安装基础知识什么是采暖系统？散热器采暖系统：以壁挂炉为热源的散热器系统一般采用单管跨越式、并联式、章鱼式（前两种应用较多），供回水管道为地下直埋。

各房间散热器可安装温控阀，如与室内温控器配合则可以达到明显的节能效果。

散热器的连接方式：1.单管串联式：单管室内采暖系统不能单独调节每个散热器的流量，在实际中应尽力避免采用这种连接方法。

2.串联跨跃管式：跨越管单管室内采暖系统是针对单管系统无法调节的弊病设计的，有专用的阀门，可以调节每个散热器的流量。

3.同程并联式：每个散热器中的水流都经过相同的管道长度。

所以，对每个散热器中的水流量水力平衡的调节更加简单。

如果散热器可以被安装成一个环路，所用管道的长度和双管异程系统是等长的。

4.异程并联式：这种管网系统上，每个散热器上，都需要安装水力平衡阀门，对不同散热器上的水循环进行水力平衡的调节。

以避免在离水泵较近的散热器水流量大，而较远的散热器水流量小的问题。

5.章鱼式连接主要特点：节能：一对一供热，单组使用加热的水量比较少，循环快。

全开时所用管径比较小，热水循环次数快，热交换次高；安全：地面无任何接口连接，无漏水隐患；均热：单管供暖，分水器流量调节,各组升温一制；使用双管系统应注意：由于散热器与壁挂炉之间呈并联关系会出现水力失调现象。

在系统中应利用相应的平衡手段对系统进行水力平衡。

最简单的做法是利用安装在散热器出口处的截止阀，将距离壁挂炉近的散热器上的截止阀适当关小。

较远散热器上的截止阀适当开大，经反复几次调节后可使每个散热器流过相同的流量。

暖气片安装位置及注意事项：1、最佳的安装位置为窗户底部或者冷墙壁上（见左下图）。

虽然这样做会增加房间的热量损失，但是这样能够使热量在室内的分布更加均匀，使室内更加舒适(散热器安装位置对室内温度的影响分布的影响见右下图)。

2、连接方法的选择：散热器的进、出口成对角线时，它的散热效果最佳。

当散热器长度小于1米时，它的进、出口也可以在同侧安装。

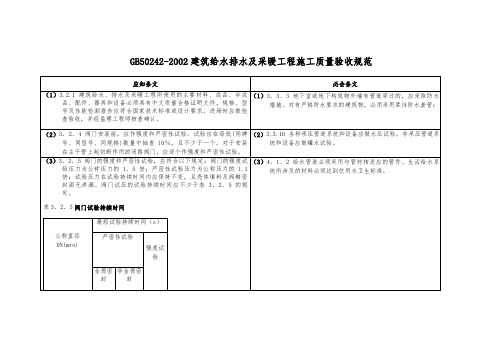

关于发布国家标准《建筑给水、排水及采暖工程施工质量验收规范》的通知建标[2002]62号根据建设部《关于印发 <一九九五至一九九六年工程建设国家标准制定 修订计划 > 的通知》（建标[1996]4号）的要求，辽宁省建设厅会同有关部门 共同修订了建筑给水、排水及采暖工程施工质量验收规范。

我部组织有关部门对该规范进行了审查， 现批准为国家标准编号为GB 50242 — 2002,自2002 年 4 月 1 日起施行。

其中，332、3316、4.1.2、4.2.3、431、521、821、 8.3.1、8.5.1、8.5.2、8.6.1、8.6.3、9.2.7、10.2.1、11.3.3、13.2.6、1341、13.4.4、 13.5.3、13.6.1为强制性条文，必须严格执行。

原《采暖与卫生工程施工及 验收规范》GBJ 242 — 82和《建筑采暖卫生与煤气工程质量检验评定标准》 GBJ 302 — 88中有关“采暖卫生工程”部分同时废止。

本规范由建设部负责管理和对强制性条文的解释， 沈阳市城乡建设委员会负责具体技术内容的解释， 建设部标准定额研究所组织中国建筑工业出版社出版发行。

中华人民共和国建设部2002年3月15日冃U 言本规范是根据我部建标[1996]4号文件精神，由辽宁省建设厅为主编部 门，沈阳市城乡建设委员会为主编单位，会同有关单位共同对《采暖与卫生 工程施工及验收规范》 GBJ 242 — 82和《建筑采暖卫生及煤气工程质量检验 评定标准》GBJ 302 — 88修订而成的。

在修订过程中，规范编制组开展了专题研究，进行了比较广泛的调查研 究，总结了多年建筑给水、排水及采暖工程设计、材料、施工的经验，按照“验评分离、强化验收、完善手段、过程控制”的方针，进行全面修改，增 加了建筑中水系统及游泳池水系统安装、换热站安装、低温热水地板辐射采暖系统安装以及新材料（如：复合管、塑料管、铜管、新型散热器快装管件 等）的质量标准及检验方法，并以多种方式广泛征求了全国有关单位的意见， 对主要问题进行了反复修改，于 2001年8月经审查定稿。

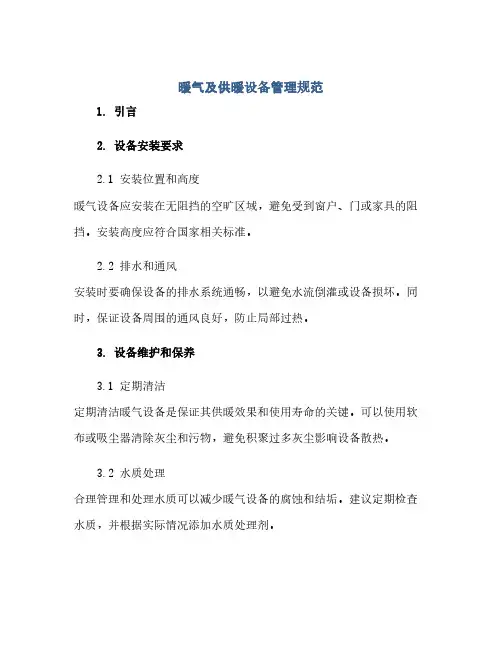

暖气及供暖设备管理规范1. 引言2. 设备安装要求2.1 安装位置和高度暖气设备应安装在无阻挡的空旷区域，避免受到窗户、门或家具的阻挡。

安装高度应符合国家相关标准。

2.2 排水和通风安装时要确保设备的排水系统通畅，以避免水流倒灌或设备损坏。

同时，保证设备周围的通风良好，防止局部过热。

3. 设备维护和保养3.1 定期清洁定期清洁暖气设备是保证其供暖效果和使用寿命的关键。

可以使用软布或吸尘器清除灰尘和污物，避免积聚过多灰尘影响设备散热。

3.2 水质处理合理管理和处理水质可以减少暖气设备的腐蚀和结垢。

建议定期检查水质，并根据实际情况添加水质处理剂。

3.3 检查管路和阀门定期检查供暖管路和阀门是否出现漏水或渗漏现象，及时修复或更换受损的部件，以保证设备正常运行。

4. 供暖系统操作要求4.1 温度设置供暖期间，应根据实际需要合理设置室内温度，避免过高或过低造成能源浪费或健康问题。

4.2 定期排气供暖系统中会产生空气积聚，影响散热效果，定期排气可以解决此问题。

根据需要，可以使用专业工具进行排气操作。

4.3 过载保护在供暖过程中，应注意不要超过设备的承载能力，避免过载使用导致设备损坏或安全事故。

5. 安全注意事项5.1 防止温度过高使用时应避免直接接触暖气设备，以免烫伤。

尤其是有小孩或宠物的家庭，应设置防护措施。

5.2 定期检查设备安全性定期检查供暖设备的接线和绝缘状况，确保不会引发火灾、触电等安全问题。

5.3 防止漏电使用过程中，应确保设备有良好的接地并定期检查漏电情况，避免漏电引发安全事故。

6. 废弃处理6.1 废弃设备处理当设备因故障无法修复或更新换代时，应按照相关规定对设备进行废弃处理，避免对环境造成污染。

6.2 资源回收利用在废弃设备处理过程中，应优先考虑对可回收利用的材料进行分拣和处理，以减少资源浪费和环境负担。

7. 相关责任7.1 设备管理员责任设备管理员应负责制定和执行设备管理规范，定期对设备进行检查和维护，并向用户提供设备使用指导。

散热器、换热器、冷却塔材料进场验收标准1、散热器一、散热器：执行国家GB 19913-2005、JG 3-2002、JG 4-2002 、JG 143-2002标准。

二、产品适用于建筑采暖换热。

三、型号与规格：柱型散热器尺寸mm 表1.12-1翼型散热器尺寸mm表1.12-2柱翼型散热器尺寸mm 表1.12-3四、验收方法：1、外观检查：外表面平整、光洁，不应有裂纹、疏松、凹坑等缺陷。

2、测量：卷尺测量公称尺寸。

3、试验方法：抽样检查，按当地规定现场见证取样复检。

4、资料要求：产品质量证明书和检测报告。

2、换热器一、换热器：执行国家GB 151-1999、GB 16409-1996标准。

二、产品适用于供热、空调的换热。

三、型号与规格板式换热器的规格与尺寸表1.13-1四、验收方法：1、外观检查：换热器外部完整无破损、锈蚀；其上指示仪器清洁明亮，换热器的胀口、密封、法兰等处完好；阀门开启灵活；无扭曲变形现象。

2、测量：卷尺测量长度。

3、试验方法：全部检查。

4、资料要求：产品质量证明书和检测报告。

3、冷却塔一、冷却塔：执行国家GB 7190-1997标准。

二、产品用于空调冷却。

三、型号与规格：冷却塔根据水、空气在填料中的相对流向分为逆流式和横流式两种。

根据塔体形状又分为圆形塔、方形塔。

四、验收方法：1、外观检查：塔体外表有较均匀的胶衣层，表面应光滑、无裂纹、色泽均匀；体表气泡和缺损允许修补，但应保持色泽一致；塔体边缘整齐、厚度均匀，无分层、切割加工断面应加封树脂。

2、测量：用卷尺测量长度。

3、试验方法：抽样检测。

4、资料要求：产品质量证明书和检测报告。

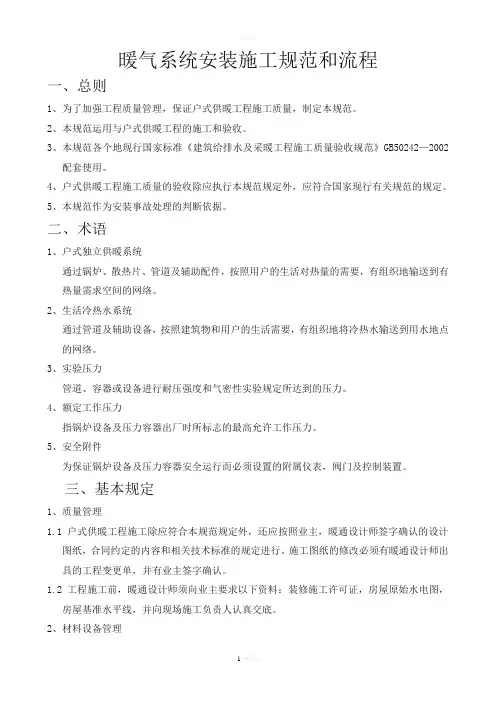

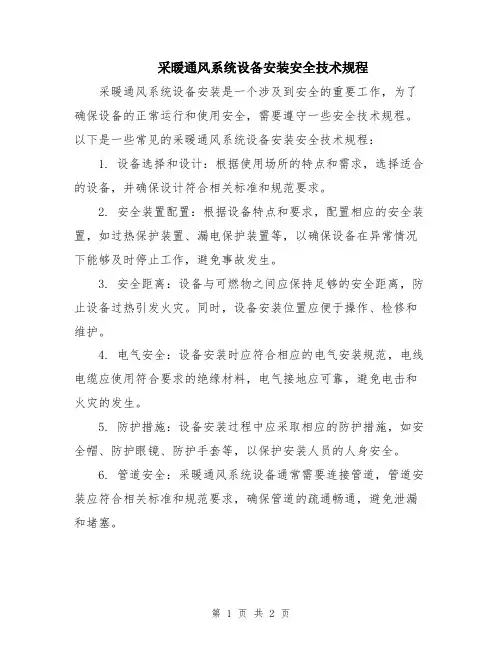

暖气系统安装施工规范和流程一、总则1、为了加强工程质量管理，保证户式供暖工程施工质量，制定本规范。

2、本规范运用与户式供暖工程的施工和验收。

3、本规范各个地现行国家标准《建筑给排水及采暖工程施工质量验收规范》GB50242—2002配套使用。

4、户式供暖工程施工质量的验收除应执行本规范规定外，应符合国家现行有关规范的规定。

5、本规范作为安装事故处理的判断依据。

二、术语1、户式独立供暖系统通过锅炉、散热片、管道及辅助配件，按照用户的生活对热量的需要，有组织地输送到有热量需求空间的网络。

2、生活冷热水系统通过管道及辅助设备，按照建筑物和用户的生活需要，有组织地将冷热水输送到用水地点的网络。

3、实验压力管道、容器或设备进行耐压强度和气密性实验规定所达到的压力。

4、额定工作压力指锅炉设备及压力容器出厂时所标志的最高允许工作压力。

5、安全附件为保证锅炉设备及压力容器安全运行而必须设置的附属仪表，阀门及控制装置。

三、基本规定1、质量管理1.1户式供暖工程施工除应符合本规范规定外，还应按照业主，暖通设计师签字确认的设计图纸，合同约定的内容和相关技术标准的规定进行。

施工图纸的修改必须有暖通设计师出具的工程变更单，并有业主签字确认。

1.2工程施工前，暖通设计师须向业主要求以下资料：装修施工许可证，房屋原始水电图，房屋基准水平线，并向现场施工负责人认真交底。

2、材料设备管理2.1户式供暖工程所使用的主要材料、成品、半成品、配件等，进场时应经甲方或甲方代表对品种、规格、外观、数量等进行检验。

2.2主要器具及设备必须有安装使用说明书，包装应完好，在保管、运输及施工过程中，应采取有效措施防止损坏。

3、施工过程质量控制3.1户式供暖工程各道施工工序必须进行检验，并形成记录。

3.2隐蔽工程应在隐蔽前经验收合格后才能隐蔽，并形成记录。

3.3卫生间有管道穿过时，应采取防水措施，用防水砂浆堵实洞口（由甲方负责）。

3.4各种承压管道系统和设备应做水压测试，压力范围必须达到工作压力1.5—2.5倍。
