关于+“工法样板间”的设置指引

工法样板集中展示区操作标准1.1基本规定1.1.1总承包商对在建、新建项目施工现场均必须按以下标准,设置工法样板集中展示区;所有分包施工范围涉及的样板展示,均属总包责任;工法样板集中展示区立足于实用,样板要明确工序要点,确定施工工法及标准;1.1.2样板展示区实施流程：1.1.3工法样板集中展示区完成时间：1主体工程以及同步的安装工程样板应在进场90天内整体完成,且主要工序施工前10天必须完成相关样板制作并验收通过;2安装工程样板应在相关分部工程开始前30天整体完成;3装饰装修样板应在装饰工程开始前30天内整体完成1.1.4总承包商在进场60天内,应上报工法样板集中展示区实施方案,并经业主、监理单位审批通过;1.1.5工法样板应包括工程类样板和安全文明类样板;1）工程类样板应包括但不限于以下内容：地基与基础含桩头处理和防水、主体结构、基础底板后浇带支撑体系、梁板后浇带支撑体系、砌筑抹灰、屋面、防水、建筑保温、幕墙、机电安装、装饰装修的相关样板;2安全文明类样板应包括但不限于临边防护、洞口防护、脚手架、马道、施工防护棚、临时消防设施、临时用电设施及电缆敷设、临时卫生设施、临时休息设施、安全器具、安全指示及标示等;3工法样板施工完成后,总承包商应向监理、业主提交验收申请,验收合格后方可进行现场相关分部分项施工;1.1.6工法样板完成后,总承包商应对相关人员进行交底、培训和考核,考核合格的相关人员方可上岗作业,相关交底培训和考核资料上报监理和业主;1.1.7未完成工法样板施工和验收,不得展开相关分部分项施工作业;1.2工法样板集中展示区实施方案编制要求1.2.1实施方案应包含但不限于以下内容：1场地选址及平面布置图；2主要样板明细及标准；3交底卡格式及内容；明确施工工序、质量标准、操作要点等,交底卡应文字简明实用,易于掌握;4样板实施计划表；5培训交底实施细则及责任人；6其它业主要求提供的文件或资料;1.2.2工程类样板节点选择要求与工程一致,原则上应在设计图中选择有代表性的实际节点制作样板,不得凭空臆造;如果设计图纸表述不详,应与设计方沟通,或可选择经设计认可的标准图集节点做法;1.2.3安全文明类样板除符合国家及地方规范规定外,还应符合总包单位企业形象识别系统CI及总包单位企业安全管理制度与标准;1.2.4总包必须按照业主、监理要求,及时修订方案,随时补充并按时完成样板;1.3工法样板集中展示区验收规定1.3.1工法样板集中展示区完成或阶段性完成的确认,需要经过监理、业主验收;1.3.2工法样板集中展示区验收应经过总包单位自检合格后,向监理、业主书面提出验收申请,经监理核准后联合验收;1.3.3验收应按照实施方案内容严格执行;1.3.4因工程进度需要,展示区部分样板需提前验收确认的,总包单位可书面提出申请,经监理核准后验收确认;1.4样板区交底培训规定1.4.1新进场队伍必须经过样板区培训交底,所有经培训人员都应实名登记;已进场施工作业人员必须定期培训,加强技能;1.4.2培训应严格按照交底卡进行交底,重要工序应对工人进行交底效果测试;1.4.3样板培训应设培训人,培训人应有良好的专业技术和讲解能力,易于交流;1.4.4工人集中培训应有相关专业监理工程师旁站监督;1.4.5监理公司应在示范区对在场监理人员进行定期技术培训;1.5展示区工法样板设置要求1.5.1展示区场地1展示区应合理布置、线路便捷,便于组织学习和展示;2展示区场地地面需硬化处理,且地面排水良好;3展示区上部建议搭设防护棚,当处于塔吊下方时应按照安全标准设置;4集中展示区样板的标识牌、交底卡,应内容清晰、标准明确、规格统一、制作规范,张挂醒目、牢固;1.5.2地基与基础防水样板要求1应对桩基、底板、地下室、后浇带等部位的做法分别进行展示;2除结构要求外,地基与基础样板还应重点展示各分项防水做法;3地基与基础防水样板应明确防水工序工艺流程,并分层展示;对基层处理、阴阳角处理、防水材料收口、附加层做法应重点展示;1.5.3结构工程样板要求1结构工序样板应包括梁、板、柱、楼梯、及线条等;2结构工序样板应对钢筋连接、保护层控制、变截面处理、箍筋加密、受力筋间距控制等易发生质量通病的环节重点展示,并对绑扎、孔洞留设、预埋件布设等节点内容进行展示；1.5.4模板工程样板要求1模板支撑体系应与专项方案一致,高支模样板应在方案论证后设置;2应设置基础底板和梁板后浇带独立支撑体系样板;3样板应展示梁、板、柱、楼梯等部位的支撑及加固方式.4样板应明确模板材质、木方、管材等材料；5样板交底卡应明确模板垂直度、截面尺寸等中间验收实测值标准;1.5.5砌筑工程样板要求1砌筑工程样板所用材料及做法必须和实体一致,且符合地方性要求;2样板应展示砌筑工艺流程,明确砌体的质量控制标准和控制方法;3砌筑样板应与相关的线管、线槽、电线盒、二次结构一并展示;4砌筑工程中的防渗漏、防开裂节点须重点展示;1.5.6抹灰工程样板要求1样板应明确抹灰工序工艺流程,并分层展示;2明确抹灰的质量控制标准和控制方法;3对不同材料交接、喷浆或甩浆等关键环节应重点展示;4墙体标高控制线、实测实量等标示应字体清晰、规格统一;1.5.7建筑保温及幕墙防火封堵工程样板要求1建筑保温工程样板应选择有代表性的节点,对外墙、屋面、外墙、幕墙的重要节点进行分层展示;样板应重点展示易产生冷桥的节点做法;2幕墙保温节点样板必须与幕墙深化设计保持一致;3幕墙防火封堵应能展示节点做法细节剖面;4建筑保温及防火封堵样板所采用的材料必须与工程实际一致;1.5.8屋面及防水工程样板1屋面样板应展示以下内容：屋面防水及保温严寒地区应包括隔汽层、排水沟及雨水排水、设备基础、风井及住宅排油烟井、变形缝处理、屋面楼梯及栏杆、风机基础及安装、出屋面管道、避雷带、透气帽等;3各样板应与设计要求一致;1.5.9安装工程样板要求1应设置管道穿地下室外墙、屋面节点,重点展示防水、预埋件处理;2应设置各类管道穿防火墙、楼板安装样板穿楼板样板可选择管道井安装做法,重点展示支吊架、防火封堵做法、风管防火阀安装;3应设置吊顶综合吊架安装样板、管沟综合管道安装样板;选择代表性节点重点展示综合管线安装布置,组合支吊架做法;4应设置卫生间给水排水样板,重点展示管道安装布置、管根防水、管道安装与卫生间防水工序关系、成品保护等,且应对材料进行同步封样;5应设置电气线路、桥架安装样板,重点展示安装、桥架跨接、接地等;6应设置空调制冷系统管道安装样板,重点展示管道及阀门的保温、绝热及管道穿墙节点处理;7住宅楼应设置公共管道井及表间综合安装样板,重点展示管道、阀门、水表、热表安装及布置,表间应便于观察、维护;8住宅楼给水管采用地面敷设时,应设置给水管埋地做法样板,重点展示管道走向、管槽处理、管道铺设与固定;9地板辐射采暖样板应分层展示各层做法以及伸缩缝、管道密集区绝热、集分水器安装；散热器采暖应展示散热器、温控阀、立支管安装及套管设置,并展示散热器、管道、支架的防腐、涂漆;10机电安装样板应同时展示支、吊架的做法标准以及管道各类标示、箭头、漆色等;1.5.10装饰装修样板要求1装修样板材料、节点做法应与设计要求一致,材料应同步封样;2应设置室内控制线及室内水、电点位置控制展示样板;3应设置天花吊杆龙骨安装、顶棚施工工艺展示样板;对龙骨、转换层及附件设置、吊顶定位、钉眼处理、线脚做法、不同材料交接防开裂处理等进行展示;4应设置墙面装修样板,重点展示墙面涂料、壁纸等工序标准以及阴阳角处理、不同材料交接处理等;5应设置墙面瓷砖、石材工法样板;展示基层处理、瓷砖石材粘贴工序、墙面交脚处理、线盒面板设置、石材瓷砖对缝要求等;6应设置地面面砖、石材工法样板;展示基层处理、粘贴工序、交脚处理、铺贴对缝要求等;1.6展示区安全文明样板设置要求1.6.1安全文明类样板应能体现总包单位的安全文明施工总体策划标准;1.6.2应设置临边防护、洞口防护、脚手架、马道、施工防护棚、临时消防设施、临时用电设施及电缆敷设、安全器具、安全指示及标示等;1.6.3应设置安全教育及相关安全带使用等体验场所;1.6.4应设置吸烟茶水亭、工人用餐区等临时休息设施及现场移动卫生设施;。

工法样板间施工方案一、项目背景介绍工法样板间是指通过建造一座具有代表性的标准化样板房，进行工法推广和示范施工的一种方式。

这种工法样板间的施工方案需要详细规定工法样板间的设计、材料选用、施工流程等内容，以确保施工的质量和进度。

二、工法样板间的设计要求1.结构设计：工法样板间的结构设计应满足相关规范和标准要求，保证结构的稳定性和安全性。

2.布局设计：工法样板间的布局设计应合理，包括房间数量、大小、功能区域等，以满足实际使用需要。

3.材料选用：工法样板间的材料选用应符合环保要求，同时考虑材料的经济性和使用寿命。

4.照明设计：工法样板间的照明设计应科学合理，充分考虑自然光的利用和人工照明的需要。

三、施工流程及要求1.地基处理：对工法样板间的地基进行必要的处理，包括挖掘、填土、夯实等工作，确保地基的承载力和稳定性。

2.基础施工：根据设计要求进行基础的浇筑和加固，确保基础的强度和稳定性。

3.结构施工：根据结构设计进行墙体、梁、柱等结构元件的施工，采用合适的工法和施工工艺，确保结构的安全和稳定。

4.安装施工：包括门窗安装、管道安装、电气安装等，工艺要求严格，确保安装工程的质量和可靠性。

5.室内装饰：根据设计要求进行室内装饰工程，包括墙面装饰、地面装饰、天花装饰等，确保装饰效果和使用功能的兼顾。

6.系统调试：对工法样板间的各项系统进行调试，包括电气系统、给排水系统、空调系统等，确保系统的运行正常。

7.环境整理：施工结束后，对工法样板间进行环境整理和清洁，确保工法样板间的干净整洁。

四、质量控制及安全要求1.施工过程中，需要严格按照相关标准和规范进行施工，确保施工质量。

2.施工现场需要做好安全管理，设置施工警示标志，采取必要的防护措施，防止施工事故的发生。

3.对施工人员进行必要的培训，提高他们的施工技能和安全意识。

4.施工材料需要进行合格检测，确保质量达标。

5.施工过程中需要定期进行质量检查，及时发现和解决施工质量问题。

工法样板区做法，图文详解随着行业的发展，越来越多房企开始从施工细节出发，打磨出如同艺术品的工法样板区，以此来提升企业形象。

下面将分享的是某项目的工法样板区。

前期计划前期做好梳理管控难点、要点，明确节点工艺做法和优化施工流程三个环节，具体内容如下：工法区展示要点要求总包方建造工法样板区，由总包负责对各劳务班组进行工法培训，项目公司工程部及监理记录、监督。

▉工法样板施工：明确管控要点；规范节点细部做法；经过项目部、监理单位、业主验收合格后实行。

▉工法样板培训交底：对进场各劳务班组进行工法样板培训交底；结合可视化交底。

工法样板区展示1结构样板★框架结构样板工艺说明：脚手架水平间距1100，距离梁边300 梁底脚手架设置有防滑扣件梁柱节点加密区长度：750板上设置长条马镫，间距800★核心筒支模样板工艺说明：木方大小为50X100，间距不大于250 对拉螺杆水平间距450钢管竖向间距600另设置对拉螺杆，加固剪力墙边角★劲性柱结构样板工艺说明：梁柱节点加密区长度900劲性柱箍筋采用八字箍木枋大小为50X100，间距不大于250 采用槽钢和对拉螺杆固定柱模2砌筑样板★砌筑及二次结构样板工艺说明：后开线槽采用切槽处理线槽切缝砂浆灰浆比同抹灰砂浆二次结构封模前贴双面胶防止漏浆轻质砌块底部要求三匹实心砖或者灌芯的混凝土小型空心砌块封顶砖斜砌砂浆饱满门窗洞口留设，砖墙上留洞留槽3装修样板★抹灰样板、外墙内保温样板、外墙涂料样板工艺说明：不同材料间挂网抹灰，挂网出边界100灰饼大小50X50，灰饼间距不超过2m涂料和保温分层处理，保证观感效果4屋面作法样板工艺说明：女儿墙压顶做滴水线压顶外高内低，4%找坡卷材的搭接长度：不小于100单砖立砌保护SBS卷材防止晒裂5卫生间样板工艺说明：增加同层排水，防止沉池积水造成渗漏；所有带水周边增加200高素混凝土反坎；管道安装位置确保洁具安装空间。

6管井样板工艺说明：水管井周边做200高混土挡水坎，底部安装地漏；所有管道排布要求整齐标示清晰；同一排阀门成线，不同的管道阀门要求开启方向一致；管中管采用石棉水泥表面加防火胶泥封堵。

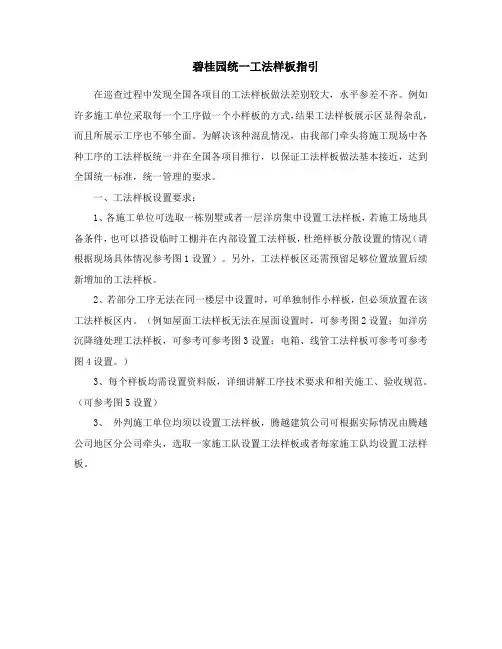

碧桂园统一工法样板指引在巡查过程中发现全国各项目的工法样板做法差别较大，水平参差不齐。

例如许多施工单位采取每一个工序做一个小样板的方式，结果工法样板展示区显得杂乱，而且所展示工序也不够全面。

为解决该种混乱情况，由我部门牵头将施工现场中各种工序的工法样板统一并在全国各项目推行，以保证工法样板做法基本接近，达到全国统一标准，统一管理的要求。

一、工法样板设置要求：1、各施工单位可选取一栋别墅或者一层洋房集中设置工法样板，若施工场地具备条件，也可以搭设临时工棚并在内部设置工法样板，杜绝样板分散设置的情况（请根据现场具体情况参考图1设置）。

另外，工法样板区还需预留足够位置放置后续新增加的工法样板。

2、若部分工序无法在同一楼层中设置时，可单独制作小样板，但必须放置在该工法样板区内。

（例如屋面工法样板无法在屋面设置时，可参考图2设置；如洋房沉降缝处理工法样板，可参考可参考图3设置；电箱、线管工法样板可参考可参考图4设置。

）3、每个样板均需设置资料版，详细讲解工序技术要求和相关施工、验收规范。

（可参考图5设置）3、外判施工单位均须以设置工法样板，腾越建筑公司可根据实际情况由腾越公司地区分公司牵头，选取一家施工队设置工法样板或者每家施工队均设置工法样板。

图1图2图3图4图5二、工法样板内容要求：1、砌体样板：需包含砌体灰缝平直、灰缝勾缝、底砖砌筑、顶砖砌筑、施工洞口、拉结筋设置等工法样板。

（请参考图6、图7设置）2、内墙抹灰样板：需包含基底处理、灰饼、交界处钢丝网、抹灰层、表面玻纤网、阳角护角等工法样板。

（请参考图8设置）3、外墙抹灰样板：需包含基底处理、灰饼、抹灰层、防水层、保温层（根据具体图纸设置）、抗裂砂浆（根据具体图纸设置）、饰面层（根据具体图纸设置，若是外墙喷涂时要分层设置）等工法样板。

（请参考图9设置）4、平屋面样板：需包含找平层、防水层、保温层、保护层、饰面层等工法样板。

（请参考图10、图11设置）5、卫生间样板：需包含卫生间翻边、找平层、防水层及上翻、保护层、卫生间管线布置、管井砌筑、盖板层、地面及墙面铺贴层、地漏等工法样板。
