高压电工入网考试题 继电保护 单选

第二章电力系统一、单项选择题(每题的备选项中，只有一项符合题意)1.电力系统是由(A)组成的整体。

A.发电厂、输配电线路、变配电所和用电单位B.发电厂、输配电线路、变配电所C.输配电线路、输配电所和用电单位D.发电厂、变配电所和用电单位2.发电厂与用电负荷中心相距较远，为了减少网络损耗，所以必须建设(B)、高压、超高压输电线路，将电能从发电厂远距离输送到负荷中心。

A.降压变电所B.升压变电所C.中压变电所D.低压变电所3.交流高压输电网一般指110kV、(D)电网。

A. 10kVB. 20kVC. 35kVD.220kV4.高压配电网一般指(C)、110kV及以上电压等级的配电网。

A. 10kVB. 20kVC. 35kVD. 480V5.电力生产的特点是(A)、集中性、适用性、先行性。

A.同时性B.广泛性C.统一性D.不定性6.在负荷不变的情况下，配电系统电压等级由10kV升至20kV，功率损耗降低至原来的(D)。

A. 10%B. 15%C. 20% .D. 25%7.对于电力系统来说，峰、谷负荷差越(A) ，用电越趋于合理。

A.小B.大C.稳定D.不稳定8.发电厂、电网经一次投资建成之后，它就随时可以运行，电能(A)时间、地点、空间、气温、风雨、场地的限制，与其他能源、相比是最清洁、元污染、对人类环境无害的能源。

A.不受或很少受B.很受C.非常受D.从来不受9.下列各项，一般情况下属于一类用电负荷的是(B)。

A.农村照明用电B.中断供电时将造成人身伤亡C.市政照明用电D.小企业动力用电10.一类负荷中的特别重要负荷，除由(B)独立电源供电外，还应增设应急电源，并不准将其他负荷接入应急供电系统。

A.一个B.两个C.三个D.四个11. (A)是电力网中的线路连接点，是用以变换电压、交换功率和汇集、分配电能的设施。

A.变、配电所B.发电厂C.输电线路D.配电线路12.按变电所在电力系统中的位置、作用及其特点划分，变电所的主要类型有枢纽变电所、区域变电所、地区变电所、(A)、用户变电所、地下变电所和无人值班变电所等。

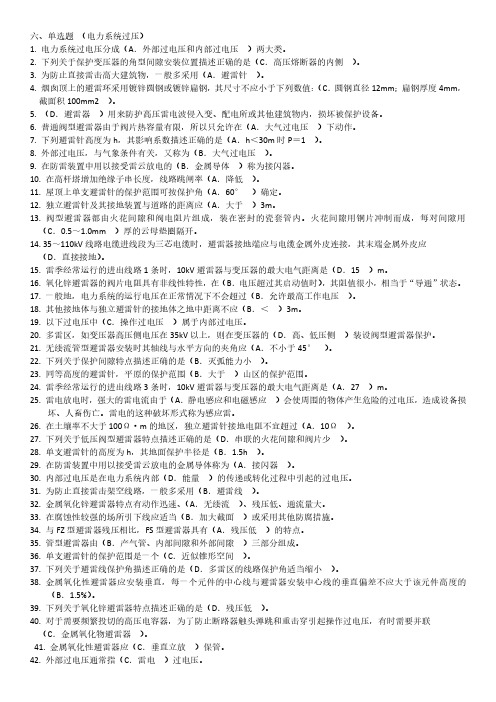

六、单选题（电力系统过压）1. 电力系统过电压分成（A．外部过电压和内部过电压）两大类。

2. 下列关于保护变压器的角型间隙安装位置描述正确的是（C．高压熔断器的内侧）。

3. 为防止直接雷击高大建筑物，一般多采用（A．避雷针）。

4. 烟囱顶上的避雷环采用镀锌圆钢或镀锌扁钢，其尺寸不应小于下列数值：（C．圆钢直径12mm；扁钢厚度4mm，截面积100mm2）。

5. （D．避雷器）用来防护高压雷电波侵入变、配电所或其他建筑物内，损坏被保护设备。

6. 普通阀型避雷器由于阀片热容量有限，所以只允许在（A．大气过电压）下动作。

7. 下列避雷针高度为h，其影响系数描述正确的是（A．h＜30m时P＝1）。

8. 外部过电压，与气象条件有关，又称为（B．大气过电压）。

9. 在防雷装置中用以接受雷云放电的（B．金属导体）称为接闪器。

10. 在高杆塔增加绝缘子串长度，线路跳闸率（A．降低）。

11. 屋顶上单支避雷针的保护范围可按保护角（A．60°）确定。

12. 独立避雷针及其接地装置与道路的距离应（A．大于）3m。

13. 阀型避雷器都由火花间隙和阀电阻片组成，装在密封的瓷套管内。

火花间隙用铜片冲制而成，每对间隙用（C．0.5～1.0mm）厚的云母垫圈隔开。

14. 35～110kV线路电缆进线段为三芯电缆时，避雷器接地端应与电缆金属外皮连接，其末端金属外皮应（D．直接接地）。

15. 雷季经常运行的进出线路1条时，10kV避雷器与变压器的最大电气距离是（D．15）m。

16. 氧化锌避雷器的阀片电阻具有非线性特性，在（B．电压超过其启动值时），其阻值很小，相当于“导通”状态。

17. 一般地，电力系统的运行电压在正常情况下不会超过（B．允许最高工作电压）。

18. 其他接地体与独立避雷针的接地体之地中距离不应（B．＜）3m。

19. 以下过电压中（C．操作过电压）属于内部过电压。

20. 多雷区，如变压器高压侧电压在35kV以上，则在变压器的（D．高、低压侧）装设阀型避雷器保护。

新高压电工进网作业考试题二单位：姓名：一、单项选择题（每题的备选项中，只有一项是符合题意，每题1 分，错选或不选为0 分，总计40 分）1、在交流电路中，关于有功功率P、无功功率Ｑ、视在功率S、功率因数角φ的关系，正确的是（）。

A、B、C、D、2、判断导体内的感应电动势的方向时，应使用（）。

A、左手定则B、右手定则C、顺时针定则D、逆时针定则3、中性点不接地的电力系统中，发生单相接地故障时，非故障相对故障相的电压为（）。

A、相电压B、最高为相电压C、线电压D、最高为线电压4、（）短路，其不平衡电流将产生较强的不平衡磁场，会对附近的通信线路、电子设备及其他弱电控制系统产生干扰信号，使通讯失真、控制失灵、设备产生误动作。

A、不对称的接地B、三相接地C、对称接地D、对称或者不对称接地5、在一类用电负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，称为（）。

A、超一类负荷B、重点负荷C、特别重要负荷D、重载负荷6、由各级电压的电力线路，将各种发电厂、变电所和电力用户联系起来的一个( )和用电的整体，叫做电力系统。

A、发电、输电、配电B、发电、输电、变电C、变电、输电、配电D、发电、变电、配电7、三相系统中发生的短路有 4 种基本类型，三相短路、( )、单相接地短路和两相接地短路。

A、相相短路B、两相短路C、相地短路D、瞬时短路8、（）的作用是将系统的高电压转变为低电压，供测量、保护、监控用。

A、高压断路器B、隔离开关C、电压互感器D、电流互感器9、火力发电厂假如( )则称热电厂。

A、既发电又供热B、发电或供热C、发电D、供热10、小容量配电所高压侧通常采用隔离开关-熔断器或跌落式熔断器、( )等主接线形式。

A、隔离开关B、负荷开关-熔断器C、熔断器D、断路器-熔断器11、发生短路时，在短路后约（）秒时将出现短路电流的最大瞬时值，称为冲击电流。

A、0.01B、0.02C、0.03D、0.0512、交流特高压输电网一般指（）及以上电压电网。

电工进网作业练习题五单位：姓名：一、单项选择题〔每题的备选项中，只有一项为哪一项符合题意，每题1分，错选或不选为0分，总计40分〕1、在直流电路中，电感元件的〔〕。

A、容抗值大于零B、感抗值大于零C、感抗值等于零D、感抗值小于零2、直导体运动方向及磁力线平行时，感应电动势e〔〕。

A、最大B、最小C、为0D、不确定3、由各级电压的电力线路，将各种发电厂、变电所和电力用户联系起来的一个( )和用电的整体，叫做电力系统。

A、发电、输电、配电B、发电、输电、变电C、变电、输电、配电D、发电、变电、配电4、变、配电所主要由主变压器、〔〕、控制系统等局部构成，是电网的发电厂重要组成局部和电能传输的重要环节。

A、输电线路B、配电线路C、配电装置及测量D、发电厂5、电网经常解列是将机组和线路分配在不同的母线系统或母线分段上，并将( )断开运行，这样可显著减小短路电流。

A、母线联络断路器或母线分段断路器B、主变断路器C、主变或线路断路器D、线路断路器6、小容量配电所高压侧通常采用负荷开关-熔断器、( )等主接线形式。

A、隔离开关B、隔离开关-跌落式熔断器C、熔断器D、断路器-熔断器7、中断供电时将造成人身伤亡,属于( )负荷。

A、一类B、二类C、三类D、四类8、电压质量包含( )、电压允许波动及闪变、三相电压允许不平衡度等内容。

A、电流允许偏差B、电压允许偏差C、电阻允许偏差D、功率允许偏差9、〔〕的配电系统中，在一段母线故障或检修时，另一段母线仍旧能继续运行。

A、单母线分段接线B、单母线接线C、内桥接线D、外桥接线10、低电阻接地方式的主要特点在电网发生单相接地时，能获得较大的〔〕。

A、容性电流B、阻性电流C、感性电流D、线性电流11、在中性点不接地的电力系统中，当发生单相接地故障时，流入大地的电流假设过大，就会在接地故障点出现断续电弧而引起〔〕。

A、过电压B、过电流C、过负荷D、欠电压12、当单电源变电所的高压为〔〕接线，低压为单母线接线方式，只要线路或变压器及变压器低压侧任何一元件发生故障或检修，整个变电所都将停电，母线故障或检修，整个变电所也要停电。

继电保护练习题库含参考答案一、单选题（共100题，每题1分，共100分）1.两相金属性短路故障时，两故障相电压和非故障相电压相位关系为(____)。

A、垂直B、同相C、不确定D、反相正确答案：D2.正弦交流电的幅值就是（____）。

A、正弦交流电最大值的2倍$B、$正弦交流电最大值的√2倍C、$正弦交流电波形正负振幅之和$D、$正弦交弦电最大值$正确答案：D3.CJ-75型交流接触器线圈，在20℃时，直流电阻值R1＝105Ω，通电后温度升高，此时测量线圈的直流电阻R2＝113.3Ω，若20℃时，线圈的电阻温度系数＝0.00395，则该线圈的温升Δt＝（____）℃。

A、19.23$B、$20.01$C、$20.88$D、$21.74正确答案：B4.阀厅内高压穿墙套管试验加压前应通知阀厅外侧换流变压器上试验无关人员撤离，确认其余绕组均已（），并派专人监护。

A、可靠绝缘B、可靠断开C、可靠接地D、可靠连接正确答案：C5.过压跳闸共配置(____)轮。

A、三$B、$六C、$四$D、$五$正确答案：A6.测控装置上电后，应检查的项目里不包含的内容是(____)。

A、指示灯状态$B、$遥控是否成功C、$通讯状态$D、$面板显示情况$正确答案：B7.失压解列装置与（）故障类型配合使用。

A、永久性故障B、接地故障C、相间故障D、瞬时性故障正确答案：A8.模块自动退出运行处理方法不包括(____)。

A、检查输出电流为零$B、$更换模块C、$模块表面指示灯$D、$加电重启$正确答案：A9.能源利用从低效向高效发展的规律性，决定了以( )为中心的终端能源消费趋势。

A、$用户$C、电$D、$发电$正确答案：C10.RCS-978差动保护中,当采用高压侧转角时,若在高压侧通入B相电流时,其差流采样在（____）出现。

A、AB$B、$BC$C、$CA$D、$ABC正确答案：A11.站用变重瓦斯保护和轻瓦斯保护的正电源，正确的接法（）A、重瓦斯保护接保护电源，轻瓦斯保护接信号电源B、使用同一信号正电源C、使用同一保护正电源D、重瓦斯保护接信号电源，轻瓦斯保护接保护电源正确答案：A12.下述论述中，正确的是（____）。

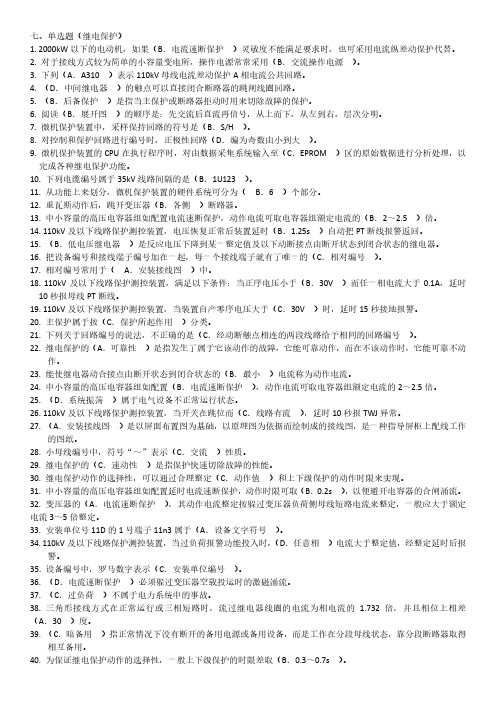

七、单选题（继电保护）1. 2000kW以下的电动机，如果（B．电流速断保护）灵敏度不能满足要求时，也可采用电流纵差动保护代替。

2. 对于接线方式较为简单的小容量变电所，操作电源常常采用（B．交流操作电源）。

3. 下列（A．A310）表示110kV母线电流差动保护A相电流公共回路。

4. （D．中间继电器）的触点可以直接闭合断路器的跳闸线圈回路。

5. （B．后备保护）是指当主保护或断路器拒动时用来切除故障的保护。

6. 阅读（B．展开图）的顺序是：先交流后直流再信号，从上而下，从左到右，层次分明。

7. 微机保护装置中，采样保持回路的符号是（B．S/H）。

8. 对控制和保护回路进行编号时，正极性回路（D．编为奇数由小到大）。

9. 微机保护装置的CPU在执行程序时，对由数据采集系统输入至（C．EPROM）区的原始数据进行分析处理，以完成各种继电保护功能。

10. 下列电缆编号属于35kV线路间隔的是（B．1U123）。

11. 从功能上来划分，微机保护装置的硬件系统可分为（B．6）个部分。

12. 重瓦斯动作后，跳开变压器（B．各侧）断路器。

13. 中小容量的高压电容器组如配置电流速断保护，动作电流可取电容器组额定电流的（B．2～2.5）倍。

14. 110kV及以下线路保护测控装置，电压恢复正常后装置延时（B．1.25s）自动把PT断线报警返回。

15. （B．低电压继电器）是反应电压下降到某一整定值及以下动断接点由断开状态到闭合状态的继电器。

16. 把设备编号和接线端子编号加在一起，每一个接线端子就有了唯一的（C．相对编号）。

17. 相对编号常用于（A．安装接线图）中。

18. 110kV及以下线路保护测控装置，满足以下条件：当正序电压小于（B．30V）而任一相电流大于0.1A，延时10秒报母线PT断线。

19. 110kV及以下线路保护测控装置，当装置自产零序电压大于（C．30V）时，延时15秒接地报警。

20. 主保护属于按（C．保护所起作用）分类。

全国电工进网作业许可理论考试试题1特种类继电保护A 卷一、单项选择题（每题的备选项中，只有一项最符合题意，每题 1 分，错选或不选为0分，总计40 分）1、无限大容量系统的特征为（C）。

A ．当被供电系统中负荷变动甚至发生故障，电力系统母线电压应维持不变，频率不作要求B.当被供电系统中负荷变动甚至发生故障，电力系统母线频率应维持不变，电压不作要求C.当被供电系统中负荷变动甚至发生故障，电力系统母线电压及频率基本维持不变 D •当被供电系统中负荷变动甚至发生故障，电力系统母线电压及频率不作要求2、低压配电网中所有设备的外露可导电部分均接公共保护线PE,或接公共保护中性线PEN的系统称为（A ）。

A • TN系统B • TT系统C .IT系统3、继电保护中根据逻辑部分的输出，完成继电保护发出断路器跳闸命令或信号的是（C）的作用。

A. 显示部分B.跳闸部分C.执行部分D.测量部分4、对于反应故障参数降低而动作的欠量继电保护装置，灵敏度计算为（D）。

A. 保护范围末发生金属性短路时故障参数最小计算值除以保护装置的动作参数B. 保护范围末发生金属性短路时故障参数最大计算值除以保护装置的动作参数C. 保护装置的动作参数除以保护范围末发生金属性短路时故障参数最小计算值D. 保护装置的动作参数除以保护范围末发生金属性短路时故障参数最大计算值5、中性点不接地系统通常采用接地选线和（D）的方式实现单相接地保护。

A •零序电流I段保护B •零序电流II段保护C •零序电流III段保护D •绝缘监视6、零序电流I段保护与（A）构成线路接地短路的主保护。

A .零序电流II段保护B .零序电流III段保护C.瞬时电流速段保护D .限时电流速段保护7、三段式零序电流保护中第III 段为（C ）。

A •瞬时零序电流速断保护B •限时零序电流速断保护C.零序过电流保护8、中性点不接地系统发生单相接地故障，故障线路零序电流方向为（ B ）。

继电保护单选模拟考试题（附答案）一、单选题（共100题，每题1分，共100分）1、高压电力电缆不需停电的工作，应填用（）工作票。

A、第一种B、电力电缆第一种C、第二种D、带电作业正确答案：C2、更换电源插件后需要验证（）A、交流采样是否正确B、保护装置逻辑功能是否正确C、出口回路电位是否正常D、开入回路电位是否正常正确答案：D3、电压互感器端子箱处应配置带失电告警（）自动空气开关。

A、三相联动B、分相C、两相正确答案：B4、检查过流保护逻辑功能时，通入1.2倍定值时，动作时间误差不大于(____)。

A、$0.20B、$0.1$C、$0.05$D、0.02$正确答案：C5、保护装置信息显示“双位置输入不一致”处理方法为(____)。

A、重新下载保护配置$B、$更换相应保护CPU$C、$重新投退所有软压板$D、$检查或更换开入插件正确答案：D6、阻值分别为R和2R的两只电阻并联后接入电路，则阻值小的电阻发热量是阻值大的电阻发热量的（____）倍。

B、$1/3C、$1/2$D、2$正确答案：D7、根据比较的方式，反馈可分为(____)反馈。

A、$串联和并联B、$正反馈和负反馈$C、$电压和电流$D、直流和交流$正确答案：A8、绝缘电阻表的端电压一般（____）绝缘电阻表的额定电压。

A、等于$B、$小于$C、$大于$D、$均等于正确答案：B9、“独立的保护装置或控制回路必须且只能由一对专用的直流熔断器或端子对取得直流电源”，主要目的是（）。

A、防止直流回路产生寄生回路B、保证直流回路短路时直流回路上下保护的选择性C、减少直流系统接地的发生正确答案：A10、智能终端GOOSE订阅支持的数据集不应少于（）个。

A、10B、20C、15D、12正确答案：C11、RCS9700系列测控装置，直流板上可接入(____)路直流模拟量输入，每路设置2个跳线，共计16个跳线。

A、2$B、$4$C、$6$正确答案：D12、高频电源充电模块熔丝熔断原因包括(____)。

继电保护测试题含参考答案一、单选题（共60题，每题1分，共60分）1.在大接地电流系统中，发生单向接地故障，故障点距母线远近与母线上零序电压值得关系是( )。

A、无法确定B、故障点越远零序电压越低C、故障点越远零序电压越高D、与故障点位置无关正确答案：B2.线路上发生B相单相接地时，故障点正、负、零序电流分别通过线路M侧的正、负、零序分流系数C1M、C2M、C0M被分到了线路M 侧，形成了M侧各相全电流中的故障分量ΔIΦ（Φ=A、B、C），若( )成立则ΔIA=ΔIC=0。

A、C1M=C2M=C0MB、C1M=C2M≠C0MC、C1M≠C2M≠C0M正确答案：A3.一般电气仪表所示出的交流电压、电流的指示值是( )。

A、最大值B、有效值C、平均值D、瞬时值。

正确答案：B4.使用于单相重合闸线路的保护装置，应具有在单相跳闸后至重合前的两相运行过程中，健全相再故障时快速动作( )跳闸的保护功能。

A、三相B、两相C、单相正确答案：A5.距离保护Ⅱ段的保护范围一般为( )。

A、线路全长85%B、线路全长及下一线路的30%~40%C、线路全长及下一线路全长D、线路全长正确答案：B6.根据Q/GDW441-2010《智能变电站继电保护技术规范》，交换机传输各种帧长数据时交换机固有时延应小于( )。

A、5μsB、10μsC、15μsD、20μs正确答案：B7.微机型母差保护中使用的母联开关电流取自I母侧电流互感器TA，如分列运行时在母联开关与TA之间发生故障，将造成( )。

A、Ⅰ母差动保护动作，切除故障，Ⅰ母失压Ⅱ母差动保护不动作，Ⅱ母不失压B、Ⅱ母差动保护动作，切除故障，Ⅱ母失压Ⅰ母差动保护不动作，Ⅰ母不失压C、Ⅰ母差动保护动作，Ⅰ母失压，但故障没有切除，随后Ⅱ母差动保护动作，切除故障，Ⅱ母失压D、Ⅰ母差动保护动作，Ⅰ母失压，但故障没有切除，随后失灵保护动作，切除故障，Ⅱ母失压正确答案：A8.根据Q/GDW441-2010《智能变电站继电保护技术规范》的要求，智能控制柜应具备温度、湿度的采集、调节功能，柜内温度控制在( )。

继电保护单选题库及参考答案一、单选题（共100题，每题1分，共100分）1、当供电电网电压过高时,会引起电动机铜损和铁损增大,增加电动机温升,电动机应装设( )。

A、装设堵转保护B、装设过电压保护C、装设低电压保护D、装设过负荷保护正确答案：B2、断路器位置信号中,当断路器被自动重合闸动作合闸时( )。

A、绿灯亮B、红灯亮C、红灯闪正确答案：C3、考虑上下级定时限过电流保护灵敏度配合时,动作电流应为( )。

A、本线路定时限过电流保护整定值较大B、上下级整定值相等C、下条线路定时限过电流保护整定值较大正确答案：A4、电动机在起动过程中或运行中发生堵转,转差率为( )。

A、1B、0.5C、2正确答案：A5、继电保护一般用于反应( )的电流,因此一般不允许继电保护与测量仪表共用同一电流互感器。

A、停电状态B、正常状态C、故障状态正确答案：C6、电力系统中变压器发生故障,故障的性质绝大部分为( )。

A、瞬时性故障B、间歇性故障C、永久性故障正确答案：C7、变压器油箱内故障包括绕组间的相间短路、一相绕组匝间短路及( )等。

A、绕组与铁芯之间的接地故障B、引出线的套管闪络故障C、套管破碎通过外壳发生的单相接地故障D、引出线上的相间故障正确答案：A8、某变电站负荷出线采用电流三段保护,其互感器应采用( )。

A、测量用电流互感器B、保护用电流互感器C、测量用电压互感器D、保护用电压互感器正确答案：B9、继电保护装置以尽可能快的速度切除故障元件或设备是指保护具有较好的( )。

A、选择性B、快速性C、灵敏性正确答案：B10、备用电源自动投入装置工作时,当电压互感器二次断线时,自投装置应( )。

A、可靠动作B、延时动作C、加速动作D、不动作正确答案：D11、变压器相间短路的后备保护作为变压器差动保护或( )和气体保护的后备保护。

A、负序过电流保护B、零序电流保护C、过电流保护D、电流速断保护正确答案：D12、低压配电网中保护中性线代号为( )。
