照明电路的一般故障及检修方法
家庭照明电路在使用时免不了会出故障而导致用户不能用电，这给我们的生活带来许多的不便。

所以，了解一些常见的电路故障以及学会一些必要的判断、检修方法是非常必要的。

这也可以培养我们运用所学知识解决实际问题的能力。

一、熟知的常见故障
1.断路，如断丝；导线连接器断开，灯座、开关、分线盒打开；保险丝熔断或进线开路等。

断路会导致电器在没有电流的情况下无法正常工作。

2.短路如接在灯座内两个接线柱的火线和零线相碰；插座或插头内两根接线相碰；火线和零线直接连接而造成短路。

短路会把熔丝熔断而使整个照明电路断电，严重者会烧毁线路引起火灾。

（挂急诊、百度查“都市电工”应急抢修）
3.过载电路中电器总功率过大或单个电器功率过大。

这些现象和后果就像短路。

（加速生产线老化）
4.电路接触不良如灯座、开关、挂线盒接触不良；熔丝接触不良；线路接头处接触不良等。

这样会使灯忽明忽暗，用电器不能连续正常工作。

（最为常见，俗称虚连打火，很多老百姓不知道找谁修，挺着、烧毁了家用电器，家庭电气火灾隐患源头）
5.电路本身连接错误引起的故障，如插座的两个端子均连接到带电线路或零线；开关与正线带电线路连接错误；灯泡在电路中串联。

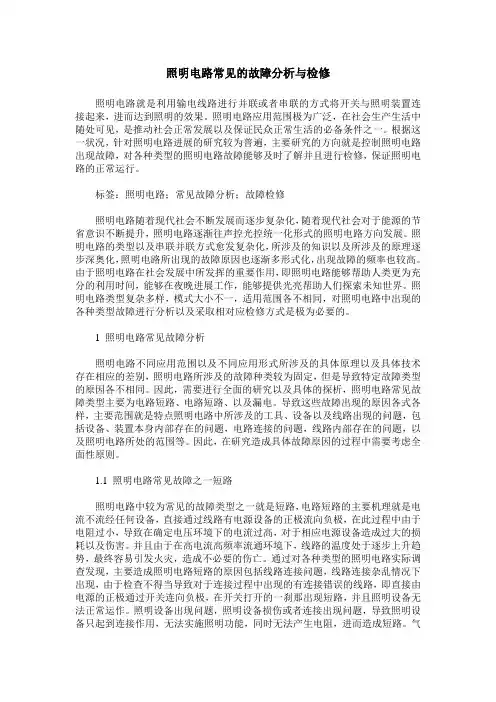

照明电路常见的故障分析与检修照明电路就是利用输电线路进行并联或者串联的方式将开关与照明装置连接起来，进而达到照明的效果。

照明电路应用范围极为广泛，在社会生产生活中随处可见，是推动社会正常发展以及保证民众正常生活的必备条件之一。

根据这一状况，针对照明电路进展的研究较为普遍，主要研究的方向就是控制照明电路出现故障，对各种类型的照明电路故障能够及时了解并且进行检修，保证照明电路的正常运行。

标签：照明电路；常见故障分析；故障检修照明电路随着现代社会不断发展而逐步复杂化，随着现代社会对于能源的节省意识不断提升，照明电路逐渐往声控光控统一化形式的照明电路方向发展。

照明电路的类型以及串联并联方式愈发复杂化，所涉及的知识以及所涉及的原理逐步深奥化，照明电路所出现的故障原因也逐渐多形式化，出现故障的频率也较高。

由于照明电路在社会发展中所发挥的重要作用，即照明电路能够帮助人类更为充分的利用时间，能够在夜晚进展工作，能够提供光亮帮助人们探索未知世界。

照明电路类型复杂多样，模式大小不一，适用范围各不相同，对照明电路中出现的各种类型故障进行分析以及采取相对应检修方式是极为必要的。

1 照明电路常见故障分析照明电路不同应用范围以及不同应用形式所涉及的具体原理以及具体技术存在相应的差别，照明电路所涉及的故障种类较为固定，但是导致特定故障类型的原因各不相同。

因此，需要进行全面的研究以及具体的探析，照明电路常见故障类型主要为电路短路、电路短路、以及漏电。

导致这些故障出现的原因各式各样，主要范围就是特点照明电路中所涉及的工具、设备以及线路出现的问题，包括设备、装置本身内部存在的问题，电路连接的问题，线路内部存在的问题，以及照明电路所处的范围等。

因此，在研究造成具体故障原因的过程中需要考虑全面性原则。

1.1 照明电路常见故障之一短路照明电路中较为常见的故障类型之一就是短路，电路短路的主要机理就是电流不流经任何设备，直接通过线路有电源设备的正极流向负极，在此过程中由于电阻过小，导致在确定电压环境下的电流过高，对于相应电源设备造成过大的损耗以及伤害。

照明电路常见故障及检修培训资料一、引言照明电路是我们日常生活中不可或缺的一部分，然而，由于各种原因，照明电路常常会出现故障。

为了帮助大家更好地了解照明电路的常见故障并进行有效的检修，本文将详细介绍照明电路的常见故障及其检修方法。

二、常见故障及检修方法1. 灯泡不亮故障描述：灯泡无法正常发光。

可能原因及检修方法：- 灯泡烧坏：更换灯泡即可。

- 灯泡接触不良：检查灯泡座，确保灯泡与座位紧密接触。

- 电路故障：检查电路连接是否松动或断开，修复连接问题。

2. 灯泡闪烁故障描述：灯泡发出闪烁的光。

可能原因及检修方法：- 电压不稳定：检查电压输出是否正常，如不正常，调整电压稳定器或更换电源。

- 灯泡接触不良：检查灯泡座，确保灯泡与座位紧密接触。

- 电路负载过重：检查电路负载是否超过额定值，如超过，减少负载或增加电路容量。

3. 灯泡过早熄灭故障描述：灯泡在使用一段时间后突然熄灭。

可能原因及检修方法：- 灯泡寿命到期：更换灯泡即可。

- 灯泡过热：检查灯泡周围是否有堆积的灰尘或其他障碍物，清理灯泡周围环境。

- 电路过载：检查电路负载是否超过额定值，如超过，减少负载或增加电路容量。

4. 照明电路漏电故障描述：照明电路存在漏电现象。

可能原因及检修方法：- 灯具绝缘损坏：检查灯具绝缘是否完好，如有损坏，更换绝缘材料。

- 电路接地不良：检查接地线是否连接良好，确保接地线与地面良好接触。

- 灯具线路短路：检查灯具线路是否有短路现象，修复短路问题。

5. 照明电路线路断开故障描述：照明电路线路中断。

可能原因及检修方法：- 线路松动或断开：检查线路连接是否松动或断开，修复连接问题。

- 线路老化或损坏：检查线路是否老化或损坏，如有问题，更换线路或修复损坏部分。

- 电路保护器故障：检查电路保护器是否正常工作，如有故障，更换保护器。

三、照明电路检修注意事项1. 安全第一：在进行照明电路检修时，务必断开电源，并采取必要的安全措施，如佩戴绝缘手套和护目镜等。

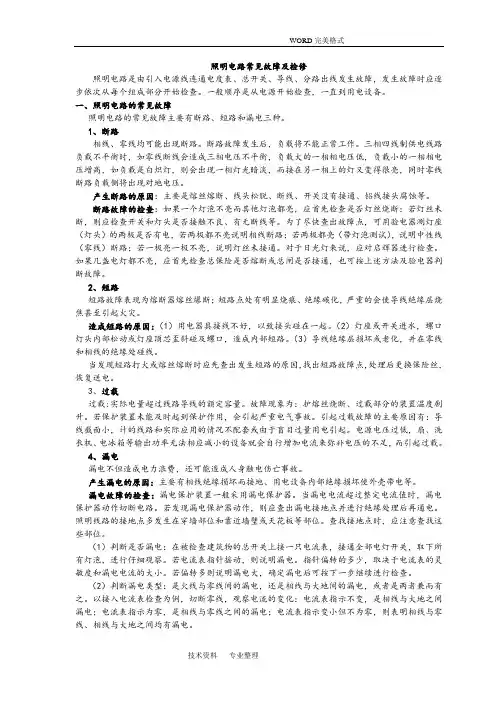

照明电路常见故障及检修照明电路是由引入电源线连通电度表、总开关、导线、分路出线发生故障，发生故障时应逐步依次从每个组成部分开始检查。

一般顺序是从电源开始检查，一直到用电设备。

一、照明电路的常见故障照明电路的常见故障主要有断路、短路和漏电三种。

1、断路相线、零线均可能出现断路。

断路故障发生后，负载将不能正常工作。

三相四线制供电线路负载不平衡时，如零线断线会造成三相电压不平衡，负载大的一相相电压低，负载小的一相相电压增高，如负载是白炽灯，则会出现一相灯光暗淡，而接在另一相上的灯又变得很亮，同时零线断路负载侧将出现对地电压。

产生断路的原因：主要是熔丝熔断、线头松脱、断线、开关没有接通、铝线接头腐蚀等。

断路故障的检查：如果一个灯泡不亮而其他灯泡都亮，应首先检查是否灯丝烧断；若灯丝未断，则应检查开关和灯头是否接触不良、有无断线等。

为了尽快查出故障点，可用验电器测灯座（灯头）的两极是否有电，若两极都不亮说明相线断路；若两极都亮（带灯泡测试），说明中性线（零线）断路；若一极亮一极不亮，说明灯丝未接通。

对于日光灯来说，应对启辉器进行检查。

如果几盏电灯都不亮，应首先检查总保险是否熔断或总闸是否接通，也可按上述方法及验电器判断故障。

2、短路短路故障表现为熔断器熔丝爆断；短路点处有明显烧痕、绝缘碳化，严重的会使导线绝缘层烧焦甚至引起火灾。

造成短路的原因：（1）用电器具接线不好，以致接头碰在一起。

（2）灯座或开关进水，螺口灯头内部松动或灯座顶芯歪斜碰及螺口，造成内部短路。

（3）导线绝缘层损坏或老化，并在零线和相线的绝缘处碰线。

当发现短路打火或熔丝熔断时应先查出发生短路的原因，找出短路故障点，处理后更换保险丝，恢复送电。

3、过载过载:实际电量超过线路导线的额定容量。

故障现象为：护熔丝烧断、过载部分的装置温度剧升。

若保护装置未能及时起到保护作用，会引起严重电气事故。

引起过载故障的主要原因有：导线截面小，计的线路和实际应用的情况不配套或由于盲目过量用电引起。

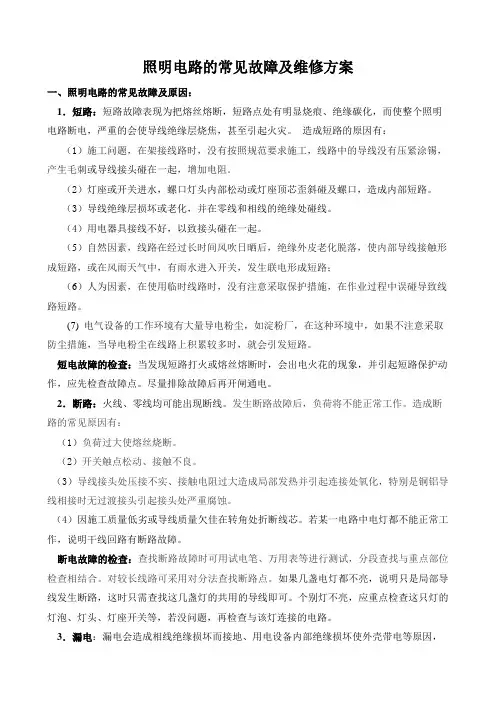

照明电路的常见故障及维修方案一、照明电路的常见故障及原因：1．短路：短路故障表现为把熔丝熔断，短路点处有明显烧痕、绝缘碳化，而使整个照明电路断电，严重的会使导线绝缘层烧焦，甚至引起火灾。

造成短路的原因有：（1）施工问题，在架接线路时，没有按照规范要求施工，线路中的导线没有压紧涂锡，产生毛刺或导线接头碰在一起，增加电阻。

（2）灯座或开关进水，螺口灯头内部松动或灯座顶芯歪斜碰及螺口，造成内部短路。

（3）导线绝缘层损坏或老化，并在零线和相线的绝缘处碰线。

（4）用电器具接线不好，以致接头碰在一起。

（5）自然因素，线路在经过长时间风吹日晒后，绝缘外皮老化脱落，使内部导线接触形成短路，或在风雨天气中，有雨水进入开关，发生联电形成短路；（6）人为因素，在使用临时线路时，没有注意采取保护措施，在作业过程中误碰导致线路短路。

(7)电气设备的工作环境有大量导电粉尘，如淀粉厂，在这种环境中，如果不注意采取防尘措施，当导电粉尘在线路上积累较多时，就会引发短路。

短电故障的检查：当发现短路打火或熔丝熔断时，会出电火花的现象，并引起短路保护动作，应先检查故障点。

尽量排除故障后再开闸通电。

2．断路：火线、零线均可能出现断线。

发生断路故障后，负荷将不能正常工作。

造成断路的常见原因有：（1）负荷过大使熔丝烧断。

（2）开关触点松动、接触不良。

（3）导线接头处压接不实、接触电阻过大造成局部发热并引起连接处氧化，特别是铜铝导线相接时无过渡接头引起接头处严重腐蚀。

（4）因施工质量低劣或导线质量欠佳在转角处折断线芯。

若某一电路中电灯都不能正常工作，说明干线回路有断路故障。

断电故障的检查：查找断路故障时可用试电笔、万用表等进行测试，分段查找与重点部位检查相结合。

对较长线路可采用对分法查找断路点。

如果几盏电灯都不亮，说明只是局部导线发生断路，这时只需查找这几盏灯的共用的导线即可。

个别灯不亮，应重点检查这只灯的灯泡、灯头、灯座开关等，若没问题，再检查与该灯连接的电路。

照明电路常见故障及检修照明电路是由引入电源线连通电度表、总开关、导线、分路出线发生故障，发生故障时应逐步依次从每个组成部分开始检查。

一般顺序是从电源开始检查，一直到用电设备。

一、照明电路的常见故障照明电路的常见故障主要有断路、短路和漏电三种。

1、断路相线、零线均可能出现断路。

断路故障发生后，负载将不能正常工作。

三相四线制供电线路负载不平衡时，如零线断线会造成三相电压不平衡，负载大的一相相电压低，负载小的一相相电压增高，如负载是白炽灯，则会出现一相灯光暗淡，而接在另一相上的灯又变得很亮，同时零线断路负载侧将出现对地电压。

产生断路的原因：主要是熔丝熔断、线头松脱、断线、开关没有接通、铝线接头腐蚀等。

断路故障的检查：如果一个灯泡不亮而其他灯泡都亮，应首先检查是否灯丝烧断；若灯丝未断，则应检查开关和灯头是否接触不良、有无断线等。

为了尽快查出故障点，可用验电器测灯座（灯头）的两极是否有电，若两极都不亮说明相线断路；若两极都亮（带灯泡测试），说明中性线（零线）断路；若一极亮一极不亮，说明灯丝未接通。

对于日光灯来说，应对启辉器进行检查。

如果几盏电灯都不亮，应首先检查总保险是否熔断或总闸是否接通，也可按上述方法及验电器判断故障。

2、短路短路故障表现为熔断器熔丝爆断；短路点处有明显烧痕、绝缘碳化，严重的会使导线绝缘层烧焦甚至引起火灾。

造成短路的原因：（1）用电器具接线不好，以致接头碰在一起。

（2）灯座或开关进水，螺口灯头内部松动或灯座顶芯歪斜碰及螺口，造成内部短路。

（3）导线绝缘层损坏或老化，并在零线和相线的绝缘处碰线。

当发现短路打火或熔丝熔断时应先查出发生短路的原因，找出短路故障点，处理后更换保险丝，恢复送电。

3、过载过载:实际电量超过线路导线的额定容量。

故障现象为：护熔丝烧断、过载部分的装置温度剧升。

若保护装置未能及时起到保护作用，会引起严重电气事故。

引起过载故障的主要原因有：导线截面小，计的线路和实际应用的情况不配套或由于盲目过量用电引起。
