闭环电子系统的设计与应用

《开环电子控制系统和闭环电子控制系统》教学分析在电子控制系统领域，开环电子控制系统和闭环电子控制系统是两种常见的控制方式。

本文将对这两种控制系统进行详细的教学分析，帮助读者更好地理解它们的原理和应用。

一、开环电子控制系统开环电子控制系统是一种简单的控制系统，它通过输入指令直接控制执行器的动作，而不思量输出结果对系统的影响。

开环系统中没有反馈回路，无法自动调节输出来纠正误差，因此对系统的稳定性和鲁棒性要求较高。

开环系统通常用于对控制要求不高的场合，如家用电器、玩具等。

开环电子控制系统的特点包括：1. 简单直观：只需输入指令，系统即可执行相应动作，操作简单直观。

2. 精度低：由于没有反馈回路，系统无法自动调节输出，容易受到外部干扰影响，精度较低。

3. 稳定性差：系统稳定性差，容易出现误差累积，影响系统的性能。

二、闭环电子控制系统闭环电子控制系统是一种相对复杂的控制系统，它通过测量输出并与期望输出进行比较，通过反馈回路来调节控制器的输出，以实现系统的稳定性和精度要求。

闭环系统具有自动调节功能，能够根据实际输出情况来调节控制器的输出，使系统更加稳定和精确。

闭环电子控制系统的特点包括：1. 精度高：通过反馈回路调节输出，能够实时纠正误差，提高系统的精度。

2. 稳定性好：系统稳定性高，能够自动调节输出以保持系统稳定。

3. 复杂性高：闭环系统相对开环系统更加复杂，需要精确的传感器和控制器来实现反馈控制。

在实际应用中，开环电子控制系统和闭环电子控制系统各有优缺点，需要根据具体的控制要求来选择合适的控制方式。

开环系统适用于对控制要求不高的场合，闭环系统适用于对精度和稳定性要求较高的场合。

通过本文的教学分析，读者可以更深入地了解开环电子控制系统和闭环电子控制系统的原理和特点，帮助他们在实际工程应用中选择合适的控制方式，提高系统的性能和稳定性。

教学设计方案（第一课时）一、教学目标：1. 了解开环电子控制系统和闭环电子控制系统的基本观点和原理；2. 能够区分开环电子控制系统和闭环电子控制系统的特点和应用途景；3. 能够分析和设计简单的开环电子控制系统和闭环电子控制系统。

【考纲标准】1.(2017·11月浙江省选考)如图所示的光控电路，当光线暗到一定程度时，继电器J吸合，V1亮。

555集成电路6脚电位升至电源电压的三分之二时，3脚输出低电平；2脚电位降至电源电压的三分之一时，3脚输出高电平。

调试中发出V1始终不亮，下列故障原因分析中合理的是()A.R p虚焊B.R g与R p位置接反了C.R1阻值偏小D.继电器J额定电压偏大解析R p虚焊，2、6脚为高电平，3脚为低电平，V1不亮。

答案 A2.(2018·4月浙江省选考)如图所示是小明设计的泥土湿度检测电路。

把两探头插入花盆的泥土中，当泥土潮湿时，两探头间的电阻值较小；泥土干燥时，两探头间的电阻值较大。

泥土非常潮湿和非常干燥时，V4和V5中只有一个发光。

下列分析中不恰当的是()A.泥土非常潮湿时，V4发光、V5不发光B.调节R p1，可以改变V4、V5发光状态变化时的湿度设定值C.泥土非常干燥时，V1、V2的Uce都约为3 VD.当V4、V5都发光时，V1工作在放大状态解析泥土非常干燥时，V1的Uce都约为0.7 V。

答案 C3.(2019·4月浙江省选考)【加试题】如图所示的温控电路，用Rp设定555芯片5脚的电位Vct。

当温度超过60 ℃时散热风扇电机启动。

下列分析中不正确．．．的是()A.Rt应采用负温度系数的热敏电阻B.调大R h的阻值，电机启动时的温度低于60 ℃C.Rp的滑动触点向下移，电机启动时的温度高于60 ℃D.温度从60 ℃以上降低到60 ℃以下，电机就立即断电答案 D4.(2018·4月浙江省选考)如图所示是小明设计的暗室报警电路。

当暗室门被打开，光线强度达到一定时，蜂鸣器发出报警声。

请根据描述和电路图完成下列任务：(1)当光线由弱变强时，光敏电阻R g的阻值(在A.增大；B.减小；C.不变中选择合适的选项，将序号填入“”处)；(2)继电器J-2触点闭合时的作用是(在A.使二极管V1反向截止；B.使555集成电路3脚保持高电平输出；C.使蜂鸣器在暗室门关闭后继续报警中选择合适的选项，将序号填入“”处)；(3)小明搭建了测试电路，发现蜂鸣器始终不响。

Buck电路的闭环设计及仿真分析一、本文概述随着电力电子技术的飞速发展，电源转换技术已成为现代电子设备不可或缺的一部分。

其中，Buck电路作为一种基本的直流-直流（DC-DC）转换器，因其结构简单、效率高、调节范围宽等优点，在电子设备中得到了广泛应用。

然而，为了确保Buck电路在各种环境和负载条件下的稳定性和高效性，闭环设计显得尤为重要。

本文旨在探讨Buck电路的闭环设计方法，并通过仿真分析验证设计的有效性。

文章首先简要介绍了Buck电路的基本原理和应用背景，然后重点阐述了闭环设计的重要性及常用方法。

在闭环设计部分，文章详细分析了反馈网络的选取、控制策略的制定以及功率级和控制级的协同工作等问题。

同时，结合具体的设计实例，阐述了闭环设计在实际应用中的具体实现过程。

为了验证设计的有效性，文章采用了仿真分析的方法。

通过搭建基于MATLAB/Simulink的仿真模型，对设计的Buck闭环电路进行了全面的仿真分析。

仿真结果证明了闭环设计的有效性，同时也为实际电路的制作和调试提供了重要参考。

文章对闭环设计的Buck电路进行了总结，并指出了未来研究方向和潜在的应用前景。

通过本文的研究，旨在为从事电源转换技术研究和应用的工程师和学者提供有益的参考和启示。

二、Buck电路的基本原理Buck电路，也称为降压转换器，是一种基本的直流-直流（DC-DC）转换电路，其主要功能是将较高的直流电压降低到所需的较低直流电压。

其名称来源于电路中开关元件（如MOSFET或晶体管）的操作，类似于"bucking"（减少或抑制）输入电压。

Buck电路的基本构成包括一个开关（通常是MOSFET），一个电感（或称为线圈），一个二极管（也称为整流器或续流二极管），以及一个输出电容器。

在开关打开时，电流通过电感从输入源流向输出，此时电感储存能量。

当开关关闭时，电感释放其储存的能量，通过二极管向输出电容器和负载供电。

Buck电路的工作原理基于电感的电压-电流关系。

闭环控制系统的描述
闭环控制系统是一种通过反馈机制对系统输出进行自动调节的控制系统。

在闭环控制系统中，系统的输出会被传感器或其他监测设备实时测量，并将测量结果反馈给控制器。

控制器根据反馈信息与设定目标进行比较，然后调整控制信号，使系统的输出逐渐接近或达到设定目标。

闭环控制系统的优点在于其具有较高的精度和稳定性，能够自动补偿系统内部和外部的干扰和变化，从而实现对被控对象的精确控制。

常见的闭环控制系统包括温度控制系统、速度控制系统、位置控制系统等。

闭环控制系统通常由控制器、执行器、被控对象和传感器等组成。

控制器是闭环控制系统的核心部分，它接收传感器反馈的信息，并根据控制算法计算出控制信号，发送给执行器。

执行器根据控制信号对被控对象进行调节，使其输出达到设定目标。

传感器则用于实时测量被控对象的输出，并将测量结果反馈给控制器。

在实际应用中，闭环控制系统需要根据被控对象的特点和控制要求进行设计和调试，以确保系统的稳定性和可靠性。

同时，还需要考虑系统的安全性和可维护性等因素，以保障系统的正常运行和长期使用。

《开环电子控制系统和闭环电子控制系统》导学案一、导入电子控制系统是摩登工业中常见的控制系统，它通过电子设备和计算机技术实现对设备、机器或系统的控制和监测。

在电子控制系统中，开环控制和闭环控制是两种常见的控制方式。

本次导学案将重点介绍开环电子控制系统和闭环电子控制系统的观点、原理和应用。

二、观点诠释1. 开环电子控制系统：开环电子控制系统是指在控制过程中，控制器输出的控制信号不受被控对象状态的影响，即控制器输出的信号直接作用于被控对象，而不思量被控对象的实际状态反馈信息。

2. 闭环电子控制系统：闭环电子控制系统是指在控制过程中，控制器输出的控制信号受到被控对象状态的反馈影响，通过传感器获取被控对象的实际状态信息，再经过比较和调节后输出控制信号，实现对被控对象状态的准确控制。

三、原理分析1. 开环电子控制系统的原理：在开环控制系统中，控制器输出的信号直接作用于被控对象，不思量被控对象的实际状态反馈信息。

这种控制方式简单直接，但缺乏对被控对象状态的准确监测和调节，容易受到外部环境和干扰的影响。

2. 闭环电子控制系统的原理：在闭环控制系统中，通过传感器获取被控对象的实际状态信息，并与期望状态进行比较，再经过控制器调节输出控制信号，实现对被控对象状态的准确控制。

闭环控制系统具有较高的控制精度和稳定性，能够有效抑止外部干扰和变化。

四、应用实例1. 开环电子控制系统应用：开环控制系统适用于一些简单的控制场景，如家用电器、照明系统等，因为这些系统对控制精度要求不高，且受到外部干扰较小。

2. 闭环电子控制系统应用：闭环控制系统广泛应用于工业自动化、航空航天、医疗设备等领域，因为这些系统对控制精度和稳定性要求较高，需要实时监测和调节被控对象的状态。

五、知识拓展1. 开环与闭环控制系统的比较：开环控制系统简单直接，但稳定性和控制精度较差；闭环控制系统精度高、稳定性好，但设计和调试难度较大。

2. 控制系统的发展趋势：随着科技的发展，控制系统将向着智能化、自适应化方向发展，结合人工智能、大数据等技术，实现更高效、智能的控制和监测。

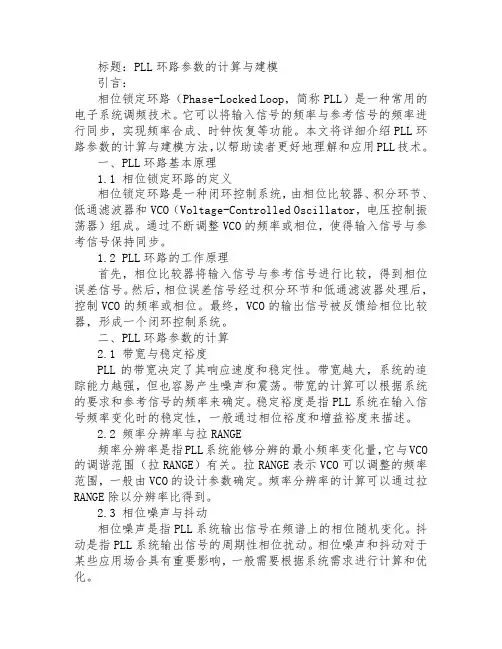

标题：PLL环路参数的计算与建模引言：相位锁定环路（Phase-Locked Loop，简称PLL）是一种常用的电子系统调频技术。

它可以将输入信号的频率与参考信号的频率进行同步，实现频率合成、时钟恢复等功能。

本文将详细介绍PLL环路参数的计算与建模方法，以帮助读者更好地理解和应用PLL技术。

一、PLL环路基本原理1.1 相位锁定环路的定义相位锁定环路是一种闭环控制系统，由相位比较器、积分环节、低通滤波器和VCO（Voltage-Controlled Oscillator，电压控制振荡器）组成。

通过不断调整VCO的频率或相位，使得输入信号与参考信号保持同步。

1.2 PLL环路的工作原理首先，相位比较器将输入信号与参考信号进行比较，得到相位误差信号。

然后，相位误差信号经过积分环节和低通滤波器处理后，控制VCO的频率或相位。

最终，VCO的输出信号被反馈给相位比较器，形成一个闭环控制系统。

二、PLL环路参数的计算2.1 带宽与稳定裕度PLL的带宽决定了其响应速度和稳定性。

带宽越大，系统的追踪能力越强，但也容易产生噪声和震荡。

带宽的计算可以根据系统的要求和参考信号的频率来确定。

稳定裕度是指PLL系统在输入信号频率变化时的稳定性，一般通过相位裕度和增益裕度来描述。

2.2 频率分辨率与拉RANGE频率分辨率是指PLL系统能够分辨的最小频率变化量，它与VCO 的调谐范围（拉RANGE）有关。

拉RANGE表示VCO可以调整的频率范围，一般由VCO的设计参数确定。

频率分辨率的计算可以通过拉RANGE除以分辨率比得到。

2.3 相位噪声与抖动相位噪声是指PLL系统输出信号在频谱上的相位随机变化。

抖动是指PLL系统输出信号的周期性相位扰动。

相位噪声和抖动对于某些应用场合具有重要影响，一般需要根据系统需求进行计算和优化。

三、PLL环路的建模方法3.1 传递函数模型传递函数模型是一种常用的PLL环路建模方法，通过建立输入信号与输出信号之间的传递函数关系，可以分析PLL系统的频率响应和稳定性。

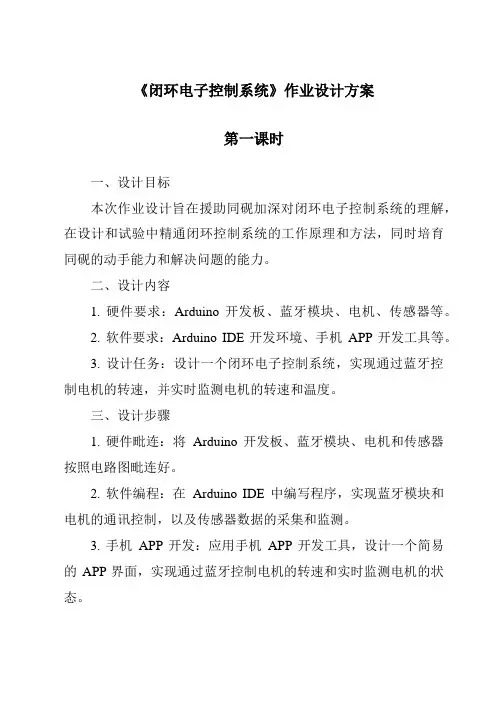

《闭环电子控制系统》作业设计方案第一课时一、设计目标本次作业设计旨在援助同砚加深对闭环电子控制系统的理解，在设计和试验中精通闭环控制系统的工作原理和方法，同时培育同砚的动手能力和解决问题的能力。

二、设计内容1. 硬件要求：Arduino开发板、蓝牙模块、电机、传感器等。

2. 软件要求：Arduino IDE开发环境、手机APP开发工具等。

3. 设计任务：设计一个闭环电子控制系统，实现通过蓝牙控制电机的转速，并实时监测电机的转速和温度。

三、设计步骤1. 硬件毗连：将Arduino开发板、蓝牙模块、电机和传感器按照电路图毗连好。

2. 软件编程：在Arduino IDE中编写程序，实现蓝牙模块和电机的通讯控制，以及传感器数据的采集和监测。

3. 手机APP开发：应用手机APP开发工具，设计一个简易的APP界面，实现通过蓝牙控制电机的转速和实时监测电机的状态。

4. 系统调试：对整个闭环电子控制系统进行调试和测试，确保系统正常工作并实现设计要求。

四、试验要求1. 按照设计步骤完成试验，并记录试验过程和结果。

2. 对试验中遇到的问题进行解决和分析，提出改进意见。

3. 撰写试验报告，包括试验目标、原理、方法、结果和结论等内容。

4. 试验过程中要注意安全，防止发生意外。

五、评分标准1. 完成试验设计要求的水平。

2. 技术实现的难度和创新性。

3. 试验报告的完备性和明晰度。

4. 试验过程中的表现和结果分析能力。

六、参考资料1. 《Arduino入门与实践》，清华高校出版社。

2. 《电子技术试验指导书》，高等教育出版社。

3. 《闭环控制系统原理与应用》，机械工业出版社。

七、总结通过本次作业设计，同砚可以深度了解闭环电子控制系统的原理和应用，提高试验能力和动手能力，培育解决问题的能力和创新思维。

期望同砚们能够勤勉完成试验设计，取得满足的效果，并将所学知识应用到实际工作和生活中。

愿大家在进修和实践中不息进步，成为优秀的电子工程师！第二课时一、设计目标本次作业设计旨在让同砚通过实际操作，深度理解闭环电子控制系统的工作原理和设计方法。

双闭环直流调速系统双闭环直流调速系统是一种电力电子变换器设计用于控制直流电机转速的重要方法。

它使用两个控制循环，内环控制电机转速，外环控制负载的速度变化。

其中一般采用PI控制器，理论上能够在滞后角度及相位裕量方面提供相应的保障。

本文将对双闭环直流调速系统进行详细讲解。

系统结构双闭环直流调速系统包含两个主要部分：电机和电力电子变换器。

电机是系统的执行部分，它将电能转化为机械能。

电力电子变换器则是将电源接通到电机的途径。

其包含整流器/变频器、PWM控制器和功率放大器等组成部分。

在系统中，电力电子变换器通过对电流、电压和功率方面的控制，实现对电机的控制。

双闭环直流调速系统包含两个控制环路，内环和外环。

内环用于控制电机的转速，外环用于控制负载的变化速度。

内环控制器与电机直接耦合，接受电机转速控制信号，并控制电机驱动电压或电流。

外环控制器将负载反馈信号与期望速度信号进行比较，并计算出负载期望机械功率。

内环控制器为外环控制器提供实时电机转速，以便自动调整期望速度。

内部控制环路内环是双闭环直流调速系统的核心部分，它使用反馈控制技术控制电机转速。

内环控制器接受来自电机的反馈信号，并根据电机实际转速和期望转速之间的差异来控制驱动电压或电流。

转速反馈可以使用反电动势（EMF）或霍尔传感器来实现。

最常用的电机控制器是基于PI型控制器。

此控制器将PID控制（比例、积分、微分控制）的K值设定为0（因为在直流电机控制中微分控制几乎不可行），并针对不同比例和积分控制来为电机控制提供所需的响应特性。

反馈中的延迟和其他因素会导致偏差，因此比例控制器通常用于加速响应。

积分控制器用于使系统更加稳定，以响应慢速变化。

这些控制器参数通常是根据预期转速、电压和电流范围进行调整。

系统优缺点优点1.与传统的直流调速系统相比，双闭环直流调速系统能够更好地控制直流电机的转速。

内外环的设计使得控制速度响应更快，同时提高了系统的稳定性。

2.内环和外环控制器，使用的是速度反馈，可实时监测直流电机的转速，以控制电压和电流从而实现所需功率/MN的输出。

闭环控制系统的控制原理控制系统是一种通过对被控对象施加一定的输入，以实现期望输出的系统。

闭环控制系统是其中一种常见的控制系统，其控制原理是基于反馈机制的。

闭环控制系统通过测量被控对象的输出，与期望输出进行比较，然后根据比较结果对输入进行调整，以使输出接近期望输出。

闭环控制系统由四个主要组成部分构成：被控对象、传感器、控制器和执行器。

被控对象是需要被控制的物理系统，例如机械或电子设备。

传感器用于测量被控对象的输出，并将其转换为与输入量相对应的信号。

控制器接收传感器的信号，并根据期望输出和实际输出之间的差异来生成控制信号。

执行器将控制信号转换为能够影响被控对象的实际输入。

闭环控制系统的关键原理是反馈机制。

传感器测量到被控对象的实际输出后，将其反馈给控制器。

控制器根据实际输出与期望输出之间的差异，作出相应的调整。

这种反馈机制使得系统能够对输出进行实时调整，以使其接近期望输出。

闭环控制系统的设计需要考虑多个方面。

首先，需要确定期望输出，并将其与实际输出进行比较。

这可以通过设置一个参考输入和一个比较器来实现。

其次，需要选择合适的控制算法。

不同的控制算法适用于不同的控制系统，例如比例控制、积分控制和微分控制等。

此外，还需要确定合适的控制参数，以确保系统的稳定性和快速响应。

闭环控制系统的优点在于能够自动调整系统的行为，以适应不同的工况和外部干扰。

通过反馈机制，系统可以实时检测和纠正输出误差，从而提高系统的稳定性和精度。

闭环控制系统还可以实现自动化控制，减少人工干预，提高生产效率。

然而，闭环控制系统也存在一些限制。

首先，反馈延迟会影响系统的响应速度。

如果反馈信号的传输时间很长，系统的调整时间将会延长。

其次，不正确的控制参数选择可能导致系统不稳定或超调。

因此，在设计闭环控制系统时，需要仔细考虑这些因素，并进行合理的参数调整和系统优化。

闭环控制系统的控制原理是基于反馈机制的。

通过测量实际输出、与期望输出进行比较，并根据比较结果对输入进行调整，闭环控制系统能够实现对被控对象的精确控制。

自动控制原理闭环系统知识点总结一、引言自动控制是现代科学技术的重要组成部分，而闭环系统作为自动控制的基础之一，在工程实践中具有广泛的应用。

本文将对闭环系统的相关知识点进行总结和归纳，旨在帮助读者更好地理解和应用闭环系统。

二、闭环系统的定义与组成闭环系统又称反馈控制系统，是指通过测量被控对象的输出信号，并与期望值进行比较，将比较结果反馈给控制器，根据反馈信息进行调节，从而使被控对象的输出信号接近期望值的一种控制系统。

闭环系统主要由被控对象、传感器、控制器和执行器等组成。

1. 被控对象：闭环系统中需要被控制的物理或数学模型，可以是机械装置、电子电路或工业过程等。

2. 传感器：用于检测和测量被控对象的输出信号，并将其转化为电信号输入到控制器。

常见的传感器有温度传感器、压力传感器等。

3. 控制器：根据传感器测量的反馈信息和期望值，采取相应的控制策略，输出控制信号，调节被控对象的行为。

控制器可以是模拟控制器或数字控制器。

4. 执行器：接收控制器输出的控制信号，并转化为物理效应，对被控对象进行调节。

执行器可以是马达、电动机或阀门等。

三、闭环控制的基本原理闭环控制系统的基本原理是通过比较被控对象的输出信号与期望值的差异，将差异作为反馈信息反馈给控制器，控制器对被控对象进行调节。

闭环控制系统的基本流程如下：1. 传感器测量被控对象的输出信号，将信号转化为电信号。

2. 控制器接收传感器的测量信号，并与期望值进行比较，计算出控制信号。

3. 执行器接收控制信号，并对被控对象进行相应的调节。

4. 传感器再次测量被控对象的输出信号，并将测量结果反馈给控制器。

5. 控制器根据反馈信息与期望值的比较结果，调整控制信号，进一步改变执行器对被控对象的调节。

四、闭环系统的优势闭环控制系统相比于开环控制系统具有以下优势：1. 鲁棒性强：闭环系统通过反馈信息不断对被控对象进行调节，可以有效地抵抗外界干扰和系统参数变化，提高系统的稳定性和鲁棒性。

闭环控制系统设计与实现闭环控制系统是一种经典的控制系统，其设计和实现涉及到多个方面的知识。

在这篇文章中，我们将介绍闭环控制系统的基本概念、设计流程、实现方法和应用实例。

一、基本概念闭环控制系统也称为反馈控制系统，是指在控制过程中，通过对输出信号进行采样，并与期望输出进行比较，不断地调整系统参数，使输出信号逐渐接近期望输出信号，以达到控制目的的一种控制方式。

闭环控制系统由四个基本部分组成：输入、处理、输出和反馈。

其中，输入是指将输入信号送入系统中，处理是指系统对输入信号进行处理，输出是指处理后的信号送往外部，反馈是指将输出信号通过传感器采集后反馈给系统，以对系统进行参数调整。

控制系统的目标就是通过对反馈信号的采集和处理，不断地调整系统参数，使输出信号尽可能地接近期望输出信号。

二、设计流程闭环控制系统的设计流程主要包括以下几个步骤：1、确定控制对象和控制目标。

2、选择合适的传感器和执行器，并设计控制算法。

3、建立数学模型，分析系统的传递函数。

4、进行系统参数的测量和调整，以使系统达到最佳性能。

5、进行系统测试和调试，并对系统进行优化和改进。

三、实现方法1、模拟控制方法：模拟控制方法是指将物理系统模拟成电路或其他可以用电子元件实现的模型，通过模拟电路控制物理系统的运动。

模拟控制方法具有响应速度快、稳定性好、可靠性高等优点，但由于受到元器件的限制，不适合处理大型、高精度的控制系统。

2、数字控制方法：数字控制方法是指将物理系统的运动状态转换为数字信号，通过计算机编程的方式进行控制。

数字控制方法由于具有计算机高速、精度高、稳定性好等特点，被广泛应用于工业控制、机器人控制等领域。

3、混合控制方法：混合控制方法是模拟控制方法和数字控制方法的结合，兼具两者的优点和劣势。

混合控制方法一般采用计算机作为系统控制器，通过接口电路将计算机和模拟电路连接起来，实现系统控制。

四、应用实例1、水压控制系统：水压控制系统是对水压进行控制的一种控制系统。

开环、闭环、磁通门电流具体的应用下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!开环、闭环、磁通门电流具体的应用在电子领域，开环控制、闭环控制以及磁通门电流是一些重要的概念，它们在各种应用中发挥着关键作用。

电子工程中的系统控制与设计随着科技的不断进步与应用的不断扩张，电子工程在现代社会中扮演着舞台上的重要角色。

而系统控制与设计也成为了电子工程中不可或缺的重要环节。

本文将从不同的角度来探讨电子工程中的系统控制与设计相关问题。

一、系统控制1、控制系统的概念电子工程中的控制系统是指通过不同的控制手段对电子系统进行控制、调节、保护等操作。

在电子工程中，控制系统通常拥有两个主要部分，即控制器以及受控对象。

其中控制器的作用是监控受控对象，并通过不断地调整控制信号来控制受控对象。

2、控制系统的分类电子控制系统可以分为不同的类型，包括开环控制、闭环控制、反馈控制等。

其中开环控制是最基本的一种控制方式，在这种控制方式下，控制信号会被直接输出到受控对象中，但是因为无法对受控对象的实际输出进行监测，因此开环控制存在着一定的缺陷。

闭环控制是一种相对复杂的控制方式，它通过不断地监测受控对象的实际输出，并将其与设定值进行比较，从而对控制信号进行动态调整。

反馈控制属于闭环控制的一种。

3、控制系统的应用电子工程中的控制系统应用非常广泛，包括数字控制系统、自动化控制系统、电磁控制系统等。

例如，数字控制系统可以运用于机床、工作台、自动生产线等机械领域，实现数字化控制；自动化控制系统则可以在生产线上实现自动化生产，极大地提高生产效率；电磁控制系统则广泛应用于高速火车、电梯、飞机等领域，保证了受控对象的安全性。

二、系统设计1、系统设计的概念电子工程中的系统设计可以被定义为一种通过不同技术手段来设计、开发和测试电子系统的过程。

在这个过程中，设计师需要考虑多种因素，包括功能性、可靠性、可维护性、安全性等。

2、系统设计的过程电子系统设计的过程可以分为不同的步骤，包括需求分析、概念设计、详细设计、制造、测试等。

其中，需求分析是整个设计过程的起点，在此步骤中，设计师需要了解受控对象的需求及控制系统的相关要求。

在概念设计阶段，则需要考虑不同的设计方案，比较其优缺点，并选定合适的设计方案。

闭环系统的充分必要条件
1. 反馈机制，闭环系统必须包含一个反馈机制，能够将系统的
输出信息与期望的目标进行比较，并将差异反馈给系统的输入端。

通过反馈机制，系统可以根据实际情况对输入进行调整，以达到预
期的目标。

2. 控制器，闭环系统需要一个控制器，用于接收反馈信号并根
据差异调整系统的输入。

控制器可以是硬件设备或软件算法，根据
具体的应用领域和系统需求来设计。

3. 可测量性，闭环系统中的输出量必须是可测量的，以便与目
标进行比较。

只有能够准确测量输出，才能进行有效的反馈和控制。

4. 稳定性，闭环系统必须是稳定的，即系统在受到外界扰动或
输入变化时能够保持平衡和稳定的状态。

稳定性是闭环系统的一个
重要指标，可以通过分析系统的传递函数和稳定性条件来评估。

5. 可调性，闭环系统应具备可调节的特性，以便根据需求进行
参数调整和优化。

通过调整控制器的参数，可以使系统更好地适应
不同的工作条件和变化的要求。

6. 适应性，闭环系统应具备适应环境变化和参数变化的能力。

系统应能够自动调整控制策略，以适应外界环境的变化和系统内部参数的变化，从而保持系统的性能和稳定性。

这些条件共同构成了闭环系统的充分必要条件，能够确保系统的稳定运行和有效控制。
