美国FLUKE专家型便携式电能质量分析仪（图示）概述EVERETT,Wash.－福禄克公司(Fluke Corporation)是手持式电气测试和测量技术领域的全球领先者，目前推出了Fluke 1760三相电能质量记录仪。

该记录仪的原型是LEM Topas 2000电能质量分析仪(福禄克公司在2005年收购了莱姆仪器) 。

Fluke1760完全符合IEC61000-4-30A级标准，专门针对中、低压电网中的公共事业和工业配电系统的高级测试和分析而设计。

FLuke1760为用户提供了自定义门限、算法和测量选项的灵活性，可用于高级分析和生成报告。

该仪器提供了按照EN50160标准对电能质量进行统计分析的功能，可测量大量的各种参数，包括RMS值、闪变、电压骤降、电压骤升、三相电压不平衡、高达50次的电流和电压谐波、间谐波、THD、控制信号、无功功率、瞬变和功率因数。

该仪器还具有GPS时间同步功能，用户可以将数据与事件或其它数据集进行准确关联，并且利用其10MHz、6000Vpk波形捕获能力，可以提供事件的详细信息。

该仪器具有一个2GB的内置存储器，可以在长时间周期内同时详细记录许多电能参数，并且内置电池可在断电时提供长达40分钟的工作时间。

利用集成式网口，即使在记录的同时亦可将数据直接传输计算机。

随Fluke1760仪器提供PQ Analyze软件，可以进行详细的电能质量分析和生成报告。

在线模式下，软件可以远程设置仪器，实时检查仪器的实际设置，以及下载数据。

能够以趋势图的形式观察数据，查找问题根源，或者以各种形式的统计摘要进行显示。

为了快速、方便地进行设置，在将电流和电压头插头连接到仪器时，Fluke1760可自动检测、配置，并为其提供电源。

该款仪器的外壳是完全绝缘的，并且没有旋转部件，即使在最为恶劣的环境下也能可靠工作。

Fluke1760三相电能质量记录仪在LEM Topas 2000的基础上做了以下改进* 行业中最高的安全等级：600V CAT IV/1000V CAT Ⅲ* 包括标记功能在内的A级一致性* 上限/下限超标功能，符合最新的电能质量标准* 自动感测电压和电流传感器，为用户提供了灵活性，可以手动设置，亦可采用节约时间的自动设置方式* 电压和电流传感器“关闭”模式，避免不使用的通道记录噪声* 用Excel报告生成符合EN50160标准的报表* 直流耦合，可测量电池* 屏蔽的柔性传感器，降低了来自环境中高频电场的干扰* 改善了PQ记录特点详细的干扰分析－进行告诉即时分析，发现设备故障的根源，以便事后补救和预测性维护。

F1587,F1577
非接触式
记录仪 F1710
F330系列 F310/320系列
福禄克，助您与时代同步!
© 20060418 Fluke Co.-lql
第5张
电能质量系列产品
Fluke电能质量系列产品 便携式 电能质量分析仪 在线式 电能质量监测仪 手持式 电能质量分析仪
F1750
F1760
F1745,F1744
可能的原因：
1、该企业生产线频发的故障可能由电压质量问题引起。 2、企业供电线路结构可能不合理。生产线附近的冲击性负荷、电网运行操作或 瞬时故障，可能导致了该企业生产线电源的骤降或瞬态等电压质量问题。
F435的关键点：
1、详尽、准确的电压事件监测与记录。 如骤降与瞬态等现象的发生日期、时刻、持续时间、幅值等。 2、仪器内置16M内存，可以捕获多达1000个电压事件。
福禄克，助您与时代同步!
© 20060418 Fluke Co.-lql
第3张
福禄克公司的产品系列
福禄克公司
精密测试仪器部
工业测量仪器部
网络仪器部
福禄克，助您与时代同步!
© 20060418 Fluke Co.-lql
第4张
工业测试仪器部
电气和电能 质量产品
电能质量产品
钳表
功率分析仪
绝缘电阻测试 接地电阻测试仪
* IEC61000-3-4:1998给出了PCC的定义。
配电接点PCC：示例
所有用电设备符合CE认证
福禄克，助您与时代同步!
© 20060418 Fluke Co.-lql
第15张
谐波问题？还是骤降问题？合理滤波？
背景：*
银行系统某印制企业的新型印钞机器属于电能质量敏感设备。因企业使用了大量变频器，导致印钞设 备的程控系统工作紊乱，故障频繁。该企业采用了原装进口的最新型有源滤波器，治理谐波。但程控设备 的故障隐患依旧存在，而且，有源滤波器也常出现莫名其妙的故障。 该企业对谐波问题很重视。但发现各厂家谐波仪器的测量结果不一致，治理谐波的投资不一定合理。

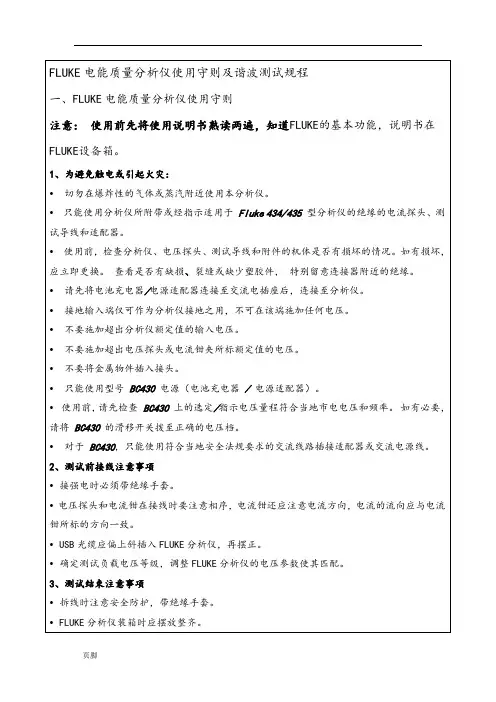

•FLUKE分析仪属贵重设备，使用及搬运时请爱护设备，保持设备整洁。

二、谐波测试规程1、现场勘查及信息收集①对现场配电室的配电线路进行勘查，确定测试地点。

要求测试地点能够全面、真实的反映出被测变压器或负载的用电情况。

图1标出了3个常用的测试点，高压侧的测试应选在二次侧进行测量（在高压二次侧的PT、CT上侧）。

图1②记录被测配电系统的变压器、负载及无功补偿柜的基本情况，填写到《谐波测试记录单》中。

简单画出被测配电系统一次线路图。

2、数据测试在测试时先将测试仪器打开的主界面保存下来，下图是在0.4KV系统测试的主界面，使仪器满足以下要求：1 接线图是三相接地系统，在常规的工业现场一般都是三相负载，所以测试时将测试仪器设在三相星型接法。

在测试单相负载时可以将表接成两相接地系统，一般情况下不要更改。

2 检查测试仪器的时间是否为与实际时间相同，电压等级是否一致，电流量程是否正确，如打开设备主界面正确，自己不要随意更改。

4）图表上显示的L1、L2、L3所对应的颜色为黑、红、蓝，若不一致按SETUP键，然后按Enter键进行更改，将三相的颜色设为黑、红、蓝。

3 在0.69KV系统测试时将Vnom：230V改为400V,电压等级是其它的就将该数值改为所对应系统的相电压等级。

开机主界面若待测配电系统配有无功补偿柜或者其它电能质量治理设备，则应在无功补偿柜（其它电能质量治理设备）开、停两种状态下分别测试，并将测试数据分别命名区分保存。

①基波电流最大时测谐波频谱图和各次谐波柱状图、表格。

将测试图表打到电流谐波柱状表，按导航键将光标移动到基波电流上，在屏幕的左上角有电流值，由于负载是不断变化的，经过观察一段时间，在电流最大值的时候抓下谐波频谱图，此时基波图表会处在HOLD状态，依次将光标移动到THD、3、5、7、11、等特征性次数上抓下图表；然后按F2屏幕将切换到单相上，用电脑抓下电流图表，按F1切换到电压状态下，抓下电压的柱状图，同理按F2屏幕将切换到单相上，抓下电压图表；然后按F3切换到谐波表格上，再按F1将电压、电流谐波表格抓下来，下面是各种负载的典型图表。

Fluke 5520A/5500A多产品校准器美国福禄克公司满足您的工作负载和经费的最佳方案多产品校准器:适应您工作负荷变化的明智选择当今技术的迅速发展使得工业生产中不得不使用各种电子测量仪器来维护和保证生产的正常运行，越来越多的用户使用越来越多的各种测试仪器。

这些仪器的准确度，性能和功能也越来越多，越来越好，而它们都需要定期进行检验。

国际的质量标准，例如ISO9000，以及安全，环境保护，核保护等都要求对这些仪器进行校准并溯源至国家承认的标准。

对于用户来说，如何以最经济，最具效率的方式来覆盖这样广泛的校准负荷就成了具有挑战性的问题。

13个校准器于一身福禄克公司是多产品校准器概念的创始人，这就是利用一台校准仪器来覆盖当今用户使用的范围很宽的各种测量工具。

目前克公司传统的坚固耐用，简单易用，现场或实验室使用的特点。

仪器有极好的自诊断能力，可以将问题隔离至模块水平。

福禄克公司世界范围的售后支持服务可以帮助您迅速解决这些可能的问题。

完整的解决方案面对世界范围的竞争，您需要高效，精确地测量来满足世界的标准。

福禄克公司能够提供完整的方案来满足您负荷范围以及经费的需求。

所谓完整的解决方案包括覆盖范围很宽的多产品校准器和多功能的校准器，高准确度校准器和各种计量标准，校准和计量管理的软件，培训以及技术支持。

当然还有维修服务。

福禄克公司作为世界校准领域的领导者，为用户提供了准确性，可靠性以及最佳性能价格比的全面的解决方案。

福禄克公司的多产品校准器系列产品提供了简单，紧凑，高效的多产品校准器来满足您校准以及经费的需求。

福禄克公司5500A是世界第一台多产品校准器，当它一问世就立即获得了各界的广泛赞誉。

在世界范围，它被称为覆盖校准范围最宽而价格最合理的校准器。

5520A具有5500A的全部能力并将其覆盖能力进一步扩展。

它将准确度进一步提高，并增加了许多新的功能，如20A电流输出能力 ，压力测量功能以及校准位和数字表的能力。
