低温泵使用说明书

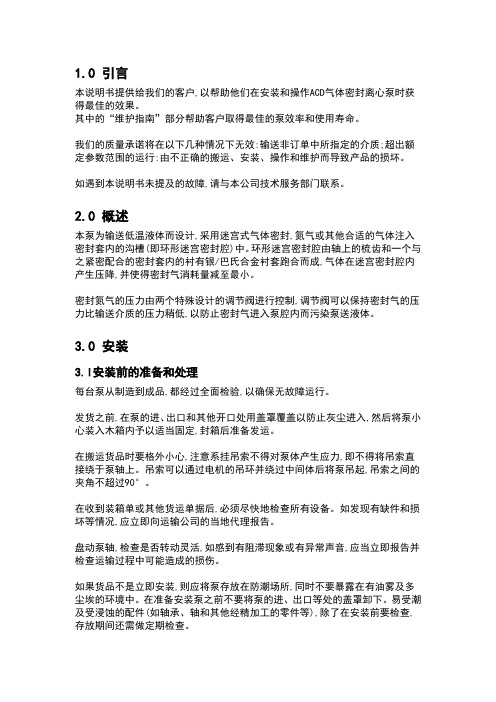

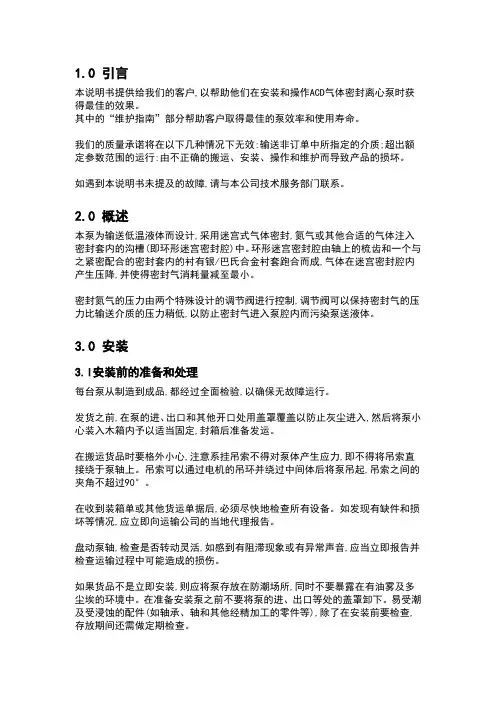

1.0 引言本说明书提供给我们的客户,以帮助他们在安装和操作ACD气体密封离心泵时获得最佳的效果。

其中的“维护指南”部分帮助客户取得最佳的泵效率和使用寿命。

我们的质量承诺将在以下几种情况下无效:输送非订单中所指定的介质;超出额定参数范围的运行:由不正确的搬运、安装、操作和维护而导致产品的损坏。

如遇到本说明书未提及的故障,请与本公司技术服务部门联系。

2.0 概述本泵为输送低温液体而设计,采用迷宫式气体密封,氮气或其他合适的气体注入密封套内的沟槽(即环形迷宫密封腔)中。

环形迷宫密封腔由轴上的梳齿和一个与之紧密配合的密封套内的衬有银/巴氏合金衬套跑合而成,气体在迷宫密封腔内产生压降,并使得密封气消耗量减至最小。

密封氮气的压力由两个特殊设计的调节阀进行控制,调节阀可以保持密封气的压力比输送介质的压力稍低,以防止密封气进入泵腔内而污染泵送液体。

3.0 安装3.l安装前的准备和处理每台泵从制造到成品,都经过全面检验,以确保无故障运行。

发货之前,在泵的进、出口和其他开口处用盖罩覆盖以防止灰尘进入,然后将泵小心装入木箱内予以适当固定,封箱后准备发运。

在搬运货品时要格外小心,注意系挂吊索不得对泵体产生应力,即不得将吊索直接绕于泵轴上。

吊索可以通过电机的吊环并绕过中间体后将泵吊起,吊索之间的夹角不超过90°。

在收到装箱单或其他货运单据后,必须尽快地检查所有设备。

如发现有缺件和损坏等情况,应立即向运输公司的当地代理报告。

盘动泵轴,检查是否转动灵活,如感到有阻滞现象或有异常声音,应当立即报告并检查运输过程中可能造成的损伤。

如果货品不是立即安装,则应将泵存放在防潮场所,同时不要暴露在有油雾及多尘埃的环境中。

在准备安装泵之前不要将泵的进、出口等处的盖罩卸下。

易受潮及受浸蚀的配件(如轴承、轴和其他经精加工的零件等),除了在安装前要检查,存放期间还需做定期检查。

3.2泵的安装安装泵和管路系统需要一个合适的地基和支撑,这个地基必须满足当地规范的要求。

低温液体泵（新乡诚德）使用说明书新乡市诚德气体设备有限公司目录一说明 (1)二概述 (1)三主要技术规范 (2)四泵的安装建议 (3)五使用与维护泵的操作 (3)六装拆与调整 (6)七承诺及责任 (10)一、说明在您购买我公司产品之际，请接受我们诚挚的谢意。

我们对本产品进行了精心的设计和制造，但如果由于安装和使用的不当，仍会引起意外的事故，所以为了您能安全有效地使用本泵，在安装和使用前，应注意本手册的指导。

此外，请谨慎保管本手册。

本手册所示安全事项是为了您能安全正确地使用本产品，防止您或他人的危害或损害于未然，一旦实施错误的操作法，其产生的后果可分为“警告”和“注意”两部分，其中任何一项均与安全有关，请务必遵守。

注意：泵头冷端进液接口和回气接口的粘胶带封口只能在安装前去除，以防止油污、水份或灰尘对泵腔内的零部件的侵蚀。

二、概述本系列低温液体泵系单缸双吸往复泵，具有结构紧凑、体积小、重量轻、排量大、压力高、吸入净压头小的特点。

泵的工作部分由缸体、活塞、活塞杆、密封组、进排液阀等组成。

泵的缸体是进液和排液的主要容器，处于低温状态，由真空夹套绝热以保持其内液体长时间的低温。

全部零件材料选用低温性能好，导热系数小的铬镍奥氏体不锈钢。

活塞与活塞杆制成一体、活塞环组采用泄漏很小的涨圈密封型式、活塞杆轴封采用组合式轴向预紧密封，且远离冷端，始终处于热的状态而保持弹性。

进液采用轴向进液，保证了较低的吸入压头，径向排液出口在泵体中部，排液阀组从接头处装入，装拆方便，不用拆卸泵体的其它零件。

缸体进液阀前有过滤器，防止杂质异物进入损坏泵阀和运转部件。

排液管接有出口缓冲器，减少高压脉动，并设计压力表和安全阀。

传动箱是泵的驱动部分，它以一台恒力矩的电磁调速电机作为动力源，通过皮带轮减速传动，带动偏心轴、连杆、销轴、十字导承传递动力组活塞杆，并通过中间体悬臂支撑整个泵体。

十字导承与活塞杆的连接采用了可微调对中结构，减少了由于对中误差引起的力矩。

前言一、低温液体泵的应用低温液体泵主要分离心泵和柱塞泵，离心泵流量大、压力较低，柱塞泵流量小、压力高。

制氧厂应用较广，主要用于：带液氧吸附器或上下塔分开流程中的循环液氧泵；无氢制氩流程中的循环粗液氩泵(粗氩塔太高还需液空泵)；内压缩流程中的产品液氧、液氮、液氩泵(一般流量较低，用柱塞泵。

)；灌装冲瓶泵(柱塞泵)；槽车冲装泵；调峰供气泵等。

二、“气蚀”和“气堵”离心式液体泵有时会发生排不出液体，出口压力升不上去或发生很大的波动，泵内有液体冲击声，甚至泵体也发生振动，使液体泵无法继续工作。

这种现象称为液体泵的“气堵”，气堵是由于泵内液体大量汽化而堵塞流道造成的。

“气蚀”不同于“气堵”，“气蚀”是一种对泵的损害过程。

离心泵在运转时，叶轮内部的压力是不同的，进口处压力较低，出口处压力较高。

而液体的气化温度是与压力有关系的；压力越低(或越高)，所对应的气化温度也越低(或越高)。

如果液体进到泵里的温度高于进口压力所对应的气化温度，则部分液体会产生气化，形成气泡。

而当气泡被液体带到压力较高的区域时，由于对应的气化温度相应提高，蒸气又会重新冷凝成液体，气泡迅速破裂。

这时，由于气、液的密度相差几百倍，所以在气泡凝结、体积突然缩小的瞬间，周围的液体便以很高的速度冲向气泡原来所占的空间，在液体内部发生猛烈的冲击。

这种现象如果发生在叶片的表面，则金属材料因反复受到很高的冲击应力而被侵蚀，所以叫做气蚀。

气蚀过程发生时，出口压力激烈波动，流动的连续性遭到破坏，泵的流量急剧下降。

当然，气蚀发生严重时，常常伴随有气堵现象。

不过，不同于单纯的气堵现象之处在于：气蚀要对泵造成严重损坏。

三、如何避免离心式液体泵的气蚀现象？液体泵产生气蚀的外部原因尽管很多，例如除与泵本身的结构有关外，还与安装、操作密切相关，但是根据产生气蚀的根本原因是由于部分液体在泵内气化，所以防止液体气化是避免液体泵气蚀的根本措施。

为了防止液体气化，一方面可以提高液体的压力，以提高它的气化温度；另一方面应减少外部能量的传入，以免液体温度提高。

DL-1030型低温冷却液循环泵使用说明使用方法1．首选将循环液冷却水槽，此时冷冻液出水口的开关(本机后背)须关上，高度约至水槽内盘管顶部稍上的位置即可。

A．当循环液运行温度为4℃心目时，用清洁纯水或去离子水。

注：绝对禁止使用硬水B．当第十一液运行温度低于4℃时，须使用纯度≥70的乙醇溶液。

2．用保温胶管将本机(附图一1,2)与被冷却设备连接。

3．接上电源。

开启总电源开关(附图一6)。

此时开关指示灯亮。

4．开启循环水泵开关。

(注：槽内无水时不能开启)。

此时槽内水循环流动。

5．开启制冷开关。

(注：制冷机要等待三分钟才工作)。

此时温控仪面板上数码管数字经短暂整定后，显示当前水槽内液体温度。

温度设定：用手点按温控仪面板上的“选择”按钮(此时各相应的指示灯会闪烁)，根据需要按“设定”按钮设定温度上下限。

6．中途停电或工作完毕，应将总电源开关，水泵开关、制冷机开关全部关闭。

并拔去电源插头。

7．如有防爆要求，请按相关要求供电。

A．电源直接连接，不用插头。

B．本要的总电源开关短路，用户自备的总电源开关与本机隔离。

维护保养1．定期清洁冷凝器上的浮尘。

2．平时保持整机和环境的清洁。

3．较长时期停用时，请交水槽内的液体排放干净，并用干布擦净。

本机若因制造原因产生故障，免费保修一年。

使用中有不明之处请与本公司联系。

R2003KE旋转蒸发器使用说明书使用方法(一)操作程序1．抽真空：(提示：一般来说真空度越高蒸发速度越快。

)A．立杆上“真空节流阀”(球阀开关)手把垂直时“开”，手把水平时“关”，调节合适的真空抽速可兼顾蒸发速度和回收率。

B．暂停工作时把“真空节流阀“关闭，可防止真空泵液倒流。

2．加料：在加料管上接皮管（要与溶媒）通入盛料器，利用系统负压即可不断将料液吸入旋转瓶内。

容量不得超过一半。

3．接通冷却水：A．用自来水循环。

B．用制冷水循环。

水温越低，效果越好。

4．设置温度：在确认浴锅内已加水后，开启电源开关25（在温控箱侧面）不可干烧，参阅图一，开启加热开关28（在温控器下面），绿色指示亮表示开始加热。

及注意事项
一、使用说明
1.打开水箱盖，根据需要的恒温要求，倒入相应适量的介质（低于浴槽边 2 厘米处）。

2.把冷却循环泵按图一得一般方法，接入到实验所用的系统中，用保温软管把此设备进、出液口与实验仪器的出、进液口对应连接好。

若只用冷却循环泵做冷浴作业，把循环泵进、出液口连接起来即可。

3.将电源插头妥善入专用的独立插座上。

4.通电后，打开安全开关和电源开关，仪器显示实际温度。

5.打开制冷开关，经过三分钟延时压缩机开始工作，（双机的是高温机先工作，到高温机设定的—30°C 后延时三分钟后低温机工作，制冷指示灯亮）
6.开制冷同时，如有内训循环，可以同时打开泵开关内循环阀门，以保证浴温均可（可间断开启）。

否则，必要开启循环泵。

7.待温度到设定温度后，打开循环开关和阀门，对冷却仪器冷却，开始试验。

8.待实验结束后，先需冷却的仪器，依次关循环泵开关、制冷开关、电源开关、最后拉下安全开关，拔下电源插头。

9.若长时间不使用，请放掉冷却液。

用清水冲洗干净。

二、设定控温方法
插上电源后指示灯“ R”，按下电源键显示“ 888”秒进入运行状态，PV窗口显示当前测量温度，按下制冷键“ S”闪烁进入延时状态，当“ S”一直亮时表示允许制冷，按下循环键循环泵开始工作，按下“SE键显示“一—P――”两秒后
“H”亮，表示温度设定值，可通过△▽”键设定所需温度在按下“SE键，退出
设定状态。

三、特别注意
1.严禁无液或液体较少时加热。

2.开启制冷系统，一旦停机后从新启动制冷系统时，必须间隔
5 分钟以上3.使用酒精做介质时，温度不得超过10°C。

低温液体泵操作规程
《低温液体泵操作规程》
一、操作环境准备
1. 确保操作环境保持在低温状态，以确保泵内液体不会过热或结冰。

2. 穿戴防寒衣物，戴上手套和护目镜，以防止低温液体对皮肤的伤害。

二、泵的准备
1. 检查泵的电源线和插头，确保连接稳固。

2. 确保泵的各个部件都处于良好状态，没有漏水或损坏。

三、泵的操作
1. 将低温液体装入泵内，注意液位不要超过泵的标识线。

2. 打开泵的电源开关，确认泵开始工作。

3. 观察泵的工作情况，确保没有异常声音或漏液现象。

4. 当操作结束后，先关闭泵的电源开关，然后将泵内的低温液体排空。

四、维护与清洁
1. 每次使用完毕后，应该对泵进行清洁和维护，以确保下次使用时的正常运行。

2. 定期检查泵的各个部件，如密封件、轴承等，有必要时进行更换或维修。

通过遵守以上规程，可以保证低温液体泵的安全操作和延长设备的使用寿命。

在操作时请务必严格按照规程进行，以防止事故的发生。

低温冷却循环泵说明书dlsb标题：低温冷却循环泵（DLSB）说明书一、引言低温冷却循环泵（DLSB）是一种广泛应用于科学实验、医学制药、化工等领域的设备。

它具有循环冷却、恒温控制的功能，可以为实验室提供稳定的低温环境。

本说明书将详细介绍DLSB的工作原理、使用方法以及注意事项。

二、工作原理DLSB采用压缩机制冷技术，通过压缩制冷剂的循环运动实现低温冷却。

具体工作原理如下：1. 压缩机：DLSB内置的压缩机负责将制冷剂压缩成高温高压气体，使其具备冷却能力。

2. 冷凝器：高温高压气体进入冷凝器，通过散热剂的冷却作用，将气体冷却成高压液体。

3. 膨胀阀：高压液体经过膨胀阀进入蒸发器，压力骤降，液体变为低温低压蒸发气体。

4. 蒸发器：低温低压蒸发气体吸收外界热量，实现低温冷却效果。

5. 再度压缩：低温低压蒸发气体再度进入压缩机，循环往复，实现持续的低温循环冷却。

三、使用方法1. 准备工作：将DLSB放置于平稳的工作台面上，并确保周围环境通风良好，避免堵塞散热口。

2. 连接电源：将DLSB的电源线插入电源插座，并确保电源供应稳定。

3. 连接冷却系统：根据实验需要，选择合适的冷却系统连接方式，可以是单管或双管冷却方式。

4. 打开电源：按下电源开关，DLSB开始工作。

此时，可以通过面板上的调节按钮设置所需的温度和冷却功率。

5. 设置参数：根据实验需求，选择合适的温度和冷却功率设定值，使DLSB能够达到所需的低温环境。

6. 开始工作：确认参数设置无误后，按下启动按钮，DLSB开始工作。

此时，DLSB会根据设定的温度和冷却功率自动调节输出，实现恒温低温冷却。

四、注意事项1. 使用环境：DLSB应在温度适宜、湿度适度的环境下使用，避免过高或过低的环境温度对设备正常工作产生影响。

2. 维护保养：定期清理DLSB的散热器和冷凝器，确保散热效果良好，避免灰尘和杂质堵塞散热通道。

3. 安全操作：在操作DLSB时，应注意避免触碰电源线和设备内部电气元件，以免发生电击事故。

低温泵说明及操作低温泵是一种用于在低温环境下工作的泵，广泛应用于冷凝器、制冷设备、科学研究等领域。

本文将介绍低温泵的工作原理、操作方法以及注意事项。

一、工作原理低温泵采用循环润滑系统，通过泵体内的涡轮叶轮运转来提供负压能力。

当泵启动时，涡轮叶轮产生吸力，将低温液体吸入泵体，然后通过泵的排放口排出。

低温泵采用特殊的材料制成，以确保其在低温环境下的高效性能和可靠性。

二、操作方法1. 确保泵体在线路中正常安装并连接好电源。

2. 打开泵的进气阀门，检查进气管道是否畅通。

3. 检查泵的排放口阀门是否正确关闭。

4. 启动泵的电源，注意观察电流是否正常。

5. 在泵运行前，确保泵体内无异物，以避免堵塞泵口。

6. 当泵运行时，保持泵的进气口处于干燥状态，以防止进气口积水。

7. 在泵停机后，及时关闭泵的电源，并进行相应的维护和清洁。

三、注意事项1. 在操作低温泵前，确保已经了解和熟悉低温泵的工作原理和操作方法。

2. 使用低温泵时，应注意防止泵体过热，避免损坏泵内部零件。

3. 定期检查泵体内的密封件、轴承等零部件，并及时更换损坏的部件。

4. 避免低温泵长时间运行，以免过度磨损泵内部的零部件。

5. 注意保持低温泵周围环境的清洁，避免灰尘等杂物进入泵体。

6. 在维护低温泵时，应先切断电源，并等待泵体冷却后再进行操作。

总结：低温泵是一种适用于低温环境下工作的泵，具有高效性能和可靠性。

在操作低温泵时，需要注意正确安装、维护和清洁，以确保其正常运行。

了解低温泵的工作原理和操作方法，并遵循注意事项，将有助于提高低温泵的使用寿命和效率。

操作说明1槽内加入液体介质:液体介质一般选用95%以上酒精,液体介质液面不能低于工作台板20mm.2 内循环泵管道连接;将出液管与进液管用软管连接即可(随机配0.5m长的软管).a.循环泵进行外循环时,将出液管用软管接在槽外部容器进口,将时液管接在槽外部容器出口(注:随机配二根1m长软管),如不够长时,请自购软管及保温套管.b.仪器左面靠前面板的管为时液回管,靠背面的管为泵出液管.3插上电源,开启”电源”开关(注:电源开启,5分钟内压缩机自动开机工作).4仪表操作如下:A.仪表按键说明:〖SET〗键:功能键◄键:设定位移位键▲键:设定数字递增键▼键:设定数字递减键B.温度设定按功能键,仪表处于控温设定状态,测量值位置”L1”符号,按数字递增键设定您所需的温度值，再次按功能键进入下一项参数的设定。

C.时间设定按功能键，仪表处于定时设定状态，测量值位置显示“L2”符号，按数字递增键设定您所需要的工作时间，再次按功能键结束，仪表处于正常控制状态，此时测量值显示的是当前槽内液体介质的温度，此后智能表时入自动控制状态。

D.说明定时采用倒计时，定时结束，SV窗显示“End”字样，些时压缩机停止工作，再设定时间或重新开“总电源”即可重新开始工作。

注：在设定状态，当不按键时间超过1分钟，自动退出到正常控制状态。

5开启“循环”开关使用注意事项(1)使用前槽内应加入液体价质。

(2)使用工作电源应根据本机型号（技术参数栏）确定，电源功率应大于或等于仪器总功率，电源必须接地良好的“接地”装置（注：仪器背后左下方螺丝上有接地引线）。

(3)仪器应安置在干燥通风处，后背及侧离开障碍物400mm距离。

(4)使用完毕，所有开关置关机状态，拨下电源插头，用吸球，皮管把槽内的液体吸干。
