电子台秤上海耀华XK3190 A12A12E标定方法

耀华电子秤系列标定方法汇总耀华电子秤系列标定方法汇总：一，耀华电子秤XK3190-A12 XK3190-A10开机初始过程中按(#)进入标定状态 (去皮)选择 (#)确认1.(d xx) 选择分度值2. (p xx)小数点3. (full ) 称量4. (noload ) 空秤确认5.(ad load) 放砝码(000000)输入砝码值(置零)增加1，去皮右移光标(#)确认6.(end)二，耀华电子秤xk3190-A1将大屏幕接口指针少的一端朝上，右手两端短接，屏幕出现提示，按输入直到出现 noload 空秤确认，adload 加砝码输砝码值，确认。

三，耀华电子秤XK3190-A71. 正常称重状态，仪表后端打开标定开关，显示 (n xxxx)清除进入下一步切换选择去皮确认2.(e xx ) 设分度值3. (d 0.0) 设小数点4. 按去皮，直到显示 (CAL)空秤确认5. (000.000)加码，(累计)右循环，(切换)加1 去皮确认。

6. 关开关。

四，耀华电子秤XK3190-C2将大屏幕接口短接(14 15脚) (输入) 确认1. 称重状态下，按功能显示 PASS2. 输密码 920728 按输入3. (DC ) 小数点位数4. (E ) 分度值5.(F )称量6. (r )保存原有零位7. (NO LAOD) 零位确认8. (AD LOAD)加码，(00000)输码值，按输入五，耀华YH-T3校正资料开机归零后同时按一次“清除”和“F”键进入参数设置“保持“键为确认键，“回零”键是输入键，“扣皮”键是移位键菜单一为分度值设置菜单二为小数点设置菜单三为满量程设置：注，每次校正都必须重新输入满量程，输入后按“保持”键屏幕显示零点校正，按“保持”键，此时屏幕显示空载内码，稳定后会自动跳到“LOAD”上此时放上要校正的砝码，按“回零”及“扣皮”输入砝码重量后按“保持”键确认，校正OK 六，耀华电子秤XK3190-A91. 15芯插头 14、15脚短接2.按功能显示 E XX 选择分度值，按输入3.按输入直到显示 noload ，零位确认4. aload 输入砝码值，加砝码按输入5.” H XXX” “C XXX” “CH XXX” 记录数值，以后备用6. 按称重退出标定。

XK3190－A12/A12E 称重显示器使用说明书2005年07月版上海耀华称重系统有限公司制造第一章主要参数1第二章显示与键盘2一. 仪表显示与键盘功能示意图二. 键盘功能三. 传感器和仪表的连接第三章操作说明5一. 开机及开机自动置零二. 手动置零(半自动置零)三. 去皮功能四. 计数功能五. 用户功能设置六. 大屏幕与仪表的连接、使用七．串行通信接口第四章维护保养和注意事项8第五章信息提示9亲爱的用户：在使用仪表前，敬请仔细阅读说明书!第一章主要参数1. 型号：XK3190－A12 / A12E称重显示器2. 准确度: n=30003. 采样速度：10次/秒4. 传感器灵敏度范围： 1.5～3mV / V5. 分度值：1/2/5/10/20/50可选6. 显示：6位LCD / LED，6个状态指示7. 大屏幕显示接口（可选）：采用串行输出方式：电流环信号,传输距离≤50米，8. 通讯接口（可选）：RS232C；波特率1200/2400/4800/9600可9. 使用电源: 蓄电池DC6V/4AH （当电源电压小于5.4V 时，显示Bat_lo报警）10. 使用温度、湿度：0～40℃；≤85%RH11. 储运温度：-25～55℃( 1 )第二章显示及键盘一.仪表显示和键盘功能示意图:(图2 - 1 ) 显示和键盘示意图( 2 )二. 键盘功能1. [功能]：在称重状态时，按此键大于5秒，进入用户设置模式。

按此键小于5秒，进入计数状态。

2. [ * ]：在计数状态时，按此键进入取样样本数输入状态。

3. [去皮]：在称重状态时，按此键去除皮重。

4. [置零]：在称重状态时，按此键重量显示为零。

5. [开/关]：在关机状态时，按此键开机，在开机状态，按此键关机。

（A12E无此键）( 3 )三. 传感器与仪表的连接1. 传感器的连接采用9芯插头座. 图2-3 标注了各引脚的意义。

2. 使用四芯屏蔽电缆，本仪表无长线补偿。

XK3190－A12/A12E称重指示器使用说明书2008年5月版山东鲁成衡器有限公司沪制 00000071 号录第一章主要参数1第二章显示与键盘2一. 仪表显示与键盘功能示意图二. 键盘功能三. 传感器和仪表的连接第三章操作说明5一. 开机及开机自动置零二. 手动置零(半自动置零)三. 去皮功能四. 计数功能五. 用户功能设置六. 大屏幕与仪表的连接、使用七．串行通信接口第四章维护保养及注意事项8第五章信息提示9亲爱的用户：在使用仪表前，敬请仔细阅读说明书!第一章主要参数1. 型号：XK3190－A12 / A12E称重显示控制器2. 准确度: 3级,n=30003. 采样速度：10次/秒4. 传感器灵敏度范围： 1.5～3mV / V5. 分度值：1/2/5/10/20/50可选6. 显示：6位LCD / LED，6个状态指示7. 大屏幕显示接口（可选）：采用串行输出方式：电流环信号,传输距离≤50米，8. 通讯接口（可选）：RS232C；波特率1200/2400/4800/9600可选9. 使用电源: 免维护铅酸蓄电池DC6V/4AH10. 使用温度：0～40℃11. 储运温度：-25～55℃12. 湿度：≤85%RH仪表特色：1.高精度A/D转换，可读性达1/30000;2.调用内码显示方便，替代感量砝码观察及分析允差；3.特殊的软件技术，增强系统的抗振动能力；4.数字滤波的速度、幅度以及稳定的时间可设置；5.称重计数功能（单件重量有断电保护）；6.多种背光模式可选；7.选配RS232通讯口，波特率可选，通讯方式可选；8.选配20mA电流环大屏幕通讯口；9.可定制非标改制型品种（可根据客户需求定制）（1）带kg/lb转换功能的改制型；（2）畜牧秤专用改制型；（3）带2个定值输出（TTL）功能的改制型；（4）带峰值保持的改制型；( 1 )第二章显示及键盘一.仪表显示和键盘功能示意图:(图2 - 1 ) 显示和键盘示意图( 2 )二. 键盘功能1.【功能】：在称重状态时，按此键大于5秒，进入用户设置模式。

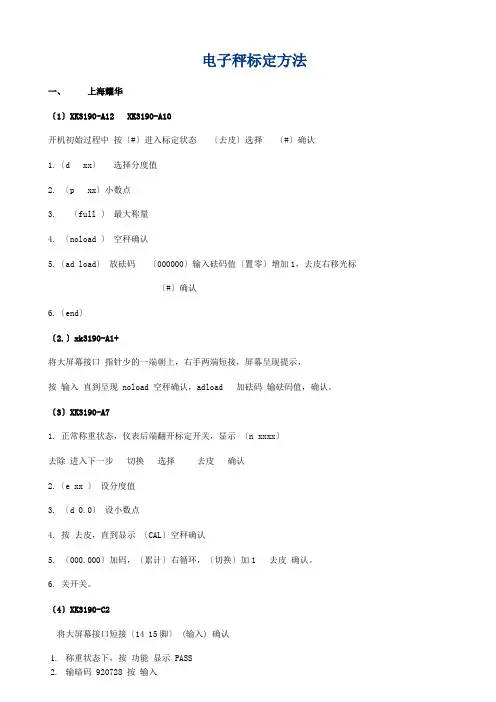

电子秤标定方法一、上海耀华〔1〕XK3190-A12 XK3190-A10开机初始过程中按〔#〕进入标定状态〔去皮〕选择〔#〕确认1.〔d xx〕选择分度值2. 〔p xx〕小数点3. 〔full 〕最大称量4. 〔noload 〕空秤确认5.〔ad load〕放砝码〔000000〕输入砝码值〔置零〕增加1，去皮右移光标〔#〕确认6.〔end〕〔2.〕xk3190-A1+将大屏幕接口指针少的一端朝上，右手两端短接，屏幕呈现提示，按输入直到呈现 noload 空秤确认，adload 加砝码输砝码值，确认。

〔3〕XK3190-A71. 正常称重状态，仪表后端翻开标定开关，显示〔n xxxx〕去除进入下一步切换选择去皮确认2.〔e xx 〕设分度值3. 〔d 0.0〕设小数点4. 按去皮，直到显示〔CAL〕空秤确认5. 〔000.000〕加码，〔累计〕右循环，〔切换〕加1 去皮确认。

6. 关开关。

〔4〕XK3190-C2将大屏幕接口短接〔14 15脚〕 (输入) 确认1.称重状态下，按功能显示 PASS2.输暗码 920728 按输入3. (DC ) 小数点位数4. 〔E 〕分度值5.〔F 〕最大称量6. 〔r 〕保留原有零位7. 〔NO LAOD〕零位确认8. 〔AD LOAD〕加码，〔00000〕输码值，按输入〔5〕耀华YH-T3校正资料开机归零后同时按一次“去除〞和“F〞键进入参数设置“保持“键为确认键，“回零〞键是输入键，“扣皮〞键是移位键菜单一为分度值设置菜单二为小数点设置菜单三为满量程设置：注，每次校正都必需从头输入满量程，输入后按“保持〞键屏幕显示零点校正，按“保持〞键，此时屏幕显示空载内码，不变后会自动跳到“LOAD〞上此时放上要校正的砝码，按“回零〞及“扣皮〞输入砝码重量后按“保持〞键确认，校正OK〔6〕XK3190-A91. 15芯插头 14、15脚短接2.按功能显示 E XX 选择分度值，按输入3.按输入直到显示 noload ，零位确认4. aload 输入砝码值，加砝码按输入5.〞 H XXX〞“C XXX〞“CH XXX〞记录数值，以后备用6. 按称重退出标定二、上海友声〔1〕 XK3100-B2+1.翻开仪表盖，将短路环短接↑点窜值，按确认输入2.按标定+确认开机，屏幕呈现 PASS 输暗码 010201 按确认3.〔d=xx〕选择分度值4.〔dot x 〕小数位数确认5.〔Zeroxx〕选择零位跟踪范围6.〔FULL〕满量程设置7.〔LOAD〕进行称量标定，放好砝码，按↑和确认输入重量值再按确认结束标定。

电子秤标定方法一、上海耀华〔1〕XK3190-A12 XK3190-A10开机初始过程中按〔#〕进入标定状态〔去皮〕选择〔#〕确认1.〔d xx〕选择分度值2. 〔p xx〕小数点3. 〔full 〕最大称量4. 〔noload 〕空秤确认5.〔ad load〕放砝码〔000000〕输入砝码值〔置零〕增加1，去皮右移光标〔#〕确认6.〔end〕〔2.〕xk3190-A1+将大屏幕接口指针少的一端朝上，右手两端短接，屏幕出现提示，按输入直到出现 noload 空秤确认，adload 加砝码输砝码值，确认。

〔3〕XK3190-A71. 正常称重状态，仪表后端翻开标定开关，显示〔n xxxx〕去除进入下一步切换选择去皮确认2.〔e xx 〕设分度值3. 〔d 0.0〕设小数点4. 按去皮，直到显示〔CAL〕空秤确认5. 〔000.000〕加码，〔累计〕右循环，〔切换〕加1 去皮确认。

6. 关开关。

〔4〕XK3190-C2将大屏幕接口短接〔14 15脚〕 (输入) 确认1.称重状态下，按功能显示 PASS2.输密码 920728 按输入3. (DC ) 小数点位数4. 〔E 〕分度值5.〔F 〕最大称量6. 〔r 〕保存原有零位7. 〔NO LAOD〕零位确认8. 〔AD LOAD〕加码，〔00000〕输码值，按输入〔5〕耀华YH-T3校正资料开机归零后同时按一次“去除〞和“F〞键进入参数设置“保持“键为确认键，“回零〞键是输入键，“扣皮〞键是移位键菜单一为分度值设置菜单二为小数点设置菜单三为满量程设置：注，每次校正都必须重新输入满量程，输入后按“保持〞键屏幕显示零点校正，按“保持〞键，此时屏幕显示空载内码，稳定后会自动跳到“LOAD〞上此时放上要校正的砝码，按“回零〞及“扣皮〞输入砝码重量后按“保持〞键确认，校正OK〔6〕XK3190-A91. 15芯插头 14、15脚短接2.按功能显示 E XX 选择分度值，按输入3.按输入直到显示 noload ，零位确认4. aload 输入砝码值，加砝码按输入5.〞 H XXX〞“C XXX〞“CH XXX〞记录数值，以后备用6. 按称重退出标定二、上海友声〔1〕 XK3100-B2+1.翻开仪表盖，将短路环短接↑修改值，按确认输入2.按标定+确认开机，屏幕出现 PASS 输密码 010201 按确认3.〔d=xx〕选择分度值4.〔dot x 〕小数位数确认5.〔Zeroxx〕选择零位跟踪范围6.〔FULL〕满量程设置7.〔LOAD〕进行称量标定，放好砝码，按↑和确认输入重量值再按确认结束标定。

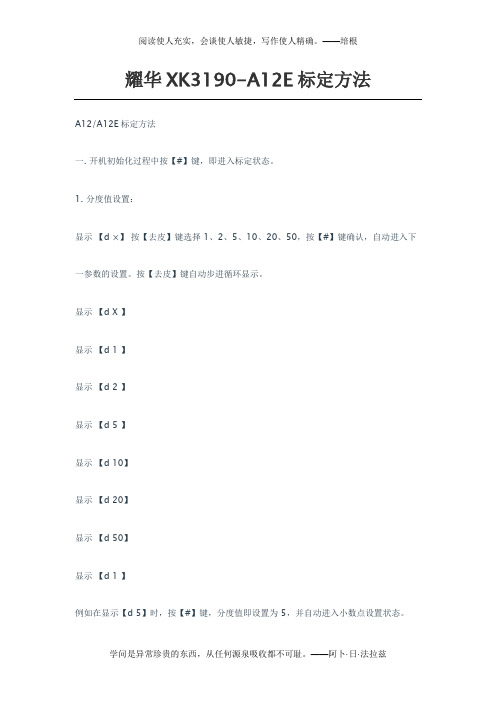

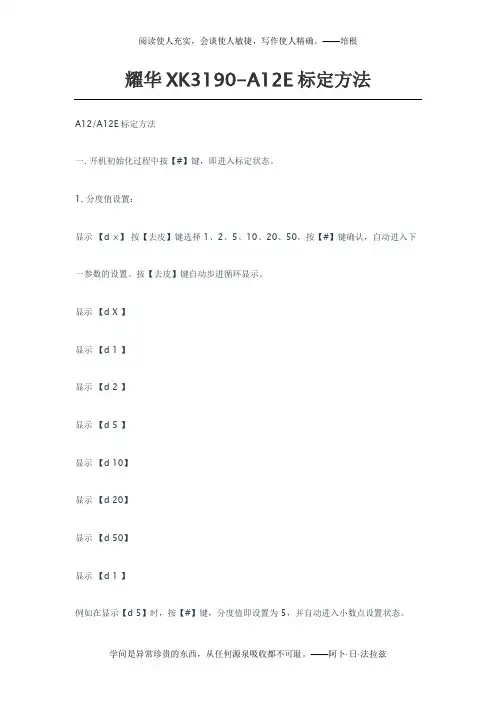

A12/A12E标定方法一. 开机初始化过程中按【#】键，即进入标定状态。

1. 分度值设置：显示【d ×】按【去皮】键选择 1、2、5、10、20、50，按【#】键确认，自动进入下一参数的设置。

按【去皮】键自动步进循环显示。

显示【d X 】显示【d 1 】显示【d 2 】显示【d 5 】显示【d 10】显示【d 20】显示【d 50】显示【d 1 】例如在显示【d 5】时，按【#】键，分度值即设置为 5，并自动进入小数点设置状态。

2. 小数点设置：显示【P ×】按【去皮】键选择 0、l、2、3，按【#】键确认，自动进入下一个参数的设置。

按【去皮】键自动步进循环显示。

显示【P 0】显示【P 0.0】显示【P 0.00】显示【P 0.000】’显示【P 0】例如在显示【P 0.000】时，按【#】键，小数点即设置为 0.000，并自动进入最大秤量设置状态。

3. 最大秤量设置：显示【FULL 】按【去皮】键进入数字输入状态。

显示【0 0 0 0 0 0】按【去皮】键，标志符 V依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到所需数字出现，再按【去皮】键标志符 V依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到最大秤量值出现，按【#】键确认，自动进入下一个参数的设置。

例如显示【0 2 5 0 0 0】按【#】键确认，并自动进人零点标定状态。

4. 零点标定：显示【nOLOAD】秤台上无物，等到稳定标志符 V出现，按【#】键，零点标定完成，进入量程标定状态。

5. 满量程标定：显示【AdLOAD】在秤台上放置砝码，按【去皮】键进入输入状态。

显示【0 0 0 0 0 0】按【去皮】键，标志符 1-r依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到所需数字出现，再按【去皮】键标志符 V依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到所显示的数字和砝码重量相等，并且使输入位置标志符返回最高位，当稳定标志符 V出现时，按【#】键确认，结束量程标定状态。

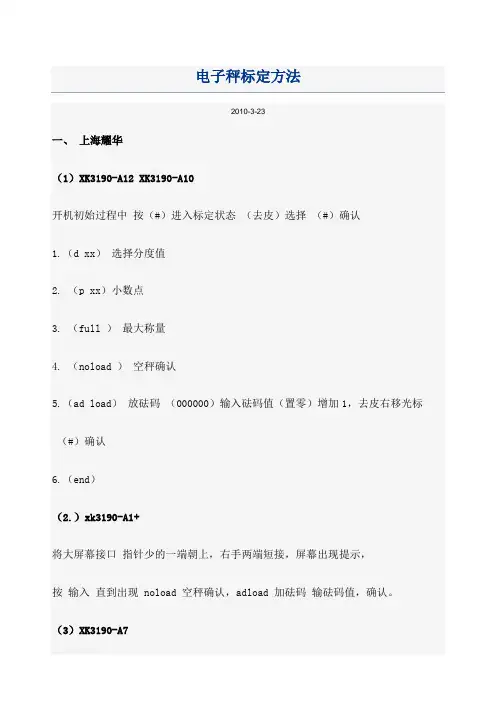

2010-3-23一、上海耀华（1）XK3190-A12 XK3190-A10开机初始过程中按（#）进入标定状态（去皮）选择（#）确认1.（d xx）选择分度值2. （p xx）小数点3. （full ）最大称量4. （noload ）空秤确认5.（ad load）放砝码（000000）输入砝码值（置零）增加1，去皮右移光标（#）确认6.（end）（2.）xk3190-A1+将大屏幕接口指针少的一端朝上，右手两端短接，屏幕出现提示，按输入直到出现 noload 空秤确认，adload 加砝码输砝码值，确认。

（3）XK3190-A71. 正常称重状态，仪表后端打开标定开关，显示（n xxxx）清除进入下一步切换选择去皮确认2.（e xx ）设分度值3. （d ）设小数点4. 按去皮，直到显示（CAL）空秤确认5. （）加码，（累计）右循环，（切换）加1 去皮确认。

6. 关开关。

（4）XK3190-C2将大屏幕接口短接（14 15脚） (输入) 确认1.称重状态下，按功能显示 PASS2.输密码 920728 按输入3. (DC ) 小数点位数4. （E ）分度值5.（F ）最大称量6. （r ）保存原有零位7. （NO LAOD）零位确认8. （AD LOAD）加码，（00000）输码值，按输入（5）耀华YH-T3校正资料开机归零后同时按一次“清除”和“F”键进入参数设置“保持“键为确认键，“回零”键是输入键，“扣皮”键是移位键菜单一为分度值设置菜单二为小数点设置菜单三为满量程设置：注，每次校正都必须重新输入满量程，输入后按“保持”键屏幕显示零点校正，按“保持”键，此时屏幕显示空载内码，稳定后会自动跳到“LOAD”上此时放上要校正的砝码，按“回零”及“扣皮”输入砝码重量后按“保持”键确认，校正OK（6）XK3190-A91. 15芯插头 14、15脚短接2.按功能显示 E XX 选择分度值，按输入3.按输入直到显示 noload ，零位确认4. aload 输入砝码值，加砝码按输入5.” H XXX”“C XXX”“CH XXX”记录数值，以后备用6. 按称重退出标定二、上海友声（1） XK3100-B2+1.打开仪表盖，将短路环短接↑修改值，按确认输入2.按标定+确认开机，屏幕出现 PASS 输密码 010201 按确认3.（d=xx）选择分度值4.（dot x ）小数位数确认5.（Zeroxx）选择零位跟踪范围6.（FULL）满量程设置7.（LOAD）进行称量标定，放好砝码，按↑和确认输入重量值再按确认结束标定。

耀华XK3190-A12/A12E电子称电子地磅标定方法一、开机初始化过程中按[ # ]键，即进入标定状态。

1、分度值设置：显示[d X ] 按[去皮]键选择1、2、5、10、20、50，按[ # ]键确认，自动进入下一参数的设置。

按[去皮]键自动步进循环显示。

显示[d X ]显示[d 1 ]显示[d 2 ]显示[d 5 ]显示[d 10 ]显示[d 20 ]显示[d 50 ]显示[d 1 ]例如在显示[d 5 ]时，按[ # ]键，分度值即设置为5，并自动进入小数点设置状态。

2、小数点设置：显示[P X] 按[去皮]键选择0、1、2、3，按[ # ]键确认，自动入下一个参数的设置。

按[去皮]键自动步进循环显示。

显示[P 0]显示[P 0.0]显示[P 0.00]显示[P 0.000]显示[P 0]例如在显示[P 0.000]时,按[ # ]键,小数点即设置为0.000，并自动进入最大秤量设置状态。

3、最大秤量设置：显示[FULL ]按[去皮]键进入数字输入状态。

显示[ 000000 ]按[去皮]键，标志符▲依次右移选择数字输入位置，按[置零]键对应位自动步进加一，直到所需数字出现，按[置零]键对应位自动步进加一，直到最大秤量出现，按[ # ]键确认，自动进入下一个参数的设置。

例如显示[ 025000 ]按[ # ]键确认，（即最大秤重量2500）并自动进入零点标定状态。

4、零点标定：显示[ NOLOAD ] 秤台上无物，等到稳定标定符出现，按[ # ]键确认，自动进入下一个参数的设置。

5、满量程标定：显示[ADLOAD] 在秤台上放置砝吗，按[去皮]键进入输入状态。

显示[ 0 0 0 0 0 0 ] 按[去皮]键，标志符依次右移选择数字输入位置，按[置零]键对应位自动步进加一，直到所需数字出现，再按[去皮]键对应位自动步进加一，直到所需数字出现，再按[去皮]键标志符依次右移选择数字输入位置，按[置零]键对应位自动占进加一，直到所显示的数字和砝码重量相等，并且使输入位置标志符返回最高位，当稳定标志符号出现时，按[ # ]键确认，结束量程标定状态。

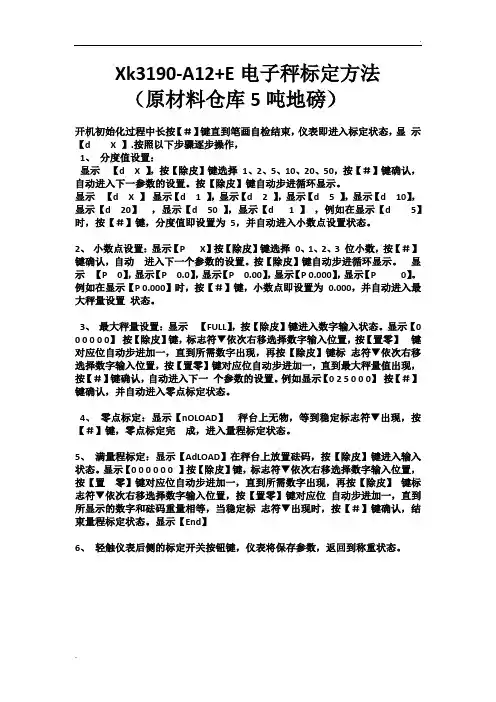

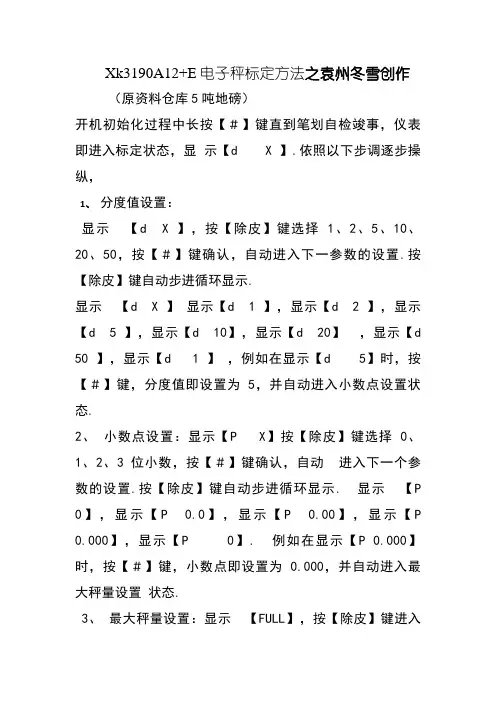

..Xk3190-A12+E电子秤标定方法（原材料仓库5吨地磅）开机初始化过程中长按【＃】键直到笔画自检结束，仪表即进入标定状态，显示【d X 】.按照以下步骤逐步操作，1、分度值设置：显示【d X 】，按【除皮】键选择1、2、5、10、20、50，按【＃】键确认，自动进入下一参数的设置。

按【除皮】键自动步进循环显示。

显示【d X 】显示【d 1 】，显示【d 2 】，显示【d 5 】，显示【d 10】，显示【d 20】，显示【d 50 】，显示【d 1 】，例如在显示【d 5】时，按【＃】键，分度值即设置为5，并自动进入小数点设置状态。

2、小数点设置：显示【P X】按【除皮】键选择0、1、2、3 位小数，按【＃】键确认，自动进入下一个参数的设置。

按【除皮】键自动步进循环显示。

显示【P 0】，显示【P 0.0】，显示【P 0.00】，显示【P 0.000】，显示【P 0】。

例如在显示【P 0.000】时，按【＃】键，小数点即设置为0.000，并自动进入最大秤量设置状态。

3、最大秤量设置：显示【FULL】，按【除皮】键进入数字输入状态。

显示【0 0 0 0 0 0】按【除皮】键，标志符▼依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到所需数字出现，再按【除皮】键标志符▼依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到最大秤量值出现，按【＃】键确认，自动进入下一个参数的设置。

例如显示【0 2 5 0 0 0】按【＃】键确认，并自动进入零点标定状态。

4、零点标定：显示【nOLOAD】秤台上无物，等到稳定标志符▼出现，按【＃】键，零点标定完成，进入量程标定状态。

5、满量程标定：显示【AdLOAD】在秤台上放置砝码，按【除皮】键进入输入状态。

显示【0 0 0 0 0 0 】按【除皮】键，标志符▼依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到所需数字出现，再按【除皮】键标志符▼依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到所显示的数字和砝码重量相等，当稳定标志符▼出现时，按【＃】键确认，结束量程标定状态。

..Xk3190-A12+E电子秤标定方法（原材料仓库5吨地磅）开机初始化过程中长按【＃】键直到笔画自检结束，仪表即进入标定状态，显示【d X 】.按照以下步骤逐步操作，1、分度值设置：显示【d X 】，按【除皮】键选择1、2、5、10、20、50，按【＃】键确认，自动进入下一参数的设置。

按【除皮】键自动步进循环显示。

显示【d X 】显示【d 1 】，显示【d 2 】，显示【d 5 】，显示【d 10】，显示【d 20】，显示【d 50 】，显示【d 1 】，例如在显示【d 5】时，按【＃】键，分度值即设置为5，并自动进入小数点设置状态。

2、小数点设置：显示【P X】按【除皮】键选择0、1、2、3 位小数，按【＃】键确认，自动进入下一个参数的设置。

按【除皮】键自动步进循环显示。

显示【P 0】，显示【P 0.0】，显示【P 0.00】，显示【P 0.000】，显示【P 0】。

例如在显示【P 0.000】时，按【＃】键，小数点即设置为0.000，并自动进入最大秤量设置状态。

3、最大秤量设置：显示【FULL】，按【除皮】键进入数字输入状态。

显示【0 0 0 0 0 0】按【除皮】键，标志符▼依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到所需数字出现，再按【除皮】键标志符▼依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到最大秤量值出现，按【＃】键确认，自动进入下一个参数的设置。

例如显示【0 2 5 0 0 0】按【＃】键确认，并自动进入零点标定状态。

4、零点标定：显示【nOLOAD】秤台上无物，等到稳定标志符▼出现，按【＃】键，零点标定完成，进入量程标定状态。

5、满量程标定：显示【AdLOAD】在秤台上放置砝码，按【除皮】键进入输入状态。

显示【0 0 0 0 0 0 】按【除皮】键，标志符▼依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到所需数字出现，再按【除皮】键标志符▼依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到所显示的数字和砝码重量相等，当稳定标志符▼出现时，按【＃】键确认，结束量程标定状态。
