概述本次介绍使用LabVIEW来进行仪器控制的各种方法。
要求学生学会串行I/O、GPIB I/O和VISA I/O的使用方法，同时也可以验证LabVIEW本身提供的仪器驱动程序。
本次的实验设备要求一块已安装的GPIB卡，一台GPIB仪器以及LabVIEW开发系统。

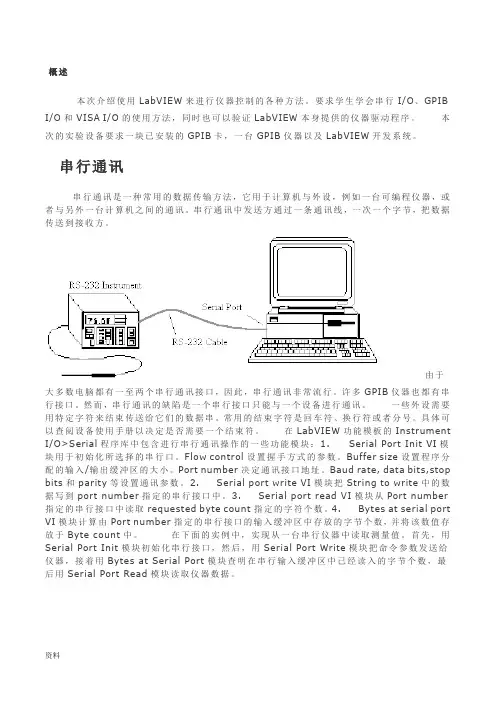

串行通讯串行通讯是一种常用的数据传输方法，它用于计算机与外设，例如一台可编程仪器，或者与另外一台计算机之间的通讯。
串行通讯中发送方通过一条通讯线，一次一个字节，把数据传送到接收方。
由于大多数电脑都有一至两个串行通讯接口，因此，串行通讯非常流行。
许多GPIB仪器也都有串行接口。
然而，串行通讯的缺陷是一个串行接口只能与一个设备进行通讯。
一些外设需要用特定字符来结束传送给它们的数据串。
常用的结束字符是回车符、换行符或者分号。
具体可以查阅设备使用手册以决定是否需要一个结束符。
在LabVIEW功能模板的Instrument I/O>Serial程序库中包含进行串行通讯操作的一些功能模块：1. Serial Port Init VI模块用于初始化所选择的串行口。
Flow control设置握手方式的参数。
Buffer size设置程序分配的输入/输出缓冲区的大小。
Port number决定通讯接口地址。
Baud rate, data bits,stop bits和parity等设置通讯参数。
2. Serial port write VI模块把String to write中的数据写到port number指定的串行接口中。
3. Serial port read VI模块从Port number 指定的串行接口中读取requested byte count指定的字符个数。
4. Bytes at serial port VI模块计算由Port number指定的串行接口的输入缓冲区中存放的字节个数，并将该数值存放于Byte count中。
在下面的实例中，实现从一台串行仪器中读取测量值。

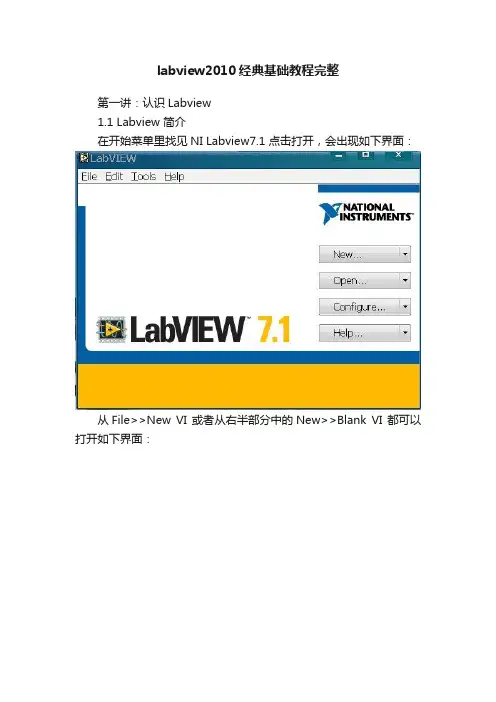

labview2010经典基础教程完整第一讲：认识Labview1.1 Labview 简介在开始菜单里找见NI Labview7.1 点击打开，会出现如下界面：从File>>New VI 或者从右半部分中的New>>Blank VI 都可以打开如下界面：上图中前图是虚拟仪器的前面板，是用户使用的人机界面，后面的是程序框图界面（即后面板）。
在LabVIEW的用户界面上，应特别注意它提供的操作模板，包括工具（Tools）模板、控制（Controls）模板和函数（Functions）模板。
这些模板集中反映了该软件的功能与特征。
下面我们来大致浏览一下。
工具模板（T ools Palette）如果该模板没有出现，则可以在Windows菜单下选择Show ToolsPalette命令以显示该模板。
当从模板内选择了任一种工具后，鼠标箭头就会变成该工具相应的形状。
当从Windows菜单下选择了Show Help Window功能后，把工具模板内选定的任一种工具光标放在流程图程序的子程序（Sub VI）或图标上，就会显示相应的帮助信息。
下面的两个模板是多层的，其中每一个子模板下还包括多个对象。
控制模板（Control Palette）Array注意：只有打开前面板时才能调用该模板该模板用来给前面板设置各种所需的输出显示对象和输入控制对象。
每个图标代表一类子模板。
如果控制模板不显示，可以用Windows菜单的Show ControlsPalette功能打开它，也可以在前面板的空白处，点击鼠标右键，以弹出控制模板。
控制模板如右图所示，它包括如下所示的一些子模板。
子模板中包括的对象，我们在功能中用文字简要介绍。
101112131415功能模板(Functions Palette)现功能模板。
功能模板是创建流程图程序的工具。
该模板上的每一个顶层图标都表示一个子模板。
若功能模板不出现，则可以用Windows菜单下的Show Functions Palette功能打开它，也可以在流程图程序窗口的空白处点击鼠标右键以弹出功能模板。
手把手教你学labview编程项目一 labview正版软件安装一、下载软件。
可以在官网下载，也可以购买正版的U盘和光盘。
二、安装软件。
1、找到安装软件所在位置。
双击安装文件打开安装文件，按图示进行下一步操作。
查看自己电脑的版本：鼠标选中桌面上的计算机图标，右键点击属性。
查看自己的电脑是32位系统还是64位系统。
我的电脑是32位操作系统所以选择的是labview中文版，32位。
点击下一步进行下一步操作。
等待安装完成，安装文件较多，可能要等待的时间较久。
点击下一步重启电脑完成安装。
三、labview软件注册1、点击电脑开始菜单，再点击所有程序，找到NI许可证管理器。
2、单击打开许可证管理器，点击激活软件3、在弹出的窗口输入账号密码登录，没有账号点击创建账号注册NI用户账号。
4、登录后在相应的地方输入产品的序列号进行激活。
软件激活后便可以正常使用。
项目二 labview破解版软件安装一、下载数据包。
在网上搜索labview 2018破解版，下载相应的安装数据包，下载后进行解压。
二、软件安装。
1、双击运行2018LV-WinChn进行安装。
2、选择数据保存位置，建议选择默认，点击Unzip。
3、进入安装向导，点击“下一步”。
安装过程弹出安装Labview硬件支持，点击不需要支持，破解版暂时没办法解决硬件支持问题。
如果需要使用硬件请下载正版激活。
这里可以重启，也可以稍后重启，安装完后先不要打开软件。
三、软件破解。
1、回到刚才下载的数据包中，运行破解程序“NI License Activator 1.2”右键选择所有需要激活的地方，点activate进行激活。
2、当全部变为绿色表示破解成功。
3、运行软件即可正常使用。
项目三两个数值相加一、新建VI。
双击打开Labview软件。
在弹出的窗口点击创建项目，按以下图示进行下一步操作完成VI创建。
创建完成后会有前面板和程序框图两个窗口。
前面板主要用来放置控件，程序框图用来编写程序。
Labview入门教程亚为电子科技说明：1、不同labview版本，内容大同小异，不要过于核对图标2、必须先安装labview，亚为的资料，版本不低于2014，如果是串口通信，还要安装NIVISA520。
3、直接打开亚为用户资料的“labview例程/****例程”，看到的是前面板，也就是交互界面。
界面可以自行修改，注意右键->数据操作->保存默认参数。
4、波形图上右键，可以导出或者另存数据。
高速采集模式下，yav 例程不自动保存，需要手动导出。
高速模式下，不要采集时间过长，否则系统崩溃，会内存溢出甚至蓝屏死机。
5、如果需要修改算法逻辑，按下Ctrl+E即可打开程序框图界面。
里面的数学符号，仔细研究下，就应该能认识。
看懂加减乘除即可。
6、这个文档认真看十遍，你就是Labview编程高手啦，亚为科技不负责labview编程指导哦。
高手都是自学的。
第一讲：认识Labview1.1 Labview 简介在开始菜单里找Labview点击打开，会出现如下界面：从File>>New VI 或者从右半部分中的New>>Blank VI 都可以打开如下界面：上图中前图是虚拟仪器的前面板，是用户使用的人机界面，后面的是程序框图界面（即后面板）。
在LabVIEW的用户界面上，应特别注意它提供的操作模板，包括工具（Tools）模板、控制（Controls）模板和函数（Functions）模板。
这些模板集中反映了该软件的功能与特征。
下面我们来大致浏览一下。
工具模板（Tools Palette）该模板提供了各种用于创建、修改和调试VI程序的工具。
如果该模板没有出现，则可以在Windows菜单下选择Show Tools Palette命令以显示该模板。
当从模板内选择了任一种工具后，鼠标箭头就会变成该工具相应的形状。
当从Windows菜单下选择了Show Help Window功能后，把工具模板内选定的任一种工具光标放在流程图程序的子程序（Sub VI）或图标上，就会显示相应的帮助信息。
基本操作１．创建调用子程序我们通过例子来说明如何创建一个VI。
练习１－１：建立一个测量温度和容积的VI，其中须调用一个仿真测量温度和容积的传感器子VI。
步骤如下：１．选择File»New，打开一个新的前面板窗口。
２．从Controls»Numeric中选择Tank放到前面板中。
３．在标签文本框中输入“容积”，然后在前面板中的其他任何位置单击一下。
４．把容器显示对象的显示范围设置为到。
a. 使用文本编辑工具（Text Edit Tool），双击容器坐标的标度，使它高亮显示。
b.在坐标中输入1000，再在前面板中的其他任何地方单击一下。
这时到之间的增量将被自动显示。
５．在容器旁配数据显示。
将鼠标移到容器上，点右键，在出现的快速菜单中选VisibleIterms»Digital Display即可。
６．从Controls»Numeric中选择一个温度计，将它放到前面板中。
设置其标签为“温度”,显示范围为0到100，同时配数字显示。
可得到如下的前面板图。
图１－３ 练习１－１的前面板图７． Windows»Show Diagram 打开流程图窗口。
从功能模板中选择对象，将它们放到流程图上组成下图（其中的标注是后加的）。
图１－４ 练习１－１的流程图 该流程图中新增的对象有两个乘法器、两个数值常数、一个随机数发生器、一个进程监视器，温度和容积对象是由前棉板的设置自动带出来的。
a. 乘法器和随机数发生器由Functions»Numeric 中拖出，尽管数值常数也可以这样得到，但是建议使用c 中的方法更好些。
b. 进程监视器（Process Monitor ）不是一个函数，而是以子VI 的方式提供的，它存放在LabVIEW\Activity 目录中，调用它的方法是在Functions»Select a VI 下打开Process Monitor ，然后在流程图上点击一下，就可以出现它的图标。

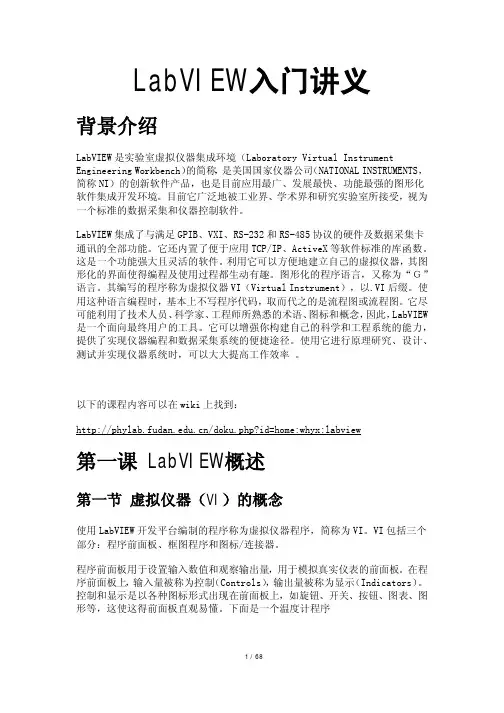

LabVIEW入门讲义背景介绍LabVIEW是实验室虚拟仪器集成环境（Laboratory Virtual Instrument Engineering Workbench）的简称，是美国国家仪器公司（NATIONAL INSTRUMENTS，简称NI）的创新软件产品，也是目前应用最广、发展最快、功能最强的图形化软件集成开发环境。
目前它广泛地被工业界、学术界和研究实验室所接受，视为一个标准的数据采集和仪器控制软件。
LabVIEW集成了与满足GPIB、VXI、RS-232和RS-485协议的硬件及数据采集卡通讯的全部功能。
它还内置了便于应用TCP/IP、ActiveX等软件标准的库函数。
这是一个功能强大且灵活的软件。
利用它可以方便地建立自己的虚拟仪器，其图形化的界面使得编程及使用过程都生动有趣。
图形化的程序语言，又称为“Ｇ”语言。
其编写的程序称为虚拟仪器VI（Virtual Instrument），以.VI后缀。
使用这种语言编程时，基本上不写程序代码，取而代之的是流程图或流程图。
它尽可能利用了技术人员、科学家、工程师所熟悉的术语、图标和概念，因此，LabVIEW 是一个面向最终用户的工具。
它可以增强你构建自己的科学和工程系统的能力，提供了实现仪器编程和数据采集系统的便捷途径。
使用它进行原理研究、设计、测试并实现仪器系统时，可以大大提高工作效率。
以下的课程内容可以在wiki上找到：/doku.php?id=home:whyx:labview第一课 LabVIEW概述第一节虚拟仪器（VI）的概念使用LabVIEW开发平台编制的程序称为虚拟仪器程序，简称为VI。
VI包括三个部分：程序前面板、框图程序和图标/连接器。
程序前面板用于设置输入数值和观察输出量，用于模拟真实仪表的前面板。
在程序前面板上，输入量被称为控制（Controls），输出量被称为显示（Indicators）。
控制和显示是以各种图标形式出现在前面板上，如旋钮、开关、按钮、图表、图形等，这使这得前面板直观易懂。
LabVIEW 基础课程LabVIEW是一个由美国国家仪器公司(National Instruments, 简称NI)开发的一种图形化的编程语言，适用于各种科学仪器、自动化控制系统、工业控制器、机器人、计算机视觉以及其他数种领域。
对于初学者而言，LabVIEW具有易学易用，能够快速搭建编程框架、自定义仪器和控制板的优势。
在本文中，我们将详细介绍LabVIEW的基础知识，为初学者提供参考和帮助。
I. LabVIEW的基本概念1. 程序设计的开发环境首先，让我们了解LabVIEW程序设计的开发环境。
当你打开LabVIEW时，你会看到一个像赛车赛道的界面，四张白纸条形图表(称为面板)以及一个工具栏和一些弹出式面板。
这是LabVIEW编辑器的默认显示界面。
2. Front Panel与Block Diagram在LabVIEW中，有两种主要的视图：Front Panel和Block Diagram(内部实现图)。
Front Panel是你设计和用户交互的部分，它代表了你设计的用户界面，可以不依赖于内部的实现。
Block Diagram代表程序的实际实现。
你需要在Block Diagram 中实现代码来操作Front Panel中的元件，实现前端与后端的交互。
3. 仪器控件Front Panel中的控制元件通常被称为仪器控件。
这些控件包括LED指示灯、滑动条、开关、按钮、数字显示器、图形控件等。
这些元件非常有用，可以使你的程序具有更直观的交互界面。
4. 节点在Block Diagram中，你可以看到调用或创建代码的节点。
节点是指图形化的可执行代码块，而代码则表示为一系列节点连接一起构成的类似于电路图的图形化代码。
5. 数据流LabVIEW采用数据流编程风格。
这意味着，你的程序中的数据是从节点流向节点的，而不是通过函数调用。
你可以使用数据来控制程序的执行顺序，将代码块放在不同的位置，实现了代码并行执行的效果。
labview 教程LabVIEW教程：LabVIEW概述：LabVIEW是一种图形化编程语言和集成开发环境，一般用于数据采集、仪器控制、实时控制和模拟等工程应用。
它采用了数据流编程的方式，使用图形化的块状图形表示程序的结构，使得用户可以通过拖拽和连接各个图形块来实现程序的编写。
LabVIEW还提供了丰富的工具箱和函数库，可以轻松地进行信号处理、图像处理、控制算法实现等操作。
入门：1. 下载和安装LabVIEW软件2. 打开LabVIEW，并了解主界面的各个部分3. 创建一个新的LabVIEW项目LabVIEW界面与工具栏：1. 界面的各个部分介绍：前面板、块图、工具栏等2. 前面板的控件和指示器：按钮、开关、滑动条、数字显示等3. 块图的基本元素：数据线、函数、结构等4. 工具栏的常用功能介绍：保存、运行、调试等数据流编程：1. 数据流的概念和基本原理2. 如何在LabVIEW中实现数据流编程3. 数据流编程的优点和应用场景信号处理与数据分析：1. 在LabVIEW中进行数字信号处理的基本方法和工具2. 如何进行滤波、谱分析等常见信号处理操作3. 数据分析的方法和工具：统计分析、曲线拟合等仪器控制与数据采集：1. 如何使用LabVIEW控制外部仪器和设备2. 仪器通信的基本原理和常用接口：Serial、GPIB等3. 数据采集的方法和工具：传感器连接、数据存储等LabVIEW的高级功能：1. LabVIEW中的事件驱动编程方法和应用2. 多线程编程和并行计算的方法和工具3. LabVIEW中的高级图形显示和用户界面设计方法总结：LabVIEW是一个功能强大且易于学习和使用的图形化编程工具，适用于各种工程应用。
通过本教程的学习，你将能够掌握LabVIEW的基本操作和常用功能，为实际工程项目的开发和应用奠定基础。
祝你在LabVIEW的学习和实践中取得成功！。
LabVIEW入门实例教程导读：LabVIEW是一种用于控制系统和数据采集的图形化编程环境，其可视化的编程方式和图形化的用户界面非常适合初学者使用。
本文将以一个简单的实例来介绍LabVIEW的入门操作，帮助读者快速掌握其基本使用方法。
一、实验简介这个实验是使用LabVIEW控制电机旋转的实验。
我们需要使用LabVIEW将旋钮读取的数据转化为电机控制信号，以控制电机的旋转。
实验中使用到的硬件设备有电机控制器、电机、旋钮。
二、实验步骤1. 打开LabVIEW softwware,选择 File/ new VI，打开新的VI窗口。
2. 界面搭建我们需要将界面搭建出来，用于获取旋钮的读数和控制电机旋转。
为此，我们需要使用LabVIEW中的控件和工具来搭建UI 界面，用于输入旋钮的读数、显示实时的读数和控制电机的旋转。
具体步骤如下：a. 在工具栏中选择Num Control，来添加一个用于输入旋钮读数的文本框控件。
b. 添加一个Slider Control，用于手动控制电机的旋转速度。
c. 添加一个Boolean Control，用于手动控制电机的启停状态。
d. 添加一个Graph控件，用于实时显示旋钮读数和电机旋转状态。
3. 连接硬件设备我们需要将硬件设备连接到计算机上，以便能够使用LabVIEW来控制旋钮和电机。
具体步骤如下：a. 将电机控制器连接到计算机的COM口上，或者使用USB接口。
b. 将电机连接到电机控制器上。
c. 将旋钮连接到计算机的DAQ卡上，用于读取旋钮的数据。
4. 数据采集我们需要使用LabVIEW来采集旋钮的数据，然后将其转换为电机控制信号，从而控制电机的旋转。
具体步骤如下：a. 在LabVIEW里创建一个DAQ Assistant，用于采集旋钮的数据。
b. 将采集到的数据传送到Num Control，用于显示旋钮读数。
c. 在Slider Control上设置电机的速度值。
d. 使用Boolean Control来控制电机的启停状态。
LabVIEW入门指南从零开始学习LabVIEW基础知识LabVIEW入门指南：从零开始学习LabVIEW基础知识LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种图形化编程语言和开发环境，用于数据采集、仪器控制和实验室自动化。
本篇文章将为您提供一个关于LabVIEW入门的指南，从零开始学习LabVIEW的基础知识。
以下是LabVIEW的一些基本概念和使用技巧：一、LabVIEW的介绍LabVIEW是一套强大而灵活的工具，通过它可以轻松地实现各种实验室测量与控制任务。
它采用了一种称为G语言的图形化编程语言，使得开发者能够通过拖放和连接图标来创建程序。
由于图形化的特性，使得编程变得更加直观和易于理解，无论是对于初学者还是有经验的开发者来说都非常友好。
二、LabVIEW的安装与配置在开始使用LabVIEW之前，您需要先进行软件的安装和配置。
您可以从National Instruments官方网站上下载并安装适合您操作系统的版本。
在安装完成后，您需要按照向导进行设置和配置，包括选择语言、设置控制面板等。
完成以上步骤后，您就可以开始编写和运行LabVIEW程序了。
三、LabVIEW的基本元素在LabVIEW中，程序由一系列称为"虚拟仪器"（Virtual Instruments，简称VI）的模块组成。
每个VI都包含了一组输入和输出信号，类似于真实世界中的仪器。
通过连接各个VI，您可以构建一个完整的LabVIEW程序。
在VI中，有几个常见的基本元素需要了解：1. 控件：用于接收用户输入或显示程序输出。
例如，按钮、开关、图表等。
2. 指示灯：用于显示程序的状态或结果。
例如，LED灯、数字显示器等。
3. 结构化图标：用于控制程序的流程和结构。
例如，循环结构、选择结构等。
4. 数据线：用于连接不同的元素，传递数据和信号。
第一讲：认识简介在开始菜单里找见点击打开，会出现如下界面：从>> 或者从右半部分中的>> 都可以打开如下界面：上图中前图是虚拟仪器的前面板，是用户使用的人机界面，后面的是程序框图界面（即后面板）。
在的用户界面上，应特别注意它提供的操作模板，包括工具（）模板、控制（）模板和函数（）模板。
这些模板集中反映了该软件的功能与特征。
下面我们来大致浏览一下。
工具模板（）该模板提供了各种用于创建、修改和调试程序的工具。
如果该模板没有出现，则可以在菜单下选择命令以显示该模板。
当从模板内选择了任一种工具后，鼠标箭头就会变成该工具相应的形状。
当从菜单下选择了功能后，把工具模板内选定的任一种工具光标放在流程图程序的子程序（）或图标上，就会显示相应的帮助信息。
工具图标有如下几种：控制模板（）Array注意：只有打开前面板时才能调用该模板该模板用来给前面板设置各种所需的输出显示对象和输入控制对象。
每个图标代表一类子模板。
如果控制模板不显示，可以用菜单的功能打开它，也可以在前面板的空白处，点击鼠标右键，以弹出控制模板。
控制模板如右图所示，它包括如下所示的一些子模板。
子模板中包括的对象，我们在功能中用文字简要介绍。
功能模板是创建流程图程序的工具。
该模板上的每一个顶层图标都表示一个子模板。
若功能模板不出现，则可以用菜单下的功能打开它，也可以在流程图程序窗口的空白处点击鼠标右键以弹出功能模板。
练习一：建立一个测量温度和容积的步骤如下：1.选择»，打开一个新的前面板窗口。
2.从>> >>中选择放到前面板中。
（注：如果前面板中没有模版，可在菜单栏选>> ,即可打开或直接点击鼠标右键）3.在标签（）文本框中输入“容积”，然后在前面板中的其他任何位置单击一下。
4.同样从>> >>中选择放到前面板中5.在标签文本框中输入“温度计”，然后在前面板中的其他任何位置单击一下。
