《由三视图确定几何体》教案

29.2 三视图第3课时由三视图确定几何体的面积或体积【教学目标】1．能根据三视图求几何体的侧面积、表面积和体积等；(重点)2．解决实际生活中与面积、体积等方面有关的实际问题．(难点)【教学过程】一、情境导入已知某混凝土管道的三视图，你能根据三视图确定浇灌每段这种管道所需混凝土的体积吗(π＝3.14)?二、合作探究探究点：由三视图确定几何体的面积或体积【类型一】由三视图求几何体的侧面积已知如图为一几何体的三视图：(1)写出这个几何体的名称；(2)若从正面看的长为10cm，从上面看的圆的直径为4cm，求这个几何体的侧面积(结果保留π)．解析：(1)根据该几何体的主视图与左视图是矩形，俯视图是圆可以确定该几何体是圆柱；(2)根据告诉的几何体的尺寸确定该几何体的侧面积即可．解：(1)该几何体是圆柱；(2)∵从正面看的长为10cm，从上面看的圆的直径为4cm，∴该圆柱的底面直径为4cm，高为10cm，∴该几何体的侧面积为2πrh＝2π×2×10＝40π(cm2)．方法总结：解题时要明确侧面积的计算方法，即圆柱侧面积＝底面周长×圆柱高．【类型二】由三视图求几何体的表面积如图是两个长方体组合而成的一个立体图形的三视图，根据图中所标尺寸(单位：mm)，求这个几何体的表面积．解析：先由三视图得到两个长方体的长，宽，高，再分别表示出每个长方体的表面积，最后减去上面的长方体与下面的长方体的接触面面积即可．解：根据三视图可得：上面的长方体长6mm，高6mm，宽3mm，下面的长方体长10mm，宽8mm，高3mm，这个几何体的表面积为2×(3×8＋3×10＋8×10)＋2×(3×6＋6×6)＝268＋108＝376(mm2)．答：这个几何体的表面积是376mm2.方法总结：由三视图求几何体的表面积，首先要根据三视图分析几何体的形状，然后根据三视图的投影规律—“长对正，高平齐，宽相等”，确定几何体的长、宽、高等相关数据值，再根据相关公式计算几何体的面积．注意：求解组合体的表面积时重叠部分不应计算在内．【类型三】由三视图求几何体的体积某一空间图形的三视图如图所示，其中主视图是半径为1的半圆以及高为1的矩形；左视图是半径为1的四分之一圆以及高为1的矩形；俯视图是半径为1的圆，求此图形的体积(参考公式：V球＝43πR3)．解析：由已知中的三视图，我们可以判断出该几何体的形状为下部是底面半径为1，高为1的圆柱，上部是半径为1的14球组成的组成体，代入圆柱体积公式和球的体积公式，即可得到答案．解：由已知可得该几何体是一个下部为圆柱，上部为14球的组合体．由三视图可得，下部圆柱的底面半径为1，高为1，则V圆柱＝π，上部14球的半径为1，则V 14球＝13π，故此几何体的体积为错误!.方法总结：由三视图求几何体的体积，首先要根据三视图分析几何体的形状，然后根据三视图的投影规律“长对正，高平齐，宽相等”确定几何体的长、宽、高等相关数据值．再根据相关公式计算几何体各部分的体积并求和．【类型四】由三视图确定几何体面积或体积的实际应用杭州某零件厂刚接到要铸造5000件铁质工件的订单，下面给出了这种工件的三视图．已知铸造这批工件的原料是生铁，待工件铸成后还要在表面涂一层防锈漆，那么完成这批工件需要原料生铁多少吨？涂完这批工件要消耗多少千克防锈漆(铁的密度为7.8g/cm3，1kg防锈漆可以涂4m2的铁器面，三视图单位为cm)?解析：从主视图和左视图可以看出这个几何体是由前后两部分组成的，呈一个T字形状．故可以把该几何体看成两个长方体来计算．解：∵工件的体积为(30×10＋10×10)×20＝8000cm3，∴重量为8000×7.8＝62400(g)＝62.4(kg)，∴铸造5000件工件需生铁5000×62.4＝312000(kg)＝312(t)．∵一件工件的表面积为2×(30×20＋20×20＋10×30＋10×10)＝2800cm2＝0.28m2.∴涂完全部工件需防锈漆5000×0.28÷4＝350(kg)．方法总结：本题主要考查了由三视图确定几何体和求几何体的面积；关键是得到几何体的形状，得到所求的等量关系的相对应的值．三、板书设计1．由三视图求几何体的侧面积；2．由三视图求几何体的表面积；3．由三视图求几何体的体积．【教学反思】本节重在引导学生总结解决此类问题的方法和规律，探究其实质．在小组讨论的过程中，学生了解了三视图中相关数据的对应关系，即“长对正，高平齐，宽相等”，找到了解决问题的根本，通过具体的例题，让学生进行练习，巩固学习效果.29.2 三视图第3课时由三视图确定几何体的面积或体积【学习目标】1、学会根据物体的三视图描述出几何体的基本形状或实物原型。

第3课时由三视图确定几何体的表面积或体积【知识与技能】熟练掌握已知空间几何体的三视图求其表面积和体积的方法.【过程与方法】1.通过空间几何体三视图的应用，培养学生的创新精神和探究能力.2.通过研究性学习，培养学生的整体性思维.【情感态度】通过研究三视图，研究我国著名建筑物的三视图研究，培养学生的爱国情结. 【教学重点】观察，实践，猜想和归纳的探究过程.【教学难点】如何引导学生进行合理的探究.一、复习提问1.如何求空间几何体的表面积和体积（例如：球，棱柱，棱台等）；2.三视图与其几何体如何转化.二、思考探究，获取新知如图是一个几何体的三视图，已知左视图是一个等边三角形，根据图中尺寸（单位：m)，求该几何体的面积和体积.解该几何体是正三棱柱，由正视图知正三棱柱的高为3cm，底面三角形的高为3cm.则底面边长为2cm，故S底面面积=）2=3÷cm（232S侧面面积=2×3×3=18 (cm2)故这个几何体的表面积S = 2S底面面积十S侧面面积=）2+183（2cm三棱柱的体积是V=）3=3⨯cm（333【教学说明】空间几何体的表面积是几何体表面的面积，它表示几何体表面的大小，体积是几何体所占空间的大小；先将直观图的各个要素弄清楚，然后再代公式进行计算.求空间几何体的表面积是将几何体的各个面的面积相加求得；求体积是将几何体各个部分的体积相加求得，那么请同学们动脑筋想一想，假设没有给出几何体的直观图，只是给出一个几何体的三视图，我们怎样解决求该几何体的表面积和体积呢？此时应首先将该三视图转化为几何体的直观图，然后弄清给出直观图的各个要素，再代公式进行计算思考如何求出四棱台的表面积和体积？请大家回想一下，在解答的过程中，容易出错的地方是什么（让学生思考）. 【总结归纳】求组合几何体的表面积的时候容易出错.三、典例精析、掌握新知例1 长方体的主视图与俯视图如图所示，则这个长方体的体积是（）A.52B.32C.24D.9【分析】由主视图可知，这个长方体的长和高分别为4和3，由俯视图可知，这个长方体的长和宽分别为4和2，因此这个长方体的长、宽、高分别为4、3、2，因此这个长方体的体积为4×2×3 = 24(平方单位）【答案】C【教学说明】三视图问题一直是中考考查的高频考点，一般题目难度中等偏下，本题所用的知识是：主视图主要反映物体的长和高，左视图主要反映物体的宽和高，俯视图主要反映物体的长和宽.例2 将棱长是1cm的小正方体组成如图所示的几何体，那么这个几何体的表面积是（）A. 36 cm2B. 33 cm2C. 30 cm2D. 27 cm2【分析】算表面积应该从六个方向去计算，不要忽视了底面.【答案】A四、师生互动，课堂小结通过这节课的探究学习，发现由三视图求几何体的表面积和体积，要先将三视图转化为其几何体的直观图，分清楚直观图中的几何要素，然后再代公式进行计算；特别要分清几何体的侧面积与表面积；平时多动脑筋，挖掘与题目相关联的知识点.1.布置作业：从教材Pm〜1。

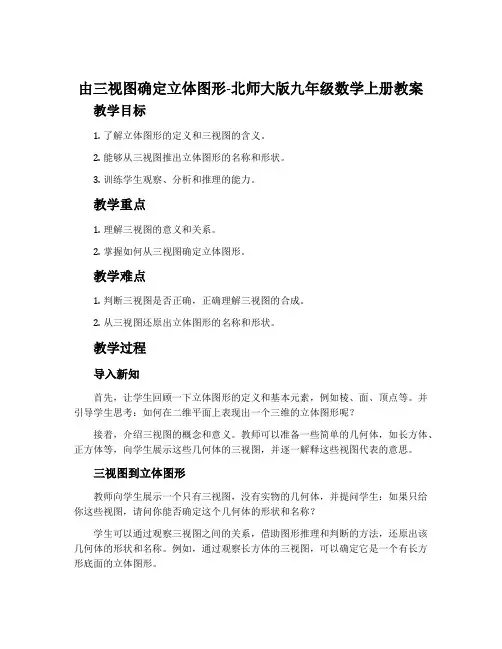

由三视图确定立体图形-北师大版九年级数学上册教案教学目标1.了解立体图形的定义和三视图的含义。

2.能够从三视图推出立体图形的名称和形状。

3.训练学生观察、分析和推理的能力。

教学重点1.理解三视图的意义和关系。

2.掌握如何从三视图确定立体图形。

教学难点1.判断三视图是否正确，正确理解三视图的合成。

2.从三视图还原出立体图形的名称和形状。

教学过程导入新知首先，让学生回顾一下立体图形的定义和基本元素，例如棱、面、顶点等。

并引导学生思考：如何在二维平面上表现出一个三维的立体图形呢？接着，介绍三视图的概念和意义。

教师可以准备一些简单的几何体，如长方体、正方体等，向学生展示这些几何体的三视图，并逐一解释这些视图代表的意思。

三视图到立体图形教师向学生展示一个只有三视图，没有实物的几何体，并提问学生：如果只给你这些视图，请问你能否确定这个几何体的形状和名称？学生可以通过观察三视图之间的关系，借助图形推理和判断的方法，还原出该几何体的形状和名称。

例如，通过观察长方体的三视图，可以确定它是一个有长方形底面的立体图形。

接着，教师提供相关练习，让学生通过观察三视图还原对应的几何体。

例如，给出三视图，让学生根据其特征画出对应的长方体。

误解与纠正在学生自主还原几何体的过程中，可能会遇到一些困难或误解。

例如，可能会发现有些三视图呈现的是不可能存在的几何体。

这时教师应该及时纠正，帮助学生理解这些困难或误解的根源，并提供合适的练习和解释，以期让学生更好地掌握由三视图还原几何体的方法和技巧。

拓展延伸最后，教师可以通过引导学生发现其它形状的几何体的三视图，拓展延伸了解三棱锥等更复杂的立体图形。

同时，可以让学生自行研究一些实际应用场景中使用的三视图，如机械零件的设计图纸、建筑物的立体构造图等，以加深学生对该知识点的理解和掌握。

总结本课通过讲解三视图与立体图形的关系，让学生了解如何从三视图还原出正确的几何体名称和形状，并通过实际练习和拓展延伸更加深刻地理解和掌握了这一知识点。

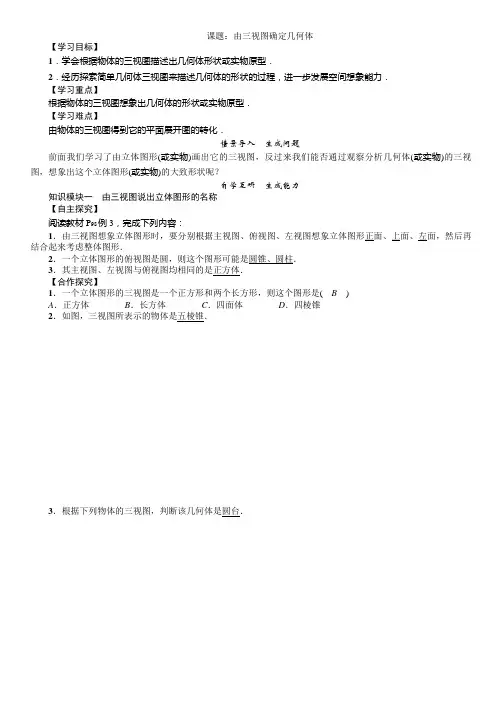

课题：由三视图确定几何体【学习目标】1．学会根据物体的三视图描述出几何体形状或实物原型．2．经历探索简单几何体三视图来描述几何体的形状的过程，进一步发展空间想象能力．【学习重点】根据物体的三视图想象出几何体的形状或实物原型．【学习难点】由物体的三视图得到它的平面展开图的转化．情景导入生成问题前面我们学习了由立体图形(或实物)画出它的三视图，反过来我们能否通过观察分析几何体(或实物)的三视图，想象出这个立体图形(或实物)的大致形状呢？自学互研生成能力知识模块一由三视图说出立体图形的名称【自主探究】阅读教材P98例3，完成下列内容：1．由三视图想象立体图形时，要分别根据主视图、俯视图、左视图想象立体图形正面、上面、左面，然后再结合起来考虑整体图形．2．一个立体图形的俯视图是圆，则这个图形可能是圆锥、圆柱．3．其主视图、左视图与俯视图均相同的是正方体．【合作探究】1．一个立体图形的三视图是一个正方形和两个长方形，则这个图形是(B)A．正方体B．长方体C．四面体D．四棱锥2．如图，三视图所表示的物体是五棱锥．3．根据下列物体的三视图，判断该几何体是圆台．方法归纳：先看主视图和俯视图(或左视图)，再综合左视图(或俯视图)，根据几何体从三个角度观察得到的图形，综合得出几何体原形．知识模块二根据物体的三视图描述物体的形状【自主探究】阅读教材P98例4，完成下面的内容：如图所示是一个几何体的三视图，描述其结构特征，最准确的是(C)A．底面是正六边形B．底面是六边形，侧面是等腰梯形的棱台C．上、下底面是正六边形，侧面是等腰梯形的棱台D．底面是正六边形，侧面是等腰三角形的棱锥【合作探究】已知一个几何体的三视图如图所示，想象出这个几何体．解：根据三视图想象出的几何体是一个长方体上面正中部竖立一个小圆柱体，如图：交流展示生成新知【交流预展】1．将阅读教材时“生成的问题”和通过“自学互研”得出的“结论”展示在各小组的小黑板上，并将疑难问题也板演到黑板上，再一次通过小组间就上述疑难问题相互释疑．2．各小组由组长统一分配展示任务，由代表将“问题和结论”展示在黑板上，通过交流“生成新知”．【展示提升】知识模块一根据三视图说出立体图形的名称知识模块二根据物体的三视图描述物体的形状检测反馈达成目标【当堂检测】1．一张桌子摆放若干碟子，从三个方向上看，三种视图如图所示，则这张桌子上碟子共有(C)A．9个B．10个C．12个D．13个2．根据几何体的三视图描述物体的形状．解：从三视图可以得知，几何体是一个半球体，并且口部朝下．(第2题图)(第3题图)3．用小立方块搭建一个几何体，它的主视图和俯视图如图所示，那么搭成这样的几何体至少需要多少个小立方块，最多需要多少个小立方块？解：12，19.【课后检测】见学生用书课后反思查漏补缺1．这节课的学习，你的收获是：________________________________________________________________________2．存在困惑：________________________________________________________________________。

三视图第2课时由三视图确定几何体1．会根据俯视图画出一个几何体的主视图和左视图；(重点)2．体会立体图形的平面视图效果，并会根据三视图复原立体图形．(难点)一、情境导入让学生拿出准备好的六个小正方体，搭一个几何体，然后让学生画出几何体的俯视图，并选择一位学生上台演示并在黑板上画出俯视图(如右图)，教师在正方体上标上数字并说明数字含义．问：能不能根据上面的俯视图画出这个几何体的主视图和左视图？看哪些同学速度快．二、合作探究探究点：由三视图确定几何体【类型一】根据三视图判断简单的几何体一个几何体的三视图如以下图，那么这个几何体是()A．四棱锥B．四棱柱C．三棱锥D．三棱柱解析：主视图是由两个矩形组成，而左视图是一个矩形，俯视图是一个三角形，得出该几何体是一个三棱柱．应选D.方法总结：由三视图想象几何体的形状，首先应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．变式训练：见《》本课时练习“课堂达标训练〞第1题【类型二】由三视图判断实物图的形状以下三视图所对应的实物图是()解析：从俯视图可以看出实物图的下面局部为长方体，上面局部为圆柱，圆柱与下面的长方体的顶面的两边相切且与长方体高度相同．只有C满足这两点，应选C.方法总结：主视图、左视图和俯视图是分别从物体正面、左面和上面看所得到的图形．对于此题要注意圆柱的高与长方体的高的大小关系．变式训练：见《》本课时练习“课堂达标训练〞第3题【类型三】根据俯视图中小正方形的个数判断三视图如图，是由几个小立方体搭成的几何体的俯视图，小正方形中的数字表示在该位置上的立方体的个数，这个几何体的主视图是()解析：由俯视图可知，几个小立方体所搭成的几何体如以下图：，可知选项D为此几何体的主视图．方法总结：由俯视图想象出几何体的形状，然后按照三视图的要求，得出该几何体的主视图和侧视图．变式训练：见《》本课时练习“课堂达标训练〞第4题【类型四】由主视图和俯视图判断组成小正方体的个数如图，是由几个相同的小正方体搭成的几何体的主视图和俯视图，组成这个几何体的小正方体的个数是()A．5个或6个B．6个或7个C．7个或8个D．8个或9个解析：从俯视图可得最底层有4个小正方体，由主视图可得上面一层是2个或3小正方体，那么组成这个几何体的小正方体的个数是6个或7个．应选B.方法总结：运用观察法确定该几何体有几列以及每列小正方体的个数是解题关键．变式训练：见《》本课时练习“课堂达标训练〞第2题【类型五】由三视图判断组成物体小正方体的个数由假设干个相同的小立方体搭成的几何体的三视图如以下图，那么组成该几何体的小立方体有()A．3块B．4块C．5块D．6块解析：由俯视图易得最底层有3个立方体，第二层有1个立方体，那么组成该几何体的小立方体有3＋1＝4(个)．应选B.方法总结：解决此类问题时要借助三种视图表示物体的特点，从主视图上弄清物体的上下和左右形状；从俯视图上弄清物体的左右和前后形状；从左视图上弄清物体的上下和前后形状．综合分析，合理猜测，结合生活经验描绘出草图后，再检验是否符合题意．变式训练：见《》本课时练习“课后稳固提升〞第3题【类型六】由三视图确定几何体的探究性问题(1)请你画出符合如以下图的几何体的两种左视图；(2)假设组成这个几何体的小正方体的块数为n，请你写出n的所有可能值．解析：(1)由俯视图可得该几何体有2行，那么左视图应有2列．由主视图可得共有3层，那么其中一列必有3个正方体，另一列最少是1个，最多是3个；(2)由俯视图可得该组合几何体有3列，2行，以及最底层正方体的个数及摆放形状，由主视图结合俯视图可得从左边数第2列第2层最少有1个正方体，最多有2个正方体，第3列第2层最少有1个正方体，最多有2个正方体，第3层最少有1个正方体，最多有2个正方体，分别相加得到组成组合几何体的最少个数及最多个数即可得到n的可能值．解：(1)如以下图：(2)∵俯视图有5个正方形，∴最底层有5个正方体．由主视图可得第2层最少有2个正方体，第3层最少有1个正方体；或第2层最多有4个正方体，第3层最多有2个正方体，∴该组合几何体最少有5＋2＋1＝8个正方体，最多有5＋4＋2＝11个正方体，∴n可能为8或9或10或11.方法总结：解决此题要明确俯视图中正方形的个数是几何体最底层正方体的个数．变式训练：见《》本课时练习“课后稳固提升〞第8题三、板书设计1．由三视图判断几何体的形状；2．由三视图判断几何体的组成．本课时的设计虽然涉及知识丰富，但忽略了学生的接受能力，教学过程中需要老师加以引导．通过很多老师的点评，给出了很多很好的解决问题的方法，在以后的教学中，要不断完善自己，使自己的教学水平有进一步的提高.第2课时 比例线段1．知道线段的比的概念，会计算两条线段的比；(重点)2．理解成比例线段的概念；(重点)3．掌握成比例线段的判定方法．(难点)一、情境导入请观察以下几幅图片，你能发现些什么？你能对观察到的图片特点进行归纳吗？这些例子都是形状相同、大小不同的图形．它们之所以大小不同，是因为它们图上对应的线段的长度不同．二、合作探究探究点一：线段的比 【类型一】根据线段的比求长度如下列图，M 为线段AB 上一点，AM ∶MB ＝3∶5，且AB ＝16cm ，求线段AM 、BM 的长度．解：线段AM 与MB 的比反映了这两条线段在全线段AB 中所占的份数，由AM ∶MB ＝3∶5可知AM ＝38AB ，MB ＝58AB . ∵AB ＝16cm ，∴AM ＝38×16＝6(cm)，MB ＝58×16＝10(cm)． 方法总结：此题也可设AM ＝3k ，MB ＝5k ，利用3k ＋5k ＝16求解更简便，这也是解这类题常用的方法．【类型二】比例尺 在比例尺为1∶50 000的地图上，量得甲、乙两地的距离是3cm ，那么甲、乙两地的实际距离是________m.解析：根据“比例尺＝图上距离实际距离〞可求解．设甲、乙两地的实际距离为x cm ，那么有1∶50 000＝3∶x ，解得x ＝150 000cm ＝1500m.方法总结：理解比例尺的意义，注意实际尺寸的单位要进行恰当的转化．探究点二：成比例线段【类型一】判断线段成比例以下四组线段中，是成比例线段的是( )A ．3cm ，4cm ，5cm ，6cmB ．4cm ，8cm ，3cm ，5cmC ．5cm ，15cm ，2cm ，6cmD ．8cm ，4cm ，1cm ，3cm解析：将每组数据按从小到大的顺序排列，前两条线段的比和后两条线段的比相等的四条线段成比例．四个选项中，只有C 项排列后有25＝615.应选C. 方法总结：判断四条线段是否成比例的方法：(1)把四条线段按从小到大顺序排好，计算前两条线段的比和后两条线段的比，看是否相等作出判断；(2)把四条线段按从小到大顺序排好，计算前后两个数的积与中间两个数的积，看是否相等作出判断．【类型二】由线段成比例求线段的长三条线段的长分别为1cm ，2cm ，2cm ，请你再给出一条线段，使得它的长与前面三条线段的长能够组成一个比例式．解：因为此题中没有明确告知是求1，2，2的第四比例项，因此所添加的线段长可能是前三个数的第四比例项，也可能不是前三个数的第四比例项，因此应进行分类讨论．设要求的线段长为x ，假设x ∶1＝2∶2，那么x ＝22；假设1∶x ＝2∶2，那么x ＝2；假设1∶2＝x ∶2，那么x ＝2；假设1∶2＝2∶x ，那么x ＝2 2.所以所添加的数有三种可能，可以是22，2，或2 2. 方法总结：假设使四个数成比例，那么应满足其中两个数的比等于另外两个数的比，也可转化为其中两个数的乘积恰好等于另外两个数的乘积．三、板书设计比例线段⎩⎪⎪⎨⎪⎪⎧线段的比：如果选用同一长度单位量得两条线段 AB ，CD 的长度分别是m ，n ，那么这两 条线段的比就是它们长度的比，即AB ∶CD ＝m ∶n 或写成AB CD ＝m n 成比例线段：四条线段a ，b ，c ，d ，如果a 与b 的比等于c 与d 的比，即a b ＝c d ，那么这 四条线段a ，b ，c ，d 叫做成比例线段， 简称比例线段从丰富的实例入手，引导学生进行观察、发现和概括．在自主探究和合作交流过程中，适时引入新知识．并通过引导学生建立新的数学模型，开拓思维，提升学生认知能力．。

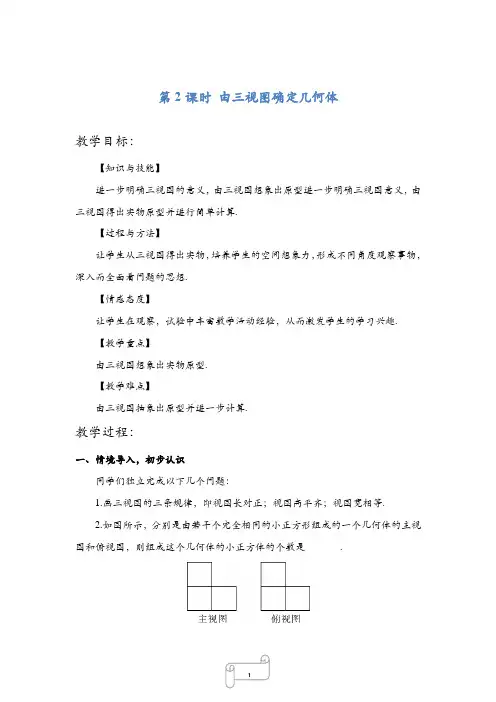

第2课时由三视图确定几何体教学目标：【知识与技能】进一步明确三视图的意义，由三视图想象出原型进一步明确三视图意义，由三视图得出实物原型并进行简单计算.【过程与方法】让学生从三视图得出实物，培养学生的空间想象力，形成不同角度观察事物，深入而全面看问题的思想.【情感态度】让学生在观察，试验中丰富数学活动经验，从而激发学生的学习兴趣.【教学重点】由三视图想象出实物原型.【教学难点】由三视图抽象出原型并进一步计算.教学过程：一、情境导入，初步认识同学们独立完成以下几个问题：1.画三视图的三条规律，即视图长对正；视图高平齐；视图宽相等.2.如图所示，分别是由若干个完全相同的小正方形组成的一个几何体的主视图和俯视图，则组成这个几何体的小正方体的个数是_______.二、思考探究，获取新知1.由三视图想象出简单的几何体.学生独立完成教材P109说一说.【教学说明】由三视图想象立体图形，要先根据主视图、俯视图和左视图想象立体图形的前面、上面和左侧面，然后再综合起来考虑整体图形.例1 讲解教材P109例42.由三视图确定组合体的名称.例2 已知一个几何体的三视图如图所示，想象出这个几何体.解：根据三视图想象出的几何体是一个长方体上面正中部分竖立一个小圆柱，如图.【教学说明】有些三视图反映的是两个或多个基本几何体，我们可以从三视图中分解出各个基本几何体的三视图，先想象出各个基本几何体，再根据它们三视图的位置关系确定这些基本几何体的组合关系.例3 如图所示是由若干个相同的小立方体搭成的几何体的俯视图和左视图，则小立方体不可能是( )个?选择并说明理由.A.6B.7C.8D.9解：如图，根据左视图可以推测d=e=1，a、b、c中至少有一个为2.当a、b、c中一个为2时，小立方体的个数为：1+1+2+1+1=6；当a、b、c中两个为2时，小立方体的个数为：1+1+2+2+1=7；当a、b、c三个都为2时，小立方体的个数为：1+1+2+2+2=8.所以小立方体的个数可能为6个、7个、8个.故选D.【教学说明】1.由视图确定物体形状时，仅一个视图不能确定其空间形状，必须把各视图对照起来看.2.对于复杂的物体，由三视图想象出实物原型，计算时先应搞清三个视图的长、宽、高与实物体的对应关系.三、运用新知，深化理解1.一个几何体的三视图如图所示，这个几何体是（）A.棱柱B.圆柱C.圆锥D.球2.已知一个正棱柱的俯视图和左视图如图所示，则其主视图为（）3.已知某几何体的三视图（单位：cm)如图所示，则该几何体的侧面积等于（）A.12πcm2B.15πcm2C.24πcm2D.30πcm2第3题图第4题图4.如图是由3个完全相同的小正方体组成的立体图形，它的主视图是（）5.如图，由四个小立方体组成的几何体中，若每个小立方体的棱长都是1，则该几何体俯视图的面积是______.【教学说明】教师巡视，学生自主解答加深对由三视图说物体的理解.四、师生互动，课堂小结1.这节课你学到了什么?还有哪些疑惑?2.在学生回答的基础上，教师点评：只有物体的三视图全部已知，才能根据三视图想象出几何体(实物).课后作业：1.教材P112第4题.2.完成同步练习册中本课时的练习.教学反思：本节课是在学习了简单物体的三视图的基础上，反过来已知物体的三视图想象出实际物体，既是对三视图知识的完善，又是三视图知识的简单应用，培养了学生的空间想象能力，使同学们初步体会到由平面图形到立体图形的转化也是一种数学方法.。

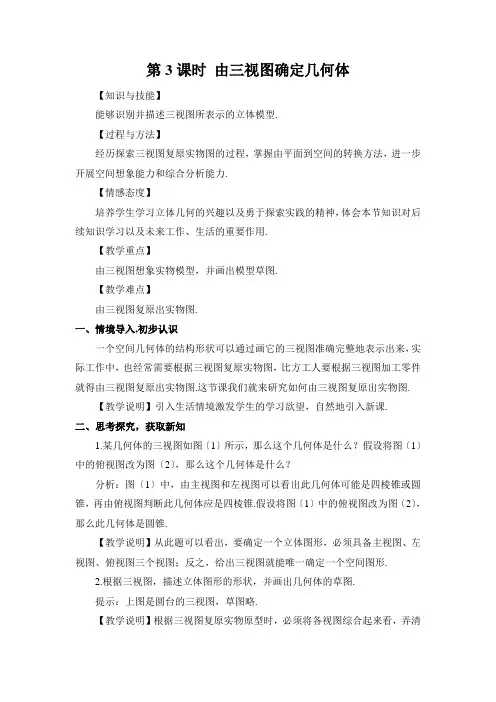

第3课时由三视图确定几何体【知识与技能】能够识别并描述三视图所表示的立体模型.【过程与方法】经历探索三视图复原实物图的过程，掌握由平面到空间的转换方法，进一步开展空间想象能力和综合分析能力.【情感态度】培养学生学习立体几何的兴趣以及勇于探索实践的精神，体会本节知识对后续知识学习以及未来工作、生活的重要作用.【教学重点】由三视图想象实物模型，并画出模型草图.【教学难点】由三视图复原出实物图.一、情境导入,初步认识一个空间几何体的结构形状可以通过画它的三视图准确完整地表示出来，实际工作中，也经常需要根据三视图复原实物图，比方工人要根据三视图加工零件就得由三视图复原出实物图.这节课我们就来研究如何由三视图复原出实物图.【教学说明】引入生活情境激发学生的学习欲望，自然地引入新课.二、思考探究，获取新知1.某几何体的三视图如图〔1〕所示，那么这个几何体是什么？假设将图〔1〕中的俯视图改为图〔2〕，那么这个几何体是什么？分析：图〔1〕中，由主视图和左视图可以看出此几何体可能是四棱锥或圆锥，再由俯视图判断此几何体应是四棱锥.假设将图〔1〕中的俯视图改为图〔2〕，那么此几何体是圆锥.【教学说明】从此题可以看出，要确定一个立体图形，必须具备主视图、左视图、俯视图三个视图；反之，给出三视图就能唯一确定一个空间图形.2.根据三视图，描述立体图形的形状，并画出几何体的草图.提示：上图是圆台的三视图，草图略.【教学说明】根据三视图复原实物原型时，必须将各视图综合起来看，弄清三个视图之间的对应关系.三、运用新知，深化理解1.下面是一些立体图形的三视图，请在括号内填上立体图形的名称.答案：圆柱正三棱锥2.以下列图形都是几何体的平面展开图，你能说出这些几何体的名称吗？答案：圆锥圆柱正方体三棱柱3.假设干桶方便面摆放在桌子上，如图是它的三视图，那么这一堆方便面共有(B)4.下面是一个几何体的三视图，那么这个几何体的形状是〔B〕5.几何体的主视图和俯视图如下列图.〔1〕画出该几何体的左视图；〔2〕该几何体是几面体？它有多少条棱？多少个顶点？〔3〕该几何体的外表有哪些你熟悉的平面图形？答案：〔1〕略〔2〕六面体，12条，8个〔3〕正方形，等腰梯形6.一个由几个相同的小立方体搭成的几何体的俯视图如下列图，方格里的数字表示该位置的小立方体的个数，请你画出这个几何体的主视图和左视图.提示：可摆实物进行分析.答案：略.7.由假设干个相同的小立方体搭成的一个几何体的主视图和俯视图如下列图，俯视图的方格中的字母和数字表示该位置上小立方体的个数，求x，y的值.答案：x=1或x=2，y=3.8.由几个小立方体叠成的几何体的主视图和左视图如图，求组成几何体的小立方体个数的最大值与最小值.提示：可摆实物进行分析.答案：12个，7个【教学说明】稳固提高.有些题目可以摆实物进行分析.四、师生互动，课堂小结1.通过本节课的学习你还有哪些疑惑？请与同伴交流.2.总结要点：〔1〕要确定物体的空间形状，三个视图缺一不可.〔2〕根据三视图复原实物原型时，必须将各视图综合起来看，弄清三个视图之间的对应关系.〔3〕要学会由三视图复原成实物图，必须熟悉根本几何体的三视图，在此根底上对具体问题多思考、多想象、多探索.〔4〕画实物模型时只需画出草图即可，但要在练习中注意体会和总结画法，以便更好的表现出立体图的结构形状.1.布置作业：教材“〞中第2题.2.完成练习册中相应练习.通过本节的学习,不仅为后续学习直观图奠定根底,同时有利于培养学生空间想象能力、几何直观能力，有利于培养学生学习立体几何的兴趣.第4课时教学内容两个点关于原点对称时，它们的坐标符号相反，即点P〔x，y〕，关于原点的对称点为P′〔-x，-y〕及其运用．教学目标理解P与点P′点关于原点对称时，它们的横纵坐标的关系，掌握P〔x，y〕关于原点的对称点为P′〔-x，-y〕的运用．复习轴对称、旋转，尤其是中心对称，知识迁移到关于原点对称的点的坐标的关系及其运用．重难点、关键1．重点：两个点关于原点对称时，它们的坐标符号相反，即点P〔x，y〕•关于原点的对称点P′〔-x，-y〕及其运用．2．难点与关键：运用中心对称的知识导出关于原点对称的点的坐标的性质及其运用它解决实际问题．教具、学具准备小黑板、三角尺教学过程一、复习引入〔学生活动〕请同学们完成下面三题．1．点A和直线L，如图，请画出点A关于L对称的点A′．2．如图，△ABC是正三角形，以点A为中心，把△ADC顺时针旋转60°，画出旋转后的图形．3．如图△ABO，绕点O旋转180°，画出旋转后的图形．老师点评：老师通过巡查，根据学生解答情况进行点评．〔略〕二、探索新知〔学生活动〕如图，在直角坐标系中，A〔-3，1〕、B〔-4，0〕、C〔0，3〕、•D〔2，2〕、E〔3，-3〕、F〔-2，-2〕，作出A、B、C、D、E、F点关于原点O的中心对称点，并写出它们的坐标，并答复：这些坐标与点的坐标有什么关系？老师点评：画法：〔1〕连结AO并延长AO〔2〕在射线AO上截取OA′=OA〔3〕过A作AD′⊥x轴于D′点，过A′作A′D″⊥x轴于点D″．∵△AD′O与△A′D″O全等∴AD′=A′D″，OA=OA′∴A′〔3，-1〕同理可得B、C、D、E、F这些点关于原点的中心对称点的坐标．〔学生活动〕分组讨论〔每四人一组〕：讨论的内容：关于原点作中心对称时，•①它们的横坐标与横坐标绝对值什么关系？纵坐标与纵坐标的绝对值又有什么关系？②坐标与坐标之间符号又有什么特点？提问几个同学口述上面的问题．老师点评：〔1〕从上可知，横坐标与横坐标的绝对值相等，纵坐标与纵坐标的绝对值相等．〔2〕坐标符号相反，即设P〔x，y〕关于原点O的对称点P′〔-x，-y〕．例1．如图，利用关于原点对称的点的坐标的特点，作出与线段AB•关于原点对称的图形．分析：要作出线段AB关于原点的对称线段，只要作出点A、点B关于原点的对称点A′、B′即可．解：点P〔x，y〕关于原点的对称点为P′〔-x，-y〕，因此，线段AB的两个端点A〔0，-1〕，B〔3，0〕关于原点的对称点分别为A′〔1，0〕，B〔-3，0〕．连结A′B′．那么就可得到与线段AB关于原点对称的线段A′B′．〔学生活动〕例2．△ABC，A〔1，2〕，B〔-1，3〕，C〔-2，4〕利用关于原点对称的点的坐标的特点，作出△ABC关于原点对称的图形．老师点评分析：先在直角坐标系中画出A、B、C三点并连结组成△ABC，要作出△ABC 关于原点O的对称三角形，只需作出△ABC中的A、B、C三点关于原点的对称点，•依次连结，便可得到所求作的△A′B′C′．三、稳固练习教材练习．四、应用拓展例3．如图，直线AB与x轴、y轴分别相交于A、B两点，将直线AB绕点O顺时针旋转90°得到直线A1B1．〔1〕在图中画出直线A1B1．〔2〕求出线段A1B1中点的反比例函数解析式．〔3〕是否存在另一条与直线AB平行的直线y=kx+b〔我们发现互相平行的两条直线斜率k值相等〕它与双曲线只有一个交点，假设存在，求此直线的函数解析式，假设不存在，请说明理由．分析：〔1〕只需画出A、B两点绕点O顺时针旋转90°得到的点A1、B1，连结A1B1．〔2〕先求出A1B1中点的坐标，设反比例函数解析式为y=kx代入求k．〔3〕要答复是否存在，如果你判断存在，只需找出即可；如果不存在，才加予说明．这一条直线是存在的，因此A1B1与双曲线是相切的，只要我们通过A1B1的线段作A1、B1关于原点的对称点A2、B2，连结A2B2的直线就是我们所求的直线．解：〔1〕分别作出A、B两点绕点O顺时针旋转90°得到的点A1〔1，0〕，B1〔2，0〕，连结A1B1，那么直线A1B1就是所求的．〔2〕∵A1B1的中点坐标是〔1，12〕设所求的反比例函数为y=k x那么12=1k，k=12∴所求的反比例函数解析式为y=12x〔3〕存在．∵设A 1B 1：y=k′x+b′过点A 1〔0，1〕，B 1〔2，0〕∴1`02b k b =⎧⎨=+⎩ ∴`11`2b k =⎧⎪⎨=-⎪⎩∴y=-12x+1把线段A 1B 1作出与它关于原点对称的图形就是我们所求的直线． 根据点P 〔x ，y 〕关于原点的对称点P ′〔-x ，-y 〕得： A 1〔0，1〕，B 1〔2，0〕关于原点的对称点分别为A 2〔0，-1〕，B 2〔-2，0〕 ∵A 2B 2：y=kx+b∴102`b k b -=⎧⎨=-+⎩ ∴121k b ⎧=-⎪⎨⎪=-⎩∴A 2B 2：y=-12x-1下面证明y=-12x-1与双曲线y=12x相切11212y x y x ⎧=--⎪⎪⎨⎪=⎪⎩-12x-1=12x ⇒x+2=-1x ⇒ x 2+2x+1=0，b 2-4ac=4-4×1×1=0∴直线y=-12x-1与y=12x相切∵A 1B 1与A 2B 2的斜率k 相等∴A 2B 2与A 1B 1平行 ∴A 2B 2：y=-12x-1为所求． 五、归纳小结〔学生总结，老师点评〕 本节课应掌握：两个点关于原点对称时，它们的坐标符号相反，即点P 〔x ，y 〕，•关于原点的对称点P ′〔-x ，-y 〕，及其利用这些特点解决一些实际问题． 六、布置作业1．教材 复习稳固3、4． 2．选用作业设计．作业设计一、选择题1．以下函数中，图象一定关于原点对称的图象是〔〕A ．y=1xB ．y=2x+1C ．y=-2x+1D ．以上三种都不可能 2．如图，矩形ABCD 周长为56cm ，O 是对称线交点，点O 到矩形两条邻边的距离之差等于8cm ，那么矩形边长中较长的一边等于〔〕A ．8cmB ．22cmC ．24cmD ．11cm 二、填空题1．如果点P 〔-3，1〕，那么点P 〔-3，1〕关于原点的对称点P ′的坐标是P ′_______． 2．写出函数y=-3x 与y=3x具有的一个共同性质________〔用对称的观点写〕． 三、综合提高题1．如图，在平面直角坐标系中，A 〔-3，1〕，B 〔-2，3〕，C 〔0，2〕，画出△ABC•关于x 轴对称的△A ′B ′C ′，再画出△A ′B ′C ′关于y 轴对称的△A ″B ″C ″，那么△A ″B ″C ″与△ABC 有什么关系，请说明理由．2．如图，直线AB 与x 轴、y 轴分别相交于A 、B 两点，且A 〔0，3〕，B 〔3，0〕，现将直线AB 绕点O 顺时针旋转90°得到直线A 1B 1． 〔1〕在图中画出直线A 1B 1；〔2〕求出过线段A 1B 1中点的反比例函数解析式；〔3〕是否存在另一条与直线A 1B 1平行的直线y=kx+b 〔我们发现互相平行的两条直线斜率k 相等〕它与双曲线只有一个交点，假设存在，求此直线的解析式；假设不存在，请说明不存在的理由． 答案:一、1．A 2．B 二、1．〔3，-1〕 2．答案不唯一 参考答案：关于原点的中心对称图形． 三、1．画图略，△A ″B ″C ″与△ABC 的关系是关于原点对称． 2．〔1〕如右图所示，连结A 1B 1； 〔2〕A 1B 1中点P 〔1.5，-1.5〕，设反比例函数解析式为y=k x ，那么y=-2.25x．〔3〕A 1B 1：设y =k 1x+b 1113033b k =-⎧⎨=-⎩1113k b =⎧⎨=-⎩ ∴y=x+3∵与A 1B 1直线平行且与y=2.25x相切的直线是A 1B 1•旋转而得到的． ∴所求的直线是y=x+3，下面证明y=x+3与y=-2.25x相切， ⇒x 2+3x+2.25=0，b 2-4ac=9-4×1×2.25=0，∴y=x+3与y=-2.25x相切．。
