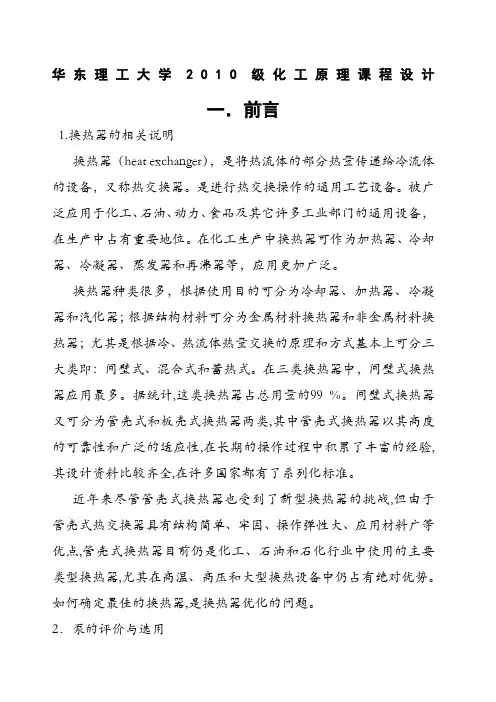

华东理工大学2010级化工原理课程设计一．前言1.换热器的相关说明换热器（heat exchanger），是将热流体的部分热量传递给冷流体的设备，又称热交换器。
是进行热交换操作的通用工艺设备。
被广泛应用于化工、石油、动力、食品及其它许多工业部门的通用设备，在生产中占有重要地位。
在化工生产中换热器可作为加热器、冷却器、冷凝器、蒸发器和再沸器等，应用更加广泛。
换热器种类很多，根据使用目的可分为冷却器、加热器、冷凝器和汽化器；根据结构材料可分为金属材料换热器和非金属材料换热器；尤其是根据冷、热流体热量交换的原理和方式基本上可分三大类即：间壁式、混合式和蓄热式。
在三类换热器中，间壁式换热器应用最多。
据统计,这类换热器占总用量的99 %。
间壁式换热器又可分为管壳式和板壳式换热器两类,其中管壳式换热器以其高度的可靠性和广泛的适应性,在长期的操作过程中积累了丰富的经验,其设计资料比较齐全,在许多国家都有了系列化标准。
近年来尽管管壳式换热器也受到了新型换热器的挑战,但由于管壳式热交换器具有结构简单、牢固、操作弹性大、应用材料广等优点,管壳式换热器目前仍是化工、石油和石化行业中使用的主要类型换热器,尤其在高温、高压和大型换热设备中仍占有绝对优势。
如何确定最佳的换热器,是换热器优化的问题。
2．泵的评价与选用泵的性能参数主要有流量和扬程，此外还有轴功率、转速和必需汽蚀余量。
流量是指单位时间内通过泵出口输出的液体量，一般采用体积流量；扬程是单位重量输送液体从泵入口至出口的能量增量，对于容积式泵，能量增量主要体现在压力能增加上，所以通常以压力增量代替扬程来表示。
3.设计任务书的作用本设计书对指定有机物进行冷却，如何选择合适的换热器，如何合理安排操作管路以及如何选择合适的离心泵作出详细的计算说明。
二．设计任务一．工艺要求要求将温度为78℃的某液态有机物冷却至60℃，此有机物的流量为9.85kg/s。
现拟用温度为t1=20℃的冷水进行冷却。
化工原理课程设计换热器换热器是化工生产中常用的一种设备，其作用是将热量从一个介质传递到另一个介质，以实现物料加热或冷却的目的。
在化工原理课程设计中，学生需要深入了解换热器的工作原理、设计计算方法以及实际应用，以便将理论知识与实际工程实践相结合。
首先，换热器的工作原理是基于热量传递的原理。
当两种介质温度不同时，热量会从温度较高的介质传递到温度较低的介质，直至两者达到热平衡。
换热器通过设计合理的传热面积和传热系数，以及确定良好的介质流动方式，来实现高效的换热效果。
其次，设计换热器需要考虑多方面的因素。
首先是确定换热器的类型，包括管壳式换热器、板式换热器、螺旋板式换热器等，根据介质性质、温度压力要求、换热效率等因素进行选择。
其次是确定换热器的传热面积和传热系数，这需要根据介质流动性质、传热过程中的温度差、介质流速等因素进行计算。
最后是确定换热器的实际应用场景，包括换热器的安装位置、管道连接方式、维护保养等方面的考虑。
在化工原理课程设计中，学生需要通过理论学习和实际案例分析，掌握换热器的设计计算方法。
这包括传热面积的计算、传热系数的确定、换热器的选型和性能评价等内容。
通过实际案例的分析，学生可以更好地理解换热器设计的关键技术和实际应用中的问题，提高自己的工程设计能力。
除了理论知识的学习，化工原理课程设计还需要学生进行实际操作和实验。
通过实验，学生可以了解不同类型换热器的工作原理，观察不同工况下的换热效果，掌握换热器的实际操作技能。
这对于学生将来从事化工工程实践具有重要的指导意义。
总的来说，化工原理课程设计中的换热器设计是一个重要的环节，它涉及到理论知识与实际工程实践的结合，需要学生具备扎实的理论基础和实际操作能力。
通过深入学习换热器的工作原理、设计计算方法以及实际应用，学生可以更好地理解化工原理课程的重要性，提高自己的专业能力，为将来的工程实践打下坚实的基础。
化工原理课程设计管壳式换热器选型姓名：学号：10091693班级：工092指导老师：袁萍前言1.换热器的设备简介传热是热能从热流体间接或直接传向冷流体的过程。
其性质复杂，不但要考虑经过间壁的热传导，而且要考虑到间壁两边流体的对流传热，有时还须考虑到辐射传热。
在化学工业中常遇到的热交换问题，根据冷、热流体热量交换的原理和方式基本上可分三大类即：间壁式、混合式和蓄热式。
其中间壁式换热器詹用量最大，据统计，这类换热器占总用量的99%。
间壁式换热器又可分为管壳式和板壳式换热器两类，其中管壳式换热器以其高度的可靠性和广泛的适应性，在长期的操作过程中积累了丰富的经验，其设计资料基本齐全，在许多国家都有了系列化的标准。
因此，作为广泛应用于各个领域的工业设备，它在国民经济中具有非常重要的作用。
换热器（英语翻译：heat exchanger），是将热流体的部分热量传递给冷流体的设备，又称热交换器。
管壳式换热器按结构特点分为固定管板式换热器、浮头式换热器、U型管式换热器、双重管式换热器、填料函式换热器和双管板换热器等。
前3种应用比较普遍。
固定管板式换热器的结构：主要有外壳、管板、管束、顶盖（又称封头）等部件构成。
它的特点是结构简单，没有壳侧密封连接，相同的壳体内径排管最多，在有折流板的流动中旁路最小，管程可以分成任何管程数，因两个管板由管子互相支撑，故在各种管壳式换热器中它的管板最薄，造价最低，因而得到广泛应用。
这种换热器的缺点是：壳程清洗困难，有温差应力存在。
这种换热器适用于两种介质温差不大，或温差较大但壳程压力不高及壳程介质清洁，不易结垢的场合。
在满足工艺过程要求的前提下，换热器应达到安全与经济的目标。
换热器设计的主要任务是参数选择和结构设计、传热计算及压降计算等。
设计主要包括壳体形式、管程数、换热管类型、管长、管子排列、管子支承结构、冷热流体的流动通道等工艺设计和封头、壳体、管板等零部件的结构、强度设计计算。
化工原理课程设计模板-换热器1. 引言换热器是化工过程中常用的设备之一，其主要功能是在流体之间进行热量传递，以实现温度控制、能量回收等目的。
本文将介绍化工原理课程设计中换热器的设计过程和要点。
2. 设计目标在进行换热器设计之前，首先要确定设计的目标。
设计目标包括但不限于以下几点：•确定需要传热的流体的进口温度和出口温度；•确定传热后流体的温度变化范围；•确定换热器的热传导面积；•确定换热器的传热系数。
3. 设计步骤换热器的设计过程可以分为以下几个步骤：3.1 确定流体的性质参数在设计换热器之前，需要明确流体的性质参数，包括流体的密度、比热容以及传热系数等。
这些参数可以通过实验测定或者查阅相关文献获得。
3.2 计算流体的传热量根据热传导定律，可以计算流体的传热量。
传热量的计算公式如下：Q = m * c * ΔT其中，Q表示传热量，m表示流体的质量，c表示流体的比热容，ΔT表示流体的温度变化。
3.3 确定换热器的传热面积根据热传导定律，可以计算换热器的传热面积。
传热面积的计算公式如下：A = Q / (U * ΔTlm)其中，A表示传热面积，U表示换热器的传热系数，ΔTlm表示对数平均温差。
3.4 选择换热器的类型和结构根据设计要求和实际情况，选择合适的换热器类型和结构。
常见的换热器类型包括管壳式换热器、板式换热器等。
3.5 进行换热器的细节设计在确定了换热器的类型和结构之后，进行换热器的细节设计，包括管道的布置、流体的流动方式以及换热器的材料选择等。
3.6 进行换热器的性能评价完成换热器的设计之后，进行性能评价，验证设计结果是否满足设计目标。
性能评价主要包括换热器的传热效率、压降以及经济性等方面。
4. 实例分析下面通过一个实例来说明换热器的设计过程。
实例：管壳式换热器假设需要设计一个管壳式换热器，用于将流体A的温度从40℃降至20℃，同时将流体B的温度从70℃升至90℃。
根据设计要求，我们可以计算出流体A和流体B的传热量，然后根据对数平均温差计算出传热面积，从而确定换热器的尺寸。
