E-R图基本知识

E—R图学习要点1 概念1.1 什么是E-R图E-R图也称实体-联系图(Entity Relationship Diagram)，提供了表示实体类型、属性和联系的方法，用来描述现实世界的概念模型。

1.2 E—R图的基本要素ER图中包含了实体(即数据对象)、关系和属性等3种基本成分，通常用矩形框代表实体，用连接相关实体的菱形框表示关系，用椭圆形或圆角矩形表示实体(或关系)的属性，并用直线把实体(或关系)与其属性连接起来。

例如，图1是某学校教学管理的ER图。

实体型(Entity)：具有相同属性的实体具有相同的特征和性质，用实体名及其属性名集合来抽象和刻画同类实体;在E-R图中用矩形表示，矩形框内写明实体名；比如学生张三丰、学生李寻欢都是实体。

如果是弱实体的话，在矩形外面再套实线矩形。

属性(Attribute)：实体所具有的某一特性，一个实体可由若干个属性来刻画。

在E-R图中用椭圆形表示，并用无向边将其与相应的实体连接起来；比如学生的姓名、学号、性别、都是属性。

如果是多值属性的话，再椭圆形外面再套实线椭圆。

如果是派生属性则用虚线椭圆表示。

联系(Relationship)：数据对象彼此之间相互连接的方式称为联系，也称为关系。

联系可分为以下 3 种类型：(1) 一对一联系(1 ∶ 1)例如，一个部门有一个经理，而每个经理只在一个部门任职，则部门与经理的联系是一对一的。

(2) 一对多联系(1 ∶ N)例如，某校教师与课程之间存在一对多的联系“教”，即每位教师可以教多门课程，但是每门课程只能由一位教师来教【见图1】。

(3) 多对多联系(M ∶ N)例如，图1表示学生与课程间的联系(“ 学”)是多对多的，即一个学生可以学多门课程，而每门课程可以有多个学生来学。

联系也可能有属性。

例如，学生“ 学” 某门课程所取得的成绩，既不是学生的属性也不是课程的属性。

由于“ 成绩” 既依赖于某名特定的学生又依赖于某门特定的课程，所以它是学生与课程之间的联系“ 学”的属性.2 如何绘制E-R图我们一般使用Microsoft V isio来绘制E-R图，这款软件的安装包我已放在文件夹里。

个实体( 在数据库中,每个表都可以看成是一个实体(Entity) ) 实体之间的联系( ,实体之间的联系(Relation)反映了两个实体之间的语义 ) 关系,所以E-R图是以图形化的形式显示两个实体之间的关 关系,所以 图是以图形化的形式显示两个实体之间的关 这是专为数据库分析设计人员提问的, 系.这是专为数据库分析设计人员提问的,表面上是考察对 概念的理解,其实要看这些人员是否真正理解E-R图的意义 概念的理解,其实要看这些人员是否真正理解 图的意义 和作用. 和作用.
10.1
EE-R图
本节首先介绍E-R图的基本概念,理解这些概念是学习 图的基本概念, 本节首先介绍 图的基本概念 设计E-R图的基础.了解 图的基础. 图概念后, 设计 图的基础 了解E-R图概念后,才能设计出更好的 图概念后 E-R图. 图
实体( 和关系( 10.1.1 实体(E)和关系(R)的概念
10.3.5 删除数据库关系图
在对象资源管理器中,展开【数据库关系图】 在对象资源管理器中,展开【数据库关系图】文件夹 右击要删除的数据库关系图,在弹出快捷菜单中选择【 .右击要删除的数据库关系图,在弹出快捷菜单中选择【删 命令,弹出【删除对象】对话框. 除】命令,弹出【删除对象】对话框.
什么是数据库的E 10.4.1 什么是数据库的E-R图
10.3.2 保存数据库关系图
修改完成的数据库关系图, 修改完成的数据库关系图,通过简单的操作可以将其 保存在数据库中. 保存在数据库中. 如果已经保存了关系图, 如果已经保存了关系图,而仅仅是对现有关系图中的 表进行更改,则不显示【选择名称】对话框, 表进行更改,则不显示【选择名称】对话框,直接保存到当 前关系图中. 前关系图中.
实体和关系是组成E-R图最为主要的两个方面,先了解 图最为主要的两个方面, 实体和关系是组成 图最为主要的两个方面 一下E-R图涉及到的概念. 图涉及到的概念. 一下 图涉及到的概念 实体 属性 实体型 实体集 联系

数据库系统E-R图设计知识点汇总数据库系统 ER 图设计知识点汇总在数据库系统的设计中，ER 图（EntityRelationship Diagram，实体联系图）是一种非常重要的工具。

它能够帮助我们清晰地理解和描述系统中各个实体之间的关系，为数据库的构建提供坚实的基础。

下面就让我们一起来详细了解一下数据库系统 ER 图设计的相关知识点。

一、ER 图的基本概念ER 图主要由实体、属性和联系这三个要素组成。

实体是指具有独立存在意义的事物，比如“学生”“课程”“教师”等。

在 ER 图中，实体通常用矩形来表示。

属性则是用来描述实体的特征，比如学生的“学号”“姓名”“年龄”等。

属性在 ER 图中用椭圆来表示。

联系反映了不同实体之间的关系，比如学生与课程之间的“选课”关系。

联系在 ER 图中用菱形来表示，并在菱形中标注联系的名称。

二、ER 图中的实体类型实体可以分为强实体和弱实体。

强实体是指不依赖于其他实体而独立存在的实体，其标识符完全由自身的属性决定。

弱实体则是依赖于其他强实体而存在的实体，它的标识符部分或全部来自于其所依赖的强实体。

三、ER 图中的联系类型联系主要有一对一（1:1）、一对多（1:N）和多对多（M:N）这三种类型。

一对一联系，例如一个人只有一个身份证，一个身份证只对应一个人。

一对多联系，比如一个班级有多个学生，而一个学生只能属于一个班级。

多对多联系，像学生和课程之间，一个学生可以选择多门课程，一门课程也可以被多个学生选择。

四、ER 图的绘制原则在绘制 ER 图时，需要遵循一些原则，以确保图形的清晰和准确。

首先，要明确系统的需求，准确识别出实体、属性和联系。

其次，尽量简化图形，避免出现过于复杂的关系，使读者能够一目了然。

同时，要确保实体和联系的名称具有明确的含义，能够准确反映其代表的对象和关系。

五、ER 图到关系模式的转换这是将 ER 图转化为数据库中可实现的关系模式的关键步骤。

对于实体，通常将其转换为一个关系表，表的列就是实体的属性。

对于一对一联系(1 ∶1)：要在两个实体连线方向各写1； 对于一对多联系(1 ∶N) ：要在一的一方写1，多的一方写N；

对于多对多关系(N∶M) :则要在两个实体连线方向各写N,M。
E-R图
姓名 专业 课程编号 课程名 N M
学号
学生
选修
课程
课程类别
任课教师 成绩
数据模型

构造E-R模型
部门 名
联系 电话
部门
1
管理
拥有
n m n
职员
工作
工程
职工 号
职工名
性别
工程 号
工程名 称
E-R图

在ER图中有如下四个成分： E-R

矩形框：表示实体，在框中记入实体名。 菱形框：表示实体和实体之间的联系，在框中记入联系名。

椭圆形框：表示实体或联系的属性，将属性名记入框中。对于 主属性名，则在其名称下划一下划线。
连线：实体与属性之间；实体与联系之间；联系与属性之间用 直线相连，并在直线上标注联系的类型。
E-R图

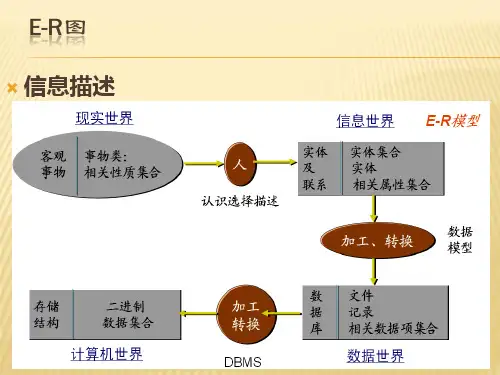

信息描述
E-R图

信息描述
现实世界
是指存在于人们头脑之外的客观世界，事物及其相互间联系就
处在这个世界之中。
信息世界
信息是现实世界中的客观事物在人们头脑中的反映。人的头脑
对于这些事物经过认识、选择、描述之后进入信息世界。它包 括：实体、属性、域、实体型、实体集、码、联系等概念。
数据世界
数据世界中研究的对象是数据，数据是对信息的符号化表示。
计算机世界
数据世界中的数据经过编码、加工后就进入计算机世界。
E-R图
