盾构机刀盘驱动控制系统分析和使用

盾构机刀盘动力系统设计与分析盾构机刀盘动力系统是盾构机的重要组成部分，其设计和分析对于盾构机的正常运行和施工效率具有重要的影响。

下面将对盾构机刀盘动力系统的设计与分析进行详细讨论。

首先，盾构机刀盘动力系统设计需要考虑的关键因素包括动力传递，扭矩传递和刀盘稳定性。

动力传递是指如何将主动轴上产生的动力传递到刀盘上，通常通过采用传动装置来实现。

传动装置的设计需要满足高效传动、耐久性和可靠性的要求。

扭矩传递是指可以将动力传递到刀盘的能力，这直接影响到刀盘在施工过程中的稳定性和效率。

因此，在设计中应选择合适的传动比和传动装置类型，以满足扭矩传递要求。

刀盘稳定性是指在切削过程中，刀盘系统能够保持良好的稳定性，避免刀盘过度摇摆或抖动。

在设计中，需要考虑刀盘的结构和重心位置，以及采用合理的支撑装置，保障刀盘的稳定性和工作效率。

其次，盾构机刀盘动力系统的分析是为了评估设计的可行性和性能，以确保系统能够实现预期的要求。

在分析中，需要进行动力学分析和强度分析。

动力学分析主要是为了研究刀盘在工作过程中的振动特性和动力特性，如刀盘的转速、扭矩和功率等。

通过对动力学特性的分析，可以确定刀盘动力系统的合理设计参数和工作状态。

强度分析主要是为了评估刀盘动力系统在工作过程中的承载能力和稳定性，通过计算和模拟分析，总结刀盘动力系统各种载荷下的应力、变形和疲劳寿命等参数，并根据分析结果进行优化设计。

除了动力系统的设计和分析，刀盘动力系统在实际施工中还需要做好监测和维护工作。

监测需要对刀盘动力系统进行实时监控，获取刀盘的工作状态和参数，以及对关键部件进行故障检测，确保刀盘动力系统的安全和稳定性。

维护工作包括定期检查和维护，例如检查传动装置的润滑情况，清洁刀盘表面，检查刀盘结构的状态，以及更换磨损的零件等。

通过有效的监测和维护工作，可以延长刀盘动力系统的使用寿命，并保证施工效率和质量。

综上所述，盾构机刀盘动力系统设计与分析是盾构机设计过程中的重要环节。

盾构机主驱动和刀盘管路优化技术一、盾构机的主驱动技术盾构机的主驱动技术是指盾构机的推进系统和主要驱动部件，包括主推进缸、液压系统、主驱动电机等。

在地下隧道掘进作业中，盾构机需不断推进并对土壤进行开挖和排土，因此主驱动技术的稳定性和可靠性对盾构机的工作效率起着至关重要的作用。

目前，盾构机主驱动技术的发展趋势主要体现在以下方面：1. 高效节能。

盾构机主驱动系统的节能技术是目前的研究重点之一。

通过液压系统的优化设计和高效能电机的应用，实现盾构机主驱动系统的节能降耗，降低使用成本。

2. 智能化控制。

随着自动化技术的不断发展，盾构机的主驱动系统也在朝着智能化方向迈进。

通过对主驱动系统的传感器监测和控制算法的优化，实现盾构机主驱动系统的智能化控制，提高工作效率和安全性。

二、刀盘管路优化技术刀盘是盾构机的主要开挖装置，刀盘管路是刀盘输送土屑和排土的重要环节。

刀盘管路的优化设计能够有效提高盾构机的工作效率和安全性。

1. 输送效率的提高。

通过对刀盘管路的结构和材料的优化设计，减小土屑和排土的阻力，提高刀盘的开挖效率。

采用适当的输送介质和布置方式，减小土屑的堵塞和积压，提高土屑的输送效率。

2. 排土系统的安全性。

盾构机在进行掘进作业时，需要将土屑及时排出隧道，以保证盾构机正常工作。

因此排土系统的安全性对盾构机的工作效率和人员安全起着至关重要的作用。

刀盘管路的优化设计应该考虑排土系统的稳定性和可靠性，避免发生积土、堵塞等意外事故。

3. 输送管道的磨损控制。

在长时间的使用过程中，刀盘输送管道会受到土屑的磨损，降低输送效率。

需要通过材料的选用和管道结构的优化设计，减少管道的磨损程度，延长刀盘输送管道的使用寿命。

1. 节能环保。

随着能源资源的日益紧缺和环境保护意识的增强，盾构机主驱动和刀盘管路优化技术将更加注重节能环保，采用新型的高效能、低排放的动力装置和输送介质，以降低盾构机的运行成本并减少对地下环境的影响。

3. 高可靠性。

盾构机刀盘驱动系统液压故障案例分析一、海瑞克盾构刀盘驱动液压系统的故障分析及处理1.液压系统深圳某地铁项目使用的德国海瑞克盾构机，其刀盘驱动系统为泵、液压马达闭式回路，由3台并联的斜盘式轴向柱塞变量泵和8台并联的轴向柱塞液压马达组成。

系统附带补油液压泵、控制泵等元件。

整个系统为电比例调速，恒功率保护方式。

泵采用带有补油冲洗阀的双向变量泵。

2.故障及原因分析（1）故障现象盾构在掘进时，三个刀盘泵突然出现故障无法重新起动。

主控室显示补油液压泵压力不足，达不到设计要求的最低补油压力，此时补油液压泵压力显示为1.8MPa，而设定值为2.7MPa左右。

（2）原因分析1）检查油箱液位，液位常，可以排除吸油不足的因素。

2）检查补油液压泵溢流阀。

怀疑溢流阀被卡，造成卸荷。

清洗溢流阀后再装回原来位置仍不能建立正常压力，由此判断溢流阀无故障。

3）补油液压泵为螺杆泵，自身抗污染能力很强，由于补油液压泵自身原件损坏造成压力不足的可能性很小，而且在关闭补油液压泵出口球阀的情况下，调节补油液压泵溢流阀，压力显示与新泵相同，可以排除补油液压泵自身的问题。

至此可以判断补油液压泵压力不足是由于部分流量从某个地方非正常流走造成的。

4）补油液压泵除对闭式回路进行补油和对3台主泵进行壳体冷却外，还为螺旋输送机的减速器进行壳体冷却，在补油主管路上还装有蓄能器。

检查蓄能器回油管，没有油液流出；关闭通往螺旋输送机减速器管路上的球阀，补油压力还是达不到设计要求。

由此可以判断三个刀盘泵内部泄漏是造成补油压力不足的主要原因。

5）在观察三个刀盘泵泄漏油管时发现，3号刀盘泵泄漏油管有大量油液流动的迹象，同时发现斜盘没有归零，卡在5°左右的位置。

随即打开3号刀盘泵泄漏油口，发现有铜屑杂质，接着在冷却循环过滤器也发现了大量铜屑。

随即将3号刀盘泵送生产厂家拆检，发现泵的内部已严重损坏。

如滑靴磨损严重，其中的两个已碎裂成多块，固定回程盘的8颗螺栓也全部剪切断裂，且回程盘已断裂成三部分。

盾构机主驱动和刀盘管路优化技术盾构机是一种用于地下隧道开挖的专业设备，其主要由主驱动和刀盘管路组成。

主驱动是盾构机的核心部件，它提供了足够的动力和转动力以驱动刀盘进行开挖工作。

而刀盘管路则是将主驱动提供的能量传递给刀盘，使其能够在地下隧道中进行开挖作业。

对于盾构机的主驱动和刀盘管路进行优化设计，可以极大提高盾构机的工作效率和稳定性，减少能源消耗和维护成本，从而实现更高效，更安全，更经济的地下隧道工程施工。

一、主驱动的优化技术1.电动主驱动：传统盾构机的主驱动一般采用液压驱动或者油压驱动。

随着科技的进步，电动主驱动技术已经成熟，并且在一些盾构机项目中得到了应用。

相比传统液压驱动，电动主驱动具有更高的效率和更稳定的性能，而且可以减少液压系统对机器的影响，使得盾构机在恶劣的地下工作环境下能够更加可靠。

2.智能控制系统：随着自动化技术的发展，盾构机的主驱动也可以配备智能控制系统，实现对主驱动的精准控制和监测。

智能控制系统能够根据地质情况和施工进度自动调整主驱动的工作参数，从而提高施工效率和降低能源消耗。

而且智能控制系统还可以及时发现主驱动的故障并提供预警，避免因故障引起的损失。

3.能量回收技术：盾构机在开挖过程中会产生大量的机械能，而在传统的设计中这部分能量通常被浪费掉了。

采用能量回收技术可以将这部分能量进行回收再利用，减少了对外部能源的依赖，降低了能源消耗和施工成本。

二、刀盘管路的优化技术1.优化刀盘设计：刀盘是盾构机的犁头，直接参与地下隧道的开挖工作，因此其设计对盾构机的整体性能有着重要影响。

通过优化刀盘的形状和材料，可以提高刀盘的耐磨性和耐腐蚀性，延长刀盘的使用寿命。

优化刀盘的结构和布置，可以减小刀盘对土壤的扰动，降低了施工过程中产生的土壤沉降，提高了施工安全性。

2.改善刀盘管路传动系统：刀盘管路是将主驱动提供的动力传递给刀盘的关键部件，其传动系统的优劣直接关系到刀盘的开挖效率和稳定性。

改善刀盘管路传动系统可以采用新型的轴承和传动元件，减少了传动损耗和振动，提高了传动效率和稳定性。

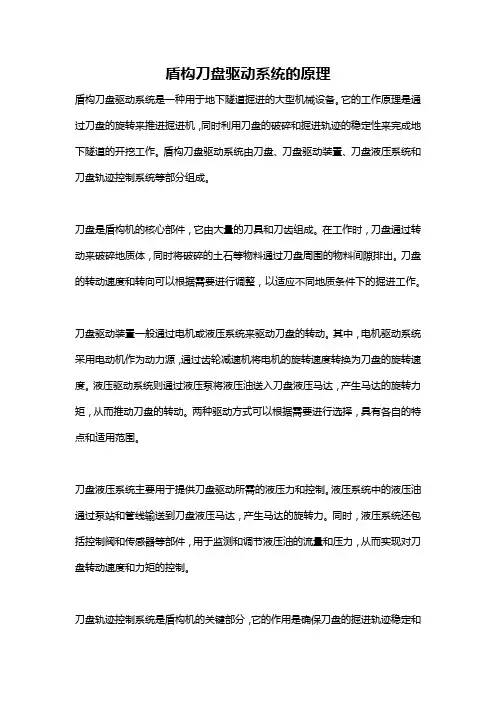

盾构刀盘驱动系统的原理盾构刀盘驱动系统是一种用于地下隧道掘进的大型机械设备。

它的工作原理是通过刀盘的旋转来推进掘进机，同时利用刀盘的破碎和掘进轨迹的稳定性来完成地下隧道的开挖工作。

盾构刀盘驱动系统由刀盘、刀盘驱动装置、刀盘液压系统和刀盘轨迹控制系统等部分组成。

刀盘是盾构机的核心部件，它由大量的刀具和刀齿组成。

在工作时，刀盘通过转动来破碎地质体，同时将破碎的土石等物料通过刀盘周围的物料间隙排出。

刀盘的转动速度和转向可以根据需要进行调整，以适应不同地质条件下的掘进工作。

刀盘驱动装置一般通过电机或液压系统来驱动刀盘的转动。

其中，电机驱动系统采用电动机作为动力源，通过齿轮减速机将电机的旋转速度转换为刀盘的旋转速度。

液压驱动系统则通过液压泵将液压油送入刀盘液压马达，产生马达的旋转力矩，从而推动刀盘的转动。

两种驱动方式可以根据需要进行选择，具有各自的特点和适用范围。

刀盘液压系统主要用于提供刀盘驱动所需的液压力和控制。

液压系统中的液压油通过泵站和管线输送到刀盘液压马达，产生马达的旋转力。

同时，液压系统还包括控制阀和传感器等部件，用于监测和调节液压油的流量和压力，从而实现对刀盘转动速度和力矩的控制。

刀盘轨迹控制系统是盾构机的关键部分，它的作用是确保刀盘的掘进轨迹稳定和准确。

该系统主要由测量传感器、控制系统和液压控制单元组成。

测量传感器可以测量刀盘的位置和姿态，将数据传输给控制系统。

控制系统基于传感器的数据，计算并控制刀盘的转动速度、推进力和方向，使刀盘按照预定的轨迹掘进。

盾构刀盘驱动系统使用比较广泛，其原理是通过刀盘的转动来推进掘进机，并利用刀盘的破碎和掘进轨迹的稳定性来完成地下隧道的开挖工作。

通过刀盘驱动装置提供动力，液压系统提供液压力和控制，刀盘轨迹控制系统确保刀盘的轨迹稳定和准确。

这种驱动系统具有高效、稳定和可靠的特点，适用于各种地质条件下的地下隧道掘进工程。

盾构机主驱动和刀盘管路优化技术盾构机的主驱动技术是影响整个盾构机性能的关键因素。

主驱动技术的优化可以提高盾构机的推进速度、提高施工效率，并有效控制盾构机的运行成本。

1. 电动机系统的优化在盾构机的主驱动系统中，电动机是最核心的部件。

通过优化电动机系统，可以降低能耗、提高输出功率、增强稳定性和可靠性。

目前，随着电机技术的不断发展，高效、低噪音、低能耗的电机已成为主流选择。

采用变频调速技术可以使盾构机在不同地质条件下有更好的适应性，提高推进效率。

盾构机的推进主要依靠液压系统，因此液压系统的优化对于盾构机的推进性能至关重要。

在液压系统的设计中，需要考虑流量、压力、温度等因素，选用高效、稳定的液压元件，优化管路布局和配比，以确保盾构机的稳定推进。

盾构机的控制系统是其“大脑”，对于整个机器的操作和安全至关重要。

通过优化控制系统，可以实现盾构机的智能化、自动化和远程控制。

控制系统的优化还可以降低操作难度、提高施工精度和可靠性。

二、刀盘管路优化技术刀盘是盾构机推进的关键设备，其管路系统的优化对于盾构机推进效率和质量都有着重要的影响。

1. 优化刀盘结构刀盘结构直接影响刀盘的切削性能和耐磨性。

通过优化刀盘结构，可以提高切削效率、延长刀具使用寿命。

目前，一些先进的刀盘结构设计采用了多层次、多角度的刀片布置，以增加刀片的受力面积和切削角度，提高切削效率和稳定性。

2. 输送系统优化刀盘的切削作业离不开输送系统的支持。

输送系统的优化影响着切削碴的处理和盾构机的推进速度。

通过优化输送系统的设计和布局，可以降低碴料的粘结和回填，提高碴料输送的效率和稳定性。

在盾构机施工中，泥浆系统是用来控制地层稳定和润滑切削的重要系统。

泥浆系统的优化可以改善地层稳定性，减少切削阻力，减少刀盘磨损，提高切削效率。

优化的泥浆系统还可以降低泥浆消耗，减小对环境的影响。

盾构机主驱动和刀盘管路优化技术的发展对盾构机的施工效率、安全性和环保性都有着重要的影响。

盾构机主驱动和刀盘管路优化技术盾构机是一种在土壤或岩石中进行隧道开挖和建设的专用设备，是现代城市地下工程建设和地下管线铺设的重要工具。

而盾构机的主驱动和刀盘管路优化技术是盾构机性能提升和工程质量保障的关键之一。

一、盾构机主驱动技术主驱动是盾构机的核心部件，其作用是通过动力装置将动力传递给刀盘，驱动刀盘进行钻进。

盾构机主驱动采用的传动方式主要有液压驱动、电动驱动和内燃机驱动等多种形式。

1.液压驱动液压驱动是目前盾构机主要的驱动方式之一，其优点是传动平稳、能量转换效率高、响应速度快，具有适应性强等特点。

液压系统还可以实现多轴同步控制，有利于盾构机的精确掏土和定位。

2.电动驱动电动驱动是另一种常见的盾构机主驱动方式，通常采用交直流电机作为动力源，通过齿轮传动将动力传递给刀盘。

电动驱动具有动力大、速度可调、响应灵敏等特点，适用于地铁隧道、城市管线等工程。

3.内燃机驱动内燃机驱动是盾构机主驱动的传统形式，通过内燃机将燃油燃烧产生的能量传递给刀盘，驱动刀盘进行开挖。

内燃机驱动具有功率大、适应范围广等特点，适用于硬岩、长距离等特殊工况。

盾构机主驱动技术的发展趋势是高效化、智能化和环保化。

未来，盾构机主驱动将更加注重能源利用效率，提高动力装置的精度和可靠性，实现更高的工作效率和更低的排放。

随着自动化技术和智能控制技术的发展，盾构机主驱动系统将实现自动化协调、智能调节和远程监控，为地下工程建设提供更便捷、高效的解决方案。

二、刀盘管路优化技术刀盘是盾构机的开挖工具，其运行状态直接影响着开挖效率和质量。

为了提高刀盘的工作性能，刀盘管路的优化设计显得尤为重要。

刀盘管路优化技术主要包括刀盘结构设计、刀具选择、刀具布置以及刀盘动力传递等方面。

1.刀盘结构设计刀盘结构设计是刀盘管路优化的关键内容。

刀盘应具有足够的刚度和强度，以承受切削力和冲击力，并保证开挖的稳定性和安全性。

刀盘还应具有良好的自清洁性和降阻减振性能，以减少切削阻力和延长刀具使用寿命。

盾构机主驱动和刀盘管路优化技术【摘要】盾构机主驱动和刀盘管路优化技术在地下隧道施工中扮演着关键角色。

本文首先介绍了这项技术的意义和发展背景，指出其在提高盾构机施工效率、减少能耗、保障施工安全等方面的重要作用。

接着详细分析了盾构机主驱动系统、刀盘管路系统的优化技术，并探讨了它们之间的协同优化和智能化应用。

通过案例分析验证了这些技术的实际效果。

展望了盾构机主驱动和刀盘管路优化技术的未来发展方向，总结了其重要性，展望了其市场前景。

该技术的不断创新和应用将进一步推动盾构机施工领域的发展，为地下工程建设提供更加高效可靠的解决方案。

【关键词】盾构机主驱动、刀盘管路、优化技术、系统、协同、智能化、案例分析、未来发展、重要性总结、市场前景、发展背景、意义。

1. 引言1.1 盾构机主驱动和刀盘管路优化技术的意义盾构机是一种用于地下隧道掘进的重要设备，主驱动和刀盘管路是盾构机的核心系统。

优化这两个系统的技术对于提高盾构机的掘进效率、降低设备运行成本、保障工程安全具有重要意义。

盾构机主驱动系统的优化技术可以有效提高设备的掘进速度和准确度，缩短工程周期。

通过优化主驱动系统的传动结构、控制方式和能源利用效率，可以使盾构机在地下施工中更加稳定、高效地运行，提高工程进度，降低工程成本。

刀盘管路系统的优化技术能够提高盾构机在地质复杂区域的适应能力，减少刀具磨损和故障率，延长设备使用寿命。

通过优化刀盘的设计、布局和控制方式，可以保证盾构机在各种地质条件下都能稳定高效地工作，降低维护成本，保障工程质量。

盾构机主驱动和刀盘管路优化技术的意义在于提高设备的工程效率，降低成本，保障工程安全，推动地下隧道工程领域的发展。

只有不断推进技术创新，不断优化盾构机的关键系统，才能更好地满足日益复杂的地下工程需求。

1.2 盾构机主驱动和刀盘管路优化技术的发展背景在盾构机的发展过程中，主驱动和刀盘管路是其重要组成部分。

盾构机的主驱动系统负责提供动力驱动刀盘的旋转，而刀盘管路则是切削岩石并将碎片输送出隧道的关键部件。

浅析海瑞克土压平衡盾构机刀盘电机控制系统作者：彭川来源：《城市建设理论研究》2013年第26期摘要：土压力平衡盾构机是工程中重要的一种机械，其刀盘电机的控制系统是土压力平衡盾构机的重要组成部分，Herrenknecht土压力盾构机是目前使用较为广泛的一种土压力盾构机，研究其刀盘电机控制系统的设计应用方面的内容对盾构机的刀盘系统的发展具有重要意义。

文章从Herrenknecht土压力盾构机刀盘控制系统的构成出发，探讨了刀盘控制系统的难点问题以及刀盘电机的逻辑控制。

关键词：海瑞克；土压力盾构机；刀盘电机控制系统；逻辑控制中图分类号：TM3 文献标识码：A1刀盘电机控制系统的构成海瑞克土压力盾构机的刀盘电机控制系统主要由PLC、变频器、人机界面三者组成，在盾构机工作的过程中，操作员通过人机界面来控制刀盘的运行，使得刀盘的工作在设定的范围内，变频器的运转是通过Profibus总线和PLC进行信息的传输的，变频器是对380 V/50 Hz的工频交流电进行变频以此来达到驱动盾构机刀盘运转。

目前因为盾构机的生产核心技术都在欧美等国家的手中，特别是刀盘电机控制系统，研究海瑞克土压力盾构机的刀盘电机控制系统的设计可以为国产盾构机的发展起到积极的推动作用，同时研究海瑞克土压力平衡盾构机刀盘电机控制系统能够促进盾构机控制系统方面的极大发展。

2刀盘电机控制系统的难点问题因为土压力盾构机的体积较大，其中电机设计的设备较多，系统设计繁杂，复杂性较高，刀盘电机在运行的过程中往往会涉及到液压系统、润滑系统、、水系统等辅助型系统。

辅助系统与刀盘电机系统的协调性问题一直是盾构机刀盘电机控制系统设计的难题，若处理不好系统与系统之间的问题，盾构机在使用的过程中，很容易发生崩溃的现象，严重的影响盾构机的正常使用，在工程中，若盾构机发生故障，则会造成较大的损失。

文章从状态机的编程将刀盘电机的运行分成若干个系统，再根据若干子系统的条件进行子程序的设计。

刀盘旋转液压系统刀盘旋转系统可分为补油回路、主工作回路、外部控制供油泵、主泵外部控制回路、马达外部控制回路。

刀盘旋转系统是为刀盘切割岩石或土壤时提供转速和扭矩，要求根据岩石地质的变化转速能够方便的调整。

为了得到较大的功率和扭矩，该系统采用3台315KW的双向变量液压泵并联，带动8台双向两速低速大扭矩液压马达。

下面分别介绍各回路的作用及工作原理。

补油回路：因主工作回路是闭式回路，加之系统功率大，需要进行补油和散热，所以设置了一套补油回路对其进行补油和散热。

补油回路采用的是30KW电机带动的低压大流量的定量泵来对主回路进行补油，同时与主工作回路进行油液交换，带走主系统中的产生的大量的热，保证系统的正常工作。

补油泵从油箱泵出的油经两个滤清器进入3个主泵的E口(补油口），并通过两个单向阀分别对闭式回路的低压端进行补油。

高压端的压力油同时推动SDVB型清洗与溢流阀块中的三位三通换向阀偏离中位，使低压端与K1口接通。

从马达返回的携带热量的低压油一部分进入主泵的高压端，一部分经SDVB型清洗与溢流阀块的K1口流出，并经一节流阀流回油箱进行冷却。

另一个带弹簧符号的单向阀是当两侧回路油压都较高时，补油直接通过它，并经节流阀返回油箱。

补油回路中还设有蓄能器和压力传感器，蓄能器是保证回路的压力平稳。

主工作回路：主工作回路由主泵和液压马达组成，主泵是由315KW电机带动的的双向变量泵。

在主泵的主回路中有补油单向阀、SDVB型清洗与溢流阀块。

两个补油单向阀分别向低压侧进行补油。

SDVB型清洗与溢流阀块中的溢流阀当载荷过大时使过高的压力油泄至低压侧，以达到保护系统不受损坏；带弹簧符号的单向阀是当两侧回路油压都较高时，补油直接通过它，并经节流阀返回油箱。

节流阀是保证排放出的压力油与油箱之间形成约20bar的压差。

外部先导油泵控系统：先导油泵是一台由 5.5KW电机带动的恒功率变量泵，泵中的两个伺服阀分别起恒流调控和恒压调控的作用，上面的伺服阀为恒流调控的，与溢流阀一起配合起恒功率调节的作用；下面的伺服阀为恒压调控的，起压力切断的作用，其优先级大于恒功率控制。

盾构机刀盘驱动最优控制的分析摘要:结合盾构机实际的应用，对刀盘驱动常用的三种控制方式的优缺点进行分析，提出的最优的控制方式。

其控制效果良好，提高盾构机驱动系统的可靠性和工作效率。

关键词: 盾构机；变频驱动；最优控制abstract: combined with the application on tunnel boring machine, analyse the advantages and disadvantages in three commonly used kinds of control mode on the cutter head drive, the optimal control mode was proposed. the control worked well, which improve the reliability of shield machine and production efficiency.key words: tunnel boring machine, optimal control, variable frequency drive中图分类号：tu74 文献标识码：a 文章编号：1 引言盾构机，是一种新型的隧道掘进设备，具有安全性高、可靠性好、开挖速度快、人员劳动强度小等特点，集机械、液压、电气技术与一体，涉及地质、土木、测量、控制等多门学科技术。

随着城市地下交通网络的建立，盾构法施工已经在地铁、铁路、公路、市政、水电等工程施工中广泛应用。

早期的盾构机多为液压驱动，随着时代的发展和科技的进步，交流变频调速技术已经成为盾构机发展的主要趋势。

变频器对电机进行控制，是根据电动机的特性参数及电动机的运转要求，对电动机的电压、电流、频率进行控制，达到负载要求。

因此不同的控制方式，其控制效果也是不一样的【1】。

在北方重工全断面掘进机国家重点实验室中，我们利用3米试验机这个平台，进行了一系列的刀盘变频驱动的实验，收集了一些实验数据。

盾构机工作原理（二）引言概述：本文旨在深入探究盾构机的工作原理，以帮助读者更好地理解盾构机的运转机制。

盾构机是一种用于隧道开挖的重要设备，广泛应用于交通、地下排水、城市管线等工程领域。

本文将从五个大点展开，分别介绍盾构机的刀盘推进原理、前移设备原理、扒土输送原理、隧道衬砌施工原理以及盾构机的环境监测与控制原理。

正文内容：一、刀盘推进原理1. 刀盘的结构和功能2. 刀盘推进的驱动方式3. 刀盘在隧道开挖中的作用4. 刀盘推进过程中的困难与解决方法5. 刀盘推进速度的影响因素二、前移设备原理1. 前移设备的作用与分类2. 前移设备的结构和工作原理3. 前移设备的控制方式4. 前移设备的安全措施5. 前移设备的调试与维护方法三、扒土输送原理1. 扒土装置的构造和功能2. 扒土装置的工作原理3. 扒土输送系统的组成与作用4. 扒土输送过程中的问题及解决方法5. 扒土输送的效率与质量控制四、隧道衬砌施工原理1. 隧道衬砌的重要性2. 隧道衬砌材料的选择与质量要求3. 衬砌施工的工艺流程4. 衬砌施工中的安全注意事项5. 隧道衬砌的质量控制与检测方法五、环境监测与控制原理1. 盾构机施工对环境的影响2. 环境监测的目的和方法3. 盾构机施工中的环境控制措施4. 环境监测数据的分析与应用5. 盾构机施工环境保护的挑战与未来发展总结：通过本文的介绍，我们对盾构机的工作原理有了更深入的了解。

刀盘推进、前移设备、扒土输送、隧道衬砌施工以及环境监测与控制是盾构机运转的关键环节，其复杂的工作机制需要各个方面的配合和协作。

随着技术的不断发展，相信盾构机在隧道开挖领域将有更广阔的应用前景。

盾构机刀盘驱动控制系统分析和使用[摘要] 刀盘驱动系统是盾构机的重要组成部分，本文分析了国内盾构机中刀盘常用的几种典型的驱动方式，结合广佛地铁十二标中罗宾斯盾构机的刀盘驱动系统进行重点分析。

并使用GX Developer和GT Designer2进行联合仿真，分析其控制过程，供施工人员进行学习检修作参考。

[关键词] 盾构机；刀盘驱动；PL前言刀盘是盾构设备的重要组成部分，是进行掘进作业的主要工作装置。

虽然盾构机刀盘工作转速并不高，但是由于广佛地铁十二标地质构造复杂、刀盘作业直径较大。

要求刀盘的驱动系统需具备: 大功率、大转矩输出、抗冲击、转速双向连续可调。

在满足使用要求的前提下减小装机功率，具备节能降耗等工作特点。

盾构机中主要使用三菱电机自动化生产的Q2大型PLC进行分布式控制，各个部分在控制系统中分工明确，整个控制系统具有一定的复杂性。

因此，刀盘的驱动系统以及控制系统必须具有高可靠性和良好的操作性能。

通过使用GX Developer 和GT Designer2进行联合仿真可以很好地克服整套大型设备难以开展调试、学习、检查等工作的缺点。

1刀盘驱动系统分类刀盘驱动系统是盾构机的主要系统之一, 分析盾构机刀盘驱动系统液压驱动方式和电驱动方式, 并对两种驱动方式进行了优缺点比较,结果如表1-1所示。

表1-1 驱动方式优缺点对比表驱动形式特点电机驱动能源使用效率高，噪音小，价格上比液压驱动具有优势，但是在前盾中占用空间比较大。

液压驱动起动力矩大，容易同步控制，效率低，噪音高。

前盾内空间宽敞，后续台车配套设备所占空间比较大。

虽然液压控制在控制精度以及起动转矩方面有一定的优势，但是随着异步电机变频控制技术的发展和完善，在刀盘驱动中使用电机驱动技术更加符合生产和设备使用和维护实际情况。

刀盘采用电机驱动将会越来越普遍。

2刀盘电驱动分析电驱动方式分为单速电机驱动方式、双速电机驱动方式和变频电机驱动方式。

单速电机驱动方式不能调节速度，近年来在投入和功能的比较上，越来越缺乏竞争力，因此较少使用。

盾构机各系统原理浅析盾构机是一种用于在地下挖掘隧道或管道的工程机械设备。

它由多个相互协作的系统组成，包括控制系统、切削系统、推进系统、注浆系统和泥水处理系统等。

下面将对盾构机的各个系统进行原理浅析。

1.控制系统盾构机的控制系统是整个设备的中枢神经系统，用于控制盾构机的各个部分和系统的运行。

控制系统包括硬件和软件两个部分。

硬件部分包括控制台、传感器、执行器等，用于接收、处理和传输各种信号，并实现对系统的控制。

软件部分包括程序控制、数据管理和监控等功能，用于实现自动化和智能化控制。

2.切削系统盾构机的切削系统用于掘进地下的土层或岩石，常用的切削方式有土压平衡和泥水平衡两种。

切削系统通常由刀盘、刀具、刀盘替换系统和掘进泥土输送装置等组成。

切削系统通过刀具对地层进行切削破碎，然后通过传送带或螺旋输送机将泥土或岩石从切削面上输送出来。

3.推进系统盾构机的推进系统用于推动盾构机向前行进。

推进系统通常由推进液压缸、推进顶进装置和后承力系统等组成。

推进液压缸通过油压推动盾构机向前行进，推进顶进装置用于良好地保持盾构机与掘进面之间的接触，防止泥土或岩石坍塌。

4.注浆系统盾构机的注浆系统用于在地下施工过程中防止地表沉降，同时加强地下地层的稳定性。

注浆系统通常由注浆管路、注浆泵、注浆混合器和注浆测量仪等组成。

注浆泵将混合好的浆液通过注浆管路注入地下，起到加固地层和控制地表沉降的作用。

5.泥水处理系统盾构机的泥水处理系统用于处理盾构过程中产生的泥浆和废水。

这些泥浆和废水通常含有大量的固体颗粒和化学物质，需要进行过滤、澄清和沉淀等处理步骤，以达到环保要求。

泥水处理系统通常包括砂水分离器、混凝沉淀装置和过滤设备等。

综上所述，盾构机的各个系统相互协作，共同完成地下隧道或管道的施工任务。

控制系统保证各个系统的协调运行，切削系统和推进系统完成地层的掘进和推进，注浆系统加固地层和控制地表沉降，泥水处理系统处理盾构过程中产生的泥浆和废水。

浅谈NFM盾构机刀盘驱动系统控制摘要：电驱盾构机刀盘由多个电机共同驱动，在控制时需要对多个电机进行同步控制和负载平衡控制，是盾构机的核心关键技术之一。

本文基于NFM土压平衡盾构机，介绍了其刀盘驱动系统的控制原理及常见故障，为现场施工操作与设备维修提供了一些借鉴依据。

关键词：盾构机；刀盘驱动控制；变频器；变频电机1．前言盾构机是集光、电、机、液、控制等技术于一体，具有开挖切削土体、输送土渣、拼装隧道衬砌、测量导向纠偏等功能的高度自动化的隧道挖掘设备，被广泛应用于世界各地的城市地铁、穿山隧道、污水管线等众多领域。

刀盘驱动系统是盾构的重要组成部分，是盾构机的核心技术。

随着变频技术的不断发展，变频驱动技术被广泛应用于盾构机刀盘控制系统。

液压驱动与变频驱动各有优缺点，液压驱动马达体积小、同步性能好等优点，但其效率低、噪音高，现今市场上中、小直径的软土盾构通常使用液压驱动。

相对于液压驱动方式，变频驱动具有启动电流小、效率高、控制灵活方便等优点，通常大直径盾构机刀盘选择变频电机驱动。

2．工程概况莞惠城际轨道交通项目6标项目位于广东省东莞市大朗镇，盾构区间起点里程为GDK38+359，终点里程GDK35+423.25，隧道全长2925米。

盾构施工采用北方重工（NFM技术）生产的直径8.83m土压平衡式盾构机，主轴承外圈直径为4.8m，刀盘驱动系统采用变频器驱动控制。

3．刀盘驱动系统的控制要求该土压平衡盾构机由9个西门子S120系列变频器分别控制9个三相异步交流电机共同驱动刀盘，额定扭矩为12800KNm，脱困扭矩为16400KNm。

单个电机功率为220KW，冷却方式为水冷。

各电机与刀盘齿轮是刚性连接使得各电机的速度是强制同步，这种速度同步是“被动”同步。

如果有些电机速度比较慢的情况下“被提速”，使得此电机没有对刀盘做正功，反而成为其他电机的负载，增加整个刀盘的扭矩负载。

相反，如果个别电机因为转速比其它都快，则在刀盘齿轮啮合的作用下“被减速”，此电机的负载将会比正常负载大，定子电流急升，增加电机发热量，严重时甚至会烧坏电机。

土压平衡盾构液压传动控制系统浅析——刀盘驱动液压传动控制系统摘要：论述了土压平衡盾构刀盘驱动液压传动控制系统的重要性和国外先进的成套技术。

结合典型的系统回路，详细介绍了该系统的工作特点、关键比例元件及系统成套路线。

作者强调：认真学习与研究国外先进的技术产品，消化吸收其核心技术内容，是发展我国盾构设备集成制造，做好维护、维修工作的必由之路。

关键词：盾构；刀盘驱动；液压传动与控制；闭式回路；电液比例控制技术盾构是一种集开挖、支护、推进、衬砌等多种作业一体化的大型暗挖隧道施工机械，刀盘是盾构设备的重要组成部分，是进行掘进作业的主要工作装置。

虽然土压平衡盾构的刀盘工作转速不高，但由于地质构造复杂、刀盘作业直径较大，要求刀盘的驱动系统需具备：大功率、大转矩输出、抗冲击、转速双向连续可调、在满足使用要求的前提下减小装机功率、节能降耗等工作特点。

刀盘的驱动系统必须具有高可靠性和良好的操作性能。

随着电液比例控制技术的快速发展，特别是超高压、大功率、大排量、闭式电液比例变量泵的成熟与推广应用，盾构的刀盘驱动液压传动控制系统进人了一个新的时代。

德国REXROTH公司的最新产品A4CSG-EPG系列的闭式比例变量泵，以优越的性能和完善的功能，已为国外先进的盾构制造公司大量用于盾构的刀盘驱动液压系统中，它在系统中的重要性好比是人体的心脏。

典型的盾构刀盘驱动液压传动控制系统，通常采用闭式回路(参见图1)，它的主要特点有：①大功率、超高压、闭式传动，结构简单、传动效率高，采用电液比例控制技术，数台电液比例变量泵和液压马达并联使用，便于选型和组合，适用面很宽，可以满足不同工况的使用要求；②通过比例放大器控制比例方向阀，可以很方便地调整变量泵的输出流量与方向，实现对液压马达的双向无级调速；③根据变量泵高压端压力传感器的实时检测值，限定比例放大器外部控制电压的给定值，可以实现系统的恒功率控制，控制精度根据使用要求由PLC程序设定，调整方便。
