电力系统潮流计算程序设计

电力系统分析潮流计算程序设计报告

题目：13节点配电网潮流计算

学 院 电气工程学院

专业班级

学生姓名

学 号

班内序号

指导教师 房大中

提交日期 2015年05月04日

1 目 录

一、程序设计目的 ......................................................................................................................................... 2

二、程序设计要求 ......................................................................................................................................... 4

三、13节点配网潮流计算 ............................................................................................................................ 4

3.1主要流程 ................................................................................................... 错误!未定义书签。

精选文档

欢迎下载，希望能帮到您 毕业设计

基于极坐标的牛顿－拉夫逊法潮流计算

摘 要

潮流计算是电力系统最基本的计算功能，其基本思想是根据电力网络上某些节点的已知量求解未知量，潮流计算在电力系统中有着独特的作用。它不仅能确保电力网络能够正常的运行工作、提供较高质量的电能，还能在以后的电力系统扩建中各种计算提供必要的依据。

计算潮流分布的方法很多，本设计主要用的是基于极坐标的牛顿－拉夫逊法。根据电力系统网络的基本知识，构建出能代表电力系统系统网络的数学模型，然后用牛顿—拉夫逊法反复计算出各个接点的待求量，直到各个节点的待求量满足电力系统的要求。我们可以画出计算框图，用MATLAB编写出程序，来代替传统的手算算法。复杂电力系统是一个包括大量母线、支路的庞大系统。对这样的系统进行潮流分析时，采用人工计算的方法已经不再适用。计算机计算已逐渐成为分析复杂系统潮流分布的主要方法。本设计中还用了一个五节点的电力系统网络来验证本设计在实际运行中的优越性。

关键词：牛顿－拉夫逊法，复杂电力系统，潮流计算

精选文档

欢迎下载，希望能帮到您

The method of Newton- Raphson based on polar

ABSTRACT

Power system load flow calculation is the most basic computing

functions, the basic idea is based on some of the electricity network nodes

to solve the unknown quantity of known volume,In power system, power flow,

which can ensure that electrical net can work well and give the high quality

南 京 理 工 大 学

《电力系统稳态分析》课程报告

姓名 XX 学 号： ************

学院(系): 自动化学院

专 业: 电气工程

题 目: 基于牛顿-拉夫逊法的潮流计算例题编程报告

任课教师 杨伟

硕士导师 XX

2015年6月10号

基于牛顿-拉夫逊法的潮流计算例题编程报告

摘要：电力系统潮流计算的目的在于：确定电力系统的运行方式、检查系统中各元件是否过压或者过载、为电力系统继电保护的整定提供依据、为电力系统的稳定计算提供初值、为电力系统规划和经济运行提供分析的基础。潮流计算的计算机算法包含高斯—赛德尔迭代法、牛顿-拉夫逊法和P—Q分解法等，其中牛拉法计算原理较简单、计算过程也不复杂，而且由于人们引入泰勒级数和非线性代数方程等在算法里从而进一步提高了算法的收敛性和计算速度。同时基于MATLAB的计算机算法以双精度类型进行数据的存储和运算, 数据精确度高，能进行潮流计算中的各种矩阵运算，使得传统潮流计算方法更加优化。

一 研究内容

通过一道例题来认真分析牛顿-拉夫逊法的原理和方法（采用极坐标形式的牛拉法），同时掌握潮流计算计算机算法的相关知识，能看懂并初步使用MATLAB软件进行编程，培养自己电力系统潮流计算机算法编程能力。

例题如下：用牛顿-拉夫逊法计算下图所示系统的潮流分布，其中系统中5为平衡节点，节点5电压保持U=1.05为定值，其他四个节点分别为PQ节点，给定的注入功率如图所示。计算精度要求各节点电压修正量不大于10-6。

二 牛顿-拉夫逊法潮流计算 1 基本原理

牛顿法是取近似解x(k)之后，在这个基础上，找到比x(k)更接近的方程的根，一步步地迭代，找到尽可能接近方程根的近似根。牛顿迭代法其最大优点是在方程f(x)=0的单根附近时误差将呈平方减少，而且该法还可以用来求方程的重根、复根。电力系统潮流计算，一般来说，各个母线所供负荷的功率是已知的，各个节点的电压是未知的（平衡节点外）可以根据网络结构形成节点导纳矩阵，然后由节点导纳矩阵列写功率方程，由于功率方程里功率是已知的，电压的幅值和相角是未知的，这样潮流计算的问题就转化为求解非线性方程组的问题了。为了便于用迭代法解方程组，需要将上述功率方程改写成功率平衡方程，并对功率平衡方程求偏导，得出对应的雅可比矩阵，给未知节点赋电压初值，将初值带入功率平衡方程，得到功率不平衡量，这样由功率不平衡量、雅可比矩阵、节点电压不平衡量（未知的）构成了误差方程，解误差方程，得到节点电压不平衡量，节点电压加上节点电压不平衡量构成节点电压新的初值，将新的初值带入原来的功率平衡方程，并重新形成雅可比矩阵，然后计算新的电压不平衡量，这样不断迭代，不断修正，一般迭代三到五次就能收敛。

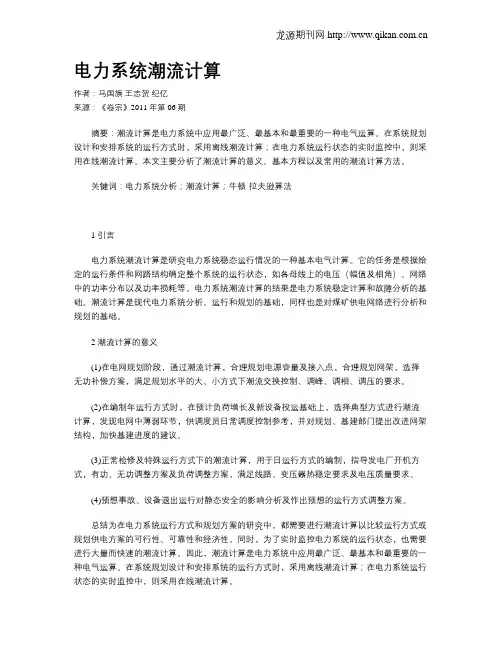

龙源期刊网

电力系统潮流计算

作者：马国旗 王志贺 纪亿

来源：《卷宗》2011年第06期

摘要：潮流计算是电力系统中应用最广泛、最基本和最重要的一种电气运算。在系统规划设计和安排系统的运行方式时，采用离线潮流计算；在电力系统运行状态的实时监控中，则采用在线潮流计算。本文主要分析了潮流计算的意义、基本方程以及常用的潮流计算方法。

关键词：电力系统分析；潮流计算；牛顿-拉夫逊算法

1 引言

电力系统潮流计算是研究电力系统稳态运行情况的一种基本电气计算。它的任务是根据给定的运行条件和网路结构确定整个系统的运行状态，如各母线上的电压（幅值及相角）、网络中的功率分布以及功率损耗等。电力系统潮流计算的结果是电力系统稳定计算和故障分析的基础。潮流计算是现代电力系统分析、运行和规划的基础，同样也是对煤矿供电网络进行分析和规划的基础。

2 潮流计算的意义

(1)在电网规划阶段，通过潮流计算，合理规划电源容量及接入点，合理规划网架，选择无功补偿方案，满足规划水平的大、小方式下潮流交换控制、调峰、调相、调压的要求。

(2)在编制年运行方式时，在预计负荷增长及新设备投运基础上，选择典型方式进行潮流计算，发现电网中薄弱环节，供调度员日常调度控制参考，并对规划、基建部门提出改进网架结构，加快基建进度的建议。

(3)正常检修及特殊运行方式下的潮流计算，用于日运行方式的编制，指导发电厂开机方式，有功、无功调整方案及负荷调整方案，满足线路、变压器热稳定要求及电压质量要求。

(4)预想事故、设备退出运行对静态安全的影响分析及作出预想的运行方式调整方案。

总结为在电力系统运行方式和规划方案的研究中，都需要进行潮流计算以比较运行方式或规划供电方案的可行性、可靠性和经济性。同时，为了实时监控电力系统的运行状态，也需要进行大量而快速的潮流计算。因此，潮流计算是电力系统中应用最广泛、最基本和最重要的一种电气运算。在系统规划设计和安排系统的运行方式时，采用离线潮流计算；在电力系统运行状态的实时监控中，则采用在线潮流计算。 龙源期刊网
