第四章电磁感应第七节涡流电磁阻尼和电磁驱动【学习目标】1．知道涡流是如何产生的；2．知道涡流对我们有不利和有利的两方面，以及如何利用和防止；3．知道电磁阻尼和电磁驱动。
【重点、难点】重点：1．涡流的概念及其应用。
2．电磁阻尼和电磁驱动的实例分析。
难点:电磁阻尼和电磁驱动的实例分析【预习案】【自主学习】1．涡流概念:2．涡流的防止和利用（１）用来冶炼合金钢的真空___________,炉外有___________，线圈中通入___________电流，炉内的金属中产生___________。
涡流产生的___________使金属熔化并达到很高的温度。
（2）利用涡流冶炼金属的优点是整个过程能在___________中进行，这样就能防止___________进入金属,可以冶炼高质量的___________.(3）探测地雷的探雷器是利用涡流工作的，士兵手持一个长柄线圈从地面扫过，线圈中________的电流．如果地下埋着___________，金属中会感应出___________，涡流的___________又会反过来影响线圈中的___________，使仪器报警．3．电磁阻尼: .4．电磁驱动：。
【学始于疑】【探究案】【合作探究一】1、仔细观察电动机、变压器铁芯有什么特点？2、为什么要这样做呢?用一个整块的金属做铁心不是更省事儿?【合作探究二】1．涡流［实验1]演示涡流生热实验。
4.7 涡流、电磁阻尼和电磁驱动学案（人教版选修3-2）47 涡流、电磁阻尼和电磁驱动学案（人教版选修3-2）1．当线圈中的电流随时间变化时，由于电磁感应，在附近导体中产生像水中旋涡样的感应电流，把这种感应电流叫涡流．利用涡流的热效应可进行真空冶炼，利用它的磁效应可进行金属探测．2．当导体在磁场中运动时，在导体中会产生感应电流，感应电流会使导体受到安培力，安培力的方向总是阻碍导体的运动，这种现象称为电磁阻尼；当磁场相对导体转动时，在导体中会产生感应电流，感应电流使导体受到安培力的作用而运动起，这种现象称为电磁驱动．3．下列做法中可能产生涡流的是()A．把金属块放在匀强磁场中B．让金属块在匀强磁场中匀速运动．让金属块在匀强磁场中做变速运动D．把金属块放在变化的磁场中答案 D解析涡流就是整个金属块中产生的感应电流，所以产生涡流的条就是在金属块中产生感应电流的条，即穿过金属块的磁通量发生变化．而A、B、中磁通量不变化，所以A、B、错误；把金属块放在变化的磁场中时，穿过金属块的磁通量发生了变化，有涡流产生，所以D项正确．4．磁电式仪表的线圈通常用铝框当骨架，把线圈绕在铝框上，这样做的目的是()A．防止涡流而设计的B．利用涡流而设计的．起电磁阻尼的作用D．起电磁驱动的作用答案 B解析线圈通电后，在安培力作用下发生转动，铝框随之转动，并切割磁感线产生感应电流，就是涡流．涡流阻碍线圈的转动，使线圈偏转后较快停下．所以，这样做的目的是利用涡流起电磁阻尼的作用．图1．如图1所示，光滑水平绝缘面上有两个金属环静止在平面上，环1竖直，环2水平放置，均处于中间分割线上，在平面中间分割线正上方有一条形磁铁，当磁铁沿中间分割线向右运动时，下列说法正确的是()A．两环都向右运动B．两环都向左运动．环1静止，环2向右运动D．两环都静止答案解析条形磁铁向右运动时，环1中磁通量保持为零不变，无感应电流，仍静止．环2中磁通量变化．根据楞次定律，为阻碍磁通量的变化，感应电流的效果使环2向右运动．【概念规律练】知识点一涡流及其应用1．如图2所示，在一个绕有线圈的可拆变压器铁芯上分别放一小铁锅水和一玻璃杯水．给线圈通入电流，一段时间后，一个容器中水温升高，则通入的电流与水温升高的是()图2A．恒定直流、小铁锅B．恒定直流、玻璃杯．变化的电流、小铁锅D．变化的电流、玻璃杯答案解析通入恒定直流时，所产生的磁场不变，不会产生感应电流，通入变化的电流，所产生的磁场发生变化，在空间产生感生电场，铁锅是导体，感生电场在导体内产生涡流，电能转化为内能，使水温升高；涡流是由变化的磁场在导体内产生的，所以玻璃杯中的水不会升温．点评涡流是在导体内产生的，而且穿过回路的磁通量必须是变化的，此题能说明电磁炉的原理．2．机场的安检门可以利用涡流探测人身上携带的金属物品，安检门中接有线圈，线圈中通以交变电流，关于其工作原理，以下说法正确的是()A．人身上携带的金属物品会被地磁场磁化，在线圈中产生感应电流B．人体在线圈交变电流产生的磁场中运动，产生感应电动势并在金属物品中产生感应电流．线圈产生的交变磁场会在金属物品中产生交变的感应电流D．金属物品中感应电流产生的交变磁场会在线圈中产生感应电流答案 D解析一般金属物品不一定能被磁化，且地磁场很弱，即使金属被磁化磁性也很弱，作为导体的人体电阻很大，且一般不会与金属物品构成回路，故A、B错误；安检门利用涡流探测金属物品的工作原理是：线圈中交变电流产生交变磁场，使金属物品中产生涡流，故正确；该涡流产生的磁场又会在线圈中产生感应电流，而线圈中交变电流的变化可以被检测，故D项正确．点评金属探测利用了涡流的磁效应．知识点二电磁阻尼3．有一个铜盘，轻轻拨动它，能长时间地绕轴自由转动．如果在转动时把蹄形磁铁的两极放在铜盘边缘，但并不与铜盘接触，如图3所示，铜盘就能在较短时间内停止转动，分析这个现象产生的原因．图3答案见解析解析铜盘转动时如果加上磁场，则在铜盘中产生涡流，磁场对这个涡流的作用力阻碍它的转动，故在较短的时间内铜盘停止转动．点评当导体在磁场中运动时，导体中的感应电流受到安培力的作用阻碍导体运动，即安培力为电磁阻尼的阻力．4 如图4所示，是称为阻尼摆的示意图，在轻质杆上固定一金属薄片，轻质杆可绕上端点为轴在竖直面内转动，一有界磁场垂直于金属薄片所在的平面．使摆从图中实线位置释放，摆很快就会停止摆动；若将摆改成梳齿状，还是从同一位置释放，摆会摆动较长的时间．试定性分析其原因．图4答案见解析解析第一种情况下，阻尼摆进入有界磁场后，在金属薄片中会形成涡流，涡流使金属薄片受安培力的作用，阻碍其相对运动，所以会很快停下；第二种情况下，将金属摆改成梳齿状，阻断了涡流形成的回路，从而减弱了涡流，受到安培力的阻碍会比先前小得多，所以会摆动较长的时间．点评防止电磁阻尼的途径为阻止或减弱涡流的产生．知识点三电磁驱动．如图所示，让一金属圆盘接近磁铁的两极，但不接触，使磁铁转动，圆盘也会跟着转动，这种现象称为“电磁驱动”，请你说明电磁驱动的原理．图答案见解析解析当蹄形磁铁转动时，圆盘上不同位置的磁通量发生变化，因而圆盘中会有涡流形成，该涡流的磁场阻碍磁通量的变化，使圆盘随着磁铁一起转动，但圆盘转动速度比磁铁慢．点评电磁驱动的驱动力是涡流受到的安培力．6．位于光滑水平面的小车上放置一螺线管，一个比螺线管长的条形磁铁沿着螺线管的轴线以初速度v水平穿过，如图6所示，在此过程中()图6A．磁铁做匀速直线运动B．磁铁做减速运动．小车向右做加速运动D．小车先加速后减速答案 B解析磁铁水平穿入螺线管时，管中将产生感应电流，由楞次定律的扩展知产生的相互作用力阻碍磁铁的运动．同理，磁铁穿出时产生的相互作用力也阻碍磁铁的运动，故整个过程中，磁铁做减速运动，选项B是正确的．而对于小车上螺线管说，在此过程中，螺线管受到的安培力都是水平向右，这个安培力使小车向右运动，且一直做加速运动，项对．点评发生电磁驱动现象时，磁场相对导体运动，在导体中产生感应电流，感应电流受到安培力作用而使导体运动起．【方法技巧练】涡流能量问题的处理技巧7．弹簧上端固定，下端悬挂一根磁铁．将磁铁托起到某一高度后放开，磁铁能上下振动较长时间才停下．如图7所示，如果在磁铁下端放个固定的闭合线圈，使磁铁上下振动时穿过它，磁铁就会很快地停下，解释这个现象，并说明此现象中能量转化的情况．图7答案见解析解析当磁铁穿过固定的闭合线圈时，在闭合线圈中产生感应电流，感应电流的磁场会阻碍磁铁向线圈靠近或离开，也就使磁铁振动时除了空气阻力外，还有线圈的磁场力作为阻力，克服阻力需要做的功较多，弹簧振子的机械能损失较快，因而会很快停下．损失的机械能主要转化为电能再转化为内能．方法总结此题中涡流损耗了机械能．。
7 涡轮流、电磁阻尼和电磁驱动-人教版选修3-2教案【第一部分】教学目标1.了解涡轮流的基本原理和工作方式；2.掌握磁阻力和电磁驱动基本概念；3.掌握电磁阻尼和电磁驱动的应用领域和实际应用。
【第二部分】教学重点1.涡轮流的基本原理和工作方式；2.磁阻力和电磁驱动基本概念；3.电磁阻尼和电磁驱动的实际应用。
【第三部分】教学难点1.磁阻力和电磁驱动的应用领域；2.如何在实际应用中有效使用电磁阻尼和电磁驱动。
【第四部分】教学方法1.讲授；2.实验；3.研讨。
【第五部分】教学过程5.1 涡轮流的基本原理和工作方式涡轮流是一种机械传动装置，通过将流体压缩和加速来获取动力。
其主要组件为涡轮和导轮，其中涡轮是一种圆环状的组件，其内部有着弯曲的叶片。
当流体经过涡轮时，叶片会因为受力而旋转，从而转动涡轮。
导轮则被用来控制流体进出的方向。
涡轮流广泛应用于航空、汽车、船舶等领域，具有高效、小体积等特点，能够大大提高机械传动效率。
5.2 磁阻力和电磁驱动基本概念磁阻力是指在磁场中，由于物体的运动而产生的磁学现象。
当物体移动时，它会与磁场发生相互作用，从而产生磁阻力。
磁阻力通常用于制动器、降噪装置等领域的设计中。
电磁驱动是利用磁场产生的力来驱动物体运动的一种技术。
电磁驱动有着高效、精度高等优点，被广泛应用于机器人、航空、汽车等领域。
5.3 电磁阻尼和电磁驱动的实际应用电磁阻尼和电磁驱动是现代机械工程中的重要技术，应用范围涵盖自动化、航空航天、汽车、机器人等多个领域。
其中，电磁阻尼主要应用于车辆制动器、振动降噪系统等领域；电磁驱动则被广泛应用于机器人、卫星姿态控制系统、医疗仪器等领域。
【第六部分】实验6.1 实验目的通过实验，让学生了解涡轮流的工作原理和电磁阻尼、电磁驱动的基本概念，并能够在实验中掌握使用其原理制造机械传动装置的方法。
6.2 实验步骤1.搭建涡轮流实验装置，将流体注入涡轮流中；2.熟悉磁阻力和电磁驱动的基本概念，并将其应用于制动器实验；3.实现通过电磁驱动驱动涡轮流的运转。

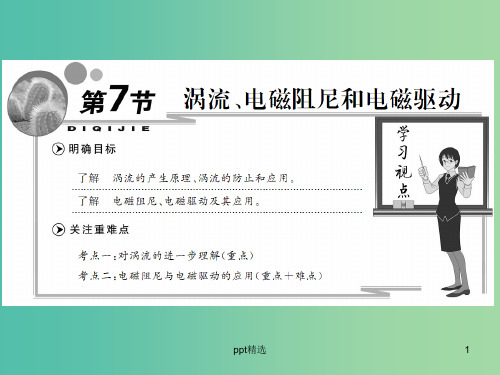

第7节涡流、电磁阻尼和电磁驱动1.线圈中的电流变化时，线圈附近的导体中会产生涡流，涡流会产生热量，因此在日常生活中，既要防止有害涡流，又要利用有益涡流。
2．导体在磁场中运动，感应电流会使导体受到安培力阻碍其运动，即为电磁阻尼。
3．磁场运动时，在磁场中的导体内会产生感应电流，使导体受到安培力的作用而运动起来，即为电磁驱动。
一、涡流1．定义由于电磁感应，在导体中产生的像水中旋涡样的感应电流。
2．特点若金属的电阻率小，涡流往往很强，产生的热量很多。
3．应用(1)涡流热效应：如真空冶炼炉、电磁炉(图471)。
图471(2)涡流磁效应：如探雷器、安检门。
4．防止电动机、变压器等设备中应防止铁芯中涡流过大而导致浪费能量，损坏电器。
(1)途径一：增大铁芯材料的电阻率。
(2)途径二：用相互绝缘的硅钢片叠成的铁芯代替整个硅钢铁芯。
二、电磁阻尼和电磁驱动1．电磁阻尼(1)概念：当导体在磁场中运动时，感应电流会使导体受到安培力，安培力的方向总是阻碍导体运动的现象。
(2)应用：磁电式仪表中利用电磁阻尼使指针迅速停止到某位置，便于读数。
2．电磁驱动(1)概念：磁场相对导体转动时，导体中产生感应电流，感应电流使导体受到安培力的作用，安培力使导体运动起来的现象。
(2)应用：交流感应电动机。
1．自主思考——判一判(1)涡流也是一种感应电流。
(√)(2)导体中有涡流时，导体本身会产热。
(√)(3)利用涡流制成的探雷器可以探出“石雷”。
(×)(4)电磁阻尼和电磁驱动均遵循楞次定律。
(√)(5)电磁阻尼发生的过程中，存在机械能向内能的转化。
(√)(6)电磁驱动时，被驱动的导体中有感应电流。
(√)2．合作探究——议一议(1)块状金属在匀强磁场中运动时，能否产生涡流？提示：不能。
块状金属在匀强磁场中运动时，穿过金属块的磁通量不变，所以金属块中不产生涡流。
(2)利用涡流加热时，为什么使用高频交流电源？提示：涡流就是感应电流，使用高频交流电源，能产生高频变化的磁场，磁场中导体内的磁通量的变化更迅速，产生的感应电流更大，加热效果更好。
(3)电磁灶的原理是什么？提示：电磁灶是利用涡流原理制成的。
它利用交变电流通过线圈产生交变磁场，从而在铁质锅的底部产生无数强大的小涡流，使锅体迅速发热，然后加热锅内的食物。
对涡流的理解及应用本质电磁感应现象条件穿过金属块的磁通量发生变化，并且金属块本身可自行构成闭合回路特点整个导体回路的电阻一般很小，感应电流很大产生 (1)块状金属放在变化的磁场中(2)块状金属进出磁场或在非匀强磁场中运动1.光滑曲面与竖直平面的交线是抛物线，如图472所示，抛物线的方程为y ＝x 2，其下半部处在一个水平方向的匀强磁场中，磁场的上边界是y ＝a 的直线(如图中的虚线所示)。
一个小金属块从抛物线上y ＝b (b >a )处以速度v 沿抛物线下滑，假设曲面足够长，则金属块在曲面上滑动的过程中产生的焦耳热总量是( )图472A ．mgb B.12mv 2C ．mg (b －a )D ．mg (b －a )＋12mv 2解析：选D 由初状态到末状态(金属块在磁场区域内往复运动)能量守恒。
初状态机械能E 1＝mgb ＋12mv 2末状态机械能E 2＝mga焦耳热Q ＝E 1－E 2＝mg (b －a )＋12mv 2。
2. (多选)高频焊接原理示意图，如图473所示，线圈通以高频交流电，金属工件的焊缝中就产生大量焦耳热，将焊缝熔化焊接，要使焊接处产生的热量较大可采用( )图473A ．增大交变电流的电压B ．增大交变电流的频率C ．增大焊接缝的接触电阻D ．减小焊接缝的接触电阻解析：选ABC 增大交变电流的电压和交变电流的频率均可使电流的变化率增大，由E ＝n ΔΦΔt 知，感应电动势和涡流均增大，焊接处的发热功率增大，若增大焊接缝的接触电阻，则焊接处的电压、功率分配就越大，产生的热量就会越大，故A 、B 、C 均正确，D 错误。
3. (多选)如图474所示是冶炼金属的感应炉的示意图。
高频感应炉中装有待冶炼的金属，当线圈中通有电流时，通过产生涡流来熔化金属。
以下关于高频感应炉的说法中正确的是()图474A．高频感应炉的线圈中必须通有变化的电流，才会产生涡流B．高频感应炉的线圈中通有恒定的电流，也可以产生涡流C．高频感应炉是利用线圈中的电流产生的焦耳热使金属熔化的D．高频感应炉是利用炉内金属中的涡流的热效应使金属熔化的解析：选AD 高频感应炉是在线圈中通入交流电，在炉内的金属中产生涡流，涡流产生的热量使金属熔化，交流电的频率越高，产生的热量越多，故A、D正确，B、C错误。
电磁阻尼与电磁驱动的理解电磁阻尼电磁驱动不同点成因由导体在磁场中运动形成由磁场运动形成效果安培力的方向与导体运动方向相反，为阻力安培力的方向与导体运动方向相同，为动力能量转化导体克服安培力做功，其他形式的能转化为电能，最终转化为内能磁场能转化为电能，通过安培力做功，电能转化为导体的机械能相同点两者都是电磁感应现象，导体受到的安培力都是阻碍导体与磁场的相对运动[典例] (多选)位于光滑水平面的小车上水平固定一螺线管，一个比螺线管长的条形磁铁沿着螺线管的轴线以初速度v0穿入螺线管，并最终穿出，如图475所示，在此过程中( )图475A．磁铁做匀速直线运动B．磁铁做减速运动C．小车向右做加速运动D．小车先加速后减速[审题指导](1)“光滑水平面”说明小车运动中不受摩擦力作用。
(2)磁铁穿过螺线管说明磁铁相对螺线管运动，属于电磁驱动现象。
[解析] 磁铁水平穿入螺线管时，螺线管中将产生感应电流，由楞次定律可知产生的感应电流将阻碍磁铁的运动；同理，磁铁穿出时，由楞次定律可知产生的感应电流将阻碍磁铁的运动，故整个过程中，磁铁做减速运动，选项A错误，B正确。
对于小车上的螺线管来说，螺线管受到的安培力方向始终为水平向右，这个安培力使螺线管和小车向右运动，且一直做加速运动，选项C正确，D错误。
[答案] BC应用楞次定律及其推广含义可以快速求解电磁阻尼和电磁驱动类问题。
1.如图476所示，蹄形磁铁和矩形线圈均可绕竖直轴OO′转动。
从上向下看，当磁铁逆时针转动时，则( )图476A．线圈将逆时针转动，转速与磁铁相同B．线圈将逆时针转动，转速比磁铁大C．线圈转动时将产生感应电流D．线圈转动时感应电流的方向始终是abcda解析：选C 本题考查电磁驱动和楞次定律。
当磁铁逆时针转动时，相当于磁铁不动而线圈顺时针旋转切割磁感线，线圈中产生感应电流，故C对；当线圈相对磁铁转过90°时电流方向不再是abcda，D错；由楞次定律的推广含义可知，线圈将与磁极同向转动，但转动的角速度一定小于磁铁转动的角速度。
如两者的角速度相同，磁感线与线圈处于相对静止，线圈不切割磁感线，无感应电流产生，故A、B错。
2.如图477所示，条形磁铁用细线悬挂在O点。
O点正下方固定一个水平放置的铝线圈。
让磁铁在竖直面内摆动，下列说法中正确的是( )图477A．磁铁左右摆动一次，线圈内感应电流的方向改变2次B．磁铁始终受到感应电流磁场的斥力作用C．磁铁所受到的感应电流对它的作用力始终是阻力D．磁铁所受到的感应电流对它的作用力有时是阻力有时是动力解析：选C 磁铁向下摆动时，根据楞次定律，线圈中产生逆时针方向感应电流(从上面看)，并且磁铁受到感应电流对它的作用力为阻力，阻碍它靠近；磁铁向上摆动时，根据楞次定律，线圈中产生顺时针方向感应电流(从上面看)，磁场受感应电流对它的作用力仍为阻力，阻碍它远离，所以磁铁在左右摆动一次过程中，电流方向改变3次，感应电流对它的作用力始终是阻力，只有C项正确。
3.如图478所示，弹簧上端固定，下端挂一只条形磁铁，使磁铁上下振动，磁铁的振动幅度不变。
若在振动过程中把线圈靠近磁铁，如图所示，观察磁铁的振幅将会发现( )图478A．S闭合时振幅逐渐减小，S断开时振幅不变B．S闭合时振幅逐渐增大，S断开时振幅不变C．S闭合或断开，振幅变化相同D．S闭合或断开，振幅都不发生变化解析：选A S断开时，磁铁振动穿过线圈的磁通量发生变化，线圈中无感应电流，振幅不变；S闭合时线圈中有感应电流，磁铁的机械能越来越少，振幅逐渐减小，选项A正确。
1．下列做法中可能产生涡流的是( )A．把金属块放在匀强磁场中B．让金属块在匀强磁场中做匀速运动C．让金属块在匀强磁场中做变速运动D．把金属块放在变化的磁场中解析：选D 涡流就是整个金属块中产生的感应电流，所以产生涡流的条件就是在金属块中产生感应电流的条件，即穿过金属块的磁通量发生变化。
而A、B、C中磁通量不变化，所以A、B、C错误，把金属块放在变化的磁场中时，穿过金属块的磁通量发生了变化，有涡流产生，所以D正确。
2．(多选)变压器的铁芯是利用薄硅钢片叠压而成，而不采用一整块硅钢，这是为了( )A．增大涡流，提高变压器的效率B．减小涡流，提高变压器的效率C．增大涡流，减小铁芯的发热量D．减小涡流，减小铁芯的发热量解析：选BD 涡流的主要效应之一就是发热，而变压器的铁芯发热，是我们不希望出现的。
所以不采用整块硅钢，而采用薄硅钢片叠压在一起，目的就是减小涡流，从而减小铁芯的发热量，进而提高变压器的效率。
故B、D正确。
3．目前金属探测器已经广泛应用于各种安检、高考及一些重要场所，关于金属探测器的下列有关论述中正确的是( )A．金属探测器可用于月饼生产中，用来防止细小的金属颗粒混入月饼馅中B．金属探测器能帮助医生探测儿童吞食或扎到手脚中的金属物，是因为探测器的线圈中能产生涡流C．使用金属探测器时，应该让探测器静止不动，探测效果会更好D．能利用金属探测器检测考生是否携带手机等违禁物品，是因为探测器的线圈中通有直流电解析：选A 金属探测器是通过其通有交流电的探测线圈，会在被探测的金属中激起涡流，反射回探测线圈，从而改变原交流电的大小，起到探测作用。
当探测器相对于被测金属发生移动时，探测器的线圈中的交流电产生的磁场相对变化较快，在金属中产生的涡流会更强，检测效果更好。
故A正确。
4. (多选)一块铜片置于如图1所示的磁场中，如果用力把这块铜片从磁场中拉出或把它进一步推入，在这两个过程中有关磁场对铜片的作用力，下列叙述正确的是( )图1A．拉出时受到阻力B．推入时受到阻力C．拉出时不受磁场力D．推入时不受磁场力解析：选AB 铜片无论被拉出还是被推入，由于电磁感应，铜片中都会产生感应电流，所受安培力阻碍相对运动，产生电磁阻尼效果，所以A、B正确。
