猪场漏缝地板有哪几种
对漏缝地板的其要求：耐腐蚀、不变形、表面平、不滑，导热性小，坚固耐用，漏粪效果好，易冲洗消毒。
地板缝隙宽度必须适合各种窗帘猪龄猪的行走站立、不卡猪蹄。
常用的漏缝地板
水泥混凝土板块，钢筋编织网、焊接网等金属编织网地板，复合材料地板以及铸铁、陶瓷地板等。
(一)水泥混凝土漏缝地砖
水泥混凝土漏缝地板在配种妊娠舍和细穗肥育应用最为常见，可作成板状或条状。
这种地板成本低、牢固耐用，但对制造工艺要求严格，水泥标号必须符合设计图纸要求。
(二)铸铁漏缝地板
金属漏缝地板可以用金属条排列焊接而成，也可用金属条编织成网状。
由于裂缝占的比例较大，粪尿下落顺畅，缝隙不易堵塞，不会打滑，栏内清洁、干燥，在集约化养猪生产中普遍采用。
(三)塑料漏缝地板
塑料漏缝玻璃窗采用工程塑料模压而成，拆装方便，质量轻，耐腐蚀，牢固耐用，较混凝土、金属和石板地面燥热，但容易打滑，体重大的猪突击不稳，适用于小猪保育栏地面或产仔哺乳栏小猪活动区地面。
(四)调温地板，地暖——水暖，电暖
调温地板是以换热器为骨架、用水泥基材料浇筑而成的便于移动和运输的平板，设有进水口和出水口自来水管与供水管道连接。
(五)BMC复合漏粪板
漏粪板主要主要包括采用甘氨酸树脂、低收缩剂等抬升各种纤维材料配合螺纹钢筋骨架压制而成的新型漏粪板。
具有高强度、不伤奶头、不伤猪蹄、不吸水、耐酸腐蚀、不老化、不粘粪、易清洗、无需横梁、重量轻运输方便等特点。
养猪场漏缝地板怎么选。
猪场水泥漏粪板安装施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!猪场水泥漏粪板安装施工工艺流程猪场水泥漏粪板是猪舍中常用的一种设备，安装施工需要注意以下几个阶段流程。
六、漏缝地面-免冲洗-减排放环保养猪工程1 工程简介1.1 定义漏缝地面、免冲洗、减排放养猪工程就是在新建或改建的猪栏专门铺设一层铸铁或水泥漏缝地面，配套专门沟渠管道，猪只排出粪尿后，采用尽量多的人工干清粪，剩余的粪便由猪脚踩踏经漏缝地面掉入漏缝板地下沟渠，不用水冲洗猪栏，待漏缝板地下沟渠积蓄一定量的粪尿时，打开活塞，猪粪尿经管道流入有顶棚的大容量储粪池。
也可以通过人工捡粪或机械刮粪将粪便清除。
集中的粪尿或自然发酵，或固液分离进入沼气发酵系统。
发酵后的猪粪和沼渣最终还是通过种养结合，加以转化利用。
此工程免除了用水冲洗猪栏的传统工艺，大大减少了猪场的用水，进一步减少猪场70%以上的污水排量，很大程度上缓解了环保压力，真正达到养猪节能、减排的环保目的。
1.2 工程适用范围及条件该工程适用于各种新建或改建后的自繁自养猪场，这些猪场需配套相应面积的山林、果园、草地、菜地、农田或与拥有相应面积的种植户签订了猪粪尿使用合同进行粪尿消纳。
以下是不同规模猪场配套消纳猪粪尿的种植园面积参考表。
表1 不同规模猪场配套消纳猪粪尿的种植园面积（单位：亩）1.3 工程特点1.3.1 节约用水70%以上，大大减少污水排量，缓解环保压力；1.3.2 免冲洗猪栏，大大节省劳动力；1.3.3 猪群没有直接接触猪粪尿，干燥、卫生，利于疾病控制，实现养猪安全、健康、环保。
1.4 工程模式1.4.1 全漏缝地面深坑式尿泡粪建筑模式此模式是在新建或改建的猪栏专门铺设一层铸铁或水泥漏缝地面，配套的1.5m-2.5m深的沟渠管道，不用水冲洗猪栏，猪舍的粪便主要由猪脚踩踏进入漏缝板地下沟渠，剩余的粪便通过人工清除，并将干捡的猪粪集中堆放在储粪池。
待漏缝板地下沟渠积蓄一定量的粪（尿）时，将专门设臵的活塞式PVC管道的活塞打开，猪粪尿则会经专门管道流入有顶棚的大容量储粪池。
待自然或微生物发酵，或采用小规模的尿泡粪模式，就是在刮粪的基础上将两头通道堵住，不让粪尿流出。

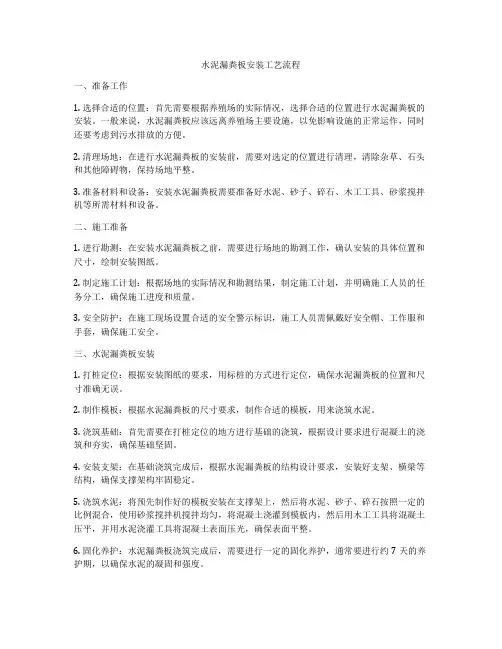

水泥漏粪板安装工艺流程
1. 准备工作
- 测量牲畜粪便池的尺寸,根据尺寸选择合适尺寸的水泥漏粪板。
- 准备好必需的工具,如铲子、锹等。
- 清理粪便池表面,去除杂物。
2. 基础工程
- 在粪便池底部铺垫一层厚度约10厘米的碎石或卵石,并压实夯打。
- 在碎石层上浇筑一层10厘米厚的水泥混凝土底基层,并使其自然凝固硬化。
3. 漏粪板安装
- 将水泥漏粪板依次码放在底基层上,使其错缝紧密相连。
- 将相邻漏粪板之间的缝隙用水泥砂浆或防水胶粘合牢固。
- 检查板缝是否密合,确保粪便能顺畅流入池底。
4. 池壁建造
- 在漏粪板周围砌筑水泥砂浆砖或浇筑混凝土池壁,墙高可根据需求设置。
- 池壁内抹面层并刷防水涂料,增强防渗性。
5. 防护设施
- 在池壁顶部加装护栏或挡板,防止牲畜跌入粪池。
- 池底可开设排污管道或储存池,便于粪污排放和利用。
6. 检查维护
- 定期检查漏粪板和池壁是否有破损老化等情况,及时维修。
- 保持漏粪板干净,增强板孔通透性。
按照上述流程安装水泥漏粪板,可以合理收集牲畜粪便,方便后续肥料利用或无害化处理,有利于农场环境卫生和粪污资源化利用。
实拍：自制猪舍水泥漏粪板，省钱又耐用！
养猪人自己动手打造猪舍水泥漏粪板！养猪实用又省钱！
自己买的5mm的钢筋，每米5毛，下料，焊接每张3分钟左右，（焊好一张，不要动，当做摸具往上放就可以，省事，每张大约8元）。
把摸具放在震动平台上，1步倒上约厚1公分的水泥（水泥是1.3.3，也就说100斤沉的漏粪板10斤左右水泥，其他的石子和沙子，水泥不要太湿，抓起一把似能捏蛋就可以，）震动10秒（或每个角放入1公分的石子），2步放入钢筋3步倒满水泥抹平，这里需要注意似满似不满，因为满了震动的水泥浆会跑调，震动出浆就可以。
所料模具
钢架
模具
水泥漏粪板
自己动手好养猪！。
养猪场漏粪砼地板制作工艺一、原材料和混凝土配比1、原材料的选择：选用中沙（河沙），青石碎石粒径1-3cm，水泥选用42.5普通硅酸盐水泥，外加剂：用早强剂和减水剂，钢筋：直径：10和直径12的螺纹钢筋，等级：3级钢2、混凝土的搅拌，按C45的强度等级拌制，每立方的材料配比：水泥466KG,水：154KG，沙：713KG，碎石：1111KG，早强剂和减水剂各200ml。
3、搅拌的时间：7-8分钟，塌落度要求：小于30mm二、制作工艺1、模具的清理：用钢披将模具上所有残留物质清理，然后用手摸钢刷把整个模具的内部打磨一次，再次清理模具，然后将模具两端拼接完整，将螺栓拧紧。
2、在模具内喷涂机油，要求喷涂时要覆盖整个模具，并且要均匀喷涂。
3、将做好的钢筋网放入模具中。
4、将拌制好的混凝土倒入模具中，用铁铲、锄头等工具将混凝土铺平，将多余的混凝土去掉。
5、使用平板振动器振动，要求来回振动4次。
6、振动后使用坯刀或者钢坯再次将混凝土表面磨平。
夏天会出现混凝土凝结过快，来不及抹平，需要用水喷淋混凝土表面后进行抹平。
7、抹平后做表面拉毛。
拉毛使用排笔（粗）。
如果要做倒圆角时，先用圆角工具做好圆角处理，然后再做表面拉毛处理。
8、做好表面拉毛后，在模具的四个角插入钢坯，以便确保脱模板块的四角不受损坏。
9、用塑料膜覆盖模具，根据天气的情况，把握覆盖的时间，30分钟到60分钟不等。
10、混凝土保留24小时后拆模，移动板块。
三、板块脱模、移动板块、堆放1、制作完成24后拆模，移动至保养场地。
2、脱模时首先将模具两端拆除以便移动板块。
3、拆除两端后，叉车就位，方木条就位，叉车配备吊起板块工具，将吊起工具夹住板块的两端，慢慢把叉车臂举起使模具离开地板约10cm，人工敲打模具，使模具脱落。
模具脱落后先将板块慢慢放在预备好的方木条上面，待搬运。
4、堆放要求：方木条的放置位置：从两侧向内量取60cm，方木条规格：124cm×10cm×10cm（长*宽*高）。
母猪用漏粪地板母猪用漏粪地板制作方法：水泥漏缝板制作流程（根据实际条件，建议使用方法1）方法1：拌和两种混凝土《细料、粗料》分两次装模制作效果比较好：细料也叫底料“配比”（水泥42.5R）水泥1 沙子2 ，光亮剂，用量为水泥重量的4-5%加水适量。
搅拌15-20分钟至黏糊状，装模震动5秒钟左右、底料的厚度大约5-8mm，然后停放10-20分钟后、放入预制好的直径为2-4mm的钢筋或者铁丝横竖每空1根。
钢筋放入深度3-3.5mm。
在装粗料、粗料的‘配比’大约是水泥1 沙子2 石子2-2.5不要太稀。
震动5-10秒钟摸平、放入室内盖上塑料布养护2-3天、2-3天后到室外上午9点后脱模最为适合。
方法2：拌和一种混凝土两次装模制作也可：配比（水泥42.5R）水泥 1 沙子 2 石子2-2.5 。
光亮剂，用量为水泥重量的3-4%。
搅拌5-10分钟不要太稀，装模混凝土料的厚度大约5-8mm震动5秒钟左右，然后放入预制好的直径为2-4mm的钢筋或者铁丝横竖每空1根。
钢筋放入深度3-3.5mm。
再次装模混凝土震动5-10秒钟摸平、室内盖上塑布养护2-3天、2-3后到室外上午9点后脱模最为适合。
方法3：拌和一种混凝土两次装模制作-----不用光亮剂：塑料模具上擦隔离剂或者擦机油（水泥42.5R）水泥1 沙子2 石子2-3搅拌5-10分钟不要太稀，装模混凝土料的厚度大约5-8mm震动5秒钟左右，然后放入预制好的直径为2-4mm的钢筋或者铁丝横竖每空1根。
钢筋放入深度3-3.5mm。
再次装模混凝土震动5-10秒钟摸平、室内盖上塑布养护2-3天、2-3天后到室外上午9点后脱模最为适合。
方法：4 用硅酸铝快硬水泥42.5R、一天可脱两次模、生产两块漏粪板（操作方法同上）以上方法仅供参考（可任意调整水泥用量）。
脱模注意事项：方法1：建议室外上午9点后脱模最为适合。
方法2：可在地方放一个废轮胎，两个人抬着模具的两头，轻轻一扣即可脱模。
登录公司官网查询产品详情养猪漏粪板养猪漏粪板制作方法：水泥漏缝板制作流程（根据实际条件，建议使用方法1）方法1：拌和两种混凝土《细料、粗料》分两次装模制作效果比较好：细料也叫底料“配比”（水泥42.5R）水泥1 沙子2 ，光亮剂，用量为水泥重量的4-5%加水适量。
搅拌15-20分钟至黏糊状，装模震动5秒钟左右、底料的厚度大约5-8mm，然后停放10-20分钟后、放入预制好的直径为2-4mm的钢筋或者铁丝横竖每空1根。
钢筋放入深度3-3.5mm。
在装粗料、粗料的‘配比’大约是水泥1 沙子2 石子2-2.5不要太稀。
震动5-10秒钟摸平、放入室内盖上塑料布养护2-3天、2-3天后到室外上午9点后脱模最为适合。
方法2：拌和一种混凝土两次装模制作也可：配比（水泥42.5R）水泥 1 沙子 2 石子2-2.5 。
光亮剂，用量为水泥重量的3-4%。
搅拌5-10分钟不要太稀，装模混凝土料的厚度大约5-8mm震动5秒钟左右，然后放入预制好的直径为2-4mm的钢登录公司官网查询产品详情筋或者铁丝横竖每空1根。
钢筋放入深度3-3.5mm。
再次装模混凝土震动5-10秒钟摸平、室内盖上塑布养护2-3天、2-3后到室外上午9点后脱模最为适合。
方法3：拌和一种混凝土两次装模制作-----不用光亮剂：塑料模具上擦隔离剂或者擦机油（水泥42.5R）水泥1 沙子2 石子2-3搅拌5-10分钟不要太稀，装模混凝土料的厚度大约5-8mm震动5秒钟左右，然后放入预制好的直径为2-4mm的钢筋或者铁丝横竖每空1根。
钢筋放入深度3-3.5mm。
再次装模混凝土震动5-10秒钟摸平、室内盖上塑布养护2-3天、2-3天后到室外上午9点后脱模最为适合。
方法：4 用硅酸铝快硬水泥42.5R、一天可脱两次模、生产两块漏粪板（操作方法同上）以上方法仅供参考（可任意调整水泥用量）。
脱模注意事项：方法1：建议室外上午9点后脱模最为适合。
方法2：可在地方放一个废轮胎，两个人抬着模具的两头，轻轻一扣即可脱模。
这页显示如何制作猪舍内混凝结构和漏缝地板。
同样的方法可以在农场或者小规模养殖场倒制预制板或格，大规模生产得使用钢板代替木头制版。
制作劣质或者负荷低的混泥土条板可能产生压力过大而断裂。
首先，表面上看上去没有损害，然而可能因为粪便具有高度腐蚀性而使钢筋裸露。
若干年后，铁锈引起混泥土从钢筋上掉落，裸露的部分就引起条板断裂。
为了预防该事件的发生，混泥土必须高质量，漏缝条必须精密的设计，让足够的混泥土覆盖整个钢筋。
负荷：加拿大农场建筑标准制定槽式地板设计成恒载的钢筋混泥土（2.4T/m3）条板去承载任何育种猪（2.5KN/m）或者饲喂猪（1.5 KN/m）。
漏粪板条规格和漏粪板条模具的选择漏粪板条规格和漏粪板条模具的选择可参考表格1及表格2，包括不同漏缝槽宽度该选用何种规格的钢筋来强化。
用35Mpa 混泥土和400Mpa（等级400）钢筋，表格中也指出了钢筋的界限（切力，弯曲、偏转）决定了板条的长度，极限偏转在延伸1/360.表格给出了在限制因素（切力，弯曲、偏转）下，混泥土漏缝板的最大负荷。
USING THE DESIGN TABLES 设计表格的使用举列1：选择适合母猪、公猪的漏缝板规格，条板设计为2400mm(8ft)的跨度。
用表格1选择条板，条板截面和强化铺设至少2 400mm(8ft)跨度。
一个建议如果选择条板厚度150mm（6in）,100mm宽（4in）,底部宽度75mm（3in）,底部钢筋15米和顶部10米钢筋。
没必要每一个条板顶部都现浇。
单板条制作和整块漏缝板制作良好的工艺和施工程序对于建立耐久的条板非常必要，好的铸造将缓解和减少可能使建设失误。
条板可以在工厂内制作，也可以用移动的钢材或木材原地浇筑。
（）浇筑有很多的优点，消除漏缝板的装卸。
漏缝板间距（T型在两端形）比较稳定不容易滑动。
根据漏缝地板的需要量来调整模具的使用数量。
不像单板条一样，需要板条的顶部加强。
通过在板条中间加入金属片，将板条分成单独条板，没有必要顶部加固，条板浇筑能，如果只是底部进行加强的条板，在以后任何时候需要抬起条板时，需要从中部抬起，而不能从末端抬起。
条板网格包括中间和两端的条板。
步骤1和2是模具的细节部分和铸造成型系统，这种成型模具能底部为18.5毫米（3/4英寸）的胶合板，间隔用打磨光滑的木板分割及最终浇筑成型。
模具格子不能超过6个板条宽，因为它们要在一段时间后取出。
对于这种板条和板式网，将条板固定在准确的地方。
如果钢筋不在中间水平支撑，钢筋到表面混凝土的垂直距离少于35毫米（13 /8英寸），或者当倾倒混泥土的时候模具被移动，将会造成漏缝地板使用时间和强度下降。
底部为弯曲的钢筋两端向上增加与混凝土结合。
安置前混泥土模具抹油，以便以后取出模具更加容易，防止漏缝板制备时混凝土断裂，建议使用非洗涤剂机油而非机油，因为它包涵的污垢可能破坏成型。
混凝土请参阅表3中的水泥，骨料和水混合的比例达到所需混凝土强度35MPa。
混合物中的水应用干净可饮用的水，而没有特别的气味、味道。
聚合物（沙、石）必需质量好，约占75％的混凝土量，混合物应该坚硬、无淤泥和有机物质，以便它能与水泥达到很好的结合，混合物尺寸没有固定的标准，20毫米（¾英寸）下石头及西沙均可。
水泥可选用10号水泥（标准），一般的水泥就适合建造。
水泥及沙石的混合比例如表3；如此形成的结构足够抗撞和抗震（既非液体，也不干，易碎），填满之后立即用木材覆盖其表面。
填充混凝土30到45分种后，为了得到标准的光洁度又一次加工表面，以适合生长猪、育肥猪、公猪及母猪生长需要。
木头浮漆粗糙面适合仔猪生长；如果这些用做母猪分娩，特别是仔猪哺乳区域，用镁板平滑表面更好。
顶部边缘磨边，防止以后边缘破碎，扩大条板缝宽度，卡住脚趾，造成严重的损失。
也可以等到混泥土硬化形成条状边缘，打磨顶部边缘形成铅笔大小。
水和水泥产生化学反应使混泥土变硬和耐用。
所以，混泥土倾倒后一个星期内应保持湿润，可通过覆盖塑料布或湿稻草或经常洒水来防止蒸发以保持湿润。
气温较高（20℃或以上），可在72小时后剥离模具，但是7天时间内不应装载。
如果是一个高早强水泥类（30型），24小时可成型并剥离，在3天后可以装载。
剥离模具后，至少一周内应保持混凝土板条的潮湿。
CAST-IN-PLACE CONCRETE SLOTTED FLOORS FOR SWINE猪舍漏缝地板铸造与安置4英尺x 10英尺表1 单个板条最大跨度及最大集中负荷（以母猪、公猪(225公斤)和育肥猪(100公斤)为例）*slat length and concentrated load (self-feeder, etc.) limited by deflection; all other cases limited by shear板条的长度和集中负荷度受限于绕度，所有其他案例则受限于剪力。
Slat(板条)Concrete compressivestrength（混凝土抗压强度）Steel yieldstrength （钢材 强度）Maximum slat span（板条最大长度）Maximumconcentratedload（最大集中负荷）Depth （深度）HTop width（顶宽） BBottom width（底宽）bSows&boarsup to 225kg（母猪或公猪，重约225公斤）Feeder pigs up tu 100kg（育肥猪，重约100公斤）mm (in.) mm (in.) mm (in.) MPa MPa mm (ft) mm (ft) N (lb) 100 4 100 4 75 3 35 400 1200 4 2100 7 1700 380 125 5 “ “ “ “ “ “ 1800 6 270092300520 150 6 “ “ “ “ “ “ 2400 8 3000 10 3000 675 100 4 150 6 125 5 35 400 2100 7 2700 9* 2400540200 8 175 7 “ “ 2400 8* 3000 10* 2500 560* 125 5 150 6 125 5 35 400 2100 9*3000 10* 3400 760*200 8 175 7 “ “ 2400 10* 3000 10* 4400 1000* 150 6 150 6 125 5 35 400 2100 10* 3000 10* 4900 1100*20081757““240010* 3000 10* 5900 1300*板条模具的最大跨度或者及最大集中负荷（（以母猪、公猪(225公斤)和育肥猪(100公斤)为例）Slat(板条)Concrete compressive strength （混凝土抗压强度）Steelyieldstrength（钢材韧度）Maximum slat span（板条最大跨度）Maximumconcentratedload（最大集中负荷）Depth （深度）HTopwidth（顶宽）BBottomwidth（底宽）bSows&boarsup to 225kg（母猪或公猪，重约225公斤）Feederpigs up tu100kg（育肥猪，重约100公斤）mm (in.) mm (in.) mm (in.) MPa MPa mm (ft) mm (ft) N (lb) 100 4 100 4 75 3 35 400 1500 5 2100 7* 1800 400 125 5 ““““““2100 7 2700 9* 2500 560 150 6 ““““““2700 9 3000 10* 3200 700 100 4 150 6 125 5 35 400 2100 7 2700 9* 2400 540 200 8 175 7 ““2400 8* 3000 10* 2500 560* 125 5 150 6 125 5 35 400 2700 9* 3000 10* 3400 760* 200 8 175 7 ““3000 10* 3000 10* 4400 1000* 150 6 150 6 125 5 35 400 3000 10* 3000 10*4900 1100* 200 8 175 7 ““3000 10* 3000 10* 5900 1300*推荐倒制石板条和漏缝板的混凝土使用40公斤（88磅）/包的水泥a 潮湿的沙子放于手掌中握紧，将会散落。
b 湿沙子放于手掌中捏成球形，但不会将手弄湿。
c 非常湿的沙子可能刚刚受雨或刚吸水。
d 沙子的粒度是6mm(1/4in.)e 石砾的粒度是20mm(3/4in.) 增加混凝土中水的比例，将会降低水泥的力度与耐久性，使用拭拌台调节比例而不是改变灰水比。
TABLE 4 SLOT WIDTH FOR DIFFERENT ANIMAL SIZES不同阶段猪只对应的槽的宽度Slot width (漏缝的宽度) mm(in.) Growers (20 to 50kg)(45 to 110lb)育成猪（20-50公斤）（45-110磅） 22 (7/8) Finishers (50 to 100kg)(110 to 220lb) 育肥猪（50-110公斤）110-220磅） 25 (1) Sows and boars 25-32(1-11/4)Water to add when sand is : 不同沙的加水量 Aggregate 集料Approximate Yield近似屈服点Dry（干燥）Damp a （潮湿）Wet b （湿）Very wet c（非常湿）Sand d（沙粒） Gravel e （石砾） L (gal) L (gal) L (gal) L (gal) L (cuft)L(cu ft)L(cuft) 16 (3 1/2） 15 （ 3 1/4） 12 1/2 (2 3/4) 11 (2 1/2) 50 (13/4)57 (2) 88(3.1)Step 1 Build Pairs of forms 步骤1，建立模具1. 板式网格模具（两个为一套），18.5毫米（3 / 4英寸）胶合板，长度L 为横梁跨度的1 /2（见步骤3）再减去10毫米（3 / 8英寸）的，见表1或2最大跨度。
2. 将木条用锯子按规格成型并打磨。
根据表1至2来选择条板宽度B高度H和底部宽度b。
根据表4中推荐的肥育猪、母猪和公猪建议值来选择漏缝宽度。
3. 用二排型号为8 × 2 1 / 2英寸螺丝从底部加固条板间隔，螺钉间距为200毫米（8英寸）。
4.如果模具是用在工厂内预制单条板，用20个标准厚度的镀锌板在条板末端插入，从而制作为单条板。
