光敏二极管

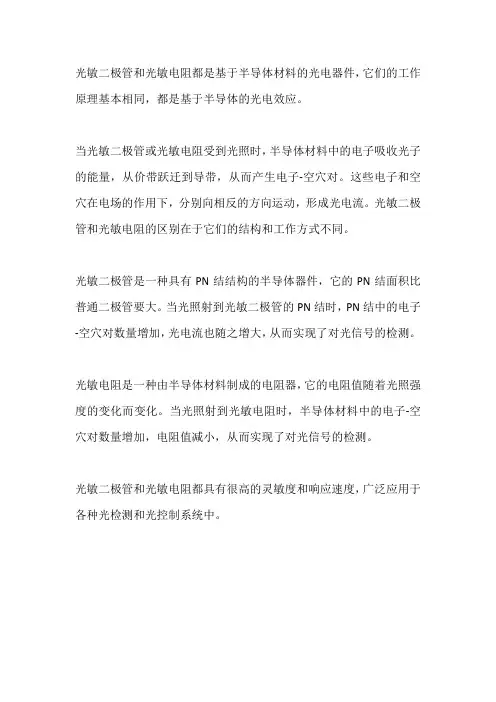

光敏二极管和光敏电阻都是基于半导体材料的光电器件，它们的工作原理基本相同，都是基于半导体的光电效应。

当光敏二极管或光敏电阻受到光照时，半导体材料中的电子吸收光子的能量，从价带跃迁到导带，从而产生电子-空穴对。

这些电子和空穴在电场的作用下，分别向相反的方向运动，形成光电流。

光敏二极管和光敏电阻的区别在于它们的结构和工作方式不同。

光敏二极管是一种具有PN结结构的半导体器件，它的PN结面积比普通二极管要大。

当光照射到光敏二极管的PN结时，PN结中的电子-空穴对数量增加，光电流也随之增大，从而实现了对光信号的检测。

光敏电阻是一种由半导体材料制成的电阻器，它的电阻值随着光照强度的变化而变化。

当光照射到光敏电阻时，半导体材料中的电子-空穴对数量增加，电阻值减小，从而实现了对光信号的检测。

光敏二极管和光敏电阻都具有很高的灵敏度和响应速度，广泛应用于各种光检测和光控制系统中。

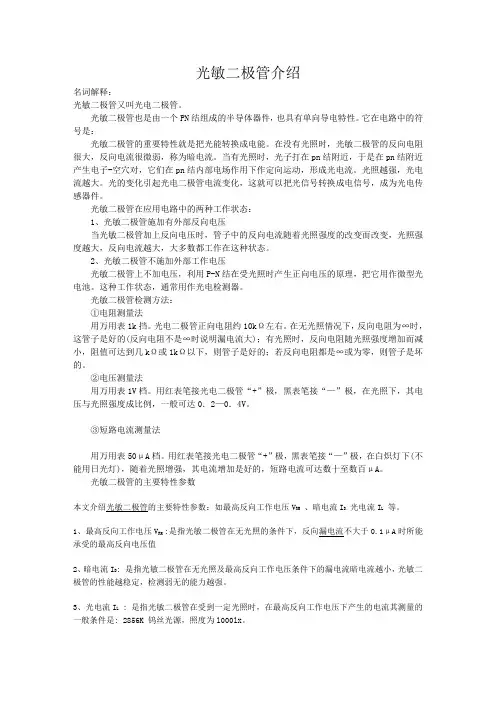

光敏二极管介绍名词解释：光敏二极管又叫光电二极管。

光敏二极管也是由一个PN结组成的半导体器件，也具有单向导电特性。

它在电路中的符号是：光敏二极管的重要特性就是把光能转换成电能。

在没有光照时，光敏二极管的反向电阻很大，反向电流很微弱，称为暗电流。

当有光照时，光子打在pn结附近，于是在pn结附近产生电子-空穴对，它们在pn结内部电场作用下作定向运动，形成光电流。

光照越强，光电流越大。

光的变化引起光电二极管电流变化，这就可以把光信号转换成电信号，成为光电传感器件。

光敏二极管在应用电路中的两种工作状态：1、光敏二极管施加有外部反向电压当光敏二极管加上反向电压时，管子中的反向电流随着光照强度的改变而改变，光照强度越大，反向电流越大，大多数都工作在这种状态。

2、光敏二极管不施加外部工作电压光敏二极管上不加电压，利用P-N结在受光照时产生正向电压的原理，把它用作微型光电池。

这种工作状态，通常用作光电检测器。

光敏二极管检测方法：①电阻测量法用万用表1k挡。

光电二极管正向电阻约10kΩ左右。

在无光照情况下，反向电阻为∞时，这管子是好的(反向电阻不是∞时说明漏电流大)；有光照时，反向电阻随光照强度增加而减小，阻值可达到几kΩ或1kΩ以下，则管子是好的；若反向电阻都是∞或为零，则管子是坏的。

②电压测量法用万用表1V档。

用红表笔接光电二极管“+”极，黑表笔接“—”极，在光照下，其电压与光照强度成比例，一般可达0．2—0．4V。

③短路电流测量法用万用表50μA档。

用红表笔接光电二极管“+”极，黑表笔接“—”极，在白炽灯下(不能用日光灯)，随着光照增强，其电流增加是好的，短路电流可达数十至数百μA。

光敏二极管的主要特性参数本文介绍光敏二极管的主要特性参数：如最高反向工作电压V RM、暗电流I D、光电流I L等。

1、最高反向工作电压V RM:是指光敏二极管在无光照的条件下，反向漏电流不大于0.1μA时所能承受的最高反向电压值2、暗电流I D: 是指光敏二极管在无光照及最高反向工作电压条件下的漏电流暗电流越小，光敏二极管的性能越稳定，检测弱无的能力越强。

光敏二极管参数光敏二极管是一种用于检测光线强度和转换光信号的电子器件。

它是一种半导体器件，可以将光能转换为电能。

光敏二极管的主要参数包括响应频率、响应速度、响应谱线、光灵敏度和噪声等。

响应频率是指光敏二极管对光信号的响应范围，一般以赫兹（Hz）为单位。

光敏二极管的响应频率越高，它能够接收到更高频率的光信号。

响应速度是指光敏二极管从接收到光信号到产生电信号的时间。

响应速度越快，光敏二极管能够更准确地测量光信号的变化。

响应谱线是指光敏二极管对不同波长光的响应程度。

不同类型的光敏二极管对于不同波长的光信号有不同的响应谱线，因此在选择光敏二极管时需要考虑需要测量的光信号的波长范围。

光灵敏度是指光敏二极管对光信号的灵敏程度。

光灵敏度越高，光敏二极管能够更好地转换光信号为电信号，提供更准确的测量结果。

噪声是指光敏二极管在测量过程中产生的随机信号。

噪声会影响光敏二极管的测量精度，因此需要考虑噪声水平在选择光敏二极管时的影响。

除了以上参数，光敏二极管的其他重要特性还包括工作电压、漏电流、线性范围和温度特性等。

工作电压是指光敏二极管正常工作所需的电压。

漏电流是指在没有光照射时，光敏二极管本身产生的微弱电流。

线性范围是指光敏二极管能够线性响应光信号的范围。

温度特性是指光敏二极管在不同温度下的性能变化情况。

根据不同应用的需求，选择适合的光敏二极管参数是至关重要的。

不同的光敏二极管参数适用于不同的光测量应用，如光电测量、光通信、光电导等。

因此，在选购光敏二极管时，需要综合考虑这些参数，以获得最佳的性能和准确的测量结果。

光敏二极管是利用硅ＰＮ结受光照后产生光电流的一种光电器件。

光敏二极管的电路符号、外形见图１所示。

其封装有金封和塑封两种（即圆柱形和扁方形）。

有的光敏二极管为了提高其稳定性，还外加了一个屏蔽接地脚，外形似光敏三极管。

光敏二极管工作于反向偏压，其光谱响应特性主要由半导体材料中所掺的杂质浓度所决定。

同一型号的光敏二极管在一定的反偏电压、相同强度和不同波长的入射光照射下，产生的光电流并不相同，但有一最大值。

不同型号的光敏二极管在同一反偏电压、同一强度的入射光照射下，所产生的光电流最大值也不相同，且光电流最大值所对应的入射光的波长也不相同。

图２的曲线①、②分别是光敏二极管ＮＤＬ３２００、ＮＤＬ５８００Ｃ的光谱响应特性曲线。

由图可看出，它们的光电流的最大值分别在可见光区和红外线区，其中二极管ＮＤＬ３２００的光谱响应值最大。

由于光敏二极管的基本结构也是一个ＰＮ结，故其检测方法也与普通二极管相同，其测得的正、反向电阻也类似于普通二极管，但在测反向电阻遇光照时，阻值会明显减小，否则说明管子已损坏。

附表给出部分光敏二极管的主要参数，供参考。

图３是用光敏二极管构成的路灯自动控制电路。

其原理是：白天受光照时光敏二极管反向电阻减小，足以使复合管（Ｑ１、Ｑ２）饱和导通的电流注入复合管基极，于是Ｑ１、Ｑ２饱和导通→继电器Ｊ得电→常闭触头被吸下→路灯供电回路被切断→灯泡熄灭。

天黑时因光照很小→光敏二极管ＶＤ反向电阻大增→Ｑ１、Ｑ２退出饱和而截止→Ｊ失电→常闭触头复位→电灯供电回路接通→路灯点亮。

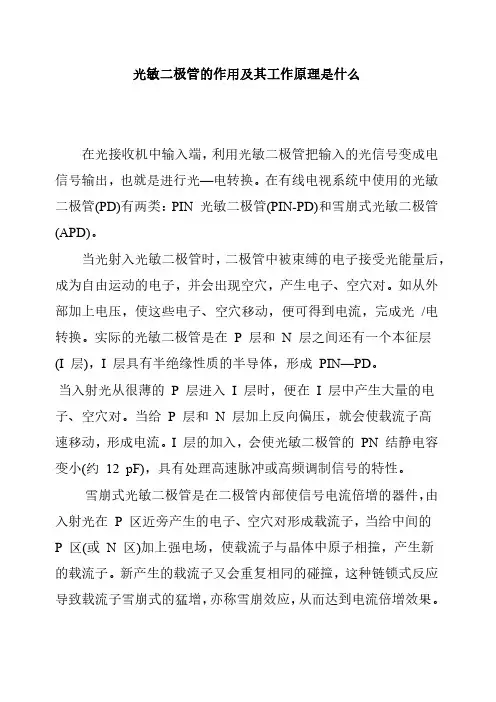

光敏二极管的作用及其工作原理是什么
在光接收机中输入端，利用光敏二极管把输入的光信号变成电信号输出，也就是进行光—电转换。

在有线电视系统中使用的光敏二极管(PD)有两类：PIN光敏二极管(PIN-PD)和雪崩式光敏二极管(APD)。

当光射入光敏二极管时，二极管中被束缚的电子接受光能量后，成为自由运动的电子，并会出现空穴，产生电子、空穴对。

如从外部加上电压，使这些电子、空穴移动，便可得到电流，完成光/电转换。

实际的光敏二极管是在P层和N层之间还有一个本征层(I层)，I层具有半绝缘性质的半导体，形成PIN—PD。

当入射光从很薄的P层进入I层时，便在I层中产生大量的电子、空穴对。

当给P层和N层加上反向偏压，就会使载流子高
速移动，形成电流。

I层的加入，会使光敏二极管的PN结静电容变小(约12pF)，具有处理高速脉冲或高频调制信号的特性。

雪崩式光敏二极管是在二极管内部使信号电流倍增的器件，由入射光在P区近旁产生的电子、空穴对形成载流子，当给中间的
P区(或N区)加上强电场，使载流子与晶体中原子相撞，产生新的载流子。

新产生的载流子又会重复相同的碰撞，这种链锁式反应导致载流子雪崩式的猛增，亦称雪崩效应，从而达到电流倍增效果。

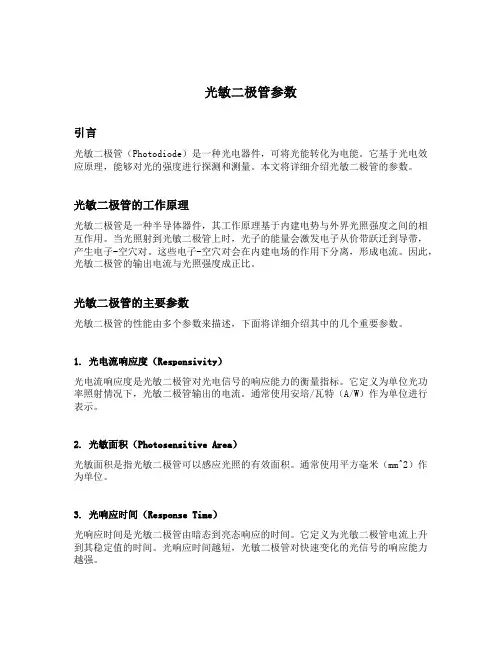

光敏二极管参数引言光敏二极管（Photodiode）是一种光电器件，可将光能转化为电能。

它基于光电效应原理，能够对光的强度进行探测和测量。

本文将详细介绍光敏二极管的参数。

光敏二极管的工作原理光敏二极管是一种半导体器件，其工作原理基于内建电势与外界光照强度之间的相互作用。

当光照射到光敏二极管上时，光子的能量会激发电子从价带跃迁到导带，产生电子-空穴对。

这些电子-空穴对会在内建电场的作用下分离，形成电流。

因此，光敏二极管的输出电流与光照强度成正比。

光敏二极管的主要参数光敏二极管的性能由多个参数来描述，下面将详细介绍其中的几个重要参数。

1. 光电流响应度（Responsivity）光电流响应度是光敏二极管对光电信号的响应能力的衡量指标。

它定义为单位光功率照射情况下，光敏二极管输出的电流。

通常使用安培/瓦特（A/W）作为单位进行表示。

2. 光敏面积（Photosensitive Area）光敏面积是指光敏二极管可以感应光照的有效面积。

通常使用平方毫米（mm^2）作为单位。

3. 光响应时间（Response Time）光响应时间是光敏二极管由暗态到亮态响应的时间。

它定义为光敏二极管电流上升到其稳定值的时间。

光响应时间越短，光敏二极管对快速变化的光信号的响应能力越强。

4. 光电导增益（Photogain）光电导增益是指光照射到光敏二极管上时，输出电流与输入光功率之间的比值。

光电导增益可以用来衡量光敏二极管在电流放大上的性能。

光敏二极管的应用光敏二极管由于其高灵敏度、快速响应和广泛的光谱响应范围，被广泛应用于各种光电测量和光控制系统当中。

下面列举了一些典型的应用场景：1. 光电测量光敏二极管可用于各种光电测量中，例如光功率测量、光强度测量、光光学测量等。

其高灵敏度和较宽的动态范围使其能够准确测量各种光信号。

2. 光通信光敏二极管在光通信系统中起到光电转换的作用。

它可以将光信号转化为电信号，并经过放大和处理后进行传输和接收。

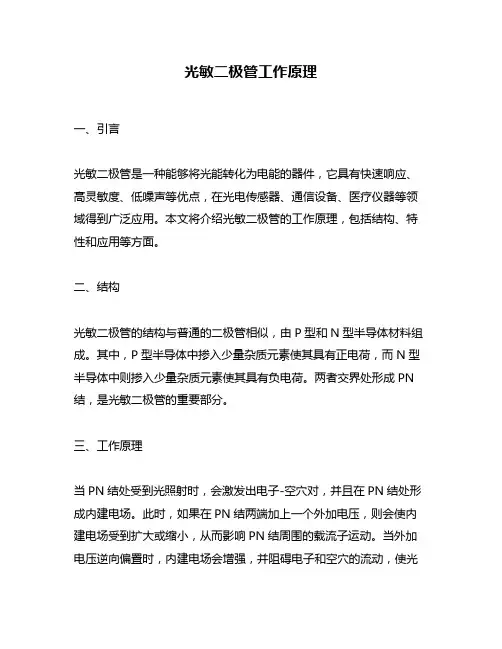

光敏二极管工作原理一、引言光敏二极管是一种能够将光能转化为电能的器件，它具有快速响应、高灵敏度、低噪声等优点，在光电传感器、通信设备、医疗仪器等领域得到广泛应用。

本文将介绍光敏二极管的工作原理，包括结构、特性和应用等方面。

二、结构光敏二极管的结构与普通的二极管相似，由P型和N型半导体材料组成。

其中，P型半导体中掺入少量杂质元素使其具有正电荷，而N型半导体中则掺入少量杂质元素使其具有负电荷。

两者交界处形成PN 结，是光敏二极管的重要部分。

三、工作原理当PN结处受到光照射时，会激发出电子-空穴对，并且在PN结处形成内建电场。

此时，如果在PN结两端加上一个外加电压，则会使内建电场受到扩大或缩小，从而影响PN结周围的载流子运动。

当外加电压逆向偏置时，内建电场会增强，并阻碍电子和空穴的流动，使光敏二极管的电阻变大，此时称为截止状态。

当外加电压正向偏置时，内建电场会减弱，并促进载流子的运动，使光敏二极管的电阻变小，此时称为导通状态。

四、特性1. 光敏二极管具有高灵敏度，在微弱光线下也能够产生较大的电信号。

2. 光敏二极管响应速度快，能够在纳秒级别内完成响应。

3. 光敏二极管具有较宽的波长响应范围，在可见光和红外线范围内均有良好的响应。

4. 光敏二极管具有低噪声、低漂移等优点，适用于精密测量和仪器控制等领域。

五、应用1. 光电传感器：利用光敏二极管对光信号进行转换，实现对环境中光照强度、颜色等信息的检测和测量。

2. 通信设备：利用光敏二极管作为接收器件接收来自光纤传输的信息信号，并将其转化为电信号进行处理。

3. 医疗仪器：利用光敏二极管进行生物信号的检测和测量，如心电图、血氧饱和度等。

六、结论光敏二极管是一种重要的光电器件，具有高灵敏度、快速响应、低噪声等优点，在各个领域都有广泛应用。

其工作原理基于PN结内建电场的变化，通过外加电压的正反向偏置来控制载流子的运动，从而实现对光信号的转换。

光敏二极管原理光敏二极管和光敏三极管是光电转换半导体器件，与光敏电阻器相比具有灵敏度高、高频性能好，可靠性好、体积小、使用方便等优。

一、光敏二极管1．结构特点与符号光敏二极管和普通二极管相比虽然都属于单向导电的非线性半导体器件，但在结构上有其特殊的地方。

光敏二极管在电路中的符号如图Z0129 所示。

光敏二极管使用时要反向接入电路中，即正极接电源负极，负极接电源正极。

2．光电转换原理根据PN结反向特性可知，在一定反向电压范围内，反向电流很小且处于饱和状态。

此时，如果无光照射PN结，则因本征激发产生的电子-空穴对数量有限，反向饱和电流保持不变，在光敏二极管中称为暗电流。

当有光照射PN结时，结内将产生附加的大量电子空穴对（称之为光生载流子），使流过PN结的电流随着光照强度的增加而剧增，此时的反向电流称为光电流。

不同波长的光（兰光、红光、红外光）在光敏二极管的不同区域被吸收形成光电流。

被表面P型扩散层所吸收的主要是波长较短的兰光，在这一区域，因光照产生的光生载流子（电子），一旦漂移到耗尽层界面，就会在结电场作用下，被拉向N区，形成部分光电流；彼长较长的红光，将透过P型层在耗尽层激发出电子一空穴对，这些新生的电子和空穴载流子也会在结电场作用下，分别到达N区和P区，形成光电流。

波长更长的红外光，将透过P型层和耗尽层，直接被N区吸收。

在N区内因光照产生的光生载流子（空穴）一旦漂移到耗尽区界面，就会在结电场作用下被拉向P区，形成光电流。

因此，光照射时，流过PN结的光电流应是三部分光电流之和。

二、光敏三极管工作原理光敏三极管和普通三极管的结构相类似。

不同之处是光敏三极管必须有一个对光敏感的PN结作为感光面，一般用集电结作为受光结，因此，光敏二极管实质上是一种相当于在基极和集电极之间接有光敏二极管的普通二极管。

其结构及符号如图Z0130所示。

三、光敏二极管的两种工作状态光敏二极管又称光电二极管，它是一种光电转换器件，其基本原理是光照到P-N结上时，吸收光能并转变为电能。

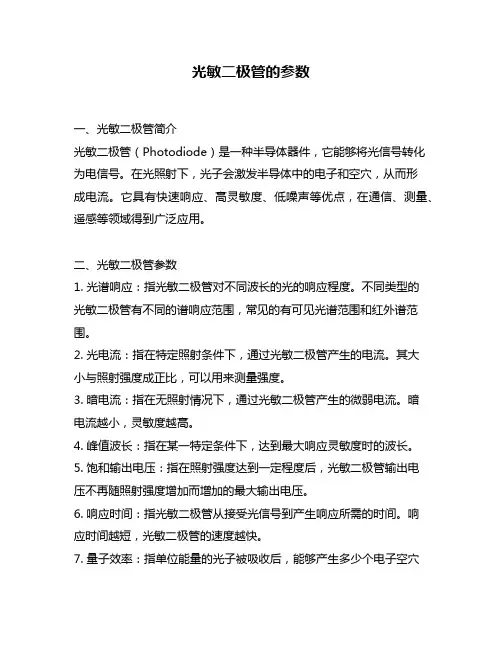

光敏二极管的参数一、光敏二极管简介光敏二极管（Photodiode）是一种半导体器件，它能够将光信号转化为电信号。

在光照射下，光子会激发半导体中的电子和空穴，从而形成电流。

它具有快速响应、高灵敏度、低噪声等优点，在通信、测量、遥感等领域得到广泛应用。

二、光敏二极管参数1. 光谱响应：指光敏二极管对不同波长的光的响应程度。

不同类型的光敏二极管有不同的谱响应范围，常见的有可见光谱范围和红外谱范围。

2. 光电流：指在特定照射条件下，通过光敏二极管产生的电流。

其大小与照射强度成正比，可以用来测量强度。

3. 暗电流：指在无照射情况下，通过光敏二极管产生的微弱电流。

暗电流越小，灵敏度越高。

4. 峰值波长：指在某一特定条件下，达到最大响应灵敏度时的波长。

5. 饱和输出电压：指在照射强度达到一定程度后，光敏二极管输出电压不再随照射强度增加而增加的最大输出电压。

6. 响应时间：指光敏二极管从接受光信号到产生响应所需的时间。

响应时间越短，光敏二极管的速度越快。

7. 量子效率：指单位能量的光子被吸收后，能够产生多少个电子空穴对。

量子效率越高，灵敏度越高。

三、不同类型光敏二极管参数比较1. 硅PIN型光敏二极管硅PIN型光敏二极管具有较高的灵敏度和响应速度，其谱响应范围为400-1100nm，适用于可见光和近红外区域。

它的峰值波长为800nm 左右，量子效率为70%以上。

但其暗电流较大，响应时间较长。

2. 硒化铟（InSe）光敏二极管硒化铟（InSe）光敏二极管具有高灵敏度、低暗电流、快速响应等优点，其谱响应范围为1-5μm，适用于中红外区域。

它的峰值波长为3.5μm左右，量子效率高达90%以上。

但其价格较高。

3. 硫化铅（PbS）光敏二极管硫化铅（PbS）光敏二极管具有较高的灵敏度和响应速度，其谱响应范围为1-3μm，适用于近红外和中红外区域。

它的峰值波长为2.4μm 左右，量子效率高达80%以上。

但其暗电流较大。

四、光敏二极管的应用1. 光通信：在光通信中，光敏二极管作为接收器件使用，将光信号转化为电信号。

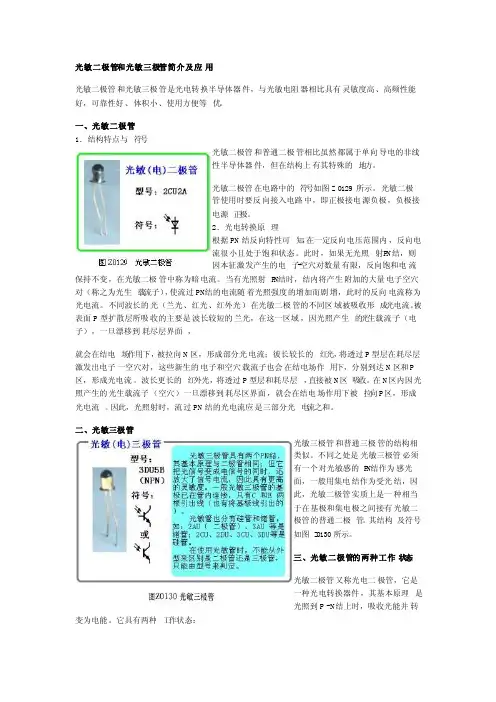

光敏二极管‎和光敏三极‎管简介及应‎用光敏二极管‎和光敏三极‎管是光电转‎换半导体器‎件，与光敏电阻‎器相比具有‎灵敏度高、高频性能好‎，可靠性好、体积小、使用方便等‎优。

一、光敏二极管‎1．结构特点与‎符号光敏二极管‎和普通二极‎管相比虽然‎都属于单向‎导电的非线‎性半导体器‎件，但在结构上‎有其特殊的‎地方。

光敏二极管‎在电路中的‎符号如图Z‎0129 所示。

光敏二极管‎使用时要反‎向接入电路‎中，即正极接电‎源负极，负极接电源‎正极。

2．光电转换原‎理根据PN结‎反向特性可‎知，在一定反向‎电压范围内‎，反向电流很‎小且处于饱‎和状态。

此时，如果无光照‎射PN结，则因本征激‎发产生的电‎子-空穴对数量‎有限，反向饱和电‎流保持不变‎，在光敏二极‎管中称为暗‎电流。

当有光照射‎P N结时，结内将产生‎附加的大量‎电子空穴对‎（称之为光生‎载流子），使流过PN‎结的电流随‎着光照强度‎的增加而剧‎增，此时的反向‎电流称为光‎电流。

不同波长的‎光（兰光、红光、红外光）在光敏二极‎管的不同区‎域被吸收形‎成光电流。

被表面P型‎扩散层所吸‎收的主要是‎波长较短的‎兰光，在这一区域‎，因光照产生‎的光生载流‎子（电子），一旦漂移到‎耗尽层界面‎，就会在结电‎场作用下，被拉向N区‎，形成部分光‎电流；彼长较长的‎红光，将透过P型‎层在耗尽层‎激发出电子‎一空穴对，这些新生的‎电子和空穴‎载流子也会‎在结电场作‎用下，分别到达N‎区和P 区，形成光电流‎。

波长更长的‎红外光，将透过P型‎层和耗尽层‎，直接被N区‎吸收。

在N区内因‎光照产生的‎光生载流子‎（空穴）一旦漂移到‎耗尽区界面‎，就会在结电‎场作用下被‎拉向P区，形成光电流‎。

因此，光照射时，流过PN结‎的光电流应‎是三部分光‎电流之和。

二、光敏三极管‎光敏三极管‎和普通三极‎管的结构相‎类似。

不同之处是‎光敏三极管‎必须有一个‎对光敏感的‎P N结作为‎感光面，一般用集电‎结作为受光‎结，因此，光敏二极管‎实质上是一‎种相当于在‎基极和集电‎极之间接有‎光敏二极管‎的普通二极‎管。

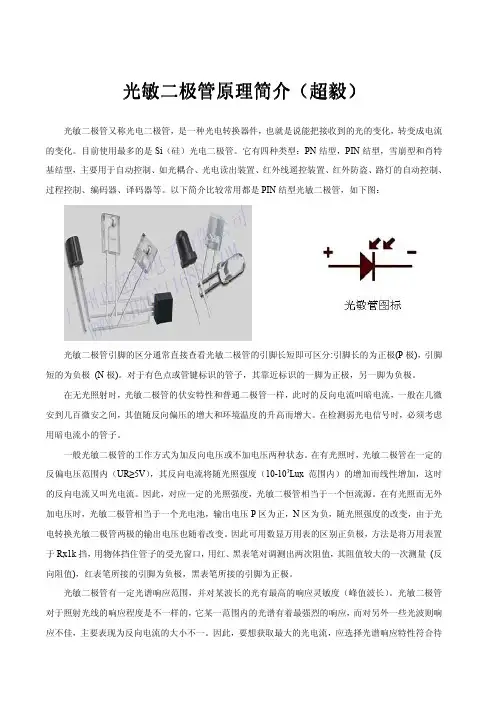

光敏二极管原理简介（超毅）光敏二极管又称光电二极管，是一种光电转换器件，也就是说能把接收到的光的变化，转变成电流的变化。

目前使用最多的是Si（硅）光电二极管。

它有四种类型：PN结型，PIN结型，雪崩型和肖特基结型，主要用于自动控制、如光耦合、光电读出装置、红外线遥控装置、红外防盗、路灯的自动控制、过程控制、编码器、译码器等。

以下简介比较常用都是PIN结型光敏二极管，如下图：光敏二极管引脚的区分通常直接查看光敏二极管的引脚长短即可区分:引脚长的为正极(P极)，引脚短的为负极(N极)。

对于有色点或管键标识的管子，其靠近标识的一脚为正极，另一脚为负极。

在无光照射时，光敏二极管的伏安特性和普通二极管一样，此时的反向电流叫暗电流，一般在几微安到几百微安之间，其值随反向偏压的增大和环境温度的升高而增大。

在检测弱光电信号时，必须考虑用暗电流小的管子。

一般光敏二极管的工作方式为加反向电压或不加电压两种状态。

在有光照时，光敏二极管在一定的反偏电压范围内（UR≥5V），其反向电流将随光照强度（10-103Lux范围内）的增加而线性增加，这时的反向电流又叫光电流。

因此，对应一定的光照强度，光敏二极管相当于一个恒流源。

在有光照而无外加电压时，光敏二极管相当于一个光电池，输出电压P区为正，N区为负，随光照强度的改变，由于光电转换光敏二极管两极的输出电压也随着改变。

因此可用数显万用表的区别正负极，方法是将万用表置于Rx1k挡，用物体挡住管子的受光窗口，用红、黑表笔对调测出两次阻值，其阻值较大的一次测量(反向阻值)，红表笔所接的引脚为负极，黑表笔所接的引脚为正极。

光敏二极管有一定光谱响应范围，并对某波长的光有最高的响应灵敏度（峰值波长）。

光敏二极管对于照射光线的响应程度是不一样的，它某一范围内的光谱有着最强烈的响应，而对另外一些光波则响应不佳，主要表现为反向电流的大小不一。

因此，要想获取最大的光电流，应选择光谱响应特性符合待测光谱的光敏二极管，同时加大照度和调整入射的角度。

常见光敏二极管
常见的光敏二极管（photodiode）主要包括以下几种：
1. PIN光敏二极管（PIN Photodiode）：PIN光敏二极管是一种高性能的光敏器件，具有高灵敏度、低噪声、低失真等优点。

它的主要特点是在反向偏置时具有高反向电流，在正向偏置时具有低电流和高响应度。

2. APD光敏二极管（Avalanche Photodiode）：APD光敏二极管是一种特殊的光敏二极管，具有高灵敏度和高速响应的特点。

它的工作原理是在光的作用下，电子和空穴会发生复合，从而形成一个电子和空穴对，使得电流大大增加，形成所谓的雪崩效应。

3. Si光敏二极管（Silicon Photodiode）：Si光敏二极管是一种常用的光敏二极管，主要用于光谱分析、光电探测和光电转换等领域。

它的主要特点是稳定性好、响应速度快、价格便宜等。

4. GaAs光敏二极管（Gallium Arsenide Photodiode）：GaAs 光敏二极管是一种高性能的光敏器件，具有高灵敏度、低噪声、低失真等优点。

它的主要特点是响应速度快，适用于高速光通信和光存储等领域。

5. InGaAs光敏二极管（Indium Gallium Arsenide Photodiode）：InGaAs光敏二极管是一种高灵敏度的光敏器件，
具有高响应度和低噪声等优点。

它的主要特点是适用于长波长光信号的检测，如光纤通信中的信号传输等。

这些光敏二极管在不同的应用领域中具有不同的优缺点，需要根据具体的应用需求选择合适的光敏二极管。

光敏二极管的工作原理
光敏二极管是一种利用光电效应将光信号转化为电信号的器件。

其工作原理如下：
1. 光电效应：光电效应是指当光照射到金属表面时，会导致金属中的电子受到能量交换而被激发，从而从金属表面飞出的现象。

这是由于光子与金属中的电子发生相互作用，传递能量而引起的。

2. 二极管结构：光敏二极管是一种具有P-N结构的二极管。

其结构由N型半导体和P型半导体构成，两种材料通过P-N
结接触在一起，形成一个结电容。

当二极管处于正向偏置时，
P区域为阳极，N区域为阴极。

3. 光电流的产生：当光照射到光敏二极管的表面时，光子对半导体材料形成电子-空穴对。

在电场的作用下，电子由N区域
向P区域移动，空穴由P区域向N区域移动，从而形成电流。

这个由光照射产生的电流称为光电流。

4. 电流放大：光敏二极管产生的光电流较小，一般需要通过外部电路进行放大。

放大电路可以将光电流转化为更大的电压信号或电流信号，便于后续的处理和测量。

5. 光敏二极管的灵敏度和响应速度：光敏二极管的灵敏度取决于材料的选择，理论上，灵敏度越高，对入射光的响应越强。

而响应速度则取决于光电流在半导体材料中的传输速度，一般光敏二极管具有较快的响应速度，在微秒量级。

总结：光敏二极管利用光电效应将入射光转化为光电流，并通过外部电路进行放大，实现了光信号到电信号的转换。

其具有灵敏度高、响应速度快的特点，广泛应用于光电检测、光通信和光测量等领域。

光敏二极管半角和全角
光敏二极管，半角和全角。

光敏二极管（Light Dependent Resistor，LDR）是一种能够根据光线强度改变电阻值的元件。

它在光敏电阻的作用下，可以实现光感应控制，广泛应用于光控开关、光敏传感器等领域。

在中文输入中，我们经常会遇到半角和全角的问题，而这两个概念也同样适用于光敏二极管。

首先，我们来谈谈光敏二极管的半角应用。

在半角状态下，光敏二极管可以被用于一些简单的光感应控制，比如光控开关。

通过将光敏二极管连接到电路中，当光线强度发生变化时，电阻值也会相应改变，从而控制电路的通断。

这种应用方式简单、实用，常见于一些家用电器中，比如夜灯、自动感应灯等。

而在全角状态下，光敏二极管的应用范围更加广泛。

全角状态下的光敏二极管可以应用于更为复杂的光控系统中，比如光敏传感器、自动光控系统等。

通过全角状态下的光敏二极管，可以实现对光线强度的高精度感应和控制，使其在工业自动化、环境监测等领域发挥重要作用。

总的来说，无论是半角还是全角状态，光敏二极管都是一种非
常重要的光感应元件，它在不同应用场景下发挥着重要作用。

通过
合理的设计和应用，光敏二极管可以实现对光线的精准感应和控制，为我们的生活和工作带来便利和智能化。

希望未来能够有更多的创
新应用，让光敏二极管发挥更大的作用。

光敏二极管电流和光照的关系1. 引言大家好，今天咱们来聊聊光敏二极管和光照之间的神奇关系。

光敏二极管，听起来是不是有点高大上？其实，它就是一种能把光转化为电流的小家伙，简单得很！就像在阳光下长大的植物，吸收光能，开花结果，光敏二极管也是通过光的照射来“发电”的。

接下来，我们就一起深入探讨一下它的秘密。

2. 光敏二极管的工作原理1. 光照与电流的互动光敏二极管的工作原理其实挺简单的。

当光线照射到它的表面时，里面的电子就像是被点燃的火花，开始疯狂跳动，形成电流。

就好比你在阳光下看到的那些小虫子，动得可欢了。

光越强，电流就越大；光弱的时候，电流就像打了个瞌睡，慢悠悠的。

这种关系就像是一种默契，光亮越多，电流越“旺”！2. 电流的测量说到测量电流，这也是个小技术活。

我们可以用电流表来量一量，看看光照变化时，电流的波动有多大。

想象一下，如果把光敏二极管放在窗台上，早晨阳光洒进来，电流嗖嗖地上升；而到了晚上，窗外漆黑一片，电流就悄悄降到零。

这种变化就像白天黑夜，简直是大自然的节奏！3. 应用场景1. 日常生活中的光敏二极管光敏二极管可不是躲在实验室里的小透明，它在我们生活中无处不在。

比如，自动感应灯，晚上走进房间，灯光一下子亮起来，就多亏了光敏二极管的“功劳”。

它像一个守夜人，时刻关注着光线的变化，确保你不会在黑暗中摸索前行。

2. 光敏二极管的其他用途除了自动灯，光敏二极管在相机、光纤通信等领域也扮演着重要角色。

它们帮助相机捕捉光线，让每一张照片都能美丽动人。

想象一下，拍照时有光敏二极管在背后默默工作，真是为我们生活增添了不少色彩！4. 总结总的来说，光敏二极管和光照之间的关系就像是鱼和水，密不可分。

光越亮，电流越强，二者相辅相成，推动着科技的发展和我们的生活。

它虽小，但却在很多方面扮演着重要角色。

未来，随着科技的进步，它的应用会越来越广泛，给我们带来更多惊喜。

所以，咱们可得好好珍惜这些小玩意儿，它们可是让生活更美好的“秘密武器”！。

光敏二极管工作在截止反向状态的原因
光敏二极管也叫光电二极管，其管芯是一个具有光敏特征的PN 结，具有单向导电性，因此工作时需加上反向电压。

具体来说，光敏二极管在电路中一般是处于反向工作状态。

在没有光照射时，反向电阻很大，反向电流很小，这反向电流称为暗电流，此时光敏二极管处于截止状态。

当光照射在PN结上，光子打在PN结附近，使PN结附近产生光生电子和光生空穴对，它们在PN结处的内电场作用下作定向运动，形成光电流。

光的照度越大，光电流越大。

因此，光敏二极管工作在截止反向状态主要是为了产生光电效应，进而实现光的强度对电流的调控。

光敏二极管正负1. 介绍光敏二极管光敏二极管（Photodiode）是一种能够将光信号转换为电信号的半导体器件。

它的工作原理基于光电效应，当有光照射到光敏二极管上时，电子和空穴会在半导体中产生，并且会形成一个电流。

根据光照强度的不同，光敏二极管产生的电流也会相应变化。

2. 光敏二极管的结构和原理2.1 结构光敏二极管通常由P型和N型半导体材料组成。

P型半导体具有多余的空穴，而N型半导体则有多余的自由电子。

两种材料通过一个PN结连接在一起，形成一个二极管。

2.2 原理当没有外界光照射到光敏二极管上时，PN结处没有电流通过。

但是当有光照射到PN结处时，入射光激发了部分价带中的载流子（空穴）跃迁到导带中形成自由电子，并且在PN结处形成了一个内建电场。

这个内建电场会使得少数载流子在电场的作用下从P区移动到N区，形成一个电流。

这个电流被称为光生电流。

光生电流的大小与光照强度成正比。

3. 光敏二极管的应用3.1 光测量由于光敏二极管能够将光信号转换为电信号，因此它被广泛应用于各种光测量中。

例如，它可以用于光强度测量、光谱分析、辐射计等领域。

3.2 光通信在光通信中，光敏二极管被用作接收器，将传输的光信号转换为电信号。

它可以接收来自激光器或者发光二极管的脉冲，并将其转换为数字信号进行处理和解码。

3.3 其他应用除了上述应用外，光敏二极管还可以在许多其他领域中发挥作用。

例如：•自动亮度调节：在一些电子设备中，通过使用反馈控制系统和光敏二极管来实现屏幕亮度的自动调节。

•红外线检测：一些红外线遥控器使用光敏二极管来接收红外线信号，以实现设备的远程控制。

•光电传感器：在一些工业应用中，光敏二极管被用作光电传感器，用于检测物体的存在、距离和位置等。

4. 光敏二极管的正负4.1 正极性在正常工作条件下，光敏二极管的阳极（A）连接到P区，而阴极（K）连接到N区。

当有光照射到光敏二极管时，产生的电流从阳极流向阴极。

4.2 负极性有时候，为了满足特定的应用需求，可能需要将光敏二极管反向偏置。

光敏二极管正负1. 光敏二极管的基本概念和原理光敏二极管（Photodiode）是一种能够将光信号转化为电信号的光电转换器件。

它是一种半导体二极管，通过在PN结上加反向电压，当光照射到PN结时，会产生光生载流子，从而改变PN结上的电流。

2. 光敏二极管的结构和工作原理2.1 结构光敏二极管通常由P型半导体和N型半导体构成。

P型区域富含空穴，N型区域富含电子。

这两个区域形成了PN结。

PN结两侧分别连接正向和反向电压。

2.2 工作原理当没有光照射到光敏二极管时，由于反向偏置电压的存在，PN结处形成一个耗尽层（depletion region），其中没有可移动的载流子。

因此，在这种情况下，几乎没有电流通过。

当有光照射到光敏二极管时，光子能量被吸收，并激发了PN结中的价带中的电子跃迁到导带中，形成电子-空穴对。

这些载流子被反向电场分离，电子向N区移动，空穴向P区移动，从而产生电流。

光强越大，产生的载流子越多，电流也就越大。

3. 光敏二极管的正负极性3.1 正极性光敏二极管正极连接在P型半导体一侧（阳极），负极连接在N型半导体一侧（阴极）。

当光敏二极管处于正向偏置时，即正极连接到P型半导体一侧时，PN结上会形成一个较大的耗尽层。

此时，在光照射下产生的载流子更容易通过耗尽层进入外部电路。

3.2 负极性光敏二极管负极连接在P型半导体一侧（阳极），正极连接在N型半导体一侧（阴极）。

当光敏二极管处于反向偏置时，即负极连接到P型半导体一侧时，PN结上的耗尽层会减小。

此时，在光照射下产生的载流子很难通过耗尽层进入外部电路。

4. 光敏二极管的应用4.1 光电控制光敏二极管可以用于光电控制，例如光敏开关、光敏触发器等。

当有光照射到光敏二极管时，其产生的电流可以被用来触发其他电路或设备的开关。

4.2 光强测量由于光敏二极管对光强具有灵敏度，因此可以将其用作光强测量的传感器。

通过测量光敏二极管产生的电流大小，可以间接地得知环境中的光强。

光敏二极管阻值
光敏二极管是一种使用光电效应来实现光电转换的器件，它的阻值取决于光照强度。

当光照较强时，光敏二极管的阻值较低，电流通过较大。

这是因为光照激发光敏二极管中的电子，使其跃迁到导带，形成电流流动。

当光照较弱或没有光照时，光敏二极管的阻值较高，电流通过较小。

这是因为没有光照激发电子跃迁到导带，电流流动较小。

因此，光敏二极管的阻值与光照强度呈反比关系。

一般情况下，光敏二极管的阻值在几十到几百兆欧姆之间。

具体数值还取决于光敏二极管的类型和工作条件。
