文件制修订记录一、适用范围公司内产品加工过程中使用冷压接线端子的过程。

二、定义：冷压接是借助较大的挤压力和金属间的位移，使连接器触脚或接线端子与导线间实现机械和电气连接。

三、导线加工工艺要求1.绝缘导线加工要求A.剪线：绝缘导线的剪裁长度应符合设计或工艺文件的要求，允许有5%~10%的正误差，不允许出现负误差，即不允许比图纸规定长度短。

B.剥线：剥线长度应根据芯线截面积和接线端子的形状来确定。

在生产中，剥线长度应符合工艺文件（导线加工表）的要求。

具体剥线长度参考下表1-1。

图1图2表1-1线耳规格适用导线剥线长度压力调节(输入气压0.6mpa)备注RNB1.25 -x 1015#20；1007号线需要剥10mm折双使用5mm 800KG压力压床RNB2 - x 1015#14；1015#20号线需要剥11mm折双使用5～5.5mm，800KG压力压床RNB3.5 -x 2.5～4mm 27～7.5mm 800KG压力压床RNB5.5 -x 4 ～6mm2 7.5mm 5T压床最小压力RNB8 - x 6～10mm2 8.5mm 5T压床最小压力RNB14 – x仿进口SC25-8 10～16mm2 11mm 5T压床偏左9档如图2为15档RNB22 – x仿进口SC35-10 16～25mm2 12.5～13mm 5T压床正中间偏12档剥线长度尽量避免断股。

如图3、图4、图5所示，为不合格剥线样品。

图6为合格样品。

图3线芯被剥伤图4绝缘层不齐图5绝缘层有残余图6绝缘层比较平整1.1.1 导线的绝缘层不允许损伤，否则会降低其绝缘性能。

线芯应无锈蚀、氧化发黑等现象。

绝缘层损坏或芯线有锈蚀的导线不能使用。

1.1.2 C 、对于输入电源线加工，需要浸锡才能使用的导线，多股芯线剥头后应拧紧后再浸锡。

1.1.3 芯线浸锡层与绝缘层之间应留出1-2mm 间隙，以便于检查芯线的伤痕和断股，并防止绝缘层因过热而收缩或损坏。

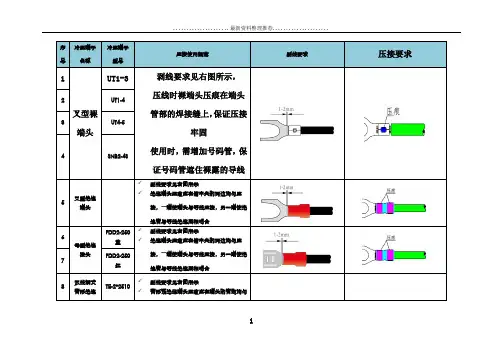

序号冷压端子名称冷压端子型号压接使用规范剥线要求压接要求1叉型裸端头UT1-3剥线要求见右图所示，压线时裸端头压痕在端头管部的焊接缝上，保证压接牢固使用时，需增加号码管，保证号码管遮住裸露的导线2 UT1-43 UT4-54 SNB2-4S5 叉型绝缘端头✓剥线要求见右图所示✓绝缘端头压痕应在筒中央的两边均匀压接，⼀端使端头与导线压接，另一端使绝缘管与导线绝缘层相吻合6母型绝缘接头FDD2-250蓝✓剥线要求见右图所示✓绝缘端头压痕应在筒中央的两边均匀压接，⼀端使端头与导线压接，另一端使绝缘管与导线绝缘层相吻合7 FDD2-250红8 双线插式管形绝缘TE-2*2510✓剥线要求见右图所示✓管形预绝缘端头压痕应在端头的管部均匀19 端头TE1508压接10 TE250811 TE601412 TE10-1413 TE401214管型绝缘端头E7508✓剥线要求见右图所示✓剥线要求见右图所示管形预绝缘端头压痕应在端头的管部均匀压接匀压接15 E150816 E250817 E400918 E601219 E10-12220 E16-1221圆型裸端头OT1.5-6剥线要求见右图所示，压线时裸端头压痕在端头管部焊接缝上，保证压接牢固使用时，需增加号码管，保证号码管遮住裸露的导线22 OT5.5-623 OT8-6S24圆型绝缘端头RV2-5 ✓绝缘端头压痕应在筒中央的两边均匀压接，⼀端使端头与导线压接，另一端使绝缘管与导线绝缘层相吻合✓25 RV2-5L26 压接针✓绝缘压接区压缩绝缘层，但不会刺穿。

✓线芯伸出于导体压接区前部1-2mm ✓绝缘和导体压接区之间的部分可以看见绝缘层和导体。

压接要求说明序号压接要求图示备注31 ✓剥线过程中禁止将铜芯切断2 ✓每根导线要拉勒挺直，行线做到平直整齐，式样美观3 ✓剥线过程中不允许有中间接头、强力拉伸导线及绝缘层破损的情况44 ✓剥线长度符合要求，禁止剥线长度过长或过短，影响产品导电性能5✓导线芯插⼊端头后，不能有未插⼊的线芯露出端⼦管外部✓不能出现绞线的现象，不能剪断线芯6 ✓冷压接端头的规格必须与所接⼊的导线直径相吻合，禁止使用大一号或以上规格的端子压接导线7 ✓剥去导线绝缘层后，应尽快与冷压接端头压接，避免线芯产⽣氧化膜或粘有油污58 ✓通常不允许2根导线接入1个冷压接端头，因接线端⼦限制必须采用时，宜先采2根导线压接的专⽤端头✓或选⽤⼤⼀级或⼤⼆级的冷压接端头。

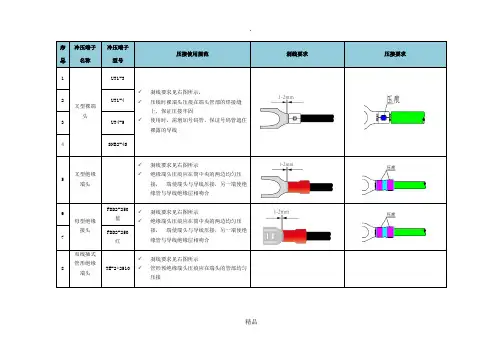

序号冷压端子名称冷压端子型号压接使用规范剥线要求压接要求1叉型裸端头UT1-3✓剥线要求见右图所示，✓压线时裸端头压痕在端头管部的焊接缝上，保证压接牢固✓使用时，需增加号码管，保证号码管遮住裸露的导线2UT1-4 3UT4-5 4SNB2-4S5叉型绝缘端头✓剥线要求见右图所示✓绝缘端头压痕应在筒中央的两边均匀压接，⼀端使端头与导线压接，另一端使绝缘管与导线绝缘层相吻合6母型绝缘接头FDD2-250蓝✓剥线要求见右图所示✓绝缘端头压痕应在筒中央的两边均匀压接，⼀端使端头与导线压接，另一端使绝缘管与导线绝缘层相吻合7FDD2-250红8双线插式管形绝缘端头TE-2*2510✓剥线要求见右图所示✓管形预绝缘端头压痕应在端头的管部均匀压接精品序号冷压端子名称冷压端子型号压接使用规范剥线要求压接要求1叉型裸端头UT1-3✓剥线要求见右图所示，✓压线时裸端头压痕在端头管部的焊接缝上，保证压接牢固✓使用时，需增加号码管，保证号码管遮住裸露的导线2UT1-4 3UT4-5 4SNB2-4S5叉型绝缘端头✓剥线要求见右图所示✓绝缘端头压痕应在筒中央的两边均匀压接，⼀端使端头与导线压接，另一端使绝缘管与导线绝缘层相吻合6母型绝缘接头FDD2-250蓝✓剥线要求见右图所示✓绝缘端头压痕应在筒中央的两边均匀压接，⼀端使端头与导线压接，另一端使绝缘管与导线绝缘层相吻合7FDD2-250红8双线插式管形绝缘端头TE-2*2510✓剥线要求见右图所示✓管形预绝缘端头压痕应在端头的管部均匀压接精品9TE1508 10TE2508 11TE6014 12TE10-14 13TE401214管型绝缘端头E7508✓剥线要求见右图所示✓剥线要求见右图所示管形预绝缘端头压痕应在端头的管部均匀压接匀压接15E150816E250817E400918E6012精品19E10-12 20E16-1221圆型裸端头OT1.5-6✓剥线要求见右图所示，✓压线时裸端头压痕在端头管部焊接缝上，保证压接牢固✓使用时，需增加号码管，保证号码管遮住裸露的导线22OT5.5-6 23OT8-6S24圆型绝缘端头RV2-5✓绝缘端头压痕应在筒中央的两边均匀压接，⼀端使端头与导线压接，另一端使绝缘管与导线绝缘层相吻合✓25RV2-5L26压接针✓绝缘压接区压缩绝缘层，但不会刺穿。

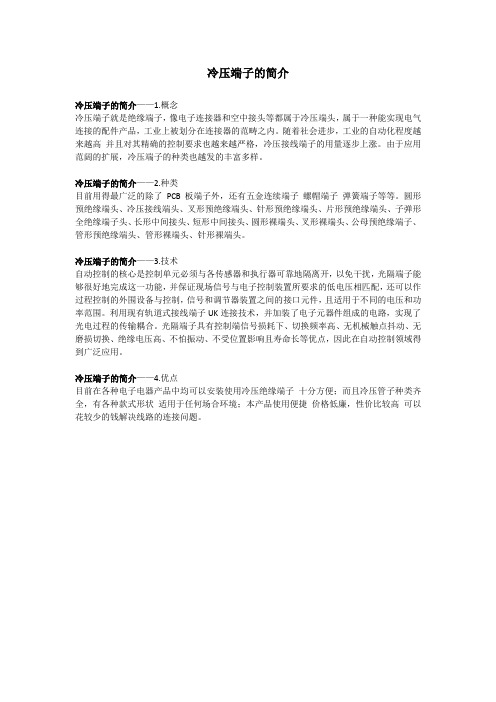

冷压端子的简介
冷压端子的简介——1.概念
冷压端子就是绝缘端子，像电子连接器和空中接头等都属于冷压端头，属于一种能实现电气连接的配件产品，工业上被划分在连接器的范畴之内。

随着社会进步，工业的自动化程度越来越高并且对其精确的控制要求也越来越严格，冷压接线端子的用量逐步上涨。

由于应用范阔的扩展，冷压端子的种类也越发的丰富多样。

冷压端子的简介——2.种类
目前用得最广泛的除了PCB板端子外，还有五金连续端子螺帽端子弹簧端子等等。

圆形预绝缘端头、冷压接线端头、叉形预绝缘端头、针形预绝缘端头、片形预绝缘端头、子弹形全绝缘端子头、长形中间接头、短形中间接头、圆形裸端头、叉形裸端头、公母预绝缘端子、管形预绝缘端头、管形裸端头、针形裸端头。

冷压端子的简介——3.技术
自动控制的核心是控制单元必须与各传感器和执行器可靠地隔离开，以免干扰，光隔端子能够很好地完成这一功能，并保证现场信号与电子控制装置所要求的低电压相匹配，还可以作过程控制的外围设备与控制，信号和调节器装置之间的接口元件，且适用于不同的电压和功率范围。

利用现有轨道式接线端子UK连接技术，并加装了电子元器件组成的电路，实现了光电过程的传输耦合。

光隔端子具有控制端信号损耗下、切换频率高、无机械触点抖动、无磨损切换、绝缘电压高、不怕振动、不受位置影响且寿命长等优点，因此在自动控制领域得到广泛应用。

冷压端子的简介——4.优点
目前在各种电子电器产品中均可以安装使用冷压绝缘端子十分方便；而且冷压管子种类齐全，有各种款式形状适用于任何场合环境；本产品使用便捷价格低廉，性价比较高可以花较少的钱解决线路的连接问题。

型铜铝接线端子返回DTL系列铜铝接线端子适用于配电装置中各种圆形、半圆扇形铝芯、电力电缆与电气设备铜端的过度连接.使用铝棒为L3，铜棒为T2.该产品采用摩擦焊接工艺制造,具有机械强度高,通电性能好,抗电化腐蚀,使用寿命长等优点.DTL系列铜铝接线端子尺寸表型号插入导线截面mm2外形尺寸(mm)ØD d L L1BDTL-1616116703016DTL-2525127753418DTL-3535148538DTL-505016904023DTL-7070181024826DTL-9595211125228DTL-12012023151205330DTL-150150251265634DTL-18518517271335837DTL-2402401730211406040DTL-3003002134241606550DTL-4004002138271707050下2.ＤT型堵油式铜接线端子返回铜接线端子适用于配电装置中各种圆形、半圆扇型铜芯、电力电缆与电气设备的连接，该产品采用T2铜棒压制而成，导电性能好，是铜线电缆终端连接最佳的选择。

ＤＴ型堵油式铜接线端子尺寸表型号插入导线截面（mm2）外形尺寸（mm）ØD d L L1B DT-161610663016DT-2525117703418DT-3535127836DT-505014854023DT-707016934426DT-9595181044728DT-12012020151134930DT-150150221175234DT-18518517251255637DT-2402401727211366040DT-30030021311556250DT-4004002136271606550（注：表面处理：①纯化、②镀银、③镀锡，表面要求由用户选择）3.ＤＬ型堵油式铝接线端子返回铝接线端子适用于配电装置中各种圆型、半圆扇型铝芯、电力电缆与电气设备的连接，该产品采用L3铝棒压制而成，导电性能好，是铝线电缆终端连接最佳的选择。
