焊接流水线工序分配

生产流水线设计方案1. 引言生产流水线是一种高效的生产工艺，它可以将一个复杂的制造过程分解为多个简单的工序，并通过流水线的传送带使得产品在各个工序之间连续流动，从而大大提高生产效率和产品质量。

本文将介绍一个生产流水线的设计方案，包括流程规划、设备选择、工序安排等内容。

2. 流程规划在设计生产流水线之前，我们首先需要对生产过程进行流程规划。

这包括确定产品的生产步骤、每个工序的工作内容和先后顺序等。

2.1 产品生产步骤我们以汽车生产为例，假设汽车的生产步骤包括：车身焊接、油漆喷涂、总装等。

2.2 工序工作内容在每个工序中，我们需要确定具体的工作内容，以便后续进行设备选择和工序安排。

例如，在车身焊接工序中，需要确定焊接接缝的位置、焊接方法等。

2.3 工序先后顺序确定各个工序之间的先后顺序是非常重要的，以确保整个生产过程的顺畅进行。

例如，在汽车生产中，车身焊接应该在油漆喷涂之前进行，以避免焊接对油漆的影响。

3. 设备选择在生产流水线中，设备的选择对整个生产过程的效率和质量有着重要的影响。

在选择设备时，我们需要考虑以下几个方面：3.1 自动化程度自动化程度高的设备可以减少人工操作，提高生产效率，并减少人为错误的发生。

在汽车生产的例子中，可以选择自动化的焊接机器人来代替人工焊接。

3.2 设备的稳定性和可靠性稳定性和可靠性是设备选择的重要考虑因素。

不稳定的设备容易导致生产出现中断，而不可靠的设备可能需要大量的维修和维护，增加生产成本。

因此，在选择设备时，我们需要对设备的质量和性能进行充分的评估。

3.3 设备的适用性设备的适用性是指设备是否能够满足具体的生产需求。

在选择设备时，我们需要考虑生产的规模、产品的特点以及工艺的要求等因素。

4. 工序安排在确定了流程规划和设备选择之后，我们需要对各个工序进行合理的安排，以便实现高效的生产。

4.1 平衡生产速度在生产流水线中，不同工序的处理速度可能存在差异。

为了避免生产过程中的积压或拖延，我们需要对生产速度进行平衡。

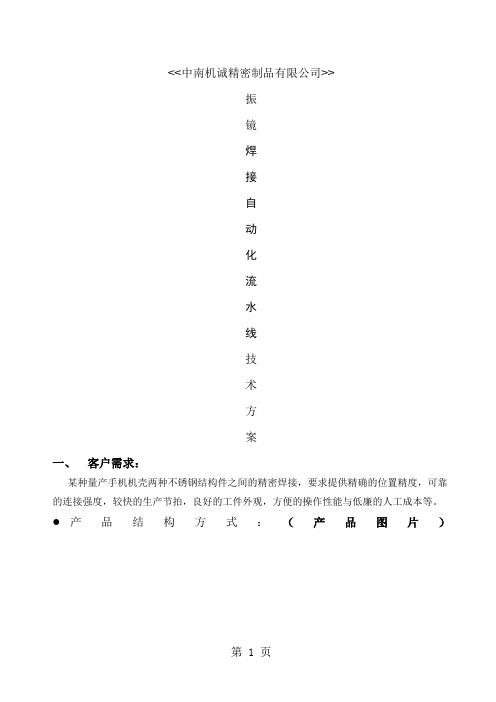

<<中南机诚精密制品有限公司>>振镜焊接自动化流水线技术方案一、客户需求：某种量产手机机壳两种不锈钢结构件之间的精密焊接，要求提供精确的位置精度，可靠的连接强度，较快的生产节拍，良好的工件外观，方便的操作性能与低廉的人工成本等。

产品结构方式：（产品图片）●焊接位置分解A:（点焊）该产品沿四周点焊，实际焊接时应分两个层。

第一层包括机壳的上边、左边和右边，这3个边在点焊时需要偏转一定的角度，焦点在同一个片面内。

第二层为机壳的下边沿，这条边在点焊时需要的偏转角度较小，焦点较另外三条边低一些。

B:（连续焊接）机壳的上边、左边和右边这三条边上约有10段的连续焊接段，这写连续焊接段的焦点较点焊的焦点位置要高一些。

●产品外形尺寸：57X102x0.3(钣金厚)mm●加工方式要求：（点焊及连续焊接）●工作节拍：10s以内/个●上下料方式：下模具自动循环，手工上料，自动检测焊接，手动下料●焊接效果：焊斑直径焊接熔深外观质量二、系统解决综述：⏹焊接机：采用XH300激光功率反馈型中功率光纤振镜焊接机。

⏹工作台：采用自动化流水线焊接方式（手工上料，自动焊接，手动下料，自动检测）。

三、系统工作流程四1激光焊接机采用大族XH300激光功率反馈振镜系列，适合于各种小型复杂器件的高速点焊、1mm以内焊缝的手工作业，自动化作业等，例如电感、晶振、硬盘磁头、微型马达、手机内板、锂离子电池等等，在仪器仪表、汽车电子、医疗设备、光电管制造、电子管制造、电子元器件制造行业应用广泛。

XH300激光功率反馈型系列出光可设定50组14段可调波形，并可外部实时调用所有波形，焊接中途可切换波形，这个特点使得该系列在自动化焊接方面具有强大的功能。

激光焊机配置标准水冷机已保证出光的连续稳定性，氩气保护装置可以有效防止焊接过程中空气对工件的氧化作用，焊点/缝整洁，飞溅少，外观美观，大大提高产品合格率，焊机外形图如下：(下插图片)2、自动化焊接流水线：●功能：自动化焊接流水线可实现多人上、下料，自动检测，自动焊接。

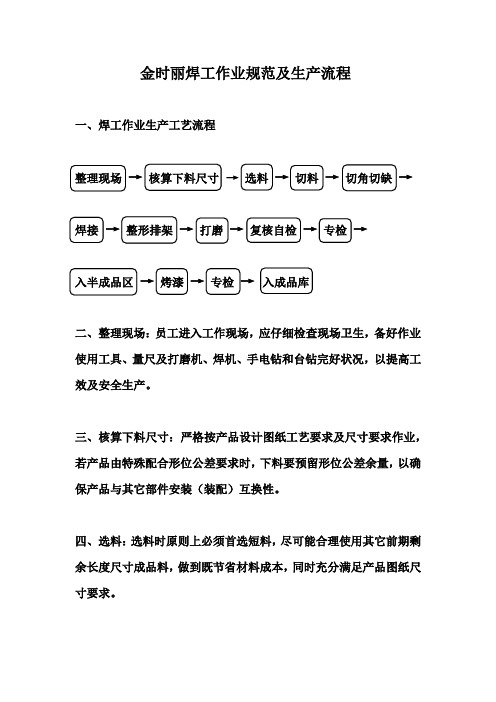

金时丽焊工作业规范及生产流程一、焊工作业生产工艺流程整理现场→核算下料尺寸→选料→切料→切角切缺→焊接→整形排架→打磨→复核自检→专检→入半成品区→烤漆→专检→入成品库二、整理现场：员工进入工作现场，应仔细检查现场卫生，备好作业使用工具、量尺及打磨机、焊机、手电钻和台钻完好状况，以提高工效及安全生产。

三、核算下料尺寸：严格按产品设计图纸工艺要求及尺寸要求作业，若产品由特殊配合形位公差要求时，下料要预留形位公差余量，以确保产品与其它部件安装（装配）互换性。

四、选料：选料时原则上必须首选短料，尽可能合理使用其它前期剩余长度尺寸成品料，做到既节省材料成本，同时充分满足产品图纸尺寸要求。

五、切料：为确保工效，原则要求做到一个产品所有用料一次性切料完毕，并按尺寸规格分别整齐归位至下道工序。

六、切角（切缺）：严格按图纸产品工艺技术要求，准确在工作上进行切角（切缺）工艺操作，并确保工件长度一致，角度一致。

七、焊接：要求作业人员掌握焊接时对全材（热胀冷缩）对工件尺寸变化和影响，以力求工件尺寸、压角不因此而改变，以力保半成品高宽一致，外框架尺寸一致，充分满足产品外形和尺寸要求。

八、整形排架：整形排架要求做到横平竖直、四平八稳。

其工件（半成品）水平度、平行度、垂直度不大于2mm。

九、打磨：先用厚磨片进行初次打磨，再用80#千叶片进行二次打磨。

若工件有不平处应及时进行刮厚子灰处理，再用240#砂纸打磨光滑。

工件所有焊接部位全部要求打磨光洁。

十、复核自核：所有工件或半成品加工完毕后，作业人员严格按产品图纸上技术要求对工件或半成品尺寸、行为公差尺寸及其它客户有特殊工艺要求进行全面自核，若满足上述要求，其可转移至成品区。

十一、专检：由公司品质专员或主管对进入成品区产品再进行专检。

其专检项目包括产品尺寸（包括产品形位公差尺寸）、表面光洁及产品焊接强度要求和标准是否达标、十二、烤漆：严格按烤漆工艺技术标准和方法进行检验。

十三、入成品库：经以上流程，即自检-专检-专检检验无误后，计入成品库。

焊接自动化生产线的工作流程优化与改进现代制造业中，焊接自动化生产线在提高生产效率和产品质量方面发挥着重要作用。

然而，随着技术的不断发展和市场竞争的加剧，如何优化和改进焊接自动化生产线的工作流程成为了一项迫切需要解决的问题。

本文将从以下几个方面进行探讨：生产线的排布与布局规划、机器人编程与控制、零部件供应链管理和质量控制与检测。

一、生产线的排布与布局规划在焊接自动化生产线的优化与改进中，生产线的排布与布局规划起着至关重要的作用。

一个合理的布局能够极大地提高生产效率和工作流畅度。

首先，应根据不同工艺要求和生产流程合理安排焊接设备，确保设备的互相配合和协调。

其次，要考虑到工人操作的人性化和舒适性，合理安排工作台和工作站，减少工人繁琐的操作动作，降低工人的劳动强度。

最后，要考虑到设备的维修和保养，合理安排设备之间的距离和配套设施，便于设备的维修和保养。

二、机器人编程与控制焊接自动化生产线中的机器人是核心设备，机器人的编程与控制直接关系到生产效率和产品质量。

为了优化机器人的工作流程，首先需要进行合理的编程规划。

根据焊接工艺要求，制定合理的机器人动作路径和焊接顺序，提高焊接的速度和准确性。

其次，在编程过程中要考虑到机器人的灵活性和适应能力，使机器人能够应对不同的焊接任务和工作环境变化。

最后，在控制方面，要进行实时监控和反馈控制，及时调整机器人的参数和工作状态，提高机器人的响应速度和稳定性。

三、零部件供应链管理一个高效的零部件供应链管理是焊接自动化生产线优化与改进的重要环节。

在供应链管理中，首先要优化供应商的选择和合作，确保零部件的质量和供货的及时性。

其次，要实施准时制度和供应链信息共享，提高供应链反应的速度和准确性。

最后，要进行库存管理和成本控制，合理安排零部件的采购和存储，降低库存成本和物流成本。

四、质量控制与检测焊接自动化生产线的工作流程优化与改进还需要重视质量控制与检测。

首先，要建立完善的质量控制体系和标准化作业流程，从源头上控制产品质量。

焊接组装工艺流程及主要工序操作型材及门窗辅件的入厂检验型材入厂时，门窗组装厂应当严格按照GB/T8814—2004标准的规定对每批采购的型材进行入厂检验、试验。

1、 外观，型材表面应平滑，不允许有裂纹及影响使用的杂质和凹凸不平缺陷，色泽应均匀一致；2、 断面尺寸偏差（外形尺寸、功能尺寸、装配尺寸、壁厚等）、直线度、长度及单位质量应符合型材生产厂方提供图纸的要求或符合买卖双方约定的要求；3、 按门窗生产许可证的要求，还应对入厂型材进行下述的密些物理性能检验：低温落锤冲击；加热后状态；加热后尺寸变化率；主型材 可焊接性。

4、 检查型材包装、合格证、主型材的永久性标识是否符合要求，合格证上应当注明完整的产品信息。

对门窗组装使用的增强型钢、五金件、紧固件、密封件等也应按照有关标准进行检验，以确保门窗的质量。

型材应存放在阴凉、通风的库房内，平整堆放，避免阳光直射。

如果型材的保管环境温度与加工环境温度有较大的差别时，应在加工前将型材在加工环境温度下存放24小时以上才可进行加工。

型材的下料（切割）按照优化了的下料单，用下料设备将型材锯成一定长度尺寸的过程称为型材的下料（切割），一般须将型材两端切割成45º或90º角，对于采用焊接梃工艺的框型材还要锯切出“V ”形缺口。

1、 下料尺寸的确定型材下料时的尺寸精度和切割面的形状位置精度会直接影响到门窗构建的质量和成品门窗的功能。

根据确定的洞口尺寸、型材系列、门窗立面设计，计算组成门窗的每种型材的下料尺寸、端头形状和数量。

计算型材实际下料尺寸时的主要参考数据如下：(1)窗框与墙体的间隙：10~15mm/每边； (2)窗扇与窗框的搭接量：一般为8mm/每边； (3)切割公差：不大于1mm ； (4)焊接时的融接余量：3mm/每边； (5)焊接后的线性尺寸公差：不大于2mm ；(6)钢衬的下料长度：比塑料型材钢衬腔体最小端尺寸短5~10mm/每端。

2、下料设备及工艺参数 型材一般可以在双角锯、V 型锯上进行切割。

焊接结构生产流程和工艺方法焊接结构生产的工艺过程，根据产品的技术要求、形状和尺寸的差异而有所不同，并巨工厂中现有的设备条件和生产技术管理水平对产品工艺过程的制订也有一定的影响。

但从总体分析，按照工艺过程中各工序的内容以及相互之间的关系，各工艺过程都有着大致相同的生产流程，如图1所示。

图1.焊接结构生产流程1、生产组织与准备生产组织与准备工作对生产效率和产品质量的提高起着基本保证作用，它包括以下几方面的内容：（1）技术准备焊接结构生产的准备工作是整个制造工艺过程的开始。

它包括了解生产任务，审查（重点是工艺性审查）并熟悉结构图样，了解产品技术要求，在进行工艺分析的基础上，制定全部产品的工艺流程，进行工艺评定，编制工艺规程及全部工艺文件、质量保证文件，订购金属材料和辅料，编制用工计划（以便着手进行人员调整与培训）、能源需用计划（包括动力、水、压缩空气等），根据需要定购或自行设计，制造、装配焊接设备和装备，根据工艺流程的要求，对生产面积进行调整和建设等。

生产的准备工作很重要，做得越细致，越完善，未来组织生产就越顺利，生产效率越高，质量越好。

（2）物质准备根据产品加工和生产工艺要求，订购原材料、焊接材料以及其他辅助材料，并对生产中的焊接工艺设备、其他生产设备和工装夹具、量具进行调配、购置、设计、制造或维修。

材料库的主要任务是材料的保管和发放，它对材料进行分类、储存和保管并按规定发放。

材料库主要有两种，一是金属材料库，主要存放保管钢材；二是焊接材料库，主要存放焊丝、焊剂和焊条。

2、备料加工备料加工是指钢材的焊前加工过程，即对制造焊接结构的钢材按照工艺要求进行的一系列加工。

备料加工一般包括以下内容：（1）原材料准备将钢材（板材、型材或管材）进行验收、分类储存、发放。

发放钢材应严格按生产计划提出的材料规格与需要量执行。

（2）材料预处理其目的是为基本元件的加工提供合格的原材料，包括钢材的矫平、矫直、除锈、表面防护处理、预落料等工序。
