数据流图例题

习题4答案

第4章例题分析与解答

答案:⼀、填空题1.接⼝说明

2.功能模块

3.变换分析与事物分析

4.公共耦合

5.通信内聚

⼆、选择题1.C

2.A

3.B

4.D

5.C

三、应⽤题1.

2.主图：

⼦图M2（考前处理）：

⼦图M3（考后处理）：

查询模块的功能⽐较简单，可以将准考证编号作为索引关键字查阅各科成绩，这⾥不再赘述，读者可⾃⾏设计。

测试题

⼆、填空题1.软件概要设计说明书

2.模块

3.深度、宽度、扇⼊、扇出

4.数据耦合

5.公共耦合

6.通信内聚

7.受该模块内⼀个判定影响的所有模块

8.模块本⾝以及其所有下属模块9.数据流图

10.软件评审

三、选择题1.B.

2.C.

3.A.

4.D.

5.A.

6.D.

7.A.

8.B.

9.B. 10.C.五、应⽤题

仿真题

答案：1.A 2.A 3.C 4.B 5.C 6.B 7.D 8.CDBDA

习题1. 什么是软件概要设计？该阶段的基本任务是什么？

把⼀个软件需求转换为软件表⽰时，⾸先设计出软件总的体系结构。称为概要设计或结构设计。

基本任务：

⑴设计软件系统结构，具体为：

采⽤某种设计⽅法，将⼀个复杂的系统按功能划分为模块。

确定每个模块的功能。

确定模块之间的调⽤关系。

确定模块之间的接⼝（模块之间传递的信息）

评价模块的结构质量

⑵进⾏数据结构及数据库的设计

⑶编写概要设计的⽂档

主要内容有：概要设计说明书，数据库说明书（DBMS的简介，概念模型，逻辑设计，结果）⽤户⼿册，修订测试计划（测试的策略﹑⽅法﹑步骤）

⑷评审：是否完整地实现了规定的功能﹑性能要求。设计⽅案是否可⾏。关键的处理及内部接⼝定义的正确性，有效性，各部分的⼀致性。2．软件设计的基本原理包括哪些内容？

⑴模块化：模块是软件的组成部分，是具有独⽴功能且可命名的⼀段程序，所有模块组成

整体，可以满⾜问题的要求。模块化即按照⼀定的原则，将软件划分成若⼲个模块，每个模块完成⼀个特定的功能，然后把这些模块按照某种⽅法组装成⼀个软件系统。（可降低复杂度、减少⼯作量）

3.3

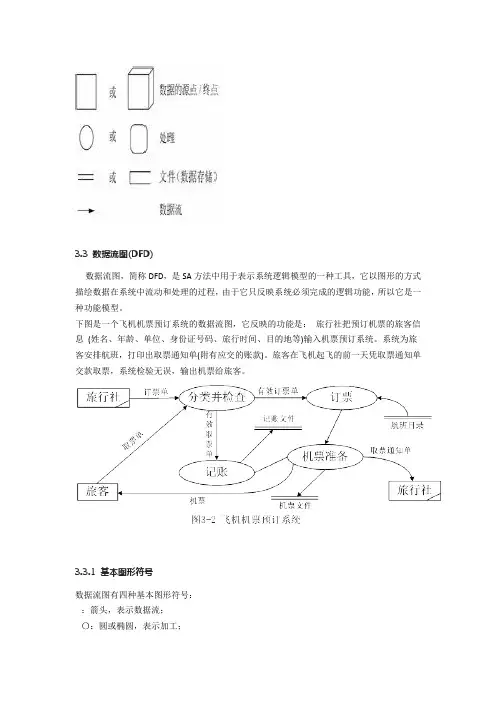

数据流图(DFD)

数据流图，简称DFD，是SA方法中用于表示系统逻辑模型的一种工具，它以图形的方式描绘数据在系统中流动和处理的过程，由于它只反映系统必须完成的逻辑功能，所以它是一种功能模型。

下图是一个飞机机票预订系统的数据流图，它反映的功能是： 旅行社把预订机票的旅客信息 (姓名、年龄、单位、身份证号码、旅行时间、目的地等)输入机票预订系统。系统为旅客安排航班，打印出取票通知单(附有应交的账款)。旅客在飞机起飞的前一天凭取票通知单交款取票，系统检验无误，输出机票给旅客。

3.3.1 基本图形符号

数据流图有四种基本图形符号：

：箭头，表示数据流；

〇：圆或椭圆，表示加工； = ：双杠，表示数据存储；

□：方框，表示数据的源点或终点。

(1) 数据流。数据流是数据在系统内传播的路径，因此由一组成分固定的数据组成。如订票单由旅客姓名、年龄、单位、身份证号、日期、目的地等数据项组成。由于数据流是流动中的数据，所以必须有流向，除了与数据存储之间的数据流不用命名外，数据流应该用名词或名词短语命名。

(2)加工(又称为数据处理)。对数据流进行某些操作或变换。每个加工也要有名字，通常是动词短语，简明地描述完成什么加工。在分层的数据流图中，加工还应编号。

(3)数据存储(又称为文件)，指暂时保存的数据，它可以是数据库文件或任何形式的数据组织。

(4)数据源点或终点，是本软件系统外部环境中的实体(包括人员、组织或其他软件系统)，统称外部实体。一般只出现在数据流图的顶层图。

3.3.2画数据流图的步骤

(1)首先画系统的输入输出，即先画顶层数据流图。顶层流图只包含一个加工，用以表示被开发的系统，然后考虑该系统有哪些输入数据、输出数据流。顶层图的作用在于表明被开发系统的范围以及它和周围环境的数据交换关系。下图为飞机机票预订系统的顶层图。

(2)画系统内部，即画下层数据流图。不再分解的加工称为基本加工。一般将层号从0开始编号，采用自顶向下，由外向内的原则。画0层数据流图时，分解顶层流图的系统为若干子系统，决定每个子系统间的数据接口和活动关系。例如，在上面的机票预订系统按功能可分成两部分，一部分为旅行社预订机票，另一部分为旅客取票，两部分通过机票文件的数据存储联系起来，0层数据流图如图3-4。

ERP十万个为什么

ERP数据流图

*************有限公司

ERP十万个为什么

目 录

1.1 企业销售管理业务的第一层数据流 ........................................... 4

1.2 销售基础数据管理业务数据流（第二层数据流） ............................. 5

1.3 销售计划管理业务数据流（第二层数据流） ................................. 5

1.4 销售订单管理业务数据流（第二层数据流） ................................. 6

1.5 销售收发货管理业务数据流（第二层数据流） ............................... 6

1.6 销售服务管理业务数据流（第二层数据流） ................................. 7

1.7 企业销售管理E—R关系 .................................................. 7

1.8 销售管理系统的功能模块 ................................................. 8

2.1 企业采购管理数据流程 ..................................................... 9

2.2 采购基础数据管理数据流程(第二层数据流) ................................ 10

2.3 采购计划管理数据流程(第二层数据流) .................................... 10

一

数据流图

数据流图表达了数据与处理的关系。

一、数据流图的基本元素

数据流图中只能有四种基本元素，如下：

学生选课描述一个处理。输入数据在此进行变换产生输出数据。其中注明处理的名称。

学生描述一个输入源点或输出汇点。其中注明源点或汇点的名称。

描述一个数据流。被加工的数据及其流向。流线上注明数据名称，箭头代表数据流动方向。

学生(Student)描述一个数据存储。通常用于代表一个数据表，其中注明数据表的名称。

二、分层数据流图

为了表达数据处理过程的数据加工情况，用一个数据流图往往是不够的。稍为复杂的实际问题，在数据流图上常常出现十几个甚至几十个加工。这样的数据流图看起来很不清楚。层次结构的数据流图能很好地解决这一问题。按照系统的层次结构进行逐步分解，并以分层的数据流图反映这种结构关系，能清楚地表达和容易理解整个系统。

下图给出分层数据流图的示例。数据处理S包括三个子系统1、2、3。顶层下面的第一层数据流图为DFD／L1。第二层数据流图DFD／L2.1、DFD／L2.2及DFD／L2.3分别是子系统1、2和3的细化。对任何一层数据流图来说，我们称它的上层图为父图，在它下一层的图则称为子图。

三、画数据流图的步骤和原则

基本步骤：自外向内，自顶向下，逐层细化，完善求精。

基本原则：

① 数据流图上所有图形符号只限于前述四种基本元素。

② 顶层数据流图必须包括前述四种基本元素，缺一不可。

③ 顶层数据流图上的数据流必须封闭在外部实体之间。

④ 每个加工至少有一个输入数据流和一个输出数据流。

⑤ 在数据流图中，需按层给加工框编号。编号表明该加工处在哪一层，以及上下层的父图与子图的对应关系。

⑥ 规定任何一个数据流子图必须与它上一层的一个加工对应，两者的输入数据流和输出数据流必须一致。此即父图与子图的平衡。

⑦ 可以在数据流图中加入物质流，帮助用户理解数据流图。

⑧ 图上每个元素都必须有名字。数据流和数据文件的名字应当是“名词”或“名词性短语”，表明流动的数据是什么。加工的名字应当是“名词＋宾语”，表明做什么事情。
