12864液晶中文资料JHD529m12008-08-11 21:42一、 概述二、 带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。

可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。

由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。

三、 基本特性:（1）、低电源电压（VDD:+3.0--+5.5V）（2）、显示分辨率:128×64点 （3）、内置汉字字库，提供8192个16×16点阵汉字(简繁体可选) （4）、内置 128个16×8点阵字符 （5）、2MHZ 时钟频率 （6）、显示方式：STN、半透、正显（7）、驱动方式：1/32DUTY，1/5BIAS （8）、视角方向：6点 （9）、背光方式：侧部高亮白色LED，功耗仅为普通LED 的1/5—1/10 （10）、通讯方式：串行、并口可选 （11）、内置DC-DC 转换电路，无需外加负压 （12）、无需片选信号，简化软件设计（13）、工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃模块接口说明：*注释1：如在实际应用中仅使用串口通讯模式，可将PSB 接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。

*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。

*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK 用焊锡短接。

2.2并行接口管脚号 管脚名称 电平 管脚功能描述1 VSS 0V 电源地2 VCC 3.0+5V 电源正3 V0 - 对比度（亮度）调整4 RS(CS） H/L RS=“H”,表示DB7——DB0为显示数据 RS=“L”,表示DB7——DB0为显示指令数据5 R/W(SID) H/L R/W=“H”,E=“H”,数据被读到DB7——DB0R/W=“L”,E=“H→L”, DB7——DB0的数据被写到IR 或DR6 E(SCLK) H/L 使能信号7 DB0 H/L 三态数据线8 DB1 H/L 三态数据线9 DB2 H/L 三态数据线10 DB3 H/L 三态数据线11 DB4 H/L 三态数据线12 DB5 H/L 三态数据线13 DB6 H/L 三态数据线14 DB7 H/L 三态数据线 w w w .p i c 16.c o m -y e g u o h u a15 PSB H/L H：8位或4位并口方式，L：串口方式（见注释1）16 NC - 空脚17 /RESET H/L 复位端，低电平有效（见注释2）18 VOUT - LCD 驱动电压输出端19 A VDD 背光源正端（+5V）（见注释3）20 K VSS 背光源负端（见注释3）*注释1：如在实际应用中仅使用并口通讯模式，可将PSB 接固定高电平，也可以将模块上的J8和“VCC”用焊锡短接。

12864液晶中文资料一、概述12864液晶是一种常用的显示器件，广泛应用于各种电子设备中。

本文将详细介绍12864液晶的基本原理、技术参数、接口定义以及使用方法。

二、基本原理12864液晶采用液晶材料的光电效应，通过控制液晶份子的罗列状态来实现图象的显示。

其基本原理如下：1. 液晶份子的罗列：液晶份子在电场作用下，可以呈现不同的罗列状态，包括平行罗列、垂直罗列和斜向罗列等。

2. 光的偏振特性：液晶份子的罗列状态会改变光的偏振方向，从而影响光的透射和反射。

3. 电场控制：通过施加电场，可以改变液晶份子的罗列状态，从而控制光的透射和反射，实现图象的显示。

三、技术参数12864液晶的技术参数如下：1. 分辨率：128x64像素，即共有128列和64行像素点。

2. 视角：可视角度为大约160度，支持广泛的观看角度。

3. 对照度：对照度高，图象显示清晰，可适应不同环境的显示需求。

4. 亮度：亮度可调节，适应不同环境的亮度要求。

5. 响应时间：响应速度快，显示图象刷新迅速。

四、接口定义12864液晶的接口定义如下：1. 电源接口：包括电源正负极连接口，用于提供电源给液晶显示模块。

2. 数据接口：包括数据引脚和控制引脚，用于传输图象数据和控制信号。

3. 背光接口：用于连接背光灯，提供背光照明。

五、使用方法12864液晶的使用方法如下：1. 连接电源：将电源正负极连接到液晶模块的电源接口，确保电源供应正常。

2. 连接数据接口：将数据引脚和控制引脚连接到控制器或者微处理器的相应引脚。

3. 连接背光：将背光接口连接到背光灯，确保背光灯正常工作。

4. 编写代码：使用相应的编程语言，编写控制12864液晶显示的代码，包括图象数据传输和控制信号发送等。

5. 调试测试：将控制器或者微处理器与12864液晶连接后，进行调试测试，确保图象能够正常显示。

六、应用领域12864液晶广泛应用于各种电子设备中，包括但不限于以下领域：1. 仪器仪表：用于显示各种仪器仪表的测量结果、参数和状态信息。

12864LCD液晶显示屏中文资料一、概述二、带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。

可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。

由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。

三、基本特性:（1）、低电源电压（VDD:+3.0--+5.5V）（2）、显示分辨率:128×64点（3）、内置汉字字库，提供8192个16×16点阵汉字(简繁体可选) （4）、内置 128个16×8点阵字符（5）、2MHZ时钟频率（6）、显示方式：STN、半透、正显（7）、驱动方式：1/32DUTY，1/5BIAS （8）、视角方向：6点（9）、背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 （10）、通讯方式：串行、并口可选（11）、内置DC-DC转换电路，无需外加负压（12）、无需片选信号，简化软件设计（13）、工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃模块接口说明：*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。

*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。

*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。

2.2并行接口的J8和“VCC”用焊锡短接。

*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。

12864液晶名称含义12864是128*64点阵液晶模块的点阵数简称，业界约定俗成的简称。

基本参数液晶屏类型 STN FSTN模块显示效果：黄绿底黑字蓝底白字白底黑字视角6点钟12点钟驱动方式 1/64 DUTY 1/9 BIAS背光LED白色LED黄绿色控制器KS0108或兼容ST7920 T6963C数据总线 8 位并口/6800 方式串口温度特性工作温度：-20℃~+70℃ 储藏温度：-30℃~+80℃点阵格式 128 x 64基本用途：该点阵的屏显成本相对较低，适用于各类仪器，小型设备的显示领域。

基本用途：该点阵的屏显成本相对较低，适用于各类仪器，小型设备的显示领域。

液晶模组使用注意事项1 当您在你的产品设计中使用本液晶模组，注意液晶的视角与你的产品用途相一致。

2 液晶屏是玻璃为基础的，跌落或与硬物撞击会引起液晶屏破裂或粉碎。

尤其是边角处。

3 尽管在液晶表面的偏振片有抑制反光的表层，应当小心不要划伤表面，一般推荐在液晶表面采用透明塑胶材料的保护屏。

4 如果液晶模组储藏在低于规定的温度以下，液晶材料会凝结而性能恶化。

如果液晶模组储藏在高于规定的温度以上，液晶材料的分子排列方向会转变为液态，可能无法恢复到原来的状态。

超出温度和湿度范围，会引起偏振片剥落或起泡。

因此，液晶模组应储藏在规定的温度范围。

5 如液晶表面遇口水或滴水，应立即擦除，避免长时间过后引起色彩变化或留下污点。

水蒸气会引起ITO电极腐蚀。

6 如果需要清洁液晶屏表面，应该用棉或软布轻快地擦拭，仍不能清除时，呵气之后再擦拭。

7 液晶模组的驱动应遵照规定的额定指标，避免故障及永久损坏。

对液晶材料施加直流电压，会引起液晶材料迅速恶化，应该确保提供交流波形的M信号的连续应用。

特别是，在电源开关时应遵照供电顺序，避免驱动锁存及直流直接加至液晶屏。

8 机械注意事项：a) 液晶模组是在高精度下调试安装的。

避免外力撞击，不要对其改变或修改。

b) 不要篡改金属框的任何突出部分。

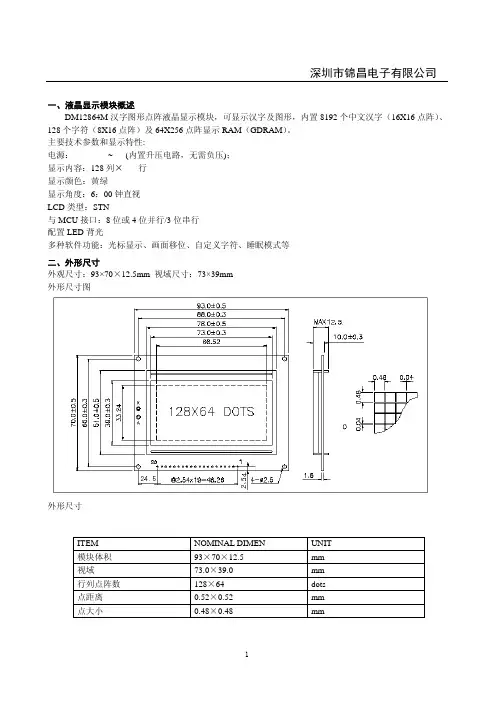

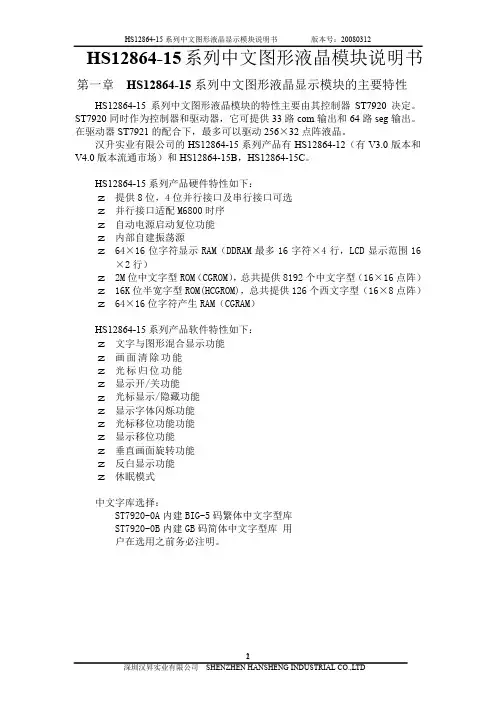

12864液晶中文资料一、液晶显示模块概述JM12864M-2汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。

主要技术参数和显示特性:电源：VDD 3.3V~+5V(内置升压电路，无需负压)；显示内容：128列× 64行显示颜色：黄绿显示角度：6：00钟直视LCD类型：STN与MCU接口：8位或4位并行/3位串行配置LED背光多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等二、外形尺寸外观尺寸：93×70×12.5mm 视域尺寸：73×39mm外形尺寸图外形尺寸脚说明128X64HZ 引脚说明逻辑工作电压(VDD)：4.5～5.5V电源地(GND)：0V工作温度(Ta)：-10℃～60℃(常温) / -20℃～70℃（宽温）三、接口时序模块有并行和串行两种连接方法（时序如下）：8位并行连接时序图MPU写资料到模块MPU从模块读出资料2、串行连接时序图串行数据传送共分三个字节完成：第一字节：串口控制—格式11111ABCA为数据传送方向控制：H表示数据从LCD到MCU，L表示数据从MCU到LCDB为数据类型选择：H表示数据是显示数据，L表示数据是控制指令C固定为0第二字节：(并行)8位数据的高4位—格式DDDD0000第三字节：(并行)8位数据的低4位—格式0000DDDD串行接口时序参数：(测试条件：T=25℃VDD=4.5V)四、用户指令集1、指令表1：（RE=0：基本指令集）指令表—2：（RE=1：扩充指令集）备注：1、当模块在接受指令前，微处理顺必须先确认模块内部处于非忙碌状态，即读取BF标志时BF需为0，方可接受新的指令；如果在送出一个指令前并不检查BF标志，那么在前一个指令和这个指令中间必须延迟一段较长的时间，即是等待前一个指令确实执行完成，指令执行的时间请参考指令表中的个别指令说明。

12864C-1液晶中文显示模块(一)概述 (3)(一)(二)外形尺寸1 方框图 (3)2 外型尺寸图 (4)(二)(三)模块的接口 (4)(三)(四)硬件说明 (5)(五) 指令说明 (7)(四)(五)读写操作时序 (8)(五)(六)交流参数 (11)(六)(七)软件初始化过程 (12)(七)(八)应用举例 (13)(八)(九)附录1半宽字符表 (20)2 汉字字符表 (21)一、概述12864C-1是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。

可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。

由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。

基本特性:●●低电源电压（VDD:+3.0--+5.5V）●●显示分辨率:128×64点●●内置汉字字库，提供8192个16×16点阵汉字(简繁体可选)●●内置 128个16×8点阵字符●●2MHZ时钟频率●●显示方式：STN、半透、正显●●驱动方式：1/32DUTY，1/5BIAS●●视角方向：6点●●背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10●●通讯方式：串行、并口可选●●内置DC-DC转换电路，无需外加负压●●无需片选信号，简化软件设计●●工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃二、方框图3、外形尺寸图三、模块接口说明*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。

12864液晶中文资料，控制芯片为ST7920概述二、带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64,内置8192个16*16点汉字，和128个16*8点ASCII 字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。

可以显示8×4行16×16点阵的汉字.也可完成图形显示.低电压低功耗是其又一显著特点。

由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。

三、基本特性:（1）、低电源电压（VDD:+3.0--+5.5V）（2）、显示分辨率:128×64点（3）、内置汉字字库，提供8192个16×16点阵汉字(简繁体可选（4）、内置128个16×8点阵字符（5）、2MHZ时钟频率（6）、显示方式：STN、半透、正显（7）、驱动方式：1/32DUTY，1/5BIAS（8）、视角方向：6点（9）、背光方式：侧部高亮白色LED，功耗仅为普通LED 的1/5—1/10（10）、通讯方式：串行、并口可选（11）、内置DC-DC 转换电路，无需外加负压（12）、无需片选信号，简化软件设计（13）、工作温度:0℃-+55℃,存储温度:-20℃-+60℃模块接口说明：*注释1：如在实际应用中仅使用串口通讯模式，可将PSB 接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。

*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。

*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。

2.2并行接口管脚号管脚名称电平管脚功能描述1VSS 0V 电源地2VCC 3.0+5V电源正3V0-对比度（亮度）调整4RS(CS）H/LRS=“H”，表示DB7——表示DB7——DB0为显示数据RS=“L”，数据被读到DB7——DB0 DB0为显示指令数据5R/W(SIDH/LR/W=“H”,E=“H”，DB0的数据被写R/W=“L”,E=“H→L”,DB7——到IR 或DR6E(SCLKH/L使能信号7DB0H/L三态数据线8DB1H/L三态数据线9DB2H/L三态数据线10DB3H/L三态数据线11DB4H/L三态数据线12DB5H/L三态数据线13DB6H/L三态数据线14DB7H/L三态数据线15PSB H/LH：8位或4位并口方式，L：串口方式（见注释1）16NC -空脚17/RESETH/L复位端，低电平有效（见注释2）18VOUT -LCD 驱动电压输出端19A VDD 背光源正端（+5V）（见注释3）20K VSS 背光源负端（见注释3）*注释1：如在实际应用中仅使用并口通讯模式，可将PSB 接固定高电平，也可以将模块上的J8和“VCC”用焊锡短接。

液晶显示模块技术手册J12864 中文/JGD12864 中文/FY12864ZW特色：（1）模组背部自带10K 3*3 硬封可调电位器，可以调到理想对比度（2）LED 背光极性可调，JP4 为液晶背光正负反接处,此模组背光为4 颗LED 灯，非普通背光（3）模组自带原装三星正品防静电电容，抗干扰性更强C6 C7 C8（4）串并口可通过两种方式调节 1 PSB 脚控制 2 JP2 短路到+为并口短路到-为串口（5）自改3.3V 可通过JP3 调节，默认接+级为5V，接-为3.3V，C4 C5 加极性电容即可型号为106A 14FH4，背光电阻33 欧改成 3.3 欧+一、液晶显示模块概述12864中文汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵）、128 个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。

主要技术参数和显示特性:电源：VDD 3.3V~+5V(内置升压电路，无需负压)；显示内容：128 列×64 行显示颜色：黄绿/蓝屏/灰屏显示角度：6：00 钟直视LCD 类型：STN与MCU 接口：8 位或 4 位并行/3 位串行配置LED 背光多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等二、外形尺寸外观尺寸：93×70×12.5mm 视域尺寸：73×39mm外形尺寸图11.5外形尺寸ITEM NOMINAL DIMEN UNIT模块体积93×70×12.5mm视域73.0×39.0mm行列点阵数128×64dots点距离0.52×0.52mm点大小0.48×0.48mm。

目前最完整的12864中文资料IC资料2007-07-29 23:08:52 阅读674 评论0 字号：大中小订阅一、OCM12864液晶显示模块概述OCM12864液晶显示模块是128×64点阵型液晶显示模块，可显示各种字符及图形，可与CPU直接接口，具有8位标准数据总线、6条控制线及电源线。

采用KS0107控制IC。

二、最大工作范围1、逻辑工作电压(Vcc)：4.5～5.5V2、电源地(GND)：0V3、LCD驱动电压(Vee)：0～-10V4、输入电压：Vee～Vdd5、工作温度(Ta)：0～55℃(常温) / -20～70℃（宽温）6、保存温度(Tstg)：-10～65℃三、电气特性(测试条件Ta=25,Vdd=5.0 /-0.25V)1、输入高电平(Vih)：3.5Vmin2、输入低电平(Vil)：0.55Vmax3、输出高电平(Voh)：3.75Vmin4、输出低电平(Vol)：1.0Vmax5、工作电流：2.0mAmax四、接口说明12864-1,12864-2接口说明表1 VSS 0V 逻辑电源地。

2 VDD 5.0V 逻辑电源正。

3 V0 LCD驱动电压，应用时在VEE与V0之间加一2K可调电阻。

4 D/I H/L 数据\指令选择：高电平：数据D0-D7将送入显示RAM；低电平：数据D0-D7将送入指令寄存器执行。

5 R/W H/L 读\写选择：高电平：读数据；低电平：写数据。

6 E H.H/L 读写使能，高电平有效，下降沿锁定数据。

7 DB0 H/L 数据输入输出引脚。

8 DB1 H/L 数据输入输出引脚。

9 DB2 H/L 数据输入输出引脚。

10 DB3 H/L 数据输入输出引脚。

11 DB4 H/L 数据输入输出引脚。

12 DB5 H/L 数据输入输出引脚。

13 DB6 H/L 数据输入输出引脚。

14 DB7 H/L 数据输入输出引脚。

15 CS1 H/L 片选择信号，低电平时选择前64列。

12864中文资料简介12864是一种常见的液晶显示器，广泛应用于各种数字产品中。

本文将介绍12864的基本知识和使用方法，帮助读者更好地了解和使用12864。

12864的基本特性12864是指液晶显示屏的像素为128x64的型号。

其外部尺寸通常为80x36mm，显示区域尺寸为60x30mm。

12864液晶显示器通常采用ST7920驱动芯片，具有较高的显示效果和稳定性。

12864的接口和引脚定义12864液晶显示器的接口通常采用并行方式。

其引脚定义如下：•RST：复位引脚，用于将显示器复位到初始状态。

•RS：命令/数据选择引脚，用于选择向显示器发送的是命令还是数据。

•EN：使能引脚，用于触发显示器对接收的命令或数据进行处理。

•D0~D7：数据引脚，用于传输显示数据。

•CS1、CS2：片选引脚，用于选择要控制的显示区域。

•PSB：并行/串行选择引脚，用于选择并行通信方式还是串行通信方式。

•VCC、GND：电源引脚。

12864的使用步骤使用12864液晶显示器的基本步骤如下：1.准备工作：将12864液晶显示器与主控板通过接口线连接好，并接上电源。

2.初始化：通过向液晶显示器发送一系列初始化命令，使其进入正确的工作状态。

3.显示数据：向液晶显示器发送需要显示的数据，可以是文字、图形等。

4.控制显示：根据需要，通过发送命令来控制显示器的各种参数，如清屏、设置显示位置等。

5.结束操作：最后需要对液晶显示器进行适当的关闭操作，包括关闭电源等。

12864的应用领域由于12864液晶显示器具有尺寸适中、显示效果好、稳定性高等特点，因此广泛应用于各种数字产品中，包括但不限于以下领域：•仪器仪表：12864液晶显示器可以用于各种仪器仪表的显示部分，如电子测量仪器、光学仪器等。

•信息显示：12864液晶显示器可以用于各种信息显示设备，如温湿度显示器、计时器、电子钟等。

•消费电子：12864液晶显示器可以用于各种消费电子产品，如电子游戏机、MP3播放器等。

FYD12864液晶中文显示模块(一) (一)概述 (3)(二)(二)外形尺寸1 方框图 (3)2 外型尺寸图 (4)(三)(三)模块的接口 (4)(四)(四)硬件说明 (5)(五) 指令说明 (7)(五)(五)读写操作时序 (8)(六)(六)交流参数 (11)(七)(七)软件初始化过程 (12)(八)(八)应用举例 (13)(九)(九)附录1半宽字符表 (20)2 汉字字符表 (21)一、概述FYD12864-0402B是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。

可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。

由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。

基本特性:●●低电源电压（VDD:+3.0--+5.5V）●●显示分辨率:128×64点●●内置汉字字库，提供8192个16×16点阵汉字(简繁体可选)●●内置 128个16×8点阵字符●●2MHZ时钟频率●●显示方式：STN、半透、正显●●驱动方式：1/32DUTY，1/5BIAS●●视角方向：6点●●背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 ●●通讯方式：串行、并口可选●●内置DC-DC转换电路，无需外加负压●●无需片选信号，简化软件设计●●工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃二、方框图3、外形尺寸图三、模块接口说明*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。

FYD12864液晶中文显示模块(一) (一)概述 (3)(二)(二)外形尺寸1 方框图 (3)2 外型尺寸图 (4)(三)(三)模块的接口 (4)(四)(四)硬件说明 (5)(五) 指令说明 (7)(五)(五)读写操作时序 (8)(六)(六)交流参数 (11)(七)(七)软件初始化过程 (12)(八)(八)应用举例 (13)(九)(九)附录1半宽字符表 (20)2 汉字字符表 (21)一、概述FYD12864-0402B是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。

可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。

由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。

基本特性:●●低电源电压（VDD:+3.0--+5.5V）●●显示分辨率:128×64点●●内置汉字字库，提供8192个16×16点阵汉字(简繁体可选)●●内置 128个16×8点阵字符●●2MHZ时钟频率●●显示方式：STN、半透、正显●●驱动方式：1/32DUTY，1/5BIAS●●视角方向：6点●●背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 ●●通讯方式：串行、并口可选●●内置DC-DC转换电路，无需外加负压●●无需片选信号，简化软件设计●●工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃二、方框图3、外形尺寸图三、模块接口说明*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。

FYD12864液晶中文显示模块(一) (一)概述 (3)(二)(二)外形尺寸1 方框图 (3)2 外型尺寸图 (4)(三)(三)模块的接口 (4)(四)(四)硬件说明 (5)(五) 指令说明 (7)(五)(五)读写操作时序 (8)(六)(六)交流参数 (11)(七)(七)软件初始化过程 (12)(八)(八)应用举例 (13)(九)(九)附录1半宽字符表 (20)2 汉字字符表 (21)一、概述FYD12864-0402B是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。

可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。

由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。

基本特性:●●低电源电压（VDD:+3.0--+5.5V）●●显示分辨率:128×64点●●内置汉字字库，提供8192个16×16点阵汉字(简繁体可选)●●内置 128个16×8点阵字符●●2MHZ时钟频率●●显示方式：STN、半透、正显●●驱动方式：1/32DUTY，1/5BIAS●●视角方向：6点●●背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 ●●通讯方式：串行、并口可选●●内置DC-DC转换电路，无需外加负压●●无需片选信号，简化软件设计●●工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃二、方框图3、外形尺寸图三、模块接口说明*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。

12864液晶(一) (一)概述 (3)(二)(二)外形尺寸1 方框图 (3)2 外型尺寸图 (4)(三)(三)模块的接口 (4)(四)(四)硬件说明 (5)(五) 指令说明 (7)(五)(五)读写操作时序 (8)(六)(六)交流参数 (11)(七)(七)软件初始化过程 (12)(八)(八)应用举例 (13)(九)(九)附录1半宽字符表 (20)2 汉字字符表 (21)一、概述FYD12864-0402B是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。

可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。

由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。

基本特性:●●低电源电压（VDD:+3.0--+5.5V）●●显示分辨率:128×64点●●内置汉字字库，提供8192个16×16点阵汉字(简繁体可选)●●内置 128个16×8点阵字符●●2MHZ时钟频率●●显示方式：STN、半透、正显●●驱动方式：1/32DUTY，1/5BIAS●●视角方向：6点●●背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 ●●通讯方式：串行、并口可选●●内置DC-DC转换电路，无需外加负压●●无需片选信号，简化软件设计●●工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃二、方框图3、外形尺寸图三、模块接口说明*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。

FYD12864液晶中文显示模块(一) (一)概述 (3)(二)(二)外形尺寸1 方框图 (3)2 外型尺寸图 (4)(三)(三)模块的接口 (4)(四)(四)硬件说明 (5)(五) 指令说明 (7)(五)(五)读写操作时序 (8)(六)(六)交流参数 (11)(七)(七)软件初始化过程 (12)(八)(八)应用举例 (13)(九)(九)附录1半宽字符表 (20)2 汉字字符表 (21)一、概述FYD12864-0402B是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。

可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。

由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。

基本特性:●●低电源电压（VDD:+3.0--+5.5V）●●显示分辨率:128×64点●●内置汉字字库，提供8192个16×16点阵汉字(简繁体可选)●●内置 128个16×8点阵字符●●2MHZ时钟频率●●显示方式：STN、半透、正显●●驱动方式：1/32DUTY，1/5BIAS●●视角方向：6点●●背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 ●●通讯方式：串行、并口可选●●内置DC-DC转换电路，无需外加负压●●无需片选信号，简化软件设计●●工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃二、方框图3、外形尺寸图三、模块接口说明*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。
