建筑外墙外保温技术的应用

外墙外保温施工技术应用探讨

摘要: 外墙保温技术在我国发展迅速，对于减少建筑物外墙围护结构的热损耗，提高能源利用率，发挥着重要作用。本文结合工程实例，对住宅建筑墙体的外墙外保温施工技术进行了探讨。

关键词:建筑工程；外保温；施工技术

1引言

随着我国建设经济的快速发展，建筑节能成为了一项长期战略任务，外墙外保温以其特有的优势，逐渐成为了节能建筑保温墙体的主要发展方向。采用外保温技术，因其保温层置于建筑物围护结构外侧，缓冲了因温度变化导致结构变形产生的应力，避免了雨、雪、冻、融、干、湿循环造成的结构破坏，减少了空气中有害气体和紫外线对围护结构的侵蚀。外墙外保温技术是由保温层、保护层和固定材料构成。与内保温及夹心保温相比，外墙外保温技术具有以下优点:热工性能高，保温效果好，综合投资低；不仅适用于新建工程，也适用于旧楼改造，适用范围广；基本消除热(冷)桥的影响，同时消除结露和霉变现象，提高了居住的舒适度。下面主要对外墙外保温施工技术应用进行了探讨。

2工程概况

一住宅楼工程，建筑总面积为8900m2。地上11层，本工程外墙为:250mm厚轻质砂加气混凝土砌块，部分为剪力墙；采用外墙外保温，外墙找平采用1cm～3cm聚苯颗粒浆料找平，外表涂覆聚合物

抗裂砂浆。

3外墙保温施工准备

3.1材料要求

由于目前国家尚没有明确的新建工程外墙保温的规范，可参考中国建筑标准设计研究所出版的《外墙外保温建筑构造(一)》。墙体外保温所用材料、配件应符合下列要求:

(1)胶粘剂及塑料卡钉固定件:胶粘剂应采用经过签定的专用胶粘材料，其主要技术性能指标应符合国家标准。塑料卡钉固定件为长82mm，￠8的abs工程塑料外套，中间为钢制镀锌螺丝的胀管。

(2)聚苯保温板应采用自熄型高效保温、耐久性好的材料，并应符合防火要求。

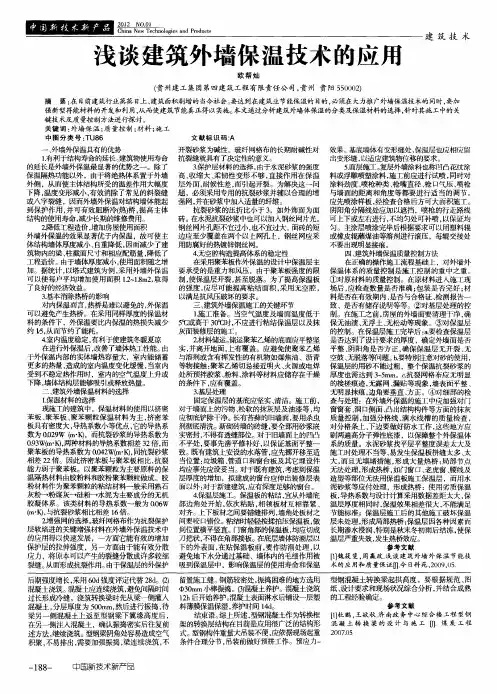

：　Ｃｈｉｎａ　Ｎｅｗ　Ｔｅｃｈｎｏｌｏｇｉｅｓ　ａｎｄ　Ｐｒｏｄｕｃｔｓ　浅谈建筑外墙保温技术的应用　建筑技术　

欧帮灿　

（贵州建工集团第四建筑工程有限责任公司，贵州贵阳５５０００２）　

摘要：在目前建筑行业蒸蒸日上、建筑面积剧增的当今社会。要达到在建筑业节能保温的目的，必须在大力推广外墙保温技术的同时，要加　

强新型符能材料的开发和利用，从而使建筑节能真正得以实施。本文通过分析建筑外墙体保温的分类及保温材料的选择，针对其施工中的关　

键技术及质量控制方法进行探讨。　关键词：外墙保温；质量控制；材料；施工　

中图分类号：ＴＵ８６　文献标识码：Ａ　

一、外墙外保温具有的优势　

１．有利于结构寿命的延长。建筑物使用寿命　

的延长是外墙外保温最显著的优势之一。除了　

保温隔热功能以外，由于将绝热体系置于外墙　

外侧，从而使主体结构所受的温差作用大幅度　

下降，温度变形减小，有效消除了常见的斜裂缝　或八字裂缝，因而外墙外保温对结构墙体能起　

到保护作用，并可有效阻断冷（热）桥，提高主体　

结构的使用寿命，减少长期的维修费用。　

２．降低工程造价，增加房屋使用面积　

外墙外保温的效果显著优于内保温，故可使主　

体结构墙体厚度减小、自重降低，因而减少了建　

筑物内的梁、柱截面尺寸和相应配筋量，降低了　工程造价。由于墙体厚度减小，使用面积随之增　

加。据统计，以塔式建筑为例，采用外墙外保温　可以使每户平均增加使用面积１．２—１．８ｍ２，取得　

了良好的经济效益。　

３３Ｌｔ．￣消除热桥的影响　

对内保温而言，热桥是难以避免的，外保温　

可以避免产生热桥。在采用同样厚度的保温材　料的条件下，外保温要比内保温的热损失减少　

约　，从而节约了能耗。　

４．室内温度稳定，有利于使建筑冬暖夏凉　在进行外保温后，改善了墙体热工性能。由　

于外保温内部的实体墙热容量大，室内能储蓄　

更多的热量，造成的室内温度变化缓慢，当室内　

受到不稳定热作用时，室内的空气温度上升或　

下降，墙体结构层能够吸引或释放热量。　二、建筑外墙保温材料的选择　

外墙外保温技术及在施工中的应用　当今世界，由于对节约能源的要求　不断提高，建筑围护结构的保温也在日益　加强，其中以外墙保温的发展最为迅速，　１９７３年世界性的石油危机以后，外墙外　保温技术在许多国家得到了长足发展。　近十年来，随着我国建筑节能工作　水平的不断提高，在学习引进国外先进　技术基础上，也加强了外墙外保温技术　的研究开发，多种体系的外墙外保温技　术得以大面积推广。　１外墙外保温技术特点　１）保温性能强。由于保温板导热　性低，建筑物被其包裹，消除了冷桥，　减少了空气流及湿度侵入，大大减少了　外部气候对建筑物的冷热冲击，能够有　效地保温隔热。　２）防水效果显著。外保温系统具有　非常优秀的抗裂防水性能，既防止了保温　层表面开裂，又解决了墙面防水问题。　３）弥补了建筑物的缺陷。由于外　保温系统中的保温板的柔软性能以及裂　缝产生的位移，裂缝包裹在抗裂防水层　里面不会再有渗水之虞。　４）相容性好。外墙保温系统各种材　料都经过兼容性优化配置，保证各层间兼　容性，形成保温系统各层良好的过渡，减　少各层间因温度压力产生变形差异量，防　止因层问变异产生的开裂剥落。　５）抗老化。整套系统抗老化，耐　候性在５Ｏ年以上。　在使用同样厚度的保温材料条件　下，外保温耍比内保温的热损失减少了　五分之一，从而节约了能源　室内蓄存　更多热量，有利于建筑冬暖夏凉；减少　温度应力对墙体结构的破坏能最大限度　地延长建筑物的使用寿命，特别是在旧　房改造时，外保温能使建筑物面貌大为　改观。外保温应用范围十分广泛，无论　是民用建筑、工业建筑还是低层高层均　能使用。　笔者参与施工的郑州市东瑞园小区　外墙采用了聚苯板７ｃｍ与墙体一次浇注成　型。该技术是在混凝土框剪体系中将聚苯　板内置于建筑模板，然后浇注混凝土，混　凝土与聚苯板一次浇注成复合墙体，解　决了外挂或外保温的主要问题。　２施工方案　２．１技术准备　熟悉有关图纸资料：了解材料性能，　掌握施工要领，明确施工顺序：由提供材　料企业选派技术指导及施工工人现场检　验；熟悉掌握外墙外保温构造（Ｏ５Ｙｕ３　１）；学习规范和操作规程，编制好各部　位的安全、施工技术交底。　２＿２机具准备　切割聚苯板操作设备，盒尺、墨斗、　砂浆搅拌机、抹灰工具、检测工具等。　２．３材料准备　７Ｏ厚单面钢丝网架夹芯聚苯板，要　求表面密度１８２２ｋｇ／ｍ。阻燃：保温板与　墙体连接材料：Ｌ型或Ｕ型　６钢筋；抗　裂砂浆抹灰材料，防裂纤维或耐碱玻纤　网格布。　２．４外墙保温板的安装　１）外墙保温安装必须在外墙钢筋　验收合格后方可进行。　２）在楼面上弹出外墙体控制线，　以；隹确确定外墙保温板的安装位置。　３）拼装保温板：保温板就位，将　Ｌ型钢筋或Ｕ型钢筋穿过保温板用铁丝将　钢筋与墙体钢筋绑扎牢固，板与板间水　平接缝处用镀锌钢丝绑扎，中距　５００ｍｍ，竖向高低槽用苯板胶粘接。　４）外墙阴、阳角交接处须附加角网，　搭接长度不小于２００ｍｍ，门窗口的四角处　附加４５。角网，尺寸为２００　Ｘ　４００ｍｍ。　５）保温板安装时及时清理泡沫碎　片，禁止聚苯板泡沫碎片堆积在施工缝　处，防止烂根。　６）门窗洞口容易漏浆部位应增贴　海绵条。　２．５模板安装　１）按弹出的墙线位置安装模板，　在底层混凝土强度不低于７．５ＭＰａ时，开　始装上一层模板，并利用下一层外墙螺　栓孔挂三角平台架（安全防护架）。　２）在安装外墙外侧模板前，须在现　浇混凝土墙体根部或保温板外侧采用可　靠的定位措施，以防模板挤靠保温板。　３）保温板置于外墙外皮模板内，　紧贴模板，保温板应高出顶板结构上皮　标高兼作顶板侧面模板，防止顶板混凝　文／蒋明　土浇筑时，混凝土污染外墙外保温。　２．６抗裂抹面层的混合物砂浆配制　先将Ｐ．Ｃ３２．５复合硅酸盐水泥与普通　中细砂子按１：３的比例（重量比）混合　均匀，然后把抗裂防水面层剂倒入干净的　容器中，按水泥重量比的１％逐步加入水　泥与砂的混合物。用砂浆搅拌机均匀搅　拌，待全部搅拌均匀后，视其和易性，黏　稠度适中，便于操作，即可施工，一次搅　拌不宜过多，随拌随用，在２ｈ内用完。　２Ｉ７外墙外保温板板面抹灰　板面要清除干净、无灰尘、油渍和　污垢。两层之间保温板钢丝网应断开不　得相连。抹抗裂防水面层砂浆应至少分　两遍施工，每两遍间隔应在１２ｈ以上，　墙角门、窗口平整度应达到一般抹灰质　量验收要求，总厚度不大于２Ｏｍｍ。抹　抗裂防水面层砂浆后，应检查平整、垂　直及阴阳角方正等。　２．８饰面砖粘贴　抗裂防水面层砂浆施工完毕３～７ｄ后　可进行饰面砖粘贴工序。饰面砖粘贴施　工及验收标准按照《外墙饰面砖工程施　工及验收规程》（ＪＧＧ１　２６２０００）执行。　２．９注意事项　１）施工中各专业工种应紧密配合，　合理安排工序，严禁颠倒工序作业。　２）抹完聚合物砂浆的保温墙体，　不宜随意开洞，如确实需要，应在墙体　保护达到设计强度后，方可进行。　３）夏季施工应适当安排作业时　间，尽量避开日光暴晒时段。　４）聚合物砂浆宜用电动搅拌器，　用毕清理。　５）施工完成后应防止重物撞击墙面。　６）材料使用前应与系统做相溶性　试验。　７）拆卸脚手架或升降外架时，注　意保护墙面免受碰撞。　８）严禁踩踏窗台、线脚。　９）在施工完毕的外保温面层上不　得再施工抹灰层。凰　作者单位：河南瑞奇房地产开发有限　公司郑东新区住宅小区项目部　【收稿日期：２００８—０８—０１】

TM

105外墙保温技术应用探析 白伟 黔西南州建筑安装工程总公司摘 要：外墙保温技术是环保性的保温技术，它不会对环境造成很大的污染，并且，利用外墙保温技术，还可以减少成本地投入。为此，本文就外墙保温技术的应用提出几点意见和建议。关键词：外墙保温；技术发展；应用1 外墙保温技术的重要性外墙保温是随着建筑节能型住宅的发展而发展的。外墙作为建筑物的最外层，对保护建筑物起着重要的作用，它在裸露的空气中经受着各种天气情况，包括冷、热、冰冻、雨雪等，水、温度和环境污染交替作用于外墙上，使之产生裂痕、霉菌等，严重影响建筑物的使用寿命，也会对居住在里面的居民的身体会产生不利影响。相对于昂贵的维修费用，外墙的外保温体系的使用价值远远超过其成本价值，它作用于建筑物的外表，把建筑物保护起来，这就使得建筑物免于风吹日晒，延长了建筑物的寿命，还能起到很好的保温作用。2 外墙保温技术在国外的发展情况外墙外保温体系起源于上世纪 40 年代的瑞典和德国，它距今已经有 60 多年的历史。经过了 60 多年的考验和验证，外墙保温技术得到了很好地印证。无论是从建筑物的装饰效果还是居住的舒适程度来看都是一项值得在全世界范围内推广的技术，如今外墙外保温体系已经是在欧美等发达国家市场上占据一定比重的技术。在本世纪的七八十年代，这一技术得到了飞速地发展，其中以聚苯乙烯作为保温层加薄抹料的做法使用的最为普遍，在此以后，又经过了 10 年多的时间，EOTA（欧洲技术标准审批组织）发布了一个新外墙保温标准，名称是《带抹灰层的墙体外保温复合体系指南》，这个新标准是欧洲带抹灰层地外墙外保温体系的技术总结。近年，发达国家的新技术标准往往更强调的是达到所规定的性能要求，而不是规定具体的操作手法，这也就是说，技术的手法可以多种多样，不拘一格，只要满足标准规定的一些性能要求，使得技术的发展空间大大扩大。3 我国的外墙保温技术发展状况在我国长期以来，经济发展落后，科技产品更新换代较缓慢，人民生活水平较低，人们对建筑物节能新技术、新产品缺乏投资和购买的热情及建筑节能的政策、法律法规和标准的制定和实施管理之后，使得我国的节能型建筑得不到很好地发展空间。从 20 世纪 80 年代初期开始，随着我国经济地发展，政府开始制定并实施节能型建筑的政策。到 90 年代中期，我国节能型建筑政策才得到全面实施，建设部门相继颁发了一系列有关建筑节能的政策、法律法规和标准，外墙保温技术也随之得到大力推广,外墙保温技术成为了一项研究中的重点。十多年以来，我国加强了对外墙外保温技术的研究开发工作，涌现了多种采取不同手段而制作的外墙保温技术。在我国的发达城市，例如北京、天津等地，在 20 世纪 80 年代曾经试验过外墙保温技术，把这一技术应用于一些节能建筑物，拥有了成功的经验，但也存在很多的不足，近几年来，由于吸收外国的有益经验，改进本国的不足之处，使得外墙保温技术有了长足的发展，实际应用成功的案例也越来越多。与此同时，多种先进的外墙外保温体系也纷纷向我国传播，期盼在我国的市场上能拥有一席之地。在这个背景下，我国更加强了对能源节约和环境保护的重视程度。外墙保温技术得到了更进一步的长足的发展，并成为了我国一项重要的、基本的建筑节能技术。4 外墙保温技术的发展和应用通过以上几个方面的阐述和分析，我们可以看到，我国的外墙保温技术还得，而且是必须有所发展，在本文中，主要就外围护墙体和通风口施工方案进行介绍。4.1 一般规定复合节能墙体的结构为：基层墙体、找平层、粘结层、保温层、保护层和饰面层。在保温层工程施工前，外墙上所有的门、窗框体、穿插管线等等东西均应安装完毕并且通过检验。门、窗框体与墙体之间的空隙要用保温材料填满、充实，门窗口在施工过程中要根据设计图留出足够的空隙，以便苯板地安装。外墙苯板墙体应根据设计的要求在每层或者层与层之间适当的位置设置承托用挑砖，也可以在实体工程完工后承托用角钢，其具体的尺寸、间距及设计形状应根据实际情况去做。另外，在保护层中，不要出现裂缝，在外保温系统截止的部分应该采取防水、密封处理措施。4.2 施工技术准备外保温工程施工前，应该对工人进行技术培训和施工交底，未经培训的工人不得上岗工作。在施工时首先要做样板墙，经过监理人或者建设单位的有关负责人的验收合格后，方可全面动工。4.3 施工措施苯板保温墙体施工一般可分为保温层工程和保护层施工两个主要程序。在保温层完工并验收、隐蔽合格后，会进行保护层的施工。首先，要弹、挂控制线，要根据设计要求确定底标的高截止位置，沿着建筑物的周边弹好基准线，再沿着水平基准线安装或者找平托板檐。在外墙的转角、门窗等部位按照全高挂好垂直控制线。 （下转第107页） TM
