《电工电子技术》复习资料

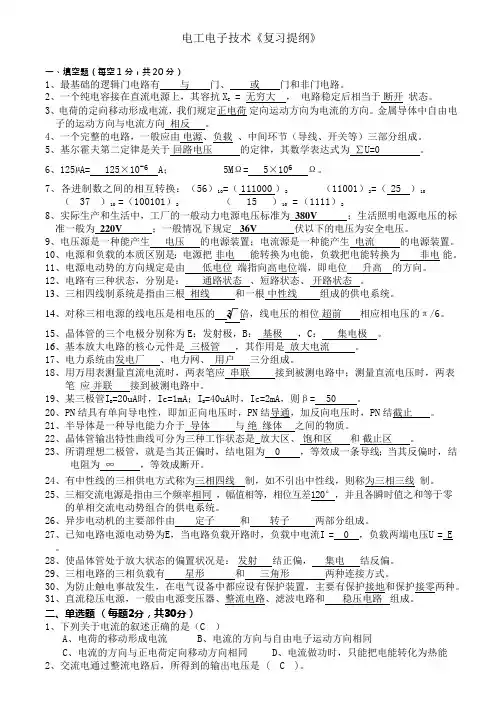

电工电子技术《复习提纲》

一、填空题（每空 1 分，共 20 分）

1、最基础的逻辑门电路有 与 门、 或 门和非门电路。

2、一个纯电容接在直流电源上，其容抗 XC = 无穷大 ， 电路稳定后相当于 断开 状态。

3、电荷的定向移动形成电流，我们规定正电荷 定向运动方向为电流的方向。金属导体中自由电子的运动方向与电流方向 相反 。

4、一个完整的电路，一般应由 电源、负载 、中间环节（导线、开关等）三部分组成。

5、基尔霍夫第二定律是关于 回路电压 的定律，其数学表达式为 ∑U=0 。

6、125µA= 125×10-6 A； 5MΩ= 5×106 Ω。

7、各进制数之间的相互转换：（56）10=（ 111000 ）2 （11001）2=（ 25 ）10

（ 37 ）10 =（100101）2 （ 15 ）10 = （1111）2

8、实际生产和生活中，工厂的一般动力电源电压标准为 380V ；生活照明电源电压的标准一般为 220V ；一般情况下规定 36V 伏以下的电压为安全电压。

9、电压源是一种能产生 电压 的电源装置；电流源是一种能产生 电流 的电源装置。

10、电源和负载的本质区别是：电源把 非电 能转换为电能，负载把电能转换为 非电 能。

11、电源电动势的方向规定是由 低电位 端指向高电位端，即电位 升高 的方向。

12、电路有三种状态，分别是： 通路状态 、短路状态、 开路状态 。

13、三相四线制系统是指由三根 相线 和一根 中性线 组成的供电系统。

14、对称三相电源的线电压是相电压的 3 倍，线电压的相位 超前 相应相电压的π/6。

15、晶体管的三个电极分别称为 E：发射极，B： 基极 ，C： 集电极 。

16、基本放大电路的核心元件是 三极管 ，其作用是 放大电流 。

17、电力系统由发电厂 、电力网、 用户 三分组成。

18、用万用表测量直流电流时，两表笔应 串联

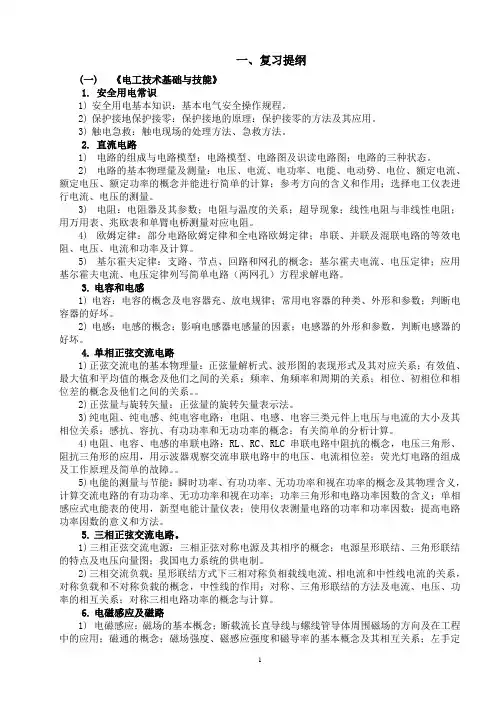

1 一、复习提纲

(一) 《电工技术基础与技能》

1. 安全用电常识

1) 安全用电基本知识：基本电气安全操作规程。

2) 保护接地保护接零：保护接地的原理：保护接零的方法及其应用。

3) 触电急救：触电现场的处理方法、急救方法。

2. 直流电路

1) 电路的组成与电路模型：电路模型、电路图及识读电路图；电路的三种状态。

2) 电路的基本物理量及测量：电压、电流、电功率、电能、电动势、电位、额定电流、额定电压、额定功率的概念并能进行简单的计算；参考方向的含义和作用；选择电工仪表进行电流、电压的测量。

3) 电阻：电阻器及其参数；电阻与温度的关系；超导现象；线性电阻与非线性电阻；用万用表、兆欧表和单臂电桥测量对应电阻。

4) 欧姆定律：部分电路欧姆定律和全电路欧姆定律；串联、并联及混联电路的等效电阻、电压、电流和功率及计算。

5) 基尔霍夫定律：支路、节点、回路和网孔的概念；基尔霍夫电流、电压定律；应用基尔霍夫电流、电压定律列写简单电路（两网孔）方程求解电路。

3. 电容和电感

1) 电容：电容的概念及电容器充、放电规律；常用电容器的种类、外形和参数；判断电容器的好坏。

2) 电感：电感的概念；影响电感器电感量的因素；电感器的外形和参数，判断电感器的好坏。

4. 单相正弦交流电路

1) 正弦交流电的基本物理量：正弦量解析式、波形图的表现形式及其对应关系；有效值、最大值和平均值的概念及他们之间的关系；频率、角频率和周期的关系；相位、初相位和相位差的概念及他们之间的关系。。

2) 正弦量与旋转矢量：正弦量的旋转矢量表示法。

3) 纯电阻、纯电感、纯电容电路：电阻、电感、电容三类元件上电压与电流的大小及其相位关系；感抗、容抗、有功功率和无功功率的概念；有关简单的分析计算。

4) 电阻、电容、电感的串联电路：RL、RC、RLC串联电路中阻抗的概念，电压三角形、阻抗三角形的应用，用示波器观察交流串联电路中的电压、电流相位差；荧光灯电路的组成及工作原理及简单的故障。。

第 1 页 共 15 页 《电工电子学》综合复习资料

一、单项选择题

1、图示电路中，对负载电阻RL而言，点划线框中的电路可用一个等效电源代替，该等效电源是( )。

(a)理想电压源 (b)理想电流源 (c)不能确定

UIUIRLSS++

2、已知图示电路中的US1.，US2和I均为正值，则供出功率的电源是( )。

(a)电压源US1 (b)电压源US2 (c)电压源US1和US2

UURIS1S21R2++

3、当三相交流发电机的三个绕组接成星形时，若线电压uBC=3802sint V，则相电压uB =( )。

(a)220290sin()t V

(b)220230sin()t V

(c)2202150sin()t V

4、已知某负载无功功率Q=3kVar，功率因数为0.8，则其视在功率S为( ) 。

(a)2.4kVA (b)3kVA (c)5kVA

5、正弦交流电路中，电容元件的端电压有效值保持不变，因电源频率变化使其电流减小，据此现象可判断频率( )。

(a)升高 (b)降低 (c)无法判定

6、已知某三相四线制电路的线电压380=BAU13V，380=CBU－107V，第 2 页 共 15 页 380=A CU133V，当t=12s时，三个相电压之和为( )。

(a)380V (b)0V (c)3802 V

7、电路如图所示，二极管D1、D2为理想元件，判断D1、D2的工作状态为( )。(a)D1导通，D2截止 (b)D1导通，D2导通

(c)D1截止，D2导通 (d)D1截止，D2截止

D1D215V12VR+-+-

8、触发器由门电路构成，和门电路比较，功能上主要特点是（ ）。

（a）和门电路功能一样 (b)

有记忆功能 (c)没有记忆功能

9、逻辑函数表达式ABCBCACBAF的最简与或表达式为（ ）。

电工与电子技术A复习要点（合工大）

第一篇：电工与电子技术A复习要点(合工大)

电工技术复习要点

注：复习要点仅针对这次考试

第一章电路的基本概念与基本定律、第二章电路的分析方法

要点：

额定值应用，电源的功率及电源与负载的判别，基尔霍夫定律的应用，电位的计算，支路电流法，结点电压法，电源的等效变换，叠加定理，戴维宁定理。

主要内容：

1、电路的组成、作用。

2、电路的模型：

（1）电源：电压源（US串RO），电流源（IS并联RO）。

（2）负载：电阻，电感，电容。

3、电压、电流的实际方向，参考方向，以及这二者的关系。

4、电源与负载的判别方法以及功率的计算。

5、电路中电位的计算，参考点的概念。

6、电路的工作状态：开路状态、短路状态、负载状态

7、欧姆定律：I= +U/R(U与I参考方向相同)，I= －U/R(U与I参考方向相反)。

8、电阻串并联、分压分流公式。

9、基尔霍夫电流定律及其推广，基尔霍夫电压定律及其推广。

10、支路电流法（会列写方程）。

11、电压源与电流源及两种电源的等效变换（会利用电源的等效变换帮助解题）。

12、结点电压法。

13、叠加定理（会用叠加定理分析问题）。

14、戴维宁定理。

第三章 电路的暂态分析 要点：应用换路定律确定初始值，计算电路时间常数，应用三要素法求解电路中电压、电流随时间变化的规律，画暂态过程曲线。

主要内容：

1、电阻、电感、电容元件的伏安关系：i的参考方向决定）。

2、电路发生暂态过程的条件。

3、换路定则：udidu,uL,iC（其中正负号由电压、电流RdtdtiL(0)iL(0)

uC(0)uC(0)

4、会求暂态过程的初始值、稳态值。

5、掌握一阶电路的三要素法，即f(0),f(),时间常数的求法以及响应公式。

第四章 正弦交流电路

要点：

正弦量与相量的互换，单一参数电路的基本关系，RLC串联电路及串联谐振，阻抗串并联电路的分析，感性电路的功率因数提高，并联谐振，画相量图。
