1N1系列二极管参数二

  • 格式：pdf
  • 大小：118.24 KB
  • 文档页数：4

1N1系列⼆极管参数⼆型号PDF资料⼚商特性⽤途极限⼯作电压Vrwm(V)极限⼯作电流Im(A)耗散功率Pw(w)最⾼⼯作频率fm(Hz)代换型号1N1218C整流⼆极管 100 1.6 A15F,BYM56E 1N1219整流⼆极管 150 1.6 BYM56A 1N1219A整流⼆极管 150 1.6 SK9005 1N1219B整流⼆极管 150 1.6 BYM56A 1N1220整流⼆极管 200 1.6 BYM56A 1N1220A整流⼆极管 200 1.6 BYM56A 1N1220B整流⼆极管 200 1.6 BYM56A 1N1221整流⼆极管 300 1.6 BYM56B 1N1221A整流⼆极管 300 1.6 BYM56B 1N1221B整流⼆极管 300 1.6 BYM56B 1N1222整流⼆极管 400 1.6 BYM56B 1N1222A整流⼆极管 400 1.6 BYM56B 1N1222B整流⼆极管 400 1.6 BYM56B 1N1223整流⼆极管 500 1.6 BYM56C 1N1223A整流⼆极管 500 1.6 BYM56C 1N1223B整流⼆极管 500 1.6 BYM56C 1N1224整流⼆极管 600 1.6 BYM56C 1N1224A整流⼆极管 600 1.6 BYM56C 1N1224B整流⼆极管 600 1.6 BYM56C 1N1225整流⼆极管 700 1.6 BYM56D 1N1225A整流⼆极管 700 1.1 BYM56D 1N1225B整流⼆极管 700 1.6 BYM56D 1N1226整流⼆极管 800 1.6 BYM56D 1N1226A整流⼆极管 800 1.6 BYM56D 1N1226B整流⼆极管 800 1.6 BYM56D 1N1227整流⼆极管 50 1.6 A15A,BYM56A 1N1227A整流⼆极管 50 1.6 A15F,BYM56A 1N1227B整流⼆极管 50 1.6 A15F,BYM56A 1N1228整流⼆极管 100 1.6 A15A,BYM56C 1N1228A整流⼆极管 100 1.6 A15A,BYM56C 型号PDF资料⼚商特性⽤途极限⼯作电压Vrwm(V)极限⼯作电流Im(A)耗散功率Pw(w)最⾼⼯作频率fm(Hz)代换型号1N1228B整流⼆极管 100 1.6 A15A,BYM56E 1N1229整流⼆极管 150 1.6 BYM56A,1N1202B 1N1229A整流⼆极管 150 1.6 BYM56A,1N1202B 1N1229B整流⼆极管 150 1.6 BYM56A,1N1202B 1N1230整流⼆极管 200 1.6 1N1202B 1N1230A整流⼆极管 200 1.6 1N1202B 1N1230B整流⼆极管 200 1.6 1N1202B 1N1231整流⼆极管 300 1.6 1N1204B 1N1231A整流⼆极管 300 1.6 1N1204B 1N1231B整流⼆极管 300 1.6 BYM56B 1N1232整流⼆极管 400 1.6 BYM56B 1N1232A整流⼆极管 400 1.6 BYM56B 1N1232B整流⼆极管 400 1.6 BYM56C 1N1233整流⼆极管 500 1.6 BYM56C 1N1233A整流⼆极管 500 1.6 BYM56C 整流⼆极管 1N1233B整流⼆极管 500 1.6 BYM56C 1N1234整流⼆极管 600 1.6 BYM56C 1N1234A整流⼆极管 600 1.6 BYM56C 1N1234B整流⼆极管 600 1.6 BYM56C 1N1235整流⼆极管 700 1.6 BYM56C 1N1235A整流⼆极管 700 1.6 BYM56C 1N1235B整流⼆极管 700 1.6 BYM56C 1N1236整流⼆极管 800 1.6 BYM56D 1N1236A整流⼆极管 800 1.6 BYM56D 1N1236B整流⼆极管 800 1.6 BYM56D 1N1237⾼压⼆极管 1600 0.75 1N1238⾼压⼆极管 1600 0.75 1N1239⾼压⼆极管 2.8 0.5 1N1251整流⼆极管 50 0.5 A14F 1N1252整流⼆极管 100 0.5 A14A 型号PDF资料⼚商特性⽤途极限⼯作电压Vrwm(V)极限⼯作电流Im(A)耗散功率Pw(w)最⾼⼯作频率fm(Hz)代换型号1N1253整流⼆极管 200 0.5 1N4003 1N1254整流⼆极管 300 0.5 A14C 1N1255整流⼆极管 400 0.5 1N4004 1N1255A整流⼆极管 400 0.5 1N4004 1N1256整流⼆极管 500 0.32 A14E 1N1257整流⼆极管 600 0.3 1N4005 1N1258整流⼆极管 700 0.28 1N4006 1N1259整流⼆极管 800 0.27 1N4006 1N1260整流⼆极管 900 0.25 A14P 1N1261整流⼆极管 1000 0.24 A14P 1N1262⾼压⼆极管 4500 0.25 1N126A ETC 普通⽤途⼆极管 75 0.03 1N4148 1N126B ETC 普通⽤途⼆极管 60 0.03 1N116,1N4148 1N127A ETC 普通⽤途⼆极管 125 0.03 1N3070 1N127B ETC 普通⽤途⼆极管 100 0.03 1N3070 1N1281功率,整流⼆极管 50 160 1N1282功率,整流⼆极管 100 160 1N1283功率,整流⼆极管 150 160 1N1284功率,整流⼆极管 200 160 1N1285功率,整流⼆极管 300 160 1N1286功率,整流⼆极管 400 160 1N1287功率,整流⼆极管 500 160 1N128A ETC 普通⽤途⼆极管 40 0.03 1N4148 1N128B ETC 普通⽤途⼆极管 40 0.03 1N4148 1N1291功率,整流⼆极管 50 160 1N1292功率,整流⼆极管 100 160 1N1293功率,整流⼆极管 150 160 1N1294功率,整流⼆极管 200 160 1N1295功率,整流⼆极管 300 160 1N1296功率,整流⼆极管 400 160 型号PDF资料⼚商特性⽤途极限⼯作电压Vrwm(V)极限⼯作电流Im(A)耗散功率Pw(w)最⾼⼯作频率fm(Hz)代换型号1N1454整流⼆极管 100 25 BYM56C 1N1455整流⼆极管 200 25 整流⼆极管 1N1456整流⼆极管 300 25 1N1457整流⼆极管 400 25 1N1458整流⼆极管 100 35 1N5059 1N1459整流⼆极管 200 35 1N1460整流⼆极管 300 35 1N1461整流⼆极管 400 35 1N1462整流⼆极管 100 50 1N1463整流⼆极管 200 50 1N1464整流⼆极管 300 50 1N1465整流⼆极管 400 50 1N1466整流⼆极管 100 75 1N1467整流⼆极管 200 75 1N1468整流⼆极管 300 75 1N1469整流⼆极管 400 75 1N1470整流⼆极管 100 100 1N1471整流⼆极管 200 100 1N1472整流⼆极管 300 100 1N1473整流⼆极管 400 100 1N1474整流⼆极管 100 150 1N1475整流⼆极管 200 150 1N1476整流⼆极管 300 150 1N1477整流⼆极管 400 150 1N1478整流⼆极管 100 200 1N1479整流⼆极管 200 400 1N1480整流⼆极管 300 40 1N1481整流⼆极管 400 40 1N1482稳压⼆极管 0.2 10 1N3995 1N1483稳压⼆极管 0.2 10 1N3998 型号PDF资料⼚商特性⽤途极限⼯作电压Vrwm(V)极限⼯作电流Im(A)耗散功率Pw(w)最⾼⼯作频率fm(Hz)代换型号1N1621整流⼆极管 100 10 10J2 1N1622整流⼆极管 200 10 20J2 1N1623整流⼆极管 300 10 30J2 1N1624整流⼆极管 400 10 40J2 1N1625普通⽤途⼆极管 48 0.00025 1N1625A普通⽤途⼆极管 48 0.0005 1N1626普通⽤途⼆极管 96 0.00025 1N1626A普通⽤途⼆极管 96 0.0005 1N1627普通⽤途⼆极管 48 0.0038 1N1628普通⽤途⼆极管 96 0.0038 1N1629普通⽤途⼆极管 144 0.0038 1N1630普通⽤途⼆极管 192 0.0038 1N1631普通⽤途⼆极管 240 0.0038 1N1632普通⽤途⼆极管 288 0.0038 1N1633普通⽤途⼆极管 336 0.0038 1N1634普通⽤途⼆极管 384 0.0038 1N1635普通⽤途⼆极管 48 0.013 1N1636普通⽤途⼆极管 96 0.013 1N1637普通⽤途⼆极管 144 0.013 1N1638普通⽤途⼆极管 192 0.013 1N1639普通⽤途⼆极管 240 0.013 1N1640普通⽤途⼆极管 48 0.028 1N1641普通⽤途⼆极管 96 0.028 1N1642普通⽤途⼆极管 144 0.028 1N1644整流⼆极管 50 0.75 A14F 1N1645整流⼆极管 100 0.75 A14A 1N1646整流⼆极管 150 0.75 SK9005 1N1647整流⼆极管 200 0.75 SK9005 1N1648整流⼆极管 250 0.75 A14C 1N1649整流⼆极管 300 0.75 A14C

合集下载

IN系列常用整流二极管的主要参数

IN系列常用整流二极管的主要参数

IN系列常用整流二极管的主要参数

型 号 反向工作峰值电压URM/V 额定正向整流电流IF/A 正向不重复浪涌峰值电流IFSM/A 正向压降UF/V 反向电流IR/uA 工作频率f/KHZ 外形封装

1N4000 25 1 30 ≤1 ＜5 3 DO-41

1N4001 50 1 30 ≤1 ＜5 3 DO-41

1N4002 100 1 30 ≤1 ＜5 3 DO-41

1N4003 200 1 30 ≤1 ＜5 3 DO-41

1N4004 400 1 30 ≤1 ＜5 3 DO-41

1N4005 600 1 30 ≤1 ＜5 3 DO-41

1N4006 800 1 30 ≤1 ＜5 3 DO-15

1N4007 1000 1 30 ≤1 ＜5 3 DO-15

1N5100 50 1．5 75 ≤1 ＜5 3 DO-15

1N5101 100 1．5 75 ≤1 ＜5 3 DO-15

1N5102 200 1．5 75 ≤1 ＜5 3 DO-15

1N5103 300 1．5 75 ≤1 ＜5 3 DO-15

1N5104 400 1．5 75 ≤1 ＜5 3 DO-15

1N5105 500 1．5 75 ≤1 ＜5 3 DO-15

1N5106 600 1．5 75 ≤1 ＜5 3 DO-15

1N5107 800 1．5 75 ≤1 ＜5 3 DO-15

1N5108 1000 1．5 75 ≤1 ＜5 3 DO-15

1N5200 50 2 100 ≤1 ＜10 3 DO-15

1N5201 100 2 100 ≤1 ＜10 3 DO-15

1N5202 200 2 100 ≤1 ＜10 3 DO-15

1N5203 300 2 100 ≤1 ＜10 3 DO-15

1N5204 400 2 100 ≤1 ＜10 3 DO-15

1N5205 500 2 100 ≤1 ＜10 3 DO-15

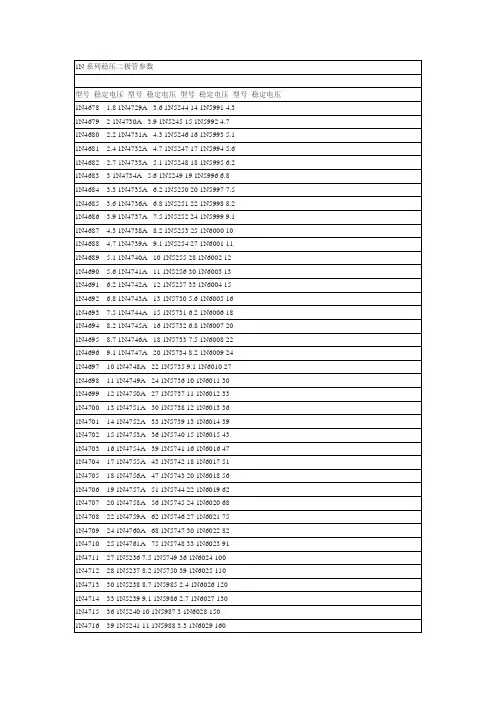

1N系列稳压二极管参数

1N系列稳压二极管参数

1N系列稳压二极管参数

型号 稳定电压 型号 稳定电压 型号 稳定电压 型号 稳定电压

1N4678 1.8 1N4729A 3.6 1N5244 14 1N5991 4.3

1N4679 2 1N4730A 3.9 1N5245 15 1N5992 4.7

1N4680 2.2 1N4731A 4.3 1N5246 16 1N5993 5.1

1N4681 2.4 1N4732A 4.7 1N5247 17 1N5994 5.6

1N4682 2.7 1N4733A 5.1 1N5248 18 1N5995 6.2

1N4683 3 1N4734A 5.6 1N5249 19 1N5996 6.8

1N4684 3.3 1N4735A 6.2 1N5250 20 1N5997 7.5

1N4685 3.6 1N4736A 6.8 1N5251 22 1N5998 8.2

1N4686 3.9 1N4737A 7.5 1N5252 24 1N5999 9.1

1N4687 4.3 1N4738A 8.2 1N5253 25 1N6000 10

1N4688 4.7 1N4739A 9.1 1N5254 27 1N6001 11

1N4689 5.1 1N4740A 10 1N5255 28 1N6002 12

1N4690 5.6 1N4741A 11 1N5256 30 1N6003 13

1N4691 6.2 1N4742A 12 1N5257 33 1N6004 15

1N4692 6.8 1N4743A 13 1N5730 5.6 1N6005 16

1N4693 7.5 1N4744A 15 1N5731 6.2 1N6006 18

1N4694 8.2 1N4745A 16 1N5732 6.8 1N6007 20

IN系列常用整流二极管的主要参数 2

IN系列常用整流二极管的主要参数 2

IN系列常用整流二极管的主要参数

型 号 反向工作峰值电压URM/V 额定正向整流电流IF/A 正向不重复浪涌峰值电流IFSM/A 正向压降UF/V 反向电流IR/uA 工作频率f/KHZ 外形封装

1N4000 25 1 30 ≤1 ＜5 3 DO-41

1N4001 50 1 30 ≤1 ＜5 3 DO-41

1N4002 100 1 30 ≤1 ＜5 3 DO-41

1N4003 200 1 30 ≤1 ＜5 3 DO-41

1N4004 400 1 30 ≤1 ＜5 3 DO-41

1N4005 600 1 30 ≤1 ＜5 3 DO-41

1N4006 800 1 30 ≤1 ＜5 3 DO-15

1N4007 1000 1 30 ≤1 ＜5 3 DO-15

1N5100 50 1．5 75 ≤1 ＜5 3 DO-15

1N5101 100 1．5 75 ≤1 ＜5 3 DO-15

1N5102 200 1．5 75 ≤1 ＜5 3 DO-15

1N5103 300 1．5 75 ≤1 ＜5 3 DO-15

1N5104 400 1．5 75 ≤1 ＜5 3 DO-15

1N5105 500 1．5 75 ≤1 ＜5 3 DO-15

1N5106 600 1．5 75 ≤1 ＜5 3 DO-15

1N5107 800 1．5 75 ≤1 ＜5 3 DO-15

1N5108 1000 1．5 75 ≤1 ＜5 3 DO-15

1N5200 50 2 100 ≤1 ＜10 3 DO-15

1N5201 100 2 100 ≤1 ＜10 3 DO-15

1N5202 200 2 100 ≤1 ＜10 3 DO-15

1N5203 300 2 100 ≤1 ＜10 3 DO-15

1N5204 400 2 100 ≤1 ＜10 3 DO-15

1N5205 500 2 100 ≤1 ＜10 3 DO-15

双向可控硅的原理,二三极管原理

双向可控硅的原理,二三极管原理

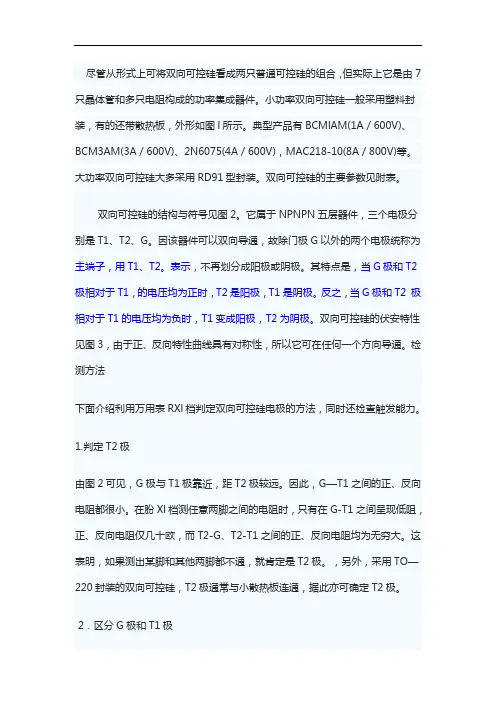

尽管从形式上可将双向可控硅看成两只普通可控硅的组合，但实际上它是由7只晶体管和多只电阻构成的功率集成器件。小功率双向可控硅一般采用塑料封装，有的还带散热板，外形如图l所示。典型产品有BCMlAM(1A／600V)、

BCM3AM(3A／600V)、2N6075(4A／600V)，MAC218-10(8A／800V)等。大功率双向可控硅大多采用RD91型封装。双向可控硅的主要参数见附表。

双向可控硅的结构与符号见图2。它属于NPNPN五层器件，三个电极分别是T1、T2、G。因该器件可以双向导通，故除门极G以外的两个电极统称为主端子，用T1、T2。表示，不再划分成阳极或阴极。其特点是，当G极和T2极相对于T1，的电压均为正时，T2是阳极，T1是阴极。反之，当G极和T2 极相对于T1的电压均为负时，T1变成阳极，T2为阴极。双向可控硅的伏安特性见图3，由于正、反向特性曲线具有对称性，所以它可在任何一个方向导通。检测方法

下面介绍利用万用表RXl档判定双向可控硅电极的方法，同时还检查触发能力。

1.判定T2极

由图2可见，G极与T1极靠近，距T2极较远。因此，G—T1之间的正、反向电阻都很小。在肦Xl档测任意两脚之间的电阻时，只有在G-T1之间呈现低阻，正、反向电阻仅几十欧，而T2-G、T2-T1之间的正、反向电阻均为无穷大。这表明，如果测出某脚和其他两脚都不通，就肯定是T2极。，另外，采用TO—220封装的双向可控硅，T2极通常与小散热板连通，据此亦可确定T2极。

2．区分G极和T1极

(1)找出T2极之后，首先假定剩下两脚中某一脚为Tl极，另一脚为G极。

(2)把黑表笔接T1极，红表笔接T2极，电阻为无穷大。接着用红表笔尖把T2与G短路，给G极加上负触发信号，电阻值应为十欧左右(参见图4 (a))，证明管子已经导通，导通方向为T1一T2。再将红表笔尖与G极脱开(但仍接T2)，若电阻值保持不变，证明管子在触发之后能维持导通状态(见图 4(b))。
